Диагностика бендикса стартера и ремонт своими руками

Причины неисправностей

1. Не крутит: замыкание обмотки, заедание якоря на втягивающем реле, окисление контактов АКБ.
2. Недостаточная скорость вращения бендикса: обрыв или замыкание обмотки якоря (статора), износ щёток.
3. Крутит, но не передает обороты на маховик: неисправен бендикс.
4. Работа после набора оборотов двигателя: заедание тягового реле, сломана пружина муфты свободного хода.

Также к причинам неисправности можно отнести износ узла, повышенные нагрузки, нарушение условий эксплуатации и брак. Чаще всего выходят из строя бендикс, коллектор якоря и втягивающее реле. Иногда встречается неплотное прилегание щеток.

В холодную погоду плохо заводится двигатель, стартер работает на пределе и может выйти из строя. Если устройство плохо закреплено или работает в условиях постоянных сильных вибраций, это тоже приводит к его разрушению. Иногда встречается заводской дефект узла – неправильное распределение смазочного состава в корпусе, что приводит к отказу втягивающего реле.

Для полной очистки узел разбирают и промывают в бензине. Затем закладывают новую смазку на места, откуда была удалена старая, и собирают устройство.

Иногда проблемы с частым выходом из строя бендикса заключаются во втулке маховика. Нужно проверить состояние втулки и, если оно неудовлетворительное, заменить ее на новую.

Редукторный стартер ваз 2114

Как работает бендикс стартера

Принцип работы бендикса основывается на инерционном воздействии. При помощи зубчатого вала он соединяется с маховиком ДВС и передает на него энергию вращения электродвигателя стартера. Как только произошел запуск мотора и количество оборотов существенно увеличилось, бендикс берет всю нагрузку на себя, не давая возросшему крутящему моменту перейти обратно на стартер. Для этого муфта снабжена специальными бороздками в которых располагаются цилиндры. Данный механизм позволяет обеспечивать жесткую сцепку при передаче крутящего момента от стартера к двигателю и холостое вращения муфты на собственном валу, когда мотор уже набрал высокие обороты. Все это необходимо для того, чтобы не повредить стартер, поскольку нагрузка более 80-100 оборотов в минуту значительно снижает срок его эксплуатации.

Бендикс стартера в разобранном состоянии.

Также в конструкции бендикса есть специальная буферная пружина — именно благодаря данному механизму запуск ДВС происходит мягко и бесшумно. В случае ее отсутствия жесткий контакт шестерен муфты с маховиком не только бы давал о себе знать стуком и скрежетом из-под капота, но и очень скоро привел бы к выходу стартера из строя.

После того, как запуск двигателя выполнен, муфта начинает постепенно сползать по шлицам и отсоединяется от маховика до момента следующего запуска ДВС.

Ремонт стартера

Для того, чтобы снять стартер, потребуется следующий набор инструментов:

• шлицевая отвертка;
• крестовая отвертка;
• торцевые ключи (либо головки) на 13 и на 10.

Ремонт стартера ваз 2114

Сама замена бендикса ваз 2114 при этом производится следующим образом:

1. Отсоединить клемму массы от аккумуляторной батареи.
2. Ключом на 13 выкрутить пару крепежных винтов, при помощи которых стартер крепится к картеру.
3. Тем же ключом открутить гайку, фиксирующую «плюсовой» провод на корпусе втягивающего реле.
4. Крестообразной отверткой выкрутить пару крепежных винтов, расположенных в крышке стартера и удерживающих ее.
5. Снять крышку стартера.
6. Ключом на 13 открутить гайку, крепящую контакт обмотки втягивающего реле.
7. При помощи плоской отвертки извлечь шайбу-скобку (делать это следует аккуратно).
8. Ключом на 10 выкрутить пару болтов, стягивающих половинки корпуса стартера, после чего извлечь их.
9. Разъединить корпус стартера на две половинки (если сделать это руками не удается, следует поставить его вертикально и постучать по нижней части алюминиевым, резиновым либо деревянным молотком).
10. Используя плоскую отвертку, вынуть уши бендикса из вилки.
11. Надставить гаечный ключ на вал, после чего ударами молотка выбить первое стопорное кольцо.
12. Извлечь второе стопорное кольцо при помощи шлицевой отвертки.
13. Демонтировать бендикс.

Разборка стартера ваз 2114

После того, как электростартер полностью разобран, следует осмотреть все его части, подвергающиеся активному износу, а именно:

• втулки;
• графитовые щетки двигателя;
• шестерню бендикса.

В случае необходимости (если они окажутся сильно изношенными), их следует заменить на новые. Стоит отметить, что при осмотре бендикса серьезными дефектами, говорящими о его поломке, должны стать не только явные сколы зубьев, но и их истирание, потеря первоначальной формы, являющаяся одной из причин плохого зацепления с шестерней маховика.

После того, как все элементы стартера будут осмотрены, а неисправные — заменены, следует выполнить его сборку. Выполняется она точно в таком же порядке, как и разборка, но в обратной последовательности (при этом, перед сборкой следует убрать все загрязнения, очистить окислы с контактов реле и смазать подвижные детали).

Таким образом, самостоятельная замена бендикса — задача, которая по силам практически каждому автолюбителю. Единственное, о чем следует помнить — это о том, что выполнять ее следует при появлении первых признаков неисправности, не дожидаясь более серьезной поломки и возможных повреждений других элементов стартера.

Подготовка к замене бендикса: снятие стартера на ВАЗ-2114

Доступ к стартеру можно получить сверху или из-под днища. Рассмотрим второй вариант: закатываем автомобиль на яму, задействуем ручник. Дальше ключом «на 10» откручиваем два винта снизу ( фото 1 ) и по два винта на лонжеронах.

В завершении отворачиваются винты на поперечине ( фото 3 ), чтобы снять брызговик двигателя.

На ВАЗ-2114 заменить бендикс можно одним способом – снимают стартер.

Расположение стартера под капотом отмечено красной стрелочкой

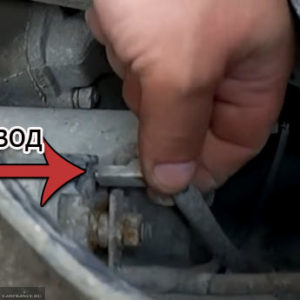

1. Отворачивают гайку крепежа силового провода к стартеру ( фото 1 ). Снимают клемму, а также отсоединяют колодку с управляющим проводом ( фото 2 );

Монтаж проводится в обратном порядке.

Устройство стартера ВАЗ 2114

Автомобильный стартер предназначен для запуска двигателя внутреннего сгорания путем, с его помощью приводится в движение коленчатый вал двигателя. Движение от стартера на коленчатый вал передается через маховик.

Автомобиль ВАЗ 2114 начал выпускаться тольяттинским автозаводом с 2000 года, многие узлы и детали он перенял от предшественника – серии ВАЗ 2108-09. Соответственно, и устройство механизма ВАЗ 2114 очень похоже на своего предшественника с «девятки». Детали имеют внешние конструктивные отличия, но сами детали полностью взаимозаменяемы между собой.

Стартер ВАЗ 2114 состоит из следующих основных деталей:

1. Статор, который выполнен в виде обмоток, находящихся в корпусе;
2. Ротор (или якорь), подвижная часть;
3. Бендикс, передает движение от ротора на маховик двигателя;
4. Втягивающее реле – устройство, приводящее в действие ротор посредством поворота ключа зажигания.

Ремонт стартера на ВАЗ 2107 своими руками – глаза боятся, руки ремонтируют

Здравствуйте, уважаемые автолюбители! Продолжим осваивать особенности эксплуатации, диагностики и ремонта основных узлов отечественных автомобилей. Тем, у кого на вооружении иномарки, в принципе, тоже подходит этот материал. Как минимум для понимания сути проблем.

Ведь, как не крути стартер. а на иномарке и в Жигулях или Ладе, он практически одинаков. Разница может быть незначительной в конструктивном исполнении, а новый принцип работы стартера для серийных автомобилей, пока не изобрели.

Поэтому и займемся рассмотрением технологии ремонта стартера на ВАЗ 2107. Ремонт стартера ВАЗ 2107, в первую очередь заключается в выполнении действий, направленных на выявление и устранение возможных неполадок. Обычно, такие ремонты не вызывают каких-либо сложностей и вполне под силу даже начинающему автомеханику.

Возможные неисправности стартера ВАЗ 2107 и методы их устранения

Неисправности стартера ВАЗ 2107 нельзя назвать принципиально отличными от неисправностей стартеров других моделей Жигулей. Однако, приступая к диагностике состояния и ремонту стартера, необходимо иметь четкое представление о возможных проблемах в его работе.

Например, знаете ли вы, какие действия должны предпринять, когда плохо крутит, не крутит стартер ваз 2107 при повороте ключа в замке? В этой ситуации в первую очередь обратите внимание на свет сигнальных ламп. Если они горят тускло или периодически гаснут, вашу проблему можно считать решенной – скорее всего у вас попросту разряжена аккумуляторная батарея

Конечно, низкий заряд батареи не может быть единственной причиной неудовлетворительной работы стартера. Так, например, якорь стартера не будет вращаться при сильно окисленных полюсных выводах АКБ и наконечниках проводов. Очистите их и намажьте вазелином. А если наконечники слабо затянуты – затяните их сильнее.

Если во втягивающей обмотке реле произошло межвитковое замыкание на массу или же обрыв, вам придется менять реле – другим способом изменить ситуацию не удастся.

Чтобы исключить обрывы в цепи питания реле и в цепи питания обмотки реле включения, проверьте соединения проводов в цепи.

Иногда, при включенном стартере, тяговое реле срабатывает, но не крутит. якорь либо не вращается совсем, либо вращается очень медленно. В этом случае возможно это симптомы подгорания коллектора, который достаточно будет зачистить.

Причиной возникновения подобной ситуации может также послужить износ или зависание щеток. В этом случае щетки подлежат замене.

Случается, что после включения стартера вращается только якорь, в то время как маховик остается неподвижным. Спровоцировать такую поломку могут пробуксовки в движении муфты свободного хода, разрыв кольца муфты либо выскальзывание по оси рычага включения муфты. В таких случаях муфта и рычаг включения подлежат замене.

Нехарактерный звук, издаваемый стартером при вращении якоря, может говорить об ослабленном креплении стартера, закреплении его с перекосом, повреждениях зубьев шестерен привода маховика или износе втулок подшипников.

Как проверить стартер ВАЗ 2107 самостоятельно?

Не может быть, чтобы вас не интересовал вопрос о том, как проверить стартер ВАЗ 2107 самостоятельно, не прибегая к помощи специалистов из сервисного центра?

Предлагаем ознакомиться с последовательной методикой, следуя которой можно получить представление о состоянии стартера автомобиля ВАЗ 2107:

• Снимите стартер с автомобиля и очистите от загрязнений его наружную поверхность
• Соедините между собой выводы втягивающего реле и аккумуляторной батареи (при этом корпус стартера должен быть соединен с ее отрицательным выводом)
• Для того чтобы проверить обмотки якоря и статора, снимите заднюю крышку стартера и отсоедините щеточный узел
• При помощи омметра проверьте отсутствие замыкания обмоток на корпус. Если замыкания нет, минимальные показания прибора составят 10кОм
• Проверьте обмотки на обрыв. Для этого соедините щупы омметра к выводам обмоток. Если вы заметите стремление показателей омметра к бесконечности, расценивайте это как обрыв обмотки.
• Исключите отсутствие замыкания якоря «на массу» — присоедините щуп омметра к корпусу, а второй попеременно подсоединяйте к контактным пластинам. Если замыкания нет, показания омметра составят минимум 10кОм.

Лишь на первый взгляд работа, связанная с ремонтом стартера может показаться сложной. Но проделав ее хотя бы один раз, вы сможете с легкостью диагностировать и устранить большинство поломок стартера Жигулей седьмой модели.

Проскакивает бендикс стартера

В случае если стартер функционирует, однако не прокручивает и не заводит двигатель, мы говорим о том, что обгонная муфта проскакивает. Работает элемент по принципу храпового механизма. Таким образом, если какая-то его часть изнашивается, то он отказывается нормально работать. Зачастую стираются зубья, расположенные на шестеренках. Они не сцепляются и просто-напросто вращаются вокруг своей оси. Зубья каждый раз испытывают тяжелейшую нагрузку – им приходится вращать коленчатый вал мотора.

Износиться могут и кольца с шариками, если устройство бендикса предусматривает наличие не шестеренок, а пары колец. Нередко ломается пружина, которая входит в стопорный механизм.

Основной признак неисправности бендикса – мотор не заводится в результате того, что стартер не зацепляется за него и крутится «вхолостую». Относиться к подобной поломке нужно очень серьезно, ведь выход из строя одной детали может повлечь за собой поломку других связанных с ней элементов.

Что же делать в такой ситуации? Поможет лишь кардинальное решение проблемы – замена обгонной муфты, ведь современные технологии изготовления стартера не предусматривают замену его отдельных элементов. Даже если получиться поменять, к примеру, натяжную пружину, то навряд ли весь механизм прослужит долго. Незадолго после этого начнут сыпаться шарики, пропадет сцепление между валом.

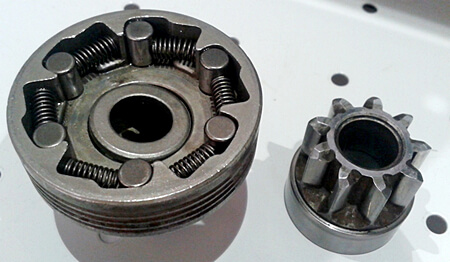

Разобранный механизм бендикса

Ремонт стартеров 29.3708 и 423.3708

Отвёрткой откручивают винты, фиксирующие втягивающее реле. Затем реле удаляют – его якорь разъединяют с вилкой.

Долой реле… и оба кольца

Взяв трубку подходящего диаметра, с вала сбивают верхнее стопорное кольцо. Затем снимают нижнее стопорное кольцо, используя специальные щипцы. Верхнее кольцо надо удалить тоже.

Корпус разбирают: откручивается защитная накладка, снимается стопор и все шайбы, затем откручивают две гайки и снимают задний кожух.

Разъединяем ротор и статор

Дальше, соблюдая осторожность, демонтируют обе щётки и снимают щёткодержатель. В результате останется «сборка», состоящая из деталей: ротор, передняя крышка, бендикс

Удаляем стопор и ротор

Теперь надо вынуть из крышки пластиковый упор вилки. Затем ротор вытягивают назад.

Бендикс в сборе с вилкой легко вынимается из крышки. Монтаж узла проводят в обратном порядке.

Как разобрать сам бендикс

Снимают стопорное кольцо – тут снова нужны щипцы. Затем легко снимается тарельчатая и упорная шайба. Результат показан на фото.

Детали бендикса по отдельности

В завершении муфту с вилкой просто стягивают с подшипника. Проблем возникнуть не должно.

Устанавливая на место новый подшипник или новую вилку, не нужно скупиться на смазку. Здесь подходит ЛИТОЛ-24.

Уточнение для стартера 29.3708

Выше было рассмотрено, как разбирается стартер 423.3708. Для 29-й модели всё выглядит сложнее:

• Реле крепится на трёх винтах, а не на двух;
• Вилка закреплена на оси, и эту ось удаляют перед тем, как выбивать кольцо над бендиксом;
• Чтобы снять бендикс, надо разъединить подшипник и вилку. Для этого проушину вилки подгибают отвёрткой.

Пункты 2-3 иллюстрирует одно фото.

29-я модель – более «сложная»

Ремонт стартеров 29.3708 и 423.3708

Отвёрткой откручивают винты, фиксирующие втягивающее реле. Затем реле удаляют – его якорь разъединяют с вилкой.

Долой реле… и оба кольца

Взяв трубку подходящего диаметра, с вала сбивают верхнее стопорное кольцо. Затем снимают нижнее стопорное кольцо, используя специальные щипцы. Верхнее кольцо надо удалить тоже.

Корпус разбирают: откручивается защитная накладка, снимается стопор и все шайбы, затем откручивают две гайки и снимают задний кожух.

Разъединяем ротор и статор

Дальше, соблюдая осторожность, демонтируют обе щётки и снимают щёткодержатель. В результате останется «сборка», состоящая из деталей: ротор, передняя крышка, бендикс

Удаляем стопор и ротор

Теперь надо вынуть из крышки пластиковый упор вилки. Затем ротор вытягивают назад.

Как разобрать сам бендикс

Снимают стопорное кольцо – тут снова нужны щипцы. Затем легко снимается тарельчатая и упорная шайба. Результат показан на фото.

Детали бендикса по отдельности

В завершении муфту с вилкой просто стягивают с подшипника. Проблем возникнуть не должно.

Уточнение для стартера 29.3708

Выше было рассмотрено, как разбирается стартер 423.3708. Для 29-й модели всё выглядит сложнее:

• Реле крепится на трёх винтах, а не на двух;
• Вилка закреплена на оси, и эту ось удаляют перед тем, как выбивать кольцо над бендиксом;
• Чтобы снять бендикс, надо разъединить подшипник и вилку. Для этого проушину вилки подгибают отвёрткой.

Пункты 2-3 иллюстрирует одно фото.

29-я модель – более «сложная»

Как проверить бендикс стартера

Проверка работоспособности бендикса возможна без разборки автомобиля. Конечно, определить по звуку наличие той или иной неисправности довольно сложно и, не имея достаточного опыта в этом вопросе, велик шанс совершить ошибку. Если при повороте ключа в замке зажигания вы помимо прокручивающегося стартера услышите лязгающие звуки из-под капота автомобиля, вероятнее всего, стерлись зубья шестерней и устройство не может зацепить маховик мотора.

В любом случае если вы выявили неисправность на слух, необходимо будет провести визуальный осмотр устройства, а также его замену в случае невозможности устранения неисправности. Сперва необходимо извлечь стартер, после этого из его корпуса аккуратно демонтируется сам бендикс

Основным моментом, на который необходимо обратить внимание при осмотре, является целостность зубьев на шестерне муфты. Если они серьезно стесаны или повреждены иным образом вам придется приобрести новую деталь

В ходе дальнейшей диагностики обязательно проверьте может ли та часть муфты, которая прилегает к маховику вращаться вхолостую в одном из направлений. Если бендикс заклинило и обе его обоймы крутятся вместе и в ту, и в другую сторону, то во избежание поломок стартера, такую разгонную муфту также придется заменить.

Помимо этого, проверьте натяжение буферной пружины, так как именно ее неисправность может быть причиной возникновения следов деформации на зубьях шестерен. Если в конструкции бендикса присутствуют люфты, то это также сказывается на его работоспособности и повышенном уровне износа деталей стартера.

В некоторых случаях появление посторонних звуков может быть связано с попаданием грязи на рабочую поверхность бендикса, а также внутрь корпуса устройства. При демонтаже стартера внимательно проверьте оборудование на наличие следов загрязнения, налета пыли и других посторонних веществ. При необходимости протрите зубья шестерен, а также доступные полости корпуса.

ПРИЗНАКИ И ПРИЧИНЫ НЕИСПРАВНОСТИ

Как и любая другая деталь, находящаяся в постоянной эксплуатации, со временем стартер изнашивается и выходит из строя. Рассмотрим основные признаки, по которым можно определить неисправность устройства:

• При включении зажигания двигатель не заводится либо слышны щелчки, но мотор не прокручивается;
• После включения двигателя стартер продолжает крутится (не происходит разъединения бендикса и маховика);
• Из под капота начинает идти дым с запахом сгоревшей обмотки;
• При включении зажигания стартер начинает жужжать, а запуск двигателя происходит только после многократных попыток.

Чтобы определить причину, из-за которой агрегат вышел из строя, необходимо выполнить снятие стартера ВАЗ 2114.

Стоит отметить, что данное устройство обладает хорошей ремонтопригодностью, так что полная замена стартера требуется далеко не всегда – в большинстве случаев его можно вылечить поменяв лишь некоторые комплектующие.

Выделим основные причины выхода из строя стартера:

1. Не крутит: замкнула обмотка либо заел якорь на втягивающем реле, возможно окислились контакты плюсовой клеммы на АКБ;
2. Крутит, но с недостаточной скоростью: оборвалась или замкнула обмотка якоря или статора, износились щетки;
3. Крутит, но не передает обороты на коленвал: холостой ход – типичные признаки неисправности бендикса;
4. Не отключается после включения мотора: заедание тягового реле либо поломка пружины на муфте свободного хода.

Видео — Как поменять бендикс на ВАЗ 2115

А теперь, собственно замена бендикса на стартере:

Устанавливаем автомобиль над ямой или поднимаем его на подъемник.
При наличии защиты силовой установки, предварительно демонтируем ее.
Отсоединяем клемму от минусового контакта аккумуляторной батареи транспортного средства, обесточивая его.
При помощи гаечного ключа отсоединяем от втягивающего реле провод, соединяющий его с положительным контактом аккумулятора.
Отсоединяем провода от клемм стартера, одновременно контролируя состояние их изоляционного слоя.
Накидным ключом выкручиваем нижний, а затем, верхний болты крепления стартера. Следует отметить трудоемкость этого процесса в силу неудобного расположения фиксирующих болтов

Для удобства рекомендуется использовать трещотку с карданным соединением и двумя вставками.
Снимаем кронштейн, посредством которого стартер крепится к блоку и аккуратно извлекаем агрегат из моторного отсека.
Выкручиваем шпильки, расположенные вдоль агрегата, и разъединяем его на две части
Выкрутив из крышки два винта, снимаем кожух, после чего освобождаем стопорное кольцо и вынимаем шайбу.
Соблюдая осторожность, вынимаем щетки. При помощи мягкой кисточки (щетки) очищаем все элементы стартера.
Аккуратно сбиваем стопорное кольцо вниз и удаляем его с вала ротора.
Демонтируем бендикс.

Сборка стартера после замены бендикса производится в порядке, обратном изложенному выше с обязательной установкой всех крепежных гаек, открученных ранее. После того, как агрегат собран, к нему подсоединяют питающие провода и устанавливают на его штатное место в моторном отсеке. Заключительным этапом монтажа стартера является подключение клемм к выводам аккумуляторной батареи и проверка работоспособности агрегата путем пуска двигателя.

Принцип устройства и его работы

Конструктивно, стартер 2114 представляет собой электрический мотор, работающий от постоянного тока напряжением 12 вольт (бортовой сети). В момент поворота ключа его ротор приходит в движение, после чего при помощи втягивающего реле, приводящего бендикс стартера в зацепление с маховиком коленчатого вала, начинается раскручивание последнего.

После того, как в ходе вращения коленвала произойдет инициация возгорания рабочей смеси и двигатель запустится, втягивающее реле сместит бендикс в заднее положение и стартер выйдет из зацепления с маховиком.

Ввиду того, что на стартер приходится довольно высокая нагрузка, его номинальная мощность составляет 1,55 кВт.

При этом, сила тока в его цепи может доходить до:

• 80 А при холостых оборотах;
• 375 А при максимальной нагрузке;
• 700 А при нахождении в заторможенном состоянии.

Устройство стартера

Что же касается внутреннего устройства, то стартер включает в себя такие составляющие компоненты, как:

• статор (неподвижная обмотка);
• ротор;
• бендикс;
• щетки и их держатели;
• втягивающее реле;
• корпус.

Также, в качестве опорных элементов вала ротора в стартере используются втулки скольжения, которых насчитывается 3 штуки. Две из них — передняя и задняя — впрессованы внутрь корпуса устройства, а третья располагается в месте контакта бендикса и ротора.

Подготовка к замене бендикса: снятие стартера на ВАЗ-2114

Доступ к стартеру можно получить сверху или из-под днища. Рассмотрим второй вариант: закатываем автомобиль на яму, задействуем ручник. Дальше ключом «на 10» откручиваем два винта снизу ( фото 1 ) и по два винта на лонжеронах.

В завершении отворачиваются винты на поперечине ( фото 3 ), чтобы снять брызговик двигателя.

Отключите клемму «минус» от АКБ – понадобится ключ «на 10».

На ВАЗ-2114 заменить бендикс можно одним способом – снимают стартер.

Расположение стартера под капотом отмечено красной стрелочкой

1. Отворачивают гайку крепежа силового провода к стартеру ( фото 1 ). Снимают клемму, а также отсоединяют колодку с управляющим проводом ( фото 2 );

Монтаж проводится в обратном порядке.

Подходящий типоразмер ключа – «на 13 мм».

Характерные черты неисправности

Стартер крутится вхолостую, проскакивают зубья, которые должны обеспечить однонаправленное зацепление валов при вращении одного с большей скоростью, а также обеспечить их разъединение, как только вращение электромотора будет остановлено (это когда, стоит завестись мотору автомобиля, водитель отпускает ключ).

На самом деле современные технологии, по которым изготавливаются и стартер, и один из его главных функциональных узлов – бендикс, не предполагают возможности (при неисправности) узел разобрать и отремонтировать. Придется менять. Причем менять, к счастью, приходится не целиком весь узел, а бендикс, зацепление которого стерлось настолько, что уже проскакивает, не выходит на необходимый уровень мощности.

С другой стороны, прочностные нагрузки современных автомобильных деталей рассчитаны так, чтобы иметь примерно одинаковый ресурс. То есть даже если и удастся, скажем, заменить возвратную или натяжную пружину бендикса и тем самым устранить неисправность, то все равно такой узел прослужит исключительно недолго. Обязательно вскорости посыплются либо шарики, обеспечивающие качение колец бендикса, либо забуксует соединение с валом, лишившись механизма зацепления.

Так что при такой характерной неисправности, как отсутствие зацепления с двигателем, когда крутящий момент проскакивает, не стыкуясь, вердикт может быть только один – менять. Тем более, процедура несложная, да и сама деталь не особенно дорогая. Справиться с заменой, по крайней мере, на отечественном авто, можно самостоятельно, либо обратившись в ближайший автосервис. » alt=»»>

Поломка стартера на автомобиле ВАЗ 2114 – не такое и редкое событие. Качество автомобильных деталей российского производства никогда не отличалось высоким уровнем, к тому же для выхода этого механизма из строя есть и другие причины. Но чтобы понять эти причины, сначала нужно разобраться, как устроен стартер и какую функцию выполняет он в составе автомобиля.

Основные признаки неисправности

Узнать о том, что бендикс стартера ваз 2114 вышел из строя, можно по следующему ряду косвенных признаков:

• стартер проворачивает маховик, но его мощность недостаточна для пуска мотора;
• стартер работает, но вращение не передается на маховик коленчатого вала;
• звук при работе стартера отличается от нормального, двигатель запускается с трудом.

Шестерни редуктора ваз 2114

Все эти признаки могут указывать на то, что сам бендикс либо его шестерня повреждены, и не обеспечивают хорошего сцепления с шестерней маховика, в результате чего запуск мотора получается невозможным. В некоторых же случаях (например, при слабой передаче вращения) виноватыми могут быть как бендикс, так и втягивающее реле. Для того, чтобы установить точную причину, а также для того, чтобы устранить ее, потребуется демонтировать стартер и полностью разобрать его.

Диагностика и замена

Среди остальных причин поломки и выхода из строя главной же является пробуксовка бендикса при свободном ходе. Это возникает по той причине, что в пазы и ролики попадает определенное количество грязи. Первым признаком является шум якоря при запуске стартера, а при этом коленчатый вал стоит неподвижно. В такой ситуации не обойтись без проведения ремонта.

Для того, что бы продиагностировать, непосредственно, сам бендикс, можно сделать это на автомобиле. Сделать это нужно следующим образом:

1. Включаем передачу;
2. Выжать тормоз;
3. Запустить стартер.

Теперь нужно слушать. Если вы услышали звук, который характеризует вращение якоря, то это признак того, что бендикс стартера пробуксовывает. Это значит, что он немедленно нуждается в ремонте или в его замене на новый бендикс.

Мелкий ремонт бендикса:

• Стартер снимается с автомобиля;
• Погружается в приготовленную емкость с бензином и остается там на несколько часов. Это делается для того, чтобы вымыть почистить его от грязи;
• Не вынимая изделие из емкости, прокрутите несколько раз шестерню муфты, это поможет качественнее очистить пазы;
• После этого он достается и вымывается.

Если по итогу такой очистки вы не добились желаемого результата, тогда придется снимать обгонную муфту и разбирать ее.

Рассмотрим поэтапно разбор и ремонт бендикса:

1. Первым делом я советую отсоединить стартер автомобиля. Но перед этим нужно обязательно отсоединить минусовую клемму от аккумулятора. После этого нужно один проводок отключить от втягивающего реле, а другой открутить при помощи ключа гаечного на самом стартере. Чаще используется ключ на «13»;
2. Теперь нужно открутить все крепежи, которые удерживают стартер. В каждой машине присутствует своя система крепежа. Так что будьте готовы к тому, что при демонтаже стартера по пути вам придется демонтировать еще некоторые элементы;
3. Уже на этом этапе легко определить состояние маховика;
4. В том случае, если решили все же менять бендикс, необходимо разобрать стартер. Первым делом снимаем крепеж крышки, а после отсоединяем крепление выхода обмотки на втягивающее реле. Можно достать шайбу-скобу;
5. После надо снять последний крепеж и разобрать стартер пополам. В случае, когда внутри его обнаруживаем шарик, необходимо сохранить его;

6. Совет: если уж разобрали стартер, посмотрите все его узлы, которые тоже иногда выходят из строя. Устаревшие детали также можно поменять;

7. В случае, если это необходимо, снимаем втягивающее реле, резиновую вставку и шайбу. После достаем все оставшиеся мелкие детали;
8. Далее при помощи отвертки вынимаем уши нашего бендикса;
9. Для того чтобы освободиться от стопора, необходимо опустить шайбу вниз, при этом орудуя той же отверткой. Бывает, что вместо шайбы стоит стопорное кольцо. В таком случае для удобства можно использовать молоток и гаечный ключ. Ключ наставить на стопор и молотком сбить его вниз;
10. Стопорное кольцо, которое осталось, можно стянуть с вала, при этом поддевая его маленькой отверткой или специальным съемником;
11. Теперь остается снять бендикс и на его место установить новую деталь;
12. Чтобы собрать все назад, необходимо проделать все действия в обратном порядке.
