Алгоритм проведения кузовных работ на «девятке» в общих чертах
Ознакомимся с процессом проведения работ пока что в общих чертах:
- В первую очередь надо будет снять те участки кузова, которые прогнили или деформировались;
- На «девятке» со временем гниет быстрее всего передний пол с порогами и усилителями, днище в задней части, двери и крылья.
- Капот «девятки» тоже не может «похвастаться» выносливостью. В том месте, где стоит АКБ, он покрывается ржавчиной;
- Пол топливного бака – считается тоже заметной проблемой на «девятке»;
- Та же участь постигает со временем отражатели оптики, глушитель и другие части.
Вообще, коррозия – это проблема номер один для отечественных автомобилей. Вроде бы, уровень антикоррозийной защиты на них проведен неплохо, но ржа со временем проедает все, и от этого никуда не деться.
- Осуществляется разборка моторного отсека, обязательно сливается ОЖ и радиатор;
- Убираются двери;
- Если впереди установлен телевизор (усилитель), то и его надо разобрать;
- Гнилые участки придется срезать болгаркой;
- Отрезать также придется ржавые панели, крылья;
- Дыры можно просто заварить или поставить заплатки;
- На проблемные участки рекомендуется ставить дополнительные металлические куски;
- Брызговики надо обязательно усилить новыми элементами, а затем прихватить точечной сваркой;
- Обязательна также подгонка новых деталей к кузову, чтобы не вышло никаких проблем;
- Крепление крыльев, порогов желательно осуществлять саморезами, болтами с последующей сваркой деталей.
- После этого можно приступить к свариванию нового пола. На данном этапе работ широко используются заплаты, усилители и соединители. Обязательно в конце покрыть все участки антикором;
- Арки лучше поставить тоже новые, а не заморачиваться с их ремонтом.

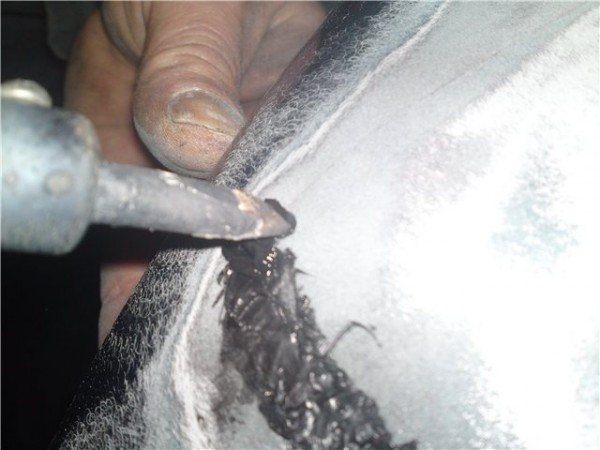

Покрывать арки желательно смолой, смешанной с отработанным маслом. Это отличное средство против ржи, только вот на днище его не наложишь по известным причинам.
Восстановление коррекции изначального состояния кузова и деталей своими руками подразумевает, как правило, простую покраску и удаление вмятин. Не обходится без полировки, которая неплохо защищает поверхность от коррозии.
Что касается полного восстановления кузова, попавшего в ДТП, то здесь уже потребуется услуга профессионалов. Только в автосервисе можно правильно восстановить кузов, согласно базовым контрольным точкам. Здесь и оборудование соответствующее есть, и специфическая технология проведения мастерам хорошо известна.
В любом случае перед осуществлением ремонтных работ проверить состояние кузова надо. Наиболее известный способ проверки подразумевает измерение дистанций между контрольными точками и последующая их сверка с паспортными показателями.
Конкретно проверяется кузов так:
Сверяются размеры по диагонали;
Изучается состояние стоек автомашины;
Крыша подвергается зрительному осмотру, замеряются размеры диагоналей дверной рамы и самой крыши;
Особое внимание уделяется замеру лобовой и задней оконной рамы;
Наконец, требуется подробный зрительный осмотр автомобиля со всех ракурсов. Может где выпуклость имеется, зазор больше и так далее.
Технические характеристики ВАЗ 2114 | Vaz
Хэтчбэк ВАЗ 2114 заменил на рынке СНГ «девятку», так полюбившуюся потребителям. Модернизация, разумеется, прошла на самом высоком уровне – автомобиль получил и новые бамперы, и молдинги, и капот новой формы и геометрии, и новые фары, и решётку радиатора, и салонный интерьер.
Спойлер со стоп-сигналами, накладки на порогах, молдинги вдоль бортов придали конструкции автомобиля столь необходимую для неё спортивность. Кроме того, за счёт внешних элементов ВАЗ 2114 значительно улучшил аэродинамические характеристики, и, как следствие, управляемость на трассе, когда машина идёт на высокой скорости.
Как и в некоторых автомобилях зарубежного производства, часть серии ВАЗ 2114 была выдержана в западном стиле – все навесные детали выкрашивались в чёрный цвет. Другая часть серии, в свою очередь, поддержала поклонников более спокойных решений, посредством выкрашивания всех элементов в единый цвет. Впрочем, форма и особенности экстерьера этого автомобиля до такой степени удобны для создания действительно эксклюзивных экземпляров посредством тюнинга, благодаря чему ВАЗ 2114 стал фактически первым отечественным автомобилем, который привлёк поклонников внешней индивидуализации транспортного средства.
Характеристики двигателя
Для ВАЗ 2114 использовались двигатели объёмом в 1,6 литра, использующие технологию прямого впрыска топлива, или, иначе говоря, инжекторные. Для этой модели не разрабатывалось каких-либо новых модификаций силового агрегата, поэтом аналогичные двигатели можно встретить и на других моделях ВАЗ.
Модификации |
Объём двигателя, см3 |
Мощность, квт (л.с.)/об |
Цилиндры |
Тип топливной системы |
Тип топлива |
2114 1.5 (77 лс) |
1499 |
77 |
Рядное, 4 |
Инжектор |
АИ-92 |
21144 1.6 (81 лс) |
1596 |
81 |
Рядное, 4 |
Инжектор |
АИ-92 |
Трансмиссия автомобиля
Как и в других моделях ВАЗ, в ВАЗ 2114 использовалась механическая коробка переключения передач. Ручное управление по-прежнему является своего рода «фирменным знаком» Волжского автозавода и других предприятий, на которых осуществляется сборка разработанных ВАЗом автомобилей. Механические трансмиссии более надёжны, долговечны и просто удобны.
Модификации |
Тип привода |
Тип трансмиссии (базовая) |
2114 1.5 (77 лс) |
Передний привод |
5-МКПП |
21144 1.6 (81 лс) |
Передний привод |
5-МКПП |
Тормозная система и усилитель руля
Модификации |
Тип привода |
Задние тормоза |
Усилитель руля |
2114 1.5 (77 лс) |
Дисковые |
Барабанные |
Нет |
21144 1.6 (81 лс) |
Дисковые |
Барабанные |
Нет |
Размер шин
Модификации |
Размер |
2114 1.5 (77 лс) |
165/70 R13 |
21144 1.6 (81 лс) |
175/50 R13 |
Размеры
Размеры ВАЗ 2114 принципиально не отличаются от других автомобилей серии, и в значительной степени – по причине, корень которой лежит в периоде разработки «единички». Имя ему – максимальная взаимозаменяемость элементов, требующая от производителей сохранять основную конструкцию автомобиля практически неизменной.
Модификации |
Длина, мм |
Ширина, мм |
Высота, мм |
Колесная база, мм |
Дорожный просвет (клиренс), мм |
Объем багажника, л |
2114 1.5 (77 лс) |
4122 |
1650 |
1402 |
2460 |
165 |
330/600 |
21144 1.6 (81 лс) |
4122 |
1650 |
1402 |
2460 |
330 / 600 |
Динамика
Модификации |
Максимальная скорость, км/ч |
Время разгона до 100 км/ч, с |
2114 1.5 (77 лс) |
157 |
14 |
21144 1.6 (81 лс) |
160 |
12.7 |
Расход топлива
Модификации |
В городе, л/100 км |
По трассе, л/100 км |
Средний расход, л/100 км |
Тип топлива |
2114 1.5 (77 лс) |
9.9 |
6.2 |
7.5 |
АИ-92 |
21144 1.6 (81 лс) |
7.6 |
АИ-92 |
Кузов
Ширина 1620 мм
Длина 4100 мм
Высота 1415 мм
Колёсная база 2460 мм
Колея передняя 1400 мм
Объем багажника минимальный 427 л
Дорожный просвет 165 мм
Объем багажника максимальный 427 л
Колея задняя 1370 мм
Снаряженная масса 970 кг
Количество мест 5
Двигатель
Количество клапанов на цилиндр 2
Расположение цилиндров Рядный
Диаметр цилиндра 82 мм
Ход поршня 75 мм
Количество цилиндров 4
Тип двигателя Бензиновый
Тип впуска Инжектор
Максимальный крутящий момент 120 Н*м
Обороты максимальной мощности до 4 800 об/мин
Мощность двигателя 77 л.с.
Объем двигателя 1499 см3
Обороты максимального крутящего момента 2700 об/мин
Трансмиссия и управление
Количество передач 5
Тип КПП Механика
Привод Передний
Диаметр разворота 10.4 м
Эксплуатационные показатели
Максимальная скорость 158 км/ч
Разгон до 100 км/ч 13.2 сек
Расход топлива в городе на 100 км 8.9 л
Расход топлива на шоссе на 100 км 5.7 л
Расход топлива в смешанном цикле на 100 км 7.6 л
Объём топливного бака 43 л
Запас хода от 480 до 750 км
Марка топлива АИ-92
Подвеска и тормоза
Передние тормоза Дисковые
Задние тормоза Барабанные
Задняя подвеска На продольных рычагах
Передняя подвеска Амортизационная стойка
Основные понятия
- ширина – как передней, так и задней колей;
- протяженность колесной базы;
- расстояние между лонжеронами и их длина.
Как показывает практика, нарушение одного или сразу нескольких упомянутых выше параметров, приводит к заметному ухудшению в плане управляемости машины.
Второстепенные габариты следующие:
- проемы дверей;
- окон;
- объем отсека двигателя;
- вместительность багажника;
- размер салона машины.
Если происходит нарушение указанных нормативов, то это приводит только к ухудшению внешнего вида средства передвижения.
Колеей именуют расстояние, пролегающее между соосными колесами. Причем эта дистанция измеряется от точки до точки, которые расположены по центру протектора.
В свою очередь, колесной базой называют расстояние между осями автомобиля. Контрольные точки здесь – середина ступиц.
В обычном состоянии
В багажном отделении автомобиля ВАЗ 2114 имеется достаточно места для перевозки разнообразных грузов различной массы. При необходимости объём можно увеличить, сложив сиденья или воспользовавшись дополнительными возможностями. Минимальный объем багажника Лады 2114 составляет 330 литров. При наличии объёмных грузов различной массы можно дополнительно использовать специальные крепления для перевозки вещей на крыше. У багажного отделения при сложенных сиденьях следующие размеры:
- Длина равна 830 мм.
- Ширина составляет 935 мм.
- Высота 400 мм.
Недостатком считается большая погрузочная высота. Владелец машины может провести тюнинг, установив кнопочный механизм открывания и закрывания. Эту процедуру можно провести самостоятельно или обратиться для этого к специалисту. После установки такого механизма водитель сможет открыть дверцу, не вставая с места. Для этого будет достаточно нажать кнопку на пульте. Так удобнее, чем пользоваться для этой цели ключом
Например, это важно, если в районе замка намёрз лёд. При перевозке вещей требования к их габаритам и массе определяются правилами дорожного движения
Разрешается не только перевозить те, которые полностью помещаются, но и такие, которые выступают, не нарушая ПДД. При этом важно следить за тем, чтобы груз независимо от массы был надёжно закреплён.
Правка поврежденного кузова Ваз 2113-2114-2115
Правка кузова по размерам справочным.
Основные справочные размеры для проверки пола кузова
0 – базовые линии
1 – оси передних болтов крепления растяжек передней подвески
2 – центр опоры передней подвески силового агрегата
3 – центр опоры левой подвески силового агрегата
4 – центры верхних шарниров передних телескопических стоек передней подвески
5 – центры шарниров рычагов передней подвески
6 – точки пересечения осей приварных болтов крепления рулевого механизма с поверхностями кронштейнов
7 – точки крепления задней опоры подвески силового агрегата
8 – точки пересечения осей задних приварных болтов крепления рычагов задней подвески с поверхностями задних лонжеронов
9 – центры верхних опор амортизаторов задней подвески
Значительная часть ремонтных работ по м ваз 2115, тем более поступающим после дорожно-транспортных происшествий, приходится на ремонт кузовов ваз 2113. В большинстве случаев при ремонте требуется проверка геометрии точек крепления узлов и агрегатов шасси лада самара 2
Повреждения кузова могут быть самыми различными. Поэтому правила ремонта в каждом отдельном случае должны быть свои, наиболее подходящие для этих повреждений, при этом необходимо максимально использовать возможности рихтовки поврежденных панелей. По возможности необходимо избегать термического воздействия на металл, чтобы не нарушать заводскую сварку и антикоррозионную защиту кузова. Лицевые панели кузова снимать только в крайних случаях, чтобы определить места повреждений, выправить или выверить кузов.
В случаях значительных повреждений кузова рекомендуется снимать все внутренние обивочные детали, чтобы облегчить измерение, контроль и установку гидравлических и винтовых домкратов для устранения перекосов и повреждений кузова ваз 2114.
Правкой необходимо восстановить первоначальные линейные размеры и местоположения силовых агрегатов, размеры проемов ветрового окна, капота, дверей
Выступание лицевых поверхностей и съемных деталей относительно соседних панелей устраняется их подгонкой и регулировкой.
Составляющие части кузова и их размеры у ВАЗ-2115
Кузов в автомашине ВАЗ-2115 является несущим элементом всей конструкции. По типу данная модель считается 5-дверным седаном, приводимым в движение полуторалитровой силовой установкой.
Каркас кузова машины состоит из таких элементов:
- крыша;
- боковины;
- основание;
- неразборные части;
- навесные узлы;
- части интерьера.
В число навесных входят:
- капот;
- двери;
- крылья;
- бамперы;
- радиаторная декоративная решетка;
- крышка багажного отделения.

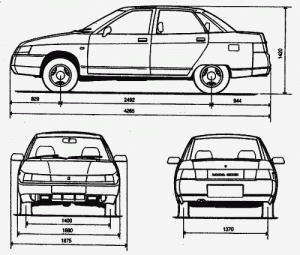

- длина автомобиля составляет в миллиметрах – 4330;
- от середины переднего колеса до передка – 860;
- от центра переднего до середины заднего колес – 2460;
- до задка от последней упомянутой точки – 1010;
- общая высота транспортного средства – 1420;
- дистанция между боковыми зеркалами – 1979;
- расстояние между колесами, расположенными спереди – 1400;
- габарит бампера, установленного сзади – 1650;
- задние колеса расположены друг от друга на 1370 миллиметров.
Геометрия кузова ваз 2114 определяется, как и в любых других моделях, по уникальным контрольным точкам, которые предусмотрел автопроизводитель. Подобный параметр может быть нарушен не только в результате ДТП, но даже и при попадании колеса движущегося автомобиля в открытый люк либо глубокую яму.
Геометрия кузова
Немало владельцев 14-й модели, разъезжая на автомашине долгие годы, даже не подозревают, какое большое значение может иметь правильная кузовная геометрия. Но, в действительности, это важнейший фактор, от которого зависят эксплуатационные и ходовые качества автомобиля. Не зная, что в целом представляет собой кузовная геометрия, проверить ее не будет возможности. Кроме того, полезно будет знать, на что влияет нарушение размеров геометрии, в каких случаях она изменяется и т.д.
Геометрия и что она собой представляет
Геометрией в автомобилестроении принято называть «целостность» размеров между основными точками кузова, стандартно установленными заводом производителем. Это наиболее безупречное положение всех элементов. Если будет наблюдаться какое-либо несоответствие, работа узлов и механизмов уже не будет продвигаться в правильном направлении, так как они крепятся непосредственно к различным деталям кузова. Не стоит говорить, что это крайне отрицательно скажется на безопасности.
Под словом геометрия кузова на хэтчбеках принято понимать такие расстояния:
- Между определенными точками дверных проемов (диагонали, высота и ширина);
- Между точками капота и подкапотного пространства.
На седанах к этим показателям приплюсовываются стандартные для Ваз 2114 кузовные размеры багажника.
Наиболее важными эксперты называют расстояния между контрольными точками кузовных деталей, связанных с узлами и механизмами ходовой системы. К примеру, это расстояния между лонжеронами или стаканами.
Точность геометрических размеров скажется положительно и на дополнительных параметрах, не менее важных в плане повышения удобства ездовых характеристик и их безопасности. Как же появляется нарушение геометрии?
Почему изменяется геометрия кузова, и как проводится проверка
Причинами кузовного нарушения не всегда являются ДТП. Если владелец часто ездит по неровным дорогам, и на его пути периодически всплывают различного рода препятствия, изменений в геометрии кузова авто приходится ждать в скором времени.
Ваз 2108 геометрия кузова: восстановление и расширение кузова, проверка изначальных размеров
На Ваз 2108 геометрия кузова имеет очень важное значение. Нарушается она, как правило, в процессе ДТП
Диагностика, проведенная грамотно, поможет в этом случае определить степень перекошенности металлического каркаса машины. Ошибочно полагать, что геометрия кузова Ваз 2108 нарушается только после серьезных аварий. Достаточно ткнуться бампером на какое-либо препятствие или наскочить колесом на камень, и последствия могут оказаться весьма плачевными для кузова или его деталей. Узнаем больше из этой статьи про геометрию кузова Ваз 2108, варианты его модернизации, о заводских размерах и о многом другом.
Правка кузова по размерам справочным.
Конструкция каркаса ваз 2113, инструкции по ремонту и замене деталей кузова ваз 2114, руководство по снятию и установке омывателя. Элементы кузова лада 2113, уход за кузовом лада 2115. Регулировка дверей, капота, бампера.
- Основные справочные размеры для проверки пола кузова
- 0 – базовые линии
- 1 – оси передних болтов крепления растяжек передней подвески
- 2 – центр опоры передней подвески силового агрегата
- 3 – центр опоры левой подвески силового агрегата
- 4 – центры верхних шарниров передних телескопических стоек передней подвески
- 5 – центры шарниров рычагов передней подвески
- 6 – точки пересечения осей приварных болтов крепления рулевого механизма с поверхностями кронштейнов
- 7 – точки крепления задней опоры подвески силового агрегата
- 8 – точки пересечения осей задних приварных болтов крепления рычагов задней подвески с поверхностями задних лонжеронов
- 9 – центры верхних опор амортизаторов задней подвески
Значительная часть ремонтных работ по м ваз 2115, тем более поступающим после дорожно-транспортных происшествий, приходится на ремонт кузовов ваз 2113. В большинстве случаев при ремонте требуется проверка геометрии точек крепления узлов и агрегатов шасси лада самара 2
Повреждения кузова могут быть самыми различными. Поэтому правила ремонта в каждом отдельном случае должны быть свои, наиболее подходящие для этих повреждений, при этом необходимо максимально использовать возможности рихтовки поврежденных панелей. По возможности необходимо избегать термического воздействия на металл, чтобы не нарушать заводскую сварку и антикоррозионную защиту кузова. Лицевые панели кузова снимать только в крайних случаях, чтобы определить места повреждений, выправить или выверить кузов.
В случаях значительных повреждений кузова рекомендуется снимать все внутренние обивочные детали, чтобы облегчить измерение, контроль и установку гидравлических и винтовых домкратов для устранения перекосов и повреждений кузова ваз 2114.
Справочные линейные размеры проемов дверей и задних боковых окон
Справочные линейные размеры проемов ветрового и заднего окон
Правкой необходимо восстановить первоначальные линейные размеры и местоположения силовых агрегатов, размеры проемов ветрового окна, капота, дверей
Выступание лицевых поверхностей и съемных деталей относительно соседних панелей устраняется их подгонкой и регулировкой.
>Ваз 2114, 2115, 2113 технические характеристики. Объем багажника лада 2114
Заводские габариты
Но главные габариты таковы:
Длина:
- если взять конечные точки переднего и заднего бамперов, то здесь имеем 4265 мм;
- длина между центрами передних и задних колес, т.н. колесная база, составляет 2492 мм;
- от центра переднего колеса до крайней точки переднего бампера – 829 мм;
- от центра заднего колеса до конечной точки заднего бампера – 944 мм.
Высота ВАЗ 2110 – 1420 мм.
Заводские габариты по длине и ширине
Ширина:
- спереди по крайним точкам «заводских» зеркал – 1875;
- спереди без учета зеркал (чисто «железо») – 1680 мм;
- расстояние между центрами передних колес – 1400 мм;
- задняя часть автомобиля имеет ширину между центрами колес 1370 мм.
Изменения
В целом, невзирая на определенную схожесть, 2115 имеет значительно более современный дизайн. Во многом это произошло благодаря наличию бамперов и других внешних элементов, изготовленных из пластика. Все они позволяют защитить кузов от мелких повреждений и негативного действия коррозии.
Наиболее заметные нововведения в этой модели следующие:
- добавочный тормозной сигнал, установленный непосредственно на спойлере;
- новые задние огни;
- высоконадежная система безопасности;
- порожек багажной двери, разрешивший снизить высоту погрузки;
- более обтекаемая геометрия кузова;
- молдинги на дверях;
- современное электрическое оборудование.
На момент завершения проектирования ВАЗ-2115 был современной и достаточно красивой машиной. При этом салон намного у нее оказался более комфортный, чем у старых моделей Волжского автозавода. Водитель получил возможность регулировать:
- высоту руля;
- положение сиденья и пр.
Между передними креслами конструкторы установили консоль. Более совершенной также оказалась и система обогрева, и ЭБУ. Причем багажник у рассматриваемой модели намного вместительней, чем у предшественниц.
Изначальные заводские размеры кузова Ваз 2108
Длина | 4006 мм |
Ширина | 1620 мм |
Высота | 1400 мм |
Колесная база | 2460 мм |
Колея передняя | 1400 мм |
Колея задняя | 1370 мм |
Масса снаряженная | 920 кг |
Масса полная | 1345 кг |
Размер лобового оконного проема кузова по диагонали | 1378 мм (возможна погрешность в плюс/минус 4 мм) |
Размер лобового оконного проема кузова от середины верхней рамы до середины нижней | 680 мм (плюс/минус 2 мм) |
Размер переднего дверного проема по диагонали | 1435 мм (плюс/минус 5 мм) |
Размер заднего бокового оконного проема по диагонали | 653 мм (плюс/минус 2 мм) |
Размер проема задней 3-й двери по диагонали | 1398 мм (плюс/минус 5 мм) |
Размер капота по диагонали | 1610 мм (плюс/минус 5 мм) |
Зная эти размеры, проверить соответствие не составит особой сложности. В таблице выше приведены только основные, важные дистанции между точками. Если же нужен более подробный анализ, можно воспользоваться техническими справочниками, и специальной литературой. Приведенная ниже таблица тоже может оказать немало пользы.
Дополнительные размеры
Lada 2115, 2114
Подборка размеры кузова, данные по геометрии кузова ВАЗ 2115 и контрольным точкам ВАЗ 2115, ВАЗ — 2114 из заводской документации.Значительная часть ремонтных работ по автомобилям, тем более поступающим после дорожно-транспортных происшествий, приходится на ремонт кузовов. В большинстве случаев при ремонте требуется проверка геометрии точек крепления узлов и агрегатов шасси автомобиля.
Размеры кузова ВАЗ 2115: 0 – базовые линии; 1 – оси передних болтов крепления растяжек передней подвески; 2 – центр опоры передней подвески силового агрегата; 3 – центр опоры левой подвески силового агрегата; 4 – центры верхних шарниров передних телескопических стоек передней подвески; 5 – центры шарниров рычагов передней подвески; 6 – точки пересечения осей приварных болтов крепления рулевого механизма с поверхностями кронштейнов; 7 – точки крепления задней опоры подвески силового агрегата; 8 – точки пересечения осей задних приварных болтов крепления рычагов задней подвески с поверхностями задних лонжеронов; 9 – центры верхних опор амортизаторов задней подвески
Повреждения кузова автомобилей могут быть самыми различными. Поэтому правила ремонта в каждом отдельном случае должны быть свои, наиболее подходящие для этих повреждений, при этом необходимо максимально использовать возможности рихтовки поврежденных панелей. По возможности необходимо избегать термического воздействия на металл, чтобы не нарушать заводскую сварку и антикоррозионную защиту кузова. Лицевые панели кузова снимать только в крайних случаях, чтобы определить места повреждений, выправить или выверить кузов.В случаях значительных повреждений кузова рекомендуется снимать все внутренние обивочные детали, чтобы облегчить измерение, контроль и установку гидравлических и винтовых домкратов для устранения перекосов и повреждений кузова.
Правкой необходимо восстановить первоначальные линейные размеры и местоположения силовых агрегатов, размеры проемов ветрового окна, капота, дверей. Выступание лицевых поверхностей и съемных деталей относительно соседних панелей устраняется их подгонкой и регулировкой.
Контрольные размеры кузова, данные по геометрии Lada 2115 и контрольным точкам Ваз 2115 из различных ремонтных баз.
Стоимость скачивания файла: 10.00 usd Ссылка будет доступна в течении 16 ч. после оплаты После оплаты на указанный емейл будет выслана ссылка на скачивание файла, либо вы можете повторно нажать кнопку ‘Купить’ и загрузка файла начнется автоматически.
Размеры кузова ВАЗ 2115: параметры, характеристики
Кузов ВАЗ-2115 пришел на смену достаточно популярному у российских потребителей, но серьезно устаревшему корпусу 21099. Обще черты предшественницы без труда можно разглядеть у более новой модели.
В то же время 2115 получил немало и уникальных отличительных особенностей. К таковым следует отнести:
- фары;
- капот;
- задок.
В этом материале будет рассказано, каковы размеры кузова ВАЗ-2115 и другие особенности его внешнего вида.
Изменения
В целом, невзирая на определенную схожесть, 2115 имеет значительно более современный дизайн. Во многом это произошло благодаря наличию бамперов и других внешних элементов, изготовленных из пластика. Все они позволяют защитить кузов от мелких повреждений и негативного действия коррозии.
Наиболее заметные нововведения в этой модели следующие:
- добавочный тормозной сигнал, установленный непосредственно на спойлере;
- новые задние огни;
- высоконадежная система безопасности;
- порожек багажной двери, разрешивший снизить высоту погрузки;
- более обтекаемая геометрия кузова;
- молдинги на дверях;
- современное электрическое оборудование.
На момент завершения проектирования ВАЗ-2115 был современной и достаточно красивой машиной. При этом салон намного у нее оказался более комфортный, чем у старых моделей Волжского автозавода. Водитель получил возможность регулировать:
- высоту руля;
- положение сиденья и пр.
Между передними креслами конструкторы установили консоль. Более совершенной также оказалась и система обогрева, и ЭБУ. Причем багажник у рассматриваемой модели намного вместительней, чем у предшественниц.
Основные понятия
Геометрией кузова именуют точные размеры транспортного средства, установленные конструкторами завода-производителя. Основные параметры, имеющие первостепенное значение таковы:
- ширина – как передней, так и задней колей;
- протяженность колесной базы;
- расстояние между лонжеронами и их длина.
Как показывает практика, нарушение одного или сразу нескольких упомянутых выше параметров, приводит к заметному ухудшению в плане управляемости машины.
Второстепенные габариты следующие:
- проемы дверей;
- окон;
- объем отсека двигателя;
- вместительность багажника;
- размер салона машины.
Если происходит нарушение указанных нормативов, то это приводит только к ухудшению внешнего вида средства передвижения.
Колеей именуют расстояние, пролегающее между соосными колесами. Причем эта дистанция измеряется от точки до точки, которые расположены по центру протектора.
В свою очередь, колесной базой называют расстояние между осями автомобиля. Контрольные точки здесь – середина ступиц.
Составляющие части кузова и их размеры у ВАЗ-2115
Кузов в автомашине ВАЗ-2115 является несущим элементом всей конструкции. По типу данная модель считается 5-дверным седаном, приводимым в движение полуторалитровой силовой установкой.
Каркас кузова машины состоит из таких элементов:
- крыша;
- боковины;
- основание;
- неразборные части;
- навесные узлы;
- части интерьера.
В число навесных входят:
- капот;
- двери;
- крылья;
- бамперы;
- радиаторная декоративная решетка;
- крышка багажного отделения.
Размеры следующие:
- длина автомобиля составляет в миллиметрах – 4330;
- от середины переднего колеса до передка – 860;
- от центра переднего до середины заднего колес – 2460;
- до задка от последней упомянутой точки – 1010;
- общая высота транспортного средства – 1420;
- дистанция между боковыми зеркалами – 1979;
- расстояние между колесами, расположенными спереди – 1400;
- габарит бампера, установленного сзади – 1650;
- задние колеса расположены друг от друга на 1370 миллиметров.
Размеры проемов и сопрягаемых деталей автомобилей ВАЗ для жестянщика
Геометрия отремонтированного кузова определяется:
— величинами зазоров по дверям, капоту и крышке багажника;
— углами установки управляемых колес;
— взаимным расположением подвесок, мостов.
Размеры проемов и зазоры сопрягаемых деталей кузова ВАЗ-1111
Размерыпроемов и сопрягаемых деталей кузова VAZ-2101-2107
Размеры проемов и сопрягаемых деталей кузова VAZ-2108,2113
Размеры проемов и сопрягаемых деталей кузова VAZ- 2108
Размеры проемов и сопрягаемых деталей кузова VAZ-2109
Размеры проемов и сопрягаемых деталей кузова VAZ-2115
Размеры проемов и сопрягаемых деталей кузова VAZ-2110
Размеры проемов и сопрягаемых деталей кузова VAZ-2111,2112.21123
Размеры проемов и сопрягаемых деталей кузова VAZ-2121,21213,2131
Размеры проемов и сопрягаемых деталей кузова VAZ-2123
Составляющие части кузова и их размеры у ВАЗ-2115
Кузов в автомашине ВАЗ-2115 является несущим элементом всей конструкции. По типу данная модель считается 5-дверным седаном, приводимым в движение полуторалитровой силовой установкой.
Каркас кузова машины состоит из таких элементов:
- крыша;
- боковины;
- основание;
- неразборные части;
- навесные узлы;
- части интерьера.
В число навесных входят:
- капот;
- двери;
- крылья;
- бамперы;
- радиаторная декоративная решетка;
- крышка багажного отделения.
- длина автомобиля составляет в миллиметрах – 4330;
- от середины переднего колеса до передка – 860;
- от центра переднего до середины заднего колес – 2460;
- до задка от последней упомянутой точки – 1010;
- общая высота транспортного средства – 1420;
- дистанция между боковыми зеркалами – 1979;
- расстояние между колесами, расположенными спереди – 1400;
- габарит бампера, установленного сзади – 1650;
- задние колеса расположены друг от друга на 1370 миллиметров.
Основные понятия
Геометрией кузова именуют точные размеры транспортного средства, установленные конструкторами завода-производителя. Основные параметры, имеющие первостепенное значение таковы:
- ширина – как передней, так и задней колей;
- протяженность колесной базы;
- расстояние между лонжеронами и их длина.
Как показывает практика, нарушение одного или сразу нескольких упомянутых выше параметров, приводит к заметному ухудшению в плане управляемости машины.
Второстепенные габариты следующие:
- проемы дверей;
- окон;
- объем отсека двигателя;
- вместительность багажника;
- размер салона машины.
Если происходит нарушение указанных нормативов, то это приводит только к ухудшению внешнего вида средства передвижения.
Колеей именуют расстояние, пролегающее между соосными колесами. Причем эта дистанция измеряется от точки до точки, которые расположены по центру протектора.
В свою очередь, колесной базой называют расстояние между осями автомобиля. Контрольные точки здесь – середина ступиц.
Технические характеристики ВАЗ 2109
Эксплуатационные характеристики ВАЗ 2109 девятка
Максимальная скорость: 160 км/чВремя разгона до 100 км/ч: 13 cРасход топлива на 100км по городу: 10 лРасход топлива на 100км по трассе: 5.7 лРасход топлива на 100км в смешанном цикле: 7.3 лОбъем бензобака: 43 лСнаряженная масса автомобиля: 945 кгДопустимая полная масса: 1370 кгРазмер шин: 165/70 SR13
Характеристики двигателя
Расположение: спереди, поперечноОбъем двигателя: 1500 см3Мощность двигателя: 78 л.с.Количество оборотов: 5400Крутящий момент: 115/3000 н*мСистема питания: Распределенный впрыскТурбонаддув: нетГазораспределительный механизм: OHCРасположение цилиндров: РядныйКоличество цилиндров: 4Диаметр цилиндра: 82 ммХод поршня: 71 ммСтепень сжатия: 9.9Количество клапанов на цилиндр: 2Рекомендуемое топливо: АИ-95
Тормозная система
Передние тормоза: ДисковыеЗадние тормоза: Барабанные
Рулевое управление
Тип рулевого управления: Шестерня-рейкаУсилитель руля: нет
Трансмиссия
Привод: ПереднийКоличество передач: механическая коробка — 5Передаточное отношение главной пары: 3.9
Подвеска
Передняя подвеска: Амортизационная стойкаЗадняя подвеска: Винтовая пружина
Кузов
Тип кузова: хэтчбекКоличество дверей: 5Количество мест: 5Длина машины: 4006 ммШирина машины: 1650 ммВысота машины: 1402 ммКолесная база: 2460 ммКолея передняя: 1400 ммКолея задняя: 1370 ммДорожный просвет (клиренс): 160 ммОбъем багажника максимальный: 1000 лОбъем багажника минимальный: 270 л
Производство
Год выпуска: с 1987 по 2006
kuruh.ru
Ремонт кузова ваз 2108 можно разделить на два условных вида
Устранение коррозии
В данном случае, с помощью сварочного аппарата, предварительно вырезав и зачистив погнившие места, ввариваем заплатки из «свежего» металла.
Тот же эффект достигается без сварки при помощи составов в основе которых лежат эпоксидные смолы и стеклоткань. Данные методы применяются на небольших очагах коррозии.
Восстановления пластиковых элементов кузова
Здесь также пригодятся стеклоткань и эпоксидная смола при помощи которых с внутренней стороны проклеиваются трещины и восстанавливаются отколотые части облицовки. Также, для надежности, трещины дополнительно пропаиваются паяльником.
Восстановление и замена алюминиевых деталей
В этом случае без аргонной сварки не обойтись.
Хотя мастерство и фантазия отечественных умельцев и не такие фокусы показывали.
Устранение царапин и сколов своими руками
С помощью современных технологий существует великое множество вариантов восстановления лакокрасочного покрытия.
Серьезные же повреждения ЛКП придется устранять с помощью грунтовки, шпаклевки и аэрозольного баллончика.
Кузов четырнадцатой модели и его особенности
Четырнадцатой модели можно сказать, что она относится к российским автомобилям нового класса, имея максимальное приближение к иномаркам. При этом ВАЗ 2114 все же остается автомобилем народным. Однако, при желании автовладелец может тюнинговать авто, с легкостью превратив его в стильный спорткар, который имеет стремительные кузовные линии и современный обвес.
Кузов этой марки авто стоит рассмотреть отдельно, поскольку он имеет очень удачное конструкторское решение. По аналогии с другими моделями ВАЗа, для соединения кузовных частей используют надежные болтовые либо сварные соединения. Весь кузов, включая самые труднодоступные места, тщательно обработан антикором.
Этот факт не исключает необходимости дополнительной обработки, которая гарантированно обеспечит кузовным элементам дополнительные стойкость и долговечность.
Основным отличием кузова ваз 2114 является его граненая форма. Именно она придает модели привлекательный внешний вид. Но имеется и недостаток – процессы коррозии чаще затрагивают полые места в каркасе. В этом отношении можно выделить передние стойки, которые в машинах четырнадцатой модели страдают довольно часто.
Передние крылья автомобиля можно с легкостью снять. Бамперы выполнены из пластмассы, но имеют дополнительное усиление в виде алюминиевых балок.
Размеры диагоналей кузова Ваз 2110
Диагональ проема передней двери от крайней точки порога снизу до верха стойки (длинная диагональ), мм | 1345 |
Диагональ проема передней двери от крайней точки низа лобового окна до низа стойки двери (короткая диагональ), мм | 900 |
Диагональ проема задней двери от крайней точки порога снизу до верха стойки (длинная диагональ), мм | 1040 |
Диагональ проема передней двери от крайней точки низа заднего окна до низа стойки двери (короткая диагональ), мм | 1050 |
Диагональ капота, мм | 1490 |
Диагональ крышки багажника, мм | 1090 |
Диагональ лобового окна, мм | 1365 |
Диагональ заднего окна, мм | 1215 |
Геометрии кузова моторного ваз 2110
Несколько способов восстановления
Восстановление геометрии кузова «десятки», в большинстве случаев, включает 6 видов работ следующего порядка:
- Диагностику кузова, его проверку на деформации и их характер, степень тяжести и так далее;
- Работы, направленные на устранение поверхностных повреждений. Их еще называют жестяными работами;
- Правку и вытягивание деформированных деталей, включающую наличие специального оборудования, такого как стапель;
- Удаление слишком поврежденный составляющих кузова и его навесных деталей;
- Замену частей кузова на оригинальные элементы;
- Покраску и восстановление ЛКП.
В этом видео можно посмотреть, как вытягивается деталь кузова при помощи стапеля.
