Масло в коробке передач ваз 2109

Особенности замены

Теперь переходим непосредственно к процедуре по замене трансмиссионного масла. Задача не сложная, но и легкомысленно подходит к этому вопросу не стоит.

Для начала ознакомьтесь с общими рекомендациями:

• Всегда держите наготове сухую ветошь, чтобы протереть щуп, извлекая его из катера;
• Перед проверкой уровня смазки прогрейте машину, попереключайте 1-2 передачи;
• Проверять уровень смазывающего вещества необходимо перед и после замены;
• Если ваш ВАЗ 2109 не оснащен щупом, ориентируйтесь по нижней кромке маслозаливного отверстия. Жидкость должна доходить до этой кромки, но не быть выше или ниже данной отметки.

Для коробки передач недолив смазки так же плох, как и перелив. Всегда старайтесь получить золотую середину, чтобы КПП могла работать максимально эффективно, долго и надежно.

Выбор производителя

Краткие характеристики мы уже перечислили, а теперь можно и вникнуть в выбор производителя масла для КПП Самары. Итак, кто же делает лучшее масло для коробки на ВАЗ 2109?

Отечественные производители

Итак:

• Заявленное заводом масло для КПП – это ТМ-4-12. В идеале нужно использовать, конечно, его. Это масло было специально разработано для КПП именно этого автомобиля.
• Включив логику, приходим к выводу, что раз специально разрабатывалось, то должно быть лучшее. Производитель может быть разный – к примеру, Рексол.
• К примеру, моторное масло М6з12Г1, используемое в КПП ВАЗ 2109, немного не дотягивает до показателей ТМ.
• ЛукОйл SAE 15W-40 также является хорошим конкурентом, специально разработанному маслу, ТМ-4-12. Отставание от него составляет всего лишь 4 %.

Зарубежные производители

Анализируем масло для коробки передач ВАЗ 2109 иностранного производства:

• Марка Кастрол, а конкретнее масло ЕР-80 и ЕР-90, которое по классу GL-4 нежелательно использовать в КПП самары. Оно больше подходит для спортивных коробок передач по своим свойствам.
• А вот зарубежная компания Valvoline, выпустившая масло DuraBlend SAE 75W-90 отличилась хорошими показателями для нашего автомобиля. Такое полусинтетическое масло на втором месте, после рекомендованного отечественного масла ТМ-4-12.
• С другой стороны тот же Valvoline, но уже не GL-4, а GL-4/5 не подойдет для качественной работы КПП ВАЗ 2109.

Помним, что наличие противозадирных присадок положительно влияет в целом на работу КПП. Однако слишком большое их количество способствует скорейшему корродированию металлов. Все этому потому, что противозадирные присадки включают в свой состав серу, которая разъедает шестерни.

• С этой точки зрения моторные масла – лучшие претенденты (но помним и об остальных их качествах).
• И снова полусинтетический Valvoline оказывается близким к эталону – ТМ-4-12. А синтетический, напротив, оказывается самым разрушительным в этом плане.

Что касается других производителей, то стоит обращать внимание на некоторые моменты и подробно изучать состав масла.Обращайте внимание на:

• Вязкость
• Температурный режим работы масла – температура застывания
• Количество присадок и их тип
• Отзывы других водителей по данному маслу.

К примеру, неплохими качествами, по отзывам владельцев ВАЗ 2109, обладают:

• ТНК полусинтетика
• ZIC 75W85 G-FF GL-4

Масло для коробки передач на ВАЗ 2109

Маннол полусинтетика

Некоторые советы по заливке масла:

• Хотя, в заявленных характеристиках автомобиля ВАЗ 2109 указывается, что количество масла в коробке 3 литра, необходимо заливать немного больше.
• Для 4 ступенчатой КПП нужно заливать 3,3 литра, а для 5-ступки все 3,5 или даже 3,6. Это делается для того, чтобы езда на пятой передаче не так сильно была «внапряг» автомобилю.
• Очень интересным моментом является использование специальных чудо-присадок ХАДО, которые якобы способны избавить КПП от подвывания. Наблюдая за отзывами водителей 2109, можно заметить некоторые особенности.
• Присадки ХАДО не дают желаемого эффекта, в то же время имея заоблачную цену. Гораздо дешевле обойдется ремонт КПП своими руками или же на СТО с заменой, вышедших из строя, деталей.
• Проверяйте регулярно уровень масла в КПП, чтобы она вам дольше служила и вовремя меняйте масло (70-75 тыс. км. или же по необходимости ранее).

https://youtube.com/watch?v=IqP76Qjc6mQ

Процесс замены масла своими руками

Для замены масла в механической коробке передач ВАЗ 2109 подойдут смазки класса GL-3 или GL-4. Вязкость подбирается в зависимости от климатических условий эксплуатации.

Например, для северных районов понадобится более жидкая смазка с вязкостью 75W-80, 75W-85 или 75W-90. Для более теплого климата можно заливать 80W-85 или 80W-90.

Класс вязкости зимних трансмиссионных масел	Температура запуска двигателя на морозе, °С
70W	-55
75W	-40
80W	-26
85W	-12
Класс вязкости летних трансмиссионных масел	Температура эксплуатации масла
80	20
85	30
90	40
110	45
140	50
190	55
250	60

Брать густые трансмиссионные масла с индексом зимней вязкости 85W не желательно, так как зимой это создаст дополнительную нагрузку на МКПП и станет причиной перерасхода топлива.

Также рекомендуется заливать полусинтетическое масло. Оно по праву считается наиболее рациональным вариантом, если рассматривать соотношение цена-качество.

Совет.
Экспериментировать с другими классами или вязкостями не стоит. Сегодня рынок изобилует смазками всех типов и видов. И даже в отдаленных районах можно без проблем найти необходимый вариант.

Сколько заливать масла в коробку? Исходя из того, что должно слиться немногим более трех литров, приобретать нужно не менее этого объема. Сегодня многие производители выпускают трансмиссионное масло в 4-литровых емкостях. Этого количества как раз хватит. И еще немного останется в запасе на случай доливки или другой непредвиденной ситуации.

Сливаем старое мало

Перед тем как поменять масло в коробке, желательно его разогреть. Для этого в летний период будет достаточно проехать 5-10 км, зимой чуть больше. После этого ставим автомобиль на яму или приподнимаем левую переднюю часть на домкрате и снимаем колесо.

В нижней левой части МКПП есть два болта. Один закрывает сливное отверстие. Второй – контрольно-заливное. Подставляем под коробку порожнюю емкость.

Сначала откручивается верхний болт. Извлекать его нужно аккуратно, так как под ним установлен пружинный клапан. Иногда шарик залипает в отверстии. В этом случае его нужно подцепить отверткой или любым другим подходящим предметом. С верхнего отверстия может слиться немного масла.

После этого откручивается нижний болт. Через сливное отверстие выходит основной объем отработавшей смазки. Если на коробке предусмотрен щуп, то контрольный болт можно не выкручивать. Достаточно извлечь щуп, чтобы не создавалось разряжение воздуха, и процесс слива не затягивался.

Заливаем новое масло

Перед заменой смазки нужно тщательно взболтать канистру. Некоторые присадки могут частично оседать на дно.

На МКПП ВАЗ 2109 трансмиссионное масло может заливаться двумя способами в зависимости от конструктивных особенностей. Если предусмотрен щуп – удобнее производить заливку через него. Если щупа нет – заливка осуществляется через контрольное отверстие на коробке.

Для этой операции понадобится шприц или специальная лейка со шлангом. Изготовить ее можно из пластиковой бутылки и трубки с диаметром до 10 мм.

Смело заливаем 3 литра масла. После этого проверяем его уровень при помощи щупа или путем извлечения заливной трубки из контрольного отверстия на МКПП.

На щупе есть метки. Превышать уровень, вопреки советам «бывалых», не стоит. Если случайно вышло залить на 1-2 мм больше – это не страшно. Но если уровень значительно выше допустимого – это негативно скажется на эффективности смазки и на сроке службы масла.

В случае с контрольным отверстием заливать нужно до тех пор, пока смазка не начнет вытекать через него.

Видео по замене масла на Ваз 2109

Заключение
Процедура замены трансмиссионного масла в МКПП ВАЗ 2109 – довольно простая, но в то же время важная процедура. Своевременная замена с соблюдением технологии позволит коробке отработать свой регламентный срок без появления проблем, связанных со смазкой.

Этапы замены

Весь процесс замены смазывающего вещества в коробке передач можно разделить на три основных этапа:

• Проверка уровня смазки;
• Слив старого масла;
• Заливка нового смазывающего вещества в коробку.

Пройдемся по каждому этапу отдельно.

Проверка уровня

Проверить текущий уровень масла в КПП не сложно вне зависимости от того, есть у вас щуп или нет.

Если щуп отсутствует, проверять будем пальцем. Делается это следующим образом:

• Под машиной открутите заливную пробку с КПП;
• Если после этого жидкость начала вытекать, уровень достаточный. Если нет, вставьте в отверстие палец. Почувствовав жидкость на уровне кромки заливного отверстия, можно говорить об оптимальном количестве смазки;
• Наглядно можно слить всю смазку и по ее количеству в емкости определить, сколько жидкости было в системе.

При наличии щупа все просто:

• Выкрутите пробку, на которой закреплен измерительный щуп;
• Вытрите его сухой тряпкой;
• Вставьте обратно в коробку. При этом машина должна быть на ровной поверхности и в состоянии покоя;
• Доставайте щуп и смотрите, что показывает измеритель. На нем имеются отметки Min и Max. Оптимально, если масло окрасило щуп до максимальной отметки, но не выше нее.

Чтобы новая смазывающая жидкость в КПП работала эффективно, первым делом придется избавиться от старой. Сливается трансмиссионное масло достаточно легко.

Слив

Для слива смазки из КПП нужно:

1. Снять с сапуна резиновую пробку, зачистить сапун проволокой и закрыть его пробкой. Так вы сможете выровнять давление внутри коробки передач.
2. Открутить болтовую пробку слива. В старых и обновленных версиях ВАЗ 2109 эта пробка располагается одинаково — в нижней части коробки.
3. Слейте масло в подготовленную заранее тару объемом около 5 литров.
4. Слив всю смазку, надежно закрутите обратно сливную пробку.

На прогретом двигателе жидкость из КПП будет стекать быстрее и эффективнее. Но при этом соблюдайте меры безопасности. Все же вы работаете с горячим маслом.

Замена

Теперь мы дошли до момента, когда потребуется залить новую смазку. Какую именно, мы уже определили.

• Открутите заливную пробку, расположенную снизу;
• С помощью шприца заполните постепенно картер коробки передач свежим маслом;
• Доливайте до тех пор, пока жидкость не окажется на уровне кромки заливного отверстия;
• Закройте пробку.

Важное отличие имеют коробки передач на ВАЗ 2109 с 5 скоростями. Для них требуется заливать примерно на 300-350 миллилитров смазки больше

Иначе при работе в режиме 5 передачи КПП будет испытывать масляный голод.

Чтобы долить необходимое дополнительное количество смазывающей жидкости в пятиступенчатую коробку, сделайте следующее.

1. С помощью домкрата приподнимите заднюю часть автомобиля. Так дополнительный объем смазки не будет выливаться.
2. Пока машина приподнята, долейте необходимое количество масла.
3. Закройте пробку и только после этого возвращайте автомобиль в горизонтальное положение.

Заливка через подкапотное пространство

Замена через щуп

Многие справедливо считают, что удобнее всего менять масло в коробке через щуп. Инструкция на этот случай такая.

• Поднимите капот;
• Открутите пробку со встроенным щупом;
• Через воронку или с помощью шприца залейте в отверстие жидкость;
• По мере наполнения проверяйте щупом, до какого уровня вы уже доли;
• Когда получите масло на отметке МАХ, больше доливать смазку не нужно;
• Закрутите щуп на место.

Промывать КПП или нет перед заменой — решайте сами. Ориентируйтесь на текущее состояние старой сливаемой смазки. Периодическая промывка лишней не будет.

 Загрузка …

Разновидности моторного масла

Существует несколько различных видов смазочных материалов для двигателей автомобилей, которые мы сейчас вкратце рассмотрим, чтобы вам было проще сделать правильный выбор.

Минеральное

Традиционно такие масла изготавливают на минеральной основе, но они плохо подходят для двигателей ВАЗ 2109. Дело в том, что они не удовлетворяют требованиям по замене масла и не удовлетворяют жестким эксплуатационным характеристикам силовых агрегатов.

Полусинтетика

Такие масла для ВАЗ 2109 изготавливают тоже на минеральной основе, но в них добавляют некоторые синтетические компоненты для улучшения характеристик смазочных материалов при холодном пуске мотора. Полусинтетические масла поддерживают чистоту внутренних поверхностей мотора и надежно защищают его от износа.

Синтетика

На базовых синтетических маслах создаются моторные масла с высокими эксплуатационными характеристиками. Они подходят для заливания как в бензиновые, так и дизельные силовые агрегаты. Гарантируют надежную защиту от износа и хорошо смазывают рабочие механизмы даже в моменты холодного запуска. Синтетические масла минимизируют вредное для двигателя трение и поддерживают его в полной чистоте. Они удовлетворяют высочайшим стандартам качества по системе API и соответствуют допускам автомобильных компаний.

Всесезонное

Всесезонным маслом может быть любое из вышеперечисленных. Оно предназначено для эксплуатации двигателя в условиях умеренного климата и подходит для круглогодичного использования. В зимние месяцы подобные масла почти не загустевают, а на жаре под воздействием высоких температур окружающей среду смазка разжижается не очень сильно. К подобным маслам для ВАЗ 2109 относятся смазки, имеющие следующий параметры по SAE: 5W-40, 10W-40, 15W-40.

Замена масла в КПП ВАЗ 2109

Как самостоятельно заменить масло в коробке передач ВАЗ 2109. Расположение маслосливной пробки.

Вместимость картера коробки передач: пятиступенчатая — 3,3 л; четырехступенчатая — 3,0 л. Тип трансмиссионного масла, рекомендованный заводом-изготовителем: “РЕКСОЛ Т” (80W-85; GL-4); “ОМСКОЙЛ ТРАНС П” (80W-85; GL-4/5); “ВОЛНЕЗ ТМ4” (80W-90; GL-4).

Оптимальным уровнем масла в коробке является верхняя метка на щупе.

Заливать выше верхней метки не только нет необходимости, но и является вредным для сальников. Нижняя же метка является минимально допустимым уровнем. Если уровень масла опустится ниже этой метки, коробка передач быстро выйдет из строя. Замену масла рекомендуется производить на смотровой канаве, подъемнике или приподняв автомобиль домкратом и установив его на опоры.

Порядок выполнения: Перед заменой масла снимаем резиновый колпачок, промываем его и прочищаем проволокой отверстие в сапуне. После устанавливаем колпачок на место.

Предварительно подставив под коробку передач емкость для сливаемого масла, откручиваем маслосливную пробку. После слития масла закручиваем пробку.

Вынимаем щуп.

Заливаем новое масло.

Протираем указатель тряпкой и устанавливаем на место.

Вынимаем щуп и проверяем уровень масла в коробке.

При необходимости доливаем до верхней метки. На КПП более раннего выпуска (нет указателя масла) маслоналивное отверстие находится на правой стороне картера коробки передач.

Для заливки масла выкручиваем пробку и с помощью шприца заливаем до нижней кромки маслоналивного отверстия.

Замена масла в коробке передач Ваз 2109

Замена масла в коробке передач осуществляется каждые 75 000 км пробега или через 5 лет эксплуатации. Также могут быть внеплановые замены, вызванные утечкой масла из коробки ввиду подтекания сальников. А вообще, при вождении девятки следует иметь ввиду, что металлической защиты картера двигателя и корпуса коробки передач в данном автомобиле нет. Поэтому, если Вы наедите на камень, бордюр, пень, в общем любое препятствие возвышающееся над поверхностью дороги сантиметров на 20 и ударитесь об него коробкой передач — то её замена вам обеспечена.

Сливная пробка коробки

Дело в том, что корпус у коробки передач — литой чугун, и при механическом ударе он трескается. А через образовавшиеся трещинки убегает масло. Ремонту разбитая коробка передач НЕ ПОДЛЕЖИТ, пойдет только на запчасти. Поэтому поаккуратнее при вождении в лесу и в поле с высокой травой. На данной модели Жигулей используются обслуживаемые и не обслуживаемые коробки передач. Обслуживаемая коробка передач оснащена щупом, для контроля уровня масла в ней. В не обслуживаемой есть только сливное и заливное отверстия. Соответственно контролировать уровень масла в ней весьма проблематично.Обычно заливают масло по самый верх,и для контроля наезжают правым передним колесом на кирпич. Когда правое колесо на кирпиче, то уровень масла в коробке со стороны заливной пробки становится немного выше. Немного откручиваешь пробку — если начинает течь масло, значит его уровень в порядке. Есть и ещё один способ контроля уровня масла в не обслуживаемой коробке передач, но о нем чуть позже. Итак, у Вас возникла необходимость заменить масло в коробке. И опять как и в случае с моторным маслом мы сталкиваемся с вопросом: а какое масло заливать? Согласно инструкции по эксплуатации автомобиля необходимо заливать трансмиссионные масла 80w-95, однако в этой же инструкции оговаривается, что допускается заливать в коробку и моторное масло. При заливке моторного масла в коробку передач есть два плюса:

1. Моторное масло дешевле трансмиссионного
2. Моторное масло зимой в мороз менее вязкое (на непрогретой машине легче переключать передачи).

Поэтому, опять таки, учитывая что данный автомобиль — бюджетный, заливка моторного масла предпочтительнее. Итак, сначала Вам необходимо слить старое масло из коробки передач. Если вы меняете масло летом, то все нормально. Если зимой, то лучше перед заменой проехать на авто пару километров — чтобы масло было более жидкое. Необходимо подготовить емкость, куда Вы будете сливать старое масло. Если у Вас есть эстокада или яма в гараже, то процесс слива масла пройдет просто. Если необходимо лежать под машиной на земле, то необходимо найти невысокое ведерко или таз, чтобы подставить под сливное отверстие коробки передач.

Заливное отверстие коробки

Берем ключ на 17 и залазим под машину, сначала откручиваем заливное отверстие (чтобы обеспечить доступ воздуха), затем подставляем емкость под сливное отверстие и откручиваем сливную пробку. Вылиться должно около трех литров масла, если вылилось меньше, значит Вы ездили с плохо смазанной коробкой передач. Когда масло совсем перестало стекать, либо долго течет тонкой струйкой, закручиваем на место сливную пробку. Теперь в коробку передач необходимо залить новое масло. Завод-изготовитель рекомендует это делать через заливное отверстие. Конечно, с обслуживаемой коробкой передач это легко сделать: достал щуп, вставил в это отверстие воронку, и залил масло. Однако в коробках передач без щупа (не обслуживаемых) это очень тяжело это сделать: воронка в это отверстие не вставляется. Если соорудить нечто вроде шланга, с прикрученной к нему отрезанной бутылкой,то процесс заливки будет очень долгим (хотя это тоже хороший вариант).

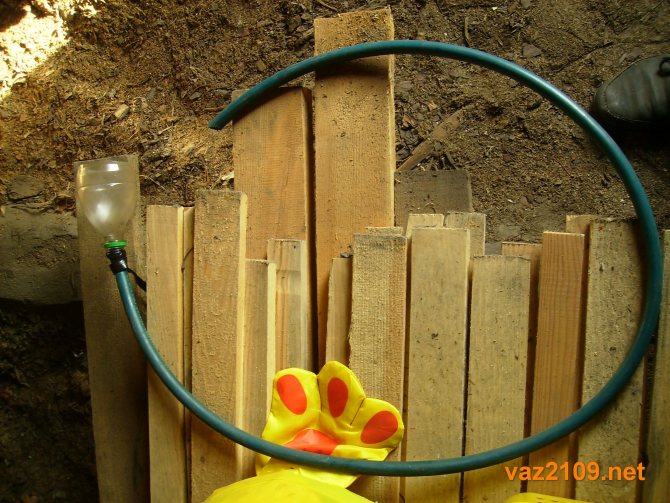

Шланг с горлом бутылки

Поэтому рекомендация следующая: заливать масло через отверстие привода спидометра грушей. Груша — обычная большая клизма, емкостью чем больше, тем лучше. Откручиваем гайку крепления привода спидометра и вынимаем его.

Привод спидометра

Оставляем привод висеть сбоку (главное его не вымазать, а сами засасываем новое масло из емкости в грушу, затем грушу подносим к отверстию привод спидометра и выдавливаем его в коробку.Делаем это до тех пор, пока масло не потечет из оставленного открытым заливного отверстия сбоку коробки передач. Потекло — закручиваем боковое заливное отверстие. Через отверстие привода спидометра прекрасно видно какой уровень масла сейчас в коробке. Это можно использовать при периодическом контроле уровня масла в коробке — снял привод спидометра, посмотрел уровень, поставил на место привод спидометра. И совершенно не нужно лазить под машину.Ставим на место привод спидометра, зажимаем его гайкой.

Уровень масла в коробке передач

Инструкция

ВАЗ 2109 производился с 1987 по 2011 год и потому эти автомобили имеют некоторые различия в устройстве КПП, а именно: механическая коробка передач может быть со щупом или без него. В связи с этим замена смазывающего вещества имеет свои особенности. Замену стоить производить на разогретом авто, то есть после поездки. Это поспособствует его быстрому сливу.

Для начала самой операции транспорт необходимо поместить на подъёмник или смотровую яму. Если автомобиль будет на ровной горизонтальной поверхности, это поможет узнать точный уровень залитого вещества в трансмиссии. Особенностью является то, что в коробках со щупом (более новых моделей), заливное отверстие или сам щуп находится сверху. Добираться до места, куда лить вещество можно через открытый капот.

А у более ранних моделей щуп отсутствует, но вместо него есть заливное отверстие, прикрытое заливной пробкой. Доступ к нему осуществляется с нижней части автомобиля. При помощи шприца заливать смазку в обоих случаях достаточно просто. Итак, приступим к самому процессу замены смазывающего вещества в автомобиле ВАЗ 2109.

Шаг 1 — Проверяем уровень масла

Без щупа уровень смазывающего можно проверить при помощи пальца или наглядно. Для этого делаем следующее:

1. Под автомобилем, в передней части, откручиваем заливную пробку коробки передач.
2. Если жидкость начинает вытекать, значит уровень жидкости достаточный. Если нет — проверяем пальцем. Оптимальное количество жидкости должно достигать уровня кромки заливного отверстия.
3. Также текущий уровень смазки можно проверить, после того, как сольёте его в ёмкость. Это покажет, сколько вещества было в агрегате.

В более современных моделях вместо заливной пробки устанавливается щуп. При его помощи проверить количество смазки относительно просто:

1. Выкручиваем пробку-щуп.
2. Вытираем от остатков масла. Это делается потому, что ранее вещество могло попасть выше настоящего уровня во время движения автомобиля.
3. Помещаем чистый щуп в «спокойную» коробку.
4. Вынимаем и определяем сколько смазывающей жидкости в данный момент. В случае когда жидкость касается нижней отметки (MIN) — минимальный допустимый уровень. Оптимальный уровень масла, если оно окрасило щуп до верхней отметки (MAX).

Шаг 2 — Сливаем масло

1. Первым делом, снимаем с сапуна резиновую пробку, затем прочищаем сапун при помощи проволоки и снова закрываем его пробкой. Этим действием вы уравниваете внутреннее давление в коробке передач.
2. Дальше, откручиваем болтовую сливную пробку. В обоих случая её можно найти в нижней части коробки передач.
3. Сливаем жидкость в заранее приготовленную ёмкость. На «горячую» машину жидкость стекает быстрее, но в целом на это уйдёт несколько минут.
4. После слива жидкости сливное отверстие закрывается.

Шаг 3 — Замена масла

В автомобилях ВАЗ 2109 заливное отверстие, как и сливное находится снизу. Для замены осуществляем следующее:

1. Отворачиваем заливную пробку.
2. Используя шприц наполняем коробку передач смазывающим веществом. Прекращаем процедуру, когда жидкость достигнет края кромки отверстия.
3. Закрываем пробку заливного отверстия.

Стоит отметить, что для 5-ти ступенчатых трансмиссий стоит заливать смазывающее вещество больше нормы на 300–350 мл. В противном случае при работе коробки на 5-й передаче, она может «жаловаться» на недостаток жидкости, даже если оно залито до краёв.

Для этого необходимо:

1. Приподнять домкратом (или любым другим доступным или удобным образом) противоположную заливному отверстию сторону автомобиля. Это не позволит дополнительной жидкости вытекать.
2. В приподнятом состоянии залить дополнительную порцию смазывающего вещества.
3. Закрыть заливное отверстие пробкой и вернуть авто в горизонтальное положение.

Для того чтобы поменять масло в ВАЗ 2109 через отверстие для щупа, проделываем такие процедуры:

1. Открываем капот.
2. Вынимаем пробку-щуп.
3. Используя воронку или же шприц, заливаем смазывающую жидкость в заливное отверстие.
4. Заливая вещество, следует проверять текущий уровень при помощи щупа. Когда уровень достигнет отметки MAX, процесс заливки прекращаем.
5. Закрываем пробку-щуп.

Замена масла в коробке передач ВАЗ 2109 завершена. Теперь КПП в вашем авто прослужит дольше и не будет беспокоить вас неисправной работой.
