Распиновка мус лада калина

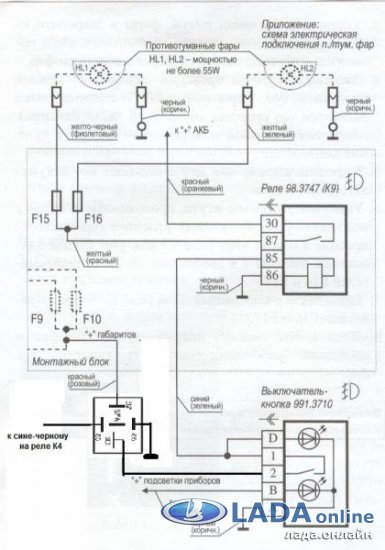

Схема подключения ПТФ на Калину

В комплекте идет инструкция по установке:

А также схема (фото слева). Схема может быть доработана (фото справа) добавлением еще одного реле, которое не позволит гореть противотуманкам после выключения зажигания.

Схема подключения кнопки противотуманок:

Для владельцев Лада Калина с МУС схема подключения противотуманок следующая:

Распиновка контактов МУС Лада Калина:

• Контакт 1 — к ЗПТО
• Контакт 2 — кнопка управления ЗПТО
• Контакт 3 — индикатор (светодиод) состояния ПТФ (включены или выключены);
• Контакт 4 — вывод включения реле ПТФ
• Контакт 30 — 12в (постоянный + приходящий от АКБ)
• Контакт 31 — Общий минус (масса).
• Контакт 56 — К ближнему и дальнему свету фар.
• Контакт 58 — К габаритным огням.
• Контакт 58b -выход (регулируемое напряжение)на подсветку ручек, кнопок и панели приборов.
• Контакт XZ — (+) от замка зажигания

Напомним, что другие фотоотчеты вы можете найти в разделе Тюнинг Лада Калина.

Схема задней проводки Калина 2

1, 2 – колодки жгута проводов заднего к колодкам жгута проводов панели приборов; 3 – боковой указатель поворотов правый; 4 – боковой указатель поворотов левый; 5 – датчик ручного тормоза; 6 – колодка жгута проводов заднего к контактам жгута проводов двери задка; 7 – блок освещения салона; 8 – выключатель в ремне безопасности водителя; 9 – фонарь освещения багажника; 10 – модуль электробензонасоса; 11 – фонарь правый; 12 – колодка жгута проводов заднего к контактам жгута проводов двери задка; 13 – фонарь левый; 14 – колодка жгута проводов заднего к колодке жгута проводов задней левой двери; 15 – колодка жгута проводов заднего к колодке жгута проводов задней правой двери; 16 – колодка жгута проводов заднего к колодке жгута проводов передней правой двери; 17 – колодка жгута проводов заднего к колодке жгута проводов передней левой двери; 18 – блок управления надувных подушек безопасности; 19 – колодка жгута проводов заднего к колодке жгута проводов переднего; 20 – колодка жгута проводов заднего к колодке жгута проводов датчиков системы парковки; 21 – блок управления и блок сигнализации системы безопасной парковки; 22 – отключатель системы парковки; 23 – динамик системы безопасной парковки; 24 – выключатель плафона освещения салона в стойке двери водителя; 25 – выключатель плафона освещения салона в стойке правой передней двери; 26 – выключатель плафона освещения салона в стойке правой задней двери; 27 – выключатель плафона освещения салона в стойке левой задней двери; 28 – выключатель электрообогревателя правого сиденья; 29 – выключатель электрообогревателя левого сиденья; 30 – электрообогреватель правого сиденья; 31 – электрообогреватель левого сиденья; 32 – преднатяжитель ремня безопасности водителя; 33 – преднатяжитель ремня безопасности пассажира; 34 – центральный блок кузовной электроники; 35 – датчик системы автоматической очистки стекол (датчик дождя); 36 – регулятор чувствительности датчика дождя; 37 – колодка жгута проводов заднего к колодке жгута проводов панели приборов; 38 – датчик скорости правый задний; 39 – датчик скорости левый задний.

Электрическая схема автомобиля ВАЗ 1118

Электросхемы различных частей автомобиля лада-калина — ваз 1118 (ваз 1117 и ваз 1119). Начала описания — схему соединения жгутов, смотрите тут. Для увеличения изображения кликните на схему и сохраните на ПК. Все материалы предоставлены бесплатно.

Электросхема проводки водительской двери Ваз 1117, Ваз 1118, Ваз 1119

1 — к заднему жгуту проводов; 2 — к левому переднему динамику; 3 — электордвигатель стеклоподъемника; 4 — левый передний замок; 5,6 — к блоку переключателей; 7,8 — колодка жгута проводов блока переключателей.

Электросхема правой передней двери Ваз 1117, Ваз 1118, Ваз 1119

1 — к заднему жгуту проводов; 2 — к правому переднему динамику; 3 — электродвигатель стеклоподъемника; 4 — правый передний замок; 5 — к переключателю стеклоподъемника; 6 — переключатель стеклоподъемника.

Электросхема задней двери ваз 1118

1 — к жгуту проводов панели приборов; 2 — электродвигатель стеклоочистителя ваз-1118; 3 — датчик положения капота; 4 — датчик уровня тормозной жидкости.

Электросхема двери задка и номерного знака

1 — электродвигатель стеклоочистителя двери задка; 2 — дополнительный стоп сигнал ваз-1118; 3, 4 — к заднему жгуту проводов; 5 — моторедуктор блокировки привода замка багажного отделения; 6 — замок багажного отделения; 7 — элемент обогрева заднего стекла; 8 — к номерному знаку; 9 — от фонарей освещения к жгуту двери задка; 10,11 — фонарь освещения номерного знака.

Схема подключения фар Ваз 1117, Ваз 1118, Ваз 1119

Ближни свет фар включается посредством выключателя 5 и замка зажигания. Так ток, от контаката «А» проходит через замок зажигания, через выключатель 5, через предохранители распределительного блока F12 и F 13, соответсвенно предохранители ближнего света правой и левой фары и подается на блок фары. Дальний свет фар включается через замок зажигания, выеключатель 5, затем ток поступает на переключатель 4, где через контакт 56а питается бело синий провод идущий к контакту катушке реле К7. При включении реле К7, ток протекает через его контакты (контакты 3 и 5 монтажного блока) затем через предохранители F14 и F 15, соответсвенно дальний свет правой и левой фары и подается на фары. При этом также питается и контрольный светодиод индицирующий о включении дальнего света 2.

Электросхема подключения корректора фар

Напряжение от аккумулятора, через замок зажигания 4, через предохранители в монтажном блоке F 12 и 13 поступает к корректорам фар. Смещение стержня корректора зависит от разницы напряжения между выводом 6 и 7. То есть за счет резистора в блоке управления корректором 3, происходит ограничение напряжение на корректор. При этом происходит перемещение стержня корректора, который в свою очеред и задает угол поворота для отражателя.

Электросхема подключения фар противотуманного света

1 — предохранитель в монтажном блоке, 2 — иммобилизатор; 3 — задние противотуманные фонари, 4 — блок управления наружным освещением, 5 — замок зажигания, А- к источникам питания.

Продолжение описания схем электрооборудования лада — ваз 1117.

РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

Схема системы зажигания Лада Калина Люкс

1 — датчик контрольной лампы давления масла; 2 — датчик указателя температуры охлаждающей жидкости; 3 — блок предохранителей дополнительный; 4 — предохранители электровентилятора системы охлаждения двигателей; 5 — реле электробензонасоса; 6 — реле электровентилятора системы охлаждения двигателя; 7 — реле зажигания; 8 — реле 2 электровентилятора системы охлаждения двигателя; 9 — реле 3 электровентилятора системы охлаждения двигателя; 10 — электровентилятор системы охлаждения двигателя; 11 — датчик положения дроссельной заслонки; 12 — регулятор холостого хода; 13 — датчик температуры охлаждающей жидкости; 14 — колодка диагностики; 15 — колодка жгута системы зажигания к колодке жгута панели приборов; 16 — электромагнитный клапан продувки адсорбера; 17 — датчик скорости; 18 — колодка жгута системы зажигания к колодке жгута панели приборов 2; 19 — датчик массового расхода воздуха; 20 — датчик положения коленчатого вала; 21 — датчик кислорода; 22 — контроллер; 23 — датчик неровной дороги; 24 — датчик кислорода диагностический; 25 — колодка жгута катушек зажигания к колодке жгута системы зажигания; 26 — катушки зажигания: 27 — колодка жгута системы зажигания к колодке жгута катушек зажигания; 28 — свечи зажигания; 29 — форсунки; 30 — резистор; 31 — датчик давления системы кондиционирования воздуха; 32 — колодки жгута системы зажигания и жгута проводов форсунок; 33 — датчик фаз; 34 — датчик детонации.

Жгут проводов системы зажигания -11184-3724026-10. Жгут проводов катушек зажигания -1118-3724148-00. Жгут проводов форсунок -11184-3724036. А — к клемме «плюс» аккумуляторной батареи.

Какие выбрать фары

Заводская технология предусматривает монтаж фар в люксовой комплектации. Ведь на сегодняшний день такие изделия выпускаются многими производителями, большими и мелкими.

В торговой сети можно встретить следующие виды изделий:

• Продукция под брендом Bosch продается всегда в комплекте (2 шт.) и отличается достаточно прочным стеклом и хорошим качеством светового потока. Можно сказать, что это самый надежный вариант, но и его цена заметно выше всех остальных аналогов.
• ПТФ производства во многом схожи с вышеописанными, но на самом деле их качество заметно уступает первому варианту. Единственное преимущество – более низкая стоимость.
• Противотуманные фары Киржач на Калину имеют линзообразные выпуклые стекла, что позволяет концентрировать световой поток и направлять его именно туда, куда требуется. Довольно добротное и надежное решение.
• Изделия под брендом ПроСпорт и другими подобными марками выпускаются китайскими заводами. Судить об их надежности и качестве сложно, так как один вариант может быть отличным, а второй выйдет из строя за очень короткий срок.

Продукция концерна Бош и здесь на ведущих ролях

Вопрос, какие противотуманные фары лучше на Калину, вызывает ряд споров, поэтому решение за вами. Как показывает практика, самые популярные варианты — это Бош и Киржач.

Разъем к модулю управления светотехникой ВАЗ 1118, ВАЗ 2170-72, ВАЗ 2190, ВАЗ 2192 (12 клемм) в сборе с проводами

Уважаемые покупатели, во избежание ошибок при отправке разъема 2170-3709820АХ с проводами к модулю управления светотехникой ВАЗ 1118, ВАЗ 2170, ВАЗ 2172, ВАЗ 2190, ВАЗ 2192, в строке «Комментарий» указывайте для какого МУС , модель вашего автомобиля, год выпуска.

Модули управления светотехникой являются одними из главных конструктивных элементов транспортного средства, которые предназначены для коммутации электрических цепей управления наружным освещением, передними и задними противотуманными огнями, регулирования уровня освещения органов управления и приборов, управления углом наклона светового луча автомобильных фар.

Модули управления светотехникой в автомобилях Лада Калина, Приора, Калина 2, Гранта, Приора 2 и их модификаций находятся слева от рулевого управления. Выглядят они так.

Как видно они состоят из переключателя света и корректора ближнего света фар. Выглядят привлекательно, современно, не только красиво вписываются в салон, но и очень просты в использовании, не нужно отвлекаться от дороги, всё расположено рядом от водителя.

Контактный носитель 1118-3724500 с 12 контактами в сборе с проводами, являющийся одним из элементов подпанельного жгута, для подключения к модулю управления светотехникой 11180-3709820 (344.3769, 345.3769) Lada Калина (1117, 1118, 1119); 21700-3709820 (521.3769, 522.3769) Lada Приора (2170) ; 21900-3709820 (50.3769, 50.3769-01, 50.3769-02) Lada Гранта (2190), Lada Калина FL (2192, 2194); 21720-3709820 (58.3769, 582.3769) Lada Приора FL (2172) и их модификаций. Может быть использован разъём для самостоятельного изготовления кабеля. Контакты уже обжаты на проводах (длина проводов 100 мм) и вставлены в разъем согласно распиновке, можно ставить на автомобиль.

С помощью данных блоков (МУС) 11180-3709820 (344.3769, 345.3769) Lada Калина (1117, 1118, 1119); 21700-3709820 (521.3769, 522.3769) Lada Приора (2170); 21900-3709820 (50.3769, 50.3769-01, 50.3769-02) Lada Гранта (2190), Lada Калина FL (2192, 2194) ; 21720-3709820 (58.3769, 582.3769) Lada Приора FL (2172) и их модификаций идет управления светом, путем переключения ручки и двух кнопок.

Замена разъема 1118-3724500 (12 pin) в сборе с проводами на подпанельном жгуте, для соединения с модулем управления светом 11180-3709820 (344.3769, 345.3769) Lada Калина (1117, 1118, 1119) ; 21700-3709820 (521.3769, 522.3769) Lada Приора (2170); 21900-3709820 (50.3769, 50.3769-01, 50.3769-02) Lada Гранта (2190), Lada Калина FL (2192, 2194); 21720-3709820 (58.3769, 582.3769) Lada Приора FL (2172) и их модификаций, может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.

Другие артикулы товара и его аналогов в каталогах: 1118-3724500, 111803709820 АХ, 217003709820 АХ, 219003709820 АХ.

Lada Калина (1117, 1118, 1119); Lada Приора (2170); Lada Гранта (2190), Lada Калина FL (2192, 2194); Lada Приора FL (2172).

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить разъем для подключения модуля управления светом в автомобиле семейства Лада Калина, Приора, Гранта.

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Модули управления светотехникой (МУС) 344.3769, 345.3769. Распиновка.

Модули управления светотехникой (МУС) 344.3769, 345.3769. Распиновка.

Подключение: колодка 1118-3724500. Применяемость: Лада Калина (1117, 1118, 1119).

Модуль управления светотехникой Лада Калина.

Модули управления светотехникой 344.3769, 345.3769 предназначены для коммутации электрических цепей управления наружным освещением, передними и задними противотуманными огнями, регулирования уровня освещения органов управления и приборов, управления углом наклона светового луча автомобильных фар.

Нумерация и назначение контактов.

Основные характеристики.

Номинальное напряжение, В: 12.

Номинальная нагрузка:

• Активная: 2 мА контакт G, 0,001-0,1 А контакт 2 (нагрузка коммутируется на контакт 31).
• Индуктивная, при 100 мГн: 0,15 А контакт 4.
• Ламповая: 35 Вт (3,3 А) контакт 58b, 10 А контакт 56 и контакт 58.

Цвет видовой поверхности: черный.

Цвет символов: белый.

Цвет подсветки символов: светло-зеленый.

Цвет подсветки сигнализаторов: задние противотуманные фонари — желтый, передние противотуманные фары — светло-зеленый.

Схема передней проводки Калина 2

1 – фара правая; 2 – электродвигатель омывателей; 3 – фара левая; 4 – стартер; 5 – батарея аккумуляторная; 6 – блок предохранителей основной; 7 – генератор; 8 – сигнал звуковой; 9, 10, 11 – колодки жгута проводов переднего к колодкам жгута проводов панели приборов; 12 – электродвигатель вентилятора климатической установки; 13 – электровентилятор системы охлаждения двигателя; 14 – гидроагрегат АБС; 15 – датчик скорости правый передний; 16 – датчик скорости левый передний; 17 – колодка жгута проводов переднего к колодке жгута проводов заднего; 18 – противотуманная фара правая; 19 – противотуманная фара левая; 20 – датчик температуры окружающего воздуха; 21 – выключатель лампы света заднего хода; 22 – компрессор кондиционера; 23 – сигнал звуковой тревожный; 24 – электродвигатель омывателя заднего стекла.

Схема зажигания Калина 2

1 – датчик контрольной лампы давления масла; 2 – генератор; 3 – дроссельный патрубок с электроприводом; 4 – датчик температуры охлаждающей жидкости; 5 – колодка жгута проводов системы зажигания к колодке жгута проводов панели приборов; 6 – электромагнитный клапан продувки адсорбера; 7 – датчик давления системы кондиционирования воздуха; 8 – датчик массового расхода воздуха; 9 – датчик положения коленчатого вала; 10 – датчик концентрации кислорода; 11 – контроллер; 12 – датчик концентрации кислорода диагностический; 13 – колодки жгута проводов системы зажигания и жгута проводов катушек зажигания; 15 – катушки зажигания; 16 – свечи зажигания; 17 – форсунки; 18 – колодки жгута проводов системы зажигания и жгута проводов форсунок; 19 – датчик фаз; 20 – датчик детонации.

Модули управления светотехникой (МУС) 344.3769, 345.3769. Распиновка.

Модули управления светотехникой (МУС) 344.3769, 345.3769. Распиновка.

Подключение: колодка 1118-3724500. Применяемость: Лада Калина (1117, 1118, 1119).Модуль управления светотехникой Лада Калина.

Модули управления светотехникой 344.3769, 345.3769 предназначены для коммутации электрических цепей управления наружным освещением, передними и задними противотуманными огнями, регулирования уровня освещения органов управления и приборов, управления углом наклона светового луча автомобильных фар.

Нумерация и назначение контактов.Контакт

Назначение
G	к моторедуктору корректора света фар
56b	к моторедуктору корректора света фар
58b	к источникам подсветки
31	«Масса»
Xz	+ 12 В (от клеммы «15» выключателя замка зажигания)
56	к переключателю ближнего/дальнего света фар
1	от задних противотуманных фонарей
2	к реле задних противотуманных фонарей
3	от передних противотуманных фар (только для МУС 345.3769)
4	к реле передних противотуманных фар (только для МУС 345.3769)
58	к лампам габаритных огней
30	+ 12 В (от клеммы «30» выключателя замка зажигания)

Основные характеристики.

Номинальное напряжение, В: 12.

Номинальная нагрузка:

• Активная: 2 мА контакт G, 0,001-0,1 А контакт 2 (нагрузка коммутируется на контакт 31).
• Индуктивная, при 100 мГн: 0,15 А контакт 4.
• Ламповая: 35 Вт (3,3 А) контакт 58b, 10 А контакт 56 и контакт 58.

Цвет видовой поверхности: черный.

Цвет символов: белый.

Цвет подсветки символов: светло-зеленый.

Цвет подсветки сигнализаторов: задние противотуманные фонари — желтый, передние противотуманные фары — светло-зеленый.

Электросхемы Лада Калина 2 хэтчбек (люкс)

В этом разделе размещены схемы электрооборудования новой Калины (ВАЗ 2192) комплектации «люкс».

Схема передней электропроводки Калина 2

1 – фара правая; 2 – электродвигатель омывателей; 3 – фара левая; 4 – стартер; 5 – батарея аккумуляторная; 6 – блок предохранителей основной; 7 – генератор; 8 – сигнал звуковой; 9, 10, 11 – колодки жгута проводов переднего к колодкам жгута проводов панели приборов; 12 – электродвигатель вентилятора климатической установки; 13 – электровентилятор системы охлаждения двигателя; 14 – гидроагрегат АБС; 15 – датчик скорости правый передний; 16 – датчик скорости левый передний; 17 – колодка жгута проводов переднего к колодке жгута проводов заднего; 18 – противотуманная фара правая; 19 – противотуманная фара левая; 20 – датчик температуры окружающего воздуха; 21 – выключатель лампы света заднего хода; 22 – компрессор кондиционера; 23 – сигнал звуковой тревожный; 24 – электродвигатель омывателя заднего стекла.

Схема панели приборов Калина 2

1,2 – колодки жгута проводов панели приборов к колодкам жгута проводов переднего; 3, 4 — колодки жгута проводов панели приборов к колодкам жгута проводов заднего; 5 – модуль управления светотехникой; 6 – выключатель зажигания; 7 – переключатель режимов бортового компьютера; 8 – переключатель стеклоочистителей; 9 – комбинация приборов; 10 – переключатель световой сигнализации; 11 – выключатель привода замка багажника; 12 – колодка диагностики; 13 – колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока; 14 – выключатель обогрева заднего стекла; 15 – выключатель аварийной сигнализации; 16 – выключатель сигнала торможения; 17 – мультимедийная система; 19 – устройство вращающееся; 20 – модуль надувной подушки безопасности водителя; 21 – выключатель звукового сигнала; 22 – монтажный блок: К1 – реле электровентилятора системы охлаждения двигателя; К2 – реле включения блокировки дверей; К3 – дополнительное реле стартера; К4 – дополнительное реле; К6 – реле стеклоочистителя; К7 – реле включения дальнего света фар; К8 – реле звукового сигнала; К9 – реле включения ближнего света фар; К10 – реле включения обогрева заднего стекла; К11 – главное реле; К12 – реле топливного насоса; 23 – электроусилитель рулевого управления; 24 – прикуриватель; 25 – плафон освещения вещевого ящика; 26 – выключатель освещения вещевого ящика; 27 – колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания; 28 – контроллер системы управления двигателем; 29 – колодка жгута проводов панели приборов к колодке жгута проводов заднего 4; 30 – педаль акселератора электронная; 31 – резистор добавочный; 32 – электродвигатель отопителя; 33 – датчик солнечной радиации; 35 – реле (К13) электровентилятора системы охлаждения двигателя 3; 36 – реле (К16) компрессора; 37 – реле (К14) обогрева ветрового стекла; 38 – реле (К15) обогрева ветрового стекла 2; 39 – регулятор корректора фар; 40 – выключатель сигнала положения педали сцепления; 41 – модуль надувной подушки безопасности пассажира; 42 – датчик температуры испарителя; 44 – элемент обогрева ветрового стекла; 46 – выключатель обогрева ветрового стекла; 47 – центральный блок кузовной электроники; 48 – микромоторедуктор заслонки распределителя воздушного потока; 50 – контроллер системы автоматического управления климатической установкой; 51 – микромоторедуктор смешивания потоков воздуха; 52 – микромоторедуктор привода заслонки рециркуляции.

Все остальные схемы подходят от комплектаций «норма» и «стандарт».

Распиновка ЦБКЭ

Расположение контактных разъемов ЦБКЭ показано на рисунке:

Разъем ХР1:

1. Вход / выход. Шина CAN (L – линия)
2. Вход / выход. Шина CAN (Н – линия)
3. Вход / выход. Управление обогревом заднего стекла
4. Выход. Реле обогрева ветрового стекла
5. Вход. Выключатель аварийной сигнализации
6. Вход. Выключатель привода замка багажника
7. Вход. Переключатель стеклоочистителя ветрового стекла (Положение «Прерывисто»)
8. Вход. Переключатель стеклоочистителя ветрового стекла (Положение «Малая скорость»)
9. Вход. Переключатель стеклоочистителя ветрового стекла (Положение «Большая скорость»)
10. Вход. Омыватель ветрового стекла
11. Выход. Реле обогрева сидений
12. Выход. Выключатель обогрева ветрового стекла
13. Вход / выход. Модуль управления светотехникой (Режим «Автоматическое освещение») – для 21900-3840080-20Не задействован – для 21900-3840080-10
14. Клемма 15
15. Вход. Выключатель подкапотной лампы
16. Вход. Переключатель световой сигнализации (Указатели поворота «Левый борт»)
17. Вход. Переключатель световой сигнализации (Указатели поворота «Правый борт»)
18. Вход / выход. Управление реле дальнего света фар
19. Выход. Реле ближнего света фар
20. Вход. Модуль управления светотехникой (Режим «Ближний свет»)

Разъем ХР2:

1. Выход. Тревожный звуковой сигнал
2. Выход. Электродвигатель стеклоочистителя ветрового стекла (Режим «Малая скорость»)
3. Клемма 30 (Указатели поворота, дневные ходовые огни, слаботоковые сигналы)
4. Выход. Указатели поворота «Левый борт»
5. Выход. Указатели поворота «Правый борт»
6. Выход. Дневные ходовые огни
7. Вход / выход. Парковое положение стеклоочистителя ветрового стекла
8. Выход. Электродвигатель стеклоочистителя ветрового стекла (Режим «Большая скорость»)
9. Клемма 30 (Электродвигатель стеклоочистителя ветрового стекла, внутреннее освещение)
10. Клемма 30 (Электростеклоподъемники, замки дверей и багажника)

Разъем ХР3:

1. Выход. Освещение багажника – для 21900-3840080-20Не задействован – для 21900-3840080-10
2. Выход. Питание переключателей электростеклоподъемников
3. Вход. Переключатель электростеклоподъемника задней левой двери – для 21900-3840080-20Не задействован – для 21900-3840080-10
4. Вход. Переключатель электростеклоподъемника задней правой двери – для 21900-3840080-20Не задействован – для 21900-3840080-10
5. Вход. Переключатель электростеклоподъемника передней правой двери
6. Выход. Зеркало электроуправляемое правое (Режим «Вверх / вниз») – для 21900-3840080-20Не задействован – для 21900-3840080-10
7. Выход. Зеркало электроуправляемое правое (Режим «Вправо / влево») – для 21900-3840080-20Не задействован – для 21900-3840080-10
8. Вход / выход. Шина LIN
9. Корпус (Слаботоковые нагрузки)
10. Выход. Привод замка багажника
11. Выход. Блок освещения салона
12. Вход. Сигнал срабатывания подушек безопасности
13. Вход. Регулятор чувствительности датчика дождя – для 21900-3840080-20Не задействован – для 21900-3840080-10
14. Вход. Выключатель освещения багажника
15. Вход / выход. Шина CAN (L – линия)
16. Вход / выход. Шина CAN (Н – линия)
17. Вход. Выключатель передней правой двери
18. Вход. Выключатель задних дверей пассажиров
19. Автозапуск (для системы Lada Connect)
20. Вход. Выключатель передней левой двери

Разъем ХР4:

1. Выход. Внутреннее освещение автомобиля (Режим «энергосбережения»)
2. Выход. Моторедуктор замка двери водителя
3. Выход. Электростеклоподъемник передней левой двери
4. Выход. Электростеклоподъемник передней правой двери
5. Выход. Электростеклоподъемник задней левой двери – для 21900-3840080-20Не задействован – для 21900-3840080-10
6. Выход. Электростеклоподъемник задней правой двери – для 21900-3840080-20Не задействован – для 21900-3840080-10
7. Корпус (Сильнотоковые нагрузки)
8. Выход. Моторедукторы замков дверей пассажиров
9. Выход. Общий «правого борта»
10. Выход. Общий «левого борта»

Схема задней проводки Калина 2

1, 2 – колодки жгута проводов заднего к колодкам жгута проводов панели приборов; 3 – боковой указатель поворотов правый; 4 – боковой указатель поворотов левый; 5 – датчик ручного тормоза; 6 – колодка жгута проводов заднего к контактам жгута проводов двери задка; 7 – блок освещения салона; 8 – выключатель в ремне безопасности водителя; 9 – фонарь освещения багажника; 10 – модуль электробензонасоса; 11 – фонарь правый; 12 – колодка жгута проводов заднего к контактам жгута проводов двери задка; 13 – фонарь левый; 14 – колодка жгута проводов заднего к колодке жгута проводов задней левой двери; 15 – колодка жгута проводов заднего к колодке жгута проводов задней правой двери; 16 – колодка жгута проводов заднего к колодке жгута проводов передней правой двери; 17 – колодка жгута проводов заднего к колодке жгута проводов передней левой двери; 18 – блок управления надувных подушек безопасности; 19 – колодка жгута проводов заднего к колодке жгута проводов переднего; 20 – колодка жгута проводов заднего к колодке жгута проводов датчиков системы парковки; 21 – блок управления и блок сигнализации системы безопасной парковки; 22 – отключатель системы парковки; 23 – динамик системы безопасной парковки; 24 – выключатель плафона освещения салона в стойке двери водителя; 25 – выключатель плафона освещения салона в стойке правой передней двери; 26 – выключатель плафона освещения салона в стойке правой задней двери; 27 – выключатель плафона освещения салона в стойке левой задней двери; 28 – выключатель электрообогревателя правого сиденья; 29 – выключатель электрообогревателя левого сиденья; 30 – электрообогреватель правого сиденья; 31 – электрообогреватель левого сиденья; 32 – преднатяжитель ремня безопасности водителя; 33 – преднатяжитель ремня безопасности пассажира; 34 – центральный блок кузовной электроники; 35 – датчик системы автоматической очистки стекол (датчик дождя); 36 – регулятор чувствительности датчика дождя; 37 – колодка жгута проводов заднего к колодке жгута проводов панели приборов; 38 – датчик скорости правый задний; 39 – датчик скорости левый задний.

Схема модуля управления светом (МУС) Калина 2

А1 — переключатель наружного освещения; А2 — выключатель задних противотуманных фонарей; А3 — устройство управления задними противотуманными огнями; А4 — выключатель передних противотуманных фар; А5 — устройство управления передними противотуманными фарами; А6 — устройство включения габаритных огней; HL1, HL2 — светодиоды подсветки указателя и символа наружного освещения; HL3 … HLn — светодиоды подсветки условных обозначений (символов) .

1 + 12В. (Берется от центрального блока, сигнал включения габаритов). 2 К задним противотуманным огням. 3 К передним противотуманным фарам. 4 К дневным ходовым огням. 30 + 12В к клемме генератора(30) 31 Корпус. 56 К лампам ближнего света фар. 58 К габаритным огням и цепи источников подсветки. Xz К замку зажигания (+ 12В, клемма 15).

Лада Калина Хэтчбек 2010, 80 л. с. — тюнинг

Лада Калина, 2012

Комментарии 54

Здравствуйте, подскажите чтобы горели туманки передние, что нужно замокнуть, чтоб ни чего не зжечь?МУСа нет, нужно проверить!

я вообще этот блок выкинул, поставил 2 реле 4х контактных и переключатель на поворотник с иномарки и все дала. а за схемку распиновки огромное спс)

На габариты идет черно-белый кабель (58) от контакта #9, который в МУС включается от контакта #11 — розовый кабель (30). На ближний свет идет зеленый кабель (56) от контакта#12, который в МУС включается от контакта #10 — сине-черный кабель (Xz).ИМХО: коротить перемычками без последствий можно только контакты #10 с #12. Контакты #10 и #9 никогда в МУС не перемыкаются, соответственно, при их перемыкании и повороте ручки в положение «габариты» или «ближний свет» происходит перемыкание контактов #10 и #11 (розовый и сине-черный кабели). Отсюда и ваш феномен работающего двигателя без ключа поскольку на зажигание идет 12 вольт в обратном направлении через сине-черный кабель. Насколько это небезопасно для электрики и электроники для меня лично сомнительно…

Безопасно, я попробовал . При установке перемычки между контактами 10 и 9 и включении МУС в положение «габариты» соединенными оказываются контакты 9, 10 и 11, а в положении «ближний свет» к ним прибавляется еще и 12, то есть, соединены ВСЕ четыре (как если бы поставить обе перемычки). Но плюс он и в Африке плюс, он не может идти в «ту» или «обратную» сторону, плюсом 12В плюс 12В не пережжёшь, по крайней мере, в данном случае. Да, зажигание поддерживается во включенном состоянии, если поставить МУС на «габариты» (оно также ВКЛючается без ключа, как если бы ключ был вставлен и повернут на зажигание: загорается приборка, включается вентилятор печки и т.п.). Мне это тоже показалось удобным, на прошлой машине был автозапуск, а на этой его ПОКА нет, но, спасибо MurZone, теперь мы знаем промежуточное решение, как не мерзнуть рядом с машиной пока она греется. Жаль, что при включенном зажигании не закрываются с ключа двери (хотя и ОТкрываются), но их, если надо, можно закрыть и вручную механически. Я решил пойти немного дальше и не просто накинул перемычку, а припаял отводы ко всем четырем проводам (9,10, 11 и 12) и вывел их в две релюшные колодки — может быть, когда-нибудь реализую более сложные алгоритмы включения-выключения (тогда понадобится еще и минус с 8-го контакта). А пока вместо реле воткнул перемычку между 10 и 9 и очень доволен . Кстати, если почему-либо не хотите эффекта поддержки зажигания при включенных габаритах, просто поставьте в перемычку диод.

Корзина

Блок управления стеклопакетом «Норма» 1118 – 6512010 на ВАЗ 11183 «Калина»

Aktuator На автомобилях семейства «Калина» может устанавливаться 2 типа невзаимозаменяемых (по проводке) контроллера управления стеклопакетом 1118 – 6512010 и 11180 – 3763040 . 1118 – 6512010 имеет один, 25 -ти контактный разъем подключения, 1118 – 3763040 ( 1118 – 3763040 — 10 ) — два разъема.

Система дистанционного управления стеклопакетом «норма» на а/м ВАЗ 11183 , Калина. Управляет стеклоподъемниками и центральным запиранием дверей. При снятии разъема двигатель не заводится, устройство выполняет часть противоугонных функций.

Подключение

№	Цвет провода	Назначение, адресация
1

* Подходит обычный датчик удара от любой сигнализации (Alligator, Saturn, Clifford, A.P.S.).

+ 12 В подключаем на 12 контакт; корпус – на 6 ‑й; сигнальный провод (на нем появляется масса в момент активности) подключаем на 1 ‑й контакт.

При обычной постановке на охрану «Калина» теперь реагирует и на удар по кузову (гудит гудком и моргает поворотниками). Аналогично можно вместо датчика удара подключить датчик объема (например, одноуровневый MMS‑ 1 ).

Также можно подключить пейджер: + 12 V передатчика пейджера на 12 контакт, минус на 21 контакт.

Блок управления стеклопакетом 1118 – 3763040 (- 10 ) на ВАЗ 11183 «Калина»

Вход внешнего датчика удара или объема (Не используется)*
2	Розово/Черный	К выключателю блокировки дверей в блоке переключателей
3	Коричнево/Зеленый	К‑Line. К Кл. 71 Контроллера ЭСУД, Кл. 18 АПС‑ 6
4	Коричневый	Соединяется с массой при закрывании двери водителя
5	Серый	К элементу обогрева заднего стекла
6	Черный	Масса
7	Розово/Белый	К выключателю блокировки дверей в блоке переключателей
8	Желто/Голубой	В комбинацию приборов, к индикатору АПС‑ 6
9	Черно/Белый	Соединяется с массой при открывании капота. C ВК подкапотной лампы
10	Два Бело/Красных	Соединяется с массой при открывании задних дверей
11	Коричнево/Красный	Соединяется с массой при открывании правой передней двери
12	Выход 12 V питания внешнего датчика (Не используется)*
13	Не используется
14	Желтый	Импульс + 12 V, закрывания всех дверей и багажника
15	Красно /Голубой	К кл. 14 АПС‑ 6
16	Голубой с Черным	К левому указателю поворотов
17	Красно/Голубой	Импульс + 12 V, открывания дверей пассажиров
18	Красно/Черный	Импульс + 12 V, открывания двери водителя
19	Розово/Красный	Импульс + 12 V, открывания замка багажника
20	Желто/Голубой	К клемме « 15 », через предохранитель F 9 , в монтажном блоке
21	Серо/Черный	«-» Реле звукового сигнала
22	Бело/Голубой	Соединяется с массой при открывании двери водителя
23	Красный	К постоянному плюсу через предохранитель F 5 , в монтажном блоке
24	Голубой	К правому указателю поворота
25	Бело/Черный	Соединяется с массой при открывании багажника

Плата контроллера
Плата контроллера

Признак

Возможные причины	Метод устранения
Не читается код ключа

1 . 1 Неисправность в цепи катушки связи ВЗ

1 . 2 Неисправность в цепи от колодки к катушке связи до ЭБУ АПС

1 . 3 Отсутствует транспордер в ОК

1 . 4 Неисправен транспондер в ОК(выявляется при проведении пред.прод.подготовки)

1 . 5 Неисправен транспордер в РК(выявляется при проведении пред.прод.подготовки)

1 . 6 Неисправность входной транспордерной цепи в ЭБУ АПС

1 . 8 Оторвалась катушка связи от накладки ВЗ с внутренней стороны

Сокращения: ИС – индикатор состояния; ВЗ – выключатель зажигания; ОК – обучающий ключ; РК – рабочий ключ; ПДУ – пульт дистанционного управления; КСУД – контроллер системы управления двигателем; ЭБУ – электронный блок управления

Блок управления электропакетом Калина используется для автоматического поднимания и опускания окон, контроля дверей. Дополнительно он дает возможность контроля срабатывания сигнализации и открытия багажника.

Если речь идет о luxе комплектации Калина 2, то блок управления электропакетом отвечает за блокировку замка зажигания. Именно поэтому любые сбои в его работе негативным образом отражаются на ходовых качествах транспортного средства.

Подготовка к замене и необходимое оборудование

Для замены старого переключателя Вам понадобится крестовая отвертка, сухая чистая ткань или плотные салфетки. Ну и, разумеется, новая деталь. Перед тем, как менять подрулевой переключатель поворотов калина, предстоит аккуратно добраться до него, так как подобные процедуры, обычно, проводятся редко. Не забудьте отключить клемму отрицательного ввода аккумулятора.

Первый этап подготовки – снятие руля. Первым делом переместите его в самое нижнее положение. Крестовой отверткой аккуратно вывинчиваем 7 креплений пластикового кожуха. Снимаем сперва нижнюю, а затем верхнюю его часть.
