Как сделать прицеп своими руками для легкового авто?

Прицеп — что это такое

Существует огромное количество различных прицепов, вернее, их видов:

• бортовые прицепы – прицеп оборудован бортами;
• самосвальные прицепы — это прицепы, которые оборудованы гидравлическим приспособлениями для его поднятия и опрокидывания;
• прицепы-роспуски — используются для перевозки древесины и сваленного леса;
• прицепы-цистерны — используются в промышленности для перевозки жидких грузов;
• прочие прицепы.

Но если обобщить, то все прицепы делятся на две большие группы:

1. Заводские — изготовлены на заводе.
2. Самодельные — изготовлены кустарным способом.

Когда регистрируется самодельный прицеп, необходимо учитывать ряд тонкостей и нюансов, несоблюдение которых влечёт лишь к одному — отказу в постановке на учёт и в невозможности дальнейшего использования на дороге.

Под регистрацией прицепа понимается внесение данных о нём (тип, устройство, характер использования, владелец и так далее) в соответствующую государственную базу данных.

Этот процесс является важным и оформляется как юридическое действие. Поводом к регистрации прицепа могут быть как покупка, дарение, наследование, так и получение его в собственность по иным основаниям. Для всех видов прицепов оформление проходит в единообразном стандартном порядке, алгоритм которого установлен законом.

Однако те или иные особенности незначительно влияют на процедуру и требуемый пакет документов.

Можно ли переделывать легковой прицеп

Чем раздумывать, можно ли переделать заводской прицеп так, чтобы он перевозил в два раза больше грузов или сделать из обычной тележки дом на колесах, лучше сразу покупайте прицепную технику с соответствующими параметрами. Что чаще всего хотят изменить водители в своих ТС, когда надо решить, можно ли переделывать прицеп?

1. Сделать прицеп более надежным, долговечным.
2. Расширить функционал транспортного средства, например, установить на платформу оборудование, необходимое для подъема катера из воды.
3. Увеличить грузоподъемность прицепной техники.
4. Увеличить размеры кузова для транспортировки длинномерных грузов или негабаритного багажа.
5. Улучшить дизайн буксируемого средства.

Если дело только в дизайне, можно ли переделывать легковой прицеп так, чтобы он выглядел более современным и стильным? Тут обновления вам, скорее всего, никто не запретит, если основная конструкция остается прежней.

Рекомендуем прочесть: Картинки присяга в россию

А можно к старой конструкции приварить дополнительный фрагмент из металлического профиля, желательно идентичного по ширине и толщине. Материал для удлинения конструкции должен обладать достаточной прочностью и выдерживать большие нагрузки.

Как правило, для удлинения дышла легкового прицепа выбирают металлический швеллер, уголок или трубы квадратного сечения толщиной не менее 3 мм. Специалисты не советуют использовать для наращивания элементов металлические плоские детали, так как они не обладают достаточной прочностью и могут не выдержать нагрузки, лучше все-таки приобрести для этого швеллер или уголок. Можно использовать металлическую полосу, которая перекроет прорезанные во флянце дышла отверстия.

Рекомендации по эксплуатации

Поскольку мы говорим о самосвальных прицепах как ТС для перевозки сыпучего груза (хотя можно перевозить все, что вам нужно), обратите свое внимание на несколько рекомендаций относительно правильной эксплуатации

Их соблюдение позволит избежать ненужных штрафов и не создавать угрозу на дороге для других участников движения.

На заводе все это предусмотрено изначально. При переделке обычного прицепа порой возникают проблемы и сложности.

Если вам не хочется заниматься модернизацией, но в планах есть необходимость перевозки разных видов груза, включая сыпучий, тогда лучше изначально покупайте себе автоприцеп, оснащенный самосвальным механизмом.

Такой выбор позволит эксплуатировать один прицеп для разных целей, а не переделывать что-то и создавать себе лишние проблемы.

Watch this video on YouTube

Watch this video on YouTube

Сколько будет стоить оформление

Вопрос стоимости оформления достаточно актуальный. Естественно, нужно понимать, что постановка на учёт — это действие юридического плана, которое сопряжено с работой должностных лиц государственных органов. За его осуществление придётся заплатить государственную пошлину.

Размер госпошлины, необходимой к уплате, оговаривается ст. 333.33 НК РФ:

1. Постановка на учёт с новыми номерами — 1500 рублей.
2. Паспорт транспортного средства — 800 рублей.
3. Оформление нового свидетельства — 500 рублей.
4. Выдача документа технического осмотра — 400 рублей.

Но необходимость уплаты госпошлины не единственная сложность. Главная проблема при постановке самодельного прицепа на учёт заключается в том, что велик шанс несоответствия прицепа установленным требованиям безопасности. К сожалению, это весьма существенное основание для отказа в регистрации.

Его вполне можно устранить, если внести конструктивные изменения в самодельный прицеп, исправив те недочёты, в силу которых результат экспертизы был неудовлетворительным. К сожалению, подобное не всегда представляется возможным.

Основные детали телеги

Типовая конструкция тележки для мотокультиватора состоит из определённого набора элементов, но её несложно переделать под свои потребности. Например, владелец мотоблока может решить, что нужны дополнительные компоненты. Основные детали будут такими:

Подвеска. Она может быть осевого или портального типа. Допускается установка амортизатором, но с ними снизится грузоподъёмность, а вся конструкция будет более сложной. Упругие элементы не требуются, если владелец планирует ездить на невысокой скорости, при этом шины колёс имеют довольно высокий профиль.
Рама. Её сваривают из отрезка профилированной трубы.
Кузов. Варианты: с откидными или неподвижными бортами. Материалы: стальной лист, древесина или фанера. Металл соединяют сваркой, дерево — металлическим уголком. Стальная телега выглядит основательно, она более надёжна. Недостаток — большой вес.
Дышло. Этот компонент соединяет мотоблок и прицепное устройство. Длину следует подбирать так, чтобы было удобно поворачивать.
Сиденье. Его фиксируют к тележке или сцепному устройству.
Руль

Самое важное при разработке этого механизма — добиться, чтобы на неровной местности не возникал риск деформации, а также не было повышенных нагрузок на скручивание. Задача рулевого механизма — обеспечить горизонтальное сочленение шарнирного типа с двумя степенями свободы.

О регистрации самодельного прицепного ТС

Сделать прицеп самостоятельно по чертежу для машины, считается первым этапом на пути к регистрации и оформлению в ГИБДД. Предстоит ещё потратить много времени и средств для получения нужных документов.

Прицепы выполненные в заводском изготовлении уже имеют все необходимые свидетельства и паспорт, пройдя комплексные испытания и исследования в проверочной лаборатории. Такое же исследование предстоит выполнить и для прицепа к любому автомобилю, касается и прицепа для УАЗа своими руками сделанный и для лодки и специальной техники.

При проведении оформления необходимо выполнить следующие мероприятия:

• Произвести фото снимки с разных сторон и распечатать, подготовить описание прицепного транспортного средства.
• Необходимо будет предъявить все чеки на материалы и затраченные услуги, сертификаты на материалы и комплектующие изделия.
• Нужно обратиться в отделение ГИБДД с заявлением на выполнение экспертизы, проведение испытаний прицепа и получить направление в лабораторию.
• В лаборатории следует представить описание прицепного транспортного средства, фотографий, предъявить чеки и сертификаты на изделия и материалы. Цель, выяснить соответствие транспортного средства действующим техническим требованиям. Может быть, что на прицеп выдадут акт о несоответствии при не прохождении испытаний.
• При положительном результате проведённой экспертизы выдаётся соответствующее заключение в виде сертификата.
• Полученное свидетельство, копии других документов для регистрации, заявление следует подать в отделение ГИБДД.
• Поведя ещё раз осмотр прицепного транспортного средства, сотрудник ГИБДД делает отметку в заявлении о прохождении осмотра и направляет на оформление ТС в следующее окно регистрации.
• В заключении в отделе ГИБДД выдают свидетельство на прицепное ТС, гос. номер для прицепа.

Теперь владелец самодельного прицепного ТС имеет право без всяких проблем двигаться по дорогам в автопоезда и с грузом.

3 Разработка чертежей тележки грузоподъемностью до 350 кг

Такой прицеп подойдет для любого мотоблока. Замахиваться на изготовление своими руками более грузоподъемной телеги не стоит, так как согласно выше приведенным требованиям безопасности придется решать вопрос об оснащении ее собственной тормозной системой. Сконструировать или грамотно использовать готовую, например, от легкого автомобиля, для большинства будет просто не по силам. А с другой стороны, по большому счету, сделать своими руками тормоза технически достаточно сложно, чтобы добиться от них необходимого уровня безопасности движения на мотоблоке с загруженным прицепом.

Выбор габаритов, размеров кузова и самого прицепа прежде всего зависит от требуемой грузоподъемности. При их определении надо исходить из стандартов для заводских тележек, приведенных в 1-й главе. Для изготовления своими руками прицепа грузоподъемностью 350 кг можно воспользоваться чертежами, которые следуют далее. Размеры как основные, так и деталей можно изменять в зависимости от имеющихся материалов. Также эти чертежи можно использовать в качестве наглядного примера как правильно разрабатывать конструкцию тележки, если планируется собирать другой ее вариант.

Первый чертеж – общий. На нем все основные узлы – кузов, рама, колеса, водило – и размеры.

Затем подробный чертеж рамы, которая должна быть изготовлена из прямоугольных или круглых стальных труб. Соединяют их между собой с помощью сварки.

Кузов в данном варианте тележки выполнен из досок, толщина которых 20 мм. Борта все глухие – не откидываются.

Чертеж водила. Основную нагрузку у него воспринимает стык корпуса поворотного узла с дышлом. Поэтому их соединение усилено 4-мя ребрами жесткости, которые прорисованы на разрезе Б–Б.

Для поворотного узла, как сложного ответственного элемента прицепа, разработан отдельный чертеж с подробной деталировкой его конструкции и элементов.

При использовании в конструкции этой телеги для мотоблока других материалов допустимый вес перевозимых грузов может измениться.

Виды и размеры

Чтобы изготовить двухосный легковой прицеп своими руками, потребуется предварительно подготовить чертежи и определить оптимальные размеры.

Ориентироваться нужно не на личные предпочтения, а правила, регламентирующие изготовление подобных конструкций. Для этого существует соответствующий ГОСТ. В нём прописывается, какие размеры должен иметь по правилам изготавливаемый своими руками легковой двухосный прицеп. Это требуется для получения сертификата соответствия и возможности регистрации прицепного устройства в ГИБДД. То есть чертежи потребуется делать исходя из этих требований.

Заводские и самодельные двухосные прицепы можно разделить на несколько категорий, в зависимости от их назначения и области применения.

Выделяют такие виды конструкций:

• универсальные или бортовые;
• прицепы-платформы;
• самосвальные;
• лодочные;
• для квадроциклов и снегоходов;
• прицепы-дачи;
• прицепы-палатки и пр.

Остановимся на наиболее популярной и простой в изготовлении конструкции бортового прицепа.

Есть определённый список требований, которым самодельный автоприцеп должен соответствовать:

• Разрешённая масса не должна превышать 1,8 т. Не путать с собственной массой до 750 кг. Также у ТС может быть определённая грузоподъёмность. У двухосного прицепа, предназначенного для легкового автомобиля, показатель грузоподъёмности не должен превышать 750 кг. на каждую ось.
• Прицеп по весу не должен быть тяжелее автомобиля, который его буксирует.
• Если на прицепе нет тормозов, тогда до 50% веса авто.
• Длина не должна превышать 8 метров и быть не более чем в 1,5 раза длиннее машины.
• Ширина составляет до 230 см., но не шире авто на 20 см. с каждой стороны.
• Высота с учётом бортов до 3 м., но не выше колёсной колеи машины в 1,8 раза.
• Дорожный просвет минимум такой же, как клиренс у автомобиля.
• Количество осей только одна. Но разрешается применять спаренную ось. Фактически это не двухосный прицеп, но среди автолюбителей называется именно так.
• Нагрузка на сцепное устройство от 25 до 100 кг.

При оснащении автоприцепа, выполненного своими руками, важно помнить об обязательном наличии:

• противооткатов;
• неразъёмного троса;
• съёмного рычажного тормоза;
• стойки опоры;
• вывески для номерного знака;
• крыльев и брызговиков;
• запасного колеса;
• световой сигнализации;
• проводки и вилки;
• домкратной площадки.

Если хотя бы одно из требований не будет выполнено, это не позволит пройти проверку на соответствие и получить разрешение на эксплуатацию.

Соединение прицепа с автомобилем

Если используются и другие прицепы, то сцепной шар лучше выбрать такого же размера, как и у них.

При выполнении этого элемента прицепа нужно помнить, что чем меньше длина соединительной части, тем быстрее автоприцеп будет реагировать на движение автомобиля. Имеется ввиду, что даже при незначительном боковом перемещении ведущих колёс, прицеп тут же резко переместится за ними. Это может привести к повреждению груза в прицепе, его падению. Оптимальной считается длина 1,5-2,5 м в зависимости от назначения прицепа. В качестве материала лучше выбрать, как и для рамы, стальные трубы квадратного поперечного сечения в количестве трёх штук.

Соединение труб с рамой выполняется сварным, для большей прочности рекомендуется усилить его уголками. Перед сваркой выполняется примерка, чтобы сцепка выполнялась точно по оси прицепа.

Здесь же монтируется страховочный трос или цепь. При движении он не должен волочиться по земле. При желании возможно в месте сцепки установить небольшое раскладывающееся колесо для удобства транспортировки прицепа без автомобиля.

Необходимые материалы

Комплект материалов и оборудования, необходимых для работы, состоит из:

• электросварочного аппарата;
• болгарки;
• электродрели со сверлами разных размеров;
• десятка электродов No 4;
• стального профиля – трубчатого квадрата с размерами 40Х40 длиной 20 м и 20Х40 длиной 15 м;
• стальной трубы, внутренний диаметр которой соответствует внешнему размеру подшипника у ступицы;
• листового металла 2-миллиметровой толщины площадью 2Х3 м;
• двух ступиц в комплекте от автомобиля «Москвич» марки М2140 либо М 412;
• двух колес от него же, в нормальном техническом состоянии;
• двух навесов от гаражных ворот.

Основные габариты можно подобрать самостоятельно, в зависимости от видов работ, например, 150Х200 см. Высота самодельного прицепа подбирается таким образом, чтобы в рабочем состоянии он имел горизонтальное положение. Грузоподъемность прицепа для обычного мотоблока не должна превышать 500 кг. Для мощных мотоблоков с двигателем в 12 л. с. параметр грузоподъемности может быть и больше. Прицеп можно прикрепить к мотоблоку с помощью стандартной сцепки от плуга или изготовить ее самостоятельно. Водило делается из трубы круглого сечения с выносом от прицепа до отверстия крепления 1,3 м.

Схема шарнирного крепления водила и рамы мотоблока

Колесная ось и колеса для прицепа мотоблока

Для того, чтобы сделать колесную ось, нужно взять стальной стрежень 1,07 м в длине. Такая длина стержня нужна для того, чтобы потом колеса не выступали за габариты нашего самодельного кузова. Сделайте косынки и уголки в качестве стальных опор. При помощи сварочного аппарата соедините лонжероны и корпус продольного шарнира со стальным стержнем через уголки и косынки. На лонжероны нужно одеть ось кронштейна и серьги.

Колеса для самодельного прицепа можно взять из любой техники, если, конечно, эти колеса подходят по размеру. Вы легко можете приспособить колеса с Жигулей или мотоколяски СЗД. Если вы используете колеса последней, они уже идут со ступицами и подточенной на необходимый нам диаметр оси.

Также, кто разбирается в технике, говорит, что легко можно подобрать колеса от садовой тачки. Их радиус в 16-17 дюймов очень хорошо подходит под нашу тележку (прицеп).

Применяемый чертеж

Прежде чем приступить к сборке прицепа следует рассмотреть особенности его конструкции. В интернете можно встретить много различных чертежей, но все они примерно одинаковы. Как правило, состоит прицеп из следующих элементов:

Нагрузка от перевозимого груза передается на борт. Для его создания можно использовать доску-вагонку.
Связующий элемент, который объединяет борта, может быть взять от трактора или изготовлен из металлического швеллера.
Рама, принимающая на себя нагрузку, изготавливается из стальной трубы. Подойдет труба диаметром 40 сантиметров.
Усиление конструкции проводится при использовании поперечин, представленных брусьями 90 на 50 сантиметров.
Тяга изготавливается из трубы с диаметром 30 сантиметров.
Прицеп должен иметь колеса со ступицей. Их можно снять с других конструкций и установить

Важно учитывать, что применяемые ступицы должны выдерживать нагрузку, оказываемую перевозимым грузом.
Понадобиться также цепь, которая применяется в качестве страховочного элемента.
Прицепы должны иметь указатели и осветительные приборы. Для их подключения устанавливаются специальные разъемы.
Брызговики также должны устанавливаться на прицепе.
Амортизаторы требуются для того, чтобы конструкция погашала удары во время движения по дороге плохого качества

Снять их можно, к примеру, с мотоцикла «Урал».
Подвеска также представлена пружинами с резиновыми отбойниками. Они предназначены для гашения колебаний и принятия части нагрузки от самой конструкции и перевозимого груза.
Устройство для захвата. Для крепления прицепа к автомобилю применяется специальное устройство, называемое фаркопом. Подобное изделие нельзя изготовить своими руками, только приобрести и снять с другой конструкции.
Балка моста, представленная стальной трубой.

Замок для откидного борта.

Зачастую многое можно найти в гараже, некоторые элементы придется приобретать.

Проясняем важнейшие моменты

Чаще всего среди движимого имущества регистрируются именно автотранспортные средства. Причина не только в том, что автотранспорт является самым популярным средством передвижения в нашей стране. Законодательство прямо указывает, что все они должны быть в обязательном порядке поставлены на учёт в ГИБДД. Никаких исключений не существует. Если этим правилом пренебречь и требование законодательства проигнорировать, то возможны только отрицательные последствия. При этом необходимо учитывать, что к имуществу, учёт которого обязателен в базах ГИБДД, относится не только авто, как думают многие, но и прицеп к нему.

Многие автолюбители нередко интересуются вопросами о том, как зарегистрировать самодельный прицеп или как поставить на учет самодельный прицеп для легкового автомобиля. На самом деле ничего сложного в процедуре регистрации самодельного прицепа нет.

Изначально необходимо поработать с нормативной базой, чтобы прояснить следующие моменты:

1. Что такое «прицеп».
2. Что значит «регистрация прицепа».
3. Каким требованиям должен соответствовать прицеп, что пройти регистрацию.
4. Какие нужны документы для его постановки на учёт.

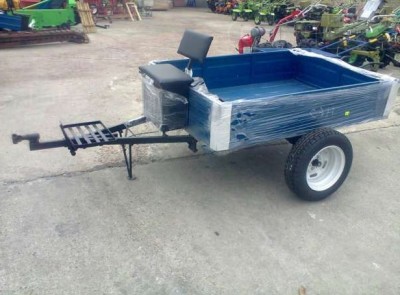

Прицеп к мотоблоку своими руками: чертежи

Перед вами чертеж прицепа, который который легко сделать своими руками

• 1 — кронштейн для навесного оборудования мотоблока;
• 2 — консоль соединения; 3 — водило прицепа;
• 4 — место для ног водителя (для этого можно приспособить двадцатимиллиметровую доску);
• 5 — сиденье оператора;
• 6 — рама прицепа;
• 7 — кузов прицепа;
• 8 — опорная балка;
• 9 — болт М8 для крепления дышла к корпусу продольного шарнира;
• 10 — упорное кольцо (берем трубу 58х4);
• 11 — колесо прицепа;

Чертеж рамы самодельного прицепа

• 1 — раскос рамы (берем стальной уголок 21х21х3);
• 2 — рамка сиденья (берем стальной уголок тех же размеров);
• 3 — стояк рамы (из трубы 50х25х4);
• 4 — стойка сидения (делаем при помощи уголка 40х40х4);
• 5 — передний подкос (из трубы 50х25);
• 6, 15 — продольные лонжероны (стальной уголок 40х40х4);
• 7,8 — правые опоры колесной оси (берем стальной уголок 32х32х4);
• 9 — задние подкосы (из трубы 50х25);
• 10 — усиливающая поперечина (уголок 40х40х4);
• 11 — корпус продольного шарнира (берем трубу 58х4);
• 12 — колесная ось;
• 13, 17- поперечные лонжероны (40х40х4);
• 18 — две косынки прицепа.

2 Материалы, необходимые для изготовления самодельного прицепа

При выборе материалов ориентируйтесь на преследуемые вами цели изготовления прицепа.

• Для каркаса днища возьмите металлическую трубу с квадратным сечением примерно 4х4 см. Можно использовать швеллер 2,5х5 см. Для бортов сечение выбранного материала может быть меньше.
• Для обивки бортов прицепа возьмем стальной лист с минимальной толщиной 0,6 мм либо ламинированную фанеру толщиной примерно 1,5 см.
• В качестве материала для дна можно использовать жестяной лист, прочный пластик, osb плиту, фанеру толщиной 1,5-2 см.
• Ходовую часть можно изготовить своими руками, но проще использовать передний мост мотоколяски СЗД. Колеса также лучше взять оттуда, дабы не искать подходящие отдельно.
• Для подвески отличным вариантом станет использование амортизационной системы от мотоцикла “Урал”.
• Фаркоп.
• Электрика.
• Крепежные элементы.
• Сварочный аппарат и инструменты.

Покупаем или делаем своими руками

Есть случаи, когда автовладельцы ищут способы, как сделать себе дышло самостоятельно. Не спорю, есть множество инструкций и руководств. Но все это кустарные методы.

Я на стороне покупки готовых элементов, нежели попыток собрать дышло своими руками. И вот почему:

• заводское дышло — это сертифицированная продукция от официального производителя;
• на производствах используются качественные материалы;
• с завода доступны оптимальные по характеристикам и требованиям дополнительные элементы (замок и пр.);
• при самодельном изготовлении обычно используют подручные трубы и материалы, качество которых оставляет желать лучшего;
• для создания V-образного устройства нужно владеть профессиональными навыками сварки и качественным сварочным оборудованием;
• есть требования ГОСТ и ПДД, которым самодельные дышла могут не соответствовать;
• кустарная конструкция — это угроза для вас и других участников дорожного движения.

Изготовление и сборка самодельного прицепа для легкового автомобиля

Сборка легкового прицепа происходит в соответствии с чертежом и состоит из нескольких этапов:

1. Сборка рамы. Эта часть изделия относится к несущей, и от ее прочности будет зависеть долговечность прицепа. Для этого труба или профиль нарезается в соответствии с размерами и сваривается между собой. В полученном прямоугольнике проверяется точность и ровность сборки. Дополнительно предусматривают ребро жесткости, так как прямоугольная рама неустойчива при нагрузке.
2. Узел подсоединения к автомобилю. При его изготовлении нужно иметь в виду, что чем он короче, тем быстрее прицеп будет реагировать на маневры автомобиля. Оптимальной длиной соединительной части будет 1,5-2 м. Для ее изготовления используется тот же материал, что и для рамы. Перед началом сварки производится контроль правильности размещения соединяемых частей, чтобы сцепка находилась на середине. Для того, чтобы соединительная часть не разорвалась под нагрузкой, монтируются тросы безопасности и привариваются внизу конструкции.

3. Соединительная муфта. Служит для крепления соединительной части прицепа к машине. Может монтироваться как болтами, так и сваркой. Первый способ менее надежный, но легко демонтируется. Сварной узел отличается прочностью, но для его снятия может потребоваться газовая горелка. Для болтового соединения выбираются образцы восьмого класса прочности.

4. Сборка оси. Согласно общим правилам, ось монтируется на расстоянии 40% от заднего борта прицепа, то есть, происходит ее небольшое смещение от центра к задней части. Крепление происходит при помощи болтового соединения, на нее устанавливается рама, и также соединяется болтами.

5. Стабилизирующие домкраты являются желательной, но не обязательной частью конструкции. Они обеспечивают горизонтальность прицепа при езде. Оптимальный вариант их размещения – по углам рамы.

6. Настил на боковые стенки. Изготавливается из металла, пластмассы, древесины или другого материала, в зависимости от груза, который планируется перевозить. Он крепится болтами, после чего на каркас монтируются борты. Углы усиливаются металлическими уголками.

7. Отделка. Делали и узлы окрашиваются, после чего проводится трасса подключения питания для электроприборов. Обязательно устанавливаются фары, фонари и отражатели. Подключение к единой сети производится при помощи розетки фаркопа. При необходимости самодельный прицеп оснащается тормозной системой.

Стоимость промышленного автомобильного прицепа для легкового авто

Промышленные автоприцепы имеют различную стоимость, цена зависит:

• от сложности изготовления;
• габаритов;
• качества используемых материалов;
• типа (назначения);
• комплектации.

Самый простой АП общего назначения по стоимости будет наиболее дешевым, например, купить прицеп модели ЛАВ-81011 от компании «Вектор» можно в среднем за 40 тысяч рублей. Характеристики у этой конструкции следующие:

• собственная масса – 175 кг;
• вес перевозимого груза – 525 кг;
• максимальная масса груженого АП – 700 кг.

Автоприцеп имеет габариты 2,9/ 1,6/ 1,28 м (длина/ ширина/ высота), обладает весьма неплохим клиренсом в 167 мм. ЛАВ-81011 комплектуется тентом, его высота составляет 0,45 м. Борта кузова у этой модели могут откидываться или полностью сниматься, существуют две модификации.

Прицепы есть и намного дороже, допустим, автоприцеп для перевозки катеров стоит в среднем от 200 до 350 тыс. рублей.

Этапы изготовления лодочного прицепа своими руками

В данном разделе расскажем, как сделать лодочный прицеп своими руками, из указанных выше комплектующих.

1. Для того, чтобы можно было грамотно  изготовить прицеп для катера своими руками необходимо обязательно  руководствоваться габаритами Вашего плавсредства. Нарушение же показателей может привести к повреждению не только прицепа, но и самой лодки

Также не стоит забывать о возможностях автомобиля, с помощью которого Вы будете выполнять транспортировку, обратите внимание на такую его характеристику, как ограничение по весу буксируемого средства. Ниже представлен чертеж, который рассчитан на перевозку лодок длиной до 4,5 м и весом от 100 кг

Чтобы прицеп получился именно под Вашу лодку, вы можете немного изменить размеры.

2. Для изготовления рамы используем прямоугольную трубу размером 80х40х3,5. Стыки труб обязательно нужно усилить косынками, лучше всего нарубить их на гильотине. Затем необходимо просверлить отверстия и болтами М12 через втулки прикрепить ось и сцепку. Важным моментом при этом является правильная подборка балансировки и соблюдение четкой перпендикулярности оси центральной балке. Для того, чтобы проверить данные параметры надеваем колеса, цепляем прицеп за автомобиль и едем, если прицеп не тащит в сторону, значит перпендикулярность соблюдена, затем ставим лодку на прицеп и проверяем балансировку. Нагрузка на сцепной шар должна быть в пределах 50-80 кг. Если это не так, то лучше, конечно, сразу пересверлить ось.

3. Далее вешаем на прицеп опорную ножку и страховочный трос.

4. Затем из трубы размером 60х40х2 нужно сварить опору для лебедки и установить ее.

5. Из трубы таких же размеров, как и для опоры лебедки, делаются опоры крыльев.

6. И снова используя эту же трубу, изготавливаются опоры кильблоков. Для опор килевых роликов необходимо металл размером не менее 4 мм нарубить на гильотине и сварить. При этом ролик на оси должен ходить очень легко, в противном случае при его заедании киль лодки легко порежет ролик до непригодного состояния. К тому же отметим, что длину опор кильблоков необходимо подобрать так, чтобы колеса попадали на элемент продольного набора, в этом случае днище будет меньше проминаться. Угол колес можно рассчитать с помощью профиля днища, вырезав его из фанеры.

7. Предпоследним штрихом изготовления прицепа своими руками будет его покраска. Для этого нужно сначала покрыть устройство антикоррозийным покрытием, а в качестве краски можно использовать обычную эмаль.

8. Последний  этап изготовления прицепа заключается в установке светотехники и пластины с подсветкой для номерного знака. Для этого нужно подварить балку из легкой трубы и на ней все разместить.

Итак, прицеп покрашен и готов к регистрации.

Напоследок отметим, что при правильной эксплуатации прицеп, изготовленный своими руками, прослужит вам верой и правдой много лет. Но при эксплуатации прицепа Вам потребуются и специфические навыки вождения автомобиля.  Непосредственно при перевозке лодки всегда помните о том, что сзади у Вас прицеп, а поэтому вести себя на дороге нужно соответствующим образом. Существует множество различных внешних факторов, увеличивающих ширину и длину «коридора», занимаемого на дороге автомобиля с прицепом, тем более, что прицеп с расположенней на нём лодкой значительно шире самой машины. Обгон при движении с прицепом  является достаточно опасным манёвром, так как водитель обгоняемого автомобиля может не ожидать появления прицепа и, вследствие чего, не успеть вовремя притормозить. Всегда оставайтесь на чеку, когда едите на автомобиле с лодочным прицепом, особенно если эта дорога Вам не знакома.

Как сделать прицеп к мотоблоку своими руками

Здесь мы объясним, как сделать самодельный прицеп для мотоблока рассмотрим его составные части и чертежи, которые помогут сделать ваш прицеп.

Прицеп для мотоблока можно рассматривать как совокупность рамы, кузова, колес и сцепки.
Раму делают из стальных труб прямоугольного и круглого сечения, скрепляют их стальными уголками при помощи сварочного аппарата.

Все это нужно для дачников, ведь наверняка вы будете использовать прицеп в хозяйстве, по бездорожью.

Для дна и бортов кузова можете использовать проф настил, листовой метал толщиной 1мм, или доски толщиной в 20 мм. Используя доски нужно скрепить их между собой стальными уголками, а готовый кузов прикрепить к раме болтами. Для удобства погрузки и разгрузки боковины делают откидными, об этом мы еще упомянем.

Типы автоприцепов собранных своими руками

Бизнес и промышленность используют профессиональные прицепы, оснащенные специальным оборудованием под конкретный груз. Они отличаются дополнительной грузоподъёмностью, способностью качественно отрабатывать ее при различных условиях. Некоторые компоненты изготавливаются на заводе при помощи сложной технологии, неподвластной в гараже: цинковое покрытие, крепкая сварка.

Поэтому не стоит замахиваться на прицеп свыше 750 кг, к тому же он предполагает категорию «Е». Но если такое положение вещей не устраивает автомобилиста, то он бросает вызов двухосной конструкции универсального назначения и тестирует как угодно. До первой модификации.

Выбор типа прицепа зависит от того, что перевозить и какие материалы для изготовления завалялись. Четырех миллиметровый уголок или профиль, два колеса отечественной машины, комплект рессор, провода с фонарями уже выводят агрегат в класс самодельных одноосных прицепов до 750 кг. Фанера для бортов и дна вещь не дефицитная, в отличие от толстого листового металла, который ещё следует раскроить. Главное – не экономить на сцепном механизме. Выполнение соединительного узла не обойдется одними болтами и гайками. Для повышенной безопасности самодельного прицепа лучше купить специальный крепёж на фаркоп. Решивший создавать легковой автоприцеп своими руками уже знает, что такое прицеп и какими они бывают, но информация нормативов изготовления устройств тсу даст возможность эксплуатации чуда техники даже после первой остановки ДПС ГИБДД.

Легковой прицеп своими руками самосвального типа

Нередко АП необходим для перевозки сыпучих грузов – речного песка, гравия или щебня. Разгружать строительные материалы из обычного кузова неудобно – время на разгрузку уходит много. Облегчить задачу можно, установив на прицеп кузов самосвального типа, с механизмом опрокидывания назад.

Рама с осью в такой конструкции имеют подвижное соединение, а спереди устанавливается ручной механизм подъема кузова.

Можно механизм и не устанавливать, но тогда необходимо спереди приварить подпорку. В этом варианте кузов назад будет опрокидываться под собственным весом при снятии стопорного устройства.

Для самодельного прицепа самосвала важно, чтобы борта у него опрокидывались

Нюансы изготовления прочих видов прицепов для сельхозтехники

Прицепы могут присоединяться и другим видам сельхозтехники. При изготовлении подобной конструкции следует учитывать ряд нюансов

Внимание уделяется не только материалу, но и размеру конструктивных элементов

Прицеп для культиватора своими руками: нюансы изготовления

Изготовив прицеп для культиватора своими руками, можно существенно облегчить управление подобным устройством. Как правило, такие механизмы имеют меньшую мощность, по сравнению с мотоблоками. Это влияет на размеры готовой конструкции. Предлагаем посмотреть следующие видео, чтобы разобраться с нюансами изготовления:

Watch this video on YouTube

Watch this video on YouTube

Как сделать двухосный прицеп к мотоблоку: видеоинструкция

Если планируется за раз перевозить большой объём груза, от использования одноосной модели стоит отказаться. Она не сможет выдержать нагрузку. Кроме того, не всегда обладает достаточно устойчивостью при передвижении по пересечённой местности. Это может стать причиной опрокидывания конструкции. У двухосных устройств смещённый центр тяжести.

Предлагаем посмотреть видео, чтобы лучше разобраться, как сделать прицеп с двумя осями к мотоблоку своими руками.

Watch this video on YouTube

Самосвальный прицеп для мотоблока: особенности конструкции

Облегчить выгрузку привезённого груза позволяет самосвальный прицеп для мотоблока. Подобная конструкция имеет смещённый центр тяжести, для облегчения опрокидывания кузова.

Возможность опрокидывания кузова обеспечивается за счёт особой конструкции кузова. Предлагаем посмотреть видео, чтобы познакомиться с нюансами изготовления самосвальных прицепов:

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube
