Разборка коробки передач

Как отремонтировать КПП на ВАЗ 2110

Регулировка не всегда позволяет добиться необходимого эффекта. Поэтому автомобилисту понадобится провести ремонтные работы. Практика показывает, что ремонт коробки передач ВАЗ 2110 заключается в демонтаже и переборке коробки передач. Сейчас я подробно расскажу вам как это сделать.

Как снять/ демонтаж коробки ВАЗ 2110

Как снять коробку? Перед разборкой КПП, ее необходимо очистить

Важно чтобы вода не попала внутрь коробки

Основные этапы:

Отключается питание с аккумулятора.
Отсоединяется колодка от датчика скорости.
Сливается трансмиссионная жидкость.
Снимаются болты, фиксирующие реактивную тягу.
Необходимо вывести шарниры равных угловых скоростей из штатного места.
Имеющиеся болты шаровой опоры ослабляются.
При помощи инструмента выкручиваются гайки, держащие крышку сцепления к картеру коробки.
Отсоединяются болты крепления КПП к мотору.
Силовую установку необходимо приподнять (стоит воспользоваться домкратом).
Демонтажу подлежат подушки двигателя.
Чтобы подцепить КПП, можно воспользоваться отверткой.
Скоростная коробка сдвигается с направляющих. Первичный вал должен выйти из сцепления.

Как правильно разобрать коробку передач ВАЗ 2110

Очищаем от грязи и промываем коробку передач снаружи (не допускайте попадания воды в картер).
Ключом “на 17” отворачиваем болт крепления кронштейна подвески силового агрегата.
Головкой “на 13” отворачиваем шесть гаек крепления задней крышки картера.
Снимаем кронштейн.
Постукивая медным молотком (или обычным через оправку из мягкого металла) по приливам крышки, и снимаем ее вместе с уплотнительной прокладкой со шпилек.
Вдавив до упора шток выбора передач, включаем третью передачу или, втянув шток до упора, включаем четвертую.
Накидным ключом “на 10” отворачиваем болт крепления вилки пятой передачи.
Через выколотку из мягкого металла наносим удар по вилке вниз, включая пятую передачу ВАЗ 2110
Бородком выправляем вмятины гаек первичного и вторичного валов
Головкой “на 32” с мощным воротком отворачиваем гайки валов.
Поддев отверткой вилку включения пятой передачи, снимаем узел пятой передачи. Вынимаем вилку включения пятой передачи.
Снимаем скользящую муфту синхронизатора со ступицей. Снимаем блокирующее кольцо синхронизатора. Вынимаем упорную пластину.
Сдвигаем ступицу внутри скользящей муфты Синхронизатора и вынимаем ступицу, пружины, фиксаторы и сухари синхронизатора пятой передачи.
Медным молотком наносим удар в торец первичного вала. В образовавшийся зазор между упорной пластиной и ведущей шестерней пятой передачи вставляем две отвертки. Поддевая отвертками шестерню, спрессовываем ее
Головкой “на 13” отворачиваем три пробки фиксаторов штоков переключения передач. Вынимаем из гнезд пружины и шарики фиксаторов.
Ударной крестообразной отверткой отворачиваем четыре винта крепления упорной пластины. На винтах имеются специальные стопорные шайбы.
Снимаем упорную пластину. Двумя отвертками поддеваем упорную шайбу втулки ведомой шестерни пятой передачи. В образовавшийся зазор между торцом заднего подшипника и упорной шайбой вводим лапы съемника и спрессовываем втулку шестерни и упорную шайбу.
Двумя отвертками разводим стопорное кольцо на первичном валу и снимаем его. Таким же образом снимаем стопорное кольцо со вторичного вала
Вставляем в гнездо фиксатора отвертку и, приложив к ней магнит, извлекаем шарик.
Головкой “на 13” отворачиваем тринадцать гаек и один болт крепления картера коробки передач к картеру сцепления.
Вставив в паз на стыке привалочных плоскостей картеров отвертку, аккуратно приподнимаем картер коробки и снимаем его.
Накидным ключом “на 10” отворачиваем болт крепления вилки включения I-II передач к штоку. Приподнимаем шток вверх и выводим вилку из зацепления. Накидным ключом “на 10” отворачиваем болт крепления вилки включения III-IV передач к штоку. Отверткой выводим шток из механизма выбора передач.
Поднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.
Поворачивая шток включения V передачи, выводим его из механизма выбора передач. Вынимаем ось промежуточной шестерни заднего хода.

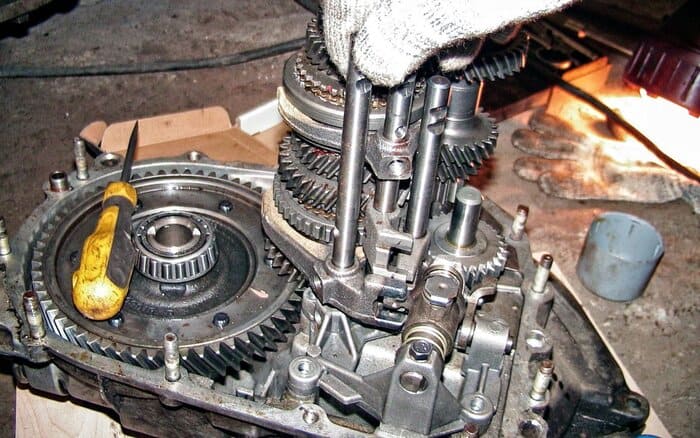

Вынимаем промежуточную шестерню заднего хода. Вынимаем одновременно первичный и вторичный валы из роликовых подшипников картера сцепления.
Вынимаем дифференциал в сборе.
Головкой “на 10” отворачиваем три болта крепления механизма выбора передач и снимаем его.
Головкой “на 10” отворачиваем установочный болт рычага выбора передач. Снимаем рычаг выбора передач со штока.
Поддев отверткой, снимаем защитный чехол штока со втулки. Вынимаем шток выбора передач.

Как отремонтировать КПП на ВАЗ 2107

На ВАЗ «старого» образца устанавливалась четырёхступенчатая коробка, на ВАЗ «нового» образца — пятиступенчатая. Однако работа с тем и другим механизмом мало чем отличается друг от друга. Суть ремонтных работ заключается в выполнении следующих этапов:

Демонтаж коробки с автомобиля.
Разборка КПП на составляющие детали.
Замена вышедших из строя элементов на новые.
Сборка коробки.
Монтаж КПП на автомобиль.

С таким дефектом вал не сможет корректно работать, что сразу же скажется на удобстве переключения передач

Подготовка инструментов

Для проведения всех вышеперечисленных работ потребуется заранее подготовить:

головки на 13 и 17;
удлинитель к головкам;
крестообразная отвёртка;
плоская отвёртка с тонким лезвием;
плоская отвёртка с мощным плоским лезвием;
ударная отвёртка;
пинцет;
гаечные ключи на 13 (2 шт), на 10, на 17, на 19 и на 27;
съёмник стопорных колец (или плоскогубцы);
молоток.

Как снять КПП

Ремонтировать коробку можно только после её демонтажа с автомобиля, поэтому потребуется запастись терпением и временем. Ремонт КПП — дело явно непростое и небыстрое.

Чтобы снять коробку с ВАЗ 2107, потребуется загнать машину на яму или смотровую площадку. Вариант с поддомкрачиванием не подойдёт, так как невозможно будет выполнить все этапы работы:

Снять провод с отрицательной клеммы аккумулятора.
Первый этап работы проводится непосредственно из салона. Нужно для удобства снять панель, в которой размещается радиоприёмник.
Нажать на рычаг переключения передач, вставить плоскую отвёртку в отверстие запорной втулки коробки.
Действуя отвёрткой, потянуть втулку на себя.
Отсоединить стержень с рычага переключения передач.
Пинцетом зацепить кромку вставки демпфера и извлечь её.
Двумя плоскими отвёртками разжать лепестки вставки демпфера, развести их в стороны.
После чего снять с рычага передач сам демпфер и втулки.
В салоне подвинуть коврик для ног в районе КПП.
Крестовой отвёрткой отвернуть четыре самореза на крышке коробки.
Снять крышку с рычага переключения передач.
Второй этап работы проводится непосредственно под автомобилем. Первым делом демонтируется труба выпускного коллектора от коробки.
Отсоединить механизм сцепления.
Сразу же снять все подключения от КПП (заодно можно проверить целостность проводов).
Отсоединить карданную передачу.
Снять механизм крепления гибкого вала от спидометра.
Вывернуть два болтовых соединения на боковой крышке КПП.
Снять коробку с машины.
Подложить под корпус коробки что-то прочное и устойчивое, так как она может выпасть.

Видео: инструкция по демонтажу

Корпус коробки весит более 20 кг, поэтому лучше попросить помощи у знакомых, чтобы безопасно снять её с автомобиля

Как правильно разобрать коробку

Ремонтные работы КПП возможны только после выявления реальной причины поломки. Поэтому необходимо будет правильно и безопасно для каждого компонента коробки разобрать устройство и произвести дефектовку.

Чтобы процесс разборки прошёл быстро и без помех, рекомендуется сразу подготовить следующие инструменты:

ударная отвёртка;
гаечный ключ на 10;
торцевой ключ на 13;
трёхзахватный съёмник;
тиски;
пинцет;
динамометрический ключ.

Разумеется, по мере необходимости нужны будут и прокладки, и сальники, и те детали, которые были выбракованы в процессе работы.

В устройстве коробки много как крупных, так и мелких деталей

Порядок работы

Разбирать коробку своими силами в гаражных условиях — задача вполне выполнимая. Однако работа потребует максимального сосредоточения и внимания:

После снятия КПП с автомобиля рекомендуется промыть корпус от грязи. Можно даже использовать керосин или уайт-спирит, чтобы поверхность коробки точно стала чистой.
Снять колокол (кожух).
Перевернуть коробку и выкрутить болты крепления крышки.
Извлечь из задней крышки заглушку блока шестерёнок.
Вытащить пинцетом стопорное кольцо.
Выпрессовать подшипник блока шестерёнок.
Выпрессовать подшипник передачи заднего хода.
Извлечь сальник вторичного вала.
Вытащить упорную шайбу заднего подшипника вторичного вала.
Выпрессовать этот подшипник.
Снять шестерню привода спидометра, за ним вытащить роликовый шарик (фиксатор).
Отвернуть болт крепления вилки включения передач.
Заблокировать валы, вставив между ними толстый болт или мощную отвёртку.
Проворачивая первичный вал, вытянуть его на себя вместе с шестернями и подшипниками.
Затем вытащить вторичный вал.
Промежуточный вал выходит легко.

Ремонт коробки ВАЗ 2107

Перед началом работ следует тщательно очистить наружную поверхность КПП и отмыть при помощи керосина.

Важно: перед тем, как осуществить ремонт коробки передач ВАЗ 2107, необходимо слить из нее трансмиссионное масло. Проще это сделать перед снятием с машины

Дальнейшие действия производятся в такой последовательности:

Снять вилку сцепления с коробки передач.
Демонтировать фланец резиновой муфты со вторичного вала коробки передач.
Открутить и снять поперечину крепления КПП.
Демонтировать привод спидометра.
Снять датчик включения ламп заднего хода.
Снять манжету с шаровой опоры рычага КПП.
Открутить гайки, крепящие крышку корпуса рычага КПП к задней стенке картера.
Снять корпус и прокладку со шпилек.
Открутить гайки крепления трубы для выпуска газов.
Снять кронштейн крепления, вынуть закладной болт.
Отвернуть 5 гаек задней крышки коробки передач ключом на 13.
Открутить 10 гаек нижней крышки ключом на 10.
Снять крышку вместе с прокладкой.
Открутить еще одну гайку задней крышки.
Утопить шток 1 и 2 передачи при помощи отвертки.
Обстукивая заднюю крышку, демонтировать ее с КПП вместе с прокладкой.
Извлечь заглушку блока шестерен заднего хода и 5-й передачи (ремонт 5 передачи ВАЗ 2107 зачастую заключается в замене изношенных шестерен или подшипника).
Вынуть 5-ю передачу и передачу заднего хода.
Установить заднюю крышку на деревянные бруски и выпрессовать подшипник блока 5-й передачи.
Демонтировать уплотнительную прокладку.
Выпрессовать сальник из передней крышки КПП и вынуть пассатижами (если необходима его замена).
Снять пружинное кольцо с вала КПП.
Отвернуть болт, фиксирующий передний подшипник, и демонтировать его вместе с шайбами.
Открутить болт шестерен
Сдвинуть вилку 5 передачи и снять блок шестерен.
Зажать блок шестерен в тисках.
Демонтировать шайбу вторичного вала.
Отвернуть болты крепления крышки и снять последнюю вместе с прокладкой.

Важно: ремонт КПП ВАЗ 2107 подразумевает обязательную замену всех прокладок на новые. Поэтому перед работой следует запастись комплектом прокладок.

Извлечь из отверстий картера пружины, фиксирующие штоки.
Извлечь шарики-фиксаторы при помощи резиновой груши (за счет создания в ней низкого давления).
Шестерню 5-й передачи и синхронизатор снять со вторичного вала.
Снять кольцо.
Снять муфту 5-й передачи, сдвинув вилку включения передач.
Снять промежуточную шестерню заднего хода с оси.
Демонтировать шток включения задней и 5-й передачи, вилку включения и втулку штока.
Открутить болт крепления штока.
Вытащить блокировочный сухарь.
Разжать стопорное кольцо, относящееся к 5-й передаче.
Снять с ступицу, пружинную шайбу, шестерню и подшипник заднего хода с вала.
Извлечь передний подшипник промежуточного вала.
демонтировать промежуточный вал.
Снять часть кольца заднего подшипника.
Открутить болт, крепящий к штоку вилку 3-4 передачи.
Снять шток 3-4 передач и вилку.
Вытащить блокировочный сухарь.
Открутить крепления вилки 1-2 передач.
Демонтировать шток и вилку 1-2 передач.
Открутить винты крепления пластины подшипника вторичного вала, используя ударную отвертку.
Выдвинуть из картера подшипник.
Демонтировать первичный вал.
Вынуть роликовый подшипник из вала.
Поддеть фиксирующее кольцо промежуточного подшипника вторичного вала и снять подшипник.
Демонтировать вторичный вал.
Открутить гайку и снять ось заднего хода.
Снять с вала синхронизатор 3-4 передач и пружинную шайбу вала ступицы.
Извлечь ступицу муфты стабилизатора и шестерню 3 передачи.
Выпрессовать из шестерни вторичный вал.
Снять втулку шестерни вала и снять шестерню и синхронизатор 1 передачи.
Демонтировать ступицу муфты 1-2 передач и муфту синхронизатора.
Снять шестерню 2 передачи и кольцо подшипника.
Демонтировать тарельчатую шайбу.
Выпрессовать из кольца подшипника вторичный вал.
Вытащить стопорное кольцо, пружину 4 передачи.
Продолжить ремонт КПП ВАЗ 2107 (5 ступка), разбирая другие передачи.
Все изношенные детали заменить новыми.
Собрать КПП, выполняя действия в обратной последовательности.

Устройство и расположение коробки передач

Перед тем как проводить снятие и последующий ремонт, необходимо изучить устройство коробки передач. Подробную схему можно найти в руководстве по эксплуатации и обслуживанию ВАЗ 2110. Доступ к узлу можно получить, открутив панель в салоне или открыв капот. В модельной линии «Лада Самара» установлена 5-ступенчая механическая коробка с двумя валами, сообщение которой с двигателем осуществляется при помощи основной передачи и дифференциалом. В конструкцию первичного и вторичного валов входят шестерни, на которые передается усилие от сцепления.

Передний вал оснащен роликовыми подшипниками, задний – шариковыми. Рычаг переключения передачи и шток выбора образуют привод управления КПП. Под подшипником переднего вала находится маслосборник, он обеспечивает подачу смазки внутрь ведомых шестерней и вторичного вала.

От чего зависит цена ремонта механической коробки

Сколько стоит ремонт механической коробки, сразу не определить, потому что конечная цена определяется суммированием стоимости нескольких процессов. Важный момент – доставить в мастерскую машину либо само устройство:

Диагностика КП. Мастер находит источник проблемы, осматривает основные узлы, проверяет уровень масла, определяет неисправности и делает заключение.
Демонтаж и осмотр устройства. Потом обговаривается план действий во время ремонта. В него могут быть включены и восстановительные операции, и установка отдельных деталей, которые вышли из строя.
Промывка, чистка, сборка и установка механизма на место.
Тестирование устройства. Если результат положительный, то водитель может оплачивать услуги и забирать авто (либо МКПП).

Итак, перечислим основополагающие факторы, влияющие на цену ремонтных работ:

модель и марка машины;
объем проведенных работ;
вид неисправности либо поломки;
стадия изношенности элементов;
стоимость деталей, которые были использованы при замене.

Как правило, специалист подбирает необходимые элементы индивидуально. Сначала он определяет, есть ли возможность реанимировать те, которые находятся в самом устройстве, затем решает, какие профилактические работы необходимы.

Инструкция по ремонту

В качестве примера будет разобран ремонт коробки передач при отсутствии полного переключения на вторую и первую передачи. Первым делом нужно провести снятие, для проведения которого понадобится набор отверток и ключей:

Чтобы добраться до КПП в автомобиле ВАЗ 2110, необходимо демонтировать защиту картера;
Следующий шаг – снятие приводов смены скоростей;
Подставив емкость под, нужно подождать, пока сольется все масло. После этого можно снять нижнюю защиту;
Далее демонтируются приводы колес. В освободившиеся отверстия необходимо установить заглушку;
Теперь можно от КПП отсоединить тросик. Следующий шаг – отключение минусовой клеммы, после чего можно демонтировать стартер;
Отсоединив проводку оптики, необходимо открутить крепления рыма и убрать его в сторону;
Далее нужно открутить гайки крепления КПП и снять левую опору мотора;
Теперь КПП ВАЗ 2110 можно полностью снять.

Разборка и замена поврежденных деталей

КПП необходимо положить на чистую клеенку. Сначала нужно удалить все навесные кронштейны. Далее отсоединяется задняя крышка картера. Этот шаг выполняется при помощи нескольких ударов молотком. Далее необходимо расшплинтовать шестерни и разобрать валы.

В данном примере неисправным деталями являются вилка и механизм выбора передач. Для замены необходимо открутить три болта крепления и поставить новый механизм выбора. Далее в конструкцию добавляются новые вилки. После сборки и установки узла на место, необходимо выполнить замену смазки и выполнить регулировку кулисы, на этом ремонт может быть закончен.

Ремонт механизма переключения передач

Дефектами деталей механизма переключения передач являются:

погнутость или износ вилок;
износ ползунов;
износ замков и стопоров;
износ рычага переключения передач.

Эти дефекты вызывают самопроизвольное выключение передач, одновременное включение двух передач, неполное зацепление шестерен и выход рычага из гнезда вилок.

При разборке механизма переключения коробки передач необходимо:

расшплинтовать и вывернуть болты крепления вилок;
вынуть ползун первой и второй передач, а также замок и стопор (остальные ползуны должны находиться в нейтральном положении);
удалить ползун заднего хода, стопор и замок;
вынуть ползун третьей и четвертой передач и его стопор;
отвернуть колпак или стопорный болт крышки и вынуть рычаг с пружиной вверх (автомобиль ГАЗ-51) или вниз (автомобиль ЗИС-150).

Погнутость вилки определяют на проверочной плите, а правят ее в холодном состоянии под прессом. После правки и вторичной проверки вилку тщательно осматривают и при обнаружении трещин заменяют новой.

Изношенные щечки вилки (охватывающие каретку шестерни) и гнездо для шарового конца рычага переключения передач восстанавливают, наплавляя металл сваркой. Наплавленные места обрабатывают на фрезерном станке.

Изношенные выемки на ползунах под стопоры и замки исправляют абразивным бруском. При этом необходимо следить, чтобы не был смещен центр выемки.

Изношенные шарики стопоров и замков, а также ослабевшие пружины заменяют.

Разборка МКПП Toyota Avensis

Механические коробки более просты в сравнении с автоматическими, и произвести разборку такого устройства легче.

Для разборки понадобятся:

гаечные ключи на 10, 13, 19 и 24;
набор шестигранников;
отвертка;
плоскогубцы.

Подробная инструкция

Разборка ручной коробки передач производится следующим образом:

Снять КПП с автомобиля и очистить ее.
Установить устройство вертикально и открутить гайки с задней крышки.
Извлечь кронштейн сцепления.
Демонтировать заднюю крышку и уплотнитель.
Включить 3-ю или 4-ую передачу.
Вывернуть болт 5-ой передачи и включить ее.
Попробовать провернуть валы. Они не должны поддаться.
Отвернуть гайки с обоих валов.
Снять синхронизатор 5-ой передачи, поддев его при помощи отвертки.
Снять блокировщик с синхронизатора и ведомую шестеренку.
Извлечь упорное кольцо и подшипник.
Скрутить ведущую шестеренку.
Извлечь пластину подшипников, открутив сдерживающие винты.
Снять втулку игольчатого подшипника и упорную шайбу вторичного вала.
Удалить стопорные кольца подшипников первичного и вторичного валов.
Открутить фиксаторы, вывернув пробки и вынуть пружины.
Снять опору силового агрегата.
Открутить гайки и крепежный болт, разъединить картеры сцепления и КПП.
Выкрутить болт, соединяющий вилки 1-ой и 2-ой передач.
Удалить шток с переключающей вилкой.
Демонтировать шток.
Вынуть шток 5-ой передачи.
Снять стопорное кольцо и вилку заднего хода. Извлечь шестерню.
Одновременно вынуть оба вала.
Извлечь ведомую шестерню основной передачи.
Снять механизм переключения и уплотнитель.
Извлечь из вторичного вала передний подшипник и сальник.
Выдавить подшипник внутрь картера.
Вынуть из картера магнит.
Демонтировать корпус датчика скорости и вынуть из него ведомую шестерню, извлечь уплотнитель.
Выкрутить из картера выключатель заднего света.
Снять шарнир тяги и чехол со штока.
Вывернуть крепящий болт рычага к штоку переключателя.
Вынуть из картера шток и рычаг.
Проверить все детали на предмет износа и повреждений. Произвести замену поврежденных частей.

Обращение в автосервис

Такую сложные процедуры, как разборка коробки и замена ее поврежденных деталей, лучше всего доверить опытным специалистам.

Цены на ремонт различаются в зависимости от степени поломки. Сервисы самостоятельно подбирают и приобретают детали, подходящие для вашей модели МКПП.

Неисправности

Каждый автовладелец с опытом начинает чувствовать неисправность в коробке передач автомобиля по характерным признакам. Большинство поломок КПП связаны с износом трущихся деталей, потому что они испытывают во время движения постоянную значительную нагрузку. Однако такой износ редко достигает критического состояния мгновенно. Обычно это постепенный процесс, именно поэтому начинающему водителю всегда советуют учиться «слушать» машину. Чем раньше обратить время на неполадку, точно её диагностировать и устранить, тем меньший объём ремонтных работ нужно будет выполнить и тем меньше это будет стоить.

Рекомендуется регулярно проверять место стоянки автомобиля на наличие пятен для контроля утечки технических жидкостей

Можно классифицировать признаки, которые говорят о поломках, следующим образом:

Шум в МКПП. Это может быть треск, стук, шорох, скрежет, а также биение рычага переключения скоростей. Стук может возникать в разные фазы работы коробки. Опытный автомобилист по такому шороху может даже определить, какие именно детали подвергаются опасности. Например, шум при вхождении автомобиля в поворот говорит об износе шестерён дифференциала.
Передачи тяжело включаются. Помимо износа деталей собственно КПП, неисправность может таиться и в сцеплении. Кроме того можно погрешить на деформацию тяг управления переключением передач. Помните, что детали из пластмассы ломаются значительно легче, чем металлические.
Самопроизвольное «выпадение» передачи при движении. Со временем зубья шестерён выкрашиваются и стачиваются, становясь короче. Малейшая вибрация выводит их из зацепления и передача «вылетает». В этом случае необходимо также проверить крепление двигателя.
Резкий щелчок и потеря плавности при переключении передачи. Если сцепление исправно, то виной такой неполадки чаще всего становится выход из строя блокирующего кольца синхронизатора нужной передачи.
Коробка «ест» много масла. Повышенный расход масла — это прежде всего его утечка. Она может происходить через разгерметизированный картер, а также изношенные сальники, которые стоят практически на любом отверстии в корпусе коробки.

Большинство указанных неисправностей нельзя решить иным способом, кроме как заменой износившихся деталей. Коробка передач приближена к центру масс автомобиля и ломается значительно реже, чем двигатель или подвеска.

Подобные поломки шестерни невозможно устранить каким-либо способом за исключением замены узла

Поэтому если уж с ней что-то случилось, ремонт потребуется обязательно. Для того, чтобы выяснить, износ каких деталей провоцирует шум или препятствует плавному ходу рычага, нужно снять и разобрать КПП.

Обкатка коробки передач

После ремонта деталей и сборки коробки передач ее обкатывают на стенде для приработки деталей и для определения легкости переключения шестерен, отсутствия шума, стуков, нагрева и течи масла.

Порядок обкатки следующий:

Устанавливают коробку передач на стенд, сообщают ведущему валу 1200—1500 оборотов в минуту и переключают передачи, работая на каждой передаче 2—3 мин.
Заливают в картер коробки передач масло до нормального уровня и проверяют работу коробки на всех передачах с нагрузкой в течение 30—40 мин.
После устранения выявленных дефектов заменяют смазку и промывают картер керосином.

Регулировка КПП ВАЗ 2110 и ремонтные работы

Регулировка коробки требуется не только при ее самопроизвольном отключении на ходу. Такие действия помогают, когда дребезжит рычаг КПП ВАЗ 2110, при затрудненном включении первой или второй передачи, что случается не так редко. Регулировка полезна при отсутствии уверенной фиксации какой-либо передачи в момент ее включения. В любом случае следует использовать шанс устранить дефект, не прибегая к глубокому ремонту, предусматривающему снятие КПП и ее разборку. А после выполнения любых работ, предусматривающих снятие коробки передач ВАЗ 2110, ее регулировка просто необходима.

Порядок выполнения процедуры регулировки:

Обеспечьте доступ к автомобилю снизу. Для этого понадобится яма, эстакада или подъемник.
Под днищем автомобиля ослабьте гайку, стягивающую хомут крепления тяги коробки (кулисы). Не откручивайте ее совсем, отпустите гайку на 1-2 оборота для обеспечения свободного перемещения хомута.
Шлицевой отверткой расширьте щель в хомуте и раздвиньте пазы тяги для облегчения ее перемещения в сторону штока.
Займите место за рулем и включите передачу заднего хода. Рычаг необходимо выставить в крайнее левое положение для включения задней передачи.
Предложите помощнику удерживать рычаг в выставленном положении.
Под днищем машины туго затяните хомут в выставленном положении.
Для проверки работы КПП проведите пробную поездку. Если нужно, повторите регулировку.
На этом регулировка кулисы коробки автомобиля закончена. Теперь переключение скоростей происходит четко, также должен уйти дребезг рычага.

Технологическая карта, в которой описана разборка КПП ВАЗ 2110, содержит более 120 укрупненных позиций (примерно столько же включает и сборка КПП ВАЗ 2110). Многие из этих позиций требуют использование специализированного инструмента (от медного молотка до трехлапого съемника ведомой шестерни первой передачи). А некоторые детали (шарнир штока механизма выбора передач) при сборке на заводе закреплены на резьбе специальным клеем ТБ-1324 и разборке не подлежат.

Не стоит переоценивать свои силы. Если неопытный автолюбитель решит провести ремонт коробки передач ВАЗ 2110 в обычном гараже, не оборудованном специальными приспособлениями и инструментом, разборка коробки передач приведет к тому, что часть важных деталей может затеряться. А тогда коробку обратно собрать будет уже нереально, придется просить помощи у профессионалов.

Лучше сразу обращаться в автосервис, специалисты которого умеют все, включая тюнинг КПП ВАЗ 2110.

Статьи по теме

Замена ветрового стекла: когда, как и где

Присадки для дизельного топлива: виды и задачи

Ремонт топливных форсунок: причины неисправности, диагностика, методы решения проблемы

Ремонт АКПП «Хендай»: причины неполадок и правила устранения

Как поменять моторчик дворников: простые советы опытных автовладельцев

Как выбрать летнюю резину: 9 важных рекомендаций

Как убрать стук рейки и продлить срок ее службы

Попал колесом в яму: что делать для получения компенсации

Давление масла в двигателе: норма и признаки неисправности

Замена лобового стекла с обогревом: о чем необходимо знать

Стук рулевой тяги: причины, диагностика, замена

Рулевой люфт автомобиля: особенности диагностики и ремонта

Как использовать жидкое стекло для ремонта автомобиля

Как правильно подобрать резину: нюансы выбора для лета и зимы

Заправочный объем масла: особенности замены и измерения

ДЛЯ ЧЕГО НУЖНА КУЛИСА НА КОРОБКЕ ПЕРЕДАЧ

Назначение кулисы в любой коробке передач — связь рычага переключения передач со штоком, подводящим к КПП. Несмотря на то что этот механизм имеет продолжительный срок эксплуатации, со временем детали изнашиваются. Как правило, проблемы возможны не ранее, чем через 100 тыс. км. пробега. Единственное, что может требовать более частой замены, это резиновые и пластиковые элементы стержня рычага КПП, которые используются для его соединения с рычагом на коробке.

КАК СНЯТЬ КУЛИСУ НА ВАЗ 2101

Для демонтажа кулисы (короткого рычага, расположенного на коробке) на ВАЗ 2101 потребуется удалить длинный рычаг управления передачами и защитную накладку, расположенную на полу салона. Для снятия механизма необходимо извлечь резиновую манжету, а затем открутить крепёж шаровой опоры рычага. Во время извлечения нужно быть аккуратным, чтобы оттяжная пружина не спала. Если снять кулису таким образом не удастся, потребуется демонтировать заднюю крышку коробки, на что уйдёт немало времени и сил. Снимают кулису, как правило, во время ремонта коробки, и то не всегда.

Кулису на коробке передач снимают довольно редко, поскольку механизм из строя практически не выходит

КАК ПОСТАВИТЬ КУЛИСУ

Установка механизма управления передачами производится в обратной последовательности. Кулиса уплотняется прокладкой и, если уплотнитель находится в плохом состоянии, лучше его заменить, что исключит попадание грязи внутрь коробки и возможное подтекание масла.

При монтаже кулисы устанавливают на место прокладку, а после и сам механизм

РЕГУЛИРОВКА КУЛИСЫ

Кулиса на коробке передач ВАЗ 2101 имеет простую конструкцию и каких-либо регулировочных работ при ремонте либо замене детали не требуется.

Обслуживание и ремонт КПП ВАЗ 2101 вполне по силам каждому автовладельцу, что обусловлено несложной конструкцией механизма. Единственное — для проведения мероприятий, связанных с демонтажем узла, желательно позвать помощника, поскольку коробка является довольно тяжёлым механизмом и самостоятельно снимать её с автомобиля будет нелегко и небезопасно. При правильном и своевременном обслуживании КПП в течение продолжительного времени не будет доставлять каких-либо проблем.

Автоматическая коробка передач Toyota Corolla

Автомобиль Toyota Corolla поставляется в 2 вариантах: с механической или роботизированной коробкой. Модель, оснащенная АКПП, предоставляет возможность ощутить преимущества автоматики.

Особенности

Принцип работы автоматизированной КПП такой же, что и у механической, но она имеет блок управления, который в нужный момент замыкает или размыкает сцепление. Водитель вручную задает только режим работы устройства.

В условиях пробок при каждой остановке необходимо вручную переводить рычаг селектора в нулевое положение, иначе сцепление будет находиться в напряжении, что впоследствии вызовет неисправности АКПП и трансмиссии.

Возможные причины поломки

Автоматическая коробка может повредиться и прийти в негодность по следующим причинам:

большая нагрузка на устройство из-за экстремального вождения;
езда с непрогретым маслом на морозе;
отсутствие регулярного техобслуживания;
ДТП;
естественный износ.

Неисправности

Поломки АКПП проявляются в виде:

затрудненного переключения передач;
вибраций и ударов в гидроблоке;
некорректной работы блока управления;
снижения динамики автомобиля;
утечки машинного масла.

Разборка коробки передач

Устранение отдельных дефектов коробки передач связано с ее частичной или полной разборкой. При разборке выполняют следующие основные операции:

отъединяют компрессор (при его наличии) от картера коробки передач;
снимают верхнюю крышку с механизмом переключения передач;
отвертывают болты, снимают переднюю крышку и извлекают ведущий вал с подшипником;
отвертывают заднюю крышку и извлекают ведомый вал с подшипником;
вынимают из картера коробки шестерни ведомого вала, ось и вилку включения заднего хода;
снимают стопорную пластину оси заднего хода и оси промежуточного вала и выбивают оси (у автомобилей ЗИС-5 и ЗИС-150 отвертывают крышки подшипников промежуточного вала);
вынимают из картера шестерни заднего хода и промежуточный вал или блок шестерен.
