Ремонт коробки передач ваз 2110 своими силами

Содержание:

Cоветы по разборке КПП
Особенности механических приборов
Неисправности
Как самому снять и установить коробку передач на ВАЗ 2110 (инструкция)
Как отремонтировать КПП на ВАЗ 2110
- Как снять/ демонтаж коробки ВАЗ 2110
- Как правильно разобрать коробку передач ВАЗ 2110
Признаки неисправности
Как снять и установить МКПП
- Видео: демонтаж КПП на Лада 2110
Сложности с включением второй передачи, видео
Как снять и установить МКПП
- Видео: демонтаж КПП на Лада 2110
Разборка коробки передач
Процедура снятия КПП на ВАЗ 2110
Разборка коробки
Устройство коробки передач ВАЗ 2110
Регулировка КПП

Cоветы по разборке КПП

Автовладельцы зачастую сталкиваются с вопросом как снять КПП. В первую очередь механизм необходимо полностью очистить перед тем, как получить доступ к таким деталям, как вилка КПП. Схема сборки коробки требует тщательного изучения. Кап ремонт КПП требует этого в любом случае.

Процесс снятия коробки передач с ВАЗ 2110.

Останется избавиться от задней крышки, ремонт вторичного вала не исключение. На задней крышке есть всего 4 болта, которые и отворачиваются в обязательном порядке. Чаще всего крышка цепляется с плоской отвёрткой. Опора рычага КПП находится тут же, рядом.

Потребуется дополнительное закрепление для валов, иначе они будут проворачиваться. Есть деталь зацепления с шестерёнкой, в неё должны войти шлицы от муфты. Книга по ремонту коробки будет содержать изображение деталей. Особенности ремонта в том, что для этого надо включить 5 передачу.

Остаётся только снятие валов первичного типа, а дальше можно искать неисправности КПП. Проблемы при ремонте возникают только в том случае, если износ какого-то узла стал критическим.

Часть с дифференциалом и синхронизатором, валы первичный и вторичный — чаще всего полезные советы дают по работе с ними, они больше всего выходят из строя. Замена КПП ВАЗ в домашних условиях предполагает наличие ограниченных возможностей. Например, у первичных валов конструкцию вообще почти невозможно разобрать самостоятельно.

Замена подшипников остаётся единственным действием. С короткоходной кулисой КПП работать проще.

https://youtube.com/watch?v=jPD-p45KUfk

Ремонтируем автомобиль ВАЗ 2110 самостоятельно:

Ремонт двигателя ВАЗ 2110 своими силами
Замена топливного фильтра на ВАЗ 2110 самостоятельно
Замена термостата ВАЗ 2110

Особенности механических приборов

Демонтаж или снятие устройства — первый шаг для тех, кто решил самостоятельно выполнить ремонт КПП. Желательно иметь помощника рядом, так будет гораздо легче.

Сначала с автомобиля снимается АКБ, потом переходят к стартеру. Замена кулисы своими силами проводится так же, есть лишь небольшие отличия. Примерно таких же действий требует ремонт вторичного вала. От вилки обязательно отключают трос, отвечающий за сцепление. На устройстве есть специальный кронштейн, из которого деталь и вытаскивается.

Любой справочник по ремонту КПП в домашних условиях расскажет об этом.

Ремонт кулисы КПП без этого тоже не обходится. Сначала надо сжать нужное количество зажимов пружинного типа, после этого демонтируется часть с колодкой. Есть несколько болтов, отвечающих за соединение между реактивной тягой и коробкой. Их нужно отвернуть, используя ключ с соответствующими параметрами. Как и когда осуществляется ремонт карданчика кулисы КПП указано в руководстве по эксплуатации ВАЗ 2110.

Кулиса коробки переключения передач ВАЗ 2110.

На следующем этапе капитальный ремонт требует снятия колёсных приводов. Главное чтобы там осталась заглушка. От кулака отворачивается конструкция шаровой опоры, которая располагается с левой стороны.

Ремонт ручки КПП проводится отдельно, если есть такая необходимость. Инструкцию легко найти.

Шаровые опоры можно оставлять на своих местах, но при отворачивании работа идёт быстрее и проще. Двигатель, со своей стороны, снабжён всего одним креплением. Потому ремонт рычага и другие подобные процессы требуют всего лишь в данный момент отвернуть одну гайку. Иногда необходимо со шпильки снимать шланг, ответственный за впрыск. Руководство по ремонту говорит о том, что максимально назад сдвигается сама коробка.

Неисправности

Каждый автовладелец с опытом начинает чувствовать неисправность в коробке передач автомобиля по характерным признакам. Большинство поломок КПП связаны с износом трущихся деталей, потому что они испытывают во время движения постоянную значительную нагрузку. Однако такой износ редко достигает критического состояния мгновенно. Обычно это постепенный процесс, именно поэтому начинающему водителю всегда советуют учиться «слушать» машину. Чем раньше обратить время на неполадку, точно её диагностировать и устранить, тем меньший объём ремонтных работ нужно будет выполнить и тем меньше это будет стоить.

Рекомендуется регулярно проверять место стоянки автомобиля на наличие пятен для контроля утечки технических жидкостей

Можно классифицировать признаки, которые говорят о поломках, следующим образом:

Шум в МКПП. Это может быть треск, стук, шорох, скрежет, а также биение рычага переключения скоростей. Стук может возникать в разные фазы работы коробки. Опытный автомобилист по такому шороху может даже определить, какие именно детали подвергаются опасности. Например, шум при вхождении автомобиля в поворот говорит об износе шестерён дифференциала.
Передачи тяжело включаются. Помимо износа деталей собственно КПП, неисправность может таиться и в сцеплении. Кроме того можно погрешить на деформацию тяг управления переключением передач. Помните, что детали из пластмассы ломаются значительно легче, чем металлические.
Самопроизвольное «выпадение» передачи при движении. Со временем зубья шестерён выкрашиваются и стачиваются, становясь короче. Малейшая вибрация выводит их из зацепления и передача «вылетает». В этом случае необходимо также проверить крепление двигателя.
Резкий щелчок и потеря плавности при переключении передачи. Если сцепление исправно, то виной такой неполадки чаще всего становится выход из строя блокирующего кольца синхронизатора нужной передачи.
Коробка «ест» много масла. Повышенный расход масла — это прежде всего его утечка. Она может происходить через разгерметизированный картер, а также изношенные сальники, которые стоят практически на любом отверстии в корпусе коробки.

Большинство указанных неисправностей нельзя решить иным способом, кроме как заменой износившихся деталей. Коробка передач приближена к центру масс автомобиля и ломается значительно реже, чем двигатель или подвеска.

Подобные поломки шестерни невозможно устранить каким-либо способом за исключением замены узла

Поэтому если уж с ней что-то случилось, ремонт потребуется обязательно. Для того, чтобы выяснить, износ каких деталей провоцирует шум или препятствует плавному ходу рычага, нужно снять и разобрать КПП.

Как самому снять и установить коробку передач на ВАЗ 2110 (инструкция)

Снятие и установку коробки передач на автомобиле ВАЗ 2110 необходимо производить с напарником. Порядок действий при выполнении снятия КП Снимаем аккумуляторную батарею Трос привода сцепления нужно отсоединить от вилки выключения сцепления и вынуть его из кронштейна на самой коробке передач

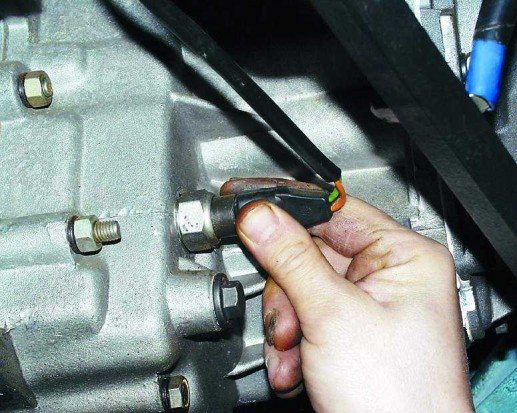

Далее нужно отсоединить колодку электрического жгута от датчика скорости. Сжимаем пружину и отсоединяем разъем

Откручиваем болт 1, он крепит кронштейн модуля зажигания к самой коробке передач ВАЗ 2110. Затем следующие 2 и 3 они служат для крепления КПП к двигателю автомобиля

Внизу коробки имеется еще один разъем подключения к датчику заднего хода. Его также нужно отсоединить

Затем нужно открутить два болта крепления реактивной тяги к КП

Ослабляем затяжку хомута крепления тяги переключения передач с последующим отсоединением ее от шарнира штока выбора передач, сдвинув ее назад.

Затем снимаем приводы колес при этом вместо одного привода вставляем заглушку, которую перевяжем проволокой или веревкой, чтобы она не вылетела во время снятия коробки ВАЗ 2110. Правый привод полностью снимать не обязательно, можно его отвести в сторону и повесить.

Чтобы проще было снять КП рекомендую ослабить два болта крепления шаровой опоры к поворотному кулаку

Откручиваем гайку нижнего правого крепления коробки передач 1 к двигателю

Обратите внимание, что на моделях с системой впрыска топлива под этой гайкой установлен поддерживающий кронштейн 2 впускной трубы, который нужно снять со шпильки

Если понадобится можно ослабить гайку крепления кронштейна указанную стрелкой.

Затем нужно открутить обозначенные на нижнем рисунке гайки, после этого снимите крышку ( 1 сцепления) и ( 2 картера)

После этого откручиваем болт нижнего левого крепления коробки передач к двигателю

Вывешиваем двигатель. Для этой процедуры используем таль или доску

Снизу автомобиля отверните гайку крепления левой опоры силового агрегата.

Отверните две гайки крепления задней опоры силового агрегата к кузову.

Отверните два болта крепления задней опоры силового агрегата к коробке передач, удерживая вторым ключом гайки от проворачивания, и снимите опору.

Вставляя отвертку между картером сцепления и блоком цилиндров, сдвиньте коробку передач с направляющих втулок. При этом обязательно придерживайте ее

Сдвиньте коробку передач максимально назад, пропустив заднюю крышку коробки над растяжкой передней подвески (первичный вал должен выйти из сцепления). Если первичный вал не удается вывести из сцепления, отожмите двигатель в сторону. Опустив передний конец коробки, выньте ее из-под автомобиля.

Установите коробку передач в порядке, обратном снятию.

Как отремонтировать КПП на ВАЗ 2110

Регулировка не всегда позволяет добиться необходимого эффекта. Поэтому автомобилисту понадобится провести ремонтные работы. Практика показывает, что ремонт коробки передач ВАЗ 2110 заключается в демонтаже и переборке коробки передач. Сейчас я подробно расскажу вам как это сделать.

Как снять/ демонтаж коробки ВАЗ 2110

Как снять коробку? Перед разборкой КПП, ее необходимо очистить

Важно чтобы вода не попала внутрь коробки

Основные этапы:

Отключается питание с аккумулятора.
Отсоединяется колодка от датчика скорости.
Сливается трансмиссионная жидкость.
Снимаются болты, фиксирующие реактивную тягу.
Необходимо вывести шарниры равных угловых скоростей из штатного места.
Имеющиеся болты шаровой опоры ослабляются.
При помощи инструмента выкручиваются гайки, держащие крышку сцепления к картеру коробки.
Отсоединяются болты крепления КПП к мотору.
Силовую установку необходимо приподнять (стоит воспользоваться домкратом).
Демонтажу подлежат подушки двигателя.
Чтобы подцепить КПП, можно воспользоваться отверткой.
Скоростная коробка сдвигается с направляющих. Первичный вал должен выйти из сцепления.

Как правильно разобрать коробку передач ВАЗ 2110

Очищаем от грязи и промываем коробку передач снаружи (не допускайте попадания воды в картер).
Ключом “на 17” отворачиваем болт крепления кронштейна подвески силового агрегата.
Головкой “на 13” отворачиваем шесть гаек крепления задней крышки картера.
Снимаем кронштейн.
Постукивая медным молотком (или обычным через оправку из мягкого металла) по приливам крышки, и снимаем ее вместе с уплотнительной прокладкой со шпилек.
Вдавив до упора шток выбора передач, включаем третью передачу или, втянув шток до упора, включаем четвертую.
Накидным ключом “на 10” отворачиваем болт крепления вилки пятой передачи.
Через выколотку из мягкого металла наносим удар по вилке вниз, включая пятую передачу ВАЗ 2110
Бородком выправляем вмятины гаек первичного и вторичного валов
Головкой “на 32” с мощным воротком отворачиваем гайки валов.
Поддев отверткой вилку включения пятой передачи, снимаем узел пятой передачи. Вынимаем вилку включения пятой передачи.
Снимаем скользящую муфту синхронизатора со ступицей. Снимаем блокирующее кольцо синхронизатора. Вынимаем упорную пластину.
Сдвигаем ступицу внутри скользящей муфты Синхронизатора и вынимаем ступицу, пружины, фиксаторы и сухари синхронизатора пятой передачи.
Медным молотком наносим удар в торец первичного вала. В образовавшийся зазор между упорной пластиной и ведущей шестерней пятой передачи вставляем две отвертки. Поддевая отвертками шестерню, спрессовываем ее
Головкой “на 13” отворачиваем три пробки фиксаторов штоков переключения передач. Вынимаем из гнезд пружины и шарики фиксаторов.
Ударной крестообразной отверткой отворачиваем четыре винта крепления упорной пластины. На винтах имеются специальные стопорные шайбы.
Снимаем упорную пластину. Двумя отвертками поддеваем упорную шайбу втулки ведомой шестерни пятой передачи. В образовавшийся зазор между торцом заднего подшипника и упорной шайбой вводим лапы съемника и спрессовываем втулку шестерни и упорную шайбу.
Двумя отвертками разводим стопорное кольцо на первичном валу и снимаем его. Таким же образом снимаем стопорное кольцо со вторичного вала
Вставляем в гнездо фиксатора отвертку и, приложив к ней магнит, извлекаем шарик.
Головкой “на 13” отворачиваем тринадцать гаек и один болт крепления картера коробки передач к картеру сцепления.
Вставив в паз на стыке привалочных плоскостей картеров отвертку, аккуратно приподнимаем картер коробки и снимаем его.
Накидным ключом “на 10” отворачиваем болт крепления вилки включения I-II передач к штоку. Приподнимаем шток вверх и выводим вилку из зацепления. Накидным ключом “на 10” отворачиваем болт крепления вилки включения III-IV передач к штоку. Отверткой выводим шток из механизма выбора передач.
Поднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.
Поворачивая шток включения V передачи, выводим его из механизма выбора передач. Вынимаем ось промежуточной шестерни заднего хода.
Вынимаем промежуточную шестерню заднего хода. Вынимаем одновременно первичный и вторичный валы из роликовых подшипников картера сцепления.
Вынимаем дифференциал в сборе.
Головкой “на 10” отворачиваем три болта крепления механизма выбора передач и снимаем его.
Головкой “на 10” отворачиваем установочный болт рычага выбора передач. Снимаем рычаг выбора передач со штока.
Поддев отверткой, снимаем защитный чехол штока со втулки. Вынимаем шток выбора передач.

Признаки неисправности

Снятие и ремонт коробки передач требуется в следующих случаях:

Появление шумов. Причиной этого дефекта могут быть изношенные детали шестерен. При повреждении подшипников появляется стук и скрежет. Также шумы появляются при износе сальников. В руководстве по обслуживанию ВАЗ 2110 указано, как часто необходимо менять масло. Низкий уровень рабочей жидкости тоже может стать причиной появления шумов.
Сложности при смене передач. Появление такой неисправности может быть связано с поломкой или износом привода, детали которого сделаны из пластмассы. Деформация тяги привода, неполное отключение механизмов сцепления, ослабление винтов или рычага – это частые причины, по которым менять скорости стало труднее.
Не включается до конца передача. Причиной этого дефекта ВАЗ 2110 является износ вилок и механизма выбора.

Как снять и установить МКПП

Процедуру снятия коробки передач нужно производить, загнав авто на эстакаду или в гараж со смотровой ямой. Чем шире и просторней в яме, тем легче будет производить работу. Обеспечьте хорошее освещение днища автомобиля, ведь вся работа будет происходить в полутьме.

Коробка скоростей в «десятке» весит около 30 кг при условии, что масло слито. Вес кажется не очень большим, но учтите, что нужно будет держать КПП и откручивать гайки. Вариантов два: работать с помощником или соорудить приспособление, в которое можно будет упереть коробку при снятии и после перехватить её двумя руками для извлечения.

Перечень инструментов, необходимых для демонтажа:

Набор гаечных ключей;
Набор торцевых головок с удлинителем;
Плоская и фигурная отвёртки;
Пассатижи;
Монтировка;
Домкрат;
Чистая сухая ткань для обтирки.

Далее работы производятся в следующем порядке:

Снимаем пластиковую защиту двигателя, открутив болты торцевым ключом. Щиток, закрывающий моторный отсек, также убираем.
Сливаем масло из коробки. Для этого подойдёт любая ёмкость, например, пластиковая 5-литровая бутыль с обрезанным горлышком. Откручиваем пробку, ждём, пока всё стечёт, потом протираем пробку и сливную горловину и закручиваем отверстие.
Обесточиваем автомобиль, сняв клемму с аккумулятора
Снимаем воздушный фильтр вместе с дроссельной заслонкой. Датчик воздушного потока и шланги вентиляции картера тоже вынимаем.
Убираем стартер. Для этого с него нужно снять все резиновые колпачки с большого болта с плюсом от аккумулятора и малого болта втягивающего реле, отсоединить все клеммы, а потом открутить болты, крепящие стартер к корпусу двигателя.
Вынимаем тросик сцепления, высвобождая его из вилки и ослабляя внешнюю гайку.
Отсоединяем от коробки проводку — это датчик указателя скорости и фонари включения задней передачи.
Убрать реактивную тягу можно, отвинтив две гайки, удерживающие скобу на буфере.
Отсоединить от шарнира тягу привода переключения передач
Далее нужно отвинтить болты на крышке картера сцепления и убрать крышку в сторону.
Задача следующего этапа — снять приводы правого и левого переднего колеса. В отверстие одного из приводов можно вставить заглушку, чтобы не перепутать их при сборке. Левый привод снимаем полностью, правый отводим в сторону, чтобы не мешал. Болты, которыми крепится шаровая опора, должны быть ослаблены.
Потом снимаем нижнюю крышку картера и откручиваем нижний болт, которым КПП крепится к мотору.
После этого двигатель нужно приподнять, чтобы освободить коробку для снятия. Можно перекинуть трос с крюком через потолочную балку. Подручный вариант — использовать в качестве упора прочную доску.
Следующий шаг — снятие задней опоры силового агрегата. Сначала нужно выкрутить болт, прижимающий двигатель к левой бортовой опоре, потом вывинтить болты, крепящие заднюю опору к кузову и КПП. Придерживайте головки болтов вторым ключом, иначе они будут проворачиваться. После этого можно снять саму опору.
Коробку необходимо снять с направляющих держа её на весу. Для обретения хорошего страгивающего усилия можно вставить плоскую отвёртку между блоком цилиндров и картером сцепления. Шестерни первичного вала должны выйти из зацепления. Если этого не произошло, слегка пошатайте двигатель, отжимая его доской-упором.
Будьте внимательны! Тяжелый корпус коробки не должен ни на что опираться. Максимально отведя её назад, наклоните узел передним краем вперёд и вытащите из-под машины.

После снятия коробки её следует разобрать, чтобы осуществить визуальный осмотр валов и шестерён. При необходимости изношенные части заменить новыми

Во время сборки коробки особое внимание уделите герметизации картера и замене сальников

Обратная установка коробки осуществляется в обратном порядке. Если вы впервые осуществляете подобную процедуру, фотографируйте каждый шаг, расположение деталей и крепёжных элементов. Это поможет восстановить последовательность действий.

Видео: демонтаж КПП на Лада 2110

После ремонта коробки некоторое время нужно обкатать новые шестерни, особенно если вы меняли их поблочно, группами. На время обкатки воздержитесь от агрессивного стиля езды. Переключая скорость на более высокую, выдерживайте паузу в одну-две секунды, а при понижении передачи, наоборот, включайте новую сразу же. Всегда следите за уровнем масла — если он падает, не поленитесь залезть под машину и осмотреть, нет ли течи в стыке крышки и картера. Обращайтесь с автомобилем аккуратно, и срок службы КПП возрастёт.

Сложности с включением второй передачи, видео

Владелец десяткой Может столкнуться с такими же проблемами, как и при включении первой скорости. В любом случае неисправности обусловлены следующими причинами:

истирание зубцов шестерёнок. На первых этапах скорость включается плохо, а со временем — начнёт вылетать. Поэтому требуется оперативное вмешательство;
происходит недостаточное сцепление шестерни с муфтой переключения передач;
скорость выключается при наезде на неровности дорожного покрытия. В таком случае проблема заключается в сцеплении.

Иногда, чтобы устранить выбивание второй передачи, достаточно заменить фиксатор. Если же замена не позволяет добиться желаемого результата, то требуется капитальный ремонт.

Регулировка в данном случае не позволит решить проблему. Выполнить ремонтные работы собственноручно достаточно сложно. В отличие от регулировки и замены сальников, капитальный ремонт требует профессиональных умений.

Нюансы, видео

Нужно отметить, что коробка переключения передач является достаточно устойчивым узлом транспортного средства. По сравнению с другими агрегатами поломки здесь возникает гораздо реже. При этом нужно помнить, что для нормального функционирования коробки следует своевременно менять масло, причём пользоваться продукцией проверенных брендов. По своим показателям коробки передач практически одинаковые. Если речь идет о переднеприводных автомобилях, к числу которых принадлежит ВАЗ-2110, то можно использовать масло, заливаемое в силовой агрегат. Если же речь идет о заднеприводных ВАЗах, то для них предусмотрено специальное масло. Иногда автовладельцев замечают утечку масла. Это вызвано слабым креплением коробки и картера. Проблема решается с помощью уплотнителей, а также тщательного подтягивания болтов.

В случае возникновения проблем с коробкой в первую очередь необходимо выполнить регулировку привода и заменить детали, которые вышли из строя в результате физического износа.

Если у автовладельца есть навыки и опыт, то ремонт коробки переключения передач автомобиля ВАЗ-2110 можно выполнить собственноручно. В остальных случаях лучше посетить проверенную автомастерскую и устранить недостатки после профессиональной диагностики.

Где купить

Купить новую деталь для замены можно в специальных торговых точках или ТУТ.

Стоимость кпп варьируется, начиная с 50 000 тенге

Помощь

Если вы сами не справились с этой задачей или просто не хотите возиться с работой – стоит обратиться на СТО, выбрать которую можно ЗДЕСЬ.

* Все нами полностью отремонтированные кпп для ВАЗ находятся на гарантии

** Гарантия не распространяется на корпус коробки и поломку шестеренок

*** Масло в перебранные коробки покупается отдельно и не входит в стоимость КПП

**** Время замены / ремонта КПП ВАЗ 2 — 2,5 часа

Цены на обмен действительны при условии целого корпуса на вашей КПП

Как снять и установить МКПП

Перечень инструментов, необходимых для демонтажа:

Набор гаечных ключей;
Набор торцевых головок с удлинителем;
Плоская и фигурная отвёртки;
Пассатижи;
Монтировка;
Домкрат;
Чистая сухая ткань для обтирки.

Далее работы производятся в следующем порядке:

Снимаем пластиковую защиту двигателя, открутив болты торцевым ключом. Щиток, закрывающий моторный отсек, также убираем.

В начале необходимо снять защиту картера

В отверстие, расположенное под внутренним ШРУСом, необходимо вставить самодельный чопик

Откручиваем болт крепления КПП

Для того чтобы снять заднюю силовую опору узла понадобится два ключа

В качестве ломика для сдвига коробки передач с направляющих можно использовать толстую отвёртку

Во время сборки коробки особое внимание уделите герметизации картера и замене сальников

Видео: демонтаж КПП на Лада 2110

Разборка коробки передач

Если вы уже извлекли КПП из капота автомобиля ВАЗ 2110 — самое время заняться ее разборкой, чтобы иметь возможность произвести ремонт КПП ВАЗ 2110 своими руками, для чего необходимо выполнить определенный порядок действий. Желательно также ознакомиться с фото, поясняющим принцип действия устройства.

1. Извлекаем из коробки передач указатель масла и откладываем его в сторону. Откручиваем болты М17 крепления кронштейна для фиксации тросика сцепления ВАЗ (всего их три штуки);
2. Теперь у вас есть возможность снять заднюю крышку КПП, осталось открутить лишь четыре крепежных болта на 13. Чтобы сорвать крышку — попробуйте поддеть ее отверткой, подбить молотком через медную либо алюминиевую наставку, поскольку она герметично упакована;
Задняя крышка коробки передач
3. Зафиксируйте посредством специального штока третью либо четвертую передачу, дабы валы при разборке не проворачивались, для чего вы можете полностью его втянуть. Далее необходимо открутить крепежный болт вилки для пятой передачи. Опускаем вилку вниз при помощи специальной выколотки либо наставки из мягкого металла, объединяя шестерню и шлицы муфты;

4. В сборе с вилкой снимаем шестерню пятой передачи

Необходимо соблюдать крайнюю осторожность, поскольку набор мелких шариков муфты синхронизатора может рассыпаться если муфта “поедет” со ступицы при демонтаже;
5. Снимаете втулку и ведущую шестерню со вторичного вала

Тем самым вы теперь имеете возможность демонтировать защитную пластину для доступа к подшипникам.

Обращаем ваше внимание, что момент затяжки болтов также крайне высокий, а потому вам просто не обойтись без ударной отвертки. Хорошим подспорьем на данном этапе работы также окажется пневмоинструмент

На валах под пластиной также находятся упорные шайбы. Выполняя дальнейший ремонт коробки ВАЗ 2110, их тоже снимаем, разведя концы при помощи круглогубцев либо подорвав при помощи отверток.

Процедура снятия КПП на ВАЗ 2110

Для начала, следует точно определиться с тем, действительно ли вы хотите провести снятие КПП ВАЗ 2110 без помощи опытного специалиста. Данные работы являются достаточно сложными, так что без должных знаний, умений и оборудования нам не обойтись.

Если же вы все-таки решились приступить к делу самостоятельно, то следует позвать на помощь друга – для некоторых действий одной пары рук будет недостаточно, да и работать будет веселее. Из инструментов нам понадобятся, прежде всего, ключи и отвертки.

Кроме того, стоит прочитать инструкцию о том, как поменять коробку на ВАЗ 2110. Не поленитесь это сделать, ведь сам процесс достаточно сложный, так что можно повредить устройство в ходе проведения демонтажных работ.

Для начала загоняем авто на яму. Если вы хотите узнать, как снять коробку на ВАЗ 2110 без ямы, то тут все происходит точно так же, вот только работать будет сложнее. Ведь выпрямившись в полный рост, все движения делать легче и удобнее. Далее устанавливаем подпорки под колеса. Убедившись, что машина обездвижена, начинаем снятие коробки передач ВАЗ 2110.

Разборка коробки

Разобрать КПП необходимо, если осуществлять замену изношенных комплектующих деталей. Процесс начинается после того, как коробка была изъята из автомобиля. КПП ВАЗ 2112 устанавливается вертикально на картер сцепления, откручиваются болты и гайки. Демонтажу подлежит задняя крышка, кронштейн, шток. С помощью накидного ключа откручивается установленный болт крепления на вилке 5 передачи. Чтобы отвернуть гайки валов, следует воспользоваться торцевой головкой. Далее снимается вилка, муфта, ступица. Необходимо демонтировать все фиксирующие, крепежные элементы, стопорное кольцо. Осуществляется съем картера коробки. Все болты крепления, шток, защитный чехол снимаются. Открывается доступ к валам, дифференциалу, рычагу выбора передач.

Для замены на ВАЗ 2112 шарнира штока, следует воспользоваться накидным ключом на 10. При замене дифференциала необходимо изъять из металлического корпуса ось сателлитов и два сателлита. Далее откручиваются болты ведомой шестерни. Если на сателлитах, ведомой шестерне имеется повреждение или зубья шестерни износились, их необходимо заменить. Перед установкой новых расходников, их необходимо смазать трансмиссионным маслом. Отремонтировать давшую сбой коробку своими руками вполне возможно.

Устройство коробки передач ВАЗ 2110

На автомашины Волжского автозавода 10-й серии устанавливают механическую пятиступенчатую КПП. Она двухвальная, имеет пять передач для движения вперёд и одну реверсивную для заднего хода. Главная передача, дифференциал и сама коробка объединены в одном картере. При соединении картера с крышкой возможно уплотнение прокладкой или герметиком, устойчивым к воздействию бензина и масла.

Двухвальная система представлена первичным и вторичным валами. Первый представляет собой блок ведущих шестерён, на втором расположены ведомые шестерни, обеспечивающие движение вперёд. Две группы шестерён находятся в постоянном зацеплении. Детали вторичного вала можно демонтировать для замены или ремонта.

Вторичный вал изготовлен пустым внутри для облегчения веса конструкции. В местах расположения шестерён расположены круговые проточки, обеспечивающие поступление смазки на поверхность вала во время его работы. Вращение зубчатого колеса пятой передачи осуществляется через втулку. Шлицы вала служат для установки ступиц синхронизаторов. Сами валы установлены в корпусе коробки на подшипниках — пара роликовых с одной стороны и пара шариковых — с другой.

В дифференциале использованы два сателлита. Преднатяжение подшипников в нём можно регулировать, меняя специальное кольцо с толстого на более или менее тонкое. Найти это кольцо можно под наружной крышкой дифференциального подшипника. Датчик скорости подключается к пластиковой шестерёнке, размещённой на картере коробки скоростей, а та, в свою очередь, приводится в движение ведущей шестерней на корпусе дифференциала.

Устройство КПП ВАЗ 2110: 1- подшипник выключения сцепления; 2 — направляющая втулка муфты подшипника выключения сцепления; 3 — ведущая шестерня главной передачи; 4 — роликовый подшипник вторичного вала; 5 — маслосборник; 6 — ось сателлитов; 7 — ведущая шестерня привода спидометра; 8 — шестерня полуоси; 9 — коробка дифференциала; 10 — сателлит; 11 — картер сцепления; 12 — ведомая шестерня главной передачи; 13 — регулировочное кольцо; 14 — роликовый конический подшипник дифференциала; 15 — сальник полуоси; 16 — ведомая шестерня I передачи вторичного вала; 17 — синхронизатор I и II передачи; 18 — ведомая шестерня II передачи вторичного вала; 19 — ведомая шестерня III передачи вторичного вала; 20 — синхронизатор III и IV передачи; 21 — ведомая шестерня IV передачи вторичного вала; 22 — шариковый подшипник вторичного вала; 23 — ведомая шестерня V передачи вторичного вала; 24 — синхронизатор V передачи; 25 — вторичный вал; 26 — задняя крышка картера коробки передач; 27 — ведущая шестерня V передачи; 28 — шариковый подшипник первичного вала; 29 — первичный вал; 30 — картер коробки передач; 31 — роликовый подшипник первичного вала; 32 — сальник первичного вала; 33 — сапун

При езде по тряской дороге двигатель испытывает колебания, которые при изношенности или просадке резиновых демпферов могут привести к смещению валов КПП. Это может приводить к непредсказуемому выключению передачи, когда шестерни двух валов выходят из зацепления. Для компенсации таких колебаний в соединении опоры рукояти переключения передач и картера коробки предусмотрена реактивная тяга. Она снабжена резиновой прокладкой для гашения вибрации от двигателя, которая заставляет дрожать рычаг переключения скоростей.

Узнать, сколько масла в коробке передач, можно, проверив измерительный щуп. Согласно заводским стандартам КПП вмещает в себя 3,5 л. При падении уровня масла необходимо его долить, в противном случае ускоренный износ зубчатых колёс может привести к поломке. Технический регламент предписывает дежурную замену масла каждые 90 тыс. км пробега.

Регулировка КПП

Далеко не всегда для налаживания работы коробки необходимо ее снятие. Хотя если предусматривается замена подшипников КПП или другие ремонтные мероприятия, простой регулировкой не обойтись.

Для «десятки» характерны ситуации, при которых скорости плохо переключаются, их попросту выбивает. Чтобы подобные ситуации исправить, конструкция включает в свой состав механизм по регулировке привода выбора передачи.

Регулировка требуется в нескольких ситуациях:

Недавно выполнялась замена подшипников первичного вала на ВАЗ 2110 или другой вид ремонта с обязательным снятием КПП;
Наблюдается постоянный вылет одной из скоростей;
Скорости переключаются туго, плохо, либо их выбивает непосредственно во время движения.

Если вы столкнулись с одной из подобных ситуаций, тогда регулировки будет не избежать. Хотя это лучше, чем демонтаж и полноценный ремонт коробки переключения передач. Выполняется операция следующим образом:

Снизу автомобиля отыщите гайку с болтом, которые стягивают хомут крепления тяги КПП. Ее не нужно полностью снимать, а просто немного ослабить.
Пазы тяги немного раздвигаются при помощи обычной отвертки, а также расширьте щель в хомуте. Так тяга будет легче передвигаться к штоку выбора скоростей. Шток нужно установить в нейтраль.
Снимите чехол с ручки КПП.
Согласно шаблону, выставьте рычаг — в окно накладки кронштейна для блокировки задней передачи устанавливается шаблон. Далее вводится упор оси рычага в имеющийся паз шаблона. Его нужно прижимать в поперечном направлении, но не прикладывать большое усилие.
Теперь регулируется осевой люфт штока в заднем направлении, плюс настраивается осевой люфт при помощи поворота налево.
Хомут ставится на место, оставляя пространство до конца тяги в несколько миллиметров. Теперь хомут как следует затягивается болтом.
