Что такое синхронизаторы коробки передач

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И РЕМОНТ СИНХРОНИЗАТОРА КОРОБКИ ПЕРЕДАЧ

Согласно статистике, установленной специалистами станций технического обслуживания, подавляющее большинство поломок и нарушений в работе механической и роботизированной трансмиссий становятся последствиями некорректной работы со сцеплением. Как только в процессе эксплуатации автомобиля замечаются запаздывающие реакции сцепления, которые повторяются постоянно, это может свидетельствовать о неисправности самой коробки передач.

Поскольку работа синхронизатора к функционалу сцепления не имеет непосредственного отношения, он в данном случае ремонту и замене не подлежит. С подобной проблемой лучше обратиться к официальному дилеру автомобильного производителя в своём регионе, либо, при наличии хорошего практического навыка, произвести регулировку или полную замену сцепления самостоятельно.

Однако в ряде случаев поломка всё-таки может быть вызвана именно дестабилизацией работы синхронизатора. Это может быть выражено следующим образом:

• жёсткий металлический хруст, издающий шум, слышный даже в салоне авто, свидетельствует о том, что блокирующее кольцо имеет большую степень износа, и необходима процедура ремонта либо замена всего механизма в ближайшее время;
• непонятный шум, доносящийся из места расположения коробки передач, может также означать то, что коническая поверхность также основательно изношена;
• самопроизвольное выключение скорости в любой момент при движении автомобиля означает, что неисправность коснулась шестерёнок;
• трудности, возникающие у водителя при попытке сменить передачу, свидетельствуют, что само устройство синхронизатора, скорее всего, пришло в негодность.

Замена синхронизатора в трансмиссии осуществляется поэтапно:

• полное отсоединение коробки передач от остальной конструкции транспортного средства;
• процедура очистки всех поверхностей КПП от скопившихся отходов: пыли, грязи, подтёков жидкостей и т.д.;
• снятие кронштейна у троса сцепления (в два действия: откручивание держащих болтов и снятие крышки);
• процесс разъединения: вилка коробки передач отсоединяется от пятой передачей посредством откручивания крепления в виде гайки.

Далее процедура повторяется с каждой последующей передачей до момента полноценного снятия синхронизатора. Установка нового устройства производится в порядке, обратном вышеназванному.

Переключение передач в КПП без синхронизатора

На грузовых автомобилях и тракторах коробки передач имеют до 15-20 ступеней. В таких коробках передачах не применяются синхронизаторы. Профессиональные водители умеют переключать передачи довольно быстро, чтобы не создавать задержки в работе коробки передач. В целом считается, что механическая коробка передач без синхронизатора намного дольше эксплуатируются по сравнению с КПП с синхронизаторами.

В таблице ниже описан алгоритм переключения передач в КПП без синхронизатора.

Шаг
Описание
1

Ожидание момента сравнения значения окружных скоростей шестеренок разных ступеней
Нахождение этого момента важно, чтобы переключиться на другую передачу без рывков и стуков.
2. Быстрый переход на нейтральную передачу
Очень быстро выжимается сцепление и производят переход на нейтральную передачу для последующего быстрого перехода на новую передачу

Такой метод называется «двойной выжим».
3. Быстрый переход на более высокую передачу
Сразу же после перехода на нейтральную передачу, мы быстро выжимаем сцепление и переходим на более высокую передачу. При этом мы увеличиваем обороты двигателя нажатием на педаль акселератора.

Ремонт синхронизатора

Никто не может гарантировать, что устройство не выйдет из строя. В таком случае возникает необходимость в его незамедлительной починке. Сразу следует отметить, что работа синхронизатора не имеет прямого отношения к функционалу сцепления, следовательно, нет никакой необходимости в замене. Если вас беспокоит какая-либо проблема, с ней следует обратиться к официальному продавцу автомобилей данной марки. Если у вас есть достаточные знания и практические навыки, то можно попытаться провести регулировку без посторонней помощи.

В некоторых случаях ситуацию может исправить только замена синхронизатора. Эта процедура проводится в несколько этапов:

1. Отсоедините коробку передач от прочих деталей.
2. Очистите все поверхности от посторонних частиц.
3. Снимите кронштейн.
4. Разъедините вилку коробки от КПП, открутив гайку, скрепляющую эти элементы.

Установка нового и исправного приспособления производится в обратном порядке. Опытный мастер поменял бы устройство за считанные минуты.

Синхронизаторы заднего хода

В большинстве современных легковых автомобилей с трехвальными и двухвальными МКП передача заднего хода так же оснащается синхронизатором (но это не касается отечественных легковых автомобилей, в которых передача заднего хода синхронизатора не имеет). Это облегчает включение задней передачи, но не избавляет водителя от строгого выполнения правила — включать передачу заднего хода только после полной остановки автомобиля. Для предотвращения этой ошибки МКП оснащается блокираторами, которые делают невозможной включение заднего хода при движении автомобиля вперед, либо рычаг КП оснащается специальным пружинным механизмом, который предотвращает случайный выбор передачи заднего хода. Обычно для включения заднего хода рычаг переключения КП нужно нажать вниз, а затем перевести в нужное положение. Либо сектор включения задней передачи снабжен тугой пружиной, чтобы водитель чувствовал повышенное сопротивление. Либо для включения заднего хода нужно нажать манетку, расположенную на рычаге переключения (это решение можно встретить и сегодня, повсеместно оно применялось на послевоенных грузовых автомобилях отечественного производства). Синхронизатор МКП один из самых нагруженных узлов этого механизма. При выходе коробки передач из строя специалисты по ремонту прежде всего сталкиваются с фактом разрушения синхронизаторов (особенно шестерен низших передач) и уже потом — с неисправностями уплотнений первичного и вторичного валов, разрушением подшипников и выкрашиванием зубьев шестерен.

После появления первых автомобилей последующая эволюция затронула практически все узлы и агрегаты. Трансмиссия также не стала исключением. Для упрощения взаимодействия с КПП и повышения комфорта при переключении передач механические коробки стали синхронизированными. Далее мы рассмотрим, как работает синхронизатор коробки, а также какие неисправности связаны с указанным элементом в устройстве трансмиссии автомобиля.

Читайте в этой статье

Синхронизатор коробки передач

Нужно сказать, что синхронизатор коробки передач – это устройство не из самых простых, хотя в нём нет ни капли электроники, а время его срабатывания занимает доли секунды.

В былые времена для переключения скорости в машине необходимо было несколько раз выжимать сцепление – одно нажатие отключало коробку от коленвала, а второе наоборот, подключало её обратно.

Понятное дело, что такая процедура не слишком удобна и от неё необходимо было каким-то образом избавиться. Помогла физика, механика и точный инженерный расчёт, в симбиозе которых и родился синхронизатор.

Необходим он для того чтобы выровнять частоту вращения вала и шестерней, благодаря чему переключение происходит аккуратно и без лишнего шума.

Одним словом, синхронизатор коробки передач упростил жизнь водителям, а также значительно увеличили ресурс механизмов коробки. Устанавливаются они, синхронизаторы,  для каждой передачи, иногда и для задней.

Неисправности синхронизатора и способы их устранения

При появлении каких-либо затруднений с переключением передач, большинство автовладельцев, которые имеют хотя бы базовые знания об устройстве и принципе работы коробки передач считают, что виной всему именно синхронизатор. Зачастую это оказывается правдой, хотя предварительно все же следует исключить неисправности сцепления, которые тоже довольно часто вызывают проблемы в работе механической коробки передач, когда система функционирует с заеданием, определенным запозданием и так далее.

Если проверка не обнаружила нарушений, самостоятельно заподозрить проблемы с синхронизатором можно по таким симптомам:

При самопроизвольном выключении передач, в первую очередь, необходимо обратить внимание на выключающую муфту и шестерни, которые могут быть изношены.
Если при переключении скоростей появился шум, идентификация которого невозможна и который раньше был нехарактерен, это может свидетельствовать о искривлении блокирующего кольца либо о том, что его коническая часть изношена.
Сложное переключение передач, когда необходимо прилагать большие усилия и совершать несколько попыток, фактически гарантированно говорит о вышедшем из строя синхронизаторе.

Сразу следует сказать, что ремонт данного устройства крайне трудоемкий и фактически нереально выполнить его самостоятельно. Для этого потребуется профессиональное оборудование и много времени, поэтому желательно доверить это дело специалистам. Помимо этого, стоит знать, что довольно часто может наблюдаться такое явление, как выкрашивание зубьев шестерни — такой опасности наиболее подвержены владельцы грузового транспорта и любители резких стартов с места. Эксплуатация такой коробки недопустима.

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

• картер;
• входной, выходной и промежуточный валы;
• синхронизаторы;
• ведущих и ведомых шестерней;
• механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые

При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

• подвижно на шлицах;
• фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Видео — как происходит передача крутящего момента в МКПП:

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

• рычага;
• приводов;
• ползунов;
• вилки;
• замка;
• муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.

Синхронизатор КПП, устройство, конструктивные особенности

Неотъемлемая часть любого синхронизатора — ступица, которая имеет специальные шлицы, находящиеся внутри, с помощью которых она соединяется со вторичным валом КП, позволяя перемещаться в осевом направлении. Внешние же шлицы предназначены для соединения ступицы с муфтой включения. Непосредственно на ступице есть три дополнительных паза, которые расположены под углом в 120 градусов — в них находятся сухари. Они подпружинены и предназначены для более эффективного стопорения муфты в процессе синхронизации.

Муфта синхронизатора КП предназначена для надежного сопряжения шестерни и вала в КПП. Она находится на ступице и снабжена внутренними пазами. С помощью сухарей и кольцевой проточки оба данных элемента надежно соединены между собой. С наружной стороны муфта сопряжена уже прямо с вилкой коробки передач.

Блокирующее кольцо предназначено для сопряжения и не дает муфте возможности оказаться замкнутой до того момента, пока скорости вала и шестерни не будут идентичными. Внутренняя часть кольца производится в виде конуса и взаимодействует с фрикционным конусом, который находится прямо на шестерне.

Поиск нового синхронизатора

Так как синхронизатор собирается под конкретную коробку передач, нет оснований думать, что механизм с одного автомобиля можно установить на коробку другого авто. Конечно, принцип действия этих двух механизмов будет одинаковым, но, например, их геометрия может быть разной. Правильнее всего будет подбирать запчасть по:

• VIN-коду транспорта;
• Коду уже установленного синхронизатора;
• Параметрам транспорта и его коробки передач.

• Onnuri (Южная Корея);
• Transporterparts (Франция);
• KAP (Южная Корея);
• Omix-ADA (США).

Также комплектующие синхронизатора можно найти в каталогах крупных европейских упаковщиков. Качество данных запчастей, как отмечают автолюбители, не всегда высоко. А вот запчасти от южнокорейских фирм, напротив, радуют как ценой, так и качеством исполнения. Что касается синхронизаторов в сборе, то их можно найти только под именами автоконцернов, т.е. оригиналы. При желании на покупке механизма можно сэкономить, подобрав вариант на авторазборке. Если вы заинтересованы в покупке запчасти с максимально большим эксплуатационным ресурсом, брать лучше новый оригинал.

Признаки поломки/износа синхронизатора или отдельных его частей

Проблемы с коробкой передач зачастую выглядят одинаково, хотя и имеют разные причины

Обратите внимание, если владелец не знаком с устройством отдельных узлов автомобиля, этим могут воспользоваться недобросовестные мастера. Например, вместо того, чтобы отремонтировать или заменить синхронизатор КПП, могут предложить заменить или капитально отремонтировать всю коробку

Чтобы избежать необоснованных расходов, стоит знать, какие признаки указывают на возможные неисправности синхронизаторов коробки передач.  На неполадки синхронизатора могут указывать:

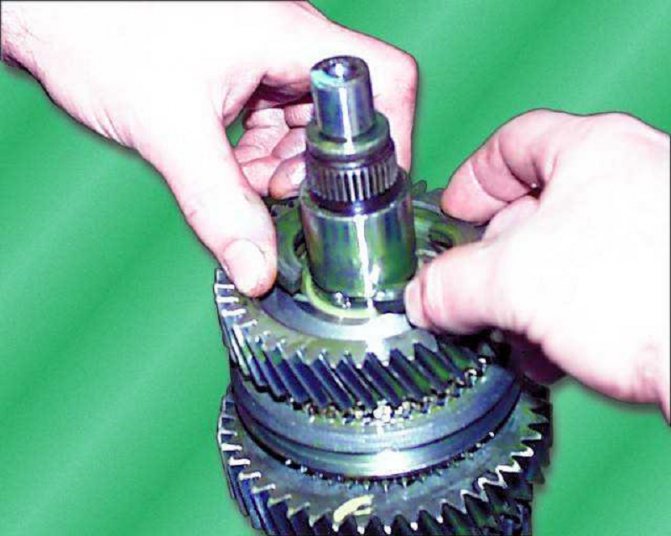

При этом чтобы проверить синхронизаторы, КПП придется разбирать и пробовать сдвигать их рукой. Муфта по шлицам должна двигаться легко. Если же приходится прилагаться усилия или сдвинуть ее никак не получается, тогда нужно снимать синхронизатор и разбирать его, чтобы осмотреть поверхности деталей на предмет повреждений. При необходимости изношенные или поврежденные элементы требуется заменить. Также сразу может быть проведена и полная замена синхронизатора.

Конструкция синхронизатора

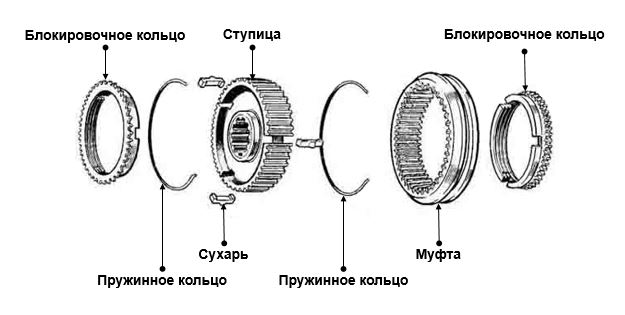

Синхронизатор состоит из следующих элементов:

• ступица с сухарями
• муфта включения
• блокировочные кольца
• шестерня с фрикционным конусом

Основу узла составляет ступица, имеющая внутренние и наружные шлицы. С помощью первых она соединяется с валом коробки передач, перемещаясь по нему в разные стороны. С помощью наружных шлицев ступица соединяется с муфтой.

Ступица имеет три паза, расположенных под углом в 120 градусов относительно друг друга. В пазах находятся подпружиненные сухари, которые помогают фиксировать муфту в нейтральном положении, то есть в тот момент, когда синхронизатор не работает.

Муфта служит для обеспечения жесткого соединения вала коробки передач и шестерни. Она находится на ступице, а с внешней стороны соединяется с вилкой коробки передач. Блокировочное кольцо синхронизатора необходимо для синхронизации частоты вращения при помощи силы трения, оно препятствует замыканию муфты до того момента, пока вал и шестерня не будут иметь одинаковую скорость.

Внутренняя часть кольца имеет форму конуса. Чтобы увеличить поверхность соприкосновения и снизить усилие при переключении скоростей используются многоконусные синхронизаторы. Помимо одиночных применяются и двойные синхронизаторы.

Двойной синхронизатор помимо конического кольца, которое крепится к шестерне, включает в себя внутреннее и наружное кольца. Коническая поверхность шестерни здесь уже не используется, а синхронизация происходит за счет использования колец.

Практика управления автомобилем с синхронизированной МКП

При управлении несинхронизированной КП (в частности, на антикварных отечественных автомобилях довоенного производства) водитель вынужден применять особые приемы переключения передач, чтобы не допустить пломки двигателя и быстрого износа шестерен коробки передач. Быстрое переключение передач с низшей на высшую на таких автомобилях невозможно из-за разницы частоты вращения шестерни вторичного вала и муфты включения. Чтобы выровнять скорости вращения водитель вынужден пользоваться приемом двойного выжима сцепления. Он заключается в том, что водитель выжимает сцепление, переводит рычаг КП в нейтральное положение, на короткое время отпускает сцепление, затем снова выжимает педаль и включает высшую передачу. В момент выбора «нейтрали» скорости вращения шестерен выравниваются. Переключение передач происходит без скрежета и больших ударных нагрузок на зубья шестерен. Для перехода с высшей на низшую передачу на автомобилях с несинхронизированной КП применяют прием двойного выжима сцепления «с перегазовкой». Выжав сцепление, водитель переводит рычаг переключения передач в нейтральное положение, нажимает педаль газа, затем снова выжимает сцепление и включает низшую передачу. За счет раскрутки шестерен промежуточного вала скорость вращения подключаемой шестерни и муфты включения выравнивается. Передача, опять же, включается без скрежета. Эти же приемы переключения передач до сих пор используются в строительных и специализированных машинах (грейдерах, тракторах, тихоходных тягачах) с многоступенчатыми МКП, в которых применение синхронизаторов невозможно. В синхронизированных коробках описанные приемы лишены смысла, поскольку зацепление шестерен с большой разницей скоростей вращения будет блокировано синхронизатором. Большой ударной нагрузки на зубья шестерен (зубчатых венцов) не произойдет, поскольку шестерни просто не войдут в зацепление до момента выравнивания частоты вращения. По сути, синхронизатор МКП выполняет функции полуавтомата переключения передач, устраняя саму возможность грубого зацепления шестерен коробки, которая способна вывести механизм КП из строя. На автомобилях с частично синхронизированными МКП (например, ГАЗ-21, водители для перехода со второй на первую передачу, которая не имела синхронизатора, переводили подрулевой рычаг переключения на короткое время в положение включения третьей передачи, а потом быстро — в положение первой передачи. Это позволяло частично синхронизировать вращение муфты переключения и шестерни первой передачи единственным синхронизатором КП этого автомобиля. Такой же прием использовался и для включения заднего хода.

Признаки износа механизма

На поломку синхронизатора может указывать несколько вещей, причем, на первый взгляд, они могут указывать и на поломку другого элемента коробки передач. Этим могут воспользоваться недобросовестные мастера, настаивающее на капитальном и дорогостоящем ремонте всей коробки передач. Автолюбитель должен уметь различать признаки поломки синхронизатора с теми признаками, которые указывают на неисправность других элементов трансмиссии

И вот на что нужно обращать внимание:

• Произвольное выключение какой-либо из передач;
• Резкий шум в момент переключения скорости;
• Затрудненное включение передачи;
• Нечеткое включение передачи или невозможность ее включения.

Чаще всего автолюбители жалуются на шум, возникающий при работе коробки передач. В большинстве случаев он вызвать износом конуса или искривлением блокирующего кольца. Более серьезная проблема – самопроизвольное выключение передачи. Здесь проблема может связана как с муфтой, так и критическим износом шестерни. Если передачу попросту сложно включить без приложения серьезного усилия, можно смело диагностировать поломку синхронизатора. Механизм можно отремонтировать, однако практика успела показать, что установка нового синхронизатора предпочтительнее, чем ремонт старого. Впрочем, автолюбитель может оттянуть выход из строя уже установленного механизма. Для этого нужно:

1. Минимизировать число резких стартов;
2. Отказаться от агрессивного стиля вождения;
3. Своевременно менять трансмиссионное масло;
4. Выжимать сцеплением полностью перед тем, как переключить передачу;
5. Вовремя проходить техобслуживание.

В идеале, синхронизатор служит столько же, сколько и вся коробка передач. Это несложное механическое устройство, в котором практически нечему ломаться. Конечно, со временем металл стареет и теряет свои свойства, однако синхронизаторы даже довольно старых автомобилей могут исправно выполнять свои задачи даже в самых жестких условиях. При желании автолюбитель все равно может снять деталь, произвести осмотр и мелкий ремонт механизма. Давайте узнаем, что для этого нужно.

Синхронизированные КПП, что это означает

В наше время фактически все механические и роботизированные коробки являются синхронизированными. Для включения скорости в коробках данного типа необходимым условием является выравнивание частоты вращения шестерни и вала. Синхронизацию обеспечивает такое устройство, как синхронизатор. Помимо плавного переключения скоростей он способен снижать шум при переключении скоростей, уменьшать износ механического соединения и, тем самым, повышать срок эксплуатации коробки передач. Синхронизаторами оснащаются все передачи КПП легкового транспортного средства, включая и передачу заднего хода.

Принцип действия синхронизатора

Когда рычаг коробки находится в нейтральном положении, муфты синхронизаторов занимают среднюю позицию, шестеренки на ведомом валу беспрепятственно вращаются, передача усилия не производится. Когда водитель выбирает нужную передачу, вилка перемещает муфту в направлении шестерни. Совместно с муфтой происходит сдвиг сухарей, влияющих на блокирующее кольцо, которое прижимается к конусу шестеренки.

На поверхности создается сила трения, поворачивающая кольцо до упора сухарей в пазах кольца (от проворачивания кольцо стопорится). В этой позиции блокирующее кольцо не позволяет муфте синхронизатора перемещаться по оси вала, поскольку торцы шлицев муфты находятся напротив торцов шлицев блокирующего кольца.

Затем под воздействием сил трения скорости ведомого вала и шестерни синхронизируются. Когда скорости выравнены, блокирующее кольцо под влиянием шлицев муфты поворачивается в другую сторону, снимается блокировка муфты, шлицы муфты беспрепятственно проходят, чтобы зацепиться с венцом шестерни. Вторичный вал КП жестко соединяется с шестерней. Несмотря на массу операций, весь процесс включения передачи и синхронизации занимает доли секунды.

Устройство синхронизатора

Конструкция синхронизатора

: 1 — шестерня II передачи; 2 — блокирующие кольца; 3 — скользящая муфта включения II и III передач; 4 — ступица; 5 — стопорное кольцо; 6 — пружина; 7 — сухарь; 8 — шарик; 9 — шестерня III передачи

Синхронизатор состоит из ступицы, которая установлена через шлицевое соединение на вторичный вал КП и может перемещаться по валу продольно вместе с муфтой переключения передач. Ступица соединена с муфтой также через шлицы — внешние для ступицы, внутренние для муфты переключения. На наружной поверхности ступицы под углом 120 градусов прорезаны три паза, в которых располагаются сухари синхронизатора. Выступы сухарей совпадают с кольцевой проточкой внутренней шлицевой поверхности муфты. Сухари прижимаются к внутренней поверхности муфты кольцевыми пружинами. Шестерни вторичного вала КП имеют боковые конические поверхности, на которые насажены свободно вращающиеся бронзовые блокирующие кольца, находящиеся в зацеплении с кончиками сухарей. Пазы блокирующих колец, в которые входят концы сухарей, на 50 процентов больше ширины сухарей. На внешней стороне блокирующих колец находятся зубья, которые входят в зацепление с зубьями ступицы и зубьями шестерни переключаемой передачи вторичного вала.

Конструкция синхронизатора

Устройство синхронизатора

Синхронизатор состоит из следующих элементов:

• ступица с сухарями
• муфта включения
• блокировочные кольца
• шестерня с фрикционным конусом

Основу узла составляет ступица, имеющая внутренние и наружные шлицы. С помощью первых она соединяется с валом коробки передач, перемещаясь по нему в разные стороны. С помощью наружных шлицев ступица соединяется с муфтой.

Ступица имеет три паза, расположенных под углом в 120 градусов относительно друг друга. В пазах находятся подпружиненные сухари, которые помогают фиксировать муфту в нейтральном положении, то есть в тот момент, когда синхронизатор не работает.

Муфта служит для обеспечения жесткого соединения вала коробки передач и шестерни. Она находится на ступице, а с внешней стороны соединяется с вилкой коробки передач. Блокировочное кольцо синхронизатора необходимо для синхронизации частоты вращения при помощи силы трения, оно препятствует замыканию муфты до того момента, пока вал и шестерня не будут иметь одинаковую скорость.

Внутренняя часть кольца имеет форму конуса. Чтобы увеличить поверхность соприкосновения и снизить усилие при переключении скоростей используются многоконусные синхронизаторы. Помимо одиночных применяются и двойные синхронизаторы.

Двойной синхронизатор помимо конического кольца, которое крепится к шестерне, включает в себя внутреннее и наружное кольца. Коническая поверхность шестерни здесь уже не используется, а синхронизация происходит за счет использования колец.

Вывод

Синхронизатор коробки передач – это тот механизм, без которого не обходится ни один современный автомобиль с МКПП и коробкой-автоматом. Без него агрегат не только работал бы шумно, но еще бы быстрее изнашивался. Кроме того, манипуляции с переключением передач были бы несколько сложнее. Хоть синхронизаторы имеют внушительный эксплуатационный ресурс, иногда они выходят из строя. Ускоренный износ механизмов связан с игнорированием регламента по замене масла, агрессивной ездой и частым чередованием быстрой езды и остановок с последующим резким стартом. К счастью, сегодня можно купить как новый синхронизатор, так и его отдельные комплектующие. Хоть многие мастера не рекомендуют ремонтировать эту деталь, на деле она является ремонтопригодной. Мы все же предлагаем автолюбителям покупать новый синхронизатор, а не пытаться «оживить» старый.
