Как поменять лампочки в фарах лада приора

Пошаговая инструкция по замене

Замена лампочек не представляет никакой сложности. Для того, чтобы вынуть патроны, надо повернуть их на полоборота против часовой стрелки. Порядок действий:

• извлечь сгоревший светильник. Можно обойтись голыми руками, но чаще аккуратно прихватывают хвостовик патрона узкими пассатижами и легко поворачивают его против часовой стрелки;
• вставить новую лампу в патрон;
• установить патрон в гнездо, повернув его по часовой стрелке.

Совет! Опытные пользователи рекомендуют менять сразу весь комплект, чтобы точно знать о времени начала эксплуатации. Необходимость повторять всю процедуру через неделю из-за сгоревшей соседней лампочки никого не обрадует. Кроме того, все светильники будут обладать одинаковой яркостью, что даст равномерную подсветку панели. Если такой вариант не подходит, можно вооружиться тестером и проверить лампы на работоспособность. После этого меняют перегоревшие экземпляры.

Неисправности панели: признаки и причины

Какие неисправности могут произойти в работе контрольного щитка:

1. Не горит подсветка. Причин может быть несколько — повреждение цепи питания устройства, короткое замыкание в системе, выход из строя контрольного щитка. Но одной из наиболее встречаемых причин в данном случае является перегорание предохранительного устройства. Предохранитель маркировки F10 расположен в монтажном блоке, его нужно проверить в первую очередь.
2. Не работают датчики — стрелки на спидометре, тахометре не поднимаются. Причина может заключаться в плохом сигнале, поступающих с датчика скорости или коленвала на приборную панель. Необходимо проверить электроцепь на предмет обрывов. Значительно реже проблема кроется в вышедшем из строя датчике.
3. Не работают контроллера объема бензина в баке и температуры двигателя. Как и в предыдущем случае, причина неисправности может крыться непосредственном в самих датчиках. Контроллер объема горючего расположен в баке с бензонасосом, а датчик ОЖ — в головке блока цилиндров. Перед заменой рекомендуем проверить качество подключения и контакты — возможно, они просто повреждены или окислились, в результате чего датчики не работают. Причина может заключаться и в поврежденной электроцепи, в данном случае нужно будет прозвонить проводку.
4. Бывает такое, что приборная панель в целом работает правильно, но контроллеры передают неверную информацию. Причина может крыться в работоспособности процессора или замыкания в проводке. Иногда проблема кроется в плохой массе.
5. Подсветка не работает частично. Вероятнее всего, причина кроется в перегорании источников освещения, нужно будет произвести их замену (автор видео — канал В гараже у Сандро).

Заводская комплектация

Лада Приора стала первой моделью ВАЗ, в которой использовался новый тип материала для приборной панели. Пластик типа «Soft look» имеет визуальную схожесть с кожей, поэтому консоль выглядит довольно солидно. Приборная панель включает в себя все самые необходимые устройства для информирования водителя:

• тахометр;
• спидометр;
• датчик топлива;
• датчик количества масла;
• на панель приборов вынесено множество мелких индикаторов: поворота, освещения, резервного топлива и.т.д.

По сути, приборная панель полностью укомплектована и не требует каких-либо технических доработок или установки дополнительных датчиков. Тогда возникает следующий вопрос, а стоит ли вообще переделывать щиток с приборами? Если вас вполне устраивает его внешний вид — оставьте все без доработок. Но если вы собираетесь переделывать салон, тогда изменения потребуются и для панели приборов. Можно изменить ее цвет, немного укрепить, изменить освещение приборов. Кроме того, можно добавить несколько деталей лично для себя. Например, выделить определенным цветом самые важные показатели — количество бензина, скорость движения автомобиля, чтобы не искать их по всей панели.

Пошаговая инструкция

1. Перед началом работ рожковым ключом на десять ослабьте гайку крепления минусовой клеммы аккумуляторной батареи и снимите ее. Стоит отметить, что при снятии панели приборов все показания кроме пробега скидываются.
2. Для удобства работы поставьте руль как при движении прямо.

Маленькой крестовой отверткой открутите два винта крепления пластиковой накладки щитка.

Снимите пластиковую накладку щитка приборов, выведя из зацепления два пружинных фиксатора снизу.

Маленькой крестовой отверткой отверните два винта крепления щитка приборов.

Опустите верхнюю часть панели вниз и выдвиньте ее на себя, чтобы получить доступ к разъему питания.
Отведите фиксатор разъема питания в сторону и отсоедините его.

Снимите щиток приборов и перейдите в хорошо освещаемое место для замены лампочек. Стоит отметить, что нижняя часть щитка проборов вставляется в углубление и держится на валиках, которые по бокам.

Для замены лампы возьмитесь плоскогубцами за патрон и поверните против часовой стрелки. После поворота извлеките патрон вместе с лампой.

Возьмите новый патрон с лампой, установите в посадочное место и поверните за часовой стрелкой до упора. Стоит отметить, если у вас плафон в хорошем состоянии лампу можно заменить отдельно. Лампу извлекаете, просто потянув на себя.

Произведите замену всех перегоревших ламп.
Установите щиток приборов на место посадки так, чтобы нижние валики попали в пазы.
Опустите щиток немного на себя и подсоедините разъем питания. Не забудьте закрыть фиксатор.
Заведите панель так, чтобы совпали крепежные отверстия и затем закрутите два крепящих винта.
Установите пластиковую накладку сначала защелкнув два нижних пружинных фиксатора, а затем закрутите два винта крепежа накладки сверху.
Оденьте минусовую клемму и проверьте работу подсветки.

Посмотреть порядок работ по замене лампочек в приборной панели Лада Калина можно в этом видео:

Авто-помощь

На передней панели автомобиля Лада Приора устанавливается щиток приборов и несколько переключателей различных дополнительных устройств. Если смотреть на щитке приборов слева направо, то на нём располагаются: тахометр, спидометр, указатель температуры охлаждающей жидкости, указатель уровня топлива в бензобаке. Под спидометром стоит жидкокристаллический дисплей, а ниже его, по всей длине щитка, установлено 16 сигнальных ламп. Ещё две контрольные лампы указателей поворота стоят в верхней части слева и справа от спидометра. Все приборы и контрольные лампы работают от соответствующих датчиков, а в передаче данных принимает участие электронный блок управления.

Неисправности, которые вызывают сбои в работе щитка приборов, относятся к чисто электрическим и найти их без соответствующих знаний, затруднительно. В качестве примера можно привести такой случай. Водитель протирал тряпкой, изготовленной из микро фибры, пыль с передней панели и стекла щитка приборов. После этих действий, при включении зажигания, щиток приборов отказывался работать вообще. Все стрелки приборов лежали на нуле. Причину этого явления, и устранение этой неисправности, он искал достаточно долго, но всё же нашёл. По всей видимости, тряпка из микро фибры, при движении по пластиковой поверхности создаёт магнитное поле, которое и приводит к отказу в работе щитка приборов. А устранить эту неисправность достаточно просто, нужно всего лишь секунд на 10 снять минусовую клемму с аккумуляторной батареи. Но ведь, сколько времени было убито на то, чтобы эту тряпку, являющуюся причиной этой неисправности, выбросить в утиль.

К полному отказу в работе щитка приборов может привести и выход из строя 7,5 амперного предохранителя F10, в этом случае не будет также гореть плафон освещения салона и стоп сигналы. Так что проверить его достаточно легко, даже не открывая монтажный блок.

Если не работает только один какой-то прибор, то начинать искать причину этой неисправности нужно с поиска и проверки работоспособности датчика, который приводит этот прибор в действие. Но опять же, все сигналы с датчиков, на приборы щитка, идут через электронный блок управления. И если замена датчика не дала положительных результатов, то придётся проверять электронный блок и сам щиток приборов, а здесь уже без специалистов не обойтись.

Единственное, что под силу сделать самому водителю на щитке приборов, это проверить и в случае необходимости заменить перегоревшую лампу световой сигнализации. Иногда причиной неисправности бывает просто плохой контакт в соединительных колодках проводов. Проверить их состояние, водитель также сможет сам.

Чем сложнее становиться начинка на современных автомобилях, тем труднее водителю находить причину и устранять возникающие неисправности. В этих случаях нужны знания и достаточно лёгкий доступ к информации о причинах этих неисправностей.

Переделка подсветки

Тюнинг щитка приборов в первую очередь включает в себя изменение подсветки шкал и фона панели.

Счищаем опыление

Для этого накладку, которая покрыта краской изнутри, надо сделать полностью прозрачной. Убираем всё опыление (с внутренней стороны обычно зелёного цвета на местах цифр) с помощью острозаточенного закруглённого ножа. После этого необходимо протереть накладку спиртом — лучше использовать тряпочку, а не ватный диск.

Чтобы не испортить накладку, имеет смысл для начала счистить небольшую часть и посмотреть, как просвечивают цифры.

Далее приступаем собственно к самой подсветке. Лучше не использовать светодиоды 3 мм. Они не очень надёжны и быстро перегорают, однако они лучше всего подходят для стрелок.

Укладка светодиодной ленты

Если в будущем планируется сделать плавное зажигание света, то уже на этом этапе надо все ленты в панели брать однотипные 12-вольтовые, одноцветные или многоцветные. Их надо будет разрезать. Понадобится для подсветки всего около 70 см такой ленты. Обезжириваем поверхность и размещаем части ленты. Запаиваем их (плюс к плюсу, минус к минусу). Проводы выводим через отверстие на нижнюю часть панели. Вставляем световод на место и фиксируем. Укладываем накладку и включаем блок питания. Если всё сделано правильно — подсветка будет светить ровно и так, как это планировалось.

Это самый простой способ сделать тюнинг панели Приоры.

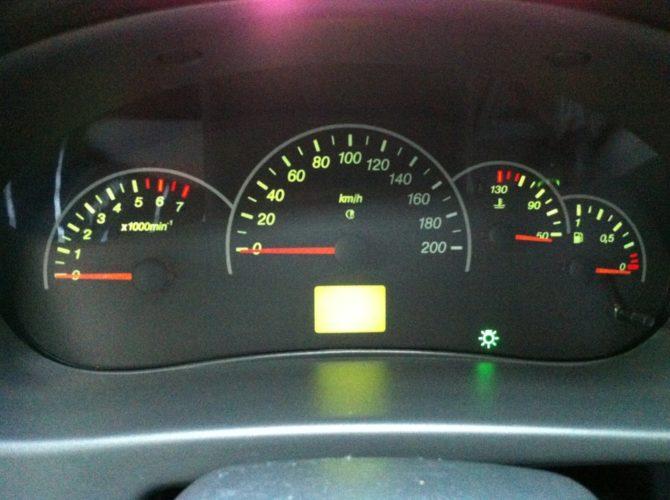

Приборная панель

Для отображения технической исправности транспортного средства и контроля над его состоянием существуют визуальные индикаторы, которые расположены на приборной панели. Если в автомобиле возникает какая-либо поломка, то определенный датчик возвестит об этом водителя.

Приборная панель “Приоры” обладает максимальной информативностью и содержит необходимое количество индикаторов. Каждый датчик на панели подсвечивается изнутри различным цветом, тревожные сигналы окрашиваются обычно в красный цвет.

За подсветку отвечает набор лампочек, вмонтированных с другой стороны приборной доски.

Расшифровка индикаторов

Для того чтобы легко ориентироваться в данном конкретном состоянии автомобиля, необходимо понимать назначение всех индикаторов. Это также поможет разобраться в поломке устройства и его причине. На приборной панели “Приоры” расположены следующие сигнальные индикаторы:

• спидометр – извещает о скорости, с которой движется транспортное средство;
• тахометр – показывает обороты коленчатого вала за минуту, красная зона сообщает о критическом превышении показателя;
• состояние аккумуляторной батареи – нормальное состояние датчика выключенное, если загорается, то имеются неисправности с самой батареей или электропитанием (кроме момента включения зажигания);
• давление масла – загорается при критически низком давлении смазочной жидкости в двигателе, крайне не рекомендуется дальнейшая эксплуатация транспортного средства;
• датчик стояночного тормоза – желтый цвет на сигнализирует о включенном состоянии;
• температура охлаждающей жидкости – нормальное положение стрелки 80-90 ℃, свыше 100 ℃ происходит перегрев системы охлаждения, эксплуатация двигателя запрещена;
• наличие топлива в бензобаке – информирует о количестве бензина.

Дополнительные датчики

Еще несколько важных информационных индикаторов на приборной панели “Приоры”:

• кнопка управления суточным пробегом автомобиля и навигация между режимами;
• аварийная сигнализация – нормальное положение характеризуется вдавленной кнопкой без световой индикации;
• неисправность в усилителе руля – при поломке данного устройства датчик будет сигнализировать при включенном зажигании;
• индикатор дальнего света фар – при активации горит синим цветом;
• габаритные огни – оповещает о включенных габаритных огнях транспортного средства;
• неисправные подушки безопасности – во время включения зажигания на приборной панели “Приоры” загорается индикатор, система сканирует целостность подушек и при удовлетворительном результате индикатор гаснет;
• датчик ремня – сигнализирует о нарушении безопасности вождения, водитель не пристегнут соответствующим ремнем;
• неисправность тормозной системы – эксплуатация автомобиля запрещена;
• поломки в системе ABS – можно передвигаться, тормозная система в норме, но проблему режима помощи в торможении лучше устранить;
• неисправность двигателя внутреннего сгорания (Check Engine) – обширный перечень неисправностей, влияющих на работу мотора, требуется скорейшая диагностика и безотлагательный ремонт.

Для освещения приборов в данном транспортном средстве устанавливаются два типа лампочек: обычные и с патроном категории VDO.

Иногда они перегорают, причиной может быть перенапряжение в электрической сети автомобиля, сильная вибрация кузова, конец срока службы или некачественность изготовления (что чаще всего).

Чтобы определить вид монтируемой лампочки, необходимо снять приборный щиток и на его обратной стороне выкрутить сгоревший элемент. Сами световые компоненты одинаковые. Однако их контакты, в виде очень тонких проводков, припаяны к контактам патрона.

Замена лампочек

Замену лампочек приборной панели “Приоры” можно осуществить двумя способами. Первый – самый легкий: просто купить лампочку вместе с патроном и без труда заменить ее. Во втором случае придется вооружиться паяльником и терпением, так как проводные контакты светового элемента припаяны к патрону.

Необходимо выпаять старые контакты, освободить патрон от сгоревшей лампы и припаять новую

Важно обратить внимание на полярность во время сборки. При неправильном подсоединении лампочка сгорит и придется начинать все сначала, вплоть до покупки нового светового элемента

Укрепление конструкции панели, ее подсветка

Тюнинг щитка приборов своими руками можно провести и для повышения надежности каркасной пластиковой конструкции. Со временем пластиковый каркас может начать скрипеть или создавать довольно неприятный уху шум. Во время вождения это сильно отвлекает, поэтому стоит избавиться от этой проблемы как можно быстрее.

От вас понадобится демонтировать консоль, после чего по периметру внутреннего корпуса нанести тонкий слой материала — полиуретана или маделина. Делается это для улучшенной стыковки деталей. Наносить прослойку нужно так, чтобы потом консоль можно было установить обратно. Кроме того, можно украсить внешнюю часть консоли готовой LED лентой. Здесь нельзя прогадать с цветом. Яркий желтый и красный сильно отвлекают, поэтому стоит подобрать более мягкие цвета. Голубоватый, синий или белый цвет отлично подойдут для такой отделки. Нанесите светящуюся ленту вокруг панели, закрепите клеем и готово — панель будет выделяться на фоне салона.

Лада Приора тюнинг салона особо не жалует, поскольку имеет вполне приличную комплектацию. Но если вы хотите обновить внешний вид салона и приборной панели, единственное, что вы можете сделать своими руками — изменить цвет датчиков и добавить подсветки по бокам от них. Другие манипуляции с панелью, например, добавление датчиков или их замена — не требуется. Кроме того, саму панель стоит заменять только на импортный вариант (если удастся найти такую же), поскольку это лучший вариант среди всех ВАЗ.

В процессе эксплуатации Лады Приоры, да и любого автомобиля, лампа в том числе и щитка приборов периодически перегорают

Перегоревшая лампа в панели приборов, которая к примеру указывает уровень топлива или давления масла, может лишить вас важной информации. Если у вас перегорела лампа щитка приборов, советуем произвести замену разу всех ламп, так как ресурс их примерно одинаков

Диагностика с помощью встроенного БК

Чтобы посмотреть коды ошибок, необходимо найти кнопку сброса суточного пробега на приборной панели, нажать на нее и, удерживая, провернуть ключ зажигания. Включится режим самодиагностики. Все стрелки на приборах должны совершить движение от минимальных значений к максимальным и обратно, а на ЖК-дисплее — загореться все позиции. Нужно посмотреть: если какая-нибудь позиция не загорелась или стрелка на каком-нибудь приборе не тронулась, значит, следует проверить соответствующие датчики, их сети или дисплей на неисправности.

Бортовой компьютер Приоры

В том же режиме 2 раза нажимаем на любую кнопку переключения режимов встроенного БК, после этого на жидкокристаллическом дисплее могут появиться цифровые коды:

• 2 — очень сильное напряжение в БС;
• 3 — ошибки в системе датчика уровня топлива в бензобаке;
• 4 — ошибка в системе датчика температуры охлаждающей жидкости;
• 5 — ошибка в системе датчика температуры воздуха снаружи автомобиля;
• 6 — перегревание мотора;
• 7 — аварийно низкое давление масла;
• 8 — неисправности в тормозной системе;
• 9 — разряжен аккумулятор;
• Е — ошибка в пакете данных, заложенных в EEPROM.

Многие водители спрашивают, как сбросить коды ошибок автомобиля Лада Приора. Возможно, у них неисправен встроенный БК, так как исправный бортовой компьютер самостоятельно выходит из режима диагностики уже через 30 секунд, если вы не нажимаете никаких кнопок управления.

Замена лампочек своими руками

Итак, на твоей Приоре не подсвечиваются стрелочные указатели или информация на ЖК дисплее едва просматривается. Однозначно сгорела одна или несколько лампочек подсветки, и сейчас мы попытаемся их самостоятельно заменить. Для того чтобы добраться до этих лампочек, нужно снять панель приборов.

Демонтаж приборного щитка

Для работы тебе понадобится крестовая отвертка длиной около 10 см. Подойдет и более длинная, но ей будет неудобно работать в стесненных условиях. Для начала необходимо снять декоративную накладку приборной панели. Она крепится на 4 винта, причем два нижних закрыты декоративной накладкой под рулевой колонкой. Накладка крепится двумя защелками сверху и тремя поворотными креплениями. Если ты хоть раз заглядывал в монтажный блок, скажем, для замены предохранителей, то справишься с демонтажом накладки в несколько секунд.

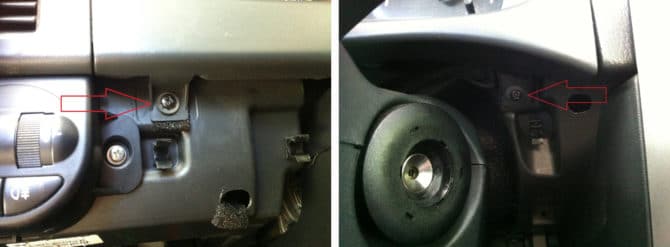

Сняв декоративную накладку, ты доберешься до двух нижних винтов, крепящих еще одну пластиковую накладку – накладку приборной панели. Отвинчивай их.

Теперь найди два верхних винта – они утоплены в панель. Залезть туда длинной отверткой довольно сложно (хотя и реально), поэтому я и предлагал запастись коротким инструментом.

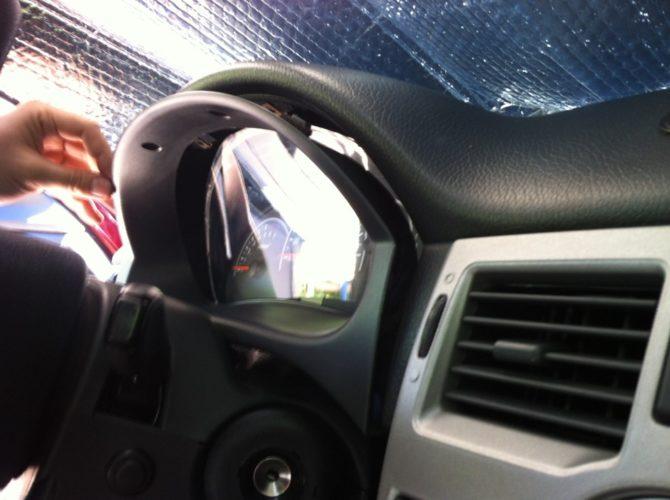

Отворачивай эти винты, и накладка легко снимется.

Для того чтобы снять эту накладку, не нужно демонтировать руль! Достаточно установить его в нижнее положение.

Осталось снять саму панель указателей Приоры. Она крепится на двух винтах, которые ты легко увидишь, сняв накладку.

Отворачиваем их и осторожно выдвигаем щиток, к которому идет жгут проводов, подключенных через зеленую колодку – разъем. Разъем очень удобный: чтобы отключить его, достаточно нажать отверткой на фиксатор и повернуть рычаг

Отсоединение разъема питающего ПП кабеля

Отключаем разъем и снимаем щиток приборов. Кладем его лицевой стороной вниз и видим заднюю часть пяти лампочек – это и есть лампочки подсветки.

Тыловая сторона щитка приборов Приоры

Для того чтобы снять лампочку, ее нужно слегка прижать и провернуть на 90 градусов против часовой стрелки. Вынимай сгоревшие и на их место устанавливай новые.

Какие лампы подойдут

В зависимости от года выпуска панель приборов Лады Приора комплектуется лампочками подсветки двух типов:

1. Колба лампочки просто вставляется в патрон, являющийся своеобразным цоколем.
2. Колба вставляется на заводе, а ее выводы к этому патрону привариваются точечной сваркой.

Неразборная (слева) и разборная лампочки для подсветки панели приборов Приоры

Разборная конструкция удобна тем, что тебе не нужно покупать всю лампочку в сборе, достаточно запастись колбами, которые продаются отдельно.

Во втором случае у тебя есть два варианта:

1. Купить лампочку с патроном в сборе.
2. Купить лампочку с длинными выводами и, предварительно откусив сгоревшую, припаять новую.

Конечно, первый вариант проще в плане установки лампы, но обойдется дороже. Второй вариант подойдет тем, кто умеет держать в руках паяльник.

Штатная панель приборов – артикул и цена

Оригинальная приборка автомобиля существует в трех видах.

• первый — это вариант для дорестайлинговой машины;
• вторая панель – для рестайлинговой машины;
• а третья, — это вариант «Люкс» для рестайлинговой, который стал слабо похожим на все предыдущие торпеды.

Каждая из них содержит стандартные элементы такие, как тахометр, поэтому их функциональность не падает. . Кто хочет сделать тюнинг щитка приборов этот вариант для них.

Приора первого поколения

Комбинация приборов для Lada Priora первого поколения получила каталожный номер 2170-3801010. Стоимость – около 6 000 рублей. С ней все стандартно – слева направо расположены четыре дуговые шкалы с красными стрелками: одометр, спидометр, температура охлаждающей жидкости, уровень топлива. Под спидометром расположен маленький дисплей бортового компьютера, а над дугами – все индикаторы, включая указатели поворотов.

Приора 2

Для Приоры вариации «Люкс» есть еще два «подвида» — с CAN-шиной или без нее. Разные подвиды были сделаны для того, чтобы панель можно было подключить к любой машине. Каталожный номер – 2170-3801010-50 без шины, 2170-3801010-60 с шиной. Она отличительна тем, что содержит вытянутый дисплей с экраном, который может высветить навигатор.

Каталожный номер комбинации для сборки «Норма» — 21720-03801010-20. Стоимость – 6 500 рублей. Как и вариант «Люкс», получила более яркий спидометр с одометром, а температура охлаждающей жидкости вместе с указателем уровня топлива прячется снизу спидометра и одометра. База не составит маршрут на дисплее, но покажет всю информацию в красках.

Снятие и установка панели приборов автомобиля Лада Приора

Вам потребуются: торцовые ключи «на 8», «на 10», отвертки с плоским и крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо.

3. Снимите облицовку рулевой колонки.

4. Снимите подрулевые переключатели.

5. Снимите облицовки тоннеля пола.

6. Снимите комбинацию приборов.

Выверните справа и слева винты крепления центральной консоли панели приборов.

Поддеваем отверткой и снимаем справа и слева сопла обогрева боковых стекол.

Торцовым ключом «на 10» отверните две гайки верхнего крепления панели приборов слева и справа

Поверните три фиксатора и снимите крышку блока предохранителей и реле

Выверните четыре винта крепления усилителя панели приборов

Выверните слева снизу…

…и справа снизу два винта крепления панели приборов.

Выверните винт крепления панели приборов слева от рулевой колонки

Выверните винт крепления, находящийся справа под панелью приборов

Ключом «на 8» выверните болт крепления «массовых» проводов панели приборов к кронштейну кузова

Сдвиньте вправо фиксаторы колодок проводов панели приборов

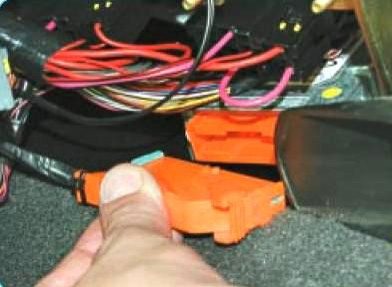

Отсоедините три колодки жгута от колодок, установленных на кронштейне

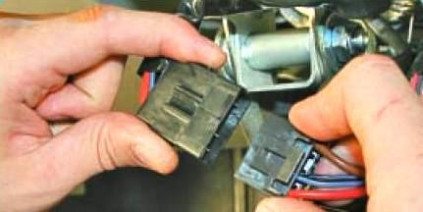

Разъедините колодку жгута проводов выключателя (замка) зажигания.

Отсоедините колодки жгута проводов от электроусилителя рулевого управления

Ключом «на 10» отверните гайку крепления «массового» провода жгута панели приборов от кронштейна электронных блоков

Сдвиньте фиксатор колодки

Отсоедините жгут панели приборов от жгута системы зажигания

Отсоедините колодку жгута панели приборов от блока управления электропакетом.

Отсоедините колодку жгута панели приборов от блока управления подушкой безопасности

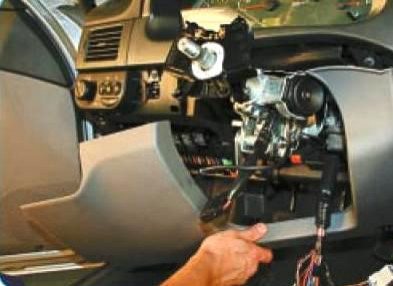

Снимите панель приборов и извлеките ее из салона

Установите панель приборов в порядке, обратном снятию.

Заводская комплектация

Лада Приора стала первой моделью ВАЗ, в которой использовался новый тип материала для приборной панели. Пластик типа «Soft look» имеет визуальную схожесть с кожей, поэтому консоль выглядит довольно солидно. Приборная панель включает в себя все самые необходимые устройства для информирования водителя:

• тахометр;
• спидометр;
• датчик топлива;
• датчик количества масла;
• на панель приборов вынесено множество мелких индикаторов: поворота, освещения, резервного топлива и.т.д.

По сути, приборная панель полностью укомплектована и не требует каких-либо технических доработок или установки дополнительных датчиков. Тогда возникает следующий вопрос, а стоит ли вообще переделывать щиток с приборами? Если вас вполне устраивает его внешний вид — оставьте все без доработок. Но если вы собираетесь переделывать салон, тогда изменения потребуются и для панели приборов. Можно изменить ее цвет, немного укрепить, изменить освещение приборов. Кроме того, можно добавить несколько деталей лично для себя. Например, выделить определенным цветом самые важные показатели — количество бензина, скорость движения автомобиля, чтобы не искать их по всей панели.

Возможные неисправности — если лампа все равно не загорелась

Перегорание лампочки освещения салона Приоры, к сожалению, является не единственной неисправностью. Бывает, что при исправной лампе светильник не горит или ведет себя не так, как положено. Основные причины этой проблемы следующие:

Сгорел предохранитель. Открываем внутрисалонный монтажный блок – он находится под приборной панелью слева от водителя и закрыт декоративной крышкой на поворотных защелках.

Монтажный блок Лада Приора и нумерация предохранителей в нем

За освещение салона в «Норме» и в «Люксе» отвечает предохранитель F10 номиналом 7.5 А («Норма») или 10 А («Люкс»).

Окислился встроенный в светильник переключатель. Снимаем стекло (см. предыдущий раздел), переворачиваем, чистим контакты. Как вариант, покупаем новый переключатель, но тут придется распаять заклепки (выключатель задуман несъемным).

Неисправен концевой выключатель в стойке двери. Снимаем концевик, вывернув один саморез, звоним мультиметром, поставленным в режим измерения сопротивлений. Неисправный концевой выключатель заменяем на новый.

Обрыв или замыкание на кузов питающего провода. Во втором случае постоянно перегорает предохранитель. Осматриваем проводку, ищем повреждение, устраняем. Если проблему найти не удалось, отключаем поврежденный проводник, вместо него пробрасываем новый, используя специальный автомобильный провод.

Диагностика

• Проверьте ползунок регулировки яркости подсветки панели. Часто бывает, что регулировка яркости стоит на минимуме и подсветка горит очень тускло или не горит вовсе;
• Проверьте предохранитель на подвеску панели. На Калине предохранители располагаются под крышкой блока переключателя света. В блоке нужно проверить предохранитель F7, он отвечает за подсветку панели. Схема расположения предохранителей есть на крышке блока переключателя света;

Одна из самых малораспространенных неисправностей это проблема с проводкой, которая привела к неработоспособности подсветки панели. Обычно это происходит при обрыве какого-то провода. В этом случае вам поможет только электрик.
