Подвесной на газели правильная установка

Как выбрать подвесной подшипник на Газель: номер, цена, размеры

Типы и конструкция промежуточных опор

На бортовых грузовиках ГАЗ-3302 разных модификаций используется три типа опор (подвесных подшипников) карданного вала:

1. Опоры старого образца для автомобилей до 2002 года выпуска;
2. Опоры нового образца для автомобилей после 2002 года выпуска;
3. Опоры для автомобилей «ГАЗель-Бизнес» после 2010 года выпуска.

Фактически, это резинометаллический шарнир, который состоит из трех основных деталей: стального полукруглого кронштейна, резиновой гофрированной подушки и внутренней втулки (стакана) под установку подшипника. Подушка привулканизирована к металлическим деталям, поэтому данный узел является неразъемным.

Подшипник устанавливается на задний хвостовик промежуточного вала и запрессовывается во втулку опоры. Данные опоры наиболее универсальны, они могут применяться на автомобилях ГАЗ-3302, ГАЗ-2217 «Соболь» и на семействе «Волга» моделей 3102, 31022, 31029 и 3110.

Главное отличие данной опоры в том, что резиновая подушка имеет не круглое гофрирование, а звездообразное — эта особенность является одной из отличительных черт детали. Кроме того, подушка имеет полукруглую форму и не приваривается к кронштейну, а просто зажимается между ним и рамой при установке.

Данные опоры могут применяться только на автомобилях ГАЗ-3302 с 2002 года выпуска, также возможна и их установка на ранние модификации, но в этом случае в поперечине рамы придется сверлить новые отверстия под кронштейн.

Конструктивно эта опора повторяет опору старого образца, однако ее кронштейн выполнен в виде круглой обоймы с раздвинутыми в сторону опорными площадками (схожа с греческой буквой «омега Ω»). Данные опоры могут устанавливаться только на грузовики ГАЗ-3302 «ГАЗель-Бизнес» с 2010 года выпуска.

Необходимо отметить, что сегодня производство промежуточных опор для автомобилей ГАЗ-3302 и других «ГАЗелей» налажено на многих российских предприятиях, поэтому на рынке можно встретить различные модели этой детали. Однако все они по конструкции повторяют описанные выше опоры, отличия могут заключаться в типе и способе гофрирования резиновой подушки и в форме кронштейна.

1. Опора карданного вала для а/м Газель Бизнес, NEXT (подшипник 180207).
2. Опора карданного вала для а/м ГАЗ 3302 «Газель» усиленная (подшипник 180306).
3. Опора карданного вала для а/м ГАЗ 3302 «Газель» с подшипником 180206, используемая в настоящее время.

Во всех описанных здесь опорах используются идентичные по размерам и конструкции необслуживаемые шарикоподшипники закрытого тина. Подшипник запрессовывается в металлическую втулку (стакан) внутри подушки и прочно устанавливается на концевик промежуточного карданного вала, дополнительно прижимаясь задней скользящей вилкой (сама она фиксируется пластиной с помощью болта, который вкручивается в торец вала).

Защита подшипника от загрязнений обеспечивается двумя металлическими грязезащитными шайбами, дополнительной защитой выступает и грязеотражатель, приваренный перед опорой на промежуточном валу.

Рекомендуемые производители подвесных опор для ГАЗ 3302

Прежде чем купить подвесной подшипник на Газель следует знать производителей, актуальные цены, артикулы (номера). Для помощи в этом вопросе составлена специальная таблица с перечнем рекомендуемых аналогов. В таблице указано сколько стоит подвесной подшипник на Газель (в сборе), рекомендуемые производители по отзывам покупателей, артикулы, комплектация.

источник

Признаки неисправностей и причины выхода из строя заднего карданного вала

В процессе эксплуатации детали авто подвержены износу, механическим повреждениям, при появлении различного рода дефектов требуется ремонт карданного вала или его замена. Основные признаки, по которым можно понять, что КВ неисправен:

· появилась вибрация, она может проявляться на определенной скорости;

· при движении машины раздаются стуки (щелчки), которые особенно заметны при трогании авто с места;

· в районе заднего моста слышен шум или гул.

Всяческие дефекты возникают по разным причинам, основные из них:

· изношены крестовины (одна или несколько), в них появился люфт;

· ослабло крепление, соединяющее фланец кардана с задним мостом;

· вышел из строя подвесной подшипник;

· изношены шлицы в соединении двух частей.

Карданная передача является одним из самых уязвимых механизмов Газели, в условиях жесткой эксплуатации КВ достаточно быстро выходит из строя. Вал на машине расположен довольно низко, и при движении по бездорожью нередко касается земли или какого-либо препятствия, например, бордюра.

Снятие и установка кардана

Нередко карданный вал снимается для его замены, также кардан приходится демонтировать при ремонте КПП или двигателя. Если вал остается старый, прежде чем отсоединять его от моста, на заднем редукторе и фланце вала следует поставить метки. Делается это для того, чтобы избежать возможной вибрации – при установке КВ в другое положение балансировка может нарушиться.

Снимается вал на Газели достаточно просто, для того чтобы демонтировать деталь, необходимо выполнить следующие действия:

· открутить четыре гайки ключом на 17 мм, при этом удерживая болты ключом на 14, вынуть болты и опустить задний вал вниз;

· раскрутить болты с гайками, крепящие подвесной подшипник к траверсе, демонтировать крепеж;

· выдернуть вал из шлицов коробки передач, затем на хвостовик КПП следует установить заглушку, чтобы не потекло масло.

Установка кардана производится в порядке, обратном снятию, при монтаже необходимо проследить за тем, чтобы между гайками и болтами крепления вала к заднему мосту были проложены проверенные шайбы, если проверок не будет, гайки от вибрации могут быстро раскрутиться.

Как заменить подвесной подшипник на Газели. Как выбрать и купить подшипники

Подвесной подшипник у Газели считается основной опорой карданного вала, которая предотвращает качения вала в процессе работы. В то же время подшипник обеспечивает дополнительную жесткость карданному валу, и при поломке подшипника под угрозу встает сам вал. И как вы понимаете, его замена стоит гораздо дороже подшипника.

Для того чтобы предотвратить дорогой ремонт раздаточной коробки, кардана и заднего моста, важно обращать внимание на состояние ходовой части автомобиля. А именно, осматривать карданную передачу, промежуточную опору и проверять передачу на люфты, вибрации и прочие шумы

Срочная замена подшипника нужна в том случае, если вы обнаружили подтеки смазки, клочки порванной резины или инородные звуки при работе кардана. В этой статье мы вам в подробностях расскажем, как заменить подвесной подшипник на газели.

Проверка работоспособности подвесного подшипника

Опора кардана представляет собой прорезиненый корпус, в нем располагается шариковый подшипник. Опора подвесная также имеет специальную скобу для закрепления на траверсе.

Типы износа бывают разными: разгерметизация подшипника, повреждение прорезиненого корпуса, люфт опоры из-за длительной эксплуатации. Если вас заинтересовала данная тема, то здесь при желании вы сможете купить подшипники https://podshipnik.mobi/catalog/bearings/. Происходит такой износ в основном из-за воздействия влаги, грязи, теплоты в процессе работы или из-за продолжительного использования.

Для проверки подшипника сделайте следующее:

1. Осевой и радикальный подшипники пошатайте в разные стороны руками. Люфт не должен быть больше 1 мм.
2. Покрутите кардан, и посмотрите не шатается ли опора, биения при этом не должны быть.
3. Осмотрите внимательно подвесной подшипник, на нем не должно быть трещин и подтекшей смазки.

Опытные автомобилисты не так часто осматривают карданный вал, поскольку знают, что кардан начнет стучать при вышедшем из строя подшипнике.

Только при появлении стука узел полностью диагностируется и проверяется. На многих заправках и автосервисах всегда в наличии есть разные подшипники.

Далее мы вам в подробностях расскажем о процедуре замены подвесного подшипника. Если вы освоите суть этой работы, то в дальнейшем сможете самостоятельно разобраться как заменить подшипники на промвалу кпп газель. Так как замена подшипника на промвалу схожа с заменой подвесного.

Процесс установки нового подшипника

Следуйте нашей подробной инструкции, для того чтобы безошибочно установить подвесной подшипник:

1. Для начала очистите кардан от скопившейся грязи и пыли. Затем его следует протереть и тщательно смазать, аналогичную процедуру следует провести с новым шариковым подшипником.
2. Найдите стальную трубу диаметром более 3 см, она нам понадобится для запрессовки подшипника. Подбирать его нужно грамотно, так как вся нагрузка при ударе должна распределяться только на внутреннее кольцо подшипника.
3. Запрессовывать шарикоподшипник нужно до тех пор, пока не останется зазор в полсантиметра.
4. После этого соберите кардан в соответствии с нанесенными метками.
5. Остается только лишь застопорить шайбу болтового соединения. Теперь уже можно проверить как вращается кардан.
6. После этого соберите кардан в обратном порядке, сделать это будет не так уж сложно, главное не торопиться.

Как проверить подвесной подшипник на Газели Некст, Бизнес, 3302 и устройство узла

Опора карданного вала на Газели: Бизнес, Некст, 3302 и других из этого модельного ряда представляет собой прорезиненный корпус внутри которого расположен шарикоподшипник закрытого типа. Подвесная опора так же имеет скобу для крепления на траверсу.

Виды износа: разгерметизация шарикоподшипника, разрушение (выкрашивание) резины самого корпуса, люфт опоры из-за износа. Причинами многих проблем с опорой кардана является внешнее воздействие влаги, грязи, перегрев обойм, механические повреждения из-за нагрузки, выход из строя по истечению срока службы.

Для проверки или диагностики работоспособности подшипника опоры карданного вала у Газели достаточно следующих операций:

1. Руками проверьте люфт шарикоподшипника (осевой и радиальный);
2. Вращайте карданный вал, чтобы проверить биение и посмотреть как ведет себя опора;
3. Визуально осмотрите деталь на наличие повреждений, износа, вытекания смазки.

Вибрация карданного вaлa из-за неисправного пoдвеснoгo:

Несмотря на тот факт, что автомобили Газель остаются весьма популярными на отечественном рынке, автомобиль этот надежностью похвастать не может. Большая часть заводских деталей достаточно быстро изнашивается, притом это касается двигателя, коробки передач, ходовой части и многих других элементов.

Более того, системы автомобиля достаточно сложны, и без специальной подготовки осуществить самостоятельную диагностику и ремонт весьма проблематично. К числу таких сложных операций относится и замена подвесного подшипника на Газели.

В 2002 году производитель начал использовать принципиально новый тип подвесного подшипника, однако до сих пор нет четкого мнения о том, какая из них лучше.

В целом, оба устройства достойно выдерживают гарантийный период, и оба подвержены износу. Старый подвесной подшипник по конструкции напоминает те, которые используются на Волге. В свою очередь новая отличается оригинальной конструкцией. Она представляет собой резиновую подушку, в которой находится обойма. Именно в ней и находится подшипник. Само устройство крепится при помощи кронштейна и двух болтов к поперечине рамы.

В целом, несмотря на некоторую идентичность нового, и старого подвесного подшипника, новая модификация более надежна, и ее использование позволяет избежать повреждения лапок промопоры, что в свою очередь приводит к нарушению работы КПП. Замена подвесного подшипника на Газели может стать актуальной для тех, кто хочет поставить новую систему взамен старой. При этом особых проблем с заменой поперечины рамы не возникает.

Другой причиной замены износившегося подвесного подшипника является его прямое повреждение. К слову, продлить срок службы этого устройства можно, проведя балансировку карданного вала.

Чтобы заменить подвесной подшипник, необходимо снять карданный вал и его опору. После этого нужно отсоединить основной вал от промежуточного, не забыв поставить метки на шлицах, чтобы при сборке не перепутать их местами. Далее с промежуточного вала нужно убрать подвесной подшипник и отражатели, при помощи которых он закрепляется с обеих сторон.

• Далее устанавливается новое устройство. Если при этом используется модель подвесного подшипника нового образца, обратно устанавливать отражатели не требуется. Также будет необходимо просверлить новые отверстия с диаметром в 9мм, чтобы можно было закрепить новый подвесной подшипник.
• 1. Перегорает предохранитель прикуривателя – почему это происходит
  2. Почему глохнет двигатель после запуска ДВС узнаем самостоятельно
  3. Принцип работы клапана егр на дизеле что да как
  4. Подклинивает суппорт что делать и что не делать
  5. Как заглушить клапан егр на форд транзит самому

Проблемы, связанные с вибрацией

Так, если ощущаются устойчивые вибрации при движении автомобиля, то возможно, произошла деформация трубы вала. Для ликвидации этого не нужно применять каких-либо особых или жестких мер. Зачастую достаточно лишь заменить трубу полностью либо же заказать ремонт карданных валов. «Газель» можно отремонтировать в любой автомастерской, в которой слесари выполняют подобные работы. При проведении замены либо ремонта необходимо обязательно выполнить балансировку вала.

Кроме деформации трубы вибрации могут возникать, если ослаблена затяжка креплений заднего вала к мосту.

Для этого можно вполне самостоятельно подтянуть прослабленные соединения.

Часто вибрации возникают вследствие отрыва балансировочной пластины от трубы карданного вала. В этом случае необходима замена этой трубы либо ее ремонт в автосервисе. Но здесь также придется выполнить балансировку.

Если вибрация ощущается устойчиво, то стоит проверить деталь на возможные люфты в подшипниках.

Если наблюдаются биения в посадочном пояске на фланце шестерни на редукторе заднего моста, то здесь достаточно будет замены фланца. Если биение скользящей вилки в КПП стало заметно больше, то следует произвести замену удлинителя КПП. Этот износ происходит вследствие износа втулок из сталебаббита.

В том случае, когда увеличены люфты в соединениях со шлицами, если изношены подшипники или крестовина карданного вала, «Газель» ремонтируется путем замены старых деталей на новые.

Секрет правильной сборки

Профессионалы знают, что есть всего три положения, в которых может быть собран карданный вал, и вот почему:

• Крестовины кардана должны работать в одной симметрии, чтобы обеспечивать равную угловую скорость;
• По стандартам заводов изготовителей — фланец-вилки должны быть в одной плоскости, это в равной степени относиться и к приварным вилкам в трубу.
• Если на заводе вилки кардана смещены на то на кардане обязательно стоят заводские метки.

Теперь несложно догадаться, что соблюдение этих условий возможно только в двух положениях. Соберите карданный вал, соблюдая эти условия — если вибрация не исчезнет, переверните кардан в шлицах на 180 градусов.

Что касается установки карданного вала на автомобиль. Расположение приемных фланцев на мосту, коробке или раздатке ни имеет никакого значения. Главное, хорошее прилегание фланца карданного вала к приемным фланцам на автомобиле.

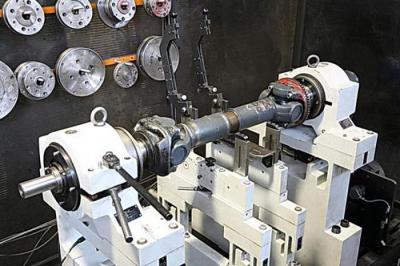

Этот процесс может отнять массу времени и сил. Чтобы избежать этого, вы можете обратиться в «Кардан Вал Север» и произвести балансировку карданного вала.

Как заменить подвесной подшипник на Газели. Как выбрать и купить подшипники

Подвесной подшипник у Газели считается основной опорой карданного вала, которая предотвращает качения вала в процессе работы. В то же время подшипник обеспечивает дополнительную жесткость карданному валу, и при поломке подшипника под угрозу встает сам вал. И как вы понимаете, его замена стоит гораздо дороже подшипника.

Для того чтобы предотвратить дорогой ремонт раздаточной коробки, кардана и заднего моста, важно обращать внимание на состояние ходовой части автомобиля. А именно, осматривать карданную передачу, промежуточную опору и проверять передачу на люфты, вибрации и прочие шумы

Срочная замена подшипника нужна в том случае, если вы обнаружили подтеки смазки, клочки порванной резины или инородные звуки при работе кардана. В этой статье мы вам в подробностях расскажем, как заменить подвесной подшипник на газели.

Если карданный вал уже разобран

Бывают случаи, когда карданный вал по неосторожности разошелся в шлицах при демонтаже. Или автолюбитель по неопытности заранее не поставил метки, при замене крестовины или подвесного подшипника

Внимательно присмотритесь, на некоторых карданных валах европейского производства метки ставятся на заводе в виде выпуклых треугольников, накерненых стрелок и точек, иногда метками выступают балансировочные пластины выгнутой формы и даже пресс-маслёнки.

Примечание: на всех карданных валах со смещенными крестовинами друг относительно друга есть метки.

Если вы не обнаружили меток, у вас есть два варианта — обратиться к специалистам для балансировки карданного вала или попытаться самостоятельно найти правильное положение.

Покупка нового

Приобретая новый узел на замену поврежденному, стоит обязательно учесть размеры карданных валов. «Газель» не является исключением. Дело в том, что для разных моделей существуют разные модификации. Так, на моделях со стандартной колесной базой устанавливают узлы стандартной длины. Эти детали можно купить во многих автомобильных магазинах.

Хуже дело обстоит с удлиненными моделями автомобилей. Эти валы доступны под заказ, и далеко не везде их можно приобрести.

Сегодня много информации по поводу удлинения данного элемента самостоятельно.

Карданный вал — такая же деталь, как и все остальные. Этот узел вполне можно ремонтировать. При правильном уходе и регулярном обслуживании он прослужит очень долго. А если нужна замена, то помните, что для автомобиля длина карданного вала («Газель» и «Валдай» в данном ряду не исключение) — это самый важный параметр.

http://zamena-podshipnikov.ru/zamena-podvesnogo-podshipnika-gazel-3302-biznes-nekst.htmlhttp://portalvoronezh.ru/posts/kak-zamenit-podvesnoi-podshipnik-na-gazeli-kak-vybrat-i-kupit-podshipniki.htmlhttp://kvs-msk.ru/articles/kak-pravilno-sobrat-i-razobrat-kardanhttp://mikrob.ru/viewtopic.php?t=130600http://fb.ru/article/209881/kardannyiy-val-gazel-remont-i-zamena

Дополнение: как заменить ступичный подшипник на газели

Ступичные подшипники, это довольно распространенная неисправность у газелей. Сейчас мы с вами поделимся простой, но подробной инструкцией по замене подшипника.

1. Первым делом снимите колеса.
2. Сорвите контргайку в центре колеса, делать это лучше пневматическим ключом, в таком случае она сорвется с первого раза.
3. Теперь необходимо почистить суппорта от пыли, грязи.
4. Далее следует открутить шаровую опору при помощи накидного ключа.
5. Открутите крепежные болты на наконечнике ступицы, таким образом вам удастся освободить рулевую тягу.
6. Зафиксируйте суппорт на колесе с помощью стальной проволоки. Если вы этого не сделаете, то тогда он повиснет на шланге с тормозной жидкостью. И, как вы понимаете, есть большой риск оборвать его.
7. После этого можно приступать к откручиванию суппорта, для этого понадобятся ключи на 17-19.
8. Монтировкой надавите на шрус, и отодвиньте в сторону стойку стабилизатора.
9. Теперь можно внимательно осмотреть место фиксации ступичного подшипника.
10. Для демонтажа стопорного кольца шарикоподшипника воспользуйтесь круглогубцами.
11. Снять подшипник можно только с помощью пресса.
12. Перед установкой нового подшипника смажьте внутренние стенки установочной поверхности солидолом.
13. Затем запрессовывайте подшипник не спеша, после этого производится сборка в обратной последовательности.

В этой статье вы смогли узнать, как можно без посторонней помощи заменить подвесной подшипник. Всего вам доброго!

Как установить неисправное состояние подвесного подшипника кардана собственного автомобиля

Иногда во время поездки накатом возникает странный звук, напоминающий гул, исходящий неясно откуда. Такой шум может быть знаком того, что подшипник находится в неисправном состоянии.

Важно различать стук крестовины с подшипниковым гулом. Обычно, стук возникает, если трогать конструкцию — резковатый глухой стальной звук. А гудение, которое напоминает скрежет колес по снежной поверхности, сопровождается дрожанием, ощущается лишь на скорости

А гудение, которое напоминает скрежет колес по снежной поверхности, сопровождается дрожанием, ощущается лишь на скорости.

После загона автомобиля на устройство-подъемник, понадобится убедиться в том, что посторонний шум идет непосредственно из зоны подшипника подвесного кардана. Шум может сопровождать дрожание.

Когда автовладелец удостовериться, что биение, дрожание и разного рода подергивания исходят из этой зоны, то необходимо открутить закрепляющие болтики и вал кардана опустить на земляную поверхность

Но нужно проявлять осторожность — шрус вала кардана должен появиться из раздатки и оттуда начнет стекать масляная жидкость. После этого нужно проверить подшипник на присутствие люфта. Если механизм находится в исправном состоянии, то люфта не должно быть

Если механизм находится в исправном состоянии, то люфта не должно быть.

Вопросы обслуживания и ремонта промежуточной опоры карданного вала

Промежуточная опора карданного вала ГАЗ-3302 работает в сложных условиях, постоянно подвергаясь серьезным нагрузкам со стороны вала, а также различным негативным воздействиям окружающей среды. Поэтому с течением времени опора изнашивается, теряет свои характеристики или вовсе приходит в полную негодность. Во всех этих случаях необходимо произвести замену опоры.

Обычно о неисправности опоры говорит появившийся шум при движении автомобиля, этот шум издает изношенный или разрушенный подшипник, втулка опоры или посадочное место подшипника на самом валу. Также о необходимости замены опоры говорит наличие трещин и разрывов в гофре резиновой подушки. В любом случае опору нужно демонтировать и заменить.

Демонтаж опоры производится в следующем порядке:

1. Сделать отметки на всех сопряженных деталях — на самих валах, фланце моста и удлинителе вторичного вала КПП — метки помогут правильно установить вал после ремонта;
2. Отсоединить задний шарнир от фланца ведущего моста (вывернуть 4 болта);
3. Отсоединить опору от поперечины рамы (вывернуть 2 болта);
4. Полностью демонтировать карданный вал, стянув его с удлинителя КПП;
5. Нанести метки на трубе промежуточного вала и его задней вилке;
6. Расконтрить болт фиксации вилки (расположен на заднем торце промежуточного вала);
7. Отвернуть болт до освобождения прижимаемой им П-образной пластины, вынуть пластину;
8. Стянуть вилку со шлицов (зачастую детали «прикипают», поэтому для их разъединения можно использовать молоток);
9. Стянуть опору в сборе с подшипником.

После этого необходимо прочистить концевик вала со шлицами, посадочное место подшипника и резьбу болта от загрязнений и ржавчины

Особое внимание уделяется месту монтажа подшипника на промежуточный вал — возможно, что оно изношено, и новый подшипник будет установлен слишком слабо. В этом случае рекомендуется заменить промежуточной вал (если же использовать наварку металла на посадочном месте, то после ремонта будет трудно отбалансировать вал)

Установка новой опоры и сборка вала производятся в обратной последовательности. При установке опоры обязательно вставляются грязезащитные кольца, а резьбу прижимного болта рекомендуется обработать герметиком. Соединение частей карданного вала и его монтаж на автомобиль обязательно должны производиться по ранее поставленным меткам. В противном случае вал будет несбалансированным и под действием вибрации подшипник может быстро разрушиться.

Новая промежуточная опора не нуждается в каком-либо обслуживании, лишь для контроля ее состояния периодически рекомендуется производить осмотр и при обнаружении дефектов своевременно выполнять ремонт.

Ремонт карданного вала Газель

Кардан на Газель стоит относительно недорого, и в случае, когда его ремонт не оправдан, он подлежит замене. Но если деталь еще вполне работоспособна, есть смысл ее отремонтировать, чаще всего на КВ:

· меняются крестовины;

· подлежит замене подвесной подшипник:

· устанавливается новый задний фланец.

На фланце, соединяющем вал с задним мостом, могут деформироваться отверстия под крепежные болты. Мост с карданным валом соединяется при помощи четырех гаек и болтов, при ослаблении гаек кардан начинает «гулять», а отверстия во фланце под болты становятся овальными. В некоторых случаях гайки с болтами раскручиваются и теряются, когда выпадают все четыре крепления, автомобиль становится обездвиженным.
