Обзор технических характеристик двигателя

Для этой статьи, для противостояния ВАЗ 2110 8 или 16 клапанная, было выбрано два автомобиля – это ВАЗ 2110 1.6 МТ (21104-81) и ВАЗ 2110 1.6 МТ (21104-84). Оба автомобиля выпуска 2013 года и продаются в автосалоне Богдан-Авто в городе Киев. Так, вот у данных автомобилей в характеристиках заявлены следующие показатели. ВАЗ 2110 1.6 МТ (21104-81):

А вот данные автомобиля ВАЗ 2110 1.6 МТ (21104-84):

Проанализировав данные этих двух автомобилей, можно заметить, что кроме различия в количестве клапанов, 16-клапанный двигатель (модель 21104-84) опережает соперника по двум показателям. Итак:

• Максимальная мощность. Количество лошадиных сил больше на 9, чем у модели 21104-81 и достигается этот максимум при 5000 об/мин, вместо 5200 об/за мин у 8-клапанного.
• Максимальный крутящий момент. Этот показатель также превосходит на 11 Нм/об.мин 8-клапанный двигатель. Но заметим, что здесь максимум достигается при 3700 об/мин вместо 2700 об/мин на восьмиклапанном.

Динамические характеристики этих двигателей тоже отличаются. Причем, как это ни странно, отличаются они в пользу 16-клапанного двигателя.

• Максимальная скорость у 8-клапанного 21104-81 составляет 165 км/ч, в то время, как 16-клапанный двигатель достигает 175 км/ч.
• Время разгона до ста километров в час также отличается на 1 секунду в пользу 16-клапанов. 12,5 секунд это вам не 13,5 секунд.

Обслуживание мотора

Когда, рассмотрено устройство и основные технические характеристики, присущие двигателю ВАЗ 2114, необходимо рассмотреть обслуживание и дать ответы на вопросы, которые задают все чаще автомобилисты.

Техническое обслуживание

Если верить заводу, изготовителю, то двигатель ВАЗ 2114 необходимо обслуживать каждые 12-15 тыс. км пробега. Это зависит от того, какой маркировки мотор установлен на транспортном средстве. Схема проведения технического обслуживания для всех двигателей, которые установлены на «четырнадцатой» модели:

1. На первом ТО проводится замена масла, масляного фильтра и воздушного фильтрующего элемента, а также проверка работоспособности всех систем.
2. Второе ТО делается спустя 12 000 км пробега. В данном случае, необходимо сменить масло и фильтрующий элемент масла.
3. Третье ТО – 25 000 км, замена не только масла, но и воздушного фильтра, а также проводится поточный ремонт неисправностей.
4. Спустя 45 000 км необходимо заменить ремень и ролик газораспределительного механизма, чтобы не пришлось проводить капитальный ремонт двигателя ВАЗ 2114.

Последующее техническое обслуживание идёт согласно 2 и 3 ТО.

Частые вопросы и ответы на них

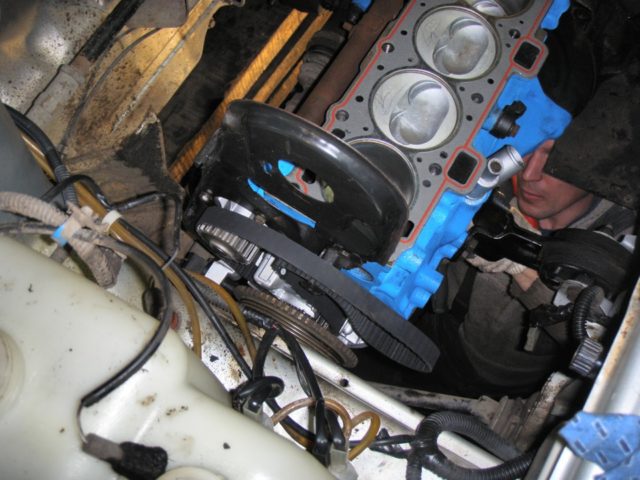

Процесс ремонта двигателя ВАЗ 2114.

Многие автолюбители на форумах задают одни и те же вопросы. Попробуем классифицировать все их, а также дать ответы согласно заводским нормам и рекомендациям.

Какое масло заливать в двигатель ВАЗ 2114?

Если опираться на данные завода изготовителя, то в двигатель ВАЗ 2114, в зависимости от типа льётся разное масло. Так, какое масло залить в ВАЗ 2114? Если брать для 8 клапанного двигателя, то в идеале подойдёт с маркировкой 10W-40. Если это 16 клапанный движок – 5W-30. В любом случае, масло для ВАЗ 2114 должно быть полусинтетическим.

Какая рабочая температура двигателя?

Опираясь на данные завода изготовителя, рабочая температура мотора для двигателей, устанавливаемых на модели 2113-2115, составляет 87-103 градуса Цельсия. После 105 градусов включается электровентилятор.

Как увеличить мощность двигателя

Есть различные способы доработки двигателя ВАЗ 2114 8 клапанов в домашних условиях. Их можно применять как отдельно, так и в комплексе, в зависимости от желаемого результата.

Повышение объема камер двигателя

Существует прямая пропорциональная зависимость между объемом двигателя и его мощностью. Самый популярный вариант для ВАЗ-2114 – увеличение объема с 1,5 до 1, 6 л. (или с 1,6 л. до 1,8 л. в зависимости от конкретной модели двигателя). Чтобы повысить объем, нужно:

• установить облегченный коленвал;
• заменить поршни на кованые и сменить поршневые кольца на облегченные;
• сменить шатуны, которые соединяют поршни с коленчатым валом;

• увеличить диаметр цилиндров и отшлифовать поверхность (это делается для увеличения количества оборотов коленвала).

В результате этого мощность двигателя увеличивается примерно в полтора раза. Но при этом увеличивается и расход топлива.

Установка нового воздушного фильтра

Для повышения мощности двигателя применяется впускной фильтр со сниженным аэродинамическим сопротивлением.  В результате воздух попадает в смеситель с меньшими усилиями. Это способно прибавить дополнительно 5-8 лошадиных сил двигателю. При этом расход топлива снижается.

Чтобы провести тюнинг впускной системы, нужно:

• отшлифовать внутренние впускные каналы (делается в автосервисах);
• установить ресиверы;

• поставить дроссельную заслонку с увеличенным диаметром.

Выпускная система также модернизируется, путем установки прямоточного глушителя.

Установка турбонаддува

Это один из самых эффективных, но при этом затратных методов выполнить тюнинг двигателя 2114. Увеличение мощности двигателя зависит от применяемого типа турбины:

• турбокомпрессор низкого давления – дает повышение мощности двигателя на 15%. Это наименее трудоемкий вариант установки турбины;

• турбины высокого давления – увеличивают мощность движка на 25-30%.

Тюнинг газораспределительного механизма

Этот способ не ведет к ранней выработке ресурса двигателя и позволяет уменьшить расход топлива. Для повышения мощности движка следует добиться уменьшения сопротивления ГРМ и оптимизировать его фазы. Необходимо:

• расточить седла клапанов;
• заменить впускные и выпускные клапаны на облегченные;
• можно сменить направляющие втулки на более легкие;
• установить разрезную шестерню и должным образом её настроить.

Самый важный элемент в тюнинге ГРМ – разрезная шестерня. Именно она оптимизирует фазы газораспределения.

Разрезная шестерня на ваз 2114

Для нижних и средних оборотов — нужно уменьшить угол газодинамического наддува и увеличить угол открытия выпускного клапана. Чтобы настроить шестерню, нужно поворачивать распределительный вал по ходу вращения коленвала.

Для высоких оборотов – следует поворачивать распределительный вал в противоположную сторону относительно хода коленвала. Таким образом, увеличивается угол газодинамического наддува.

Мощность и экономичность

Эти два критерия зачастую становятся определяющими в выборе автомобиля. Каждый владелец авто хочет чтобы его машина была не только мощной, но и экономной в обслуживании. И для того чтобы разобраться какой из двигателей лучше, необходимо сначала разобраться в особенностях устройства 8 и 16-клапанного двигателя по отдельности.

Восьмиклапанный двигатель состоит из 4 цилиндров, на каждый из которых приходится по два клапана — один для впрыска топлива в цилиндр, другой для отвода отработанных газов.

Устройство 8-ми клапанного двигателя приводятся в движение посредством механизма на основе цепи или ремня. Простота конструкции восьмиклапанного двигателя и есть его отличительная черта.

Двигатель на 16 клапанов характеризуется более сложной конструкцией. В отличии от 8-клапанного двигателя, здесь не один а два распределительных вала. Это значит что на один цилиндр приходится в два раза больше клапанов: по два на впрыск топлива и два на выпуск отработанных газов.

Важно!
Для тех кто не знает как определить сколько клапанов в двигателе совсем не обязательно «нырять» в недра двигателя. Количество клапанов авто указано на клапанной крышке двигателя.. Техническая сторона вопроса понятна, теперь поговорим о том, какие же достоинства и недостатки 8 и 16-клапанных двигателей?

Техническая сторона вопроса понятна, теперь поговорим о том, какие же достоинства и недостатки 8 и 16-клапанных двигателей?

С одной стороны восьмиклапанный двигатель имеет более простую конструкцию,
а значит его достаточно просто ремонтировать. Но из-за небольшого количества клапанов процесс впрыска и отвода газов происходит намного медленней. Это негативно влияет не только на скорость и мощность движка, но и на расход топлива. Уровень шума двигателя зависит от того сколько установлено гидрокомпенсаторов в 8 клапанном двигателе, и обычно конструкция восьмиклапанника не утяжеляется таким сложным механизмом.

на 16 клапанов способен развить большую скорость
, в отличии от 8-клапанного. Кроме того, регулировка клапанов происходит автоматически, поэтому не требует вмешательства водителя, в то время как владельцы 8-клапанных двигателей должны делать это вручную. Маленький расход топлива также является достаточно важным преимуществом 16-клапанного двигателя.

Но сложность конструкции, наличие гидрокомпенсатора и двух распределительных валов заметно бьет по карману владельца авто и усложняют ремонт движка.

Знаете ли вы?
Владельцы 16-клапанного двигателя обращаются в СТО чаще, чем владельцы авто с 8-клапанным двигателем. Это объясняется тем, что на 16-клапанный двигатель приходится больше нагрузки чем на его оппонента.

Коленчатый вал

Коленвал расположен в нижней части блока цилиндров. Он отлит из чугуна, состоит из восьми противовесов и девяти шеек, пять из которых коренные (расположены на одной оси) и четыре шатунные. За коренные шейки, через подшипники на которых коленвал вращается, он крепится к блоку невзаимозаменяемыми крышками (они промаркированы соответствующим образом). На средней коренной шейке выточены пазы для опорных полуколец, заднее металлокерамическое, а переднее – сплав алюминия и стали. Эти полукольца предотвращают осевой люфт коленчатого вала. Внутри коленвала проточены масляные каналы, выполняющие двойную функцию:

• Очистка масла от механических примесей (за счет центробежной силы);
• Подача масла от коренных шеек к шатунным и их смазка.

Во время капремонта двигателя, и при любом снятии коленчатого вала эти каналы подлежат обязательной очистке, а заглушки каналов меняют. К задней части коленвала шестью болтами привернут маховик, на который напрессовывается зубчатый венец. За шлицы венца зацепляется шестерня стартера, за счет чего осуществляется запуск двигателя. А сам маховик выполняет несколько функций. Во-первых, за счет аккумулирования и последующей отдачи кинетической энергии он выводит поршня из так называемых «мертвых точек». Во-вторых, стабилизирует частоту вращения коленчатого вала, сглаживая неровности крутящего момента и гасит вибрации двигателя. Ну и собственно через маховик энергия вращения передается на трансмиссию.

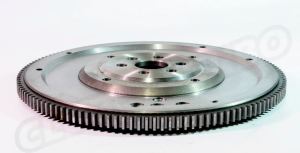

Маховик

Спереди на коленчатом вале последовательно закреплены два шкива: привода распределительного вала и генератора, соответственно.

Характеристики двигателя 21124

В целом силовой агрегат остался вполне традиционным, то есть четырехтактным, с одним рядом цилиндров, верхним расположением распредвалов и распределенным впрыском горючего (инжектор).

• Охлаждение – принудительное, воздушно-жидкостное.
• Объем цилиндров – 1599 см 3 .
• Работа цилиндров стандартная – 1-3-4-2.
• Мощность при 3800 об/мин. – 98 л/с.
• Количество клапанов – 16 (по четыре на каждый цилиндр).
• Диаметр дна цилиндра – 82 мм.
• Длина хода поршня – 75,6 мм.
• Степень сжатия смеси – 10,3.
• Минимальная скорость вращения коленвала – 800-850 об./мин.
• Рекомендуемая марка бензина – АИ-95.
• Расход горючего: в городе – 8,9 л, на шоссе – 6,4 л, в смешанном режиме – 7,5 л (расстояние 100 км).
• Рабочий объем масляного картера – 3,5 л.
• Вес – 121 кг.
• Технический ресурс двигателя 21124 до первого капремонта, заявленный автозаводом – 150 тыс. км (практически автомобиль способен пройти на 100 тыс. км больше).

Технические параметры

Рассмотрим технические характеристики 8 и 16 клапанных двигателей на примере моделей ВАЗа.

При покупке машины на вторичке отличить 16 клапанный движок можно по внешнему виду. Широкий впускной коллектор двигателя напоминает улитку, и обычно закрыт кожухом с логотипом компании и надписью 16Valve.

Высокая эффективность шестнадцатиклапанного мотора

Основное преимущество V16-двигателя — большая пропускная способность и развитая система впуска. Суммарная площадь цилиндров больше, что позволяет им соответственно получать больше топливной смеси и выводить выхлоп эффективнее. Процессы сгорания протекают быстрее, увеличивая мощность работы на 15–20% в сравнении с ранней версией двигателей. Комфортабельность также повышается — шум и вибрация почти полностью исчезает и не беспокоит водителя и пассажиров.

Гидрокомпенсаторы повышают удобство регулировки тепловых зазоров — не нужно вручную настраивать их на каждом клапане. Достаточно выставить параметр на устройстве. Более того, на двигателях V8, которые такой функцией чаще всего не комплектуются, малейшая ошибка может заставить проводить всю работу заново. Использование таких технологичных частей делает устройство чувствительным к качеству масла и топлива — минимальное количество примесей может заставить гидрокомпенсатор забиваться, быстрее выводя его из строя и изнашивая.

Механизм привода ГРМ не нуждается в регулировке до момента установки нового ремня. Оптимизированный процесс сжигания топлива и высокая «эластичность» двигателя с чувствительным переходом на требуемый режим работы позволяет экономить на бензине.

Рассматривая приобретение автомобиля с шестнадцатиклапанным двигателем, стоит брать во внимание условия эксплуатации. Этот тип мотора не лучшим образом будет вести себя на пересечённой местности, зато хорошо подходит для эксплуатации в городе, где, помимо прочего, проще найти качественный сервис

V16-двигатели экономичнее в плане потребления топлива, но в то же время не допускают плохого его качества, как и в случае с маслом. Это вкупе с дорогостоящими сложным ремонтом не позволяет назвать такой мотор универсальным — он больше подходит для любителей активного стиля вождения, для которых не будет проблемой своевременно посетить специалистов.

Двигатель ВАЗ 11183-1000260. Характеристика двигателя ВАЗ 11183.

Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя – жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Температура перегрева двигателя ваз 11183: рабочая 95°. Система охлаждения имеет объем 7,8 л.

Особенности двигателя.

Двигатель ВАЗ 11183 может применяться для установки на автомобили ВАЗ Lada Kalina и ее модификации.

Двигатель 11183 восьмиклапанный четырехцилиндровый силовой агрегат объемом 1,6 литра.

Следует отметить, что двигатель 11183 по конструкции основных узлов : блока, головки блока, распредвала, клапанных механизмов и кривошипно-шатунного механизма не отличается от варианта ДВС ВАЗ 21114.

Разработан новый блок цилиндров мод. 11183-1002011-10. Конструктивно он отличается от блока цилиндров 2110 только высотой. (смотреть «Блок цилиндров») Для увеличения объема двигателя потребовалось увеличить высоту блока на 2,3мм.( высота от оси коленчатого вала до верхней поверхности блока – 197,1мм ). Крепежные отверстия для крепления головки блока выполнены с резьбой М12 x 1,25 мм. Номинальный диаметр цилиндров – 82 мм.

На двигателе используется коленчатый вал мод. 11183-1005016. По посадочным местам он соответствует коленчатому валу 2112. Этот вал имеет увеличенный на 2,3 мм радиус кривошипа, по сравнению с валом 2112, это обеспечивает ход поршня в 75,6 мм. Вал имеет маркировку : на противовесе указана модель – «11183».

Маховик и шкив коленчатого вала используются от двигателя 2110.

В двигателе применяется шатунно-поршневая группа 2110.

Чтобы не увеличивать степень сжатия была увеличена и усовершенствована форма камеры сгорания. Головка блока цилиндров с увеличенной камерой сгорания получила индекс – «11180». На приливе головки имеется соответствующая маркировка.

Существует ряд конструктивных решений , которые отличают двигатель ВАЗ 11183 от мотора ВАЗ 21114.

В электросистеме применяется генератор 5132.3771(90 А). Для крепления генератора использован новый кронштейн. Оригинальным является механизм натяжения ремня генератора.

На двигателе ВАЗ 11183 установлен поликлиновый ремень генератора 1118-1041020 – 6РК882 (882мм).

Одной из последних доработок отечественного автопрома является двигатель ВАЗ 11183. Он разрабатывался изначально, как замена морально и технически устаревшей модели ДВС 2108 и его модификаций. Но, впоследствии этими силовыми агрегатами стали комплектоваться автомобили ВАЗ 1118 «Калина».

Преимущества шестнадцатиклапанного двигателя

Мы уже говорили о том, что рассматриваемые в статье ДВС семейства ВАЗ-2110(2112) отличаются большей мощностью, меньшим расходом топлива, а также высокими техническими характеристиками в отличие от “восьмерок”. Пришло время узнать, какие конструктивные особенности делают 16 клапанный двигатель ВАЗ 2112 столь привлекательным выбором для автомобилистов.

• экономия топлива;
• более высокая мощность;
• детонационная стойкость;
• продвинутая система охлаждения;
• простой тюнинг за счет разнесения впускного и выпускного тракта.

Именно разделение между собой впусконого и выпусконого трактов в конструкции двигателей ВАЗ-21120 и 21124 делает возможным осуществить вполне ощутимую экономию топлива. Таким образом, поступление горючего и забор отработанных газов производятся отдельной разнесенной системой клапанов, благодаря чему не происходит нежелательного смешивания топлива и продуктов горения. Очевидно также, что благодаря этому повышается КПД двигателя и его мощность.

Шестнадцатиклапанный двигатель ВАЗ 2110

Не обошли стороной новшества и камеру сгорания, а также строение блока цилиндров. Их конструкция несколько изменена таким образом, что риск детонации топливной смеси сводится к минимуму. Это действительно весомое преимущество, ведь качество бензина в наших АЗС оставляет желать лучшего. Соответственно, подобного рода конструкция ДВС остается как гарантия его долгого срока службы.

Высокой стабильностью также радует работа системы охлаждения подобного рода устройств. Это важнейший фактор, обеспечивающий долгую работу двигателя и надежность в процессе его эксплуатации. Эффективный теплоотвод позволяет ДВС работать в заданном температурном режиме, предупреждая преждевременный износ. Достаточно ли весомые преимущества для вас в пользу 16 клапанов? Но это еще не все.

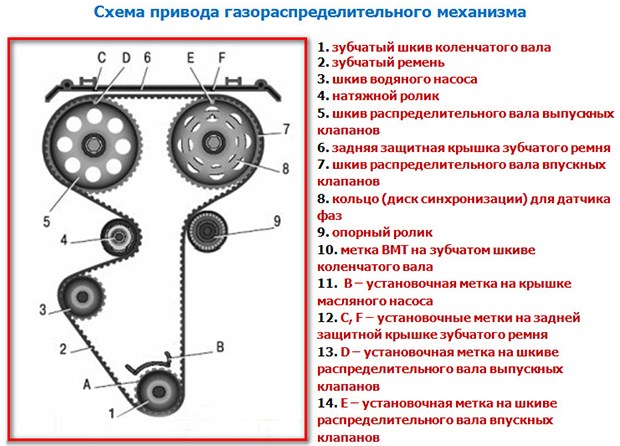

Двигатель ВАЗ 2110 16 клапанов устройство ГРМ

Предлагаем подробную схему ГРМ 16-клапанного двигателя “десятки”. Замена ремня ГРМ у двигателя с двумя распределительными валами гораздо сложнее, чем у обычного 8-клапанного мотора. В устройстве ГРМ добавляется еще один шкив распредвала, дополнительный ролик ГРМ. При замене ремня на 16-клапанном моторе установить ремень нужно таким образом, что бы совместить метки шкивов распредвалов и метку шкива коленвала. Самое интересное, натяжной ролик который вам надо верно установить, что бы обеспечить нормальное натяжение ремня, может сместить метки при натяжении. Поэтому, если у вас нет опыта установки ремня на 16-клапанном двигателе ВАЗ-2110, то может понадобится довольно много времени, на то что бы понять, как это работает.

Перед установкой защитного кожуха ГРМ, вы должны точно убедится, что натяжной ролик достаточно подтянул ремень и метки точно совпадают. Если в не уверены в полном совпадении меток, лучше не собирать ГРМ дальше, лучше еще раз все проверить. Ведь если метки не совпадут, хотя бы на один зубец ремня ГРМ, двигатель вряд ли будет нормально работать, поскольку газораспределительный механизм будет разбалансирован.

Сегодня модификации двигателя ВАЗ 2110 16 клапанов объемом 1.6 литра устанавливаются практически на все новые модели Лада Калина, Приора и Гранта. Соответственно и устройство этих моторов весьма схожи.

8 клапанный вариант

Как становится понятно, у 8 клапанного варианта один распределительный вал, который контролирует систему впрыска топлива и отвода отработанных газов.

Технически это реализовано так – в каждом цилиндре, сверху, находится два клапана, один на впрыск топлива (открывается, когда топливо подается в цилиндр), другой выпуск отработанных газов (открывается, когда топливо сгорело и нужно выпустить отработанные газы). Открытие клапанов регулирует распределительный вал, он имеет конусные металлические части в своем строении, когда вал вращается, он надавливаем ими на клапана, тем самым открывает либо один клапан (впуск топливной смеси), либо другой (выпуск отработанных газов).

Таким образом, на каждый цилиндр мы имеем по два клапана, а как мы знаем обычно в двигателе 4 – ре цилиндра, поэтому получается 4 Х 2 = 8, нет конечно есть шести и восьми цилиндровые типы. Там формула будет 6 Х 2 = 12 или 8 Х 2 = 16, но такие двигатели сейчас редкость. Как видите ничего сложного.

Подведем итоги

Не трудно догадаться, что 16 клапанные версии закономерно и достаточно активно вытесняют упрощенные варианты с 2 клапанами на цилиндр. Если говорить о покупке нового автомобиля с 8 клапанным двигателем сегодня, тогда решающим аргументом зачастую является только более привлекательная цена.

Машина с таким мотором будет стоить на 15-20% дешевле по сравнению с аналогичной моделью, но уже с 16 клапанами. При этом снижение стоимости достигается не только из-за разницы в силовых установках. Дело в том, что производители также стараются делать версии автомобилей с 8 клапанными ДВС самыми бюджетными, то есть максимально простыми по комплектации.

Указанный подход очень важен в нижнем ценовом сегменте, позволяя сформировать выгодное предложение для покупателей с сильно ограниченными финансовыми возможностями или же для тех целей, когда автомобили приобретаются для коммерческого использования (службы такси и т.п.).

Если же новый автомобиль приобретается для себя, а также не планируется его самостоятельное обслуживание и ремонт, тогда лучше немного доплатить и приобрести машину с более мощным и современным 16 клапанным двигателем.

Однако если сравнивать восьми и шестнадцатиклапанные версии на вторичном рынке, тогда в ряде случаев оптимально уделить внимание более простой конструкции. С учетом того, что 8 клапанный мотор проще конструктивно и не так чувствителен к качеству топлива, шансы приобрести работоспособный исправный экземпляр значительно возрастают

При этом даже если двигателю в дальнейшем будет необходим ремонт, затраты на восстановление ДВС будут существенно ниже, благодаря его ремонтопригодности и доступности запчастей. Однако не следует забывать, что покупка такого агрегата для форсирования, установки турбины и другого тюнинга может оказаться неоправданной.

Именно по этой причине одним из распространенных видов тюнинга автомобиля является замена 8 клапанного двигателя на 16 клапанный, после чего производятся дальнейшие усовершенствования. При этом силовые агрегаты с 8 клапанами хорошо зарекомендовали себя в качестве простых моторов на гражданских рабочих автомобилях, тогда как для получения большей мощности однозначно предпочтителен другой вариант.
