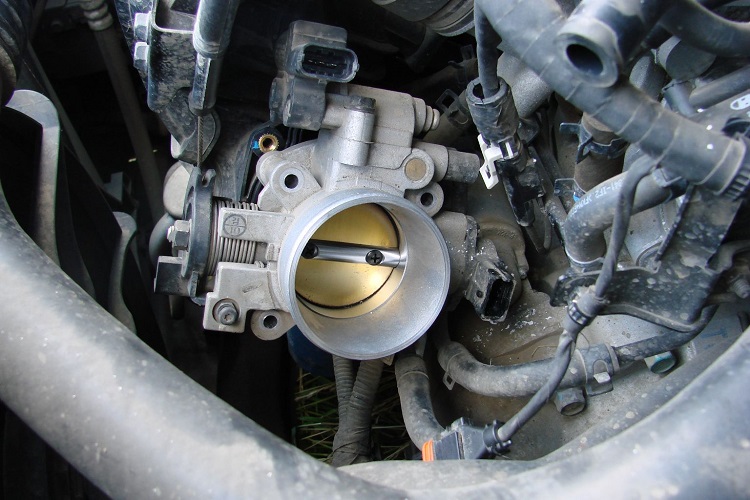

Дроссельная заслонка

Варианты тюнинга дроссельной заслонки

Дроссельная заслонка — это самый обычный воздушный клапан. Когда он открыт, то давление атмосферного воздуха и давление в системе впуска автомобиля выравниваются, а при его закрытом состоянии давление опустится до состояния вакуума.

Самый простой и популярный тюнинг дроссельного устройства — это замена заслонки (46 мм) на заслонку с большим диаметром, обычно 52–56 мм. Несмотря на то что модернизация достаточна простая, она помогает добиться улучшения динамики автомобиля и следующих характеристик:

• Педаль газа становится более отзывчивой.
• Устраняются проблемы с режимом холостого хода.
• Автомобиль становится более резвый.

Но важно чётко знать, куда именно должна крепиться новая дроссельная заслонка, и какие функции она выполняет

Изменение конструкции дроссельной заслонки

Процедура заключается в доработке внутреннего диаметра дросселя и изменения его геометрической формы.

Благодаря таким изменениям при малом открытии заслонки увеличится проходное расстояние. Следовательно, и наполнение тоже станет больше. ЭБУ будет считывать наличие лишнего воздуха по MAF (MAP) сенсорам.

Такие манипуляции с дроссельной заслонкой по конечным результатам схожи с заменой дроссельного узла на больший по диаметру. Основное увеличение динамики будет заметно на малых и средних открытиях, этого как раз и не хватает малолитражкам.

А если установить увеличенный дроссель, динамика увеличится по всему диапазону, но почему-то такие заслонки на иномарки не производят и их невозможно достать. Но можно изготовить под заказ, однако делается она не быстро и стоит дорого.

Вариант без затрат

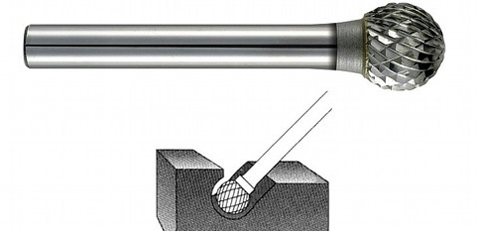

Можно сделать самостоятельно, для этого в дросселе при помощи бормашины делается несколько фасок вокруг заслонки. Таким образом, с их помощью при открывании и закрывании дроссельной заслонки образуется необходимый вихревой поток воздуха, который закручивается и затягивает частицы топлива, не позволяя им осесть на поверхности камеры сгорания. В результате получается, что образуемая смесь сгорает практически полностью.

Ничего сложного, такой МД тюнинг не подразумевает вмешательства в работу ЭБУ и в двигателе и электронике перенастраивать ничего не нужно.

После таких изменений датчики в автомобиле обычно сразу же подстраиваются под новые показания и работают нормально.

Но это не подойдёт людям, которые предпочитают передвигаться по дорогам медленно. Также тем, кому нравится плавный ход — вряд ли понравится быстрый отклик педали газа.

Если вы хотите модернизировать таким способом свой автомобиль, но у вас АКПП, то лучше отказаться от этой идеи или же производить доработку постепенно. Время от времени производя очистку ДУ от стружек и абразива, его на каждом этапе придётся устанавливать в двигатель и проверять во время езды. Вообще, для того чтобы снять или установить ДУ, много времени не потребуется.

Также следует отметить, что такая доработка является обратимой, в случае если вас не устроит результат, можно всё вернуть назад.

Что сделать дополнительно

После модернизации такого типа необходимо выполнять и ряд дополнительных манипуляций:

1. Перечиповать ЭБУ, так как с использованием новой детали старая программа будет работать неадекватно. Она не сможет правильно производить контроль над соотношением воздуха и горючего в смеси.
2. Поставить спортивный ресивер. Но перед установкой посоветуйтесь обязательно со специалистами или же просто обратитесь за помощью в автосервис.
3. Произведите замену существующих распределительных валов на более совершенные.

Доработка дроссельного узла — процедура серьёзная, относительно её существует очень много разных споров, те, кто попробовал на практике такой тюнинг — хвалят полученный результат, а теоретики ругаются. Но мнение практиков всё-таки преобладает, а то, что после модернизации на 30% экономится топливо, уже является доказанным фактом.

Положение дроссельной заслонки на холостых оборотах

Какие должны быть показания положения ДЗ на оборотах холостого хода?

Разные! Почему?

Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.

Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода)

Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!. Так вот:

Так вот:

1. При помощи регулятора холостого хода, установленного в байпасном канале
2. При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой

И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.

Этот параметр в диагностике обзывается, как «Шаги РХХ» или «Положение ДЗ Шаг». Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.

Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.

Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ

Но это тема другой статьи и сейчас это не столь важно

Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.

А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.

То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.

А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.

Вот у нас уже получился первый вывод. Вот его суть.

Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу — тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу — тогда несколько процентов!

Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-11%

В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.

А вот во втором случае не всё так однозначно.

Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.

И самые главные из них — это те, о которых мы уже говорили выше:

• регулятор холостого хода не поддерживает холостой ход, а регулирует его
• нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха — тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.

Ошибочное мнение об мд-тюнинге

Некоторые искушённые автовладелецы узнавая о Pro МД-тюнинге, считают что эффект от модификации дросселя получается благодаря тому, что из-за канавок увеличивается сечение для прохождения воздуха. То есть всё дело не в технологии и геометрии канавки, а именно в том, что просто увеличивается прохождение большего количество воздуха. Когда ты этим занимаешься ни один год и через твои руки прошла ни одна сотня авто, понимаешь, что это просто заблуждение.

На некоторых авто, если канавки сделать чуть уже и менее глубже, то эффект будет ни о чём. Что есть эти канавки, что их нет, разницы почти никакой. Хотя можно смело сказать, что благодаря канавкам прохождение воздуха увеличилось. Но стоит только сделать на миллиметр шире и глубже, как машина начинает ехать по-другому. Или, если сделать на миллиметр шире, то у авто может сместиться крутящий момент от высоких оборотов к низким. Как это выглядит на практике?

Если раньше авто от сотни до 160 км/ч легко набирало скорость, то после этого миллиметра сделать это будет сложно. Нужно будет постоянно раскочегаривать авто, чтобы набрать желаемую скорость. То есть на низах она едет, а на высоких она мучается.

Вот другой показательный пример. На УАЗ Патриотах 2020 года выпуска на начало года не было кодов для внесения изменений в компьютер. Клиент обратился с желанием сделать, чтобы машина ездила. Этих патриотов было сделано достаточно. Но на данной модели эти проточки не прокатили. Загорался чек и машина после 100км/час толком не ехала и дёргалась. Пришлось переделывать два раза пока не получили результат. И во всех трёх случаях машина ехала по-разному. Хотя смело можно было утверждать, что всё дело в прохождении воздуха. Так какая разница, какой геометрии канавки, если всё решает прохождение воздуха.

Ярким доказательством того, что вся магия от Проф. МД-тюнинга не в сечении прохождения воздуха, можно легко увидеть на примере работы механического дросселя.

Как расточить дроссельную заслонку своими руками

Хондавод

Группа: .Хондаводы. Сообщений: 910 Имя:

АртемГород: MoscowМашина: Honda Prelude 4 H22A MT 4WS Black левый

Для чего это нужно??

Увеличение диаметра ДЗ и входного отверстия рессивера, а следовательно и пропускной способности положительно влияет на количество воздуха, поступающего во впускной коллектор и двигатель. Это улучшает качество смеси и способствует лучшему сгоранию топлива.

Что это дает??

Увеличение ДЗ и входного отверстия ресивера дает ощутимую прибавку в зоне средних оборотов 2000-4000 об/мин., приемистость двигателя на этих оборотах улучшается, это позволяет реже переключать передачи, т.к. тяги хватает и на более низких оборотах. Опыт показывает, что такую прибавку получает двигатель любого объема и мощности, так же прибавка ощущается и на а/м с автоматом. Замеры разгонной динамики до 100 км/ч показали, что на одной и той же машине, с одним и тем же бензином, на одной и той же дороге, машина с расточенным дросселем разгоняется на 0.11 сек быстрее.(это доказывает наличие прибавки)

Кому это подходит??

Данный вид доработки двигателя это лишь маленький шажок в сторону увеличения мощности двигателя, но такая доработка полезна как атмосферным так и двигателям с наддувом. Атмосферный двигатель получает возможность легче засасывать большее кол-во воздуха, а тюнингованному двигателю нужно много больше воздуха. Так же в момент полного открытия ДЗ увеличенная пропускная способность позволяет воздуху легче и быстрее попасть в камеру сгорания. Наддувным двигателям увеличение ДЗ и входного отверстия ресивера позволяет уменьшить сопротивление на входе и соответственно потери на его преодаление, а это ведет к снижению температуры входящего в двигатель воздуха и уменьшению нагрузки турбины/компрессора.

Варианты тюнинга дроссельного узла, что можно сделать своими руками

Многие производители автомобилей для уменьшения вредных выбросов в атмосферу устанавливают на автомобилях катализаторы и оснащают машины различными техническими средствами, которые контролируются электроникой. Таким устройством является электронный дроссель. Так как машины с , ДУ придётся немного модернизировать. Но даже если дроссель механический, его тоже стоит доработать, так как принцип тот же и горючее на 25–30% остаётся неизрасходованным, а мощность низкая.

Сама дроссельная заслонка регулирует объём воздуха, поступающего в бензиновый двигатель, и производит в нём нужную для его работы топливно-воздушную смесь. Простой тюнинг дросселя своими руками в автомобиле может в значительной степени повысить технические характеристики.

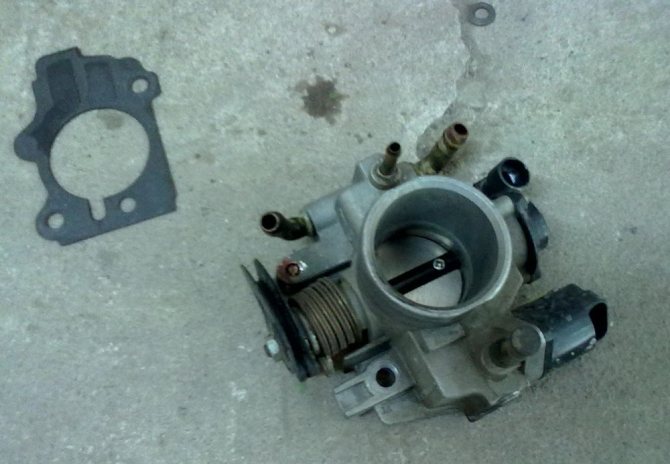

Демонтаж

На ВАЗ 2110 снятие дроссельного узла происходит в такой последовательности:

1. Разъемы датчика, регулирующего положение заслонки дросселя, трос ее привода и регулятора ХХ отсоединяем;
2. Производим частичное сливание охлаждающей жидкости;
3. Далее следует снятие воздушного шланга, находящегося на корпусе датчика массового расхода воздуха. Для чего нужно просто ослабить хомут;
4. Также ослабляем хомуты: где дроссельный патрубок крепится к воздушному шлангу; где к патрубку крышки головки цилиндров крепится шланг 2-го контура отвода картерных газов. Производим снятие соединенных шлангов —  воздушного и 2-го контура вентиляции картера;
5. Ослабив хомут, снимаем со штуцера дроссельного узла шланг 1-го контура отвода картерных газов;
6. Ослабив хомуты, производим снятие шлангов, подводящих и отводящих ОЖ;
7. Понадобится ключ с головкой на 13, которым нужно отвернуть гайки, крепящие на ВАЗ 2110 дроссельный узел к ресиверу;
8. Теперь стало возможным снятие дроссельного узла со шпилек;
9. Осталось снять также уплотнительную прокладку и, если в вашем ВАЗ 2110 установлена система, улавливающая пары бензина, отсоединить шланг для продувки адсорбера.

Тупит авто. Или от чего появляется удовольствие?

* Карбюратор – механическое устройство приготовления горючей смеси в авто. Предшественник инжекторной топливной системы.
* Инжектор – современная система подачи топлива. Подача бензина, дозировка и впрыск осуществляется под контролем электронного блока управления.
* Механический дроссель соединяется с печалью газа посредством тросика. Электрический дроссель соединяется с педалью газа посредством электрических проводов. что такое дроссель »»

Наибольший расход топлива приходится на городской режим. Потому что для того, чтобы задать движение и инерцию автомобилю нужна энергия. В этом начальном движении воздуха не хватает и нарушено соотношение воздуха и топлива. Об этом хорошо рассказано на стр. «Мощность авто». Во время движения, на трассе, в полной мощности нет необходимости. Если только не нужно совершить ускорение, обгон или приодолеть подъём. Во время равномерного движения автомобиля подача топлива минимальна. И оно увеличивается при нажатии на педаль газа.

При резком нажатии на педаль газа происходит наибольшая подача топлива. Соотношение воздуха и бензина нарушается, и топливо сгорает не полностью. И этот несгоревший бензин и угарный газ СО выплёвывается в окружающую среду нанося вред экологии. Это качество сильно выражено в авто с карбюраторными двигателями. Что бы снизить нагрузку на экологию была разработана инжекторная система. То есть подачу топлива и дозирование поставили под контроль электроники. Данное решение решило проблему отчасти. Следующим этапом стало введение электронной педали газа.

С электронной педалью газа, водитель нажимает резко на педаль газа, а дроссель открывается медленно. Водитель пытается пойти на обгон, а машина думает, какое-то время. В народе, про такой отклик автомобиля при резком нажатии на педаль газа, говорят: «Тупит!»

Например, те кто ездил на ВАЗ-2107 с карбюратором, а потом пересел на такое же авто с инжекторным ДВС говорят, что машина с инжектором не «едет». Вот на карбюраторе хорошо ездила, а на инжекторе не «едет». Или едет с каким-то усилием. Тупит одним словом. И это касается не только машин отечественного автопрома. А не едет автомобиль по одной простой причине.

Со временем, в Европе появился стандарт Евро. Этот стандарт, это не только борьба за экологию, но и политический вопрос. Это большие деньги и борьба за потребителя. Не вписываешься в Евро, рынок для продажи авто для автопроизводителя закрывается.

Автопроизводители не могут решить технические вопросы, чтобы уложиться в стандарты Евро, поэтому с помощью электроники делают так, чтобы машина по выхлопу соответствовала стандартам Евро. То есть двигатель «душат» электронным способом не давая ему проявить свой потенциал. Ответ очевиден, почему на отечественные автомобили стали устанавливать электронные дроссели. И почему вы лишены стоющих ощущений от вождения своим авто.

Наша доработка обходит этот технический нюанс с электроникой. Но при этом ещё снижает вредные выбросы. Поэтому после профессионального тюнинга дроссельной заслонки говорят: «Машина задышала». Отсюда появляется удовольствие и новые ощущения от езды. Это ощущение невозможно передать словами, как это выглядит «До» и «После».

Статистика применения профессионального тюнинга дроссельной заслонки с электронным дросселем показывает, как правило: снижение холостых оборотов, снижение оборотов на скоростях — 16-30%, лёгкость движения, катучесть, пропадает задумчивость (тупизм), нет необходимость переключаться на пониженную передачу при обгоне, и т.д.

Профессиональный тюнинг дросселя может стать хорошим «лекарством» от тупизма, задумчивости авто.

Узнайте, каких ощущений от вождения вам не доставало!

* Основной характеристикой двигателя автомобиля обычно считают его Мощность. Именно этот показатель вводит в заблуждение в понимании динамичности движения автомобиля. Делая тюнинг дросселя, мы увеличиваем Мощность двигателя автомобиля на малых и средних оборотах. За счёт чего увеличивается Крутящий момент. Из-за этого улучшается тяга на малых и средних оборотах. Улучшается динамика разгона и появляется экономия. См. следующую страницу.

  ||  мощность авто… »»

Популярные средства для чистки дроссельной заслонки

Независимые эксперты определили лучшие средства 2019 года, подходящие для чистки дроссельной заслонки:

• «Hi-Gear». В состав средства для чистки входят смазочные материалы и антикоррозийные ингредиенты, которые не оказывают негативного воздействия на датчик кислорода автомобиля и прочие чувствительные элементы систем притока воздуха, которыми оснащаются современные транспортные средства. Рекомендация производителя заключается в использовании средства для чистки дроссельной заслонки через каждые 5 000–7 000 км. Достоинствами очистителя является быстрое действие, возможность использования для всех типов автомобилей. К недостаткам можно отнести иногда встречающиеся баллончики низкого качества.
• Средство для чистки дроссельной заслонки «4720», выпускаемое под торговой маркой Johnsen. Его достоинствами является самая современная формула и наиболее удобный клапан среди всех очистителей. Из недостатков можно отметить высокую токсичность.
• Еще одно зарекомендовавшее себя средство для чистки – «3M 08867». Характеризуется универсальностью, удобной емкостью, возможностью использования для чистки карбюратора, содержанием каталитических нейтрализаторов.
• Средство для чистки дроссельных заслонок «Mag 1414» поможет избавиться от копоти и органических отложений не только на элементах системы впрыска воздуха, но и обработать другие поверхности. Этот препарат подходит для чистки систем внедорожников. Благодаря большой емкости упаковки можно контролировать расход очистителя.
• «Berryman 0117C B-12», выпускаемый торговой маркой Chemtool – современное средство для чистки, которым могут также воспользоваться владельцы мотоциклов. К его достоинствам следует отнести использование специальной технологии, высокоэффективно растворяющей загрязнения, содержание антикоррозионных присадок.
• «JetSpray 800002231», производимое торговой маркой Gumout. Это средство для чистки в результате испытаний продемонстрировало самую высокую эффективность, благодаря чему временной промежуток между сервисными обработками увеличивается. Подходит в том числе для чистки клапанов силовых агрегатов независимо от мощности и конструктивных особенностей.

Современные производители выпускают также универсальные средства для чистки дроссельных заслонок, такие как «ProLine» от LiquiMoly, «5861113500» от Wurth и «Masters» от Abro. Эти высокоэффективные очистители производятся в Европе и отличаются бюджетной стоимостью.

Выполняя чистку дроссельной заслонки любым из названных средств, необходимо быть внимательным и осторожным, не допуская попадания тонкого пластикового распылителя в отверстие заглушки дросселя. Поверхность нужно время от времени протирать чистыми бумажными полотенцами. С их помощью также удаляют остатки аэрозоля.

По окончании чистки и сборки дроссельной заслонки возможно ухудшение в запуске силового агрегата. Причина заключается в остатках средства для чистки, которые могли попасть во впускной коллектор, где начали сжигаться. В худшем случае можно заметить белый дым, выходящий из выхлопной трубы. Пугаться не стоит, это пройдет после повторного запуска двигателя.

Как устранить неисправность посредством чистки дроссельной заслонки

Рассмотрим поэтапно, как правильно сделать чистку заслонки:

1. Прежде всего, нужно добраться до дроссельной заслонки. Конструкция разных модификаций ДВС отличается, но, как правило, сначала необходимо демонтировать воздуховод, идущий от заслонки к воздушному фильтру.
2. Затем нужно снять дроссельную заслонку. Следует открутить болты крепления (от 2-х до 4-х штук), а затем рассоединить все разъемы, включая тот, который идет к клапану продувки абсорбера.
3. Очистить дроссельную заслонку можно с помощью чистящего средства для карбюраторов. В специализированных магазинах автохимии представлен широкий выбор различных составов, поэтому всегда можно подобрать оптимальный вариант по стоимости.
4. Тщательно вытереть дроссельную заслонку снаружи и внутри с помощью выбранного средства и ветоши.
5. Если конструкцией авто предусмотрена защитная решетка – ее также нужно очистить.
6. Собрать узел в обратном порядке.

Чистка дроссельной заслонки выполняется таким образом, чтобы ее металлическая поверхность стала полностью светлой. Такая чистка будет способствовать улучшению динамических характеристик двигателя.

Как почистить дроссельную заслонку без снятия

Многие автолюбители интересуются, как выполняется чистка дроссельной заслонки без снятия. На некоторых СТО действительно предлагают такую услугу, но, следует учитывать, что эффективная чистка этой детали может быть выполнена только после демонтажа заслонки.

Чтобы почистить заслонку дросселя без снятия используется специальный очиститель впускного тракта. Кроме того, такая процедура может выполняться с использованием жидкости для чистки клапана EGR, а также средства WD-40 или растворителей.

Алгоритм чистки дроссельной заслонки без снятия:

1. Снять воздуховод, чтобы обеспечить доступ к дроссельной заслонке.
2. Побрызгать на поверхность заслонки, которая находится в закрытом положении, чистящим средством и вытереть ветошью.
3. Открыть заслонку и очистить загрязнения с боковой поверхности.
4. Нужно обеспечить поступление чистящего средства во все каналы (для чистки также используется ветошь).

Еще раз отметим, что качественная чистка дроссельной заслонки может быть выполнена только после ее демонтажа.  При установке детали после очистки мы рекомендуем использовать новую прокладку заслонки (ее стоимость вполне доступна).

Производители чистящих средств для чистки отмечают, что процедуру обслуживания дроссельных заслонок без снятия следует проводить каждые 7000 — 10 000 км пробега. Чистка заслонки со снятием должна осуществляться с интервалом 30 000 — 50 000 км.

Важно учесть, что в большинстве ситуаций после проведения чистки заслонки необходимо провести ее адаптацию. Для это используется специальный компьютер, подключающийся к ЭБУ машины

Кроме того, «обучение» дроссельной заслонки может осуществляться путем проведения определенных манипуляций с зажиганием и педалью акселератора. В последнем случае невозможно дать универсальную инструкцию, так как порядок действий будет отличаться для автомобилей разных марок. Нужно помнить об этом при проведении адаптации дроссельной заслонки.

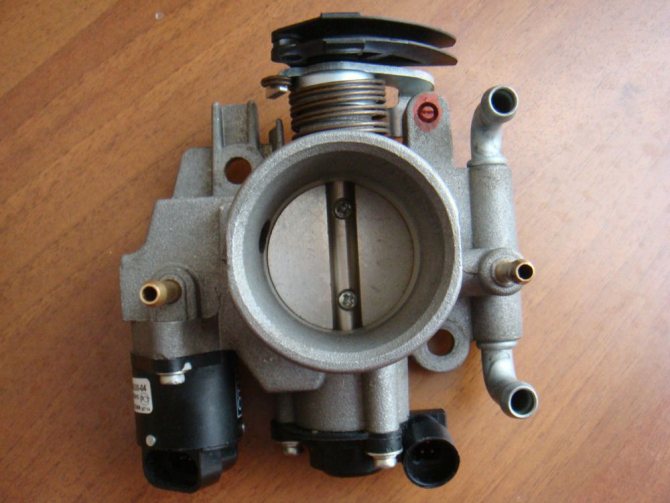

Виды дроссельной заслонки

В современных двигателях от положения дроссельной заслонки зависит количество топлива, поступающего в камеры сгорания. Специальный датчик фиксирует, насколько она раскрыта и передает данные на ЭБУ. Компьютер уже подает управляющие сигналы на форсунки. Данная инжекторная система появилась уже давно и с той поры дорабатывалась с целью повышения эффективности силовой установки.

Деталь имеет несколько разновидностей

Совершенствовался и механизм ДЗ – теперь их более одного типа:

• механические;
• электронные.

Последние вариации – это дань современным технологиям. Любому владельцу личного транспорта, которому интересно знать, что такое дроссельная заслонка в авто, стоит поближе познакомиться с этими типами ДЗ.

Механическая

Это самая простая разновидность дроссельной заслонки, которая и сегодня можно встретить в большинстве современных автомобилей. Вся система представлена следующими составляющими:

• педалью акселератора (газа);
• тягами;
• поворотными рычагами;
• стальным тросом.

Когда водитель нажимает на педаль газа, он тем самым запускает механическую систему с рычагами, тросами, тягами. Это приводит к вращению дроссельной заслонки вокруг горизонтальной оси. Как итог – поступление свежей порции воздуха для формирования рабочей смеси. И чем больший поток поступит во впускную магистраль, тем большим количеством топлива она обогатится. Но стоит только опустить педаль, как заслонка вернется в исходное вертикальное положение – закрытое состояние.

В режиме холостого хода заслонка закрыта, а потому воздух поступает в цилиндры через обходной канал (регулятор холостого хода), оборудованный электроклапаном. Если автомобиль укомплектован кондиционером либо иным электрооборудованием, то при их включении задействуется еще один канал, минуя впускной коллектор.

В современных автомобилях имеются специальные патрубки, по которым через механизм ДЗ протекает охлаждающая жидкость. Тем самым предотвращается обледенение и заклинивание заслонки.

Электрическая

За что отвечает механизмом данного типа? Как уже известно, конструктивные особенности никак не влияют на предназначение ДЗ. Заслонка с электронным приводом также регулирует поступление воздуха в камеры сгорания. Такое оснащение встречается в последних поколениях транспортных средств обычно элитного класса от всемирно известных производителей. Это более дорогая, но не менее эффективная вариация в отличие от механического аналога. Здесь уже не встретить ни рычагов, ни тросов – только сверхбыстрая электроника.

Устройство дроссельной заслонки электронного типа состоит из следующих элементов:

• датчиков положения педали акселератора;
• ДПДЗ;
• электрического привода (он включает в себя редуктор с возвратным механизмом).

По сути, вся педаль является большим переменным резистором, который посредством платы образует электрический сигнал, передаваемый к компьютеру. А тот уже направляет управляющие сигналы приводу, как сильно нужно открыть заслонку. Для контроля ее позиции используются специальные сенсоры. Они посылают свои данные к ЭБУ.

Каков принцип работы датчика положения дроссельной заслонки? Это потенциометр с общим сопротивлением в 8 кОм. Он располагается на корпусе механизма с заслонкой и фиксирует угол поворота. При ее открытии формируется напряжение постоянного характера разного значения:

1. Исходное закрытое положение – 0,7 Вольт.
2. Заслонка открыта полностью – 4 Вольт.

В зависимости от показаний напряжения ЭБУ узнает о степени открытия заслонки и соответствующим образом дает команду, какое количество топлива необходимо в текущий момент времени.
