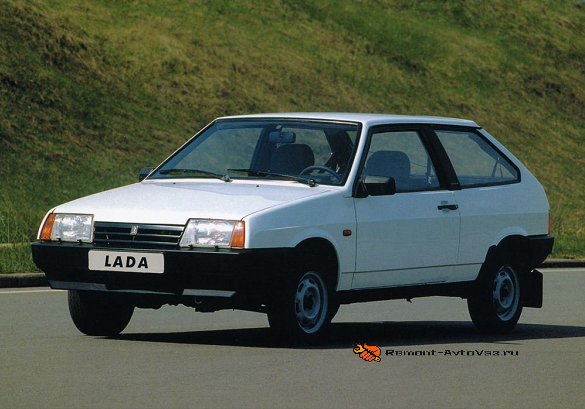

Лада 2108 рестайлинг 1991, хэтчбек 3 дв., 1 поколение (04.1991 — 09.2004) — технические характеристики и комплектации

Эксплуатация и ремонт заводского двигателя

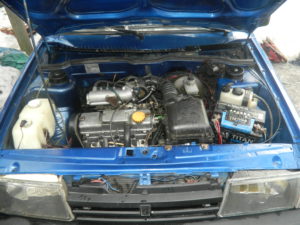

Заводской мотор может быть улучшен

Двигатель 1,3 л являлся базовым для всех моделей семейства. Среди его особенностей следует назвать верхнее расположение распределительного вала, использование ремня в приводе газораспределительного механизма. Заводской ресурс на мотор был установлен из расчета 120 тыс. км до капитального ремонта.

Как показала практика, этот ресурс успешно выдерживался, а при щадящем режиме эксплуатации и своевременном обслуживании силовой установки, этот показатель увеличивался до 200 тыс. Среди основных неисправностей двигателя ВАЗ 2108 можно выделить группу таких проблем. Система смазки:

• течи масла через уплотнения клапанной крышки в месте установки датчика;
• необходимость частой смены масла.

Вторая особенность связана с низким качеством вырабатываемых масел, когда интервал замены в 10 тыс. км выдержать не удавалось. Система смазки имела номинальный объем всего 3,5 л, поэтому канистры в 4 литра хватало с запасом. С учетом невысокой стоимости фильтра и масла, такая замена не вызывала сложностей.

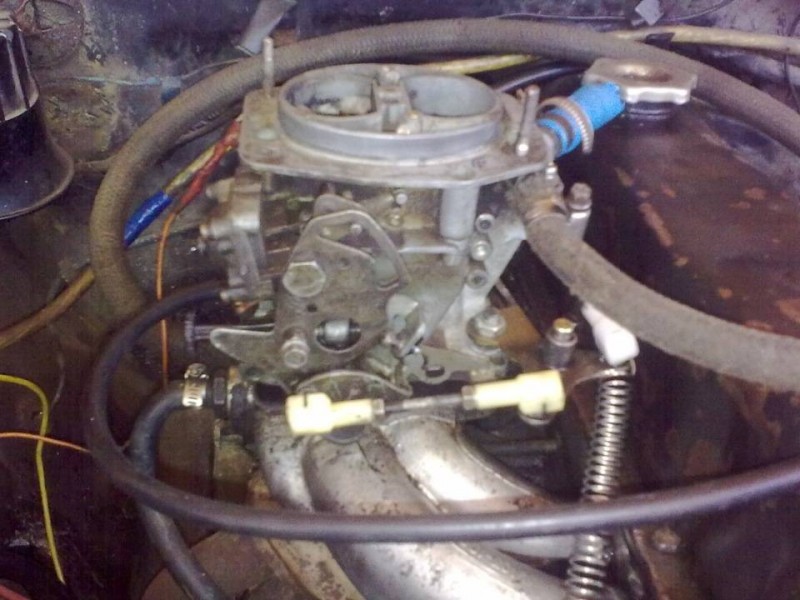

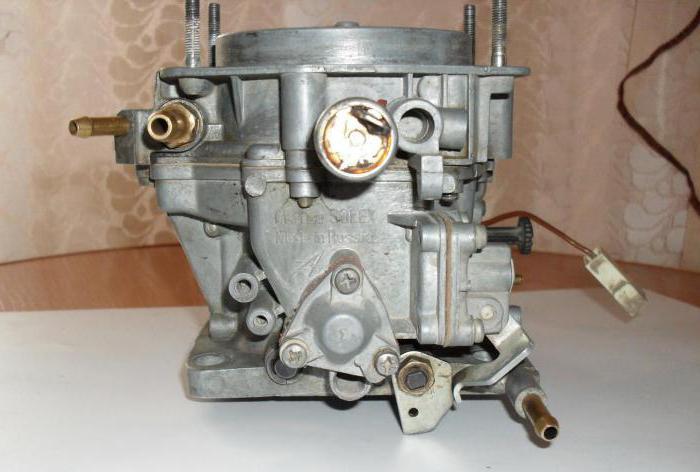

Карбюратор нуждается в частой очистке

Система питания:

• невысокая надежность установленного карбюратора (как правило — Солекс), который требует частой регулировки и очистки;
• высокая чувствительность к качеству бензина; в случае применения топлива низкого качества это могло выражаться в детонации в моторе, а также необходимости очистки карбюратора.

Система зажигания:

• перебои в работе цилиндров;
• чувствительность свечей к некачественному топливу.

Система охлаждения:

• появление течей;
• износ лопастей водяного насоса.

Подводя черту, можно отметить, что удельный вес неисправностей, в сравнении с другими моторами ВАЗ, не превышает нормальных значений. Высокая надежность и ремонтопригодность, качество их изготовления для своего времени подтверждается тем, что многие из них еще и сейчас исправно работают на ВАЗовской линейке хетчбэков. Моторы ремонтируют и дорабатывают, получая от них дополнительную отдачу.

Двигатели в автомобилях Лада Гранта

Двигатель под индексом 11186

Бензиновый двигатель объемом 1,6 литра с 8 клапанами. Мощность силового агрегата – 87 л. с., с крутящим моментом в 140 Нм. Обладает экологическими стандартами Евро-4. Является логическим продолжением развития конструкции двигателя под индексом 11183.

Устанавливается на автомобили Lada Granta и, до недавнего времени, Lada Kalina, которая после объединения с обновленной линейкой «Гранта» была упразднена.

На 2019 год ставится на модели Гранта различных модификаций – от хэтчбеков и седанов до моделей в кузове лифтбек и универсал.

Среди плюсов можно назвать простую конструкцию, надежность и экономичность относительно своих западных конкурентов. Ремонтопригодность также никуда не ушла, однако цены на запчасти, по данным сервисменов, подросли, что дает пищу к размышлению.

Ресурс двигателя без капремонта соответствует порядка 200 тыс. км, но моторы при должном обслуживании нередко выхаживают значительно больше, не требуя капитального ремонта.

Наиболее часто диагностируемыми проблемами мотора являются плавающие обороты, шумность при работе, стуки, поломки помпы (может привести к столкновению поршней с клапанами), поломки катушки зажигания, термостата и выход из строя датчика массового расхода воздуха.

Двигатель под индексом 11194

Ранее на различные модификации Калины ставился 1.4-литровый инжекторный бензиновый двигатель мощностью 89 л. с. Соответствовал экологическим нормам Евро-3 и Евро-4. Однако после объединения двух моделей под одним номенклатурным названием на официальном сайте производителя в разделе «Комплектации и цены» www.lada.ru данный 16-клапанный мотор отсутствует.

Двигатель под индексом 21126

Шестнадцатиклапанный инжекторный бензиновый двигатель объемом 1,6 литра, мощностью 98 л. с., с крутящим моментом в 145 Нм.

Начинал свою карьеру под капотом автомобилей семейства Priora, впоследствии перейдя в модельный ряд Гранта.

Отличительными особенностями можно назвать применение в современной версии силового агрегата более надежных зарубежных комплектующих. Это является как весомым плюсом, так и минусом двигателя. Стоимость обслуживания при ряде поломок будет выше из-за более дорогих запчастей. В частности, переборка шатунно-поршневой группы от Federal Mogul владельцам обойдется дороже ранее применяемых отечественных аналогов.

В прошлом году стало известно, что поршни иностранного поставщика будут доработаны, у них появится проточка под клапаны, что сведет к минимуму проблему погнутых клапанов и пробитых поршней при обрыве ремня ГРМ. Это является безусловным плюсом для данной модели. Отметим также, что улучшенная поршневая будет устанавливаться в 1,6-литровые двигатели целого ряда моделей – от Lada Granta и Largus до Vesta, XRAY.

«На всех а/м LADA с мотором 1.6 LADA, выпущенных после 15.08.2018, конструктивно исключена возможность контакта поршня и клапана», – говорилось в сообщении на сайте лада.онлайн

Тем не менее минусы достаточно стандартны для моторов Лада: плавающие обороты из-за неисправности ДМРВ, перегрев из-за выхода из строя термостата, троение мотора из-за проблем с электроникой и электрикой, а также шумная работа двигателя из-за износа гидрокомпенсаторов.

Пробег при своевременном ТО без вмешательства в мотор – 200 тыс. км.*

*Здесь стоит обратить внимание на то, что пробеги двигателей АвтоВАЗ достаточно условные. Один из самых показательных случаев, получивших известность в СМИ, относится как раз к 1.6-литровому мотору под капотом Lada Vesta

Поломка силового агрегата произошла на 400-й тысяче километров, и то лишь по причине использования некачественного топлива. Подробности читайте на страницах нашего издания: Может ли Лада Веста проехать более 500 тыс. км: отчет

Поэтому мы бы рекомендовали владельцам обслуживать свои автомобили вовремя, заправляться только на проверенных АЗС и использовать исключительно официальные запчасти. Тогда и машина беспроблемно отслужит вам не только положенный срок, но и очень приятно удивит своей надежностью.

Двигатель под индексом 21127

И вновь модернизация, ставшая продолжением ранее рассмотренного агрегата 21126. Главным образом, изменена мощность. Плюс 8 лошадиных сил с итоговыми 106 «лошадями» под капотом. Этого удалось добиться благодаря изменениям впуска, в частности установкой впускного ресивера изменяемой длины. При этом крутящий момент бензинового мотора поднялся на 3 Нм, до 148 единиц.

Для избавления от проблемы плавающих оборотов датчик ДМРВ был заменен на комбинацию датчиков абсолютного давления и температуры воздуха (ДАД+ДТВ).

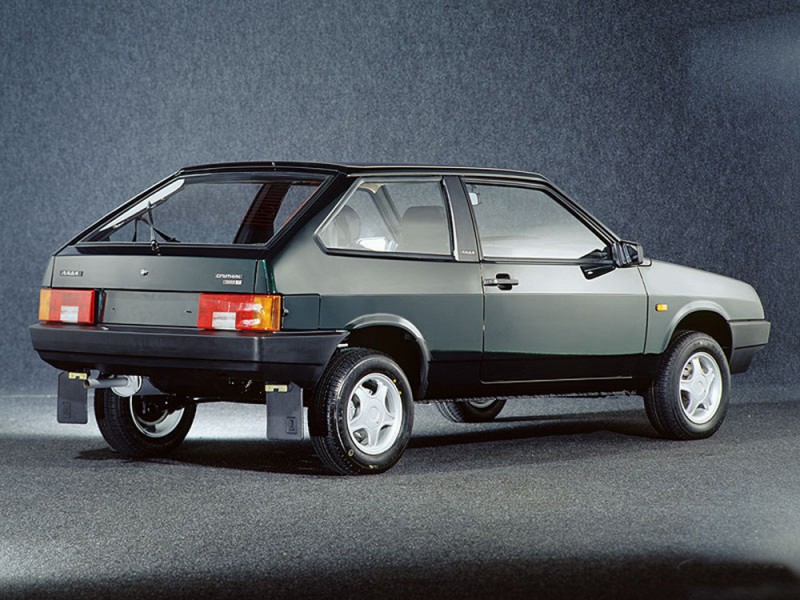

Контрольные размеры кузова Ваз 2109

Кузов имеет довольно небольшую длину – 4006 мм, что является очевидным достоинством автомобиля, так как компактность в городских условиях играет важное значения. Если сравнить предыдущие модели производителя, то длина кузова Ваз 21099 была уменьшена на 120 мм, при этом внутри стало на 60 мм больше пространства благодаря рациональным и верным конструкторским решениям

Первые серийные автомобили ВАЗ 2109 имели ширину кузова 1650 мм, однако, уже спустя несколько месяцев разработчикам удалось уменьшить её на 30 мм до 1620 мм, это ещё больше увеличило компактность кузова.

Высота кузова составляет примерно 1402, что на 30 мм сравнительно меньше кузова моделей-предшественников. Но, компенсировать свободное пространство конструкторы смогли за счёт создания стёкол автомобиля в выпуклой форме. С одной стороны – это позволило увеличить объём свободного пространства, с другой – презентабельность транспортного средства.

Особого внимания заслуживает багажный отсек Ваз 2109, который в своё время произвёл на рынке легковых автомобилей настоящий фурор. Даже сегодня эта чуть ли не революционная конструктивная особенность не утратила практической актуальности.

Стандартная вместительность багажника «девятки» составляет 330 литров, но при необходимости её можно расширить до 640 литров, благодаря сложению задних сидений. Всё это можно выполнить за пару минут и для этого, не требуется прилагать много усилий.

Колея передних колёс составляет – 1400 мм, а задних – 1370 мм. Компактные размеры кузова Ваз 2109 позволяют эффективно осуществлять транспортировку малогабаритных грузов по городу, даже в час пик, когда много пробок.

Описание конструкции

описание конструкции двигателя ваз 2107

В зависимости от модификации на автомобиль ваз 2107 может быть установлен один из четырех двигателей: 2103, 2104 (объемом 1,5 л) или 2106, 21067 (объемом 1,6 л).

Двигатель автомобиля ваз 2107

— бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный, с верхним расположением распределительного вала. Двигатели 2103 и 2106 — карбюраторные, а двигатели 2104 и 21067 — с распределенным впрыском топлива.

Двигатель 2104 создан на базе двигателя 2103, поэтому блок цилиндров, шатунно-поршневая группа, привод газораспределительного механизма и коленчатый вал имеют одинаковую конструкцию и размеры.

Двигатель 21067 создан на базе двигателя 2106. Так как двигатели 21067 и 2104 имеют разные диаметры цилиндров, то и поршни с кольцами соответственно не взаимозаменяемы. Детали привода газораспределительного механизма и коленчатые валы этих двигателей идентичны.

На крышке привода распределительного вала инжекторных двигателей выполнены кронштейны для установки датчика положения коленчатого вала.

Двигатели автомобилей ваз 2107, оснащенные системой впрыска, соответствуют нормам токсичности отработавших газов ЕВРО II. Распределенный впрыск топлива с системой улавливания паров топлива и каталитическим нейтрализатором позволяет понизить расход топлива и облегчить запуск двигателя на автомобиле ваз 2107 в холодную погоду.

Система зажигания двигателей 2104 и 21067 включена в систему управления. Функции распределителя зажигания на автомобиле ваз 2107 выполняет электронный блок управления двигателем.

Блок цилиндров

— отлит из высокопрочного чугуна. Цилиндры двигателя растачиваются в блоке и хонингуются. По диаметру цилиндры подразделяются на 5 классов через 0,01 мм и маркируются на нижней плоскости блока буквами А, В, С, D и Е. Цилиндры расположены вертикально в один ряд.

Коленчатый вал

двигателя автомобиля ваз 2107, отлитый из высокопрочного чугуна, установлен в нижней части блока цилиндров на пяти опорных шейках. Коленчатый вал вращается в сталеалюминиевых вкладышах, на стальную основу нанесен слой алюминиевооловянного сплава. Отверстия под коренные подшипники обрабатываются совместно с крышками подшипников, поэтому крышки подшипников — невзаимозаменяемые.

Система питания

В систему питания двигателя входили топливный бак, насос, карбюратор и соединительные трубопроводы. Емкость топливного бака на всех машинах «Лада-Спутник» составляла 43 литра. Карбюратор двигателя 21083 изготовлялся по лицензии французской компании «Солекс» и был достаточно надежным в эксплуатации. Проблемы мог доставлять только залипающий клапан системы холостого хода.

Выпуск моторов с такой системой питания продолжался до начала 2000 годов. Однако растущие требования к расходу топлива и чистоте выхлопа привели к заметным изменениям системы питания. Уже в 1994 году появились первые мелкосерийные двигатели 21083 с инжектором. Моторы с впрыском топлива имели сниженную мощность до 70 л. с. Первые годы производства основная часть таких машин поставлялась на экспорт.

Ранняя система впрыска использовала компоненты фирм «Бош» или «Дженерал Электрик». Затем стала применяться отечественная система управления впрыском топлива под обозначением «Январь».

Характеристики ДВС 2108

Немецкими конструкторам в двигатель заложена небольшая мощность, достаточная для трехдверного хэтчбэка весом менее 1 т. Привод ГРМ вновь стал ременным, но были учтены недостатки предыдущего поколения 2105. Для небольшого движка идеально подходила существующая система охлаждения, замена ее была не целесообразна для себестоимости.

Ременная передача ГРМ

ДВС 2108 имеет передовые для своего времени технические характеристики:

Изготовитель	ВАЗ
Марка ДВС	ВАЗ-2108
Годы производства	1984 – 2004
Объем	1,3 л
Мощность	47,2 кВт (64 л. с.)
Крутящий момент	95 Нм (3400 об/мин)
Вес	127 кг
Степень сжатия	9,9
Питание	карбюратор Солекс 1107010 двухкамерный эмульсионный механический (привод тросом)
Тип мотора	рядный
Число цилиндров	4
Местонахождение первого цилиндра	возле цепи ГРМ
Число клапанов на каждом цилиндре	2
Материал ГБЦ	сплав алюминиевый
Допустимое коробление	прокладки коллекторов (впуск/выпуск) 0,08 мм, прокладка головки цилиндров 0,05 мм
Седло клапана	ширина 2 мм, угол 45°
Распредвал	один верхний внутри ГБЦ, ширина фаз 232°, опережение выпускного клапана 42°, запаздывание впускного клапана 40°
Сальник распредвала	диаметры – 40 мм, 56 мм, ширина 7 мм
Материал блока цилиндров	чугун
Диаметр цилиндра	класс А – 76 – 76,01 мм класс В – 76,01 – 76,02 мм класс С – 76,02 – 76,03 мм класс D – 76,03 – 76,04 мм класс Е – 76,04 – 76,05 мм
Поршни и кольца	поршень из алюминиевого сплава кольца чугунные, компрессионное — снаружи хромированное (верхнее) и фасфотированное (нижнее)
Диаметр поршня	класс А – 75,94 – 75,95 мм класс С – 75,96 – 75,97 мм класс Е – 75,98 – 75,99 мм
Зазоры	поршень/стенка цилиндра – 0,153 – 0,173 мм (стандарт) или 0,19 мм (максимум) поршневых колец – 110 мм относительно плоскости разреза
Кольцо компрессионное верхнее	1,535 – 1,555 мм
Кольцо компрессионное нижнее	3,957 – 3,977 мм
Кольцо маслосъемное	2,015 – 2,035 мм
Зазор между поршневой канавкой и кольцом	0,04 – 0,07 мм (компрессионные нижние) 0,02 – 0,055 мм (маслосъемные) 0,03 – 0,06 мм (компрессионные верхние)
Коленвал	чугун, литье
Количество коренных подшипников	5
Диаметр шейки КП	50,799 – 50,019 мм
Зазор коренной шейки	0,1 – 0,5 мм
Подшипники шатунные	диаметр шейки вала – 47,83 мм толщина вкладыша – 1,448 мм ширина вкладыша – 28,025 – 28,975 мм
Сальники коленвала	передний – диаметры 42 мм, 60 мм, ширина 7 мм задний – диаметры 85 мм, 105 мм, ширина 10 мм
Ход поршня	71 мм
Горючее	АИ-92 (допускается А-76)
Нормативы экологии	Евро-2
Расход топлива	трасса – 7 л/100 км смешанный цикл 8,2 л/100 км город – 10 л/100 км
Расход масла	максимум 0,7 л/1000 км
Моторное масло для 2108	5W-30 и 15W-40
Объем моторного масла	3,5 л
Периодичность замены	каждые 15000 км
Рабочая температура	80°
Ресурс мотора	заявленный 120000 км реальный 200000 км
Регулировка клапанов	шайбами
Система охлаждения	принудительная, тосол-А40М, Spectrol
Количество ОЖ	7,3 л
Помпа	крыльчатка полимерная, крепление на блоке
Зажигание	бесконтактное, выключатель, катушка, коммутатор и распределительный датчик
Свечи на 2108	Резьба М14х1,25 мм, длина резьбы 19 мм, число калильное 17 А17ДВР
Зазор между электродами свечи	0,7 – 0,8 мм
Ремень ГРМ	111 зубьев
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	сухой со сменным картонным картриджем и предочистителем, регулировкой температуры по сезону
Масляный фильтр	рекомендуемый Mann W914/2
Маховик	129 зубьев, 0,62 кг диаметр внутреннего отверстия – 25,67 мм диаметр наружный – 27,75 мм количество посадочных отверстий – 6 штук смещений нет
Болты крепления маховика	М10х1,25 мм, длина 23,5 мм
Маслосъемные колпачки	производителей Хорс или Corteco
Компрессия	давление в цилиндрах от 11 – 14 бар, разница давлений в отдельных цилиндрах в пределах 1 бара
Температура масла	80°С
Температура срабатывания термостата	80 – 84°С
Давление клапана внутри радиаторной пробки	0,7 – 1 бар
Содержание в выхлопе вредных продуктов	СН <200%, СО <3%
Обороты ХХ	600 – 700 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 62 – 87 Нм болт сцепления – 19 – 31 Нм крышка подшипника – 69 – 84 Нм (коренной) и 44 – 54 Нм (шатунный) головка цилиндров – 4 стадии 20 Нм, 71 Нм + 90° + 90°

Изготовителем рекомендовано использовать исключительно приведенные параметры зазоров и усилий затяжки резьбовых соединений. Указано, какое масло лить в мотор и систему смазки.

Поперечная установка мотора

aleks-7707 › Блог › Двигатель ВАЗ-2106 (блок в сборе, агрегат, двигатель в сборе) НОВЫЙ

На автомобиль ВАЗ 2101-2107, ВАЗ-2121 “НИВА”

Стоимость двигателя зависит от комплектации:Блок в сборе 23000 руб.Агрегат 34000 руб.Двигатель в сборе 42000 руб.

Двигатель (2106-1000260) производства ОАО “АВТОВАЗ” со всеми гарантийными обязательствами НОВЫЙ. Все первичные документы в наличии!

Мотор 2106 применял и может применяться на автомобили ВАЗ 2103, 2106, 2121, 21053, 2107.

По узлам, агрегатам, двигателям и КПП гарантия – 15 тыс. км пробега или 1 год, в зависимости от того, что раньше наступит. Срок гарантий в 1 год или 15 тыс. км пробега обусловлен невозможностью контролировать условия эксплуатации перечисленных товаров, интервал замены и качество горюче-смазочных материалов.

Также можно сделать любую комплектацию навесного оборудования (стандартную и не стандартную) в случае если часть оборудования у вас есть — пишите что добавить/исключить из комплектации, менеджер напишет изменение цены…

Двигатель четырехтактный, карбюраторный, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров: 4

Рабочий объем цилиндров, л: 1,57

Степень сжатия: 8,5

Номинальная мощность двигателя при частоте вращения коленчатого вала 5400 об/мин, : 54,8кВт.-(74,5 л.с.)

Диаметр цилиндра, мм: 79

Ход поршня, мм: 80

Число клапанов: 8

Минимальная частота вращения коленчатого вала, об/мин: 850-900

Максимальный крутящий момент при 3400 об/мин., Н*м: 104

Порядок работы цилиндров: 1-3-4-2

Октановое число бензина: 91-93

Система подачи топлива: карбюратор

Свечи зажигания: А17ДВР, FE65CPR, А17ДВ-10

Что включает в себя комплектация двигателя:Блок в сборе: Блок, коленвал, поршни, кольца, шатуны, вкладыши, полукольца, сальники. Упаковка: картон со всех сторон и обмотка стрейч пленкой.В транспортной компании дополнительно обрешетка — деревянный ящик.Агрегат: Блок в сборе (см. комплектацию выше), ГБЦ в сборе с распредвалом, шкиф коленвала, маховик, маслонасос с маслоприемником, поддон под масло железный (возможна установка алюминиевого — цену уточнять у менеджера), клапанная крышка, газораспределительный механизм с закрытой крышкой, свечи.Датчики: масляный, температурный, датчик фаз, датчик детонации, пробка сливная тосола, щуп,Масло обкаточное (10v40 полусинтетика лукойл, рекомендуется после обкатки 1000-1500 км, смена масла).Двигатель в сборе: Двигатель плюс все, что к нему крепится: генератор с креплением (кронштейном), трамблер (если есть), карбюратор, бензонасос (если карбюратор), катушки и провода, впускной и выпускной коллекторы (на карбюраторе).На инжекторе: ресивер впускной и выпускной коллектор (кат.коллектор), дроссельная заслонка, все резиновые шланги, все мелкие кронштейны, все ремни: генератора, зубчатый, на классических двигателях: — цепь. Щуп. рампа с форсунками и проводкой форсунок, на 16 клапанном двигателе в комплекте идут 4 катушки зажигания с жгутом проводов.Масло обкаточное (10v40 полусинтетика лукойл, рекомендуется после обкатки 1000-1500 км, смена масла).Упаковка: все крепится на деревянном устойчивом поддоне, прикручивается, сам двигатель — картон со всех сторон и обмотка стрейч пленкой.В транспортной компании упаковывается в деревянный ящик.По желанию клиента любую составляющую двигателя можем разукомплектовать или заменить не стандартной спортивной или тюнингованной деталью.

Способы оплаты товара: Возможна отправка груза при тридцатипроцентной (30%) предоплате с блокировкой и снятии блокировки при полной оплате.Возможна отправка груза без предоплаты при условии оплаты покупателем услуг транспортной компании в обе стороны в филиале транспортной компании.Отправка ПЭКом наложенным платежом с условием предоплаты доставки в две стороны (таким образом мы перестраховываемся от мошенников) — в ПЭКе перед оплатой можно сделать осмотр получаемого товара, ПЭК взымает комиссию за данную услугу в размере: 1,5% за наличный и 3% за безналичный расчетМожно внести любые изменения (тюнинг/дополнения) в штатную комплектацию двигателя НО гарантия составит 3000км или 3 месяца эксплуатации

+7 (800) 30-1234-7 Звонок по России бесплатный

Демонтаж двигателя

Уменьшить вес силовой установки можно если, снять ее без:

• КПП (ее вес около 30 килограммов);
• головки, имеющей массу примерно 10 килограммов.

Как правило, на пунктах СТО силовые агрегаты снимают в сборе с коробкой, тогда как при самостоятельном ремонте демонтаж проводят без навесного оборудования.

Приведем пример демонтажа двигателя, который описан в инструкции по эксплуатации автомобиля. Особенностью работы в этом случае является то, что двигатель снимается через дно автомобиля. Производитель рекомендует не отсоединять от него коробку, а сам автомобиль установить на подъемнике.

1. Отсоедините клеммы, после чего снимите аккумулятор.
2. Слейте охлаждающую жидкость и моторное масло.
3. Демонтируйте защиту картера.
4. Отсоедините глушитель и удалите воздушный фильтр.
5. Ослабьте хомут шланга усилителя тормозов, который ведет к впускной трубе силового агрегата.
6. От картера отцепите «массу», для этого потребуется вывернуть крепеж.
7. С центрального контакта крышки трамблера снимите высоковольтный провод.
8. При помощи отвертки поверните пружинный зажим и снять колодку с проводами, идущими от контактного гнезда трамблера.
9. Снимите топливный шланг.
10. Снимите наконечник троса сцепления с рычага его привода.
11. Отсоедините провода от тягового реле, от вывода генератора и от запорного клапана карбюратора.
12. Отсоедините шланги подачи воздуха к заслонке и топливный, ведущий к карбюратору.
13. Снимите пружину с привода дросселя.
14. Демонтируйте с крышки клапанов тросы приводов спидометра и акселератора.
15. Отцепите колодку с проводом от экономайзера, удалите датчики давления масла и температуры жидкости в системе охлаждения.
16. Демонтируйте отводящий шланг отопителя и тягу привода трансмиссии.
17. Далее вам нужно будет отсоединить остальные проводники от коробки и отвести в сторону валы привода.
18. После того как рулевая тяга и остальные части будут отсоединены, поставьте под мотор подставку и отверните гайки задней опоры крепления, затем правой передней и левой.

Перед тем как опустить двигатель, проверьте, все ли вы отсоединили от него. Для того чтобы вытащить двигатель из-под автомобиля, нужно поднять его переднюю часть.

Сборка маховика, маслоприемника и помпы

Важно установить маховик так, чтобы насечка на нем была расположена против крышки 4 шатуна, а зубчатый венец примыкал к сцеплению

1. Наносим тонкий слой автогерметика на болтики, крепящие коленвал.
2. Надеваем маховик и его шайбу на вал и закручиваем болтики, крепящие его, до упора.

Все, маховик установлен. Монтируем маслоприемник и картер движка.

1. 1. Меняем кольцо-уплотнитель маслоприемника.
   2. Смазываем новое колечко маслом.
   3. Ставим маслоприемник на положенное место и прикручиваем болтом к маслонасосу.
   4. Прикручиваем деталь 2 болтиками ко второму коренному подшипнику.
   5. Затягиваем болты.

Монтаж маховика

1. Обрезаем лишние части прокладок держателя сальника и маслонасоса.
2. Наносим на нижние кромки блока консистентку и приклеиваем прокладку картера.
3. Аккуратно ставим картер на место, чтобы не сдвинуть прокладку.
4. Прихватываем картер болтами по периметру.
5. По очереди затягиваем все болтики.

Теперь можно передохнуть, поскольку сборка почти завершена. А после перерыва нужно вернуть на место помпу.

1. Ставим прокладку на помпу и смазываем ее литолом или другой консистентной смазкой.
2. Устанавливаем помпу маркировкой вверх и прикручиваем деталь к блоку 2 болтами.

Выше размещены видео о демонтаже и сборке двигателя, которые следует изучить до проведения работ.

Порядок планового ТО

При поперечном расположении устройство ДВС предполагает несколько измененный график ТО в сравнении к моторами предыдущих поколений 2101 – 2106.

Объект техобслуживания	Время или пробег (что наступает раньше)
Ремень ГРМ	замена через 100000 км
Батарея АКБ	1 год/20000
Зазор в клапане	2 года/20000
Вентиляция картера	2 года/20000
Ремни, приводящие в действие навесное оборудование	2 года/20000
Топливопровод и крышка бака	2 года/40000
Масло моторное	1 год/10000
Фильтр масляный	1год/10000
Фильтр воздушный	1 – 2 года/40000
Фильтр топливный	4 года/40000
Фитинги и шланги обогрева/охлаждения	2 года/40000
Жидкость охлаждающая	2 года/60000
Датчик кислородный	100000
Свеча зажигания	1 – 2 года/20000
Коллектор выпускной	1 год

Официальный мануал для мотора 2108 содержит описание параметров ДВС, рекомендует сорт масла и ОЖ.

Двигатели и их характеристики

Начнем с силовых агрегатов. Для этого автомобиля предусматривалось несколько основных моторов с разными объемами и тех. характеристиками. Но схема двигателя ВАЗ-2108 – одинаковая для всех.

Это были моторы на 4 цилиндра с верхним положением ГРМ (8-клапанным) и распредвала. Отличительная особенность от установок предшествующих моделей заключалась в ременном приводе газораспределительного механизма. Также изменился и способ регулирования теплового зазора клапанов – от рокеров отказались в пользу регулировочных шайб.

Система питания изначально была карбюраторной, но в последствии ее заменили на инжектор. Охлаждение – жидкостного типа с принудительной циркуляцией ОЖ (объем ее составлял 7,8 литра для всех видов двигателей).

Двигатель восьмерки

Система смазки – комбинированного типа (одни узлы смазывались под давлением, а другие – разбрызгиванием). Масла в двигателе требовалось 3,5 литра.

Изначально на моторах использовалась бесконтактная система зажигания, но после ее заменили на микропроцессорную (она использовалась как на карбюраторных, так и инжекторных версиях).

Наконец, пожалуй, одна из самых примечательных особенностей – двигатель располагался в моторном отсеке поперечно, что позволило увеличить пространство в салоне, уменьшить размеры капота и расположить его под уклоном.

Теперь о том, какие были у ВАЗ-2108 технические характеристики. Имеющиеся основные силовые установки были: 1,1-литровым, 1,3-литровым и 1,5-литровым. Маркировка двигателей ВАЗ-2108 была взята по обозначению марки (кроме инжекторной модели). Так, базовой считалась модель с мотором на 1,3 литра, ее и обозначили как ВАЗ-2108. А для других версий, чтобы обозначить установленный мотор, к индексу добавили дну цифру. В итоге, 1,1-литровая версия маркировалась как ВАЗ-21081, а 1,5-литровая – 21083.

Далее рассмотрим, какие же имел каждый двигатель ВАЗ-2108 характеристики. Итак, базовой была версия без дополнительных индексов. Объем двигателя ВАЗ-2108 составлял 1,3 литра, что позволяло ему развивать мощность в 63,7 л. с., а максимальный крутящий момент составлял 94 Нм при 3600 об/мин. коленчатого вала.

ВАЗ-2108 с 1,1-литровым мотором получили после некоторой переработки базового мотора (уменьшили ход поршня), тем самым повлияв на объем. Двигатель этот выдавал всего 53,9 л. с., а крутящий момент составлял 79 Нм при тех же оборотах мотора, что указаны выше.

Характеристики ВАЗ-2108 с 1,5 литрами объема и карбюраторной системой питания составляла: мощность – 70 л. с., крутящий момент – 106 Нм при 3400 об/мин.

Мотор ВАЗ-2111, устанавливавшийся на «Восьмерку» практически не отличался по показателям от карбюраторной версии. Мощность у них была одинаковой, а вот крутящий момент у инжекторной модели был несколько выше 115 Нм.

Это были описаны основные версии силовых установок. Но заводом также выпускалась и модель, оснащенная роторно-поршневым мотором ВАЗ-415 (двигатель Ванкеля). У этой установки показатели были самые лучшие, он развивал 140 л. с. При моменте в 186 Нм. Это был двухкамерный агрегат с карбюраторной системой питания. Но поскольку ресурс двигателей ВАЗ-415 был не очень большим, особой популярностью такая версия «Восьмерки» не пользовалась.

Недостатки и преимущества

Основное достоинство – двигатель 21083 не гнет клапана при обрыве ремня ГРМ. Кроме того, в двигатель заложены конструкционные решения, обеспечивающие ряд преимуществ:

• отсутствие масляного голодания при запуске – для сохранения масла на поверхности поршней использовано специальное покрытие;
• свободное вращение пальца в бобышках шатуна – капремонт производится реже;
• массивная верхняя головка шатуна – повышается ресурс КШМ, капитальный ремонт дешевле;
• доработка помпы – система охлаждения служит дольше.

Комплект поршневой группы

Несмотря на то, что цилиндры имеют максимальный диаметр, возможен тюнинг ДВС своими руками другими способами. Минусами являются:

• на вал ДВС невозможно установить шкивы дополнительного навесного оборудования;
• крутящий момент на высоких оборотах низкий;
• высокие тепловые нагрузки опасны продавливанием плоскости головки, смятием бобышек и трещинами выпускного коллектора.

Варианты двигателя

В первую очередь нужно разобраться, какой мотор нужен для хозяина лодки ПВХ. Главными характеристиками данного устройства являются источник энергии, тактность, мощность и возможность ремонта.

Двухтактные моторы

Они появились в России чуть ли не сто лет назад и прочно обосновались на рынке. Таким образом двухтактники проверены временем и имеют много положительных моментов.

• подходят для малых плавсредств;
• помогают быстрее развить скорость;
• по сравнению с аналогичными по мощности четырехтактными моделями, они являются более легкими, поэтому их можно быстро снимать с лодки, и дешевыми;
• найти запчасти для такого агрегата проще;
• возможна заправка топливом низкого класса.

Перечисляя плюсы двухтактного двигателя, необходимо упомянуть и об отрицательных сторонах. Это касается значительного расхода топлива. Если двухтактный мотор потребляет около 350 граммов в час, то четырехтактник – около двухсот.

Кроме того, у них отмечается высокое звуковое сопровождение и дымность. Нередко на свечи зажигания попадает масло. Отсюда потребляется еще больше горючего.

Четырехтактные моторы

В характеристике двухтактников было сказано, что преимуществом данного двигателя является меньший расход топлива. Примерно на пятьдесят процентов. Таким образом разница в цене оперативно окупится за счет топлива. Да и экологию они загрязняют куда меньше.

Объективности ради стоит отметить, что цены на четырехтактники значительно выше, как и более дорогостоящими являются запчасти в случае ремонта. Донести до автомобиля подобное устройство в одиночку сложнее – их вес ощутимо больше. К тому же перевозить такой двигатель нужно в вертикальном положении.

Технические характеристики

Число мест при сложенном заднем сиденье

Полезная масса, кг

Масса перевозимого груза, кг:

при одном пассажире

при четырех пассажирах

Снаряженная масса автомобиля, кг

Габаритные размеры автомобиля со снаряженной массой при статическом радиусе шин 260 мм

Радиус поворота по следу внешнего колеса, м

Максимальная скорость, км/ч

Время разгона с места с водителем и пассажиром до 100 км/ч, c

Тормозной путь автомобиля с полной массой со скорости 80 км/ч на горизонтальном участке сухого ровного асфальтированного шоссе, м, не более:

при использовании рабочей тормозной системы

при аварийном срабатывании (только одного из контуров)

Четырехтактный бензиновый карбюраторный

Число и расположение цилиндров

Диаметр цилиндра x ход поршня, мм

Рабочий объем, л

Номинальная мощность при частоте вращения коленчатого вала 5550 мин–1(у двигателя мод. 21081 при 5500 мин–1.) по ГОСТ 14846–81 (нетто), кВт (л.с.)

Максимальный крутящий момент по ГОСТ 14846–81 (нетто) и по ISO1585–82, Н·м (кгс·м)

Частота вращения коленчатого вала при максимальном крутящем моменте, мин–1

Порядок работы цилиндров

однодисковое, сухое с центральной диафрагменной пружиной

Привод выключения сцепления

механическая, 4- или 5-ступенчатая, с синхронизаторами на всех передачах переднего хода. Главная передача цилиндрическая, косозубая. Дифференциал конический, двухсателлитный

Передаточные числа (четырехступенчатая коробка передач имеет такие же передаточные числа, но без пятой передачи):

Привод передних колес

наружный и внутренний шарниры равных угловых скоростей, соединенные валами

независимая, с телескопическими гидравлическими амортизаторными стойками, с витыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости (Мак Ферсон)

с витыми цилиндрическими пружинами, гидравлическими амортизаторами двухстороннего действия и продольными рычагами, упруго соединенными поперечной балкой

4 1/2–13, или 4 1/2–13H2 (для бескамерных шин), или 5J–13H2 (для бескамерных шин)

радиальные, камерные или бескамерные

165/70 R13 (165/70 SR13 — импортные), 175/70 R13, 185/70 R13

Тип рулевого управления

две тяги с резинометаллическими шарнирами со стороны рулевого механизма и шаровыми шарнирами со стороны поворотных рычагов

Рабочая тормозная система:

передний тормозной механизм

дисковый, с подвижным суппортом и автоматической регулировкой зазора между диском и колодками

задний тормозной механизм

барабанный, с самоустанавливающимися колодками и автоматической регулировкой зазора между колодками и барабаном

гидравлический, двухконтурный, с диагональным разделением контуров, с вакуумным усилителем и регулятором давления

однопроводная, отрицательный полюс источников питания соединен с “массой”. Номинальное напряжение 12 В

6СТ–55А емкостью 55 А·ч

37.3701 переменного тока, с встроенным выпрямителем и электронным регулятором напряжения

29.3708 дистанционного управления, с электромагнитным включением и муфтой свободного хода

История

В 1984 году с конвейеров АвтоВАЗ сошел автомобиль, полностью отличавшийся от всех предыдущих моделей. Он получил заводское обозначение ВАЗ-2108.

ВАЗ-2108

Эту модель можно считать новой эрой АвтоВАЗа, поскольку 2108 во всем отличался от классических автомобилей этого производителя. Этому авто изначально присвоили и имя – «Спутник» (экспортные модели назывались по другому – «Samara»). Впоследствии отечественное имя не особо прижилось, но вместе с тем оно стало названием целого семейства автомобилей (состоящее всего из трех моделей), базой для которых выступил ВАЗ-2108. В народе же это авто получило свои прозвища – «Восьмерка» и «Зубило». На конвейере эта модель просуществовала до 2004 года, после чего ее заменила одна из моделей семейства 10-й серии.

В целом же, «Восьмерку» можно считать родоначальником всех выпускаемых сейчас автомобилей ВАЗ, поскольку в них используется концепция этой модели.

От любой классической модели ВАЗ-2108 отличалась абсолютно всем – кузовом, силовой установкой и ее расположением, трансмиссией. Мало того, этот автомобиль был создан практически «с нуля», и никаких узлов от предшественников в конструкции не задействовалось. Конечно, много чего было позаимствовано у зарубежных автопроизводителей, а в разработке этого авто принимали участие конструкторы других автомобильных компаний, в том числе и Porsche, но все же основная заслуга в создании отечественных конструкторов.

Поэтому стоит рассмотреть этот автомобиль подробнее, включая конструктивные особенности ВАЗ-2108, технические характеристики, виды силовых установок, трансмиссий, особенности кузова и массогабаритные размеры.
