Ремонт и замена резонатора на ваз 2107: выполняем своими руками

Основные изменения узлов и агрегатов

Установкой на автомобиль ВАЗ 2107 оборудования для распределенного впрыска дело не ограничилось. Серьезной модернизации подверглась и система, что обеспечивает выхлоп сгоревших газов. В нее было добавлено ряд новых элементов:

1. В выпускном коллекторе на стыке был врезан датчик для определения уровня остаточно кислорода.
2. Под днищем автомобиля в центральном тоннеле был установлен нейтрализатор выхлопных газов каталитический.
3. Данный узел в процессе работы разогревается до высоких температур, и для защиты кузова и других деталей был установлен дополнительно стальной экран.
4. Резонатор был смещен назад по ходу движения.

В итоге система выхлопная стала более сложной, обеспечивая при этом снижение токсичности сгоревших газов. Инжектор позволяет регулировать удельное количество топлива в смеси, снижая его потребление до минимума.

Назначение и устройство резонатора

По строению резонатор похож на прямоточный глушитель — внутри цилиндрического корпуса проложена перфорированная труба без всяких перегородок. Разница заключается в перемычке, разделяющей банку на 2 резонаторных камеры. Элемент выполняет 3 функции:

• воспринимает и предварительно глушит звуковые волны;
• рассеивает часть теплоты, поступающей с продуктами горения;
• продлевает срок службы главного глушителя.

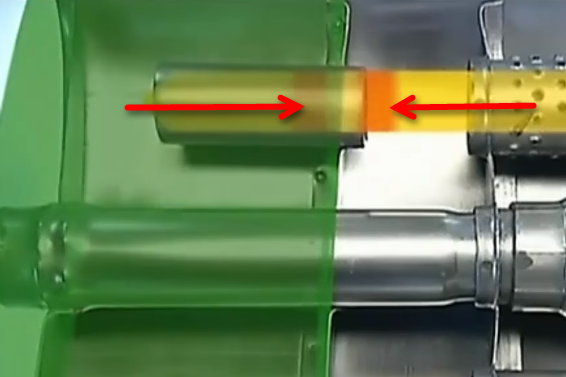

В отличие от прямотока, резонатор не поглощает, а многократно отражает звуковые колебания

При работе двухкамерный бачок использует принцип резонанса — звуковые колебания многократно отражаются от стенок, сталкиваются со встречными волнами и взаимно гасят друг друга. На ВАЗ 2104 ставились 3 типа секций:

1. Машины с карбюраторной системой питания оснащались длинным резонатором на 2 бачка. На модификацию с мотором ВАЗ 2105 объёмом 1,3 л устанавливался элемент с 1 банкой.

2. Модели с инжектором, выпускавшиеся под экологические нормы Euro 2, комплектовались более коротким резонатором с 1 бачком. Входной патрубок начинался фланцем, который крепился двумя болтами к ответной части нейтрализатора.

3. На модификациях ВАЗ 21043 и 21041, «заточенных» под требования Euro 3, использовался самый короткий резонатор, оборудованный крепёжным фланцем под 3 шпильки.

Повреждения и неисправности резонаторных банок аналогичны секции основного глушителя. В процессе эксплуатации корпуса и трубы прогорают, ржавеют либо ломаются от внешнего воздействия. Способы ремонта идентичны — сварка, временный бандаж либо полная замена детали.

Видео: как заменить резонатор на классических моделях ВАЗ

С годами становится труднее отыскать качественные запчасти для отечественных автомобилей, давно снятых с производства. Практика показывает — лучше многократно ремонтировать оригинальный заводской глушитель, чем покупать деталь неизвестного происхождения, которая буквально рассыплется спустя 10 тыс. км. Второй надёжный вариант — понести финансовые затраты, но поставить долговечную выхлопную трубу из нержавеющей стали.

Функции выхлопной системы ВАЗ 2104

Чтобы получить от двигателя максимум энергии, нужно сжечь горючее в оптимальных условиях. К бензину добавляется нужный объём воздуха, затем смесь направляется через входной коллектор в цилиндры, где сжимается поршнями в 8—9 раз. Результат — после вспышки топливо сгорает с определённой скоростью и толкает поршни в обратном направлении, мотор совершает механическую работу.

Помимо энергии, вращающей коленчатый вал двигателя, при сжигании топливовоздушной смеси выделяются побочные продукты:

• отработанные вредные газы — двуокись углерода CO2, оксид азота NO, угарный газ CO и другие химические соединения в меньших объёмах;
• большое количество теплоты;
• похожий на рокот громкий звук, образующийся при каждой вспышке горючего в цилиндрах силового агрегата.

Значительная доля выделяемой тепловой энергии рассеивается в окружающую среду благодаря водяной системе охлаждения. Остальную теплоту забирают продукты горения, уходящие через выпускной коллектор и выхлопную трубу.

Выхлопной патрубок «четвёрки» располагается ближе к правому борту машины — как на всех классических моделях «Жигулей»

Какие задачи решает система выпуска ВАЗ 2104:

1. Отвод дымовых газов из цилиндров во время такта выхлопа — продукты горения выталкиваются из камер поршнями.
2. Охлаждение газов путём теплообмена с окружающим воздухом.
3. Подавление звуковых колебаний и снижение уровня шума от работы двигателя.

Основные преимущества обновленной модели

Модернизированная версия автомобиля ВАЗ 2107, в которой установлен инжектор и улучшенная выхлопная, имеет ряд достоинств. Основные преимущества машины заключаются в следующем;

1. Инжектор обеспечивает высокую стабильность параметров двигателя в разных режимах работы.
2. Система впрыска увеличивает удельную мощность и крутящий момент, чем добавляет динамичности машине.
3. Силовой агрегат автомобиля в процессе работы имеет менее токсичный выброс CO и другим соединениям нежели, карбюраторные аналоги.

На практике для водителя эксплуатация машины упрощается, используемая система впрыска, менее требовательна к квалификации водителя.

Функции системы выхлопа и периодичность замены деталей

При кажущейся простоте, система выхлопа выполняет несколько важных функций:

• отвод продуктов сгорания топлива;
• снижение уровня шума от выхлопа;
• поддержание баланса воздуха систем впуска и выпуска;
• обеспечение вентиляции и очистки цилиндров;
• снижение содержания СО (при наличии катализатора).

Воздействие высоких температур, влаги, продуктов сгорания топлива и масла приводит к сквозной коррозии деталей выхлопной системы. Это усугубляется внешним воздействием гравия, песка и солевых растворов, которыми обрабатывают дороги зимой. Поэтому детали системы приходится менять. Периодичность замены зависит от таких факторов:

• активность пользования автомобилем;
• частота эксплуатации машины при плохой погоде (в дождь, снег);
• качество топлива;
• качество деталей выхлопной системы.

Совет: можно продлить срок службы выхлопной системы, обработав устанавливаемые детали графитовой смазкой. Остается завести двигатель и прогреть системы выхлопа. Детали нагреются и смазка выгорит, оставив тонкий слой пленки, надежно защищающий от коррозии. Другой вариант — приобрести алюминиевые, а не стальные резонатор, глушитель и “штаны” ВАЗ 2107. Они обойдутся дороже, зато алюминий менее подвержен коррозии и прослужит намного дольше.

Назначение и устройство резонатора

По строению резонатор похож на прямоточный глушитель — внутри цилиндрического корпуса проложена перфорированная труба без всяких перегородок. Разница заключается в перемычке, разделяющей банку на 2 резонаторных камеры. Элемент выполняет 3 функции:

• воспринимает и предварительно глушит звуковые волны;
• рассеивает часть теплоты, поступающей с продуктами горения;
• продлевает срок службы главного глушителя.

В отличие от прямотока, резонатор не поглощает, а многократно отражает звуковые колебания

При работе двухкамерный бачок использует принцип резонанса — звуковые колебания многократно отражаются от стенок, сталкиваются со встречными волнами и взаимно гасят друг друга. На ВАЗ 2104 ставились 3 типа секций:

1. Машины с карбюраторной системой питания оснащались длинным резонатором на 2 бачка. На модификацию с мотором ВАЗ 2105 объёмом 1,3 л устанавливался элемент с 1 банкой.

   Количество банок в секции резонатора зависит от рабочего объема двигателя

2. Модели с инжектором, выпускавшиеся под экологические нормы Euro 2, комплектовались более коротким резонатором с 1 бачком. Входной патрубок начинался фланцем, который крепился двумя болтами к ответной части нейтрализатора.
3. На модификациях ВАЗ 21043 и 21041, «заточенных» под требования Euro 3, использовался самый короткий резонатор, оборудованный крепёжным фланцем под 3 шпильки.

   На «четвёрку» с инжектором устанавливаются более короткие резонаторные секции Euro 2 и Euro 3

Повреждения и неисправности резонаторных банок аналогичны секции основного глушителя. В процессе эксплуатации корпуса и трубы прогорают, ржавеют либо ломаются от внешнего воздействия. Способы ремонта идентичны — сварка, временный бандаж либо полная замена детали.

Инструкция по замене резонатора

Так как резонатор на ВАЗ 2107 не прикреплен к кузову, необходимо придерживать его при замене, чтобы не деформировать приемную трубу.

Резонатор ваз 2107

• Обстучите молотком соединения труб и хомуты, как и в предыдущем случае.
• Первым делом отсоединяем резонатор от глушителя, затем от “штанов”. В соединении резонатора и приемной трубы действуем по той же схеме, отгибаем лепестки, применяем “жидкий ключ” либо болгаркой в самом крайнем случае, и очень аккуратно.
• В точке сочленения резонатора с глушителем дело обстоит сложнее. Когда трубы прикипели, обрезаем кусок трубы идущей от резонатора, затем вынимаем оставшуюся часть из развальцовки при помощи газового ключа либо плоскогубцев.Обычно в этом месте трубы прикипают намертво, когда разъединить их невозможно, меняем и глушитель
• Устанавливаем новый резонатор, соблюдая его изначальное положение. Если установить резонатор неправильно, он начнет стучать по днищу кузова, либо задевать за неровности дороги. Желательно, чтобы труба резонатора, идущая от приемной трубки к бачку, находилась параллельно земле
• Таким же образом выравниваем соединение резонатора с глушаком, чтобы бачок располагался параллельно земле, и не стучал по кузову

Меняем “штаны” (приемную трубу)

При замене штанов ВАЗ 2107, обязательно запаситесь новой прокладкой между штанами и коллектором, потому что при снятии она разрушается.Рекомендуется так же заменить гайки, крепящие штаны к коллектору. Итак:

Сначала отсоединяем штаны от резонатора. Если возникли проблемы, как в случае с резонатором, учитывая тот факт, что штаны заменяют реже остальных деталей глушителя, а температура разогрева соединения в процессе работы двигателя довольно высокая, применяем болгарку.

Крепление у карбюраторного двигателя. Рядом крепление штанов инжектора

После снятия резонатора, откручиваем четыре гайки, крепящие приемную трубу к коллектору.

Откручиваем гайки, крепящие штаны к коллектору, достаем прокладку

• Аккуратно, не сорвите шпильки, чтобы избежать лишней работы по замене их. Рекомендуется сразу обработать их “жидким ключом”, иначе срезаем гайки, применив болгарку
• Работая болгаркой, режем гайку наискосок, чтобы не повредить резьбу шпильки. Затем просто сбиваем ее при помощи зубила либо плоской отвертки
• Устанавливая штаны, заменяем старую прокладку, затем прикручиваем их к выхлопному коллектору
• Соединяем штаны с резонатором, обжимаем развальцовку посредством хомута.

Если после замены выхлопная система поднята под днище либо провисает:

• Первое – приемная труба и резонатор закреплены под неправильным углом. Просто проворачиваем резонатор и добиваемся правильного положения системы
• Второе – подушка двигателя провисла. Меняем подушку двигателя.

https://youtube.com/watch?v=bOzlK_Cr5qE

Крепежные детали

Отдельно о крепежных деталях – подушках подвески и хомутах. Их рекомендуется менять при каждой смене любой детали выхлопной системы. Итак:

• Если хомут на первый взгляд как новый, не забывайте, об усталости металла. Резьба со временем «плывет», хомут уже не плотно держит соединение, выхлопные газы просекают и создают дополнительный шум. Придется лезть под машину, чтобы поменять один хомут, а это, согласитесь, лишняя работа.
• Простым осмотром зачастую не возможно оценить уровень износа подушек и резиновых ремней. Устанавливая старые подушки с резиновыми ремнями на место, вы рискуете в результате их обрыва, потерять глушитель. Учитывая, что цена подушки либо ремня гораздо меньше цены глушителя, лучше заменить их сразу, чтобы избежать лишних затрат.

Как сделать прямоток на ВАЗ 2107 своими руками

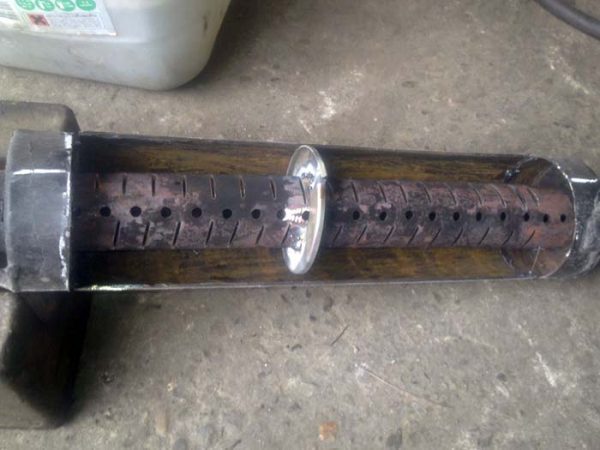

Изготовление прямотока на “семерку” не сильно отличается по сложности от переделки штатного глушителя. Чтобы сделать прямоток на ВАЗ 2107 своими руками, следует выполнить такие действия:

• отрезать кусок трубы диаметром 42 миллиметра и длиной, равной длине глушителя;
• просверлить в более тонкой трубе множество отверстий, оставив целыми только 5-7 сантиметров с ее краев;
• на краях трубы установить и приварить пару фланцев так, чтобы с каждого края выступало по 5-6 сантиметров трубы;
• обмотать поверхность заготовки между фланцами минватой, асбестовой тканью, затем минватой;
• надеть сверху минваты трубу большего диаметра, обрезав ее так, чтоб ее длина совпадала с межфланцевым расстоянием;
• приварить края толстой трубы к фланцам, сделав герметичный шов;
• покрасить прямоток жаростойкой краской.

Совет: чтобы усилить звук выхлопа, подчеркнув его низкочастотные характеристики, необходимо отрезать небольшой кусок 130-миллиметровой трубы и приварить его на конец глушителя.

При переделке штатной системы выхлопа или самостоятельном изготовлении прямотока необходимо внимательно отнестись к качеству сварных швов, обеспечивающих герметичность конструкции, и уделить особое внимание антикоррозийному покрытию изделия. В противном случае дождевая вода и солевой раствор с зимних дорог приведут к быстрому появлению сквозной коррозии

Основные изменения узлов и агрегатов

Установкой на автомобиль ВАЗ 2107 оборудования для распределенного впрыска дело не ограничилось. Серьезной модернизации подверглась и система, что обеспечивает выхлоп сгоревших газов. В нее было добавлено ряд новых элементов:

1. В выпускном коллекторе на стыке был врезан датчик для определения уровня остаточно кислорода.
2. Под днищем автомобиля в центральном тоннеле был установлен нейтрализатор выхлопных газов каталитический.
3. Данный узел в процессе работы разогревается до высоких температур, и для защиты кузова и других деталей был установлен дополнительно стальной экран.
4. Резонатор был смещен назад по ходу движения.

В итоге система выхлопная стала более сложной, обеспечивая при этом снижение токсичности сгоревших газов. Инжектор позволяет регулировать удельное количество топлива в смеси, снижая его потребление до минимума.

Устройство глушителя (схема)

Частично устройство глушителя было уже рассмотрено, теперь больше углубимся в тему.

Вы уже, наверное, поняли, что отличительных особенностей у глушителей много, нет устройств с одинаковой конструкцией, каждый производитель вносить свои новшества, чтобы улучшить конструкцию своего детища.

Основная цель – максимально уменьшить звук без потери мощности двигателя.

В обычном серийном автомобиле глушитель забирает от 5 до 7 % мощности. Чтобы добиться абсолютной тишины, нужно либо наращивать, либо устанавливать дополнительное устройство с резонатором, а это заберет еще от 5 до 7 % мощности. В сумме получается 10 – 15 %, которые никто терять не хочет.

Т.е. оказывается не так просто сделать идеальный глушитель, чтобы и шума было мало и мощность не терялась.

В большей мере на конструкцию изделия влияют:

1. Объем двигателя;
2. Тюнинговый или обычный мотор установлен;
3. Марка автомобиля и его назначение (спортивный или обычный);
4. Кто производитель.

Классический глушитель у большинства автомобилей состоит из:

1. Входной и выходной труб;
2. Внутренних труб;
3. От двух и более расширительных камер;
4. Внутренних перегородок;
5. Резонатора Гельмгольца.

Звук, попадающий во внутрь устройства через входную трубу, отражается от стенок и проделывает путь более 1 км постоянно ослабевая.

Резонатор же служит для того, чтобы ослабить самую мощную составляющую звуковой волны, с которой не справляется обычный лабиринт.

Камеры в глушителе имею разный размер потому что длина звуковых волн тоже разная.

Входная труба, как правило, имеет дырочки и считается рассеивающей, так как попадая в нее звук частично рассеивается в первой камере.

Волны хаотичное перемещаются в пространстве отражаясь от стенок и постоянно теряют энергию. Это происходит за счет силы трения о молекулы воздуха.

Чем большая часть волны остается в первой камере, тем больше происходит ослабевание волны.

Оставшиеся волны проходя во вторую рассеивающую камеру при этом им не просто перейти из узкой трубы в открытое пространство так как по закону акустики звуковая волна как бы сталкивается со стеной из воздуха.

Часть волны не в состоянии попасть во вторую камеру и отражается назад от границы раздела сред и частично поглощает встречный поток.

Те же волны, которые смогли попасть во вторую камеру, беспорядочно отражаются от стенок поглощая друг друга и теряют энергию при трении о воздух.

Но главная составляющая звуковой волны проходит дальше и попадает в резонатор Гельмгольца.

Звуковой волне снова приходится выходить из узкого пространства в свободную камеру, и она как бы давит на воздух в резонаторе создавая воздушные колебания.

Таким образом создается обратная звуковая волна, имеющая ту же частоту, что и исходная. Они сталкиваются и разрушают друг друга.

Часть волн, оставшихся во второй камере, попадает в еще одну трубу и переправляются в третью камеру.

Там снова происходит потеря звука на трении об воздух, и лишь после этого ослабленная волна попадет в выходную трубу, а оттуда наружу.

Замена и ремонт глушителя автомобилей ВАЗ 2104–2107

Для замены глушителя понадобится:

• смотровая яма или подъёмник;
• отвёртка;
• набор автомобильных ключей;
• молоток.

Снятие и установка глушителя

Чтобы демонтировать «глушак», отремонтировать его, а затем вернуть на место, придерживайтесь такой последовательности действий:

1. Загоните машину на смотровую яму. Заглушите двигатель, выключите зажигание. Обождите, пока остынет выпускной коллектор.

2. Разогните крючья резиновых ремней подвеса глушителя.

3. Открутите крепление выхлопной трубы к резиновой подушке.

4. Ослабьте хомут сочленения труб основного и дополнительного глушителя.

5. Отодвиньте хомут в сторону, снимите основной глушитель.
6. Ослабьте хомут сочленения приёмной трубы и резонатора.

7. Аккуратно выбейте резонатор из крепления, ударяя молотком через прокладку.

8. Открутите приёмную трубу от коробки передач.

9. Отогните стопоры, открутите приёмную трубу от коллектора.

10. Стяните трубу со шпилек.

Новый глушитель установите в противоположной снятию последовательности. При этом не используйте бывшую в употреблении прокладку. Трубы в местах соединения хомутами перед сборкой обработайте графитной смазкой.

Выбор резонатора для ВАЗ 2107

На ВАЗ 2107 устанавливают четыре вида резонаторов:

1. Длинная секция с одним бачком. Устанавливается на все классические карбюраторные ВАЗ 2101—2107 с объёмом двигателя не более 1,3 л. Каталожный номер — 2101–1202005.

Резонаторы последних двух типов укорочены из-за добавления дополнительного элемента — каталитического нейтрализатора. Детали под Евро 2 и 3 различаются длиной (запчасть под Евро 3 короче) и количеством крепёжных болтов на фланце. Второй бачок отсутствует — его функции выполняет катализатор.

Выбор резонатора зависит от конкретной модификации ВАЗ 2107. При покупке нужно иметь в виду следующие рекомендации:

1. На карбюраторную версию с двигателем 1,3 л можно без проблем поставить длинную секцию с одним (ВАЗ 2101—07) или двумя (ВАЗ 2106—07) бачками. Во втором случае звук работающего мотора станет тише, но мощность упадёт примерно на 3—5 л. с. Укороченные резонаторы не подойдут.
2. Оба длинных резонатора подходят для карбюраторных и инжекторных ВАЗ 2107, соответствующих Евро 0. При установке детали с одним бачком шум выхлопа усилится, а мощность двигателя незначительно возрастёт. Короткие трубы устанавливать нельзя.
3. Выпускная система под Евро 2 оснащается не только катализатором, но и кислородным датчиком (лямбда-зондом), вмонтированным в приёмную трубу. Для таких автомобилей подойдёт родной укороченный резонатор с фланцем на два болта или любая длинная секция. Однако такой резонатор не подойдёт для ВАЗ 2107 Евро — он стыкуется с другим катализатором и отличается по длине.
4. Выхлопная система ВАЗ 2107, произведённых в соответствии с нормами Euro 3, имеет два кислородных датчика. На ВАЗ 21074 можно устанавливать родной короткий резонатор или длинный, но с некоторыми доработками.

Однажды довелось модернизировать двигатель 1,3 л путём увеличения рабочего объёма до 1,7 л за счёт замены коленчатого вала и расточки цилиндров под размер 82 мм. После чего пришлось заменить и «родной» резонатор с одним бочонком, поскольку с приростом мощности мотора выхлопная труба начала сильнее реветь, особенно на оборотах свыше 2500 об/мин.

Ставить на «семёрку» резонатор от других марок авто и переднеприводных моделей ВАЗ бессмысленно. Придётся сильно нагревать и перегибать трубу, сделанную из тугоплавкой стали. Альтернативный вариант — сварить резонаторный бачок своими руками на базе прогоревшего элемента.

Установка длинных секций на ВАЗ 2101—07, соответствующие нормам Евро 2 и 3, целесообразна в тех случаях, когда необходимо выбросить вышедший из строя катализатор. Последний стоит довольно дорого, и далеко не каждый автовладелец готов сделать полноценную замену. При этом после монтажа длинной резонаторной трубы придётся вместо второго лямбда-зонда установить обманку или перепрограммировать (перепрошить) управляющий двигателем контроллер.

Поломки глушителя

А теперь стоит рассмотреть все неисправности, которые могут быть в системе выпуска отработавших газов. Первым делом нужно заглянуть на глушитель ВАЗ 2107. Он может быть поврежден извне либо подвергнут коррозии. Чаще всего прогорают его элементы изнутри. Это наиболее печальные неисправности, которые повлекут за собой полную замену узла. Нередко случается и так, что при работающем двигателе слышны удары по кузову. Чаще всего причиной неисправности является разрушение или деформация подвесок глушителя. Также может иметь место слабое соединение всех элементов выхлопной системы. Поломать глушитель достаточно просто. Вы можете наехать на какое-либо препятствие. Даже камень может отскочить от колеса и пробить корпус глушителя. Конечно, это маловероятно, но вполне возможно.

Замена глушителя на ваз 2107 инжектор

Отличия выхлопной системы автомобилей ваз 2107 с инжекторными двигателями:

• Приемная труба глушителя уже имеет фланец крепления ее к нейтрализатору.
• Наличие в штанах вваренной втулки, в которую устанавливается лямбда-зонд (датчик концентрирования кислорода).
• Установлен каталитический нейтрализатор с железным носителем, вместо дополнительного переднего глушителя.
• Установлен дополнительный глушитель, с фланцем на торце передней трубы.
• Чтобы компенсировать изгибающие нагрузки при колебаниях двигателя, фланец нейтрализатора прикреплен к фланцу штанов шарнирно, через тороидальное металлографитное кольцо и подпружиненные болты.
• Нейтрализатор в процессе работы двигателя сильно нагревается, для предохранения кузова от перегрева и возгорания обивки над нейтрализатором расположен теплозащитный экран.

Замена глушителя ваз 2107 на инжекторном двигателе, мало чем отличается от замены глушителя карбюраторного двигателя, если что – либо осталось для вас непонятным – рекомендуем посмотреть видео.

Глушитель на Ваз 2107 — инструкция по замене

Если во время езды на вашей «семерке» с инжекторным двигателем вы вдруг начинаете слышать рев на подгазовке, скорее всего, дело — в вышедшем из строя глушителе.

Как правило, проблемы возникают при распайке комплектующих, отхождении трубы и креплений от резонатора. Также труба может «замяться», что уменьшит мощность авто и нарушит механизм отвода газов. Это говорит о том, что устройство требует замены.

Функции, которые выполняет глушитель ВАЗ 2107, таковы:

Обеспечение более тихой работы автомобиля. Это нужно, потому что процесс сгорания бензина в воздухе вызывает звуковые колебания различных частот. Рассматриваемая же деталь ВАЗа 2107 (инжектор) оборудована специальными камерами, которые и поглощают эти колебания звука, превращая их в тепловую энергию (что вызывает нагрев комплектующих).

Отведение продуктов сгорания. Предотвращает воспламенение смеси с повышенным содержанием углекислого газа.

Глушитель является частью системы выхлопа. Полное ее устройство такое:

выпускной коллектор. Через него газы проникают в «штаны»;

«штаны» (приемная труба). Отделяются от коллектора специальной прокладкой, которая герметично удерживает крепление;

труба. Которая крепится к коробке передач при помощи кронштейна;

дополнительные резонаторы. Крепятся к основному глушителю и приемной трубе хомутами. Образуют собой дополнительный глушитель;

основной глушитель. Фиксируется за днище автомобиля для предотвращения передачи вибраций на кузов;

ВАЗ 2107 (инжектор) снабжен деталью, которая короче аналогичной 2104 из-за длины самого кузова.

На отечественную марку вы сможете купить следующие типы глушителей:

модель сборки «Иж-Авто», которая подходит для ВАЗа 2104, 2106 и 2107;

модель для кузова седан, которая подойдет, помимо ВАЗ 2107, на разновидности 2101, 2103, 2105 и 2106.

На рынке представлены такие типы выхлопных систем:

штампосварные. Предусматривают штампование двух металлических частей банки изделия, их сваривание и прикрепление к трубе. Изначально выхлопные системы изготавливались таким образом, однако потом на смену пришел более надежный закатной метод;

закатной. Предусматривает оборачивание листового металла вокруг глушителя. Несмотря на надежность метода, заводские детали изготавливаются лишь первым методом, так что закатные выхлопные системы вы сможете приобрести отдельно.

В процессе снятия элемента системы выхлопа с ВАЗ 2107 (инжектора) для последующей его замены. Вам пригодятся следующие инструменты:

ключ на 13 (рожково-накидного типа);

трещотка или же вороток;

глубокие головки на 13 и на 10;

плоская отвертка (возможна замена на зубило);

Чтобы разобраться, как снять глушитель с вашего ВАЗа правильно и произвести его замену. Внимательно прочтите следующую инструкцию:

установите авто над смотровой ямой или же на эстакаду;

раскрутите (срежьте болгаркой) обжимную муфту;

при помощи отвертки или тонкого зубила отогните развальцованные окончания патрубка;

при помощи молотка, которым вы будете стучать по патрубку, отделите глушитель от резонатора;

отстегните подвесные подушки.

После этого изделие свободно снимается для замены новым, которое устанавливается в обратном порядке.

Учтите, что соединение патрубка глушителя с резонаторной трубой находится перед задним мостом. Окончания трубы с прорезями и крепежом «мама-папа» стягиваются при помощи муфты. Снятие изделия может усложнить коррозия, которая развивается под воздействием температур и смазки.

По этой причине заблаговременно смочите детали с коррозией антикором (также подойдет машинное масло или тормозная жидкость). Если вы планируете установить новый глушитель, нелишним будет приобретение новых подвесных резинок (1 — сзади и 2 — для расположения по центру).

Устройство и назначение резонатора ВАЗ 2107

Резонатор представляет собой металлический бачок цилиндрической формы, предназначенный для предварительного снижения звука выхлопа. Спереди и сзади к нему герметично приварены соединительные патрубки диаметром 40 мм. Передний патрубок оснащён ответным фланцем под катализатор или приёмную трубу, а в заднем предусмотрены две продольные прорези для стыковки с секцией глушителя.

Резонатор состоит из:

• наглухо запаянного цилиндрического корпуса, к которому приварены соединительные патрубки;
• внутренней трубы с большим количеством отверстий (перфорацией) для проходящих выхлопных газов;
• поперечной перегородки, разделяющей корпус на две внутренних камеры.

Принцип действия резонатора основан на явлении звукового резонанса. Попадая вместе с отработанными газами внутрь корпуса, звуковые волны проникают сквозь перфорацию в трубе и многократно отражаются от внешних стенок бачка. Происходит взаимное гашение колебаний, и амплитуда волн уменьшается. В результате значительно понижается громкость звука выхлопа.

Резонатор ВАЗ 2107 выполняет следующие функции:

• предварительно снижает уровень звука выхлопа;
• в отличие от основного глушителя практически не создаёт сопротивления выхлопному потоку;
• способствует охлаждению раскалённого газа;
• принимая на себя часть нагрузки, продлевает срок службы основного глушителя.

Основные изменения узлов и агрегатов

Установкой на автомобиль ВАЗ 2107 оборудования для распределенного впрыска дело не ограничилось. Серьезной модернизации подверглась и система, что обеспечивает выхлоп сгоревших газов. В нее было добавлено ряд новых элементов:

1. В выпускном коллекторе на стыке был врезан датчик для определения уровня остаточно кислорода.
2. Под днищем автомобиля в центральном тоннеле был установлен нейтрализатор выхлопных газов каталитический.
3. Данный узел в процессе работы разогревается до высоких температур, и для защиты кузова и других деталей был установлен дополнительно стальной экран.
4. Резонатор был смещен назад по ходу движения.

В итоге система выхлопная стала более сложной, обеспечивая при этом снижение токсичности сгоревших газов. Инжектор позволяет регулировать удельное количество топлива в смеси, снижая его потребление до минимума.

Замена резонатора ВАЗ 2107

Резонатор ВАЗ 2107 не имеет деталей крепления к кузову автомобиля, поэтому необходимо его придерживать при замене. Иначе приемная труба будет согнута.

Работа по замене состоит из следующих этапов:

• обстучать хомуты и соединения труб молотком;
• ослабить болты хомутов и сместить хомуты крепления к “штанам” и глушителю;
• отсоединить резонатор от глушителя, расстыковав трубы;
• отсоединить резонатор от приемной трубы (“штанов”);
• установить новый резонатор в правильное положение;
• состыковать детали и затянуть хомуты крепления.

Примечание: бачок резонатора должен располагаться параллельно земле, иначе деталь будет стучать по днищу автомобиля и цепляться за неровности дорожного покрытия.
