Как проверить диодный мост генератора с помощью мультиметра

Ротор генератора

Ротор представляет собой стержень, сделанный из металла с обмоткой возбуждения. Если взглянуть на один из его концов, можно увидеть специальные кольца контакта со скользящими щёточками.

Проверка ротора

В первую очередь необходимо извлечь стержень и провести внешний осмотр обмотки, а также подшипников. В некоторых случаях проблема заключается в повреждениях. Если всё в порядке, тогда следует переходить к проверке с помощью мультиметра.

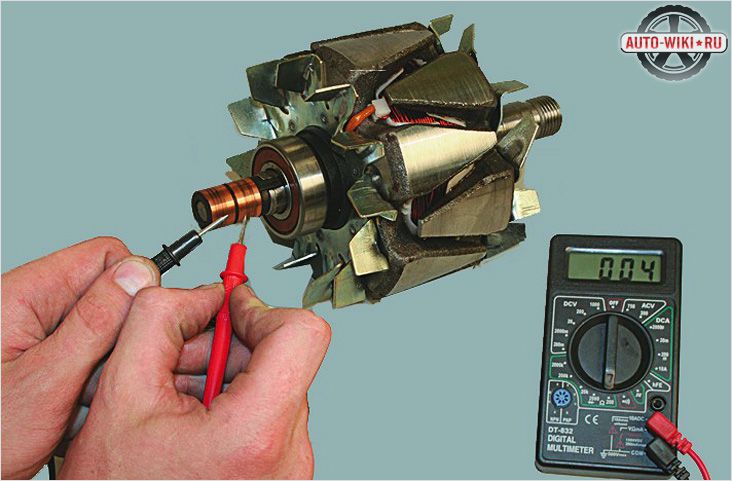

На приборе следует выставить режим “Измерение сопротивления”. Его следует проверить между контактными кольцами. Данное значение не должно быть слишком большим – это говорит об исправности и целостности обмотки.

Конструкция выпрямителя

В прямом смысле выпрямитель не в состоянии «выпрямить» переменное напряжение. Название этот узел получил из-за принципа действия входящих в него диодов:

• переменный ток периодически меняет направление движения в цепи;
• диоды пропускают его лишь в одном направлении, отсекают токи обратной полярности;
• чтобы в сети скачки напряжения были незаметны для запитанного потребителя, 3 диода установлены в одном направлении, оставшиеся 3 – в другом.

В настоящее время классическую конструкцию имеют мощные диоды, маломощные полупроводниковые приборы этого типа выполнены в виде кремниевого перехода на плате. Однако для отведения от корпуса или кремниевого перехода высоких температур, и те, и другие модификации либо вмуровываются в пластину теплоотвода, либо оснащаются собственными радиаторами в индивидуальном порядке.

При пробое кремниевого перехода или полноценного диода в корпусе требуется замена диодного моста генератора или отдельных полупроводников, входящих в его состав.

Основной мост диодный

На нижнем рисунке представлены синусоиды и направление движения тока в генераторе и диодном мостике.

Положительным значением условно принято напряжение, направленное к 0 точке обмотки статора. После выпрямителя ток в нагрузке потребителей протекает только в положительном направлении, то есть от «+» генератора к ее массе «–».

Поэтому в диодном мосту силовом (основном) использованы крупногабаритные 25 – 30 А диоды, мощность которых можно повысить дополнительно за счет дополнительного плеча выпрямителя, рассматриваемого ниже.

В отличие от прочих узлов «электростанции авто», визуальный осмотр не позволяет выявить, какие имеются неисправности диодного моста генератора. Для выпрямителя необходима только аппаратная диагностика мультиметром.

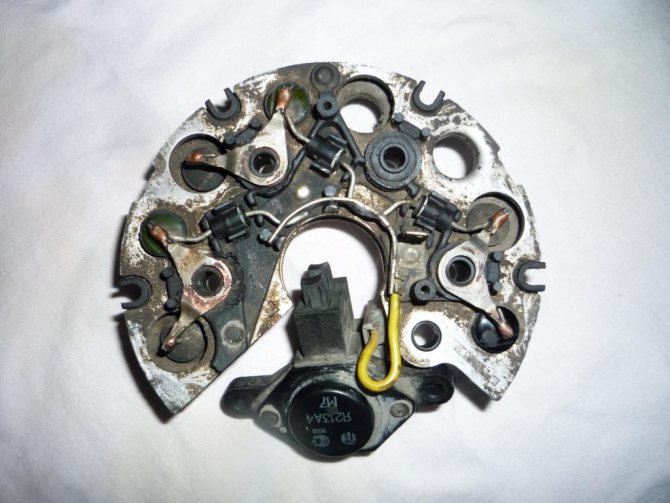

Находятся диоды на теплоотводящей пластине в форме подковы под задней крышкой генератора. На выносных выпрямителях диодный мост расположен вблизи генератора, вместо пластин классической конфигурации может использоваться обычная плата. На корпус каждого диода в этом случае надевается ребристый радиатор.

Дополнительные диоды

Основная сложность конструкции автомобильного генератора заключается в том, что обмотка возбуждения его якоря так же является потребителем постоянного напряжения. Для этой катушки используется собственный диодный мост генератора:

• 3 дополнительных диода отсекают ток АКБ в момент, когда двигатель не работает;
• отрицательные диоды взяты из основного (силового) мостика генератора.

Вместо мощных полупроводниковых приборов использованы малогабаритные 2 А диоды.

Стабилитрон

Поскольку величина напряжения, вырабатываемого генератором машины, напрямую зависит от оборотов коленвала, передающего крутящий момент на его шкив, в бортовой сети возможны «всплески» до 20 В, что вредно для потребителей. Чтобы исключить частый ремонт, проще всего подключить диодный мост выпрямителя через стабилитрон:

• этот полупроводниковый прибор отсекает ток обратной полярности по аналогии с диодом, но только до определенного значения, названного напряжением стабилизации;
• при увеличении напряжения с обмоток статора до 25 – 30 В стабилитрон начинает пропускать избыточное напряжение, но уже в обратном направлении;
• на выводе «+» клеммы генератора при этом сохраняется корректное значение тока для бортовой сети и подзарядки АКБ.

При диагностике выпрямителя проверка диодного моста генератора мультиметром осуществляется косвенным способом:

• нормальный диод должен иметь «бесконечное» сопротивление в одну сторону, 500 – 700 Ом в противоположном направлении;
• если при перемещении щупов тестера показания омметра не изменились, на индикаторе высвечивается 0 или бесконечность, диод пробит, требуется его замена.

Более подробно проверка описана в следующих пунктах данного руководства.

Дополнительное плечо выпрямителя

Для фазных напряжений характерно отклонение графика напряжения от синусоиды. Поэтому схема генератора с дополнительным плечом выпрямителя возможна только при соединении статорных обмоток «звездой»:

• форма фазных напряжений в этом случае отличается от синусоиды на величину гармоники;
• эта характеристика (гармоника третьей фазы) имеется только в фазном напряжении, отсутствует в напряжении линейном;
• мощность гармоники можно использовать в качестве дополнительного плеча, добавив диоды в 0 точке фазных обмоток статора.

Величина плеча составляет 5 – 15% от мощности генератора, но возникает оно только на оборотах более 3000 об/мин. Долговечность выпрямителя зависит так же от работоспособности регулятора напряжения. Зато ремонт доступен владельцу машины после разборки генератора.

Признаки неисправности

При пробитии или обрыве даже одного диода на выходе генератора образуется напряжение с провалами. Аккумулятор компенсирует часть провалов, тем не менее напряжение в бортовой сети падает, что отражается на работоспособности электроприборов и светотехники. Образуются электромагнитные помехи, понижающие качество работы акустической системы и радиоприёмника.

Сбои в работе диодного моста определяют по следующим факторам:

• аккумулятор быстро садится, не подзаряжаясь от генератора (контрольная лампа после пуска двигателя продолжает гореть);
• аккумулятор перезаряжается, электролит закипает;
• свет фар в движении тускнеет;
• стартер тяжело заводит двигатель;
• снижается мощность кондиционера и отопителя;
• искажаются звуки в аудиосистеме.

Основными причинами порчи полупроводников являются попадание влаги на мост через вентиляционные отверстия генератора в процессе эксплуатации автомобиля или перепутывание проводов «+» и «-» во время запуска двигателя от прикуривателя.

Неисправность диодного моста не видно невороуженным взглядом, поэтому необходимо пользоваться специальными устройствами

Конструкция выпрямителя

В прямом смысле выпрямитель не в состоянии «выпрямить» переменное напряжение. Название этот узел получил из-за принципа действия входящих в него диодов:

• переменный ток периодически меняет направление движения в цепи;
• диоды пропускают его лишь в одном направлении, отсекают токи обратной полярности;
• чтобы в сети скачки напряжения были незаметны для запитанного потребителя, 3 диода установлены в одном направлении, оставшиеся 3 – в другом.

В настоящее время классическую конструкцию имеют мощные диоды, маломощные полупроводниковые приборы этого типа выполнены в виде кремниевого перехода на плате. Однако для отведения от корпуса или кремниевого перехода высоких температур, и те, и другие модификации либо вмуровываются в пластину теплоотвода, либо оснащаются собственными радиаторами в индивидуальном порядке.

При пробое кремниевого перехода или полноценного диода в корпусе требуется замена диодного моста генератора или отдельных полупроводников, входящих в его состав.

Основной мост диодный

На нижнем рисунке представлены синусоиды и направление движения тока в генераторе и диодном мостике.

Положительным значением условно принято напряжение, направленное к 0 точке обмотки статора. После выпрямителя ток в нагрузке потребителей протекает только в положительном направлении, то есть от «+» генератора к ее массе «–».

Поэтому в диодном мосту силовом (основном) использованы крупногабаритные 25 – 30 А диоды, мощность которых можно повысить дополнительно за счет дополнительного плеча выпрямителя, рассматриваемого ниже.

В отличие от прочих узлов «электростанции авто», визуальный осмотр не позволяет выявить, какие имеются неисправности диодного моста генератора. Для выпрямителя необходима только аппаратная диагностика мультиметром.

Находятся диоды на теплоотводящей пластине в форме подковы под задней крышкой генератора. На выносных выпрямителях диодный мост расположен вблизи генератора, вместо пластин классической конфигурации может использоваться обычная плата. На корпус каждого диода в этом случае надевается ребристый радиатор.

Дополнительные диоды

Основная сложность конструкции автомобильного генератора заключается в том, что обмотка возбуждения его якоря так же является потребителем постоянного напряжения. Для этой катушки используется собственный диодный мост генератора:

• 3 дополнительных диода отсекают ток АКБ в момент, когда двигатель не работает;
• отрицательные диоды взяты из основного (силового) мостика генератора.

Вместо мощных полупроводниковых приборов использованы малогабаритные 2 А диоды.

Стабилитрон

Поскольку величина напряжения, вырабатываемого генератором машины, напрямую зависит от оборотов коленвала, передающего крутящий момент на его шкив, в бортовой сети возможны «всплески» до 20 В, что вредно для потребителей. Чтобы исключить частый ремонт, проще всего подключить диодный мост выпрямителя через стабилитрон:

• этот полупроводниковый прибор отсекает ток обратной полярности по аналогии с диодом, но только до определенного значения, названного напряжением стабилизации;
• при увеличении напряжения с обмоток статора до 25 – 30 В стабилитрон начинает пропускать избыточное напряжение, но уже в обратном направлении;
• на выводе «+» клеммы генератора при этом сохраняется корректное значение тока для бортовой сети и подзарядки АКБ.

При диагностике выпрямителя проверка диодного моста генератора мультиметром осуществляется косвенным способом:

• нормальный диод должен иметь «бесконечное» сопротивление в одну сторону, 500 – 700 Ом в противоположном направлении;
• если при перемещении щупов тестера показания омметра не изменились, на индикаторе высвечивается 0 или бесконечность, диод пробит, требуется его замена.

Более подробно проверка описана в следующих пунктах данного руководства.

Дополнительное плечо выпрямителя

Для фазных напряжений характерно отклонение графика напряжения от синусоиды. Поэтому схема генератора с дополнительным плечом выпрямителя возможна только при соединении статорных обмоток «звездой»:

• форма фазных напряжений в этом случае отличается от синусоиды на величину гармоники;
• эта характеристика (гармоника третьей фазы) имеется только в фазном напряжении, отсутствует в напряжении линейном;
• мощность гармоники можно использовать в качестве дополнительного плеча, добавив диоды в 0 точке фазных обмоток статора.

Величина плеча составляет 5 – 15% от мощности генератора, но возникает оно только на оборотах более 3000 об/мин. Долговечность выпрямителя зависит так же от работоспособности регулятора напряжения. Зато ремонт доступен владельцу машины после разборки генератора.

Реле-регулятор

Реле-регулятор от Приоры и 2112

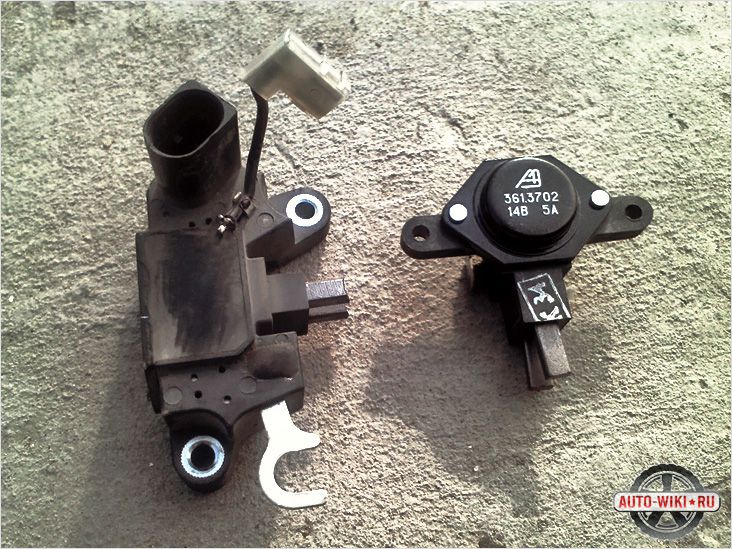

Реле-регулятор поддерживает оптимальное значение напряжения в штатной электрической цепи. Фактически именно оно не позволяет возрасти напряжению до критических значений. Для осуществления проверки следует запустить двигатель, подключить мультиметр и выставить значение “измерение напряжения”.

После этого необходимо измерить электропитание бортовой сети непосредственно на клеммах аккумуляторной батареи или на контактах самого генератора. Значения должны быть в пределах 14–14,2 В.

Затем нужно нажать акселератор и ещё раз сделать измерение.

Искать информацию

Наш новый канал в Яндекс Дзен — вопросы и ответы по самостоятельному ремонту автомобиля: TWOKARBURATORS Читайте и подписывайтесь на новые статьи.

Выпрямительный блок генератора (диодный мост) автомобиля предназначен для преобразования переменного тока, вырабатываемого генератором, в постоянный с дальнейшей подачей его в бортовую сеть и на зарядку аккумуляторной батареи. Неисправность диодного моста (короткое замыкание, обрыв или «пробой») является причиной исчезновения или уменьшения выдаваемого им тока.

Исправный диод проводит ток только в одном направлении и никак в другом. Если он пропускает ток в обеих направлениях, налицо неисправность — короткое замыкание (диод «пробит»). Если он вообще не пропускает ток ни в каком направлении, налицо другая неисправность — «обрыв». От этого и будем отталкиваться при проведении проверки.

Проверить исправность диодного моста в домашних условиях можно с помощью обычного мультиметра в режиме «прозвонки диодов». Однако, хотя этот способ и проще, но не такой надежный, так как прибор дает совсем небольшие токи нагрузки и неисправный диод можно просто не определить.

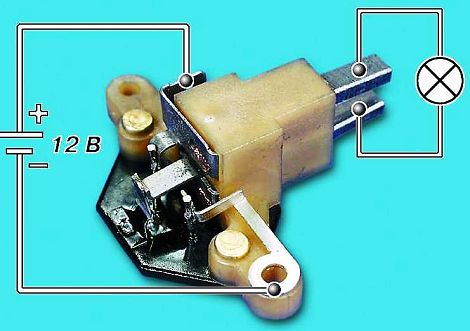

Поэтому, диоды следует проверять под нагрузкой, например, с помощью контрольной лампы в несколько ватт — чем больше, тем лучше. Для этого воспользуемся обычной автомобильной лампочкой 12В мощностью 21 Вт, источником тока послужит аккумуляторная батарея. К плюсовой «+» клемме последовательно подключаем лампу с плюсовым проводом, к минусовой «-» клемме минусовой провод. При замыкании проводов лампа загорается.

1. Для начала, проверим диодный мост на короткое замыкание между пластинами. Прижимаем положительный «+» провод к верхней пластине, а отрицательный к нижней. Если лампа не загорелась, то короткое замыкание отсутствует.

*При смене полярности лампа должна загореться, так как ток от нижней пластины свободно проходит через отрицательный и положительный диоды к верхней пластине — цепь замыкается.

Проверка индикаторной отверткой

Это наиболее простой вариант опробования, который даст обще представление о состоянии диодного моста и всей схемы в целом

Для работы вам понадобится только индикатор, вся процедура выполняется под напряжением, поэтому следует соблюдать предельную осторожность:. Коснитесь жалом отвертки поочередно к каждому выводу переменного напряжения AC диодного моста

Если лампочка не горит, то это свидетельствует о неисправности цепи до диодного моста – обрыве обмотки, поломке зарядного устройства и т.д. Если же лампочка горит, значит напряжение на мост поступает нормально

Коснитесь жалом отвертки поочередно к каждому выводу переменного напряжения AC диодного моста. Если лампочка не горит, то это свидетельствует о неисправности цепи до диодного моста – обрыве обмотки, поломке зарядного устройства и т.д. Если же лампочка горит, значит напряжение на мост поступает нормально.

Рис. 2. Опробование индикаторной отверткой

• Также коснитесь отверткой к плюсу клеммы – если лампочка загорится, то диодный мост нормально пропускает положительные полупериоды, соответственно, на этом выводе присутствует потенциал. Если не горит, присутствует повреждение диодного моста.
• Ту же процедуру повторите с минусовой клеммой. Обязательно разделяйте проверку на оба вывода выпрямительного блока, так как неисправность может присутствовать в любом диоде и в любой ветви.

Как видите, в данном примере была использована отвертка с изолированным стержнем. Это связанно с необходимостью выполнять работу под напряжением, кода вы можете перекрыть металлической деталью разные части электроустановки, что повлечет за собой крайне неприятные последствия. Существенным недостатком метода является его низкая информативность и ограничение по величине рабочего напряжения — так как индикатор рассчитан на номинал 220 В, то использовать его для низковольтных цепей не получится.

Что такое генератор авто

Автомобильный генератор — узел, который преобразовывает механическую энергию в электрическую и выполняет следующие функции:

• обеспечивает постоянный и непрерывный заряд аккумулятора при работающем двигателе;
• обеспечивает электропитанием все системы во время запуска двигателя, когда стартер потребляет большое количество электроэнергии.

Генератор устанавливается в подкапотное пространство. За счет кронштейнов крепится к блоку ДВС, приводится в движение посредством приводного ремня от шкива коленчатого вала. Подключен электрогенератор в электроцепи параллельно аккумуляторной батареи. Заряд АКБ производится только тогда, когда вырабатываемое электричество превышает напряжение батареи. Мощность вырабатываемого тока зависит от оборотов коленчатого вала, соответственно напряжение возрастает с оборотами шкива с геометрической прогрессией. Для предотвращения перезаряда генератор оснащен регулятором напряжения, который регулирует количество напряжения на выходе, обеспечивая 13.5-14.7V.

Как проводится проверка

Чтобы проверить полупроводник с помощью тестера необходимо убедиться, что на мультиметре присутствует режим проверки диодов. После этого алгоритм работ будет следующий:

• красный щуп вставляется в гнездо с обозначением «VΩmA»;
• черный – в разъем «COM»;
• выбирается режим для измерения сопротивления;
• конец красного щупа подключается к аноду, а черного к катоду;
• снимаются показания изменения прямого сопротивления.

После всех проведенных операций можно сделать вывод о работоспособности полупроводника.

Проверка диодного моста

В ряде ситуаций необходима проверка состояния диодного моста. Он представляет собой систему из 4-ех диодов, соединенных таким образом, при котором переменное напряжение, подающееся на две спаянных составляющих, преобразуется в постоянное.

Алгоритм измерения очень схож с классическим способом, позволяющим проверить диод. Однако имеются и свои нюансы, заключающиеся в наличии 4-ех вариантов подключения в зависимости от номера вывода. Обычно прозванивают следующие комбинации:

Анализ результатов

Получив результат проверки можно сделать вывод об исправности полупроводника. Признаками работоспособности диодов являются:

1. Совпадение величины прямого напряжения, высвечиваемой на дисплее при подключении элемента к тестеру, с показателями для данного типа диодов.
2. Нулевое значение, выдаваемое мультиметром при подсоединении обратным способом.

При соблюдении данных параметров можно судить о рабочем состоянии диода и наличие поломки в другом месте. Если же один из показателей не удовлетворяет требованиям, полупроводник считается нерабочим и подлежит замене.

Провести проверку диодов на исправность с помощью тестера не так уж сложно и самостоятельно. Большой ассортимент мультиметров, представленных на рынке, позволит подобрать вполне бюджетную модель, которая позволит дать оценку работоспособности диода в схеме любого бытового электроприбора.

Как проверить диод мультиметром, не выпаивая его

Проверка диода Шоттки осуществляется без выпаивания его из схемы, так как этот тип полупроводников размещается в корпусе в сдвоенном виде с общим катодом. Так что измерение в этом случае можно произвести «на месте».

Те же трудности могут возникнуть при проверке светодиода. В ряде случаев требуется произвести оценку полупроводника, не выпаивая его. Стандартные щупы мультиметра для этого не подходят, поэтому придется изготовить специальное устройство, позволяющее добраться до электродов в схеме.

Вся работа будет включать в себя следующие операции:

1. На каждую сторону небольшого фольгированного фрагмента текстолита необходимо нанести небольшой припой, на котором будут фиксироваться провода.
2. Выпрямить скрепки или небольшие куски стальной проволоки, которые после будут припаяны к текстолитовой прокладке. Зафиксировать всю конструкцию изолентой.
3. Приготовить мультиметр с режимом тестирования транзисторов.
4. Сконструированный переходник подключить к тестеру.
5. Поднести щупы к ножкам полупроводника, находящегося в схеме.
6. Провести проверку.

Как проверить регулятор напряжения генератора мультиметром

Для того чтобы обеспечить нормальную работу лампочек, стеклоподъемников, стеклоочистителей и другого электрооборудования, а также зарядку аккумулятора, нужно поддерживать значение постоянного тока на уровне 13,5-14,5 вольт. Если этот показатель будет меньше, то не зарядится батарея, а если он превысит этот уровень – бортовые электроприборы выйдут из строя. Высокое напряжение наносит определенный вред и аккумулятору, сокращая срок эксплуатации из-за перезарядки.

Поэтому для преобразования тока, вырабатываемого генератором, существует специальное устройство – реле-регулятор напряжения. С его помощью бортовая сеть обеспечивается током, у которого поддерживаются требуемые параметры, независимо от оборотов коленчатого вала. Нередко возникают ситуации, когда возникает необходимость проверить напряжение генератора мультиметром.

Современные реле являются электронными, а их конструкция – неразборная. В случае выхода их из строя, они не подлежать регулировкам или ремонту, а требуют полной замены. Это считается единственным недостатком этих устройств, поскольку в остальном реле имеют массу достоинств: компактность, долговечность, высокая точность параметров тока.

Когда же регулятор напряжения можно считать неисправным?

1. Фары меняют яркость свечения, в зависимости от оборотов двигателя.
2. Наблюдается недостаточный заряд аккумулятора или, наоборот, его перезарядка, сопровождающаяся выкипанием электролита.
3. В салоне автомобиля может ощущаться горелый запах. Поломка регулятора может произойти из-за попадания влаги, различных механических повреждений, короткого замыкания и других нестандартных кратковременных электрических воздействий.
4. Иногда регулятор бывает изначально некачественным, если это сомнительная продукция от неизвестных производителей.

Расположение диодного моста на плате и меры предосторожности

Диодные мосты устанавливаются в блоках питания как импульсных так и трансформаторных. Стоит отметить, что в импульсных блоках, которые сейчас используются во всей бытовой технике, мост установлен на входе 220В. На его выходе напряжение достигает 310В — это амплитудное напряжение сети. В трансформаторных блоках питания устанавливаются они в цепи вторичной обмотки обычно с пониженным напряжением.

Если устройство не работает и вы обнаружили сгоревший предохранитель, не спешите включать прибор после его замены. Во-первых, при наличии проблем на плате предохранитель сгорит повторно. Такой блок питания нужно включать через лампочку.

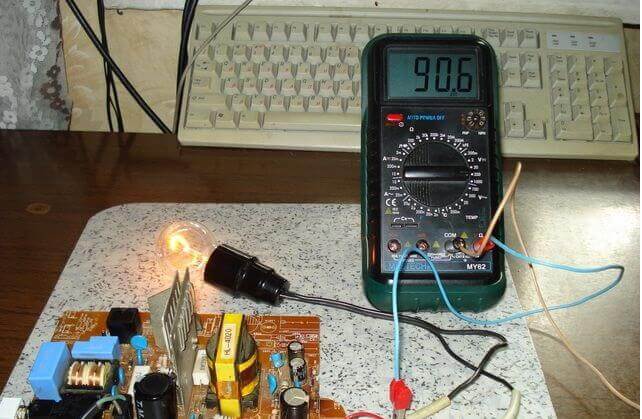

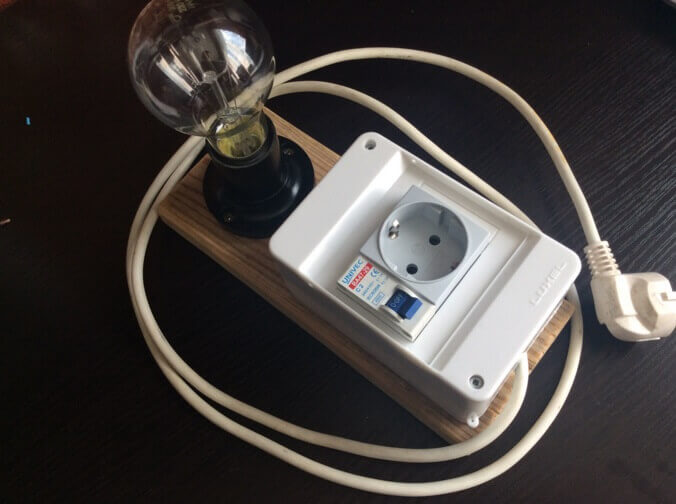

Для этого возьмите патрон и вкрутите в него лампу накаливания на 40-100 Вт и подключите её в разрыв фазного провода для подключения к сети. Если вы собираетесь часто ремонтировать блоки питания, можно сделать удлинитель с патроном, установленным в разрыв питающего провода для подключения лампы, это поможет сохранить ваше время.
