Зазоры карбюратора солекс

Неисправности

Эксплуатация транспортного средства сопряжена с возможностью использования загрязненного топлива. При попадании в карбюратор твердых частиц происходит засорение жиклеров, а большое содержание смол в бензине приводит к отложениям на стенках каналов, что изменяет диаметр их сечения. Перерасход топлива, сложности с запуском двигателя, падение мощности и динамики, неустойчивый холостой ход – это признаки засорения или выхода из строя систем карбюратора.

Устройство, массово устанавливающееся на семействе автомобилей ВАЗ под маркировкой ДААЗ-2108, и при эксплуатации проявляет следующие типичные неисправности:

1. Двигатель глохнет на холостых оборотах, или его работа характеризуется нестабильной частотой вращения коленчатого вала. Чаще всего это вызвано наличием мусора в жиклере холостого хода. Устраняется неисправность демонтажем клапана и продувкой его сжатым воздухом. Иногда подобные симптомы вызываются поломкой блока управления клапаном. Его проверка заключается в подаче на разъем клапана питания при помощи провода. Восстановление холостых оборотов свидетельствует об исправности блока управления.
2. Характерные «провалы» после резкого нажатия педали акселератора. Неисправность является следствием разрыва диафрагмы насоса-ускорителя или попадания мусора в его распылители.
3. Перерасход бензина в сочетании с неустойчивыми холостыми оборотами. Причины поломки – переполнение поплавковой камеры в результате потери герметичности игольчатого клапана. Наиболее простое решение проблемы – замена детали на новую.

Особенности конструкции карбюратора

Большое влияние на стабильность режимов работы двигателя оказывают не только размер проходного сечения, но и место где размещены жиклеры. В описываемом приборе они находятся в специальных каналах, которые не имеют прямого сообщения с основным диффузором. Это позволяет избежать действия ряда факторов, какие ведут к загрязнению калиброванных отверстий.

Для карбюратора марки Солекс 21083 важен правильный подбор и топливного, и воздушного жиклеров. Указанные работы следует производить в строгом соответствии с рекомендациями специалистов. В таблицах, разработанных профильным конструкторским бюро, указаны пары элементов какие обеспечивают оптимальные характеристики по расходу топлива и показателей мощности.

Карбюраторы семейства Солекс имеют практически одинаковое устройство (корпус, крышка). Но жиклеры у них разные (с разной производительностью), так как применяются они на двигателях различного объема. Сравним производительность топливных и воздушных жиклеров основных систем карбюраторов семейства Солекс. Данная информация может помочь при проверке соответствия маркировки жиклеров установленных на том или ином карбюраторе номиналу или при настройке карбюратора на экономичный режим работы путем подбора жиклеров, либо более мощностной режим.

Топливные жиклеры ГДС карбюраторов Солекс

Модели карбюраторов	1-я камера	2-я камера
2108-1107010	97,5	97,5
21081-1107010	95	97,5
21083-1107010	95	97,5
21073-1107010	107,5	117,5
21051-1107010	105	110
21083-1107010-31	95	100
21083-1107010-35	95	100
21083-1107010-62	80	100
21412	95	95

Расположение на карбюраторе

Воздушные жиклеры ГДС карбюраторов Солекс

Модели карбюраторов	1-я камера	2-я камера
2108-1107010	165	125
21081-1107010	165	135
21083-1107010	155	125
21073-1107010	150	135
21051-1107010	150	135
21083-1107010-31	155	125
21083-1107010-35	150	125
21083-1107010-62	165	125
21412	160	100

Расположение на карбюраторе

Топливные жиклеры системы холостого хода карбюраторов Солекс

Модели карбюраторов	1-я камера	2-я камера
2108-1107010	39-44	—
21081-1107010	39-44	—
21083-1107010	39-44	—
21073-1107010	39-44	—
21051-1107010	37-43	—
21083-1107010-31	38-44	—
21083-1107010-35	38-44	—
21083-1107010-62	50	—
21412	35-41	—

Расположение на карбюраторе

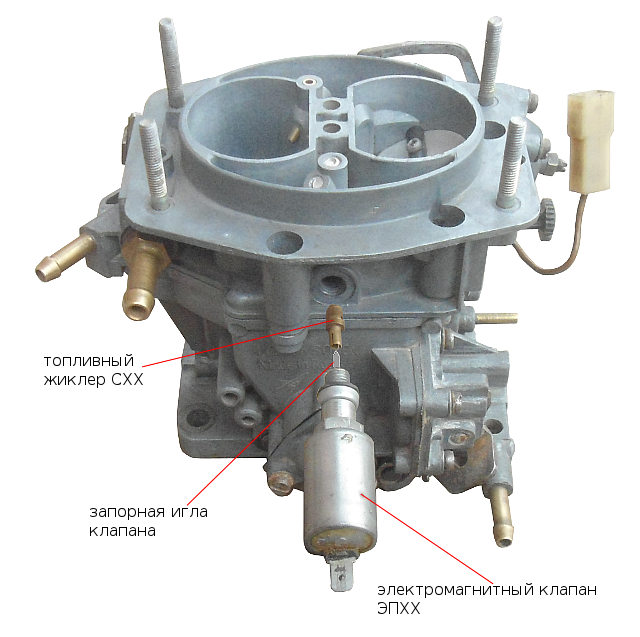

электромагнитный клапан ЭПХХ карбюратора Солекс с топливным жиклером СХХ

Воздушные жиклеры системы холостого хода карбюраторов Солекс

Модели карбюраторов	1-я камера	2-я камера
2108-1107010	170	—
21081-1107010	170	—
21083-1107010	170	—
21073-1107010	140	—
21051-1107010	140	—
21083-1107010-31	170	—
21083-1107010-35	170	—
21083-1107010-62	160	—
21412	150	—

Расположение на карбюраторе

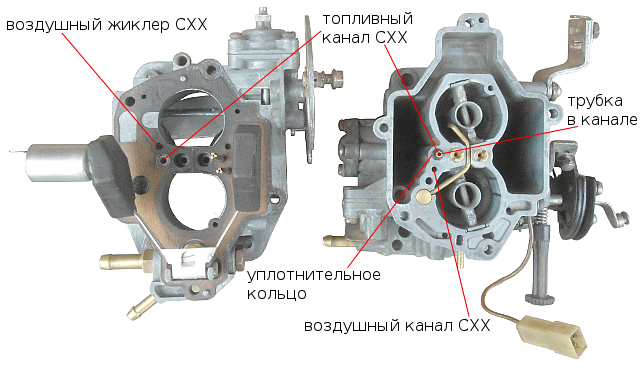

видимые элементы СХХ карбюратора 2108, 21081, 21083 Солекс при снятой крышке

Топливные жиклеры переходной системы 2-й камеры карбюратора Солекс

Модели карбюраторов	1-я камера	2-я камера
2108-1107010	—	50
21081-1107010	—	50
21083-1107010	—	50
21073-1107010	—	70
21051-1107010	—	50
21083-1107010-31	—	50
21083-1107010-35	—	80
21083-1107010-62	—	50
21412	—	80

Воздушные жиклеры переходной системы 2-й камеры карбюратора Солекс

Модели карбюраторов	1-я камера	2-я камера
2108-1107010	—	120
21081-1107010	—	120
21083-1107010	—	120
21073-1107010	—	140
21051-1107010	—	150
21083-1107010-31	—	120
21083-1107010-35	—	150
21083-1107010-62	—	120
21412	—	150

Топливный жиклер актюатора ГДС карбюратора 21083-1107010-62 Солекс

Модели карбюраторов	1-я камера	2-я камера
21083-1107010-62	85	—

Примечания и дополнения

— Жиклеры карбюраторов Солекс взаимозаменяемые. То есть на свой карбюратор можно без особых проблем установить жиклеры с другого карбюратора Солекс, но, например, большей или меньшей производительности.

— Переходная система первой камеры карбюратора не имеет своих жиклеров, она конструктивно объединена с системой холостого хода карбюратора.

— Топливные и воздушные жиклеры ГДС, топливный жиклер системы холостого хода можно вывернуть и заменить, остальные нет.

Еще статьи по карбюратору Солекс

Эти маленькие детали оказывают влияние на работу двигателя машины. Если увеличить топливный жиклер, можно сделать машину резвой, но требующей много топлива. Установив воздушный жиклер с большим сечением, мы получаем машину, не развивающую высоких скоростей, но и не требующую частых заправок. Все зависит от желания владельца автомобиля.

Тюнинг карбюратора Солекс 21083

Нередко доработка карбюратора Солекс приводит к существенному повышению эффективности его использования. Как правило, автолюбители применяют следующие варианты тюнинга карбюратора Coлeкc 21083:

• Удаление ЭПXX приводит к повышению производительности силового агрегата, но и потребление топлива возрастает примерно на 5-7 процентов.
• Установка другого уровня топлива в поплавковой камене и использование иной иглы клапана. Такие действия приводят к более стабильному уровню и уменьшают вероятность слишком сильного обеднения смеси на переходных и самых мощных режимах. Применение запорной иглы из резины обеспечивает возможность держать уровень максимально ровно.
• Дроссельное распиливание – еще один вариант тюнинга карбюратора Солекс. Суть данного метода заключается в том, что в дроссельной заслонке делают отверстия меньшего размера, в результате чего уровень СО падает, хотя на холостом воду количество СН не меняется. Помимо этого, состав смеси распределяется максимально равномерно, а потребление горючего уменьшается на 1-2%.
• Некоторые мастера полируют диффузоры, в результате чего снижаются аэродинамические потери. Для получения желаемого результата полировать их нужно почти до зеркального вида.

Кстати, не забудьте изучить статью о том, как работает карбюратор!

Рекомендуем также обратить внимание на видео про карбюратор Солекс:

Карбюратор Солекс ВАЗ 21083 — устройство, настройка и регулировка

С развитием автомобилестроения, старые модели карбюраторов вытеснили карбюраторы с маркой «Солекс». В отличии от своих собратьев, Солекс осуществляют более точную подачу и помогают автомобилю развивать большую мощность. Такие карбюраторы устанавливаются на двигатели с рабочим объёмом 1,5 литра, переднеприводных автомобилей ВАЗ, семейства «Самара»:ВАЗ 2108; 2109, 21099, 2110.

Главная отличительная особенность карбюратора Солекс от марки ДААЗ, это электромагнитный клапан, регулирующий подачу топлива на время холостом ходу, а также систему подогрева горючей смеси, к которой подсоединены шланги, соединенные с системой охлаждения двигателя.

Назначение и конструкция карбюраторов «Солекс»

Выпуск лицензионных карбюраторов «Солекс» начался с выходом на отечественный рынок переднеприводных малолитражек.

На поворотах, крутых подъёмах и максимальных ускорениях предыдущие модели не могли обеспечить топливно-воздушной смесью двигатель, расположенный перпендикулярно направлению движения.

Особенности карбюраторов «Солекс»

Карбюраторы семейства «Солекс» не являются взаимозаменяемыми с другими моделями карбюраторов ДААЗ.

Но внутри семейства различные модификации очень похожи друг на друга, незначительно различаясь размерами дозирующих элементов и формой управляющих рычагов.

Различные модификации «Солекс» отличаются размерами дозирующих элементов и формой управляющих рычагов

Так, карбюраторы 21083 двигателей объёмом 1,5 л отличаются от карбюраторов 21081 двигателей объёмом 1,1 л, увеличенными на доли миллиметра диаметрами пусковых зазоров заслонок.

Кроме этого, некоторые модели 21083 имеют дополнительные узлы и функции.

Таблица: особенности различных моделей карбюраторов

Модель карбюратора	Особенности	Модель автомобиля	Объём двигателя, л
ДААЗ 2108–1107010		ВАЗ-2108; ВАЗ-2109.	1,3
ДААЗ-21081–1107010		ВАЗ-21081; ВАЗ-21091; ЗАЗ-1102.	1,1
ДААЗ-21083–1107010		ВАЗ-21083; ВАЗ-21093; ВАЗ-21099.	1,5
ДААЗ-21083–1107010–31	полуавтоматическое пусковое устройство	ВАЗ-2108; ВАЗ-2109; ВАЗ-2110; ВАЗ-2111.	1,5
ДААЗ-21083–1107010–35	двухступенчатое пусковое устройство	ВАЗ-2108; ВАЗ-2109.	1,5
ДААЗ-21083–1107010–62	электронное управление составом топливной смеси	ВАЗ-2115; ВАЗ-2109.	1,5
ДААЗ-21083–1107010–05	для двигателя с микропроцессорным зажиганием	ВАЗ-2109	1,5
ДААЗ-21412–1107010	без штуцера слива	АЗЛК-2141–01	1,5
ДААЗ-21412–1107010–30	без штуцера слива, для двигателя с микропроцессорным зажиганием	АЗЛК-2141–23	1,8
ДААЗ-1111–1107010	инерционный обогатитель смеси	ВАЗ-1111; ВАЗ-11113.	0,65; 0,75.
ДААЗ-21051–1107010	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-2105; ВАЗ-21072.	1,5; 1,3.
ДААЗ-21053–1107010	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-21074; ВАЗ-21061.	1,6
ДААЗ-21051–1107010–30	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-2105; ВАЗ-2104.	1,5
ДААЗ-21053–110701–62	полуавтоматический привод воздушной заслонки	ВАЗ-2107; ВАЗ-21072; ВАЗ-21074.	1,5; 1,3; 1,6.
ДААЗ-21073–1107010	один распылитель ускорительного насоса	ВАЗ-2121; ВАЗ-21213.	1,6; 1,7.

Конструкция и принцип работы

Карбюратор — навесной узел, который смешивает воздух с бензином в оптимальной для эффективной работы двигателя пропорции.

Неисправности карбюратора затрудняют запуск двигателя, увеличивают расход топлива, снижают мощность и ухудшают динамику автомобиля.

Воздух и бензин смешиваются в специальной камере. В карбюраторах «Солекс» таких камер две.

Обычно используется только первая, а вторая подключается только на высоких оборотах.

Бензонасос доставляет топливо в поплавковую камеру через игольчатый клапан.

При избытке топлива поплавки поднимаются, давят язычком на иглу и прекращают подачу бензина.

Излишки топлива возвращаются в бак через возвратный штуцер.

Затем топливо смешивается с воздухом. Для предотвращения избыточного обогащения смеси поток топлива замедляется жиклёрами и эмульсионными трубками.

Все эти элементы — поплавок с игольчатым клапаном, воздушный и топливный жиклёры, эмульсионные трубки и смесительные камеры с заслонками — образуют главную дозирующую систему.

В карбюраторе воздух смешивается с бензином в оптимальной для эффективной работы двигателя пропорции

Кроме неё, в состав карбюратора входят:

• пусковое устройство;
• система холостого хода;
• экономайзер принудительного холостого хода (ЭПХХ);
• переходные системы смесительных камер;
• ускорительный насос;
• экономайзер мощностных режимов (ЭМР);
• эконостат;
• механизм блокировки.

Провод винта количества

Удивление многих автолюбителей вызывает провод с разъёмом, торчащий из карбюратора.

Этот провод относится к экономайзеру принудительного холостого хода.

Если двигатель стоит без нагрузки, по этому проводу поступает сигнал от карбюратора, и ЭПХХ перекрывает подачу топлива.

По проводу винта количества поступает сигнал от карбюратора и ЭПХХ прекращает подачу бензина

Работает эта система следующим образом. Когда водитель отпускает педаль акселератора, заслонка перекрывает поток воздуха, рычаг управления возвращается в исходное положение и упирается в регулировочный винт количества.

К этому винту и подсоединён провод. Касание рычагом винта — это и есть сигнал , посылаемый на ЭПХХ для прекращения подачи топлива.

Правильная настройка устройства

Чтобы правильно настроить Солекс 21083, выпускаемый ДААЗ, необходимо использовать регулировочные винты. При их вращении устанавливаются необходимые обороты холостого хода. Если брать конкретную марку авто, то настройка карбюратора ВАЗ 2108 производится на 650 оборотах за минуту.

Подача горючей смеси регулируется двумя винтами: количества и качества. Первый винт вкручивается в средней части карбюраторного устройства. Своим наконечником он нажимает на дроссельную заслонку первой камеры. Благодаря этому увеличивается объём топливной смеси, которая поступает в цилиндры двигателя. Обороты мотора при этом увеличиваются. При выкручивании данного винта число оборотов уменьшается.

Винт качества закручивается снизу. Его конус перекрывает выходное отверстие для горючего, наполняющего систему холостого хода. Изменение диаметра отверстия позволяет регулировать дозировку топливной смеси.

• камера холостого хода;
• дозирующая система;
• экономайзер мощностных режимов;
• насос диафрагменного типа;
• топливный фильтр.

Чтобы система обогащения устройства ДААЗ не забивалась, необходимо вовремя делать соответствующий ремонт, который состоит из промывки и продувки топливного канала.

Установка уровня поплавковой камеры

В первую очередь, необходимо обратить внимание на уровень топлива в поплавковой камере. Процедура регулировки следующая:

Процедура регулировки следующая:

Необходимо завести двигатель и аккуратно подавать газ, чтобы проверить эффективность работы карбюратора;
Снимаем воздушный фильтр с карбюратора и топливный шланг.
Отвинчиваем 5 болтов и снимаем крышку карбюратора. Обязательно вертикально, дабы не повредить его поплавки. Размещаем данную крышка на какой-либо ровной поверхности.
При снятии крышки карбюратора уровень топлива должен быть на отметке красных линий. Необходимо измерить глубину топлива. Этот показатель должен составлять около 29 мм. Процедуру следует проводить сразу после снятия крышки карбюратора, поскольку бензин имеет свойства испаряться.
Необходимо отрегулировать высоту поплавков. Измеряем расстояние от картонной прокладки крышки карбюратора до верхней части каждого поплавка.
Рекомендуемый показатель составляет 34 мм. При необходимости нужно подгибать рычаги и язычок поплавка.
Приступаем к регулировке полного хода поплавков. Допустимый подъем нижнего угла поплавка составляет 15 мм, а полный ход поплавка – 25 мм

Обратите внимание, чтобы кромки поплавков находились параллельно привалочной поверхности крышки.

Основные виды жиклеров и их подбор

Промышленностью выпускается 2 вида жиклеров карбюратора, которые входят в каждый ремкомплект:

Они изготавливаются для каждой камеры устройства. Выбор жиклера зависит от сечения большого и малого диффузора карбюратора. Комплекты для ремонта выпускаются разные — для каждой модели и марки автомобиля. Детали отличаются по диаметру отверстия. Как отрегулировать правильную работу мотора – информация необходимая каждому владельцу автотранспорта.

https://youtube.com/watch?v=9YsPr_IfCdo

Довольно часто карбюратор Солекс устанавливают на автомобили других марок, с наиболее мощными двигателями. В таком случае машина будет работать с перебоями, потому что вазовские жиклеры не смогут качественно выполнять свою работу — из-за диаметра, недостаточного для подачи обогащенной смеси.

Нередко автолюбители для лучшего разгона и динамичной езды устанавливают топливную деталь большого размера. В этом случае не следует забывать об увеличении расхода топлива. Также увеличенный диаметр жиклера на несколько порядков не всегда сможет дать хороший результат. Как подобрать жиклеры, сможет подсказать таблица.

Если объем двигателя 1,6 литра, не следует ставить на него главный жиклер от мощного мотора. Если вас перестал устраивать разгон авто, может следует поискать другую причину, например:

• малый уровень компрессии в одном из цилиндров;
• сбилась регулировка системы зажигания;
• неисправна одна или несколько свечей зажигания;
• требуется замена высоковольтных проводов.

Это только некоторые причины и неисправности, устранив которые, вы снова получите резвый автомобиль. Мнения о переделке жиклеров у автолюбителей разные, но большинство считает, что не стоит этого делать. Иногда, любители экономии устанавливают жиклеры, размеры которых меньше рекомендованных. В таком случае получается экономичное, но очень слабое авто, которое будет очень долго разгоняться. Не следует жиклеры карбюратора Озон устанавливать в карбюратор Форда. Они должны стоять на классике Жигулей.

Принцип работы карбюратора

Карбюратор предназначен для снабжения силового агрегата воздушно-топливной смесью при различных режимах работы. Устройства семейства солекс состоят из крышки и корпуса, в котором расположены следующие части:

1. Поплавковая камера с механизмом балансировки уровня для обеспечения постоянства давления бензина, проходящего через жиклеры в дозирующие системы.
2. Насос-ускоритель. Осуществляет впрыск топлива при резком открытии дроссельной заслонки, и связан с ней механическим приводом.
3. Экономайзер. Обогащает смесь при полной нагрузке. На солексе работает с пневматическим приводом.
4. Эконостат. Работает только на высоких оборотах, когда дроссельная заслонка полностью открыта, а двигателю требуется обогащенная смесь для максимальной мощности.
5. Пара камер с диффузорами, в которых образуется воздушно-топливная смесь.

Внутри крышки находятся:

1. Пара штуцеров для подачи бензина и возврата его излишков.
2. Шпильки для крепления воздушного фильтра.
3. Игольчатый клапан поплавковой камеры.
4. Электромагнитный клапан эконостата.
5. Воздушная заслонка.

При запуске двигателя воздушную заслонку перекрывают, обеспечивая поступление в цилиндры обогащенной смеси. После прогрева мотора подсос убирают, и карбюратор начинает работать в основном режиме. Подача топлива в поплавковую камеру и его уровень регулируется игольчатым клапаном, откуда бензин по каналам в корпусе идет к главному жиклеру и в первую камеру. Регулировка подачи смеси в цилиндры осуществляется дроссельной заслонкой, а при резком нажатии на акселератор принудительно задействуется вторая камера.

Настройка и регулировка

Первым делом двигатель прогревается до момента включения вентилятора. Далее на слух винтами количества подкручиваются обороты. Работа должна быть ровной, при резком нажатии на педаль газа провалы отсутствовать, а обороты при этом расти быстро и плавно. Винтом качества регулируется количество выхлопных газов. В идеале из выхлопной трубы в сухое время года не должно быть видно никаких выходящих газов (они-то будут, но не видимы глазу, если всё работает правильно). Всё тоже можно сделать, глядя на показания тахометра. К сожалению, на многих моделях советских автомобилей он отсутствует в принципе, поэтому чаще всего настройку придётся делать всё же на слух.

Для полной регулировки, прочистки и настройки карбюратор снимается с автомобиля. Порядок действий при снятии устройства с автомобиля:

снимаются воздушный фильтр и его корпус;

отсоединяются все трубки и тросики;

снимается проводок ЭПХХ;

откручиваются гайки.

Если не уверены, что будете в состоянии поставить всё обратно, все крепления перед отсоединением можно сфотографировать, например, на камеру мобильного телефона.

Позаботьтесь о месте, где будут выполняться работы. Оно должно быть проветриваемым, свободным от различных взвесей, стол вытерт и покрыт тканью или старыми газетами. Перед глазами лучше иметь схему карбюратора. Раскладывать мелкие детали желательно в различные баночки и коробочки строго по порядку. Приготовьте ёмкость для растворителя марки «646». Приобретите ремкомплект для Вашего карбюратора, стоит он сущие копейки.

Порядок работы:

смотрим на поплавки. Они должны быть параллельны друг другу. При наличии любых механических повреждений без раздумий заменяйте на новые. Игольчатый клапан должен свободно ходить в гнезде, при этом шарик не должен нигде задерживаться;

протираем крышку от неизбежной грязи и масла, для этого используем ванночку с растворителем. Можно оставить на некоторое время «откиснуть»;

• пусковое устройство просто протирается, в противном случае можно нарушить правильную работу всевозможных втулок и рычагов;
• жиклёры и трубки очищаются растворителем, затем выдуваются сжатым воздухом. При промывании жиклёров помните о том, что крайне не рекомендуется использовать ветошь, тряпки и т.д., так как отверстия забиваются очень легко;

корпус очищается аналогичным способом: кинуть в растворитель и дать отмокнуть, далее продуть. Если заметили какие-либо повреждения в местах прилегания, придётся менять его целиком;

следующим шагом осмотрите ускорительный насос. Аналогично — недопустимы заедания, просадки, шарик должен перемещаться без затруднений;

экономайзер должен ходить легко, а диафрагма без повреждений. Если есть подозрения, заменяем её на новую из ремкомплекта;

• собираем в обратном порядке. При этом используем новые прокладки, кольца, шпильки, меняем топливный фильтр. Новые жиклёры лучше оставить до лучших времён, если к предыдущим не было никаких вопросов, так как велика вероятность ошибиться, да и брак в ремкоплектах встречается часто;
• устанавливаем карбюратор на автомобиль, подключаем все трубки и пробуем завестись. С первого раза может ничего и не получиться, хотя это и редкое явление, обычно заводится сразу, правда, работать будет нестабильно. Если порядок сборки был соблюдён, это не беда;
• чтобы не сбиться, закручиваем винты качества и оборотов до конца.

Дальнейший порядок настройки аналогичен действиям, сделанным до снятия карбюратора и промывки с заменой неисправных частей. Нормальные обороты полностью прогретой машины: 800-900 зимой, 900-1000 летом.

В заключении можно сказать, что карбюратор «Солекс» один из лучших, если не лучший среди всех отечественных изделий. При грамотной настройке и своевременном обслуживании он будет показывать отличные результаты на протяжении всего срока службы.

Таблица жиклёров карбюратора «Солекс 21083»

Также посмотрите видео по настройке карбюратора
«Солекс 21083»

Солекс 21083 – базовая модель карбюратора для двигателей с бесконтактной системой зажигания. Он имеет две системы дозирования, систему холостого хода, ускорительный насос диафрагменного типа, устройство запуска.

Среди владельцев ВАЗ семейства 2108-2109 этот карбюратор пользуется огромной популярностью из-за своей универсальности. Произведя элементарные доработки, его можно приспособить под двигатель любой модификации объемом, не превышающим 1,5 см 3 .

Штатные модели карбюраторов

Различные модели карбюраторов ориентированы на экологию, снижение расхода или максимальную динамику автомобиля. Карбюраторы также создавались для двигателей разного объема. Некоторые модели карбюраторов с одного силового агрегата можно запросто установить на другой, а в некоторых случаях потребуются переделки.

Карбюратор ДААЗ/Weber

Карбюраторы ДААЗ (Дмитровский Автоагрегатный Завод) 2101, 2103 и 2106 были продуктами, которые производились благодаря наличию лицензии фирмы Weber. По этой причине модели называют как карбюратор ДААЗ, так и карбюратор Weber, но понимают одинаковое устройство. Указанные модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

Карбюратор Озон

Модели ВАЗ 2105-2107 получили усовершенствованные карбюраторы ДААЗ. Данная модель карбюратора еще называется Озон. Карбюратор Озон получил название благодаря своей экологичности. Полностью исправный и настроенный карбюратор Озон позволяет снизить расход от 7-и до 10-и литров бензина на сотню километров сравнительно с Вебер и способен обеспечить неплохую динамику.

Среди минусов этой модели отмечена конструкция карбюратора. Процесс активной эксплуатации приводит к ряду проблем с вторичной камерой. Открытие камеры происходит не механически, а благодаря пневматическому клапану.

Карбюратор Solex

Не меньшую популярность имеет модель карбюратора ДААЗ 21053, который является лицензионной продукцией фирмы Solex. Карбюратор зарекомендовал себя экономным и одновременно динамичным решением при установке на двигатели «классики». Конструкция этой модели сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Solex имеет систему обратной подачи горючего (обратку). Благодаря такому решению излишки бензина попадают обратно в бензобак. Обратка позволяет экономить около 400-800 грамм бензина на сотню пройденных километров.

История и устройство – чем примечателен ВАЗ 21083?

В конце 80-х, когда с конвейера сошел первый ВАЗ 21083, карбюраторный тип двигателя был монополистом – об инжекторах на ВАЗ тогда еще даже не мечтали. Эта модель с первых дней получила высокие оценки водителей как одна из лучших в серии ВАЗ. Однако тогда мало задумывались о цене бензина, чего не скажешь сейчас.

Впервые карбюраторы Солекс были применены во Франции, там же они и получили свое название. На заводах отечественного рынка переделали данный вид устройства и внесли некоторые изменения и доработки. Карбюратор типа Солекс начали устанавливать на автомобили практически сразу с первыми выпусками этой модели ВАЗ.

Самым заметным изменением в конструкции двигателя стала установка карбюратора не вдоль, как в предыдущих моделях ВАЗ, а поперек. Изменить конструкцию двигателя под капотом пришлось из-за того, что необходимо было улучшить и сделать более устойчивой работу двигателя в автомобиле при большом подъеме и резком спуске. Позже этот тип карбюратора стали применять и устанавливать на всех автомобилях ВАЗ.

Устройство, настройка и тюнинг агрегата

Что внутри?

Прибор имеет две камеры с дозировкой, систему холостого хода, пусковой механизм с полуавтоматом, ускорительный насос, экономайзер, характеризуется наличием небольшого (21*23) сечения диффузоров. Уникальность этой модели заключается в возможности ее заточки под определенное значение диффузоров.

Особенности настройки

Карбюратор Солекс 21083, устройство которого приведено в прикладываемой инструкции, начинают настраивать с установления уровня в поплавковых камерах. Поэтапные операции его настройки в зависимости от типа прибора доступно описаны в руководстве пользователя.

Следующий шаг — регулировка оборотов холостого хода. Она предусматривает следующие операции:

• болт «качества» перемещается в состояние 5-6 оборотов, для этого его сначала надо выкрутить из крайнего закрученного положения;
• болт «числа» оборотов необходимо выкручивать до отсутствия разряжения в вакуумной трубке, ведущей к распределителю зажигания. Далее необходимо проконтролировать в работающем и хорошо прогретом двигателе присутствие холостых оборотов в интервале 500-1500 об/мин;
• если обороты выше параметра 800, но необходимо их уменьшить до 800 выкручиванием болта «числа», при меньшем значении – оставляют положение болта без изменений;
• медленно закручивается болт «качества» до стабилизации работы двигателя и достижения наибольшего «обеднения» смеси (чем больше закручен болт, тем смесь становится «беднее» — с меньшим количеством оксида углерода в выбросах);
• винтом «числа» оборотов устанавливаются значения холостых оборотов — в теплое время года 800-900 об./мин., в холодное время – 900-1000 об/мин.

Повышаем эффективность

Тюнинг проводится для повышения эффективности работы прибора и состоит из следующих шагов:

• устанавливают новый уровень горючего и меняют иглу клапана;
• удаляют механизм ЭПХХ – он повышает надежность работы мотора, но и увеличивает затраты горючего;
• дорабатывают прибор посредством дроссельного распиливания – уменьшается СО в выхлопах, уменьшаются затраты топлива.

Когда нужна регулировка

Прежде чем браться за отвёртку и начинать крутить винты топливного агрегата, надо уяснить один важный момент. Он заключается в следующем: регулировка карбюратора «Солекс» – это не отдельная операция, а завершающий этап процедуры устранения неисправности либо его плановой очистки. Единственное исключение — ситуация, когда настройки были случайно или по незнанию изменены вами либо кем-то другим.

Карбюратор Solex — общий вид

О перебоях с подачей топливовоздушной смеси в двигатель, связанных с неполадками «Солекса», свидетельствуют такие признаки:

• автомобиль начал глохнуть на холостом ходу;
• расход топлива поднялся сверх нормы и сопровождается нестабильной работой силового агрегата;
• холодный двигатель заводится и сразу глохнет, приходится делать несколько попыток, манипулируя рычагом «подсоса» и педалью акселератора;
• при нажатии на газ возникает «провал», разгонная динамика отсутствует полностью;
• машина глохнет на ходу, когда вы отпускаете педаль акселератора во время движения накатом.

Износ свечей зажигания тоже приводит к повышению расхода бензина и появлению провалов

Момент второй: устранение далеко не каждой неполадки заканчивается настройкой подачи топлива. Подробнее вопрос будет освещён далее, вместе со способами ремонта распространённых поломок карбюратора «восьмёрки». Но в некоторых случаях без регулировки не обойтись:

• после снятия или разборки «Солекса» с целью ремонта;
• по факту результативной очистки либо продувки каналов агрегата;
• после замены колец или всей поршневой группы в двигателе автомобиля;
• в результате перенастройки угла опережения в системе зажигания, замены высоковольтных проводов либо установки новых свечей.

Конструкция и основные системы карбюратора

Устройство представляет собой двухкамерный прибор эмульсионного типа, предназначенный для создания воздушно-топливной смеси. Карбюратор семейства Солекс для двигателей ВАЗ состоит из крышки и корпуса, в котором имеются следующие части:

1. поплавковая камера с балансировкой уровня;
2. насос ускорительный;
3. экономайзер;
4. эконостат;
5. две камеры с диффузорами для образования смеси топлива с воздухом.

В крышке устройства размещаются:

1. два штуцера для подачи топлива и возврата излишков;
2. шпильки для установки воздушного фильтра;
3. игольчатый клапан поплавковой камеры, регулирующий уровень топлива;
4. клапан электромагнитный эконостата;
5. воздушная заслонка системы запуска двигателя.

Использованная разработчиками схема прибора показала высокую эффективность. Карбюратор модели Солекс обеспечивает достаточно высокие технические характеристики переднеприводным автомобилям ВАЗ.

Проверка работоспособности

Насколько успешно вы сделали ремонт и регулировку карбюратора, нужно проверить следующими способами:

1. По стабильности работы двигателя на холостом ходу.
2. По изменению цвета электродов свечей зажигания.
3. По динамике движения автомобиля в разных режимах и экономичности.

Когда все манипуляции по настройке «Солекса» окончены, мотор должен на холостом ходу работать стабильно и без «трясучки». Если это не так, нужно искать причины неполадок в других системах либо ехать к мастеру. При благополучном исходе возьмите двухлитровую пластиковую ёмкость, налейте туда 1 л бензина и закрепите её под капотом. От бутылки проведите 2 шланги до бензонасоса и обратного штуцера карбюратора, затем заведите двигатель и проверяйте машину на ходу до тех пор, пока горючее в ёмкости не закончится. В городских условиях вы должны проехать не менее 12 км, по трассе — 14 км.

После поездки выкрутите свечи и осмотрите электроды. Если они покрыты чёрным налётом, а бензина хватило на десяток километров, закрутите винт качества на 1—2 оборота, соответственно увеличивая частоту вращения пластиковой рукояткой. Потом проверьте машину на ходу ещё раз.

Карбюраторы ВАЗ 2108 «Солекс» — довольно сложные агрегаты. Поэтому не пытайтесь самостоятельно разбирать их до винтика, если не имеете соответствующих навыков и опыта. Также не слушайте советов несведущих автомобилистов, иначе вместо настройки только ухудшите ситуацию и неизбежно попадёте к мастеру, где придётся платить деньги. И последнее: не крутите винт качества смеси без особой причины, это влияет на расход топлива и срок службы свечей зажигания.

Улучшение карбюратора

Если эффективность карбюратора Солекс 21083 вас не устраивает, то вы можете его доработать. Для этого придумано несколько разноплановых вариантов. Попробуем рассмотреть некоторые из них.

Регулировка нового уровня в поплавковой камере, а так же замена иглы клапана.

Такой апгрейд делается для создания более стабильной работы карбюратора. Кроме этого, это позволит прекратить создание, на высокомощных, а так же на переходных режимах, достаточно бедной смеси. Игла имеет большой уровень надежности, а так же она обладает высокими демпфирующими показателями. Благодаря этому заданный уровень оборотов будет находиться на более стабильном уровне.

Распиливание дроссельной заслонки.

Чтобы понизить количество выбросов СО2, нужно уменьшить сечение отверстия в дроссельной заслонке. Благодаря данному действию при движении вашей машины расход топлива снижается на два процента. Ещё одним плюсом станет то, что при холостом ходе распределение топлива по цилиндрам будет более равномерным.

Настойка холостого хода

Инструменты:

• плоская отвертка;
• электронный тахометр.

1. Запускаем двигатель, прогреваем его до рабочей температуры, после чего глушим. Вдавливаем до упора «подсос», максимально открывая заслонку устройства запуска. Подключаем тахометр по тому же принципу.

2. Заводим мотор, включаем все осветительные приборы и вентилятор отопителя на полную мощность.

3. Крутим отверткой винт количества топлива, и добиваемся 750-800 оборотов в минуту.

4. Если таким образом не удалось достичь необходимых оборотов, откручиваем винт качества, до максимального количества оборотов. Далее, вращаем винт количества, настраивая мотор на 900 об/мин. После этого винтом качества снижаем обороты до 800 об/мин.

Детально на видео

Карбюраторные двигатели переднеприводных автомобилей ВАЗ хоть и не есть предел прогрессивной инженерной мысли даже на время их выпуска в серию, но все же, они остаются для многих единственным вариантом. Установка инжектора на карбюраторные восьмерки и девятки — мероприятие дорогое, а толку от него, как практика показала, чрезвычайно мало. Приходится работать с карбюратором и бороться с его врожденными болезнями.
