Замена лампы в противотуманной фаре ларгус

Алгоритм регулировки фар

Для настройки фар Лада Ларгус можно либо обратиться в сервисный центр, либо сделать это самостоятельно. Главная особенность такой процедуры в том, что не имеет значения модель автотранспорта, его модификация и комплектация. Регулировка проводится одинаково как на новых автомобилях, так и на авто с пробегом.

Фиксация данных

Данный этап – диагностический, прежде чем приступить к нему, необходимо подготовить инструменты, установить на штатное место запасное колесо, заправить полный бак. После этого автомобиль устанавливается на ровную горизонтальную поверхность. От того, насколько плоскость ровная, будет зависеть точность показателей функционирования головной оптики. Дополнительно машина должна быть заведена и работать на холостом ходу. Авто следует зафиксировать стояночным тормозом.

Схема регулировки фар

Важно поставить транспортное средство перед ровной стенкой, за неимением таковой подойдёт лист фанеры. Стенка в высоту должна составлять не менее двух метров, а расстояние от любой фары до стены – от 2,8 до 3,2 м. На место водителя укладывается подходящий груз, соответствующий весу до 80 кг

После этого измеряется расстояние от одной фары до другой, высота до земли, и вычисляется средняя величина. Все замеры переносятся с помощью мела или других средств на стенку: так проецируется центр и край свечения

На место водителя укладывается подходящий груз, соответствующий весу до 80 кг. После этого измеряется расстояние от одной фары до другой, высота до земли, и вычисляется средняя величина. Все замеры переносятся с помощью мела или других средств на стенку: так проецируется центр и край свечения.

Процедура настройки

Перед регулировкой рекомендуется покачать кузов, сняв тем самым колебания, в том числе и с амортизаторов. Регулятор корректора выставляется в положении «на одного человека». Включается ближний свет, изучается возможное отклонение светового пучка каждой фары. Под капотом расположены специальные винты, с помощью которых настраивается направление светового потока вверх-вниз и влево-вправо. Ими же выравнивается выход световых пучков. Нужно добиться, чтобы они соответствовали точкам, нанесенным на стенке в вертикальной и горизонтальной плоскости.

Проверка регулировки

Регулировка считается завершенной, если лучи света с каждой фары в точности совпадают с проекциями на стенке. Для закрепления проводится пробный заезд и повторная проверка. Главное в настройке — чтобы световые лучи не ослепляли водителей встречных машин. Но даже после точной регулировки работы фар освещение может быть плохим, и тому есть несколько причин.

Помутнение стекла, из-за чего свет становится недостаточным. Решением этой проблемы станет замена блок-фары или полировка стекла. Для этого можно воспользоваться шлифовальной машинкой и специальной пастой для полировки.

На качество освещения могут влиять особенности фары, например, мощность установленных в ней ламп. Для решения этой проблемы многие прибегают к использованию ксенонового освещения, которое при минимальной мощности дает внушительный световой поток.Нарушением правильного преломления света может стать и трещина на стекле рассеивателя. В таких случаях ремонт нецелесообразен, требуется полная замена элемента.

Регулировка фар

Автовладельцы знают, что процедура регулировки фар Ларгуса своими руками – не самый быстрый и простой процесс. Но она крайне важна, так как от правильности настройки света зависит безопасность тех, кто находится в салоне. О том, что возникла необходимость регулировки освещения головной оптики, могут свидетельствовать сигналы встречных машин: они будут мигать дальним светом, сообщая о том, что вы их ослепляете.

Прежде чем браться за настройку, нужно удостовериться в ее необходимости. Правильный свет обеспечивается следующими условиями:

• исправное состояние амортизаторов;
• оптимальный размер шин и давление в них;
• равномерное распределение нагрузки на разные участки кузова.

При отклонении этих критериев угол свечения будет неправильным. Если же вышеописанных проблем не выявлено, то можно смело переходить к регулированию света.

Как установить противотуманные фары?

Перед началом процедуры по установке комплекта противотуманных фар в бампер Лада Ларгус выполняем ряд подготовительных манипуляций, связанных с предварительной проверкой правильности подключения проводов и работоспособности изделий, а также запасаемся потребным инструментом, набор которого весьма прост.

Монтажная процедура несложна, поэтому смело приступаем к ее реализации.

Открываем капот и обесточиваем сеть путем снятия клемм с АКБ. Теперь можно снимать передний бампер, что позволит корректно установить и подключить противотуманные фары, а также закрепить проводку. Откручиваем снизу винты, которыми этот элемент удерживается на кузове LADA Largus. То же проделываем с болтами под капотом и саморезами в колесных арках

Повышенное внимание адресуем двум, спрятавшимся в углах бампера болтам, поскольку без их «капитуляции» он не поддастся съему, ведь его не «отпустят на волю» крылья. Чтобы победить эти крепежные компоненты воспользуемся отверткой. Во время манипуляции аккуратно отводим подкрылок, чтобы не мешал нашим действиям

Съем бампера выполняем аккуратно, потянув его строго вперед (по ходу движения). Далее, удобно расположив кузовное изделие, выполняем демонтаж заглушек. На внутренней поверхности бампера отцепляем фиксирующие компоненты, после чего заглушки легко извлекаются. Помещаем в ниши бампера новые ПТФ и приступаем к их надежному креплению. Это выполняем посредством винтов, которыми прикручиваем светотехнические устройства к кузовному элементу. Теперь по внутренней полости бампера прокладываем проводку и фиксируем ее с помощью скотча и стягивающих хомутиков. Делаем это на обеих сторонах кузовного элемента. Минусовые провода скрепляем с кузовом, который выступает в качестве «массы» автомобиля Лада Ларгус. Устанавливаем бампер и фиксируем его указанным перечнем крепежа, действуя в обратном порядке. Далее потребуется вывести концевые участки проводов ПТФ в подкапотную зону. При прокладке также применяем скрепляющие стяжки. Перемещаемся в салон и выбираем место для крепления заранее приобретенной кнопки включения ПТФ. Саму кнопку можно врезать в понравившийся участок панели, что будет более эстетично в сравнении с фиксацией ее на поверхности салонного элемента. Концы проводки, прикрепленные к выводам кнопки, направляем к монтажному блоку с реле и предохранителями. Вспомнив о кабельных концах ПТФ, подводим их также в район дислокации блока, который располагается по левый бок от рулевой колонки. Действуем по положениям инструкции, прилагаемой к комплекту оптики. Выполняем все коммутационные манипуляции, соединяя провода, как обозначено в схеме инструкции. В завершении проверяем работоспособность новых световых устройств и при потребности регулируем корректность направления светового пучка

Во время манипуляции аккуратно отводим подкрылок, чтобы не мешал нашим действиям. Съем бампера выполняем аккуратно, потянув его строго вперед (по ходу движения). Далее, удобно расположив кузовное изделие, выполняем демонтаж заглушек. На внутренней поверхности бампера отцепляем фиксирующие компоненты, после чего заглушки легко извлекаются. Помещаем в ниши бампера новые ПТФ и приступаем к их надежному креплению. Это выполняем посредством винтов, которыми прикручиваем светотехнические устройства к кузовному элементу. Теперь по внутренней полости бампера прокладываем проводку и фиксируем ее с помощью скотча и стягивающих хомутиков. Делаем это на обеих сторонах кузовного элемента. Минусовые провода скрепляем с кузовом, который выступает в качестве «массы» автомобиля Лада Ларгус. Устанавливаем бампер и фиксируем его указанным перечнем крепежа, действуя в обратном порядке. Далее потребуется вывести концевые участки проводов ПТФ в подкапотную зону. При прокладке также применяем скрепляющие стяжки. Перемещаемся в салон и выбираем место для крепления заранее приобретенной кнопки включения ПТФ. Саму кнопку можно врезать в понравившийся участок панели, что будет более эстетично в сравнении с фиксацией ее на поверхности салонного элемента. Концы проводки, прикрепленные к выводам кнопки, направляем к монтажному блоку с реле и предохранителями. Вспомнив о кабельных концах ПТФ, подводим их также в район дислокации блока, который располагается по левый бок от рулевой колонки. Действуем по положениям инструкции, прилагаемой к комплекту оптики. Выполняем все коммутационные манипуляции, соединяя провода, как обозначено в схеме инструкции. В завершении проверяем работоспособность новых световых устройств и при потребности регулируем корректность направления светового пучка.

Особенности противотуманных фар на Ларгус

Если рассматривать российский универсал Лада Ларгус, то для него ПТФ имеют конструктивные различия в зависимости от периода нахождения модификации на конвейере. Некоторые комплектации («Норма») не оснащаются данной светотехникой, поэтому перед приобретением владельцу Лада Ларгус следует заглянуть в бампер и убедиться в присутствии соответствующих ниш под ПТФ. Обычно они закрыты специальными заглушками. Все присутствующие на рынке версии фар изначально укомплектованы лампочками.

Как вариант, можно прибегнуть к установке ксеноновой светотехники. Здесь заранее рекомендуем проконсультироваться в применимости ксеноновой лампы к корпусу фары, поскольку их геометрические особенности могут не совпасть. Если все подходит, то это будет наиболее рациональным вариантом, ведь ксеноновые лампы избавят стекло ПТФ от постоянного растрескивания от температуры нагрева. Также отметим возможность установки светодиодных источников освещения.

Замена лампы ближнего света Лада Ларгус видео

1. Автодомкрат (чтобы поднять авто).
2. Подстилка (чтобы не испачкаться лежа на земле).
3. Отвёртка шлицевая (пистоны поддевать комфортно).
4. Торкс Т 20 (крепежи откручивать/закручивать).

Слева надо открутить 3 самореза и вытащить один пистон, который состоит из 2-х частей. Далее надо поддеть среднюю и вытянуть до упора, после этого получится достать пистон

Подняв большой пистон надо осторожно провернуть щиток в сторону. Теперь лампу надо заменить, выкрутив против часовой стрелки

После замены все надо собрать в обратном порядке. С правой стороны надо скрутить 3 самореза и достать 2 клипсы. Освободить большой пистон, отодвинуть щиток, заменить элементы и все соединить в обратном порядке. Вот так просто можно самостоятельно выполнить ремонт. Для регулирования ПТФ на Ларгусе присутствует специальный винт. При помощи плюсовой отвертки, возможно, отрегулировать расположение противотуманки. Отверстие располагается на маске ПТФ. Процедура достаточно простая, но если нет уверенности в собственных силах, то правильно будет обратиться к профессионалам.

Процесс замены ламп

Как заменить лампочку ПТФ? Процесс этот в Лада Ларгус довольно прост, хотя и требует некоторой разборки авто. Поэтому, кроме лампочек, необходимо запастись:

1. Ключом Torx на 20.
2. Балонником на 17 (необязательно, но это упрощает работу).
3. Хлопковыми перчатками или чистой хлопковой тканью.

Загоняем автомобиль на яму или эстакаду, хотя при желании заменить лампочки в ПТФ Лада Ларгус вполне реально при помощи домкрата и на голой земле. Правда, придется поваляться в грязи, но что делать – в дороге выбирать не приходится.

Чтобы добраться до противотуманных фонарей, необходимо снять подкрылки. Для большего удобства я бы рекомендовал снять колесо: это не займет много времени, но работать будет намного удобнее.

Снятое колесо в Ладе Ларгус существенно упрощает доступ к подкрылку

Теперь вооружаемся ключом T-20 и отворачиваем 4 винта крепления подкрылка к бамперу и крылу.

Отгибаем переднюю часть подкрылка и получаем доступ к противотуманке Ларгуса.

Отключаем от противотуманки колодку питания, для чего отжимаем фиксатор, а саму колодку просто выдергиваем.

Берем противотуманную лампочку за патрон и поворачиваем против часовой стрелки на четверть оборота. Теперь ее можно снять. Осталось разобраться, как поменять сгоревшие лампочки в ПТФ на новые.

Важно! Прежде чем приниматься за установку новой лампы, нужно надеть чистые хлопчатобумажные перчатки. В противном случае пот и жир с пальцев, оставшиеся на колбе, быстро выведут осветительный прибор из строя

Это правило нужно неукоснительно соблюдать при работе с любыми галогенными источниками света.

Итак, надеваем перчатки, извлекаем новую лампу из коробки и устанавливаем на место сгоревшей, зафиксировав ее поворотом на 45 градусов по часовой стрелке. Подключаем колодку питания, проследив, чтобы фиксатор защелкнулся. Устанавливаем подкрылок, а затем и колесо на свои места.

Блок-фары

Конструктивно каждая блок-фара универсала «ЛАДА Ларгус» состоит из двух секций. В одной размещаются:

• «габаритная» лампа (W5W).
• двухнитиевая лампа ближнего и дальнего света (тип Н4);

Рядом находится секция, в которой расположена лампа PY21W указателя поворотов.

Демонтируют блок-фару в том случае, когда она повреждена или ее нужно доработать (тюнинг).

Замена блок-фары

Перед тем как приступить к работам, связанным с заменой блок-фары, необходимо:

1. Зафиксировать универсал при помощи ручного тормоза.
2. Вынуть ключ из замка зажигания.
3. Снять провод «минус» с клеммы аккумуляторной батареи.

Демонтаж блок-фары универсала «ЛАДА Ларгус» начинают, предварительно сняв передний бампер. Эта операция подробно показана на видеостранице:

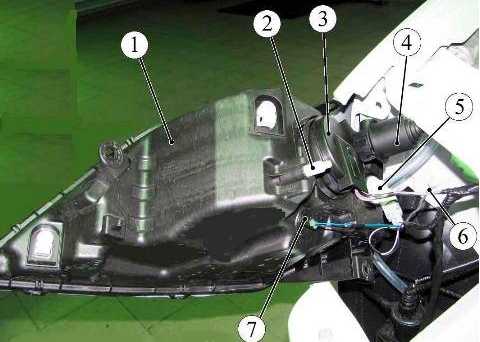

После этого откроется доступ к элементам крепежа в нижней части корпуса. Далее, необходимо отключить электрические провода:

• идущие к лампе типа Н4. Для этого снимают крышку3 и отсоединяют колодки;
• снять патроны ламп указателя поворотов 5 и габаритов 7;
• достать из корпуса фары исполнительный механизм гидрокорректора фар (при наличии), для чего сдвинуть пыльник 4 вдоль троса и отщелкнуть крепежную защелку.

Это интересно: Как покрыть машину жидким стеклом своими руками в 3 простых этапа и 10 полезных советов

после этого нужно вывернуть крепежные болты (поз. 1, 3 и 4), расположенные по периметру корпусной детали (2);

выдвинуть корпус блок-фары немного вперед и снять его.

Новая блок-фара устанавливается в обратной последовательности, выдерживая равномерный зазор между корпусом 2 и кузовными деталями.

Регулировка светового потока

После проведения каких-либо работ, связанных с головной оптикой автомобиля «ЛАЛА Ларгус», в обязательном порядке проверяют и регулируют (при необходимости), направление светового потока включенных ламп. Для этого лучше всего обратиться на специализированную СТО, оснащенную специальными приборами и укомплектованную квалифицированными специалистами. Однако, в случае крайней необходимости такую операцию можно осуществить самостоятельно и без наличия необходимых приборов. На практике существует несколько способов проверки и регулировки света фар. С одним из них можно ознакомиться, посмотрев видеоролик:

Замена ламп в блок-фаре

Среди внезапно возникающих неисправностей, с которыми встречаются практически все автовладельцы, одно из первых мест занимает выход из строя источников света головной оптики. К ним относятся лампы:

• ближнего/дальнего света;
• указателя поворотов;
• указателя габаритов.

Все они находятся внутри отдельно взятой фары и поменять их в случае необходимости особого труда не составляет.

Замена лампы ближнего/дальнего света

Меняют лампу ближнего/дальнего света в блок-фаре LADA Largus в следующем порядке:

вынимают защитную крышку;

отключают колодку с проводами;

• вытаскивают резиновый уплотнитель;
• нажимая на пружинный держатель, выводят его из-под фиксатора;

осторожно отпустив держатель, аккуратно достают сгоревшую лампу

Новую лампу вставляют в отверстие отражателя и закрепляют с помощью штатного крепежа. Затем все снятые детали возвращают на свои места.

Внимание! В «Ладе Ларгус» используются галогеновые источники света, к стеклянной поверхности которых прикасаться не рекомендуется. Во избежание потемнения колбы при нагреве, их рекомендуется держать за цоколь

Замена лампы указателя поворотов

Для того чтобы сменить неисправную лампу, установленную в отсеке указателя поворотов, необходимо:

аккуратно отжать пластмассовый фиксатор разъема;

Это интересно: Режим труда и отдыха водителей: основные правовые положения на 2020 год

отключить разъем с проводами бортовой электросети;

изъять патрон с лампой из гнезда блок-фары, вывернув его по (левая лампа) или против (правая лампа) часовой стрелки;

нажав и вывернув лампу против часовой стрелки, вынимаем ее.

Новая лампа устанавливается в обратной последовательности.

Замена лампы указателя габаритов

Сгоревшая бесцокольная лампочка, установленная в указателе габаритов, меняется следующим образом:

• отсоединяют колодку с электрическими проводами от патрона;
• проворачивают патрон по (левая лампа) или против (правая лампа) часовой стрелки и вынимают его из корпуса блок-фары;

новую лампу ставят на место сгоревшей.

Патрон возвращают в штатное гнездо, выполнив все операции в обратном порядке.

Замена лампы в ПТФ

Стандартные противотуманные фары Лада Ларгус – галогеновые, с цоколем H11. Чтобы поменять вышедшую из строя лампочку, вовсе не обязательно обращаться за помощью к специалистам. Демонтировать сгоревший элемент можно своими руками, если действовать по инструкции. В зависимости от условий эксплуатации выберите один из перечисленных ниже типов галогенных ламп для ПТФ:

• стандартная на 12В и 55Вт;
• с повышенной светоотдачей;
• имитирующая ксенон.

Последние – это все те же обычные лампы с желтоватым спектром, но колба окрашена в синий, в результате получается яркий белый луч с увеличенной светоотдачей до 5000 К. Иногда ПТФ служат как дневные ходовые огни, в таком случае целесообразно поставить светодиоды.

Замена лампы ПТФ выполняется следующим образом:

1. На левой стороне откручиваются три самореза, и извлекается клипса крепления фартука снизу. Не снимая его, нужно повернуть в сторону. Теперь доступ к лампе открыт: следует выкрутить ее против часовой стрелки и извлечь. Установить новую деталь и повторить все действия в обратном порядке.
2. Немного по-другому выглядит замена на правой стороне. Здесь также откручиваются три самореза, но извлечь нужно две клипсы. Затем вытаскивается пистон и отводится в сторону щиток. Дальнейший процесс замены идентичен предыдущей инструкции.

Противотуманные фары не могут использоваться как головной свет, так как имеют гораздо меньшую дальность свечения. Их главная задача – улучшить восприятие дорожного покрытия в условиях недостаточной видимости. Включенные ПТФ заметны встречным водителям больше, чем фары ближнего света. Другое дело, если идёт дождь или снегопад: в таких ситуациях противотуманные фары не спасут, и надеяться на них не стоит. При самостоятельной установке необходимо учитывать, что если расположить их высоко, то освещенность в тумане будет недостаточной из-за увеличенного отражения воздушно-капельной взвеси в спектре света.

Комплектующие на Ларгус — смена противотуманки

У нас вы можете заказать детали на Ларгус, противотуманки лампы или другую продукцию мы поставим в Москве и области. Автофара на авто Ларгус снимается в случае поломки. Как поставить противотуманки? Комплектующие меняются аналогично с обеих сторон. Автофару, возможно, отрегулировать, изменив угол пучка света от неё. Для регулирования применяется винт и гайка. Чтобы снять автофару, надо убрать передний подкрылок, отжать фиксатор крепежа колодки и отсоединить ее от цоколя.

Затем надо вывернуть винты и достать автофару из кронштейна на автобампере. Установка осуществляется в обратном порядке. Если есть навыки ремонта машины, то сделать это будет не проблематично. Если вы сомневаетесь, обратитесь в автомастерскую. Предлагаем пройти в каталог на сайте и выбрать подходящие детали для машины ВАЗ Лада. проконсультироваться по возникшим вопросам можно бесплатно. Приятного выбора!

Сегодня мы расскажем вам как заменить лампочки в противотуманных фарах на Лада Ларгус. Наш мануал несколько отличается от того, что приводится в официальной «мурзилке» — руководстве по эксплуатации. Но как мы считаем это гораздо более удобный и легкий способ замены ламп в ПТФ Ларгуса. Для этого вам потребуется: домкрат (чтоб немного приподнять машину — так удобнее), подстилка какая-нибудь (чтоб не на голой земле лежать), отвёртка шлицевая (пистоны поддевать удобно) и торкс Т20 (саморезы откручивать и закручивать). Левая сторона. Откручиваем 3 самореза и вытаскиваем один пистон (пистон состоит из 2-ух частей. Поддеваем среднюю и вытягиваем до упора, после этого получится вытащить пистон).

Не вынимая большой пистон аккуратно проворачиваем щиток в сторону.

Проворачиваем лампу против часовой стрелки и вытаскиваем из фары.

Откручиваем 3 самореза и вынимаем 2 пистона.

О попутных неисправностях

Отказывающийся исполнять свою функцию осветительный прибор любого назначения может сигнализировать владельцу Лада Ларгус о неисправности предохранителя. Если обнаруживается факт перегорания перемычки в плавкой вставке, то такой элемент требует безоговорочной замены, подразумевается и замена габаритной лампочки. Выполнить это весьма просто. Монтажный блок расположен в левом краю панели салона в непосредственной близости от узла переключения режимов световых устройств. Здесь находятся вставки с номерами F1 — F39. За обеспечение работы ближнего и дальнего света отвечают предохранители с номерами №9 и №10, соответственно для левой и правой фар авто Лада Ларгус.

Недостаточный контакт на клеммах в предохранительном блоке также может создавать проблемы с нормальным функционированием компонентов головной оптики.

Возможны случаи преждевременного перегорания контакта внутри самой лампы или банального окисления контактов с массой. Последний вариант легко устраним. Для этого необходимо произвести тщательную очистку контактирующих поверхностей кабельных наконечников. Подойдет металлическая щетка.

Если указанные способы не дают желаемого результата и работоспособность световых приборов Лада Ларгус не восстановлена, то потребуется обратиться к профессионалам для более тщательной диагностики причин неисправностей и последующего их устранения.

Пошаговая инструкция по замене

После того, как перегоревшая лампа извлечена, необходимо выполнить следующие действия:

• надеть медицинские или чистые тканевые перчатки;
• взять за цоколь новую лампу H4 и вставить ее в патрон;
• аккуратно протереть колбу чистой тряпочкой, смоченной в спирте;
• установить патрон со светильником в гнездо и закрепить его фиксатором;
• поставить на место резиновый пыльник и крышку.

Важно проследить, чтобы защитные элементы были прикреплены плотно, без перекосов и щелей. Во время тряски и вибрации неправильно установленная крышка с пыльником отвалятся и оставят патрон без защиты от внешних воздействий и влаги

Протереть колбу спиртом необходимо, так как галогеновые приборы во время работы сильно нагреваются. Следы жира или пота от рук образуют темные пятна и станут причиной досрочного разрушения светильника. Это важный момент, поэтому надо заранее приготовить спирт и чистую ветошь.

Особенности противотуманных фар на Ларгус

Если рассматривать российский универсал Лада Ларгус, то для него ПТФ имеют конструктивные различия в зависимости от периода нахождения модификации на конвейере. Некоторые комплектации («Норма») не оснащаются данной светотехникой, поэтому перед приобретением владельцу Лада Ларгус следует заглянуть в бампер и убедиться в присутствии соответствующих ниш под ПТФ. Обычно они закрыты специальными заглушками. Все присутствующие на рынке версии фар изначально укомплектованы лампочками.

Как вариант, можно прибегнуть к установке ксеноновой светотехники. Здесь заранее рекомендуем проконсультироваться в применимости ксеноновой лампы к корпусу фары, поскольку их геометрические особенности могут не совпасть. Если все подходит, то это будет наиболее рациональным вариантом, ведь ксеноновые лампы избавят стекло ПТФ от постоянного растрескивания от температуры нагрева. Также отметим возможность установки светодиодных источников освещения.

Замена лампы

См. также Применяемые лампы

Работу удобно выполнять на смотровой канаве или эстакаде, но можно обойтись и домкратом.

Снимаем колесо и грязезащитный щиток со стороны заменяемой лампы.

Отворачиваем снизу два самореза крепления подкрылка к бамперу (ключ Torx T-20)

и такой же саморез в арке

и один саморез крепления подкрылка к переднему крылу

Остальные саморезы можно не откручивать. Отгибаем подкрылок и заводим его край за тормозной суппорт

Доступ к противотуманной фаре открыт.

Отжав пластмассовый фиксатор колодки проводов, снимаем разъём. (Фиксатор колодки проводов можно отжимать отвёрткой)

Повернув лампу против часовой стрелки

Вынимаем лампу из корпуса противотуманной фары

Устанавливаем новую лампу Н11 в обратной последовательности.

Хочу поделиться способом, каким я меняю лампы в ПТФ. Для этого мне требуется: домкрат (чтоб немного приподнять машину — так удобнее), подстилка какая-нибудь (чтоб не на голой земле лежать), отвёртка шлицевая (пистоны поддевать удобно) и торкс Т20 (саморезы откручивать и закручивать).

Левая сторона. Откручиваем 3 самореза и вытаскиваем один пистон.

Не вынимая большой пистон аккуратно проворачиваем щиток в сторону…

Вот она — наша лампа, установленная в фаре.

Проворачиваем лампу против часовой стрелки и вытаскиваем из фары.

Меняем лампу, собираем всё обратно и переходим на правую сторону. Откручиваем 3 самореза и вынимаем 2 пистона.

Без снятия этого большого пистона я не сумел лампу заменить.

Щиток полностью не вытаскивал — оставил на защёлках, держащих его сзади.

Вот и лампа

Старые лампы отправляются на заслуженный отдых.

Спасибо за внимание. P.S

Кстати, может кому пригодится — регулировка противотуманок осуществляется вращением винта с «головкой» под всё тот же торкс Т20 (А то я по незнанию каких только отвёрток туде не совал). По часовой стрелке крутим — пучок света ПОДНИМАЕТСЯ

P.S. Кстати, может кому пригодится — регулировка противотуманок осуществляется вращением винта с «головкой» под всё тот же торкс Т20 (А то я по незнанию каких только отвёрток туде не совал). По часовой стрелке крутим — пучок света ПОДНИМАЕТСЯ.

Это интересно: Как поменять лампочку передних и задних габаритов ВАЗ 2112

Как выбрать осветительный элемент

Ассортимент ламп для установки в автомобильные фары очень обширен. Однако, имеется два фактора, существенно ограничивающих возможности выбора:

• конструкция блок-фары, не позволяющая применять любые понравившиеся варианты;
• требования правил, прямо запрещающие установку любых элементов, отличающихся от тех, которые были изначально использованы производителем.

В автомобиле Лада Ларгус функции ближнего и дальнего света выполняет одна двухнитевая галогеновая лампа. Это удобно, так как позволяет сэкономить пространство под капотом и уменьшить габариты блок-фары. Одна вольфрамовая нить выдает пучок света большей яркости, направленный преимущественно по горизонтали (дальний свет), а вторая создает луч с углом раскрытия 30°, из которых 10° направлены выше горизонтали, а остальные 20° — ниже нее.

Возможность уменьшить размер блок-фар оборачивается необходимостью менять лампочку при выходе из строя любой нити, даже если втора работает вполне устойчиво. Кроме этого, всегда приходится менять обе лампы, левую и правую, поскольку для качественной подсветки нужен комплект из двух подобранных по характеристикам светильников.

Цоколь ламп Лада Ларгус

Дальний и ближний свет реализован с помощью одной лампочки с цоколем h4. Помимо этого для разных позиций использованы следующие типы цоколя:

Кроме того, имеется бесцокольная лампочка C3W, освещающая регулятор печки.

Таблица применяемых ламп в Ладе Ларгус

Рассмотрим, какие лампы устанавливаются для световой сигнализации на Ларгус. Передние лампы:

Передние лампы	Тип	Мощность, Вт
Ближний/дальний свет	H4	60/55
Передний поворот	PY21W	21
Габариты	W5W	5
Противотуманные фары	Н11	55
Боковые габариты	WY5W	5

Задние лампы	Тип	Мощность, Вт
Указатели поворота	PY21W	21
Габариты и сигнал торможения	P21/5W	21/5
Противотуманный свет	P21W	21
Задний ход	P21W	21
Дополнительный стоп-сигнал	P21W	21
Лампа освещения номерного знака	W5W	5
Освещение багажника	W5W	5

Освещение салона и служебная подсветка:

Назначение лампы	Тип	Мощность, Вт
Плафон освещения салона	W5W	5
Индивидуальное освещение	W5W	5
Фонарь вещевого ящика	W5W	5
Подсветка прикуривателя	W1.2W	1,2
Подсветка блока вентиляции, кондиционирования и отопления	W1.2W	1,2
Подсветка выключателя аварийной сигнализации	W1.2W	1,2

Лучшие лампы н4 для Ларгуса

Для установки в дальний/ближний свет Лады Ларгус необходимы галогеновые светильники H4, предусмотренные оптикой блок-фар. Наиболее популярные модели:

• Philips X-treme Vision. Яркие лампы, дающие холодный белый свет. Это удобно в хорошую погоду, но в туман или снегопад эффективность освещения резко снижается;
• Philips LongLife EcoVision. Недорогие модели, обладающие увеличенным временем работы;
• Osram Original Line. Всепогодная конструкция с расширенной зоной покрытия;
• Bosch Pure Light. Обладают ярким светом и увеличенным сроком службы.

По свидетельствам пользователей, оптимальный вариант — Bosch Pure Light, самые дешевые и яркие конструкции. Philips X-treme Vision — слишком дорогие и нередко быстро выходят из строя, кроме того, модели vision 130 слишком часто подделываются недобросовестными производителями из стран Юго-Восточной Азии. Изделия фирмы Osram представляют собой средний вариант по характеристикам и длительности службы, но при покупке надо внимательно следить за напряжением питания — многие модели рассчитаны на 24 В.

Что выбрать для замены

Штатная заводская установка — галогенная Н4 лампочка на Ларгусе. Однако современный авторынок предлагает альтернативные варианты для дневной оптики автомобиля. Есть три аналога:

• светодиодные;
• ксеноновые;
• галогенные.

Ксеноновые имеют голубоватое свечение, что неудобно при пасмурной или дождливо-снежной погоде. Галогенные экземпляры светят ярко и тепло. Они относятся к распространенному варианту установки, хотя уступают по мощности другим аналогам. Преимущество светодиодных элементов состоит в том, что они при высокой мощности способны длительное время сохранять энергию.

Как сделать правильный выбор

Для начала обратим ваше внимание на то, что лампочка ближнего света на Ладе Ларгус – это стандартная галогенная Н4. Она имеет в себе две нити и выполняет две функции: обеспечивает как ближний, так и дальний свет

Они не требуют демонтажа либо каких-то других элементов, поэтому замена и установка очень просты. Единственное, что вам нужно – это заранее приобрести новые лампы, возможно, также предохранители и другие элементы, а также необходимо изучить инструкцию.

Можем посоветовать бренды, зарекомендовавшие себя как надежные производители высококачественных ламп, подходящих для Лады Ларгус:

• Bosh;
• Osram;
• Philips;
• Narva;
• также отечественный , продукция которого тоже отлично подойдет для вашей машины. Эти лампы недорогие, зато очень качественные.

Лампочки должны иметь такие характеристики:

• яркость – до 1550 Лм;
• срок эксплуатации – от 2000 до 4000 часов;
• мощность – 45-60 Вт.

Галогенные лампы отличаются желтоватым свечением, но сейчас есть и псевдоксенон, который светит голубоватым. Но у голубоватого свечения есть минусы: они хороши только в сухую погоду. Когда дождь или туман, лучше всего вам подойдет стандартная галогенная лампа. Она обходит даже ксенон и светодиоды, хотя они мощнее. Просто галогеновые лучи не имеют достаточной проникающей способности.

Многие автолюбители предпочитают светодиодные лампы, потому что они мощные и долго сохраняют энергию.

Что нам понадобится для работы

Для того чтобы заменить лампы в фарах Лада Ларгус, нам понадобятся:

• ключ Torx T- 20;
• чистые хлопчатобумажные перчатки;
• лампочки H4 на замену.

Приступаем к замене

Если все готово, то можно начать замену лампочки ближнего света. Для того чтобы получить доступ к блок-фаре Лада Ларгус, необходимо снять пластиковые подкрылки. Берем ключ Torx и отворачиваем винты его крепления.

Перед нами две фары: внизу противотуманная (ПТФ), над ней – головного света. Нам, естественно, нужна последняя. Для наглядности на нижеприведенных фото все действия будут производиться на снятой фаре. Мы же будем работать из-под подкрылка.

Находим люк лампы дальнего/ближнего света. Он закрыт защитной пластиковой крышкой. Нажимаем на фиксатор и снимаем ее.

Снятие защитной крышки

Под ней видим резиновый пыльник, из центра которого торчит разъем питания лампочки. Снимаем его с лампы простым выдергиванием.

Отсоединение колодки питания

Теперь можно снять и сам пыльник.

Перед нами лампочка, прижатая пружинной скобой-фиксатором. Нажимаем пальцем на верхнюю часть фиксатора лампы и выводим его из-под крючка на отражателе.

Снятие пружинного фиксатора

После этого просто откидываем пружину вниз, освобождая лампу.

Берем ее за корпус и извлекаем из отражателя. Настало время надеть перчатки, поскольку за колбу галогенной лампы браться голыми руками нельзя: оставшиеся на ней частички пота вызовут локальный перегрев стекла, и оно попросту расплавится. Если перчаток нет, то держим новую лампочку только за цоколь, не прикасаясь к колбе.

Если мы случайно коснулись колбы голыми руками или просто чем-то замарали, то протираем ее салфеткой, смоченной в спирте.

Устанавливаем прибор на место сгоревшего, следя за положением ключей на цоколе. Один из ключей смотрит вверх, два симметричных ему – вниз. Фиксируем лампу скобой, надеваем пыльник, колодку питания, защитную крышку. Теперь можно проверить, все ли работает, и если да, то устанавливаем подкрылок на место, зафиксировав винтами.

На заметку. Некоторые умельцы обходятся и без снятия подкрылков, производя все манипуляции из моторного отсека. Но, во-первых, для этого нужно иметь руки пианиста, а во-вторых, при работе с левой фарой все равно придется снять аккумулятор.

Для того чтобы пролезть через все эти патрубки, нужно иметь руки пианиста и недюжинное терпение

Подведем итоги

ПТФ являются достаточно полезными устройствами, помогающими водителю уверенно двигаться в затрудненных погодных условиях. Как видно, не все комплектации Лада Ларгус изначально имеют в своем арсенале такие светотехнические устройства. Для заботливых владельцев это не является преградой, и они без особых усилий приобретают и устанавливают ПТФ в свои автомобили.

Мы рассмотрели два варианта установки светотехники в LADA Largus и выявили, что они достаточно просты. Если в вашем универсале еще отсутствуют эти полезные изделия, то смело приобретайте их и монтируйте, после чего непогоде вас напугать будет не под силу.
