Вентилятор печки 2108 технические характеристики

Что такое вентилятор печки

Автомобильный отопитель, который в народе называют печкой, предназначен для выполнения простой и одновременно важной функции — обогрева салона. Кроме этого, устройство помогает устранять запотевание стёкол в холодную и сырую погоду

При нормальной работе системы отопления в салоне «девятки» должна поддерживаться температура +20 ˚С при тех же показателях за бортом, но только со знаком минус. В ногах при максимальном режиме обогрева значение должно поддерживаться на уровне +25 ˚С. Одним из важных узлов печки, помимо радиатора, является вентилятор. Назначение этого устройства, его неисправности и ремонт следует рассмотреть более детально.

Назначение устройства

Назначение моторчика заключается в повышении эффективности системы отопления и циркуляции воздуха в салоне автомобиля. Его работа основывается на заборе воздуха снаружи и его последующей подаче в салон через радиатор. В результате прохождения воздушного потока через теплообменник воздух в салон попадает уже прогретым.

Схема работы отопителя: а — ВАЗ 2108; б — ВАЗ -2108–01: 1- рабочее колесо вентилятора; 2 — воздуховод обогрева ветрового стекла; 3 — заслонка обогрева ветрового стекла; 4 — заслонка обогрева ног водителя; 5 — заслонка центрального сопла; 6 — центральное сопло; 7- радиатор; 8 — заслонка управления отопителем; 9 — окно обогрева ног водителя; 10 — воздуховод внутренней вентиляции

Где расположен моторчик на ВАЗ 2108/09

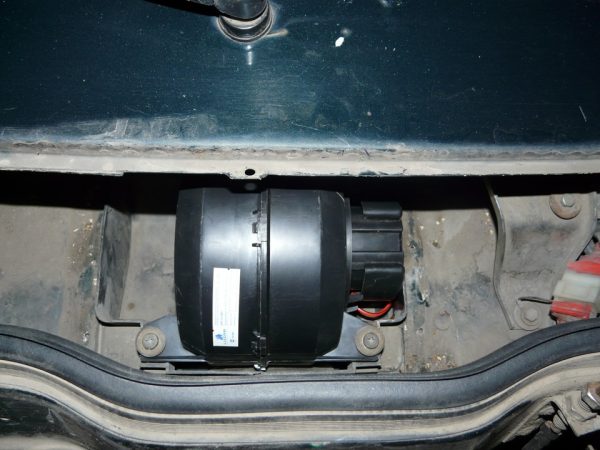

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом, что кардинально отличается от конструкции отопителя классических «Жигулей», у которых вентилятор установлен в салоне. Узел представляет собой электродвигатель с насаженной на него крыльчаткой, посредством которой воздух нагнетается в салон.

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом

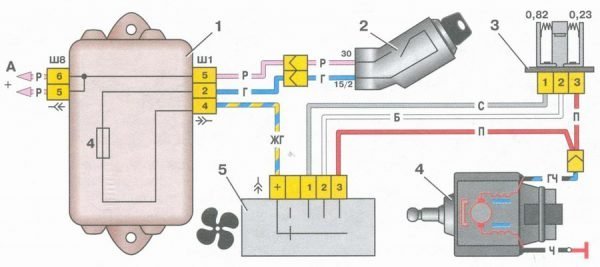

Схема подключения

Для облегчения поиска возможных неисправностей с вентилятором иногда может требоваться схема монтажа, основными составляющими которой являются:

• монтажный блок предохранителей;
• замок зажигания;
• дополнительный резистор;
• электродвигатель вентилятора;
• переключатель режимов работы.

Схема подключения моторчика печки состоит из монтажного блока предохранителей, замка зажигания, дополнительного резистора, электродвигателя вентилятора, переключателя режимов работы

Конструкция отопителя ВАЗ-21099

А далее все просто: создаваемый поток проходит через соты радиатора, где происходит теплообмен, в результате тепло отдается воздуху, который затем дует в требуемые зоны по воздуховодам.

Конструкция печки ВАЗ-21099 включает в себя несколько основных составных элементов:

• корпус печки из пластика;
• радиатор системы обогрева (подключенный к системе охлаждения);
• вентилятор с электроприводом;
• воздуховоды;
• механизм управления отопителем.

На этом авто применялись отопители двух модификаций (старого и нового образца), которые несколько отличались по устройству, но составные части у них полностью идентичны.

Корпус, радиатор, заслонки

Благодаря корпусу обеспечивается требуемое перенаправление обогрева, поскольку создаваемое моторчиком вентилятора движение сразу же подается в него, а не рассеивается. Сам корпус печки ВАЗ 2109 состоит из двух половин, соединяемых между собой специальными скобами. Для уменьшения потерь потока между его половинами укладывается уплотнитель. Внутри обеих половин сделаны перегородки, которые и обеспечивают правильное направление.

Также внутри этого корпуса сделана ниша, в которую устанавливается радиатор. Изначально радиатор изготавливался из латуни, сейчас же он практически всегда делается из алюминия. Устройство радиатора печки 2109 идентично основному (состоит из двух бачков, трубок, по которым циркулирует охлаждающая жидкость, и пластин, формирующих соты), но значительно меньше в размерах.

Видео: Плохо ГРЕЕТ Печка в ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115

Обдув воздуха осуществляется за счет заслонок печки, также устанавливаемых внутри корпуса. Эти элементы – подвижные, и благодаря им удается перекрывать одни и открывать другие воздуховоды. Всего их три – основная (управление отопителем), воздуховода, осуществляющего перенаправление между зоной ног и подачей в салон, и заслонка подачи потока на лобовое стекло.

Дополнительные заслонки установлены на боковых и центральных дефлекторах. Получается, что по умолчанию воздух из корпуса постоянно дует на дефлекторы и сделано это для того, чтобы поток всегда имел выход. Благодаря имеющимся заслонкам можно обеспечить одновременную подачу горячего воздуха сразу в несколько зон (салон и лобовое стекло или же лобовое стекло и зона ног).

Основная же заслонка печки обеспечивает подачу воздушного потока на радиатор или же в обход него. Делается это все потому, что отопитель также играет роль системы принудительной вентиляции салона. Это позволяет в летнее время обеспечить подачу прохладного воздуха. И для этого необходимо лишь перенаправить движение в обход теплообменника, а на сам радиатор прекратит подачу разогретой ОЖ. Для отключения теплообменника от системы охлаждения применяется краник печки, который находится на подающем патрубке перед радиатором.

Вентилятор

Воздушный поток создается вентилятором типа «беличье колесо», приводимое в действие от электродвигателя. Эти два элемента заключены в свой отдельный корпус, устанавливаемый сверху на корпус отопителя. Причем конструктивно сделано так, чтобы обеспечить максимально простой доступ к электродвигателю, поскольку он считается одним из самых слабых составляющих системы.

Конструктивно предусмотрено три режима работы вентилятора. Это позволяет подобрать оптимальные условия подачи воздуха (холодного или горячего).

Механизм управления

Видео:Полезные советы для авто. Почему не работает печка ВАЗ.

Для управления печкой и перенаправления движения воздуха и открытия-закрытия крана подачи охлаждающей жидкости применяется механизм управления, выведенный на центральную консоль. Представляет собой механизм три ползунка и переключатель режима работы вентилятора.

Нижний ползунок является основным, поскольку им осуществляется изменение режима системы (обогрев или вентиляция). Им управляется сразу два элемента – основная заслонка и кран. При переводе этого ползуна в режим «вентиляция» одновременно закрывается кран и заслонка, что обеспечивает движение воздуха в обход теплообменника. И все с точностью до наоборот — при переводе его в режим «обогрев».

Двумя остальными ползунами управляются две другие заслонки – подачи на лобовое стекло и в зону ног. К примеру, при своде их к центру (левый ползунок до упора вправо, а правый – влево), воздуховод зоны ног будет закрыт, а ведущий на лобовое стекло – открыт. При разведении же этих ползунков по краям, горячий воздух дует в ноги (причем также перекроется подача его на центральные дефлекторы).

Соединение ползунком с заслонками и краном осуществляется тросиками. Причем к основному ползунку подходит сразу два тросика, поскольку он одновременно открывает-закрывает заслонку и кран.

Принцип работы печки

1. Жидкость нагревается до определенной температуры и поступает в радиатор печки ВАЗ 2108.
2. Чтобы постоянно происходила циркуляция, между ней и системой охлаждения для жидкости установлены резиновые трубки, зафиксированные для лучшего скрепления хомутами.
3. Теплый воздух поступает в салон автомобиля через несколько отверстий. Для равномерного распространения воздуха предназначен моторчик отопителя, со своим вентилятором.
4. Воздух прямо поступает к ногам водителя и пассажиров, а также выходит на панель. Затем поток тепла задерживается благодаря заслонкам, а потому воздух охлаждается. Таким образом, на ветровое стекло воздух подается остывшим.

В случае если работа печи не удовлетворяет, ее можно модернизировать. Делается это при помощи установки стекловолокна.

Действие происходит так:

1. Необходимо разобрать печь, а все детали промыть и приступить к сборке. При помощи этого действия можно также визуально диагностировать детали на предмет повреждений. Например, ухо кожуха часто ломается.
2. После этого нужно проклеить все заслонки и залить швы герметиком. Склеить кожух и некоторое время подождать, пока герметик будет устойчивым.
3. Собрать «внутренности» отопительной системы и обклеить стекловолокном. Благодаря этому температура увеличится до 10 градусов.

Как пошагово снять моторчик печки на ВАЗ-2109

Многие владельцы ВАЗ-2109 и других отечественных автомобилей сталкивались с ситуацией, когда включение печки сопровождалось пронзительным визжащим звуком или неприятным скрипом. Для их устранения можно, конечно, воспользоваться смазкой, но, как показывает практика, надолго такого устранения проблемы не хватает, и через некоторое время неприятные звуки появляются вновь. В этом случае поможет только замена вентилятора, точнее всего, моторчика отопителя. У автолюбителей, которые решили впервые самостоятельно снять моторчик печки на автомобиле ВАЗ-2109, после поднятия капота сразу появляется вопрос: как его можно снять и вытянуть из этого места? На самом деле все гораздо проще, чем кажется на первый взгляд, но повозиться с полчаса придется. Для того чтобы снять мотор печки, понадобится крестовая отвертка, головка на 10 и ручка с трещоткой. Далее все пошагово:

1. В первую очередь нужно открыть капот, найти место, в котором находится печка, и открутить 5 болтов пластиковой накладки. После откручивания – снять и положить возле автомобиля. Чтобы не искать в процессе сборки новые болтики, вместо потерянных в процессе демонтажа, желательно изначально подготовить для них небольшую коробочку.
2. Следующим шагом необходимо аккуратно снять резиновую уплотнительную прокладку капота, так как она будет мешать снятию защитного кожуха, под которым расположен моторчик отопителя ВАЗ-2109. После выполнения этих действий доступ к моторчику будет полностью открыт.
3. Дальше нужно открутить два болта, на которых держится мотор отопителя. Они расположены по бокам от него. Их также нужно положить в надежное место.
4. Теперь переходим к более сложному. На ВАЗ-2109 проводка, идущая к отопителю, припаяна напрямую, а с другой стороны соединена с общей проводкой, находящейся в салоне автомобиля. Поэтому придется немного повозиться. Нужно найти штекер плюсового провода и отключить его. Он находится в салоне под панелью со стороны водителя.
5. Переходим к поиску минусового провода. Его расположение также находится под панелью с водительской стороны, но есть определенная проблема, так как он зафиксирован гайкой. Поэтому нужно нащупать ее рукой и при помощи головки на 10 и трещотки открутить. Провода можно сразу просунуть наружу, не выходя из салона, через уплотнительную резинку в кузове.
6. Возвращаемся к моторчику печки и пробуем вытащить его из посадочного места, меняя угол. Находим наиболее приемлемое положение и аккуратно передвигаем его в правую сторону по ходу движения автомобиля почти до упора.
7. Когда моторчик окажется в месте максимального расширения подкапотного пространства, окончательно вытягиваем его из кузова автомобиля.
8. После того как моторчик печки оказался в надежных руках, поддеваем отверткой уплотнитель кожуха и разъединяем его на части.
9. Освобождаем скобы крепления и снимаем крышку с моторчика и достаем его вместе с колесом.

Чтобы не нарушить балансировку, нежелательно снимать колесо с вала мотора.

Сборка и замена моторчика печки производится в обратной последовательности. Не нужно пытаться отремонтировать моторчик или пробовать заменить его чем-то другим, это может привести к выходу из строя всей отопительной системы «девятки». В крайнем случае можно установить деталь от другой, похожей модели автомобиля, но лучше все-таки приобрести новый прибор.

Внутренне устройство и принцип работы

Система отопления, установленная на ВАЗ-2109, имеет свои отличия и особенности относительно других автомобилей линейки АвтоВАЗа.

Отопитель состоит из пары пластмассовых кожухов (справа и слева), которые соединены между собой по всему периметру скобками-фиксаторами. В пазы кожухов закладывают особый жгутик, чтобы его хорошо уплотнить. Вентилятор подаёт воздушный поток во внутреннее пространство машины. Печка ВАЗ-2109 сконструирована так, чтобы вентилятор можно было достаточно просто самостоятельно достать со стороны двигательного отсека.

Электромотор вида 45.37230 крепят к кожуху, на его валу располагается вентилятор. Чтобы получить его нужную частоту вращения, было предусмотрено добавочное сопротивление. Его прикрепили слева в отверстие кожуха отопителя при помощи винта.

Радиатор отопительной системы

В корпус печки вмонтирован радиатор подогревания воздушных потоков, которые затем дуют в салон. Тремя винтами этот элемент системы прикручивают к правому кожуху и уплотняют пенополиуретановой прокладкой.

Конструкция радиатора представляет собой совокупность:

• 2 ряда трубок.
• 2 ряда охлаждающих пластинок.
• 2 пластиковых бака.

Кран

Имеет две пары патрубков, он подсоединён к охлаждающей системе резиновыми трубами, там при помощи насоса обеспечивается циркуляция ОЖ. В кожухе крана на оси подводящей магистрали стоит пластинчатый клапан, который имеет отверстие, оно пропускает охлаждайку. Рычажок клапана соединяется тягой с рычажком рукоятки, которая также управляет процессом нагревания воздушных потоков. Если повернуть этот рычаг, то отверстие в клапане откроет магистраль для поступления ОЖ в радиатор.

Чтобы обеспечить равномерное отопление салона автомобиля, в печке имеется два центральных сопла, а также левое и правое, к которым подведены воздуховоды.

Вытяжная вентиляция

В машине установлена вытяжная вентиляция, которая осуществляет циркуляцию воздуха из салона на улицу. Она располагается сзади от проёмов кузова для боковых стёкол.

Также воздух проходит наружу сквозь дефлекторы при движении автомобиля. Процесс вентиляции производится за счёт разрежения, которое возникает у дефлекторов при движении. Отсасывание воздуха производится из задней части салона под облицовкой дефлектора, для этого отжимаются резиновые клапана и через отверстие дефлектора воздушный поток идёт на улицу.

Клапаны из резины нужны для того чтобы препятствовать проникновению уличного воздуха в салон автомобиля.

Неисправность радиатора

Частая причина, по которой не работает печка на ВАЗ 21099 часто кроется в неисправности самого радиатора отопителя и, скорее всего, он подлежит замене. Располагается радиатор в ногах у пассажира переднего сидения.

Замена для автомобилей с низкой и высокой панелью проходит практически одинаково, но владельцу авто с высокой панелью нужно будет убрать пассажирское кресло. После демонтажа сидения (если это необходимо, как описывало выше), нужно выкрутить винты, держащие саму панель. Панель немного потянуть, чтобы образовалась щель, в которую ставится распор. Краник закручивается полностью, в места протекания охлаждающей жидкости следует положить ветошь.

Далее перемещаемся в моторный отсек, где откручиваем крышки на устройстве радиатора. Работа, выполняемая дальше, должна быть максимально быстрой, чтобы не произошла утечка охлаждающей жидкости. От устройства радиатора выходят магистрали – их нужно закрыть заглушками: для начала протиснуть руку через отведенную центральную панель и открепить нижний шланг и быстро закупорить появившееся отверстие заглушкой и повторяем с верхней магистралью тот же порядок действий.

После того, как вся жидкость будет слита осуществляется снятие старого радиатора и установка нового устройства.

Дует холодный воздух из печки ВАЗ 2109, 21099

В зимний морозный день, отправляясь в далекую поездку вы, планируя, что эта поездка будет комфортной благодаря печке, включаете ее и… приходите в ужас, ведь из печки идет холодный воздух! Как же быть в такой ситуации?

Наиболее простым способом решения проблемы является подтяжка тросика заслонки радиатора. Его можно найти на радиаторном корпусе, расположенном неподалеку с педалью газа.

Нередко у переднеприводных моделей ВАЗа наблюдается такая поломка, как неполное открытие отопительного крана. Диагностика проводится путем сравнения температуры радиаторных патрубков. В случае, когда температуры разнятся, можно говорить с уверенностью, что кран закрыт не до конца, поэтому и происходит выдувание холодного воздуха вместо теплого. Решение проблемного вопроса заключается опять же, в натяжке троса управления клапаном и его регулировки.

Случается и так, что нагнетаемый печкой воздух уходит через щели воздухоотводов. Негерметичность приводит к такой неприятности. Простая герметизация швов поможет вернуть все на круги своя и снова наслаждаться теплом любимой печки.

Отопители старого и нового образца

Напоследок отметим, что на ВАЗ-21099 разных годов выпуска применялись отопители с определенными конструктивными особенностями, которые касались угла положения радиатора и места расположения основной заслонки.

В печках, так называемого старого образца (на авто до 1998 года), радиатор устанавливался почти вертикально, а основная заслонка располагалась под теплообменником. Между задней стенкой корпуса и радиатором имелась перегородка, которая формировала канал, обеспечивающий подачу воздуха вниз корпуса.

При открытой заслонке воздушный поток двигался через радиатор, где он нагревался и подавался к воздуховодам. В режиме вентиляции основная заслонка закрывала теплообменник, формируя собой вместе с передней стенкой корпуса еще один канал, по которому поток поступал сразу на воздуховоды.

В печках нового образца (на авто с 1998 года производства) угол положения радиатора был значительно меньше, чем на старых отопителях, что, как считается, обеспечивает большую площадь контакта потока воздуха для теплообмена.

Также изменилось положение основной заслонки и ее форма (она стала дугообразной). Она стала располагаться над радиатором. В закрытом положении (режим вентиляции) заслонка обеспечивает движение воздуха по кратчайшему пути к воздуховодам.
В режиме обогрева она перекрывала канал подачи холодного воздуха на воздуховоды и направляла поток вниз корпуса, откуда он поступал на теплообменник.

Артикул: 45.3730 , артикулы доп.: 2108-8101078

Код для заказа: 001649

• С этим товаром покупают
• показать еще

Покупают аналоги

Легковые автомобили / ВАЗ / ВАЗ-21081 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2108-18/otopitel-42/#part27162″>Электродвигатель в сбореВентиляция и отопление / Отопитель

Легковые автомобили / ВАЗ / ВАЗ-210991 чертеж
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_21099-79/otopitel-57/#part35588″>Электродвигатель в сбореВентиляция и отопление / Отопитель

Легковые автомобили / ВАЗ / ВАЗ-21111 чертеж
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2111-11/otopitel-66/#part43958″>Электродвигатель в сбореВентиляция и отопление / Отопитель

Легковые автомобили / ВАЗ / ВАЗ-21151 чертеж
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2115-65/otopitel-46/#part52350″>Электродвигатель в сбореВентиляция и отопление / Отопитель

Легковые автомобили / ВАЗ / ВАЗ-2110, 2111, 21122 чертежа
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2110__2111__2112-415/ventilyator_i_kojuhi_otopitelya-67/#part1301618″>Электродвигатель в сбореВентиляция и отопление / Вентилятор и кожухи отопителя

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2110__2111__2112-415/otopitel-61/#part1301493″>Электродвигатель в сбореВентиляция и отопление / Отопитель

Легковые автомобили / ВАЗ / ВАЗ-21132 чертежа
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2113-648/otopitel__11__13__15_-121/#part1668573″>Электродвигатель в сбореВентиляция и отопление / Отопитель (11, 13, 15)

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2113-648/otopitel-120/#part1668542″>Электродвигатель в сбореВентиляция и отопление / Отопитель

Легковые автомобили / УАЗ / УАЗ 31601 чертеж

• Для этого товара еще нет обзоров.

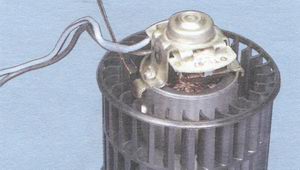

Так выглядит снятый вентилятор отопителя салона: 1 — защитная крышка электродвигателя отопителя; 2 — правый кожух вентилятора отопителя; 3 — левый кожух вентилятора отопителя; 4 — опора вентилятора отопителя.

Техническая характеристика электродвигателя вентилятора отопителя типа 45.3730 Потребляемая сила тока при максимальной частоте вращения, А, не более. 14 Максимальная частота вращения вентилятора отопителя салона, мин. 4100

1. Отклейте поролоновый уплотнитель с правого кожуха вентилятора отопителя салона.

2. Снимите опору с кожуха вентилятора отопителя салона.

3. Поддев отверткой пластмассовые защелки кожуха вентилятора, выведите их из зацепления…

4.… и разъедините части кожуха.

5. Отстегните две пружинные защелки, поддев их отверткой.

6. Снимите крышку двигателя отопителя салона.

7. Выньте двигатель с крыльчаткой вентилятора отопителя. ПРЕДУПРЕЖДЕНИЕ Не снимайте крыльчатку вентилятора отопителя салона с вала двигателя, чтобы не нарушить балансировку.

8. Отверните два винта крепления щеткодержателя.

9. Выньте две закладные гайки.

10. Снимите щеткодержатель.

11. Осмотрите коллектор. Если он сильно загрязнен или на нем есть царапины, риски, места подгорания — зачистите коллектор мелкой шкуркой. При остальных неисправностях электродвигателя отопителя салона завод-изготовитель рекомендует заменить двигатель отопителя.

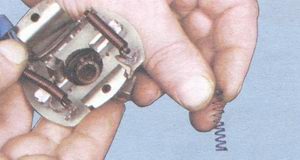

12. Выньте пружины из направляющих щеток.

13. Вставьте две закладные гайки.

14. Наденьте на вал изоляционную шайбу.

15

Осторожно отогните края направляющих

16. Вставьте до упора щетки в направляющие.

17. Установите щеткодержатель на двигатель отопителя.

18. Вставьте пружины щеток в направляющие.

19. Загните края направляющих.

20. Наденьте два пружинных зажима на закладные гайки.

Для удобства установки пружинных зажимов обвяжите их тонкой проволокой, не затягивая ее. При установке крышки двигателя придерживайте зажимы за проволоку, иначе они будут стягиваться с гаек магнитом статора.

21. Вставьте электродвигатель отопителя в левый кожух вентилятора.

22. Установите крышку электродвигателя отопителя и зафиксируйте его пружинными зажимами, придерживая их за проволоку.

23. Соедините и защелкните между собой левый и правый кожухи вентилятора отопителя. Наденьте на выступы кожухов пластмассовую опору.

24. Приклейте к кожуху вентилятора отопителя салона поролоновый уплотнитель.

Замена электродвигателя отопителя ВАЗ 2107 – 2105

Первым делом необходимо рассверлить отверстие в крыльчатке, диаметр – 7 мм. Затем аккуратно напрессовать крыльчатку на вал “восьмого” двигателя и путем опытов добиться минимальной вибрации и шума

Важно! Перед установкой необходимо произвести пробное включение, потом приступайте к установке

У Вас может возникнуть вопрос, зачем менять резистор переключения режимов? Он заменен после испытаний, со стандартным резистором идет довольно большой поток воздуха.

Также важно будет заменить переключатель режима вращения вентилятора отопителя, так как он не рассчитан на большой ток и банально плавится. Подключен он по схеме от ВАЗ 2108, то есть в итоге получаем трехскоростной вентилятор, который включается только при включенном зажигании

Как работает отопитель?

В «девяносто девятой» принцип функционирования системы отопления салона схожий с аналогичными моделями производителя и заключается в следующем:

• С наступлением холодов при помощи краника печки открывается подача охлаждающей жидкости. После того как она прогреется до рабочей температуры (90–100 градусов), жидкость начинает поступать в радиатор.
• В салоне находится специальный переключатель, имеющий три положения (скорости) работы вентилятора.
• Для того чтобы включить отопитель, достаточно выбрать одно из положений работы его вентилятора и отрегулировать при помощи специальных заслонок направление подачи тёплого воздуха (на лобовое стекло, непосредственно в салон автомобиля, на ноги водителя и переднего пассажира и т. д.).

В случае когда неисправен моторчик печки, система отопления машины работает крайне неэффективно, поскольку требуется слишком много времени на то, чтобы нормально прогреть салон, так как тёплый воздух поступает в него слишком медленно (либо не поступает вообще).
