Установка обогрева лобового стекла

Самостоятельная установка обогрева зоны покоя щеток стеклоочистителя лобового стекла

Последовательность монтажа подогрева в целом не отличается от марки автомобиля. Правда иногда требуется полная разборка и демонтаж передней панели.

Общий порядок монтажа:

1. Подготовить место установки подогрева. Очистить от пыли, грязи и жира.
2. Аккуратно приклеить ленту к стеклу автомобиля изнутри в том месте, где останавливается щетка стеклоочистителя. Место остановки дворника  должно находится посередине нагревательного элемента.
3. Подсоединить один провод на “массу” автомобиля.
4. Другой провод подсоединить к проводу, на котором появляется “+ 12 Вольт” при включении зажигания через включатель, реле и предохранитель

Самостоятельная установка обогрева не самая простая задача, требующая определённых навыков. Если вы не уверены в своих силах лучше обратиться в сервисный центр, имеющий необходимые лицензии и сертификаты на данный вид работ.

Как установить подогрев лобового стекла

Установка подогрева лобового стекла является достаточно простой задачей. Стекло снимать не нужно. Основная задача — обезжирить поверхность стекла и затем аккуратно наклеить липкую ленту с нитями подогрева

Важно добиться того, чтобы лента не начинала отслаиваться. Еще нужно учитывать, что если часть нитей накала отслоилась от стекла, в этих местах возникает перегрев нитей и система частично или полностью выходит из строя

Также при выполнении работ нельзя клеить нити на влажное, неочищенное или же холодное стекло. В этом случае приклеить ленту надежно не удастся, произойдет отслойка.  В случае если комплект для установки подогрева стекла минимальный, тогда в «плюсовой» провод подогрева нужно дополнительно установить предохранитель в отдельном корпусе.

При установке нитей важно приклеить нити так, чтобы прогревать линию контакта рабочих кромок щеток стеклоочистителя с самим стеклом. Это позволит избежать отрыва примерзшей резинки и дефектов лезвия в том случае, если дворники будут включены случайно или слишком рано, то есть пока лед не растаял

Также может срабатывать и датчик дождя, при этом дворники еще не отогрелись.

Также при установке лент важно разметить, где будут подключаться к нитям провода питания. Это в значительной степени упрощает монтаж

Саму проводку на обогрев лобового стекла можно спрятать под накладками передних стоек (если они без Airbag и/или их можно снять без трудностей).

Еще добавим, что при выборе предохранителя для обогрева стекла можно поставить предохранитель 10 А. Если же подогрев мощный, тогда можно заменить такой предохранитель на аналог 15А.

Схему подключения питания нужно продумывать так, чтобы запитаться от штатной проводки

Обратите внимание, брать питание от прикуривателя не следует, так как подогрев может работать даже в том случае, если зажигание выключено. Оптимально делать так, чтобы подогрев работал только при включенном зажигании.

Еще нужно поставить выключатель (кнопку) подогрева лобового стекла. Такой выключатель желательно подбирать с износоустойчивой клавишей и контактами для мощных энергопотребителей, а также с надежным корпусом, который не будет плавиться. Для таких задач лучше выбирать подходящий выключатель автомобильный.

Параллельно можно использовать подключение подогрева лобового к подогреву заднего стекла, однако делать этого не рекомендуется по причине больших нагрузок. Лучше создать полностью отдельную схему.

Подключить лобовое стекло с подогревом лучше в области моторного отсека, выведя туда провода.  При этом провод «+»также нужно заводить в салон, чтобы подключить кнопку обогрева лобового стекла. Такой подход позволит включать обогрев стекла только с кнопки из салона и только при включенном зажигании.

Принцип работы подогревов

Вообще как я описал сверху, есть всего два типа:

Первый. Это полностью обогрев всей поверхности лобового или заднего полотна. Кстати выполнены они по разным технологиям. Лобовое делают специальным способом, ни для кого не секрет что оно состоит из двух половин, между ними находится специальный клеящий состав (нужный для прочности и для того чтобы при повреждении, осколки не полетели в салон). Туда же помещают и специальные тонкие нити (обычно сделанные из нихрома или других тугоплавких металлов), они настолько малого размера, что разглядеть их сложно, если только присматриваться. Делается это для того, чтобы они не перекрывали зону осмотра для водителя.

Заднее стекло обогревается по-другому. Тут есть специальные нити, которые нанесены сверху, что-то типа краски, их не прячут внутри и не делают прозрачными, потому как сзади это не совсем нужно. Они просто находятся на равном расстоянии, что достаточно для обзора

Второй. Это обогрев зоны дворников. Здесь все еще проще, прогревается не все полотно, а именно зона под стеклоочистителями. Там стоят плоские нагревательные элементы, обычно они находятся в черной зоне лобового стекла

И тот и другой тип питаются от бортовой сети, разогревая нужный участок.

Типы систем подогрева лобового стекла — какую выбрать

Немного теории

Технология изготовления лобовых стёкол с обогревом отличается от таковой для задних стекол. Существует несколько способов обогрева. Некоторые из них обеспечивают полный прогрев лобового стекла, а другие — лишь его части. Все способы подробно расписаны ниже.

Интегрированные системы для обогрева всей поверхности стекла

Здесь существует два способа:

1. При изготовлении в триплекс впаивают тонкую, едва заметную глазу нить. Такой способ требует немалых затрат, поскольку повышение стоимости триплекса с электрообогревом является серьёзным недостатком, из-за которого многие производители отказались от производства таких стёкол. Здесь же появляется еще один существенный минус. Сетка обогревателя может создавать блики на солнце или на ярком искусственном освещении. Дискомфорт для водителя при появлении таких бликов обеспечен. Несмотря на тонкость нитей, они могут дезориентировать водителя при появлении встречного транспортного средства со включенным дальним или даже ближним светом фар. Однако, производители со временем нашли выход из положения: было разработано специальное деполяризующее покрытие. Самостоятельно изготовить такое покрытие возможности нет.
2. Лобовое стекло автомобиля состоит из трёх слоёв: из внутреннего слоя стекла, наружного слоя стекла и полимерной пленки между ними. Для обеспечения прогревания необходимо согреть именно наружный слой. Второй способ подразумевает нанесение металлизированного слоя между той поверхностью наружного слоя стекла, которая обращена внутрь, и слоем полимерной пленки. Этот металлизированный слой является нагревательным элементом, тепло от которого передаётся по всему периметру стекла. Разъемы для подключения данной системы находятся сверху и снизу лобового стекла автомобиля.

Частичный прогрев зоны покоя стеклоочистителей

Здесь также существуют два способа.

Первый способ обогрева лобового стекла заключается в том, что нижняя часть стекла снаряжается нагревательными элементами. Но этот способ не обеспечивает прогрев стекла по всему его периметру. Он прогревает лишь зону дворников

Но, поскольку эта зона считается самой важной для обзора, многие водители предпочитают этот способ.
Еще один нетривиальный способ заключается в оснащении нагревательными элементами самих дворников. Если соблюдать условия эксплуатации, то этот способ будет самым безопасным

При таком способе необходим предварительный прогрев стекла, а затем — включение нагревательной системы. Но это не подходит при особо сильных морозах, так как стекло может потрескаться.

Подогрев форсунок стеклоомывателя

Такие форсунки, как правило, универсальны и могут устанавливаться на самые различные автомобили. Изготовить их можно самостоятельно, но всё же рекомендуется приобретать их в магазинах. Наиболее надежные форсунки вы можете приобрести у предприятий-партнёров изготовителей автомобилей. Они предназначены для предотвращения замерзания омывающей жидкости при низких температурах и предупреждения выхода из строя систем стеклоомывателя.

Также плюсом использования таких форсунок является подогрев жидкости стеклоомывателя. А тёплый раствор, как известно, лучше способствует очищению предметов. Тёплая вода быстрее устраняет образовавшуюся наледь, а эластичность резиновых щеток очистителя значительно повышается.

Но подогрев форсунок не даёт стопроцентной гарантии эффективности из-за некоторых факторов. Самым значимым из них является качество жидкости в стеклоомывателе. При низком качестве такая жидкость будет кристаллизоваться при температуре гораздо более высокой, чем установленная производителем. Температура форсунок при движении в морозную погоду сильно уменьшается, из-за встречного потока холодного воздуха.

Некоторые ингредиенты, способствующие предотвращению кристаллизации, имеют очень низкие массы и поэтому быстро испаряются. Особенно часто это происходит при выключении двигателя, когда прекращается подача жидкости, и она стекает обратно. «Незамерзайка» в таких случаях может замёрзнуть даже при нулевой температуре.

Подогрев дворников

Подогрев дворников необходим для предотвращения пристывания щёток к стеклу во время морозов. Среди очевидных плюсов также можно отметить увеличение срока эксплуатации дворников и исключение моментального замерзания жидкости при движении на большой скорости в мороз. Устройство подогрева можно как купить в специализированном магазине, так и собрать самому. Но рекомендуется всё же приобретать готовые устройства. Среди минусов подогрева дворников стоит отметить относительно высокую стоимость.

Какое лобовое стекло с обогревом выбрать для замены штатного

Необходимость в замене лобового стекла на авто может быть обусловлена появлением на его поверхности трещин, сколов и других повреждений. Чтобы новое лобовое стекло быстрее отогревалось зимой, стоит рассмотреть вариант с установкой изделия, оснащенного системой обогрева.

Цена оригинального автостекла довольно высокая, поэтому многие автовладельцы выбирают более доступные варианты других производителей, но в этом случае стоит уделить особое внимание качеству товара.

Хорошее лобовое стекло не должно искажать видимость или формировать блики. Оно должно иметь хорошую прозрачность и высокую прочность. Продукция надежных брендов содержит специальную маркировку, соответствующую определенной модели авто

При выборе лобового стекла с подогревом нужно обратить внимание, чтобы нити были практически невидимыми.

Технология изготовления таких изделий отличается от той, которая применятся для производства боковых и задних автостекол. Существует несколько видов лобовых стекол с обогревом. При этом, прогреваться может как вся поверхность автостекла, так и отдельные его зоны.

1. Интегрированные системы для обогрева всей поверхности стекла

Различают два варианта таких конструкций:

• В процессе производства лобового стекла для автомобилей в триплекс впаивается тоненькая нить электрического проводника. Это достаточно дорогостоящая процедура. Именно из-за высокой стоимости готовой продукции многие производители автостекол отказались от этого варианта изделий. Кроме того, сетка из встроенных нитей способствует формированию бликов на солнце или под ярким искусственным светом. Для изготовления таких стекол используют тончайшие нити, но и они могут стать причиной дезориентации водителя в свете фар встречного транспорта. Для устранения данного недостатка производители используют особое деполяризующее покрытие. Нанести такое покрытие самостоятельно не получится.
• Другой тип лобовых стекол с обогревом состоит из 3-х слоев: наружный и внутренний слой производят из специального стекла, а средний изготавливается из полимерной пленки. Чтобы избавиться от наледи на лобовом стекле, необходимо прогреть его наружный слой. Под него и наносится на полимер металлизированный слой, выступающий в качестве нагревательного элемента, тепло от которого передается по всей площади лобового стекла. Подключение обогрева к бортовой электросети осуществляется с помощью специальных разъемов, расположенных вверху и внизу автостекла.

2. Частичный прогрев зоны покоя стеклоочистителей

Этот вариант также включает два варианта решений.

• В первом случае на нижний сектор лобового стекла наносится нагревательный элемент. Готовое изделие, изготовленное таким способом, будет обеспечивать обогрев только в области стеклоочистителей. Чаще всего именно в этом месте и происходит образование наледи, поэтому владельцы авто и выбирают такие стекла для замены.
• Еще один способ обогрева отдельной зоны лобового стекла предполагает наличие в стеклоочистителях встраиваемого нагревательного элемента. Этот вариант считается наиболее безопасным, а главное, замена оригинального лобового стекла не понадобится. Резинки стеклоочистителей будут нагреваться и передавать тепло стеклянной поверхности. Но предварительно следует завести мотор и подогреть автостекло с помощью обдува. Если этого не сделать, в морозную погоду стекло, соприкасаясь с горячим дворником, может треснуть.

Замена лобового стекла автомобилей должна выполняться опытными специалистами с точным соблюдением технологических требований. Сначала нужно аккуратно демонтировать старое автостекло, установить новое, проклеить его и просушить. При замене лобового стекла с подогревом мастера могут вывести провода подключения в любом удобном месте.

Установка обогрева лобового стекла

Установка в сервисном центре

Установка лобового стекла с обогревом в автосервисе, как упоминалось выше, состоит из демонтажа старого стекла и электромонтажа, с целью разводки проводов питания и управления обогревом. Такую услугу вы можете получить, обратившись в салон, где приобретался автомобиль, либо в салон, обслуживающий автомобили вашей марки.

Услуга оказывается не только автосалонами, но и различными автомастерскими, но рекомендуется все-таки воспользоваться помощью автосалона, чтобы избежать несоответствия модели стекла и автомобиля. Демонтаж и установка занимают некоторое время, в течении которого вы можете попить чай или кофе, либо понаблюдать за процессом установки.

Самостоятельная установка

Этот способ наиболее рискованный, так как вряд ли каждый из нас является профессиональным автомехаником. Чтобы сделать обогрев самостоятельно, вам необходимы базовые знания об электрооборудовании автомобиля. Также необходим навык работы паяльником.

Рекомендуем: Как восстановить и отремонтировать обогрев заднего стекла, если он не работает

Вы можете оснастить стекло обогревом путём монтажа ленты в плоскости стеклоочистителей и наклеиванием её по периметру окна. Для этого приобретайте в магазине самоклеящуюся ленту (без нитей накаливания) и тщательно протрите внутреннюю сторону стекла ветошью или вельветовой тканью, чтобы очистить от пятен и пыли

Затем осторожно приклеивайте полосы ленты

После монтажа необходимо запитать обогрев в систему электропитания автомобиля. Для этого один вывод необходимо подключить к плюсовому проводу, а другой — к блоку управления. В случае с установкой обогрева дворников и стеклоочистителей повторяется всё то же самое, кроме демонтажа старого стекла.

Особую осторожность соблюдайте, когда будете работать паяльником с контактами! Малейшая оплошность может привести к неполадкам всей электросети автомобиля

Маломощные комплекты, подключаемые к прикуривателю

Существует такое понятие, как портативный обогреватель стекла или салона, работающий от прикуривателя. Такие устройства изготавливаются из металла и пластика, весят в среднем полкилограмма. Их средняя мощность составляет 150 Вт. Прибор представляет собой нечто вроде портативного фена, который подключается к прикуривателю, и, нагнетая теплый воздух, подобно обычному фену, обогревает стекло, а заодно и салон.

Прибор, в принципе, удобен для подготовки автомобиля к поездке, но всё же такие устройства пока что не пользуются особой популярностью из-за их сомнительного качества сборки. Также недостатком данного прибора является низкая мощность.

Время, затраченное на обогрев стекла перед поездкой, может отличаться, в худшую сторону, от времени, потраченном на обогрев с помощью то же нити накаливания. Ещё одним недостатком прибора является то, что стекло лучше всего прогревается в месте его установки. Дальние края стекла нагреваются медленнее, и поэтому приходится перемещать прибор так, чтобы прогрелось всё стекло.

Также, если переборщить с нагнетанием воздуха, то температура в салоне может быть выше комфортной. Но, благодаря влиянию рекламы, устройства всё же приобретаются автолюбителями. Весьма любопытным из подобных устройств является скребок с подогревом. Он может подойти для удаления наледи со стекла, путём одновременного нагревания и соскребания кусочков льда.

Установка обогрева лобового стекла

Установка в сервисном центре

Установка лобового стекла с обогревом в автосервисе, как упоминалось выше, состоит из демонтажа старого стекла и электромонтажа, с целью разводки проводов питания и управления обогревом. Такую услугу вы можете получить, обратившись в салон, где приобретался автомобиль, либо в салон, обслуживающий автомобили вашей марки.

Услуга оказывается не только автосалонами, но и различными автомастерскими, но рекомендуется все-таки воспользоваться помощью автосалона, чтобы избежать несоответствия модели стекла и автомобиля. Демонтаж и установка занимают некоторое время, в течении которого вы можете попить чай или кофе, либо понаблюдать за процессом установки.

Самостоятельная установка

Этот способ наиболее рискованный, так как вряд ли каждый из нас является профессиональным автомехаником. Чтобы сделать обогрев самостоятельно, вам необходимы базовые знания об электрооборудовании автомобиля. Также необходим навык работы паяльником.

Вы можете оснастить стекло обогревом путём монтажа ленты в плоскости стеклоочистителей и наклеиванием её по периметру окна. Для этого приобретайте в магазине самоклеящуюся ленту (без нитей накаливания) и тщательно протрите внутреннюю сторону стекла ветошью или вельветовой тканью, чтобы очистить от пятен и пыли

Затем осторожно приклеивайте полосы ленты

После монтажа необходимо запитать обогрев в систему электропитания автомобиля. Для этого один вывод необходимо подключить к плюсовому проводу, а другой — к блоку управления. В случае с установкой обогрева дворников и стеклоочистителей повторяется всё то же самое, кроме демонтажа старого стекла.

Особую осторожность соблюдайте, когда будете работать паяльником с контактами! Малейшая оплошность может привести к неполадкам всей электросети автомобиля.

Маломощные комплекты, подключаемые к прикуривателю

Существует такое понятие, как портативный обогреватель стекла или салона, работающий от прикуривателя. Такие устройства изготавливаются из металла и пластика, весят в среднем полкилограмма. Их средняя мощность составляет 150 Вт. Прибор представляет собой нечто вроде портативного фена, который подключается к прикуривателю, и, нагнетая теплый воздух, подобно обычному фену, обогревает стекло, а заодно и салон.

Прибор, в принципе, удобен для подготовки автомобиля к поездке, но всё же такие устройства пока что не пользуются особой популярностью из-за их сомнительного качества сборки. Также недостатком данного прибора является низкая мощность.

Время, затраченное на обогрев стекла перед поездкой, может отличаться, в худшую сторону, от времени, потраченном на обогрев с помощью то же нити накаливания. Ещё одним недостатком прибора является то, что стекло лучше всего прогревается в месте его установки. Дальние края стекла нагреваются медленнее, и поэтому приходится перемещать прибор так, чтобы прогрелось всё стекло.

Также, если переборщить с нагнетанием воздуха, то температура в салоне может быть выше комфортной. Но, благодаря влиянию рекламы, устройства всё же приобретаются автолюбителями. Весьма любопытным из подобных устройств является скребок с подогревом. Он может подойти для удаления наледи со стекла, путём одновременного нагревания и соскребания кусочков льда.

Что еще можно нагреть?

Подогрев форсунок омывателя лобового стекла — еще один вид зимних помощников. Привлекает такая опция своей доступностью и эффективностью. Стоят форсунки с нагревательными элементами недорого, установить их можно практически на любой автомобиль. Если не удастся найти подогреваемые форсунки, созданные именно для вашей модели, то можно воспользоваться универсальными или подобрать с другого автомобиля. Как бонус вы, возможно, получите еще и веерный распылитель вместо струйного, который гораздо эффективнее покрывает площадь стекла и экономно расходует жидкость омывателя. Проблема может возникнуть только с креплением, но в большинстве случаев это решаемо.

Система подогрева форсунок обычно снабжается термодатчиком, поэтому нагреватель включается только при минусовых температурах. Подогрев омывателя лобового стекла — менее эффективный и более трудновыполнимый способ. При схожем результате вам придется повозиться с подключением. К тому же нагревательный элемент необходим гораздо большего размера и мощности. Даже если в дополнение утеплить шланги омывающей жидкости, такая система без подогрева форсунок работает только до минус 10 градусов.

Установка обогрева на стеклоочистители лобового стекла

Внутри таких стеклоочистителей находится элемент, который нагревается при помощи тока. Тепло от элемента передается на резинку и корпус щетки, что помогает растопить лед на лобовом стекле за быстрое время. Есть два вида подогрева дворников:

1. Активируемые, при включении в прикуриватель
2. Активируемые, при нажатии кнопки на пульте, идущим с ними в комплекте.

Все два варианта подключаются через прикуриватель автомобиля. Просто в первом для отключения подогрева, необходимо отсоединить разъем от прикуривателя, а во втором варианте можно просто нажать кнопку на пульте. Все два варианта монтируются следующим образом.

Монтаж

Сделать обогрев щеток просто. Суть схемы подключения: Провод подключается к прикуривателю и выводится с салона в подкапотное пространство к щеткам.

С подкапотного пространства провод подключается к щетке. На щетке он фиксируется специальным хомутами, идущими с ней в комплекте.

Достоинства: быстрый обогрев, относительная простота монтажа

Недостатки: будет занят прикуриватель

Форсунки обогрева

Еще одна полезнейшая штука для подогрева лобового стекла — это современное устройство обогревающих форсунок. Такие устройства служат для подогрева омывающей жидкости стеклоочистителя.

Такой вариант обогрева работает благодаря сопротивлению тока, которое возникает внутри форсунок, после чего энергия переходит в обогрев жидкости.

Очень просты форсунки в использовании и несомненно удобны, так как не требуют дополнительных устройств. Приобрести их возможно в каждой торговой точке автомобильных товаров.

Есть одно но, которое чаще всего отталкивает автолюбителей от данного средства — очень высокая стоимость средств обогрева.

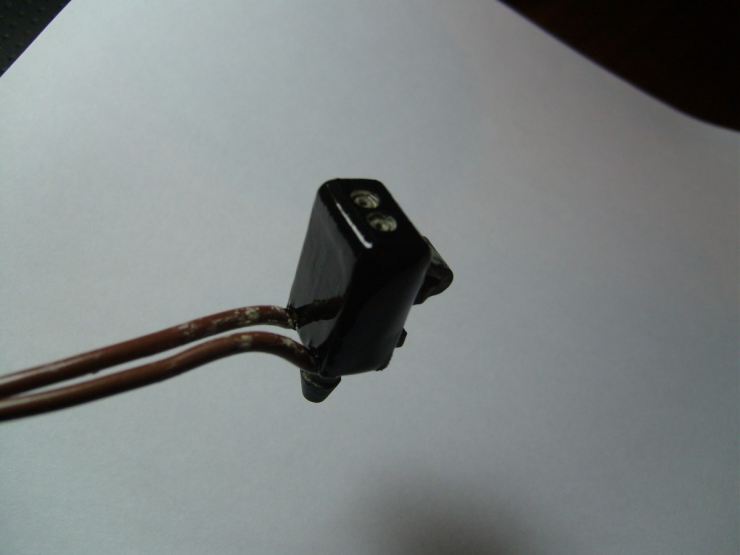

Многие обрадуются, узнав, что такие форсунки очень просто изготавливаются самостоятельно. Для них потребуется приобрести обыкновенные форсунки и по 4 резистора на каждую из них.

Резистор потребуется на 300 ом, найти его можно в магазинах электрических товаров совершенно дешево. Далее все просто — в форсунке сверлят паз и устанавливают внутри нее резисторы.

Далее можно устанавливать устройства в авто. Вот такой мастер-класс, как сделать обогрев стекла своими руками.
