Код ошибки p0135: как найти неисправность цепи подогрева датчика кислорода и устранить её

О чём говорит ошибка

Впервые столкнувшись с кодом ошибки P0135, автомобилист закономерно будет интересоваться тем, что она означает и к каким последствиям может привести.

Здесь речь идёт именно о первом датчике кислорода. Он всегда устанавливается перед нейтрализатором.

В процессе производства таких датчиков используют современные технологии. Это позволяет минимизировать вероятность появления брака и дефектов. Плюс ресурс таких компонентов исчисляется порой сотнями тысяч километров. Но даже это не защищает полностью от возможного возникновения ошибки P0135. Порой она появляется даже тогда, когда авто ещё находится на гарантии.

Чтобы датчик работал, его чувствительный элемент нуждается в подогреве до определённой температуры. На старых авто контроллер кислорода не имел цепи подогрева. Но для соответствия новым эконормам, автопроизводители начали применять подогрев для лямбды. Первые образцы были выполнены из проволоки. Затем перешли на использование керамики.

За целостностью нагревателя следит ЭБУ. Если элемент исправен, на нём сохраняется небольшое напряжение. Если сопротивление высокое, напряжение падает до нуля. Зафиксировав этот факт, ЭБУ записывает ошибку с кодом P0135 и активирует аварийный режим работы.

Далее следует узнать, какие симптомы характерны для авто, если кислородный датчик сталкивается с проблемами подогревателя и появляется ошибка P0135.

Что делать, если возникает ошибка P0135

Ошибка P0135, если она возникает одна, устраняется достаточно просто. Как можно видеть, причин ее возникновения довольно немного. Рекомендуем придерживаться следующего алгоритма, чтобы исправить ошибку P0135:

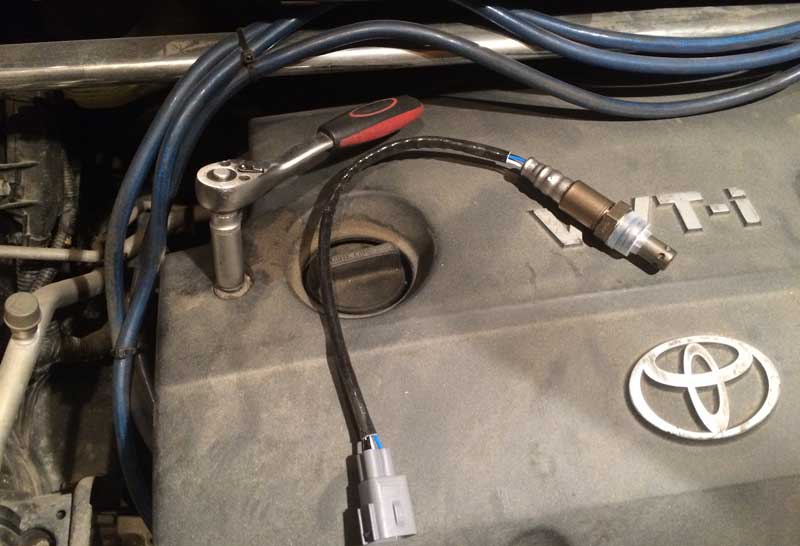

• Первые делом нужно убедиться, что сам датчик исправен. Самый верный способ сделать это — установить новый датчик и проверить на наличие ошибки. Если этого сделать не предоставляется возможным, переходите ко второму пункту;
• Проверьте контакт датчика кислорода. Даже если он кажется нормальным, лучше его в диагностических целях очистить от возможных окислов;

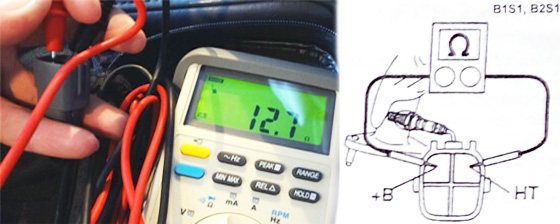

• Далее диагностируйте сопротивление подогрева датчика кислорода. При прогретом двигателем со средней температурой окружающего воздуха (порядка 15-20 градусов по Цельсию) сопротивление между двумя проводами одинакового цвета, подходящего к датчику, должно быть около 3-9 Ом (в зависимости от модели автомобиля). Если сопротивление отсутствует, либо оно значительно больше рекомендуемого, это может указывать на разрыв цепи или короткое замыкание.

Если вы проверили все указанные выше пункты, кроме первого, и не выявили проблем, это говорит о неисправности самого датчика. В таком случае его нужно заменить, поскольку датчики кислорода ремонтировать экономически нецелесообразно.

Диагностика автомобиля

Произвести диагностику автомобиля Honda можно в домашних условиях своими силами. Однако, далеко не каждый автовладелец сможет правильно расшифровать комбинации цифр, такие как p0135 или p1298. Поэтому мы предлагаем нашим читателям расшифровку наиболее популярных кодов ошибок, чаще всего встречаемых при диагностике Honda. Но перед этим следует правильно произвести диагностику авто.

Автомобиль Honda Civic

Диагностика авто и расшифровка кодов являются универсальными для всех моделей Honda, будь то Civic, CR-V или Accord — это неважно. Все, что вам потребуется для проверки вашего автомобиля на предмет неисправностей, — это канцелярский нож, кусочек проволоки и эта статья по расшифровке комбинаций ошибок

Приступим:

1. Вытащите ключ из зажигания.
2. Теперь необходимо найти диагностический разъем, который на большинстве моделей авто Honda расположен со стороны переднего пассажира, в нижней части торпеды.
3. Найдя разъем, возьмите заранее подготовленную проволоку или кусок кабеля и замкните контакты 4 и 9.
4. После этого нужно вставить ключ в замок зажигания и провернуть его.

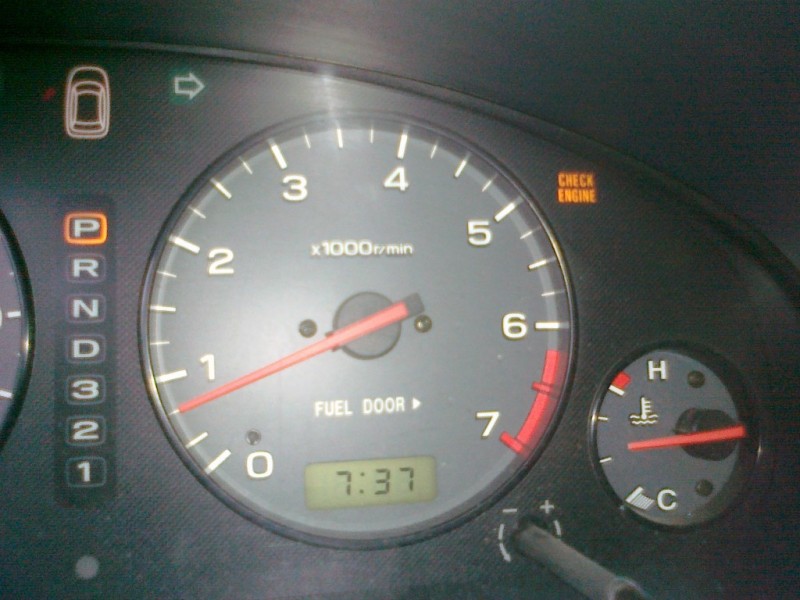

5. Далее, наблюдаем за панелью приборов авто: на ней начнут мигать лампочки. Возьмите листок с ручкой и записывайте туда комбинации цифр. Запомните, длинные мигания означают десятки, а короткие — единицы. К примеру, лампа SRS мигнула 5 раз продолжительно и 7 раз — коротко. Значит, код ошибки будет 57. Получившиеся коды можно расшифровать при помощи предоставленных ниже таблиц.

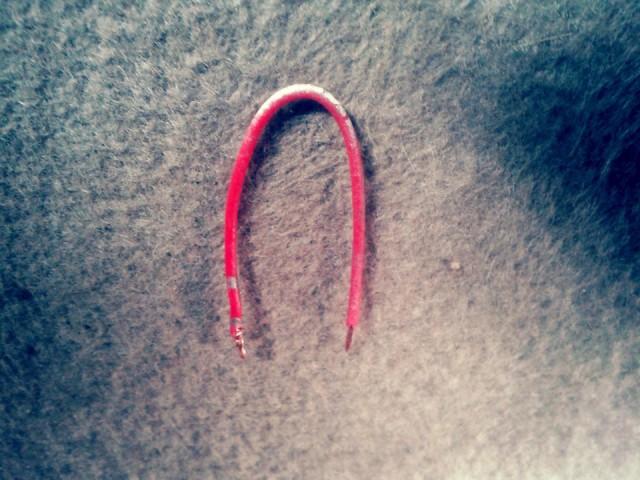

Кусок провода для диагностики

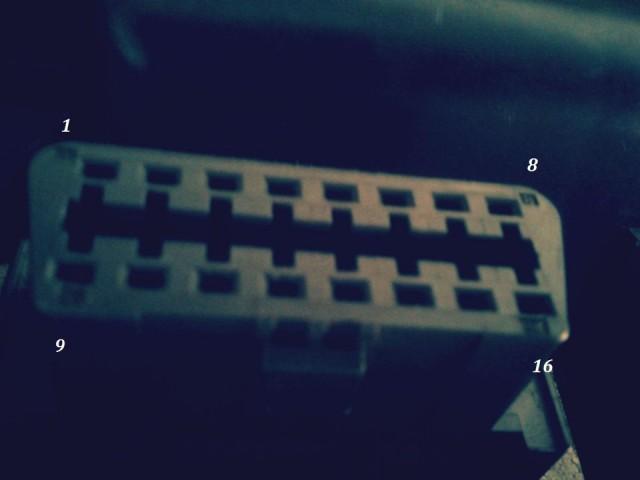

Диагностический разъем автомобиля Honda

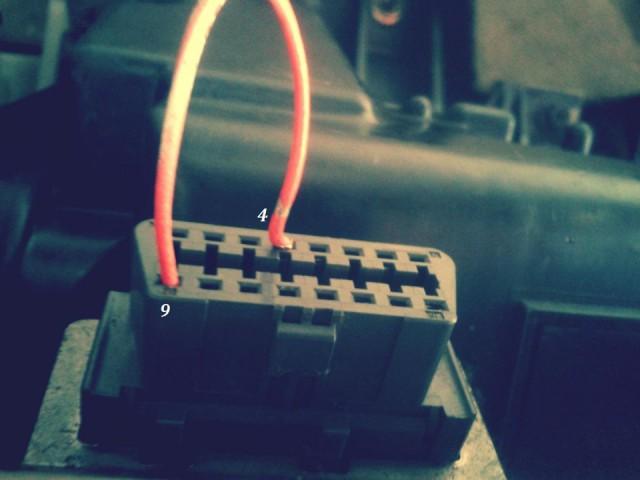

Замыкание четвертого и девятого контактов Если у вас возникли проблемы с поиском необходимых контактов диагностического разъема, можно воспользоваться старым дедовским способом.Чтобы сделать это, вам потребуется такое устройство, как «контролька». В ней должна быть установлена немощная лампа.

1. Один провод «контрольки» необходимо подсоединить к кузову вашего транспортного средства.
2. Другой конец устройства следует по очереди вставить во все свободные разъемы.
3. Когда вы найдете необходимый вам контакт, на приборной панели в районе спидометра загорится значок Check Engine. Также в этом случае на панели может замигать лампа с изображением мотора.

Обратите внимание: эту операцию следует проводить при включенном зажигании

На что указывает

Ошибка, диагностируемая под кодовым номером P0135 говорит о неисправности или обрыве цепи подогрева датчика кислорода. Данное устройство представляет собой первый лямбда-зонд, который устанавливается на позиции до нейтрализатора.

При производстве современных кислородных датчиков применяются высоко развитые технологии, позволяющие минимизировать риски скрытых дефектов, а ресурсов, которыми они обладают, может хватать на несколько сотен тысяч километров. Но несмотря на это, ошибка P0135 является одной из наиболее распространенных и может возникать даже во время гарантийного срока авто.

Чтобы кислородный датчик начал работать, его чувствительному элементу необходим подогрев до определенного температурного уровня. На автомобилях более ранних выпусков лямбда-зонды не оснащались цепями подогрева. Однако ввиду требований соответствия экологическим стандартам производители стали выпускать кислородные датчики с подогревом. Изначально этот элемент изготавливался из проволоки, а впоследствии ― из керамического материала.

Целостность нагревателя контролируется электронным блоком управления. При нормальной его работе и целой цепи на транзисторе показывается небольшое напряжение. При слишком большом сопротивлении уровень напряжения на резисторе достигает нулевой отметки. Когда этот показатель определяется контроллером, включается аварийный режим, а в памяти устройства фиксируется код ошибки P0135.

Частые причины

Основная причина появления ошибки P0135 – обрыв в цепи подогревателя рабочего элемента датчика кислорода (ДК). Он может произойти:

• вследствие износа ДК;
• при повышенном напряжении бортовой сети вследствие неисправности генератора;
• по причине механического повреждения ДК и разъема;
• вследствие нарушения герметичности конструкции.

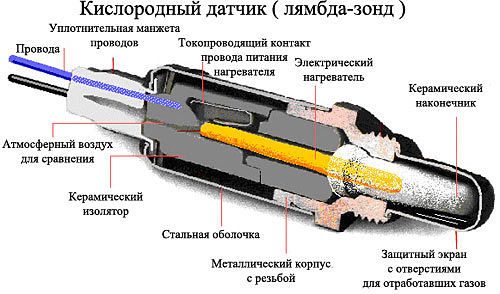

Конструктивно ДК выглядит, как показано на рисунке.

Электрический нагреватель датчика кислорода может изготавливаться из угольного элемента либо нихромового провода. В первом случае ДК более чувствителен к повышенным механическим нагрузкам. Нагревательный элемент может выйти из строя в процессе демонтажа-монтажа. При эксплуатации нагреватель имеет температуру до 350 градусов Цельсия. Наличие микротрещин в корпусе ДК приводит к его оксидации и разрушению. Срок службы нагревательного элемента обычно в пределах от 5 до 10 лет.

Видео — если при диагностике показывается код ошибки P0135, какие могут быть нюансы (на примере Nissan X-Trail NT30):

О чём говорит ошибка

Впервые столкнувшись с кодом ошибки P0135, автомобилист закономерно будет интересоваться тем, что она означает и к каким последствиям может привести.

Здесь речь идёт именно о первом датчике кислорода. Он всегда устанавливается перед нейтрализатором.

В процессе производства таких датчиков используют современные технологии. Это позволяет минимизировать вероятность появления брака и дефектов. Плюс ресурс таких компонентов исчисляется порой сотнями тысяч километров. Но даже это не защищает полностью от возможного возникновения ошибки P0135. Порой она появляется даже тогда, когда авто ещё находится на гарантии.

Чтобы датчик работал, его чувствительный элемент нуждается в подогреве до определённой температуры. На старых авто контроллер кислорода не имел цепи подогрева. Но для соответствия новым эконормам, автопроизводители начали применять подогрев для лямбды. Первые образцы были выполнены из проволоки. Затем перешли на использование керамики.

За целостностью нагревателя следит ЭБУ. Если элемент исправен, на нём сохраняется небольшое напряжение. Если сопротивление высокое, напряжение падает до нуля. Зафиксировав этот факт, ЭБУ записывает ошибку с кодом P0135 и активирует аварийный режим работы.

Далее следует узнать, какие симптомы характерны для авто, если кислородный датчик сталкивается с проблемами подогревателя и появляется ошибка P0135.

Стоимость ремонта ошибки P0131

Самая дорогостоящая операция при ремонте это покупка нового датчика кислорода. Если проблема была только в проводке, то квалифицированный специалист быстро ее устранит. Если же кроме ошибки P0131 в автомобиле есть другие неисправности то финансовые затраты могут существенно вырасти, в зависимости от сложности неисправностей.

В этой теме 13 ответов, 4 участника, последнее обновление Александр 1 год назад.

Итак, имеется ошибка Р0131 (Электрическая цепь датчика О2 — низкое напряжение сигнала (ряд цилиндров 1, датчик 1).

Предыстория.

В прошлом году, в жару, когда авто постоит 8-9 часов на солнцепеке, при трогании были провалы. Не обращал особо внимания, списывал на бензин. Как-то само и прекратилось. Этой весной уже пошли конкретные провалы и затупы, сначала в дождливую погоду, а потом и постоянно.

Выскочила ошибка Р0131. Ну, ДК1, так ДК1 — поменял (на Старвольт).

Причины возникновения

Не менее важно знать, какие именно неисправности провоцируют ошибку, код которой выглядит как P0135. Существует несколько причин, способных привести к такой проблеме на автомобиле:

Существует несколько причин, способных привести к такой проблеме на автомобиле:

• естественный износ и отказ в работе кислородного датчика;
• неисправность или окисление контактов, связанных с питанием контроллера;
• короткое замыкание в цепи;
• обрыв проводки;
• нарушения в работе ЭБУ.

Чтобы подтвердить или опровергнуть теорию о выходе из строя нагревателя кислородного датчика, следует заняться вопросом диагностики.

Необходимость в подогреве кислородного датчика

Кислородный датчик для начала работы требует разогрева чувствительного элемента до определенной температуры. Во время работы двигателя это обеспечивается температурой выхлопных газов, особенно на современных двигателях с катколлекторами, где верхний лямбда-зонд установлен впритык к головке блока.

Изначально лямбда-зонды никаких цепей подогрева не имели – с такими датчиками можно столкнуться, например, на старых «японцах» (однопроводные, где «масса» сигнала идет по выхлопной трубе на двигатель, и более точные двухпроводные с отдельной сигнальной «массой»). Во времена, когда строгость экологических норм была несравнима с нынешними, отсутствие коррекции по лямбда-зонду во время прогрева мотора не было критичным: двигатель прогревался на заведомо богатой смеси. Уже по мере того, как начинал изменяться сигнал на выходе лямбда-зонда, электронный блок управления (ЭБУ) переходил на алгоритм «замкнутой петли», включая обратную связь по кислородному датчику.

В дальнейшем и на этот режим экологи обратили пристальное внимание. Автоконцернам пришлось обеспечить максимально быстрый вывод системы впрыска на «замкнутую петлю», чтобы уложиться в требования эконорм

Так появились кислородные датчики с подогревом, вначале проволочным, а затем и керамическим.

Как только Вы включаете зажигание, ЭБУ впрыска проводит первичное тестирование себя самого и периферийных цепей, включая подогрев кислородного датчика. К моменту запуска мотора он уже успевает нагреться, окончательно выходя на рабочий режим с минимальной задержкой. Но отсюда же возникла и вероятность появления «лишней» неисправности.

Контроль целостности нагревателя происходит в ЭБУ очень просто – по падению напряжения на резисторе очень малого сопротивления (сотые доли ома), включенного в цепь транзистора, управляющего подогревом. Когда все нормально, в полном соответствии с законом Ома для полной цепи на этом транзисторе присутствует небольшое напряжение, которое расценивается контроллером ЭБУ как нормальная работа нагревателя. Но в случае слишком большого сопротивления в цепи ДО этого резистора или ее полного обрыва напряжение на измерительном резисторе становится равным нолю. Контроллер, определив это, переходит в аварийный режим и заносит в память ошибку P0135.

Диагностика ошибок

Когда вы стали замечать в поведении своего автомобиля, что-то необычное, либо возникли явные неполадки в его работе, то безусловно есть смысл провести его диагностику. Естественно, что наиболее качественно и точно покажет ошибки диагностический разъём OBD-II, однако колодки для управления этим разъёмом есть не у каждого и приходится пользоваться штатным.

Для того, чтобы войти в режим самостоятельной диагностики, необходимо:

1. Выключить зажигание.
2. Нажимаем на кнопку суточного пробега автомобиля.
3. Затем продолжая удерживать её, поворачиваем ключ в замке.
4. Благодаря этому, все доступные индикаторы загорятся, а стрелочные показатели перейдут в режим самотестирования и покажут данные от нуля до максимума.
5. Когда это случилось, воспользуйтесь кнопкой, которая находится на подрулевом переключателе, и с её помощью переключайте данные на панели приборов.
6. Для считывания кодов неисправности нам потребуется последний по счёту – третий экран. Там будут отображаться однозначные коды ошибок.

Отображение кода ошибки на третьем экране БК. На фото показана 4 ошибка (неисправность датчика температуры охлаждающей жидкости).

Коды ошибок (расшифровка)

Вот такие самые распространённые коды ошибок могут появляться при наличии неисправности на Лада Калина.

Код
Расшифровка
2
Превышение показателя напряжения в бортовой сети транспортного средства.
3
Неисправность в работе датчика уровня бензина в топливном баке

Возможен обрыв цепи.
4
При появлении этого кода владельцу авто необходимо обратить внимание на работу датчика температуры антифриза. Также есть вероятность обрыва цепи.
5
Возникли неполадки в функционировании датчика наружной температуры.
6
Блок управления зафиксировал перегрев двигателя

Рекомендуется разобраться с этой проблемой перед дальнейшей эксплуатацией авто.
7
Сообщается об аварийном давлении смазывающей жидкости в ДВС.
8
Если вы увидели этот код на приборной панели, то необходимо проверить работоспособность тормозной системы. Бортовой компьютер зафиксировал ошибку или поломку в ее работе.
9
Бортовой компьютер сообщает о слишком низком заряде аккумуляторной батареи. Рекомендуется произвести более тщательную проверку аккумулятора.
Е
Сообщается о возникшей ошибке в пакете данных, заложенном в EEPROM.

Проверка системы при помощи специального оборудования

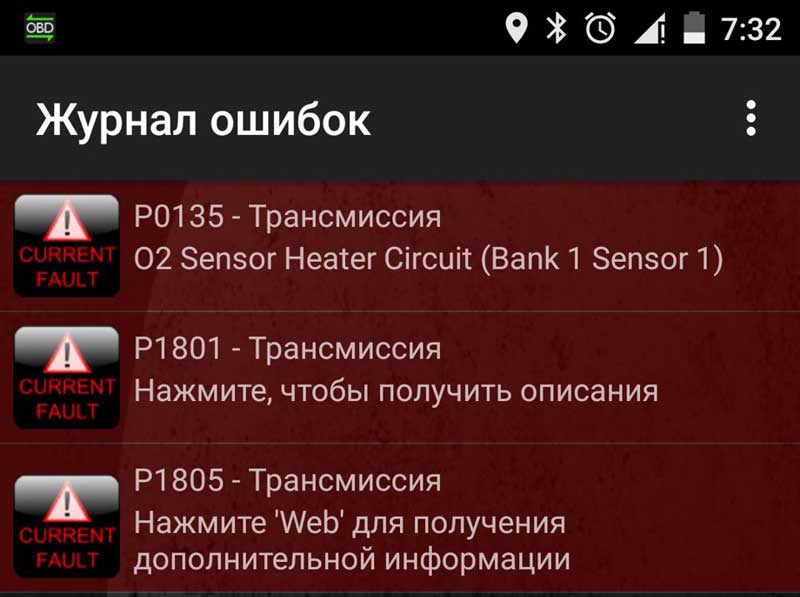

Если система проверяется через диагностическую колодку, при помощи OBD-II, то комбинация кода будет состоять из четырёх символов, перед которым в самом начале будет стоять буква.

Р — обозначает неполадку в работе двигателя или трансмиссии.
С — отображается при возникновении ошибки в «ходовой».
В — при возникновении такого буквенного обозначения, следует обратить внимание на исправность центрального замка, подушек безопасности, стеклоподъёмников.

Вторая цифра обозначает:

• 0 – общий для OBD-II код;
• 1 – цифра производителя авто;
• 2 – цифра производителя авто;
• 3 – резервный код.

Третий символ относится непосредственно к типу поломки:

• 1 – неисправность в системе подачи воздуха и топливной системы.
• 2 – аналогично с кодом «1».
• 3 – сбои и неполадки в системе зажигания.
• 4 – вспомогательный контроль.
• 5 – неисправности при работе холостого хода.
• 6 – поломки в работе ECU или его цепи.
• 7 и 8 – неисправность в работе трансмиссии.

На каких автомобилях появляется

Нельзя утверждать о том, что ошибка с кодом P0135 это характерная неисправность для каких-то определённых автомобилей, как тот же Mitsubishi Lancer или Toyota Corolla.

Но если ошибка P0135 вылезла на сканере и она сохранилась в памяти ЭБУ, её придётся устранять.

Можно выделить несколько основных марок и конкретных моделей авто, для которых ошибка P0135 считается наиболее распространённой и часто появляющейся. К этому списку можно отнести:

• Mitsubishi Lancer;
• автомобили ВАЗ, включая 2110 и 2114;
• Renault Logan;
• Renault Duster;
• Skoda Octavia;
• Hyundai Accent;
• Toyota;
• Nissan;
• Lada Kalina;
• Opel;
• Honda;
• Ford;
• Peugeot.

При этом статистика говорит не в пользу владельцев Mitsubishi Lancer, а также автомобилей производства Renault, Opel, Nissan и Toyota. В их случае ошибка P0135 является распространённой проблемой.

А поскольку ошибка P0135 вылезла, необходимо принять меры для её устранения. Причём простое стирание из памяти ЭБУ этого кода не всегда даёт результат. В зависимости от того, из-за чего появилась ошибка P0135, проводятся соответствующие работы для её устранения.

На что указывает

Ошибка P0113 означает, что имеются проблемы с датчиком температуры всасываемого воздуха. Конкретной причиной появления такой ошибки является высокий уровень сигнала датчика IAT (Intake Air Temperature).

Измеритель представляет собой обычный терморезистор. Чем ниже температура окружающего воздуха, тем большее сопротивление он испытывает при попадании в двигатель. И наоборот — чем выше температура воздуха, тем он менее разряжен и испытывает меньшее сопротивление. Опираясь на данные, получаемые от датчика IAT, электронный блок управления определяет время открытия форсунок и угол зажигания, а также управляет холостым ходом.

Ошибка P0113 означает, что плотность воздуха превышает максимально установленный уровень, то есть температура всасываемого воздуха ниже минимальной. Как правило, ошибка связана с некорректной работой датчика или его выходом из строя.

Насколько это серьёзная ошибка

Автолюбители закономерно интересуются тем, можно ли продолжать эксплуатацию машины, если возникла такая ошибка.

В худшем случае подобная неисправность приведёт к незначительному увеличению расхода топлива и едва заметным изменениям в динамике. Далеко не все заметят подобные изменения.

Но есть примеры, когда при бессистемном проявлении ошибки требовалось более серьёзное вмешательство в конструкцию автомобиля, включая замену проводов. Если ошибка появляется из-за нарушения контактов, разрушения изоляции, тогда игнорировать такую проблему не стоит. В дальнейшем могут возникнуть более опасные неполадки.

Да, ездить на автомобиле при такой ошибке, когда неисправен подогрев кислородного датчика, можно. Но будет лучше, если вы проведёте диагностику, установите точную причину и устраните её. Плюс без решения проблемы продолжит гореть лампа Check Engine, что также доставляет определённый дискомфорт.

Причины появления ошибки P0141

Возможных причин, которые могли дать сигнал контроллеру установить код ошибки p0141 не много:

1. Потеря контакта в колодке питания лямба-зонда;
2. Перегар спирали подогрева датчика кислорода;
3. Установка датчика иного типа.

По этому если стоит цель избавится от назойливой лампочки на приборной панели напоминающей о проблеме с кислородником после катализатора, то поиски проблемы стоит начать с проверки состояния контактов и проводки датчика.

ЭБУ проверяет цепь нагревателя кислородного датчика при первом запуске и обнаруживает обрыв или короткое замыкание цепи либо повышенное потребление тока в цепи подогрева лямбда-зонда.

Как устранить ошибку

Чтобы исправить эту ошибку, нужно выполнить несколько последовательных процедур.

1. Для начала рекомендуется проверить на предмет исправности сам кислородный датчик. Для этого его следует демонтировать либо визуально на посадочном месте проверить на целостность. Сняв датчик, вы сможете изучить его более детально. Если имеются признаки повреждения, единственным решением станет замена.
2. Затем проверяется целостность проводки, соединяющей датчик кислорода с электронным блоком управления. Сделать это можно путём визуальной оценки состояния, а также с помощью мультиметра.
3. Если контакты внешне выглядят нормально, это ещё не говорит об отсутствии повреждений. Чаще всего целостность проводки нарушается в местах изгибов и контактов с другими поверхностями. Изоляция может перетереться, провод надломиться.
4. При наличии следов окислений и коррозии, контакты следует зачистить, после чего обработать специальной смазкой для контактов.
5. На следующем этапе проверяется сопротивление подогревателя кислородного датчика. На разных марках и моделях автомобилей показатели нормального сопротивления могут отличаться. Но в основном это параметры в диапазоне от 3 до 9 Ом. Такие цифры мультиметр должен показывать при температуре окружающей среды в районе 15-20 градусов Цельсия.
6. Если показатели сопротивления выше установленной нормы либо его вовсе нет, это говорит на короткое замыкание или разрыв в электрической цепи кислородного датчика. А точнее его подогревателя.

В зависимости от того, к чему привела диагностика неисправностей, устранить ошибку потребуется соответствующими методами.

Проблема решается следующими мерами:

• Устанавливается новый кислородный датчик. Конструктивные особенности первого лямбда-зонда, как и второго, не позволяют его восстановить и отремонтировать. Поэтому при обнаружении неисправностей проблема устраняется только путём замены датчика кислорода.
• Меняется разъём. Если вышел из строя разъём, в некоторых случаях его можно отремонтировать. Бывает так, что пластиковые элементы фиксатора крошатся и разрушаются. Тогда поможет только замена.
• Меняется или ремонтируется проводка. Да, с целью экономии повреждённую проводку в местах повреждения скручивают, обматывают несколькими слоями изоленты. Но это может не дать желаемый результат. Поэтому в случае повреждения штатной проводки её лучше заменить аналогичной новой.
• Устанавливается новый катализатор. Он обладает сравнительно большим сроком службы, из-за чего при грамотном уходе и обслуживании выходит из строя редко. Но если катализатор сломался, его придётся менять. Иначе избавиться от ошибки P0135 не получится.
• Ремонтируется выхлопная система. Ремонт зависит от того, какие именно неисправности возникли в системе перед кислородным датчиком.

Чаще всего рассматриваемая ошибка становится результатом поломки датчика либо короткого замыкания в цепи.

Ошибка DTC P0135 Mercedes-Benz — неисправность цепи подогревателя датчика кислорода

2 года ago AutoTime

470

Что означает ошибка

Ошибка P0135 — это общий код OBD-II, говорящий о том, что напряжение датчика кислорода (Bank 1, Sensor 1) не соответствует минимальным и максимальным значениям напряжения, откалиброванным для ECM. Когда подогреватель датчика кислорода достигает рабочей температуры, датчик кислорода начинает реагировать на содержание кислорода в выхлопе. Блок управления отслеживает, сколько  времени необходимо  датчику для начала работы. Если блок управления определяет (на основе температуры охлаждающей жидкости), что прошло слишком много времени, прежде чем датчик кислорода начал работать ,то он установит ошибку P0135.

Причины ошибки P0135

• Блок управления двигателем (ECM) контролирует минимальное и максимальное значения напряжения датчика кислорода. Ошибка возникает если предельные значения напряжения отличаются от заданных в блоке управления. Автомобиль Mercedes-Benz переходит в аварийный режим и загорается индикатор «Check engine».
• Неисправность проводки датчика кислорода.
• Неисправность второго лямбда-зонда.
• Неисправность выхлопной системы

Симптомы кода ошибки P0135 Mercedes-Benz

• При этой ошибке двигатель может работать на повышенных холостых оборотах.
• На приборной панели Mercedes-Benz загорится индикатор «Check engine».
• При старте двигателя в цилиндрах могут наблюдаться пропуски воспламенения, которые по мере прогрева исчезают.
• В случае неисправности выхлопной системы, характерный звук будет слышен в районе расположения второго датчика кислорода.
• Потеря мощности при забитом или неисправном катализаторе

Как проводится диагностика ошибки

• Прочитать коды ошибок. Затем очистить их и провести тестовую поездку, чтобы проверить сбой.
• На работающем автомобиле просмотреть выходные данные датчика кислорода.
• Проверить проводку датчика кислорода и его разъемы на наличие коррозии или обрывов.
• Проверить датчик кислорода на предмет физического повреждения или загрязнения жидкостью.
• Проверить наличие повреждений выхлопной системы перед датчиком.
• Выполнить точные тесты производителя для точной диагностики неисправности.

Общие ошибки при диагностике

Несколько простых рекомендаций которые помогут избежать ошибок при диагностике кода ошибка P0135.

• Устраните любые неисправности выхлопной системы перед датчиком кислорода, чтобы предотвратить попадание избыточного кислорода в поток выхлопных газов.
• Проверьте датчик кислорода на наличие загрязнений моторным маслом или охлаждающей жидкости. Они могут вывести из строя датчик кислорода.
• Устраните любые повреждения (проводка, разъемы и т.д.) связанные с датчиком кислорода, чтобы предотвратить ошибочные показания датчиков.
• Проверьте снятый датчик кислорода на предмет повреждения от сломанного катализатора. Замените катализатор если он поврежден.

Насколько серьёзна ошибка P0135

• Напряжение датчика кислорода Mercedes-Benz выходящее за границы допустимых параметров может свидетельствовать о проблемах с выхлопной системой или двигателем.
• Если катализатор поврежден перед датчиком кислорода, то он не может считывать корректные значения.
• В случае неисправности какого-либо датчика кислорода блок управления двигателем (ECM) не может правильно корректировать соотношение топливовоздушной смеси. Это может привести к увеличению расхода топлива и возможному преждевременному отказу некоторых других компонентов двигателя.

Что необходимо ремонтировать

• В случае неисправности заменить датчик кислорода (bank 1 sensor 1)
• Ремонт или замена проводки, или разъема датчика кислорода (bank 1 sensor 1)
• Ремонт выхлопной системы, находящейся перед вторым датчиком кислорода
• Замена катализатора

Дополнительные сведения

Второй датчик кислорода (bank 1 sensor 1) определяет количество кислорода в выхлопных газах. Напряжения датчика используется блоком управления двигателя для обратной связи при подготовке оптимального соотношения топливовоздушной смеси.

Поиск возможного места неисправности цепи подогрева датчика кислорода

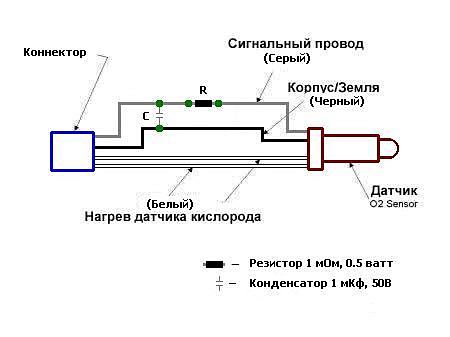

Для того чтобы определить конкретное место обрыва цепи при появлении ошибки P0135 следует произвести контроль сопротивления участков цепи. В первую очередь, проверяют сопротивление цепи подогрева датчика кислорода. Для этого необходимо знать схему распиновки разъема лямбда-зонда. Щупы мультиметра, переключенного в режим измерения сопротивления на пределе 200 Ом подключают к выводам, подключенным к цепи нагревателя.

Сопротивление должно быть несколько Ом, в данном случае 12,7 Ом. Можно проверить ДК по потребляемому току. Он обычно от 1 до 3-х Ампер. Если в цепи имеется обрыв, то есть мультиметр показывает бесконечность (на китайских мультиметрах – 1 в верхнем регистре), тогда следует проверить кабель, идущий к датчику. Он может быть поврежден, так как располагается вблизи сильно нагревающегося выпускного коллектора.

Если цепь датчика кислорода звонится при помощи мультиметра, необходимо проконтролировать подачу питания на цепь подогрева:

1. Проверить наличие заземления по общему проводу, идущему на ДК. Эту операцию можно выполнять, не запуская двигатель.

2. Проконтролировать подачу напряжения питания +12В на вывод цепи подогрева на заведенном двигателе. Если напряжение не подается, необходимо проверить предохранитель, который обслуживает ДК, согласно схеме. Также возможно повреждение реле в цепи включения подогрева.

3. Если предыдущие действия не имели результата, необходимо временно подключить питание подогрева датчика кислорода напрямую. Для этого лучше его перед этим демонтировать с места установки. Как и в свечах накала, ДК может звониться на холодную, но при его нагревании геометрические размеры увеличиваются, и цепь размыкается. Датчик сначала будет нагреваться, затем охладится. В таком случае лямбда-зонд подлежит замене.
