Как правильно установить и подключить магнитолу в машине ваз-2107 (2106)

Бортовой журнал ВАЗ 21074 (2006 г.)

Всем привет! Прошлой осенью произошел один неприятный случай — в спешке забыл отключить панельку магнитолы, оставив ее в положении AUX IN, так как, обычно, использую его вместо паузы. Магнитола — старенькая Алпайн еще с ДВД-приводом.

Тогда еще стояла старая батарея, которая уже плохо держала заряд и требовала регулярной подзарядки, в итоге, вечером стартер не смог прокрутить двигатель, пришлось «прикуривать». После этого случая решил проверить утечку тока и само подключение магнитолы, так как досталась она уже с автомобилем.

В том же положении панельки на сигнализации ток утечки составил целых 0,7 А, что на порядок больше допустимых значений — везде пишут по разному, но, если взять самый большой диапазон, то допустимый ток утечки всего 0,015-0,070 А или 15-70 mА.

Решил снять магнитолу и посмотреть подключение — как и предполагалось, красный и желтый провода питания скручены вместе и через зеленый тянутся к батарее, также, через скрутку к отрицательной клемме идет и провод «массы», получается фишку просто обрезали и все провода подключены на скрутках. Видимо, еще и поэтому при заводке машины магнитола постоянно отключалась на 1-2 секунды.

Нашел заводскую схему подключения магнитолы Алпайн, которая в принципе, применима и ко всем остальным.

Желтый провод, как я понял, отвечает за память, настройки и общее питание, подключается напрямую к батарее. А красный — отвечает за управление этим питанием, то есть за включение панели, и подключается он от зажигания, то есть уже не напрямую. Видимо, чтобы не заморачиваться, прежний владелец просто скрутил их вместе.

Решил проверить сколько на самом ли деле «утекает» только через одну магнитолу. Подключил мультиметр в разрыв скрутки желтого и красного провода к батарее:

1. Со снятой панелькой — практически не потребляет.

2. Со вставленной, но не включенной — уже на порядок выше нормы.

3. В режиме, в котором панель была оставлена — вышло еще больше. Таким образом, за 10 часов, что стояла машина,с батареи могло высосать до 5-7 А, чего уже не хватило, чтобы завестись.

4. С отключенной через кнопку магнитолой — в пределах нормы, но все равно многовато.

Теперь отключаем красный и оставляем только желтый, как должно быть при выключенном зажигании — магнитола теперь не включается и утечка минимальна.

Поэтому, решил пустить красный провод по заводской схеме и обезопасить себя от повторения данной ситуации с разрядкой, тем более для новой батареи это будет не очень хорошо.

Сначала, думал подключиться к свободному выходу INT на замке зажигания, но, оказывается, у него там постоянный +, а режима АСС, как на иномарках, нет.

Резать соседний провод на котором появляется переменный + не хотелось, тем более разбирать и дорабатывать контактную группу. Поэтому, порывшись в интернете, узнал, что в монтажном блоке имеются свободные контакты к которым можно подключиться и они уже защищены предохранителями.

Сначала хотел подключиться к штекеру Ш13-6 со стороны салона, но он был уже занят, поэтому пришлось вывести красный провод через моторный щит и подключаться к штекеру Ш10-8.

Штекер второй черный слева, если смотреть на блок, хотя, на некоторых схемах почему-то идет под коричневым цветом. К проводу припаял клемму «мама» с усиком, чтобы держалась в фишке.

Остальные контакты также пропаял и заизолировал термоусадкой.

Тянуть желтый и черный не понадобилось, так как сечения уже стоявших хватало, силовые и массы рекомендуется ставить сечением 2,5-4 мм.

Желтый (зеленый) провод у батареи пустил через предохранитель на 10 А, временно обмотал изолентой, пока из Китая идут спец.фишки под предохранители. Получается, теперь оба провода питания находятся под защитой, не считая предохранителя в самой магнитоле. Также, заменил и пропаял круглые клеммы к батарее.

Собрал все на место, подцепил мультиметр к АКБ — общая утечка составляет всего 0,02 А, что со вставленной панелькой, что без нее. И магнитола перестала отключаться при заводке автомобиля.

Однако, при таком подключении есть небольшой недостаток — чтобы послушать музыку надо обязательно включать зажигание, что на инжекторе и так ко всему дает довольно большое потребление. Можно было, конечно, просто поставить в разрыв красного провода кнопку, но, ведь, и ее можно забыть выключить. Так что, пока оставил так, может позже что-нибудь придумаю.

Посчитаемся:

Провод 1м — 30р

Клемы, термоусадка — 20р

Предохранитель 10А — 10р

Итого- 60р

Подписывайтесь! Удачи на дорогах!

Как установить магнитолу в «Жигули».

Не секрет, что АвтоВАЗ в Тольятти до сих пор дает будущему хозяину автомобиля ВАЗ 2107 полную свободу действий, закрывая место для установки магнитолы в «бороде», или центральной консоли заглушкой. Подключить магнитолу самому – дело чести любителя. Установка здесь более безопасна в плане кражи, так как магнитола никому не бросается в глаза, находится низко. Кроме того, поставить устройство проще — не требуется перекомпоновка электрики и внутреннего пространства. Единственный существенный «минус», даже два – это довольно сильный разогрев аудиосистемы при включенном отоплении. На высоких температурах магнитола работает недолго. Также существует неудобство выдвигания аудиодиска из – за того, что мешает рычаг переключения передач. Но так как диски уже отходят в прошлое, уступая «флешкам», то это не очень существенный недостаток, в отличие от первого.

Некоторые предпочитают для нее не совсем обычное место: поставить там, где у ВАЗ 2107 верхние воздуховоды. Вот так:

Здесь показано самодельная установка на «посадочное место» под магнитолу взамен вытянутых и удаленных воздуховодов. У этой самодельной комплектации есть следующие достоинства: отсутствие нагрева (ведь воздуховоды удалены), и удобство управления устройством. Недостатками являются: изменение конструкции, сильный разогрев под прямыми солнечными лучами, и опасность кражи. Кроме того, если поставить сверху, то хуже работает вентиляция салона, и это важный аргумент «против». Продать такую ВАЗ 2107 скорее всего, будет сложнее. Поэтому перед тем, как подключить магнитолу с такой серьезной переделкой, хорошо подумайте.

На рисунке изображена готовая переделанная конструкция:

В любом случае, вам нужна магнитола. Если вы просто любитель послушать «Авторадио», то можно установить и «Aiwa». Если вы желаете получить профессиональный автозвук, то задумайтесь о приобретении полноценной аудиосистемы, чтобы подключить серьезную систему, типа «Pioneer». Но при этом помните, что нужно начинать работу с грамотной полной шумоизоляции салона, приобретения сабвуфера, усилителя и других дорогостоящих вещей.

Кроме того, если на вашей магнитоле не будет USB – входа, то знайте, что вы приобретаете и собираетесь поставить весьма дешевую и старую модель. После этого нужно приобрести колонки, хотя бы четыре: классическая установка содержит две фронтальные и две задние, мощностью около 200 Ватт. Колонки большей мощности для ВАЗ 2107 приобретать не стоит.

Установка предусматривает качественную проводку, которую придется покупать самим, всего нужно будет около 10 метров – 7 на задние и 3 на передние колонки. При покупке лучше брать провод в 4 жилы, чтобы динамики разводить «с одного провода».

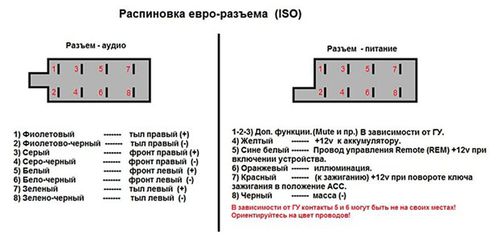

Кстати, штатная расцветка проводов на колодке питания следующая:

  1. Красный цвет – это всегда «+» в бортовой сети питания, которая работает при напряжении 12 В, при заведенном двигателе или включенном зажигании;
  2. Черный провод – «минус», масса бортовой цепи.
  3. Синий – питание антенны;
  4. Желтый – постоянное напряжение с АКБ.
  5. Оранжевый – подключение подсветки консоли.

При установке магнитолы в штатное место обязательно посмотрите инструкцию. В ней должна быть схема, как подсоединять динамики с указанием «плюса» и «минуса». Помните, что «минус» — это масса, то есть кузов автомобиля, и в этом качестве можно рассматривать хорошо зачищенный болт, контактирующий с кузовом. Он работает в качестве контакта.

Разумеется, перед началом действий нужно снять минусовую клемму с АКБ. Затем производим подключение колонок: жгуты проводов прячем в салоне и разводим по колонкам.

Выше показана подводка четырехжильных проводов к акустической полке на тыловые колонки.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Замена тросика газа на ваз 2115

Ваз 2114 замок от калины на

Кпп ваз 2114 устройство схема

Эпхх ваз 2109 карбюратор схема подключения

ВАЗ 2114 признаки неисправности внутреннего шруса, способы диагностика

Ваз 2107 недостатки

Дергается машина при трогании ваз 2114, несколько основных причин

Замена замка зажигания на ваз 2114, как выявить поломку, ремонт

Как подключить

Подключить магнитолу в ВАЗ-2106 можно через замок зажигания, но эта схема считается менее привлекательной, т. к. слушать радио при выключенном моторе не получится. Стандартная схема подключения предусматривает использование штатной проводки. Среди других особенностей подключения ВАЗ-2107 отметим следующие моменты:

  • Запрещается проводить подключение напрямую к аккумулятору, т. к. это может привести к его быстрому износу.
  • Для исключения вероятности разряда аккумулятора в желтый провод врезают кнопку выключения питания.
  • Штатного предохранителя в классической сборке не предусмотрено. Для его установки нужно изменить практически всю электрическую схему. Проще всего приобрести силовой кабель, в который уже встроен предохранительный элемент. Для нормального пуска требуется устройство на 20 А.

От правильности созданной системы питания во многом зависит эксплуатационный срок акустической системы. Провод рекомендуется изолировать, контакты соединяются методом пайки или при применении специальных переходников.

Динамики

Для того чтобы подключить магнитолу на ВАЗ-2106, следует провести ее соединение с динамиками. Среди основных рекомендаций отметим следующее:

  • Проводится установка динамиков с их плотной герметизацией. В противном случае может возникнуть вибрация.
  • Больше всего внимания следует уделять правильности прокладки кабеля. В месте соприкосновения с металлом следует провести качественную изоляцию, т. к. вибрация может стать причиной протирания изоляции.
  • Процедура подключения предусматривает применение специальных переходников. Кроме этого, можно провести подключение пайкой, все соединения изолируются.

У современной магнитолы есть соответствующие выходы для динамиков. Сеть питания должна иметь минимальное количество соединений, т. к. они могут стать причиной повышения сопротивления.

Сабвуфер

При улучшении акустической системы рассматриваемого автомобиля часто проводится установка сабвуфера. Этот элемент предназначен для вывода звука низкой частоты. Среди особенностей подсоединения отметим следующее:

  • У современного устройства есть соответствующий выход для подключения.
  • Для подобного динамика рекомендуется использовать провод большего сечения.

Прокладывать кабель рекомендуется под обшивкой транспортного средства. Подключается магнитола на ВАЗ-2107 при использовании специальных фишек.

Антенна

Прежде чем подсоединять в ВАЗ-2107 автомагнитолу, следует рассмотреть правильность положения антенны. Различные искусственные помехи могут стать причиной ухудшения качества сигнала, за счет чего появляется посторонний шум. Среди особенностей подключения антенны отметим следующее:

  • Есть соответствующий разъем для подсоединения внешнего устройства.
  • При отсутствии требуемого штекера его можно приобрести и припаять к наружной антенне.
  • Качественное соединение предусматривает проведение изоляции при применении изоленты или герметика. Слишком высокая влажность может стать причиной появления коррозии, которая приведет к ухудшению качества сигнала.

На установку и подключение акустической системы уходит относительно небольшое количество времени. Больше всего внимания уделяется прокладке кабеля к источнику питания, т. к. в качестве него применяется аккумулятор.

Установка магнитолы в Ваз

Сегодня на рынке можно найти практически любое головное устройство АС. Разные цены, разные потребности и наконец, автомагнитола приобретается. Практическая каждая из них сегодня оснащена радиоприемником и способна читать диски любого формата. И если выбор головного устройства для многих не проблема, то монтаж автомагнитолы Ваз или другого автомобиля становится настоящей проблемой. В нашей статье мы рассмотрим, как подключаются автомагнитолы. Установка на ваз 2107 или другую модель должна пройти легко и быстро, если изучить все, что будет представлено ниже.

Установка двухдиновой автомагнитолы

Современные магнитолы размерного стандарта 2DIN оборудованы увеличенным дисплеем, сенсорным управлением. Они аналогичны автомагнитолам 1DIN по ширине и установочной глубине. Лучшая функциональность достигается увеличением корпуса по высоте в 2 раза (до 100 мм). На штатное место двухдиновая магнитола в машину ВАЗ 2107 не помещается. Установке большого корпуса под центральной консолью мешает рычаг коробки передач. На место воздуховодов тоже нельзя установить автомагнитолу размера 2DIN. Вверху расширить нишу воздуховодов не позволяет край «торпедо». Для расширения ниши вниз нужно удалить регуляторы печки. Гораздо проще, чем сложная реконструкция «торпедо», будет установка двухдиновой магнитолы в перчаточный ящик («бардачок») машины. В бардачке достаточно места для монтажа двухдиновой магнитолы, которую можно дополнить и отдельным усилителем. Основными сложностями такого способа становится конструирование креплений для установочной секции. Под них нужно установить демпфирующие прокладки, амортизирующие вибрации пластмассы.

Лада 2107 Средство передвижения ☭ › Бортжурнал › Установка 2din магнитолы в центральную консоль (бороду) 2107

Ну Всем доброго! Ранее в БЖ я устанавливал комбинацию 1дин + кармашек

Приобрел дополнительно: микрофон от компьютера б/у 300рэПрикуриватель калика 200 рэПереключатель отопителя калина 150рэПолку под бардачком которая б/у 50рэЦентральную консоль (бороду) в сборе б/у 200рэИ всякую мелочь в виде изоленты контактов термоусадочной трубки проводки и диодной ленты 200рэ.

Пластик который использовал вырезал из полки он 1:1 как и борода

Из дополнительной бороды которую покупал использовал вот эту хрень.Так как моя не подходила (она уже подвергалась изврашению)

+ко всему я еще проклеил стенки бороды виброй и шумкой (через жопу правда) теперь не раздражает скрип пластика при езде советую.

Все встало четко рычаг КПП при 1.3.5 в кармашек не упирается.

Магнитола сзади тоже не упирается в корпус отопителя все встало четко!

Пластик изначально вывел чуть выше бороды (к пепельнице) и тем самым закрыл всем известную щель между панелью и бородой.

На панели чуть выше магнитолы расположено следующее: кнопка багажника, регулятор вентилятора отопителя, прикуриватель, и индикатор обогрева заднего стекла и индикатор ручника.

В кармашке сделал подсветку.

По стольку по скольку этот майфун имеет функцию блютуз и по нему можно разговаривать, подключил сразу микрофон громкой связи. Его сделал из обычного комповского!

разбирается все это дело так: вытаскиваем магнитолу и внутри выкручиваем один шуруп и готово!

Ну собственно и все, все работает всем доволен, мафон поёт будь здоров. КОЛХОЗ? скорее всего ДА, так что как вы видите мне пофиг! Если что то не понятно стало интересуйтесь расскажу! За орфографические ошибки сорри!Всем добра!

источник

Что необходимо знать

Перед установкой автовладелец должен определиться с типом выбранной магнитолы. На рынке доступны множество моделей под типоразмер 1Din (может понадобиться переходная рамка для 1 din автомагнитолы) по стоимости начиная от 1000 рублей и заканчивая 40 000 в верхнем диапазоне. А для тех, кто не решится устанавливать её самостоятельно, стоит обратиться в специализированный сервис, где стоимость установки обойдётся до 5000 рублей.

На передней панели автомобиля предусмотрено специальное гнездо для установки магнитолы, а завод изготовитель провел провода аудиосистемы по салону. Конечно владелец может выбрать иное место для установки аудиосистемы и даже расширить его под типоразмер в 2Din, однако эта процедура сопряжена с множеством переделок в системе вентиляции и обогрева и несет в себе больше минусов чем плюсов.

Проводка автомобиля

Также перед началом установки необходимо изучить проводку автомобиля и бортовой сети.

  • Оранжевый провод соответствует функции подсветки панели приборов;
  • Синий отвечает за питание радиоантенны;
  • Черный соответствует массе в бортовой цепи;
  • Красный является «плюсом» в сети питания;
  • Желтый отвечает за напряжение от аккумуляторной батареи.

Для всех любителей, что-то ремонтировать в своём автомобиле, будет интересно узнать о том, какой должен быть формат флешки для автомагнитолы.

На видео — как установить магнитолу в машину:

Также будет интересно узнать о том, как установить автомагнитолу с навигацией и камерой заднего вида.

Установка

Установка автомагнитолы на Ваз 2107

Начнем мы наше повествование с самого простого способа установки автомагнитолы. Такой подход полностью оправдан, ведь невозможно научиться сразу сложным вариантам монтажа и идти нужно от простого. Прежде чем покупать дорогое оборудование, следует определиться с выбором установщика. Если намеревается проведение такой операции самостоятельными силами, то нужно знать много секретов. Напротив, недорогое устройство очень просто подключить и тратиться на услуги специалиста вовсе не обязательно. Итак, из чего состоит обычная акустическая система? Конечно же, главную роль здесь занимает автомагнитола, монтажом которой мы и займемся. Но не стоит забывать и о четырех стандартных динамиках, которые идут в комплекте. От головного устройства к ним нужно будет соединить провода.

Начало процесса установки

Как подключить автомагнитолу на ваз 2106

В первую очередь, следует проверить провода колодки питания, на каждом из которых должно быть написано его предназначение. Провод просто может быть выкрашен в определенный цвет:

  • Красный цвет провода будет означать кабель, подразумевающие питание в плюс 12 В при включенном зажигании.
  • Желтый будет означать постоянное питание.
  • Синий провод – питание, идущее на антенну.
  • Оранжевый провод предназначен для управления подсветкой.
  • Черный провод – всегда минусовой.

Рассмотрим установку головного устройства, которое кроме проигрывания компакт-дисков, наделено еще и радиоприемником:

Изучаем колодку для подключения динамиков(см.Как выбрать динамики для автомагнитолы своими силами). Она состоит из 8-ми штекеров. На каждый динамик идет по два штекера. Получается – 4 динамика х 2 = 8.

Как установить автомагнитолу на ваз 2107

Колодки для подключения динамиков и питания являются традиционными. Другими словами, для них (штекеров) предусмотрено заданное назначение. В нашем случае подразумевается, что в комплекте с автомагнитолой идут эти колодки и покупать их по отдельности не нужно:

Приобретаем специальные соединители, которые очень важны при подключении автомагнитолы. Такие составляющие априори исключают необходимость использования пайки. Данные компоненты предназначаются для соединения дополнительного провода с проводкой автомобиля. Обычно, соединитель имеет два канала: основной провод идет в сквозное отверстие, а дополнительный – в глухое.

  • Что касается места врезки в стандартную проводку, то найти его можно по схеме электрических соединителей.
  • После того, как врезали в проводку автомобиля соединитель, нужно проверить напряжение плюс 12 В и массу. Делается это на соответствующих контактах колодки. Используем простейший пробник – автомобильную лампочку на 12 В с двумя подключенными проводами или специальный.

Объединяем колодки проводов для усилителя (которые не были или не будут использованы при установке) изоляционной лентой.

  • Теперь надо через специальные салазки головного устройства продеть жгут проводов, предназначеных для проигрывателя и антенны.
  • Салазки вставляем в гнездо консоли панели приборов.

Как подключить автомагнитолу на Ваз 2101

  • Пока не спешим устанавливать автомагнитолу, а еще раз проверяем самодельным пробником напряжение и массу на нужных контактах колодки питания.
  • Кабель антенны подсоединяем к магнитоле.
  • Подсоединяем также и остальные провода.
  • Магнитолу вставляем в гнездо панели приборов.

Схема подключения автомагнитолы Ваз 2105

  • Ставим облицовку панели автомагнитолы.
  • Ставим саму панель.
  • Проверяем работоспособность всей системы.

Схема подключения автомагнитолы на ваз 2105

На этом операция по установке магнитолы своими руками можно считать законченной. Не помешает воспользоваться и другими пошаговыми инструкциями

Кроме того, важно в процессе работы смотреть фото и видео – материалы. Априори цена самостоятельной установки порадует каждого, ведь по сравнению она будет в несколько раз ниже той, которую придется платить специалистам

Как проверить подключение

Для проверки корректности соединения кабелей следует выключить зажигание и измерить ток утечки, который не должен превышать 30 мА. Дополнительным тестом станет включение оборудования в режим повышенной громкости, при этом не должно происходить самопроизвольного отключения компонентов.

Владельцы ВАЗов 2107 начинают акустический тюнинг своей машины с установки или замены главных компонентов — головного устройства (автомагнитолы) и штатных динамиков невысокого качества. Замену ГУ (головного устройства) практикуют и в том случае, если перестала работать магнитола ВАЗ 2107, которую отказываются ремонтировать как устаревшую.

Кража магнитолы тоже относится к распространенным причинам установки нового ГУ. Для профессионалов операции установки не сложны, но начинающий любитель может повредить «торпедо», неправильно соединить провода. Неправильная установка магнитолы ВАЗ 2107 приводит к коротким замыканиям и перегоранию электронных плат ресивера.

В статье мы опишем как:

  • заменить передние динамики;
  • правильно использовать звуковую полку;
  • перенести магнитолу на место воздуховодов или в «бардачок»;
  • установить автомагнитолу 2DIN;
  • подключить головное устройство к динамикам и электропитанию.

Надеемся, что советы будут вам полезны.

Как установить

Не секрет, что АвтоВАЗ в Тольятти до сих пор дает будущему хозяину автомобиля ВАЗ 2107 полную свободу действий, закрывая место для установки магнитолы в «бороде», или центральной консоли заглушкой. Подключить магнитолу самому – дело чести любителя. Установка здесь более безопасна в плане кражи, так как магнитола никому не бросается в глаза, находится низко.

Кроме того, поставить устройство проще — не требуется перекомпоновка электрики и внутреннего пространства. Единственный существенный «минус», даже два – это довольно сильный разогрев аудиосистемы при включенном отоплении. На высоких температурах магнитола работает недолго. Также существует неудобство выдвигания аудиодиска из – за того, что мешает рычаг переключения передач. Но так как диски уже отходят в прошлое, уступая «флешкам», то это не очень существенный недостаток, в отличие от первого.

Здесь показано самодельная установка на «посадочное место» под магнитолу взамен вытянутых и удаленных воздуховодов. У этой самодельной комплектации есть следующие достоинства: отсутствие нагрева (ведь воздуховоды удалены), и удобство управления устройством. Недостатками являются: изменение конструкции, сильный разогрев под прямыми солнечными лучами, и опасность кражи.

Кроме того, если на вашей магнитоле не будет USB – входа, то знайте, что вы приобретаете и собираетесь поставить весьма дешевую и старую модель.

После этого нужно приобрести колонки, хотя бы четыре: классическая установка содержит две фронтальные и две задние, мощностью около 200 Ватт. Колонки большей мощности для ВАЗ 2107 приобретать не стоит.

Кстати, штатная расцветка проводов на колодке питания следующая:

  • Красный цвет – это всегда « » в бортовой сети питания, которая работает при напряжении 12 В, при заведенном двигателе или включенном зажигании;
  • Черный провод – «минус», масса бортовой цепи.
  • Синий – питание антенны;
  • Желтый – постоянное напряжение с АКБ.
  • Оранжевый – подключение подсветки консоли.

При установке магнитолы в штатное место обязательно посмотрите инструкцию. В ней должна быть схема, как подсоединять динамики с указанием «плюса» и «минуса». Помните, что «минус» — это масса, то есть кузов автомобиля, и в этом качестве можно рассматривать хорошо зачищенный болт, контактирующий с кузовом. Он работает в качестве контакта.

Разумеется, перед началом действий нужно снять минусовую клемму с АКБ.

Затем производим подключение колонок: жгуты проводов прячем в салоне и разводим по колонкам.

При выборе магнитолы рекомендуется обращать внимание на продукцию, выпускаемую под брендом Pioneer. Она характеризуется высокими эксплуатационными характеристиками, может прослужить в течение длительного периода

Установить магнитолу для повышения качества музыки можно следующим образом:

  • В машине магнитола фиксируется при применении стандартного разъема ISO. Этот международный стандарт получил широкое распространение.
  • При выборе магнитолы следует учитывать ее размеры. Если они не будут подходить, то монтаж усложнится. В машине можно провести изменение посадочного гнезда.
  • С обновлением магнитолы не возникает проблем в случае, если посадочное место имеет требующиеся размеры. Все кабели закрепляются в прямоугольную колодку.
  • Если контакты не подходят, то можно использовать специальный переходник.

Подключение магнитолы через дополнительную кнопку

Чтобы исключить утечку тока в разрез красного провода ставят кнопку:

  1. Кнопка в разрез красного провода магнитолы;
  2. Кнопку переключает между постоянным «плюсом» и после зажигания;
  3. Через сигнализацию.

С первым вариантом думаю все ясно: просто в разрез красного провода на магнитолу вешается обычная кнопка вкл/выкл. Таким образом магнитола у вас работает всегда, но если Вы решили оставить машину на длительное время на стоянке, то просто выкл. кнопкой подачу тока на магнитолу.

Второй вариант, когда вместо обычной кнопки используется кнопка аварийки. Вторую кнопку аварийки Вы будете использовать именно для того, чтобы переключать режим питания магнитолы:

  1. Кнопка нажата — питание на магнитолу через постоянный плюс
  2. Кнопка не нажата — питание на магнитолу через плюс от зажигания

Пример подключения автомагнитолы:

  • Провод подсветки магнитолы к проводу подсветки прикуривателя.
  • Плюс после зажигания с колодки часов (оранжевый провод)
  • Постоянный плюс с АКБ или прикуривателя.
  • Массу «-» с прикуривателя

Третий вариант: можно смонтировать простую схему которая будет подавать плюс и отключать его автоматически от сигнализации.Если в автомобиле есть двухпроводной соленоид с срабатыванием на закрывание и открывание путем изменения полярности для каждой из этих операций, то работать он должен так: При открытии дверей положительный импульс с соленоида подается на реле Р1, при этом реле сработает и фактически перейдет в режим самоподхватывания, обеспечивая питание от аккумулятора через выводы своих контактов и реле Р2 и подключая магнитолу к питанию.

При положительном импульсе во время закрытия произойдет срабатывание реле Р2, при этом цепь питания реле Р1 и магнитолы оборвется, магнитола отключится, а реле перейдет в обесточенное состояние. Но у этой схемы тоже есть минус — это повышенное энергопотребление за счет дополнительного реле Р1, которое всегда будет включено вместе с работающей магнитолой.

Заключение

Как подключена магнитола на Вашем автомобиле?

Замок зажигания является одним из основных элементов системы управления электрооборудованием. С его помощью в ВАЗ 2107 запускается двигатель, включаются световые приборы, дворники, печка, обогрев заднего стекла и др. Любая неисправность замка делает дальнейшую эксплуатацию машины невозможной. Однако большинство проблем можно довольно легко решить самостоятельно.

Замок зажигания ВАЗ 2107

Замок зажигания (ЗЗ) ВАЗ 2107 является устройством электромеханического типа. Он находится под приборной панелью и крепится на кронштейн, приваренный к левой стороне вала рулевой колонки.

Назначение замка зажигания

Основная функция ЗЗ — синхронизация электросистем при запуске и эксплуатации автомобиля. При повороте в замке ключа ток начинает поступать на втягивающее реле стартера, в систему зажигания, к контрольно-измерительным и световым приборам, отопителю и т. п. При выключении замка зажигания большая часть электрооборудования полностью обесточивается, предохраняя аккумулятор от разрядки. Одновременно включается противоугонный механизм, блокирующий руль при его малейшем повороте.

Ключ в ЗЗ ВАЗ 2107 может занимать четыре положения, три из которых фиксированные:

  1. 0 — «Выключено». Электропроводка обесточена. Ключ нельзя вынуть из замка, противоугонный механизм отключён.
  2. I — «Зажигание». Включена система искрообразования двигателя, возбуждение генератора, контрольно-измерительные приборы, наружное освещение, щётки стеклоочистителя, печка и поворотники. Ключ нельзя вынуть из замка, противоугонный механизм отключён.
  3. II — «Стартер». Ток подаётся на стартер. Положение ключа не фиксируется, поэтому его нужно принудительно держать в этом положении. Из замка его вынуть нельзя.
  4. III — «Стоянка». Всё отключено, кроме звукового сигнала, габаритных огней, щёток стеклоочистителя и печки отопления салона. При удалении ключа из замка активируется противоугонный механизм. При повороте руля в любую сторону он будет заблокирован. В подтверждение блокировки раздастся звуковой сигнал — щелчок. Для отключения противоугонной системы нужно вставить в замок ключ, установить его в положение «0» и плавно поворачивать рулевое колесо в любую сторону до разблокировки.

Схема подключения замка зажигания

На новом ВАЗ 2107 все провода, идущие к замку зажигания, собраны в одну пластмассовую фишку, подсоединить которую не составляет большого труда. Для отключения замка эту фишку нужно просто снять. Если же провода на контакты надеваются по отдельности, подключение следует проводить по следующей схеме:

  • к контакту 50 подсоединяется красный провод (стартер);
  • к контакту 15 — двойной голубой с чёрной полосой провод (зажигание, отопитель, приборы на передней панели, обогрев заднего стекла);
  • к контакту 30 — розовый провод (плюс аккумулятора);
  • к контакту 30/1 — коричневый провод (плюс аккумулятора);
  • к контакту INT — чёрный провод (габариты, задние тормозные фонари и фары).

Замок зажигания ВАЗ 2107 подключается по универсальной для всех классических моделей ВАЗ схеме.

Устройство замка зажигания

Замок зажигания ВАЗ 2107 представляет собой цилиндрический корпус, в котором находятся личинка и контактный механизм, с выступом для фиксации рулевого колеса. На одном конце цилиндра имеется углубление для ключа, на другом — контакты для подсоединения электропроводки. Каждый ключ индивидуален, что даёт дополнительную гарантию от угона. Замок состоит из двух частей, соединённых поводком. В верхней части находится личинка (запирающее устройство), в нижней части — контактная группа.

Личинка замка

Перед выключателем зажигания стоят две задачи:

  • основная — поворот подвижного диска контактного устройства;
  • дополнительная — блокировка руля при выключенном зажигании.

Блокировка осуществляется с помощью подвижного запорного пальца, который при повороте ключа по часовой стрелке частично убирается внутрь корпуса замка. При вращении ключа в обратном направлении палец выдвигается, а когда ключ вытаскивается, палец входит в специальное углубление в рулевой колонке. При этом раздаётся громкий щелчок.

Для поворота используется поводок, который:

  • обеспечивает поворот подвижного диска контактного механизма;
  • фиксирует замок в нужном положении с помощью лунок, шариков и пружин.

Контактный механизм замка зажигания

Контактная группа замка состоит из двух частей:

  • подвижного диска с токопроводящими пластинами;
  • неподвижной пластмассовой колодки, в которой закреплены контакты электропроводки, имеющие в месте соприкосновения с подвижным диском специальные выступы.

При повороте ключа пластины на диске замыкают или размыкают нужные контакты на колодке, включая или выключая соответствующие узлы и механизмы.

Установка автоматической антенны на ВАЗ 2107

Вполне понятно, что ни одна автомобильная акустическая система, имеющая в своем составе радиоприемник, не может обойтись без антенны. В настоящее время существует достаточно большое количество различных антенных устройств наружных, внутрисалонных, активных и пассивного типа обладающих своими достоинствами и недостатками, но если вести речь конкретно про внутрисалонные антенны, то они отличаются простотой монтажа, не требуют дополнительного обслуживания в процессе эксплуатации, не создают аэродинамического сопротивления при движении машины и, конечно же, не привлекают внимания автомобильных воров и вандалов. Правда, справедливости ради, следует отметить, что характеристики таких антенн в значительной мере зависят от ориентации и удаления автомобилей относительно положения радиостанций, а также они чувствительны к наличию находящимся поблизости источникам электромагнитных помех. Кроме того, следует учитывать, что в соответствии с некоторыми особенностями установки, такие антенны являются одноразовыми и после снятия элементов с места их установки, повторно их закрепить уже не удастся. Далее будет рассмотрен именно второй вариант крепления антенны. При установке антенны на автомобили ВАЗ часть ее кабельной проводки проще всего упрятать за обивку крыши.

Заголовок сообщения: Re: Установка МЖ в ВАЗ . Поставил свою антенну на водосток, треск остался, но стало лучше чем на багажнике.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
