Как организовать своими руками покрасочную камеру?

Как работает

Принцип работы камеры для окраски автомобилей заключается в подаче воздушного потока сверху помещения и отводе воздуха с пространства под окрашиваемой поверхностью. Таким образом, проходящие воздушные потоки захватывают мелкодисперсные частицы лакокрасочных материалов, а также препятствуют поднятию с пола пыли и сора. При герметичности помещения в камере образуется устойчивая атмосферная среда, что исключает сквозняки и резкие воздушные потоки.

Приточно-вытяжная организация должна быть оборудована нагревательным элементом, который позволит стабильно поддерживать в камере комфортную для покраски температуру.

Устройство

Профессиональная покрасочная камера состоит из помещения, в котором проводится окраска, а также сервисных устройств. Простейший комплекс в себя включает:

• воздушные фильтры;
• систему подачи воздуха;
• каналы отвода воздуха;
• нагревательный элемент;
• устройства управления системой.

Существуют одноконтурные и двухконтурные комплексы (на фото). В первом случае вентилятор используется только для подачи воздуха. Двухконтурные системы дополнительно оборудованы вентилятором, выполняющим роль вытяжки. Технологичные покрасочные комплексы обладают функцией рециркуляции, что позволяет экономить ресурсы для обогрева. Воздух в таком случае начинает циркулировать по замкнутому кругу. Использовать такой режим рационально при сушке нескольких свежеокрашенных деталей или всего авто.

Покрасочное помещение должно иметь развитую систему вентиляции. Засасываемый воздух проходит двойную степень фильтрации: перед вентилятором и перед попаданием в рабочее помещение. Попадающий воздух должен быть чистым, иначе теряется смысл использования покрасочной камеры – пыль и сор будут налипать на свежеокрашенные элементы. Фильтрующий элемент обязателен в местах отвода воздуха. В режиме рециркуляции в камеру должен подаваться чистый воздух

Очистка препятствует загрязнению окружающей среды, что также немаловажно

Отопление

Чтобы технология покраски не нарушалась, в покрасочной камере температура не должна опускаться ниже +20°С. Использование инфракрасных обогревателей действительно ускорят процесс полимеризации ЛКМ, но использовать их рационально только при небольшой площади окраски. Чтобы ускорить процесс высыхания ЛКП полностью окрашенного авто нужен обдув горячим воздухом. Для подогрева используются теплогенераторы нескольких типов:

• электрические – обычные ТЭНы. Из особенностей – высокое потребление электричества;
• газовые. В теплообменник вживляется газовая горелка. Температура регулируется с помощью датчиков и газового редуктора. Установка такого комплекса требует значительных капиталовложений, что при хороших объемах работы окупится экономией на ресурсах (схема отопления на фото);
• дизельные. Подогрев работает по схожему с газовым оборудованием принципу. Не требует больших затрат на этапе установки, но довольно прожорлив при использовании морозного воздуха. Наиболее оптимальный вариант, если для сушки небольших элементов использовать инфракрасные обогреватели.

Нагрев воздуха осуществляется в теплообменнике, который бывает двух видов: рекуперативный (стационарный) и регенеративный.

Окрасочное помещение

Рабочее помещение должно обладать:

• хорошим освещением. Лампы должны быть установлены на потолке и на стенах, часть которых монтируется под углом. Желательно, чтобы внутренняя отделка не имела искривленных форм. Это поможет маляру определить качество подготовки детали к покраске и лучше контролировать перенос ЛКМ;
• достаточной площадью для комфортной окраски (минимум для легковых авто – 7х4х2.7). Конкретные параметры зависят от габаритов техники, которая будет окрашиваться.

Рабочее помещение должно быть герметичным и хорошо утепленным. Нагнетаемый поток воздуха подается через короб, закрепленный в центре потолка. Отвод осуществляется через отверстия под полом, которые прикрыты решеткой. В рабочей зоне допускается небольшая площадь для установки краскопульта и расположения необходимых ЛКМ.

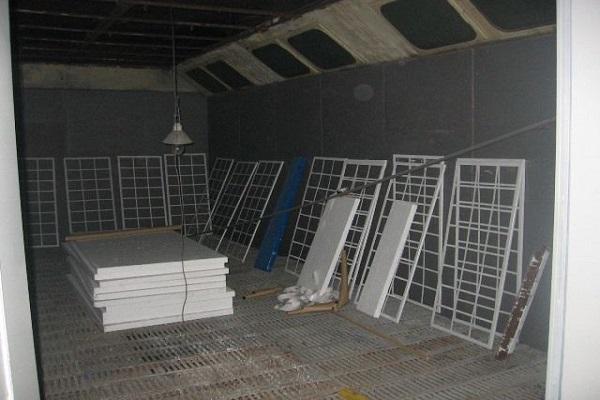

Пример покрасочной камеры с мебельного производства

Приводим фото покрасочной камеры, которые были сделаны во время экскурсии на реальной действующем предприятии.

Различные требования к окрашиванию тех или иных изделий привели к появлению камер с разнообразными особенностями конструкции. Отличия состоят в способе удаления лакокрасочных паров. Для окрашивания объемных крупногабаритных узлов, например, отдельных деталей кузова автомобилей или кузовов в сборе предназначена . Внутри любой камеры происходит непрерывное движение воздуха, увлекающего за собой пары краски. В подобных системах молекулы воды улавливают и связывают мельчайшие частицы ЛКМ, сводя к минимуму выброс вредных веществ в атмосферу. Специалисты могут оборудовать одной или несколькими водяными завесами уже существующие . Этот шаг сделает работу маляра более комфортной и безопасной. Перед окраской изделиявам необходим чтоб очистить изделие от ржвавчины и остатков прошлого слоя краски.

Рассчитываем и подбираем оборудование самостоятельно

Приступая к самостоятельному расчету и оборудованию покрасочной камеры, следует рассмотреть их общий вид и принцип работы, приведенный в автомастерских. Так, окрасочная камера – это утепленный бокс, который имеет встроенное в стены и потолок освещение и группу воздушных фильтров. Этот бокс также оснащен въездными воротами, а еще внешним блоком с системой вентиляции для  нагрева воздушной массы в автоматическом режиме. Этот блок по подготовке и подогреве воздуха может размещаться как внутри, так и снаружи помещения, что создает дополнительное пространство и облегчает процесс покраски автомобиля.

Размер покрасочной камеры играет большое значение!

Каждая покрасочная камера индивидуальна и ее размеры зависят от количества покраски в день, качества проводимых работ и материальных средств, вложенных в ее постройку и эксплуатацию. Однако, стандартными размерами для любого покрасочного помещения считают так: средняя длина -6,9 метров, в то же время ширина -3,9 метра, и соответственно высота -2,7 метра. Увеличение объема такой камеры способствует повышению ее стоимости, так увеличение, например, длины на1 метрпомещения влечет за собой повышение стоимости камеры на 40%. Согласно стандартам качества, на данный момент используют такие габариты покрасочных камер:

• 6,9 х 3,9 х 2,7;
• 6,9 х 4,0 х 2,7;
• 6,9 х 3,9 х 2,9;
• 7,5 х 3,9 х 2,7;
• 8,6 х 4,0 х 3,4.

Также важным моментом в оборудовании любой покрасочной камеры будет правильный выбор помещения для ее размещения и эксплуатации. Такое помещение должно быть нежилым, также может быть неотапливаемым. Так как любая покрасочная камера состоит из таких элементов как непосредственно покрасочная камера, генератор горячего воздуха и пульт управления с электрическим, часто автоматизированным контроллером, то ее размеры будут весьма габаритны и на примере смогут иметь следующий вид: 7-метровая окрасочно-сушильная камера будет иметь такие размеры, а именно высота помещения -3,5 метра, длина -9 метрови ширина -7,3 метров(например, такое разделение: 4,1 бокс + 1,7 блок с “мягким”, так называемым соединительным воздуховодом +1,5 метра– это зона обслуживания блока). Также, такой блок можно разместить и за стеной в соседнем помещении, чтоб освободить дополнительное пространство для покраски и не стеснять движения специалиста-маляра.

Подбираем основание для покрасочной камеры!

Подбираем основание для покрасочной камеры!

Важно также взять во внимание и основание покрасочной камеры, которое может быть как бетонное, так и металлическое. Так, бетонное основание обеспечивает стабильный воздухообмен, надежность эксплуатации, и уровень основания покрасочной камеры при таком виде покрытия остается на одной линии с уровнем помещения. Такое покрытие облегчает процесс въезда автомобилей в покрасочную камеру и их высококачественный тюнинг

Такое покрытие облегчает процесс въезда автомобилей в покрасочную камеру и их высококачественный тюнинг.

Если говорить про металлическое покрытие, то его основная характеристика – это обеспечение так называемого «подиума» высотой300 мм, изначально это покрытие устанавливают на пол помещения, а потом уже на него монтируют покрасочную камеру. Въезд в покрасочно-сушильную камеру автомобилями производится через специальный трап, который создает эффект «ровного пола» и улучшает процесс покраски транспортных средств. Преимуществами такого покрытия являются его герметичность и стабильный воздухообмен в помещении, а недостатками – высота, которая в большинстве случаев в два раза меньше, чем глубина бетонного покрытия.

Строим покрасочную камеру своими руками

Перед тем, как начать делать камеру для покраски авто своими руками, рекомендуется первоначально изучить соответствующую информацию, ознакомиться с требованиями к материалам и освещению. И лишь схему вентиляции рекомендовано оформлять в присутствии профессионала, так как ошибка расстановки фильтров негативно повлияет на работу всей системы.

Выбор материала для покрасочной камеры

Главный критерий выбора материала для покрасочной камеры – стойкость к повышенным температурам. Чаще для основы выбирают сэндвич-панели или металлический каркас. Второй вариант – более трудоемкий и привередливый. В качестве утеплителя чаще используют пенопласт (легко возгорается), пенополиуретан (разрушается под ультрафиолетовым излучением) или минеральную вату (скатывается).

Отделка стен и пола

Пол покрасочной камеры включает в себя решетку с расположенной внизу системой фильтров. Однако настоящее покрытие требуется только на площади, где планируется покраска. Также под решетками требуется углубление до одного метра, стенки которого рекомендовано залить бетоном. Если нет возможности организовать подобный погреб, рекомендуется ограничиться металлическим поддоном около 30 сантиметров глубиной. Это нужно для создания условий для установки фильтра.

Когда обустройство закончено, стоит переходить к покраске стен. Специалисты советуют отдать предпочтение порошковой краске белого цвета – на таком фоне лучше видны неточности покраски.

Обустройство вентиляционной системы

Покрасочная камера нуждается в оснащении двумя фильтрами для воздуха: на входе и на выходе. Первая фильтрация предназначена для клининга нагнетаемого в бокс воздуха от мелких частиц пыли. В редких случаях используется техника двойной очистки, где один фильтр задерживает крупные элементы чистки, а дальше происходит тщательная очистка от микроэлементов. Единственная задача фильтра на выходе – очищение от лакокрасочных взвесей.

Освещение

Освещение в покрасочной камере имеет важное значение. При несоблюдении стандартов установки света резко меняется цвет окрашенного автомобиля, ведь при неправильном освещении сложно подобрать нужный оттенок

Рекомендуется использовать лампы дневного света, они отличаются экономичностью, при этом отсутствует мерцание. Также требуется грамотно расположить источники света. Светильники рекомендуется закреплять как на потолке, так на стенах, чтобы обеспечить полную подсветку.

Требуемое оборудование

Для того чтобы процесс самостоятельной покраски практически не отличался от заводского, необходимо выбрать подходящее место, где будут проводиться работы.

Когда помещение найдено, нужно собрать и подготовить необходимое оборудование:

• печь для полимеризации (сушки);
• источник постоянного напряжения (около 25 кВ);
• распылитель порошковой краски (пистолет);
• ЛКМ.

В работе не помешает аккуратность и небольшой опыт. Но если его нет – не беда, действуя по инструкции, можно избежать большинства ошибок и получить вполне приличный результат.

Изготовление печи

Полимеризация – важный этап в отвердении порошковой краски. Если этот пункт работ опустить, ЛКМ не будет держаться на металлических поверхностях. Поэтому такое оборудование, как печь – ее еще называют камерой полимеризации – необходимо в первую очередь. Вещь эта дорогостоящая, поэтому можно сделать ее своими руками, из подручных материалов. Нам понадобятся (камера полимеризации будет иметь размеры 2х1х1 м):

• профильная труба;
• негорючая теплоизоляция (плита базальтовая);
• листовой металл (можно заказать по размерам);
• тангенциальный вентилятор;
• ТЭНы.

Инструкция по сборке печи состоит из следующих шагов:

1. Сварите из профиля каркас.
2. Заложите в него утеплитель.
3. Листовым металлом зашейте стены. Снаружи отделайте все гипсоволокном.
4. Для конвекции в камере установите тангенциальный вентилятор, наварив ему узкий выход и широкий вход.
5. Вентилятор вставьте в камеру. Он будет забирать воздух вверху, прогонять его через ТЭНы, выгонять внизу, а затем распределять по всему объему камеры.
6. ТЭНы установите вдоль параллельных стенок и соедините по распределению на фазы.
7. ТЭНы закройте, оставляя открытым вентилятор, основная часть которого должна располагаться вне камеры (чтобы не оплавить обмотку).
8. Установите электрощит. Правда, эту работу лучше поручить специалисту.

Полученное оборудование – камера полимеризации – будет иметь мощность 12 кВт на разогреве и 6 кВт в работе.

Важно! Энергоносителем в таких печах просушки порошковой краски может быть не только электричество, но и природный газ, и дизельное топливо

Покрасочный инструмент – пистолет

Чтобы нанести порошковую краску на изделие, требуется специальное устройство. Это электростатический краскопульт или трибостатический порошковый распылитель. Но покупать дорогостоящее оборудование ради редкого использования не целесообразно. Так как в нашем случае все изготавливается своими руками в домашних условиях, такое устройство можно смастерить минут за 10. Такой пистолет прост в использовании, дешев и практичен. Переход с одной краски на другую занимает несколько секунд.

Конструкция и комплектация пистолета для порошковой покраски

Как сделать пистолет для порошковой краски:

1. Возьмите обычную пластиковую 1,5-литровую бутылку. Главное, чтобы она была сухая и чистая.
2. Заполните ее на 1/3 порошковой краской, закрутите металлической пробкой.
3. Проделайте в пробке маленькие отверстия. Чем больше отверстий, тем качественнее будет нанесение. Зачистите пробку снаружи от заусениц, оставшихся после прокалывания.
4. Подключите к пробке плюсовой провод от источника высоковольтного напряжения.

Для этой цели нужен преобразователь, который сможет выдать 25 000 вольт постоянного тока. Такие используются в электрошокерах, зажигалках для газовых плит, котлах и колонках. Они могут работать от батареек или аккумуляторов, преобразовывая 3-6 вольт в нужные 25 кВ.

Соблюдайте осторожность при работе с высоким напряжением. Лучше доверить сборку преобразователя квалифицированному электрику

После всех манипуляций получается вполне приличный пистолет.

Мелочи, без которых не обойтись

Перед началом окраски нужно тщательно позаботиться о том, чтобы все операции проходили при идеальных условиях:

1. Необходимо отличное освещение. Используйте лампы дневного света. К обычной лампе порошковая краска отлично прилипает.
2. Нужна хорошая вентиляция с двумя моторами (на вход и выход). Дополнительно придется надеть марлевую повязку, а лучше профессиональный респиратор.
3. Придется изобрести способ сбора остатков порошковой краски. На начальных этапах используйте старый мощный пылесос.

Когда все тщательно подготовлено, можно приступать к покраске своими руками нужных деталей.

Вентиляция покрасочной камеры

Вентиляция покрасочной камеры Вентиляция покрасочной камеры – является одним из ключевых факторов, позволяющих заниматься этим видом деятельности. Система вентиляции с фильтром обеспечивает очистку воздуха внутри камеры, а также осаждение и выведение тумана краски. Существует несколько типов камер в зависимости от установленной системы вентиляции.

• одномоторные;
• двухмоторные.

Первый тип отличается нагнетанием воздуха сверху, в результате чего туман под давлением осаждается вниз и выводится через специальное отверстие. Второй вариант – двухмоторный – предполагает наличие двух моторов, один из которых – нагнетательный, а второй – отсасывающий. Именно он обеспечивает выведение воздуха наружу.

Очистка воздуха от загрязнений и пыли

Фильтры потолочные

Покрасочная камера для автомобилей своими руками предполагает также наличие высокопроизводительного воздушного фильтра, обеспечивающего защиту от внешней пыли и других загрязнений. Лучше всего использовать двухфазовые фильтры, которые на первом этапе «ловят» крупные загрязнители, а на втором – мелкие частицы. Стоит учитывать также производительность вентиляционной системы – скорость воздухопотока при этом равна 20-25 см/с. Фильтры должны очищать и приточные и выходящие воздушные массы, что регулируется соответствующими санитарно-гигиеническими нормами. Именно для этого целесообразно использовать фильтры с несколькими фазами очистки. Стоит учитывать, что нижний фильтр, установленный на вытяжном воздуховоде, очень быстро загрязнится. Соответственно, будет возникать необходимость частой замены.

Если обеспечить правильную циркуляцию воздушных масс, в камере не будет эффекта турбулентности воздуха. Регулировка давления происходит через специальные устройства. Ведь со временем установленные фильтры будут загрязняться, что в результате спровоцирует завихрения воздуха с каплями краски. Чтобы избежать такого эффекта, и стоит учитывать давление воздуха. Так, фильтры на потолке и полу требуется размещать равномерно по всей длине

Немаловажно, что фильтры также эффективнее всего контролировать с помощью автоматического пульта. Если он предусмотрен проектом камеры, то лучше всего включить в перечень измеряемых параметров не только загрязненность, но и емкость устройства

Сушка – неотъемлемый элемент покрасочной камеры

Любая самодельная покрасочная камера включает в себя сушку. Сегодня теплогенераторы работают на газу, топливе, а также отработанном масле. В зависимости от потребностей покрасочной камеры, можно выбрать теплогенератор различной мощности, с автоматическим таймером и т.д. Также в качестве сушки для окрашенных автомобилей часто используют инфракрасные лампы. Простые и понятные в эксплуатации, такие лампы обеспечивают нужный эффект при малейших физических и финансовых затратах.

При строительстве и проектировании покрасочной камеры стоит учитывать, равномерность подачи теплых потоков воздуха. Это необходимо во избежание перегревов. Во время разработки проекта систему управления сушкой лучше всего объединить с пультом управления фильтром и вентиляцией. Пульт управления лучше всего расположить в наиболее удобном для мастера месте, чтобы в случае необходимости он мог легко корректировать климактерические условия в камере.

Выбор красителя

В данном разделе мы переходим к описанию наиболее ответственной части подготовительных мероприятий, заключающейся в выборе подходящего порошкового покрытия. В нём мы постараемся ответить на следующие интересующие каждого автолюбителя вопросы:

1. Чем покрасить диски автомобиля самому (т. е. своими руками)?
2. Каковы особенности выбора порошкового красителя, подходящего для указанных изделий?

При изучении этих вопросов, прежде всего, обратим ваше внимание на то, что на отечественном рынке представлено большое количество видов, марок и расцветок красителей данного класса. Вот почему перед тем как покрасить диски на авто самому, необходимо определиться с выбором подходящего для ваших условий порошкового материала

При этом следует исходить из того, что для окраски дисков своими руками могут применяться следующие виды полимерных покрытий:

• эпоксидные краски;
• полиэфирные и полиуретановые составы;
• силиконовые красители.

Каждый из перечисленных выше порошковых окрасочных материалов имеет особые, лишь ему присущие качества, определяющие степень защищённости обрабатываемого изделия. Так, эпоксидные составы характеризуются повышенной устойчивостью к щелочным и кислотным средам, а полиэфирные краски обладают прекрасными антикоррозийными свойствами.

К достоинствам полиуретановых покрытий следует отнести повышенную стойкость к растворителям и абразивным веществам.

Силиконовые же красители отличаются от остальных тем, что способны выдерживать значительные по величине температуры.

Важно! Выбрать конкретный вид красителя вы сможете лишь после ознакомления с особенностями каждого образца, определяющими возможность его применения для самостоятельного нанесения в домашних условиях. К числу наиболее распространённых и известных наименований порошковых защитных покрытий относятся такие известные отечественные и зарубежные образцы, как «Pulverit», П-ЭП 45, «Infralit», «Bichon», «Beckers», «Радар», «Inver», ТФК и «Flycoat»

К числу наиболее распространённых и известных наименований порошковых защитных покрытий относятся такие известные отечественные и зарубежные образцы, как «Pulverit», П-ЭП 45, «Infralit», «Bichon», «Beckers», «Радар», «Inver», ТФК и «Flycoat».

Воспользовавшись продукцией от этих производителей, каждый автолюбитель без труда справится со всеми поставленными перед ним задачами, включая подбор подходящей цветовой гаммы (в стандарте RAL) и фактуры поверхности дисков.

С помощью некоторых из этих красителей вы сможете менять структуру покрытия, которая представлена рядом популярных видов (шагрень, антик, муар и подобные им).

Дополнительная информация: порошковая покраска дисков предполагает обязательное использование специальной рабочей одежды и средств защиты дыхательных путей.

В качестве таковых в бытовых условиях чаще всего применяются обычный респиратор, защитные очки и толстые хлопчатобумажные перчатки.

Выбор помещения

Известно два подхода к выбору подходящей для обустройства покрасочной камеры закрытой площадки.

1. Первый из них оптимально подходит для загородных хозяйств (дачи, например) и предполагает использование для этих целей любого подсобного помещения.
2. В качестве второго варианта может рассматриваться имеющееся в вашей собственности гаражное строение, переоборудованное под порошковую окраску дисков.

Дополнительная информация: при реализации первого из этих подходов требуемую функцию может выполнять ремонтная мастерская или отапливаемая пристройка к дому.

Перед выбором удобного для проведения работ помещения, прежде всего, необходимо иметь представление о размерах площадки, достаточной для организации окраски и термической просушки дисков. Вот почему сначала следует определиться с габаритами и количеством дисков, одновременно размещаемых в зоне обработки.

В ситуации, когда предполагается работать с малогабаритными штучными изделиями, площадки размером 3 на 3 метра в пределах переоборудованного под покраску подсобного строения должно хватить с запасом.

При значительном количестве обрабатываемых изделий вам потребуется более объёмное помещение с размерами, достаточными для комфортного проведения работ. Помимо этого, технология порошковой покраски предполагает наличие принудительной вентиляции, обеспечивающей выведение из рабочей зоны опасных для здоровья человека микрочастиц красителя и пыли.

Важно! Для соблюдения требований технологического процесса (в части высокотемпературного режима сушки с возможностью полимеризации защитного слоя) выбранное вами помещение должно оборудоваться системой нагревательных приборов или специальной термической печью. Также необходимо позаботиться о качественном освещении в зоне обработки, достаточном для полноценного визуального контроля всех этапов покрасочного процесса

Также необходимо позаботиться о качественном освещении в зоне обработки, достаточном для полноценного визуального контроля всех этапов покрасочного процесса.

В качестве одного из вариантов эффективного освещения могут рассматриваться промышленные лампы дневного света.

Это интересно: Как выбрать электрическую пилу для дома и дачи: рассматриваем детально

Изготовление отдельных систем ПК

Вот мы и подошли вплотную к рассмотрению вопроса, как сделать и обустроить покрасочную камеру своими руками. Дело в том, что покрасочный комплекс состоит из нескольких отдельных систем, которые должны работать согласованно, обеспечивая правильный технологический процесс, являющийся, в свою очередь, многоэтапным.

Приведём основные системы, обустройством которых нам придётся заняться:

• освещение;
• отопление;
• сушильный блок;
• вентиляция;
• водоснабжение;
• система фильтрации;
• система автоматизации.

Рассмотрим по возможности каждую из перечисленных компонент.

Освещение

Не нужно напоминать о том, что в этом нелёгком деле недостаточность освещения может иметь катастрофические последствия. Любые дефекты станут хорошо заметными, если использовать в качестве источников света лампы дневного освещения. Такие люминесцентные светильники необходимо расположить в три ряда – один сверху и два на противоположных стенах. Использование только верхнего освещения затруднит качественную окраску нижней части автомобиля. В таких случаях необходимо использовать переносные лампы.

Отопление

Мини-покрасочная камера, тем более организованная на базе неотапливаемого гаража или возведенная «с нуля», требует обязательного наличия системы отопления, обеспечивающей уменьшение влажности воздуха и поддержание оптимальной температуры.

Для этих целей можно использовать:

• теплогенераторы, в том числе самодельной конструкции. Достаточно дешёвый и экономичный вариант;
• электронагреватели, которых сегодня предлагается огромное количество. Единственный, но существенный недостаток – высокая энергозатратность, что при нынешних ценах на электроэнергию не самое лучшее решение;
• инфракрасные отопители более экономны, но стоят дороже. В среднесрочной перспективе они выгоднее электронагревателей.

Для использования двух последних вариантов необходимо будет позаботиться о стабильности электроснабжения и надёжности проводки.

Система вентиляции

Это далеко не второстепенная компонента покрасочного комплекса, в задачи которой входит отвод наружу загрязнённого воздуха и приток свежего. В качестве труб необходимо использовать только жаростойкие изделия, пластик для этих целей не подходит. Вам потребуется также утепление вентиляционных труб.

Существует два варианта реализации вентиляционных систем: с одним двигателем и двухмоторные. Вторые более эффективны, если нагрузка на самодельную покрасочную камеру в гараже будет высокой. В таких системах верхний двигатель отвечает за отвод воздуха, нижний – за приток свежего.

Сушилка

В идеале это должна быть отдельная камера, но в виду дефицита места в помещении роль сушилки ложится на плечи системы вентиляции. Она должна уметь работать в двух режимах: покраски и сушки.

В первом случае чистый воздух нагревается до 25-30°С, во втором – до 50-90°С. При сушке подаётся только 10% наружного воздуха от требуемого объёма, в такой же пропорции удаляется загрязнённый воздух (в режиме покраски оба режима работают на полную мощность).

Основной недостаток такой организации сушилки – длительное время, необходимое для полной полимеризации нанесённого ЛКП. Ускорить процесс можно. Установив дополнительные инфракрасные обогреватели.

Водоснабжение

Вода в самодельных покрасочных камерах используется для формирования водяной завесы, в функции которой входит эффективная очистка воздуха тумана из частичек распыляемой краски и паров растворителей.

Стандартная схема обустройства водяных камер предполагает применение трёхуровневой фильтрации:

• первый контур представляет собой водяную завесу, расположенную фронтально;
• второй контур считается основным – именно он отвечает за эффективную очистку воздуха;
• третий контур – сухая финишная фильтрация на основе фильтров из стекловолокна или кокосовых волокон.

Минус водяных завес – в их дороговизне и сложности монтажа, поэтому обычно такие системы не используют, предпочитая более экономичные решения.

Система фильтрации

Очистка воздуха от загрязнений – важная функция для покрасочных камер, оборудованных своими руками. Многие считают, что для этих целей будет достаточно использования фильтров грубой очистки, но это верно только для камер с небольшой нагрузкой. Если предполагается частое использование покрасочного оборудования, то лучше приобрести фильтры тонкой очистки – они дороже, и требуют более частой замены, но и качество фильтрации воздуха у них на порядок выше.
