Ваз 2109: как поменять помпу в условиях гаража

Установка нового насоса

Перед началом монтажа тщательно очистите поверхность на блоке, которая соприкасается с помпой. Избавьтесь от остатков старой прокладки. Теперь, чтобы сделать ремонт максимально качественным, возьмите герметик и тонким слоем нанесите его на поверхность прокладки. Сразу не ставьте, подождите 1-2 минуты. После этого установите прокладку на помпу, совместив отверстия. Вот и все, теперь монтируете корпус насоса, при необходимости простучите молотком через деревянную проставку.

Готово, теперь можно наживить болты и от руки их закрутить. Затяжку лучше провести минут через 15-20, чтобы герметик начал схватываться. Вот и весь ремонт, осталось только проверить состояние всех патрубков системы, при необходимости провести их замену. И можно смело заливать жидкость в расширительный бачок. Стоит также отметить, что замена сальника помпы ВАЗ 2109 может не принести желаемого результата. Да, течь устранится, но в скором времени может разбиться подшипник. Чтобы не делать двойную работу, проще сразу поставить новый насос.

Как снять жидкостный насос

Для демонтажа придется выполнить следующие действия:

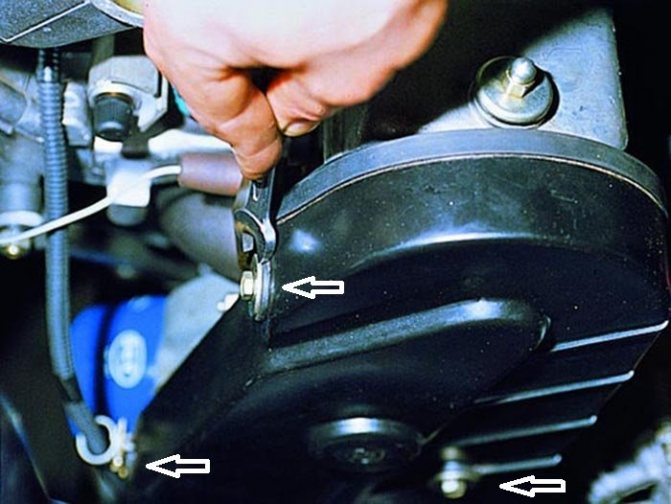

1. Выкрутить болты, которыми крепится кожух механизма газораспределения. Снять этот кожух.
2. На шестерне распредвала необходимо совместить риску с выступом, которая находится на левой стороне корпуса мотора. Для этого необходимо при помощи домкрата приподнять правую сторону автомобиля, после чего при включенной пятой скорости, вращая колесо, добиться совмещение меток.
3. Обязательно перед снятием приводного ремня нужно совмещать метки. Это облегчит дальнейшую сборку.
4. Ключом на «17» необходимо выкрутить гайку, которой крепится натяжной ролик. После этого нужно снять ремень и убрать его в сторону. Ролик также необходимо демонтировать. Если не планируется замена ремня газораспределения, снимать шкив коленчатого вала нет необходимости.
5. После этого нужно отключить у аккумулятора отрицательную клемму.
6. Теперь снимите модуль зажигания, провода отключать не нужно.
7. Выкрутите болт, который находится в рубашке охлаждения двигателя. Слейте жидкость. Обязательно выкрутите пробку расширительного бачка, без этого жидкость не будет выливаться.
8. Далее необходимо полностью снять кожух из металла. Для этого выверните 5 болтов его крепления.
9. Помпа закреплена на блоке двигателя при помощи трех болтов. Их необходимо выкрутить с помощью ключа на «10». Предварительно необходимо обстучать корпус, чтобы облегчить демонтаж узла.

Посадочное место под помпу на двигателе необходимо тщательно очистить, чтобы там не осталось следов герметика и старой прокладки. Желательно на ВАЗ-2115 замену ремня ГРМ, помпы проводить одновременно. Это облегчит ремонт.

Признаки неисправности

Во избежание неприятностей с помпой важно знать признаки и симптомы неисправностей:

• Постоянные потери (снижение уровня) охлаждающей жидкости в системе
• Является основным признаком, однако рекомендуется в таком случае проверить патрубки и краны системы
• Второй признак – течь жидкости через вентиляционное отверстие
• Второй признак сообщает о неисправности сальника
• Чтобы это проверить, необходимо снять крышку с ГРМ, и осмотреть это отверстие
• О выходе из строя сальника говорят коричневые отложения, появившиеся вокруг него
• Третий признак — воющий звук, появляющийся при работе двигателя.
• Этот признак может быть симптомом необходимости проверки и замены подшипников насоса
• При разрушении ротора признаком становится перегрев мотора, либо быстрый нагрев до критической точки (это видно по датчику температуры на приборной панели)
• Чтобы выявить разрушение ротора нужно снять помпу с двигателя и осмотреть сам ротор, возможно нужна замена помпы ваз 2109

Проверка насоса

Проблема, с которой сталкиваются владельцы ваз 2109, как проверить помпу. Существуют два способа проверки исправности помпы, внешний осмотр и снятие. Порядок проверки такой:

Наиболее простой способ такой: надо сжать пальцами верхний патрубок радиатора, двигатель при этом должен быть запущен и прогрет до рабочей температуры (около 80 градусов). Когда помпа исправно работает, внутри патрубка будут отчетливо ощущаться пульсации охлаждающей жидкости

• Когда протекает сальник, из вентиляционного отверстия насоса начинает сочиться жидкость. Тут надо снять крышку с ГРМ и визуально осмотреть отверстие. Когда вокруг него видны коричневые отложения, свидетельствующие о протекании сальника и необходимости его замены. Эта операция не сложна, и любой автолюбитель способен с ней справиться своими руками.
• При выходе из строя подшипников вала помпы, то можно услышать воющий звук, в процессе работы мотора в передней его части. Для определения износа подшипников, надо проверить люфт, покачивая приводную звездочку насоса (сняв ремень ГРМ)
• Когда на насосе отсутствуют внешние признаки повреждения, тогда нужно выполнить снятие помпы. Для визуального осмотра узла – частенько с обратной стороны можно обнаружить сильно разрушенные (под воздействием коррозии) лопасти. Такая неисправность серьезно осложняет работу всего узла

Замена водяного насоса (Помпы) на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Помпа — назвали её в народе так, на самом деле это водяной насос благодаря которому охлаждающая жидкость (Будем кратко называть её ОЖ) бегает по системе охлаждения и охлаждает движок, при выходе помпы из строя жидкость циркулировать всё же не перестанет но появиться маленький нюанс, она будет звенеть и всё это происходить до тех пор будет, пока помпу Вы не смените на автомобиле, но если Вы проигнорируете этот звук и будете ездить с ним и дальше, то в скорем времени подшипник у помпы (Когда он изнашивается и появляется этот характерный звук) попросту заклинит и она резко встанет колом (При работе двигателя это конечно же произойдёт), а так как помпа связана механизмом ГРМ, то и ремень порвётся (Если на Вашем автомобиле загибает клапана, то готовьтесь к дорогостоящему ремонту).

Примечание! Для замены водяного насоса, запаситесь заранее рядом инструментов, а именно: Ключами всевозможными, отвёртками, ну пустыми ёмкостями для сливания охлаждающей жидкости с двигателя автомобиля, по возможности новым хорошим натяжным роликом ещё запаситесь, потому что он всё равно сниматься будет и если он долго уже у Вас не менялся и под заедать начал, то поставите вместо него новый, рабочий ролик!

Где находится водяной насос? Он скрыт под крышкой ГРМ (см. маленькое фото она указана синей стрелкой), её конечно же снять придётся, чтобы увидеть водяной насос и тем более для того чтобы сменить его, снимается она очень легко, достаточно будет всего лишь три болта небольших выкрутить которые по бокам (Там две гайки) и в середине (Там одна гайка), крепят крышку, а когда она снята будет, сразу найдите водяной насос (Указана красной стрелкой) и переходите к его проверки (Об том как его проверить, читайте чуть ниже).

Когда нужно менять водяной насос? Если Вы услышали посторонние звуки в двигателе, то первым делом поймите откуда они идут, для этого конечно же открыть капот придётся и прислушаться, если звуки слышны через крышку механизма ГРМ, то первым делом заглушите двигатель (Это обязательно, а то за шкивы ещё заденете крышкой) и снимите эту крышку, когда она снята будет, заведите автомобиль и прислушайтесь, если звук идёт именно от водяного насоса, то значит подшипник вышел у него из строя и водяной насос нуждается в замене, затем заглушите мотор и руками покачайте помпу (Шкив её), люфта у неё быть не должно, она прочно стоять должна, если он есть то помпа нуждается в замене (Кстати этот люфт лечиться подтяжкой стопорного винта который на помпе расположен, более подробно смотрите на фото под цифрой 2), ну и в завершение дренажное отверстие осмотрите (см. фото 1, оно стрелкой указано) через него не должно вытекать не капли охлаждающей жидкости, если вдруг она течёт, то опять же помпа не исправна и её необходимо заменить на новую.

Замена антифриза

Теперь про антифриз стоит сказать пару слов. Его присадки улетучиваются либо приходят в негодность примерно за два года эксплуатации автомобиля в среднем режиме. А за год в среднем машина проезжает 35-40 тысяч. При условии ежедневного использования транспорта. Это значит, что при 80 тысячах нужно проводить Часто вы соблюдаете эту схему? Следовательно, с каждой заменой помпы рекомендуется проводить заливку свежего антифриза. А в лучшем случае — промывку всей системы и продувку сжатым воздухом. Для промывки нужно использовать чистую воду и специальную жидкость. Ее можно приобрести в любом магазине автозапчастей.

Как узнать, что именно помпа на 2109 вышла из строя

Основная проблема, не позволяющая и в дальнейшем использовать водяной насос – эта утрата им герметичности, что приводит к вытеканию рабочей жидкости. Чуть реже неполадки вызываются износом подшипника.

В первом случае помпа сохраняет пригодность, потому самый простой способ защитить от перегрева силовой агрегат – это регулярно восстанавливать объем жидкости в системе охлаждения. Данная мера, впрочем, дает лишь временный эффект, поскольку течь будет усиливаться день ото дня.

Порча подшипника – это гораздо серьезнее. На первых порах данный элемент сигнализирует о своей изношенности достаточно громким шумом. Если ничего не делать, то деструктивный процесс ускорится, и, вероятнее всего, дело закончится полным разрушением детали. Образовавшийся в ней люфт проявляется такими признаками:

• громкий скрежет;
• заклинивание насоса.

В конечном итоге повышается вероятность обрыва ремня привода или даже повреждения клапанов двигателя.

Процедура, по счастью, не особо сложная, а значит, замена на ВАЗ может производится и без обращения в авторемонтную мастерскую. Помпа находится в легкодоступном месте и никакие габаритные элементы двигателя (например, карбюратор) трогать не придется.

Вариант схемы на ВАЗ-2114

Моторчик подключаем через предохранитель и реле, рассчитанное на 10 Ампер. Включать реле будет кнопка, закреплённая на приборке.

Схема (простой вариант)

Напряжение «+» было взято напрямую с АКБ, но так делать можно – на проводе «висит» герметичный держатель, где находится предохранитель (5А). Монтаж кнопки выглядит просто:

1. Снимаем все рукоятки;
2. Отодвигаем пластиковую панель в направлении «на себя»;
3. Устанавливаем новую кнопку, подключаем провода.

В результате можно видеть то, что показано на фото.

Кнопка включения циркуляции

Что можно улучшить

• В параллель с обмоткой реле в направлении «задом наперёд» включают диод, тем самым продлевая срок службы кнопки;
• Подключение к АКБ напрямую – это плохо. Лучше найти другую точку с «плюсом»;

То, что получилось у нас

Привод бензонасоса

Топливный насос ВАЗ 2107 работает от толкателя (штока) и эксцентрика, расположенного на валу вспомогательных устройств («поросёнок», промежуточный вал), который приводится в действие от механизма ГРМ через шестерню. К вспомогательным устройствам относятся трамблёр, масляный и топливный насосы.

Принцип действия

Работает привод следующим образом:

• промежуточный вал вращается посредством цепи ГРМ;
• эксцентрик воздействует на шток и толкает его;
• шток нажимает на рычаг бензонасоса, обеспечивая его работу.

Износ штока

Главный признак выработки штока — автомобиль не развивает необходимую скорость. Если машина разгоняется, но, набрав скорость до определённого значения, больше её не развивает, причиной как раз и является износ штока. В последнее время толкатель изготавливают из настолько некачественного металла, что это приводит к выработке буквально через 500–1000 км. Край штока со стороны эксцентрика попросту расплющивает, что говорит о необходимости замены детали.

Причины выхода из строя

Не всегда центробежный насос доживает до плановой замены, так как существует немало других причин ее выхода из строя. В первую очередь неисправностью является снижение уровня антифриза в системе, что часто случается при повреждении сальника. Причины этому могут быть следующие:

• резкие изменения температуры;
• загрязнение, например, жидкая грязь, случайно попавшая под капот;
• редкая смена антифриза (в нем может содержаться много масла и продуктов горения);

Выявить течь сальника реально по характерным подтекам, которые видны при внешнем осмотре. Если вы заметили стук со стороны этого агрегата, то это может указывать на выход из строя подшипника. При этом симптоме необходима немедленная замена помпы ВАЗ-2109, так как передвижение на таком автомобиле способно привести к заклиниванию насоса или смещению его вала.

Свидетельствовать о том, что насос неисправен, могут следующие признаки:

• следы тосола на земле после стоянки автомобиля;
• во время работы мотора слышны воющие звуки;
• перегрев двигателя (обычно это случается из-за выхода ротора из строя).

Если вы не уверены, стоит ли заменять помпу, то желательно пощупать верхний шланг, идущий к радиатору. Если он теплый, то необходимо срочно заменять вышедшую из строя деталь.

В момент когда вы меняете шланг ГРМ, уберите кожух с агрегата и осмотрите его на целостность. В некоторых случаях водяной насос выходит из строя из-за брака или трещин на корпусе.

замена помпы ваз 2109 .

Интервью с основателями Нетологии. Юлия и Максим Спиридоновы. 18+” dir=”ltr”>Интервью с основателями Нетологии. Юлия и Максим Спиридоновы. 18+ Интервью с основателями Нетологии. Юлия и Максим Спиридоновы. 18+ Нажми для просмотра	Как удалось построить бизнес в сфере онлайн образовани я.       Тэги:

Замена помпы , это просто

Нажми для просмотра	Ремонт ВАЗ 2109. Замена ремня ГРМ, замена помпы ВАЗ, замена сальников, замена ремня генерат…       Тэги:

Замена помпы на ВАЗ 2108-099. Причины замены. Сложности в работе.

Нажми для просмотра	Прежде чем приступать к замене помпы, нужно убедиться, что она действител ьно не работает.       Тэги:

Замена помпы и ремня ГРМ ВАЗ 21099 В Домашних условиях

Нажми для просмотра	Подробно рассказыва ю, как самостояте льно можно заменить помпу. Какие симптомы замены вылезли. Ссылка на…       Тэги:

Выбор помпы для АвтоВАЗа.

Нажми для просмотра	Контакты для связи. Емел ВК Кошельки если появиться желание …       Тэги:

Как заменить помпу в ВАЗ 8 клапанный Двигатель

Нажми для просмотра	Для сравнения мы взяли три водяных насоса: ТЗА, Лузар и Фенокс. Все выводы основаны на народном мнении и…       Тэги:

ПОМПА НА ВАЗ, ЧТО ЛУЧШЕ!!

Нажми для просмотра	Показано как можно самостояте льно заменить помпу в ВАЗ 2114 в домашних условиях. Контакты для связи….       Тэги:

Замена Помпы Ваз 2110

Нажми для просмотра	ЛУЧШИЕ ПОМПЫ НА АВТОМОБИЛИ #ВАЗ, #LUZAR, #HOFER, #TZA ЧТО СТОИТ СТАВИТЬ А ЧТО НЕТ, КАЧЕСТВО .. .       Тэги:

Обзор разбор помпы ваз 2108 . 2110 .2114 Приора 2170

Нажми для просмотра	Замена Помпы Ваз 2110. Снятие и установка ремня ГРМ и замена помпы.Не забываем подписатьс я на канал …       Тэги:

замена помпы ваз 8 клапанный двс

Нажми для просмотра	Обзор разбор помпы ваз 2108 . 2110. 2114. Приора 2170 ,что внутри устройство подробно.       Тэги:

Как шумит помпа ВАЗ

Нажми для просмотра	Канал Авто_Ремон поможет вам устранить неисправно сти автомобиля своими руками….       Тэги:

Замена ремня ГРМ ВАЗ 2108-21099 карбюратор,замена помпы

Нажми для просмотра	Замена ремня ГРМ ВАЗ 2108-21099 карбюратор ,замена помпы.Поша овые этапы.       Тэги:

Метки зажигания на инжекторе. Замена ремня ГРМ на 8кл моторе. Зазор между ДПКВ и шкивом зажигания.

Нажми для просмотра	Замена ролика грм и выставлени е меток грм На видео ваз 2110 8кл Наша группа в вк: Инстагр…       Тэги:

Как быстро выставить метки грм на ваз 8кл

Нажми для просмотра	В этом видео мы покажем, как заменить помпу (водяной насос) на автомобиле ВАЗ 2110-12 8кл.       Тэги:

Замена помпы ВАЗ 2110-12 8-ми кл. АВТОпрактик

Нажми для просмотра	Калина 2.мотор лада гранта Прошивки для авто – Мой заказ Лазерного уровня с Китая …       Тэги:

Замена помпы .

Нажми для просмотра	Этот ролик обработан в Видеоредак торе YouTube ()       Тэги:

2.Установка помпы на двигатель Лада Калина

Нажми для просмотра	Для желающих поддержать материальн о: ИЛИ …       Тэги:

Теория ДВС: Почему рвёт, жрёт, сползает ремень ГРМ на 21083

Нажми для просмотра	Канал Авто_Ремон поможет вам устранить неисправно сти автомобиля своими руками….       Тэги:

замена сальника коленвала ваз 8кл

Нажми для просмотра	Контакты для связи. Емел ВК Кошельки если появиться желание …       Тэги:

Из-за чего давит тосол в расширительный бачок?

Нажми для просмотра	Замена помпы моими руками.       Тэги:

Устранение продольного биения распредвала ВАЗ 8 КЛ и замена сальника

Нажми для просмотра	В этом ролике показано, как решить проблему соскальзыв ания ремня ГРМ с шестерёнки , что приводит к быстрому…       Тэги:

Замена водяного насоса, Лада КАЛИНА. Замена тосола (охлаждающей жидкости)

Нажми для просмотра	замена помпы своими руками в домашних условиях.       Тэги:

замена помпы на ВАЗ 2114 mxf

Нажми для просмотра	Ремонт ВАЗ 2109 Замена ремня ГРМ, замена помпы ВАЗ.       Тэги:

Замена помпы Ваз 2109. Замена ремня ГРМ и шестерёнок.

Нажми для просмотра	В этой серии мы поменяем на 8-ми клапаном двигателе натяжные ролики (сам ремень менять не будем, т.к. он у…       Тэги:

замена помпы ваз 2114 8 клапанов

Нажми для просмотра	Пришло время замены. Ремонт авто в гараже-сво ми руками.Пош говое пособие по замене помпы и грм в гараже…       Тэги:

Ремонт ВАЗ 2109 Замена ремня ГРМ, замена помпы ВАЗ

Нажми для просмотра	замена помпы, установка ремня ГРМ по меткам на ВАЗ 2114, 8клапанник.       Тэги:

Замена ГРМ, помпы и установка разрезной шестерни Ваз 2108, 09, 99, 13, 14, 15.

Нажми для просмотра	Порвался ремень грм,решил и помпу заменить…. и как всегда встал вопрос,как ю помпу лучше ставить…       Тэги:

Ваз 21099 Замена помпы и ремня ГРМ” rel=”spf-prefetch

Нажми для просмотра	Описание отсутсвует       Тэги:

потекла помпа, замена помпы, и метки на ремень ГРМ, опять ВАЗ 2114 8клапанник” rel=”spf-prefetch

Нажми для просмотра	Описание отсутсвует       Тэги:

Какая помпа лучше на ваз 2108,2109,2110,гранта,калина приора” rel=”spf-prefetch

Разрушитель облаков

Было бы здорово вызывать дождь тогда, когда он необходим. Именно этой проблемой занимался ученый Вильгельм Райх, который в 1953 году создал изобретение под названием «Cloudbuster» (Разрушитель облаков). Оно должно было помочь фермерам в штате Мэн, так как длительная засуха грозила уничтожить их посевы черники. Когда Райх предпринял первую попытку запуска своего творения, в окрестностях по прогнозу было солнечно. Прошло несколько часов после запуска машины и на небе появились грозовые облака. А затем на землю пролилось около 0,64 сантиметров осадков. После этого правительство изъяло у Рейха его записи и прототипы устройства. И нового испытания Cloudbuster не последовало. А ведь «Разрушитель облаков», возможно, смог бы решить проблему с нехваткой продовольствия в засушливых районах Земли.

Диагностика неисправностей

Неисправности водяного насоса на переднеприводных моделях ВАЗ проявляются следующим образом.

1. С правой стороны двигателя возникает посторонний шум, нарастающий с увеличением оборотов.
2. Рядом с узлом ГРМ и под ним образуются следы ОЖ (не путать с моторным маслом).
3. Под автомобилем появляется лужица, а уровень тосола в расширительном бачке заметно падает.
4. Электрический вентилятор радиатора охлаждения включается чаще обычного в любую погоду.

Защитный кожух крепится к двигателю тремя болтами

Чётко идентифицировать звук изношенных подшипников водяного насоса на фоне работающего мотора довольно трудно. Проблема усугубляется шумом других неисправных узлов, например, стучащих клапанов. Поэтому при первом подозрении следует снять пластиковый кожух ГРМ, открутив гаечным ключом на 10 три болта, и провести диагностику помпы следующим образом.

1. Тщательно осмотрите пространство вокруг шестерни водяного насоса и ремень ГРМ на предмет наличия следов ОЖ.

   Следы ОЖ под насосом свидетельствуют об утечке тосола

2. Посмотрите на положение зубчатого шкива относительно других шестерён и плоскости стального кожуха. Он не должен быть перекошен.

   После полного износа подшипника вал насоса может перекоситься

3. Попробуйте покачать шестерёнку вдоль оси вала при натянутом ремне. Если это удалось, помпу нужно демонтировать.
4. Ослабив натяжной ролик и ремень ГРМ, покачайте вал. При обнаружении люфта сдвиньте ремень и покрутите шкив рукой. Он должен вращаться легко и бесшумно.

Указанные симптомы могут проявляться как по отдельности, так и одновременно. Можно обнаружить износ сальника при рабочих подшипниках (следы тосола есть, а люфта вала нет), и наоборот. В любом случае помпу следует снять, а при необходимости — разобрать или заменить.

Замена

Процедура замены водяного насоса отличается в зависимости от того, о каком количестве клапанов в двигателе идет речь.

Связано это с тем, что для «четырнадцатых» с 8 клапанными моторами предусматривается только один шкив коленвала, а у 16-клапанных аналогов их два. Потому системы имеют несколько разную конструкцию.

Помпы для 8-клапанного и 16-клапанного двигателя не являются взаимозаменяемыми. При покупке обязательно убедитесь, что новый водяной насос соответствует двигателю вашего автомобиля.

Процедура замены

Перед началом замены проверьте несколько основных моментов.

1. Если признаком неисправности помпы выступает износ ремня, проверьте, в каком состоянии находится ролик-натяжитель. При наличии ржавчины, рекомендуем заменить его вместе с помпой.
2. Проверьте качество и количество смазки под уплотнительной резинкой. При ее недостаче, не забудьте добавить смазку.
3. Оцените степень износа ремня. Если он оборвется в пути, менять его — не самое приятное занятие. Потому подумайте о потенциальных угрозах, прежде чем решать дать поработать изношенному ремню еще некоторое время.

Неисправный насос

8 клапанный мотор

Если ваш ВАЗ 2114 оснащается 8-клапанным силовым агрегатом, тогда менять помпу необходимо по следующему алгоритму.

1. Снимите защитный кожух с ГРМ.
2. Немного ослабьте ролик-натяжитель. Если его состояние сомнительное и элемент нуждается в замене, тогда ролик демонтируется полностью.
3. Ослабьте степень фиксации генератора, демонтируйте ремень генератора и ремень ГРМ.
4. Отключите все шланги, идущие на водяной насос.
5. Слейте из системы имеющуюся охлаждающую жидкость.
6. Отсоедините защитную крышку, после чего извлеките вышедшею из строя помпу.
7. После снятия очистите обязательно поверхности фланца от помпы, проведите зачистку блока цилиндров от скопившейся грязи и остатков резиновой прокладки.
8. Если не убрать грязь, тогда подобные наросты не позволят правильно и ровно установить новую помпу. Как результат, ремень ГРМ будет быстро и неравномерно изнашиваться.
9. Когда замена произведена, не забудьте расставить метки ГРМ. Достаточно часто коленчатый вал относительно распределительного вала смещается.

Чтобы избежать возможной утечки охлаждающей жидкости, воспользуйтесь красным герметиком и промажьте им обе стороны — насос и место его посадки.

Расположение устройства

16 клапанный мотор

Если под капотом вашего ВАЗ 2114 расположился 16-клапанный силовой агрегат, тогда последовательность замены помпы будет выглядеть несколько иначе. Такая работа с определенными сложностями, но выполняется своими руками. Дополнительно рекомендуем посмотреть видео инструкции.

1. Снимите пластиковый кожух.
2. Демонтируйте кожух с вашего ремня ГРМ.
3. Для снятия кожуха требуется демонтировать ремень ГРМ, снять шкивы распределительного вала, а также два ролика — опорный и натяжной. Без данных манипуляций выполнять демонтаж водяного насоса будет невозможно.
4. Также снимите правое переднее колесо. Так вы сумеете наконец-то добраться до нижних крепежных болтов кожуха.
5. Теперь спокойно снимайте помпу, действуя по алгоритму 8 клапанного силового агрегата.

Не забывайте соблюдать все тонкости технологии замены водяного насоса. Если неправильно выполнить сборку с уже новой помпой, она будет течь и подавать такие же признаки неисправности, как старый агрегат. Плюс неправильный ремонт приведет к быстрому износу ремня ГРМ. А это еще дополнительные финансовые потери.

 Загрузка …

Причины выхода из строя

Не всегда центробежный насос доживает до плановой замены, так как существует немало других причин ее выхода из строя. В первую очередь неисправностью является снижение уровня антифриза в системе, что часто случается при повреждении сальника. Причины этому могут быть следующие:

• резкие изменения температуры;
• загрязнение, например, жидкая грязь, случайно попавшая под капот;
• редкая смена антифриза (в нем может содержаться много масла и продуктов горения);

Выявить течь сальника реально по характерным подтекам, которые видны при внешнем осмотре. Если вы заметили стук со стороны этого агрегата, то это может указывать на выход из строя подшипника. При этом симптоме необходима немедленная замена помпы ВАЗ-2109, так как передвижение на таком автомобиле способно привести к заклиниванию насоса или смещению его вала.

Свидетельствовать о том, что насос неисправен, могут следующие признаки:

• следы тосола на земле после стоянки автомобиля;
• во время работы мотора слышны воющие звуки;
• перегрев двигателя (обычно это случается из-за выхода ротора из строя).

Если вы не уверены, стоит ли заменять помпу, то желательно пощупать верхний шланг, идущий к радиатору. Если он теплый, то необходимо срочно заменять вышедшую из строя деталь.

В момент когда вы меняете шланг ГРМ, уберите кожух с агрегата и осмотрите его на целостность. В некоторых случаях водяной насос выходит из строя из-за брака или трещин на корпусе.

Как узнать, что именно помпа на 2109 вышла из строя

Основная проблема, не позволяющая и в дальнейшем использовать водяной насос – эта утрата им герметичности, что приводит к вытеканию рабочей жидкости. Чуть реже неполадки вызываются износом подшипника.

В первом случае помпа сохраняет пригодность, потому самый простой способ защитить от перегрева силовой агрегат – это регулярно восстанавливать объем жидкости в системе охлаждения. Данная мера, впрочем, дает лишь временный эффект, поскольку течь будет усиливаться день ото дня.

Порча подшипника – это гораздо серьезнее. На первых порах данный элемент сигнализирует о своей изношенности достаточно громким шумом. Если ничего не делать, то деструктивный процесс ускорится, и, вероятнее всего, дело закончится полным разрушением детали. Образовавшийся в ней люфт проявляется такими признаками:

• громкий скрежет;
• заклинивание насоса.

В конечном итоге повышается вероятность обрыва ремня привода или даже повреждения клапанов двигателя.

Процедура, по счастью, не особо сложная, а значит, замена на ВАЗ может производится и без обращения в авторемонтную мастерскую. Помпа находится в легкодоступном месте и никакие габаритные элементы двигателя (например, карбюратор) трогать не придется.

Разборка и ремонт

Завершив демонтажные работы, вы можете поступить двумя способами:

• Заменить старый насос на новый;
• Отремонтировать старый масляный насос.

Ремонт позволяет выявить изношенные элементы и заменить их на новые, что позволит восстановить функциональность. Если же поломка серьезнее простого износа расходников, оптимальным решением будет полная замена масляной помпы.

С чего начинается снятие

Чтобы разобрать насос, следуйте инструкции.

Разделите насос на две части. Для этого мы уже открутили 6 болтов крепления крышки к корпусу и поддели отверткой эту крышку. Она вышла из штифтов на корпусе. Так что снимаем элемент и откладывает в сторону.
Внутри корпуса насоса установлена ведомая и ведущая шестерни, которые нужно извлечь и положить пока в сторонке. Потом мы проверим их состояние.
Далее снимается редукционный клапан. Для этого сначала открутите пробку клапана и извлеките из отверстия пружину, а потом клапан.
В некоторых случаях с извлечением клапана могут возникать проблемы. Если вы столкнулись с такой ситуацией, аккуратно постучите корпусом масляной помпы о деревяшку или вооружитесь деревянным конусовидным штырем. Он вставляется в отверстие клапана, клапан цепляется и извлекается.
Разобрав свой масляный насос на ВАЗ 2109, тщательно вымойте всего его компоненты, используя чистый керосин

Не забудьте потом протереть детали насухо.
Проверьте состояние крышки, корпуса вашего насоса на механические дефекты, сколы, трещины.
Особое внимание уделите местам посадки шестерней, где не должны быть следы износа и прочие механические изъяны. Если они есть, насос придется заменить.

Оценка состояния

Во многом работоспособность и ремонтопригодность старого масляного насоса зависит от результатов проверки характеристик крышки и корпуса устройства. Необходимо сделать замеры зазоров.

Место проверки	Требования
Диаметр посадочного гнезда ведомой шестерни	Диаметр может увеличиваться в процессе работы насоса и возникновения трений. Нормальный диаметр этого места для ВАЗ 2109 — 75,1 миллиметр. При отклонении в сторону увеличения диаметра насос идет под замену.
Толщина привалочной стенки	В нормальных условиях этот параметр составляет 3,4 миллиметра. Если зазор оказался меньше положенного, насос меняют полностью
Толщина ведущей шестерни	Нормальный показатель — 7,42 миллиметра. При уменьшении размера насос идет на свалку, а на его место ставится новый
Толщина ведомой шестерни	Для нее нормальным параметром является толщина 7,35 миллиметра. Как и в случае с ведущей шестеренкой, отклонение от нормы означает замену
Осевой зазор ведущей шестерни	Для замера возьмите металлическую линейку и щупы на 0,12 и 0,15 миллиметров. Зазор проверяется так — в корпус насоса укладывают шестерню и сверху торцом ставится линейка. Измеряется зазор между торцом линейки и плоскостью щупа. Для ведущей шестеренки зазор составляет 0,12 миллиметра
Осевой зазор ведомой шестерни	Метод проверки зазора точно такой же. Только для ведомой показатель в норме составляет 0,15 миллиметра
Состояние редукционного клапана и гнезда	Оценка этих параметров очень важна. Если на поверхности вы обнаружили механические повреждения, далее использовать элемент нельзя
Пружина	Если пружина погнулась, вытянулась больше нормы, тогда замените элемент. Тут менять полностью весь насос не нужно

Определить, где какая шестерня, не сложно. Ведущая имеет наружный зуб, а ведомая — внутренний, то есть снаружи элемент гладкий.

Ведомая шестерня

Обратная сборка

Завершив ремонт и обратную сборку старого масляного насоса, либо решив полностью его заменить, обратите внимание на несколько важных нюансов обратной сборки

1. Перед установкой проверните шестеренку насоса так, чтобы выступы соответствовали лыскам на коленчатом валу.
2. Обязательно рабочая кромка сальника смазывается моторным маслом. Так вы сможете легко надеть сальник на шейку коленчатого вала.
3. При установке не забудьте подправлять края сальника, используя тонкую деревянную щепку. После этого можно зафиксировать насос и вернуть на свои места все демонтированные на этапе подготовки к ремонту элементы.
4. Завершив сборку узла, обязательно отрегулируйте натяжения ремня генератора и ремня распределительного вала.

«>]

Заменить и отремонтировать масляный насос достаточно просто, если иметь в распоряжении ремкомплект и необходимые инструменты. Основная объективная сложность заключается только в демонтаже и обратной сборке узла.

 Загрузка …

Инструкция по замене водяного насоса

Ремонтные работы необходимо проводить только на полностью остывшем двигателе. Загоните машину в гараж с вечера, а замену проведите с утра. Пользуйтесь следующим алгоритмом при выполнении ремонта:

1. В чистую канистру слейте жидкость из расширительного бачка радиатора. Для этого откройте кран в его нижней части.
2. Снимите при помощи накидного ключа защитный кожух с ремня ГРМ.
3. Проверните ролик ремня ГРМ, чтобы он ослаб, после чего скиньте его.
4. Зафиксируйте отверткой или другим ключом шестерню распределительного вала и открутите гайку, которая ее удерживает.
5. Демонтируйте внутреннюю часть кожуха блока ГРМ.
6. Под ним и скрывается насос. Аккуратно отсоедините его от блока цилиндров при помощи отвертки. Извлеките из посадочного места.
7. Очистите посадочное место, замените прокладку, намажьте помпу герметиком и установите новую запасную часть.
8. Сборку проводите в обратном порядке, залейте тосол.

Проблема может возникнуть на этапе извлечения этого агрегата. Легче всего достать его из посадочного места, если ударить молотком по приставочному бруску. Часто помпу заливают герметиком, в этом случае ударов может потребоваться несколько. Бить нужно до тех пор, пока вам не удастся достать водяной насос руками.

Этот вид ремонта способны сделать даже начинающие автолюбители. Достаточно лишь найти гараж и иметь минимум инструментов. Если у вас есть затруднения, то просмотрите обучающее видео относительно замены этого агрегата.

С водяным насосом, установленным на автомобили ВАЗ 2108, 2109 и 21099, могут возникать такие проблемы, как износ подшипника и подтекание охлаждающей жидкости. Отремонтировать конструкцию очень сложно, поэтому куда разумнее установить вместо нее новую деталь. О том, как производится замена помпы ВАЗ 2109, мы и поговорим в этой статье.

Причины выхода из строя

Не всегда центробежный насос доживает до плановой замены, так как существует немало других причин ее выхода из строя. В первую очередь неисправностью является снижение уровня антифриза в системе, что часто случается при повреждении сальника. Причины этому могут быть следующие:

• резкие изменения температуры;
• загрязнение, например, жидкая грязь, случайно попавшая под капот;
• редкая смена антифриза (в нем может содержаться много масла и продуктов горения);

Выявить течь сальника реально по характерным подтекам, которые видны при внешнем осмотре. Если вы заметили стук со стороны этого агрегата, то это может указывать на выход из строя подшипника. При этом симптоме необходима немедленная замена помпы ВАЗ-2109, так как передвижение на таком автомобиле способно привести к заклиниванию насоса или смещению его вала.

Свидетельствовать о том, что насос неисправен, могут следующие признаки:

• следы тосола на земле после стоянки автомобиля;
• во время работы мотора слышны воющие звуки;
• перегрев двигателя (обычно это случается из-за выхода ротора из строя).

Если вы не уверены, стоит ли заменять помпу, то желательно пощупать верхний шланг, идущий к радиатору. Если он теплый, то необходимо срочно заменять вышедшую из строя деталь.

В момент когда вы меняете шланг ГРМ, уберите кожух с агрегата и осмотрите его на целостность. В некоторых случаях водяной насос выходит из строя из-за брака или трещин на корпусе.
