Замена сальника коленвала: пошаговая инструкция и особенности

Неисправности

Даже с учетом того, что уплотнитель коленчатого вала устойчиво выдерживает высокие температуры, материал износостойкий, ресурс его ограничен. Чтобы понять, когда необходима замена сальника коленвала, следует учитывать, что качественные оригинальные детали служат не более 200 тысяч километров. При этом нужно сказать, что выйти из строя элемент может по ряду причин.

Среди причин можно выделить несвоевременную замену масла и фильтра, а также перегрев мотора. В масле, которое долго не меняли, содержится грязь, пыль, продукты износа деталей двигателя. Уплотнитель находится в постоянном контакте с маслом. Грязное масло становится причиной образования царапин и задиров на поверхности уплотнителя. Затем со временем царапины увеличиваются, а кромка сальника в месте контакта с коленчатым валом начинает пропускать смазочную жидкость.

Что касается перегревов, сальник рассчитан на работу при высоких температурах, но и у него есть предел. По причине сильных перегревов изделие деформируется, теряется эластичность, и оно больше не может обеспечивать достаточную герметичность. Образуются течи масла. В таком случае необходима срочная замена сальника коленвала, иначе все масло вытечет.

Последствия

Теперь по порядку рассмотрим последствия, которые могут возникнуть при регулярной течь масла из-под сальника коленвала. Рядом с передним сальником расположен : в случае попадания моторной жидкости на него ремень может быстрее порваться к ходе эксплуатации.

Монтаж переднего СКВ

Рядом с задним сальником расположен механизм сцепления, и если расходный материал попадет на него, то система потеряет свои фрикционные характеристики. Так или иначе, но и в первом, и во втором случае течь жидкости и загрязненность мотора неизбежны,

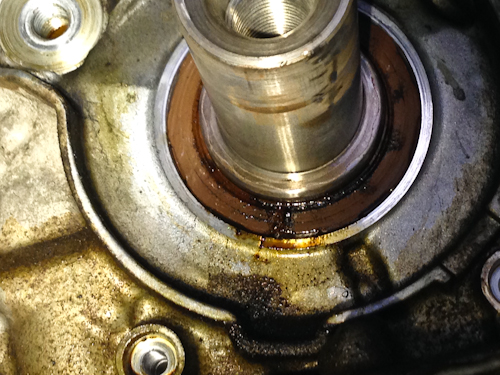

Течь из-под переднего сальника колевала

Следует отметить, что течь из-под прокладки масляного насоса также можно спутать с протечкой сальника. Эти элементы расположены рядом друг с другом и моторная жидкость в обоих случаях будет протекать с одной стороны. Также стоит добавить, что в этом случае картер будет грязным, поскольку к смазывающему материалу будет прилипать любая грязь, которая там и останется.

Обрыв ремня ГРМ — это самый плохой исход событий, если потек сальник коленвала. Более того, на многих моделях двигателей были зафиксированы случаи, когда гнулись клапана мотора. В этом случае автомобилисту потребуется:

• произвести замену ремня газораспределительного механизма;
• произвести замену уплотнительной прокладки головки блока цилиндров;
• произвести замену клапанов, при этом следует их притереть;
• отшлифовать головку блока цилиндров двигателя, поскольку в 98% случае она будет неровной, и соответственно, будет неплотно прилегать к мотору, что негативно отразиться на надежности силового агрегата.

Кроме того, в случае регулярной эксплуатации транспортного средства на протекающем сальнике могут быть повреждены поршни, поскольку именно эти элементы трутся о клапаны и могут о них повреждаться. Бывалые автолюбители знают, что незначительные дефекты и неровности на поверхностях поршней никак не отразятся на работе силового агрегата в целом.

Установка нового СКВ

Но на практике бывали случаи, когда поршень просто пробивался самим клапаном: в этом случае автовладельцу придется раскошелиться на дорогостоящий ремонт, почти что капитальный. Ведь придется заменить:

• непосредственно вышедший из строя поршень;
• поломанный клапан вала;
• все вкладыши по кругу также нужно будет заменить;
•  и произвести смену прокладки картера.

Итак, подытожим общие затраты, которые может на себе ощутить водитель в случае течь моторной жидкости из-под сальника:

• замена ремня газораспределительного механизма;
• смена клапанов, их притирка;
• отшлифовка поверхности головки блока цилиндров;
• замена уплотнительной прокладки головки;
• добавление смазывающего материала в двигатель, а также антифриза в систему охлаждения;
• винты крепления головки блока также желательно заменить;
• замена поршня (если тот вышел из строя);
• также может потребоваться и замена поршневых колец;
• замена прокладки поддона.

Так выглядит новый передний СКВ

С такими последствиями может столкнуться автомобилист, эксплуатирующий свое транспортное средство на подтекающем сальнике.

Протечка заднего сальника

А теперь рассмотрим последствия, с которыми может столкнуться владелец авто с протекающим задним сальником. Как в случае с передним сальником, таких катастрофических проблем у автовладельца не возникнет, однако протечка сама по себе — это уже немалая проблема. Чтобы ее решить, придется:

• произвести демонтаж коробки переключения скоростей;
• снять механизм сцепления вместе с диском;
• демонтировать маховик.

Это все нужно для того, чтобы просто добраться до сальника. Что касается последствий, то в случае протечки заднего элемента моторная жидкость может залить механизм сцепления, в результате чего устройство потеряет свои фрикционные характеристики. В этом случае транспортное средство:

• значительно потеряет мощность;
• увеличится расход потребляемого топлива (водитель дает газу, а машина едет также, соответственно, растет потребление бензина);
• придется добавлять немало смазывающего материала в двигатель (весь он, разумеется, не вытечет, но достаточно добавить придется).

Течь жидкости через задний СКВ

Замена переднего сальника коленвала

Передний уплотнитель коленвала находится на крышке двигателя или корпусе маслонасоса. Чаще течет именно он. Встречаются моторы, крышка которых представляет собой одно целое с маслонасосом.

На двигателях иномарок прокладка коленчатого вала закрыта шкивами ГРМ, генератора. Их нужно снять. Старые жигулевские двигатели устроены проще, там цепь ГРМ находится внутри картера, надо убрать только генераторный шкив с ремнем.

Чтобы устранить течь масла и осуществить замену уплотнителя на моторах, имеющих ГРМ с зубчатым приводом необходимо убрать зубчатые колеса (шкивы): генераторный, ременной. Снимается также сам ремень.

Перед этим они выставляются по отметкам, соответствующим расположению первого цилиндра в ВМТ (верхней мертвой точке) в сжатом состоянии. Отметки — шкивные и картерные — должны совпадать. На иных агрегатах на распредвальном колесе отметку нужно расположить напротив разъема блока и головки мотора. Такая регулировка необходима, чтобы циклы газораспределения работали правильно. Достаточно выставить только распредвальный ролик согласно метке.

Далее, нужно ослабить натяжное колесико и убрать ремень. Затем – убирают зубчатое колесо с фронтального участка коленвала. Используют специальный съемник или две отвертки. В агрегатах с цепью надо убрать только генераторный шкив.

После этого, снимают старое кольцо, через которое течет масло, специальным приспособлением. Если его нет, то можно демонтировать крышку сальника (или маслонасос) на моторном блоке. Именно там находится уплотнитель. Его легче вынуть с демонтированной крышки.

Чтобы снять колесной приводной ремень, может понадобиться также домкрат, в таком случае, снимается переднее правое колесо. Передняя крышка на моторе закреплена 4—6 болтами. После откручивания, ее нужно аккуратно отклеить, поменять находящуюся там прокладку. Крышку с сальником кладут на ровную поверхность, и, подцепив отверткой, извлекают уплотнитель.

Производится замена. Новый сальник коленчатого вала, смазанный герметиком, запрессовывается оправкой. В ее роли может служить отрезок трубы, накидная головка инструмента на 1—2 мм меньше окружности прокладки, хорошо подойдет головка (насадка) на «27» или же старый сальник. После этого необходимо смазать кромку уплотнителя и установить крышку

Сальник осторожно надевается с крышкой на смазанный коленвал, притягивается болтами

Течь устранена, все возвращается на место: шкив ГРМ с зубчиками (обе метки должны совпасть), устанавливается ремень ГРМ посредством натяжного ролика.

Полезное видео о замене переднего сальника можно посмотреть тут:

Как производится замена сальника коробки передач

В современных авто КПП оснащены сальниками первичного вала, правого и левого ШРУСа. В зависимости от типа привода автомобиля количество элементов может различаться. Сальники нужны для предотвращения потери масла из картера КПП.

Еще одна функция сальника, оказывающая на него дополнительную нагрузку – защита от грязи и пыли, которые могут попасть внутрь коробки передач. На вопрос, сколько стоит замена сальника коробки, сразу ответить сложно. На цену влияет большое количество факторов, одним из которых является тип сальника, который подлежит замене (первичный вал, правый или левый ШРУС). Для проведения качественного ремонта механической коробки передач обычно требуется не более суток (при замене элемента первичного вала), а иногда бывает достаточно 4-5 часов.

Сальник КПП находится в кожухе сцепления во внутренней части коробки. Прежде чем производить его замену, кожух нужно отсоединить. Чтобы заменить элемент, нужна эстакада или смотровая яма.

Прежде чем начать работу, нужно поставить надежные упоры под колеса автомобиля, стоящего на яме или эстакаде, чтобы машина случайно не поехала.

Какие материалы нужны для замены сальника коробки:

• ключи на «10» и на «13»;
• изогнутая шлицевая отвертка или что-то, похожее на вязальный крючок;
• шило;
• пластиковая труба из-под воды.

Самые распространенные причины неработоспособности элемента:

• износ вследствие длительной эксплуатации;
• механические повреждения от удара;
• деформация.

Правильным решением в любой из подобных ситуаций является замена сальника коробки передач. От того, насколько качественно будет сделана работа, будет зависеть срок работы самой КПП. Как мы ранее говорили, замену элемента и ШРУСа часто проводят одновременно.

Прежде всего необходимо провести диагностику КПП. Как правило, ремонтировать ее приходится после 70 тыс км пробега (это зависит от марки автомобиля). На стоимость ремонта и его скорость влияет то, насколько своевременным будет обращение владельца авто к мастеру.

Прежде чем начинать ремонтировать КПП, специалист снимает приводные валы и демонтирует внутренние элементы ШРУСа. Это делается для того, чтобы добраться до сальника. Перед установкой нового элемента его необходимо обработать с помощью консистентной смазки. Монтаж сальника производят с помощью специального инструмента – оправки.

Пошаговая инструкция по замене:

Шаг 1. Поставьте автомобиль на подъёмник.

Шаг 2. Отсоедините провод от клеммы.

Шаг 3. Снимите маховик.

Шаг 4. Демонтируйте задний щиток картера сцепления, направленный на втулки.

Шаг 5. Открутите болты (8 штук).

Шаг 6. Снимите держатель с детали.

Шаг 7. Выбейте его из КПП с помощью шурупа и молотка.

Шаг 8. Возьмите новый элемент и вожмите его в держатель. Наружный диаметр — 99(±0,5) мм.

Шаг 9. Рабочая кромка должна быть внутри, если не так, нужно перевернуть.

Шаг 10. Удалите порванную прокладку. Она будет крепиться на держатель при помощи смазки.

Шаг 11. Кромку смажьте моторным маслом.

Шаг 12. Фланец коленчатого вала также смажьте моторным маслом.

Шаг 13. Рабочую кромку заправьте на фланец.

Шаг 14. Закрутите болты.

Шаг 15. Вставьте обратно картер и втулки.

Шаг 16. Поставьте маховик и сцепление на место.

Хороший хозяин всегда следит за тем, чтобы его авто было в отличном состоянии. Таким образом, все зависит от вас. Смотрите за вашей машиной, проверяйте ее, своевременно отвозите на диагностику в случае возникновения проблем. Не стоит тратить зря большое количество денег на сервисные центры. Но не пытайтесь проводить ремонт самостоятельно, если недостаточно хорошо в этом разбираетесь.

Особенности замены сальника коробки передач:

1. Чтобы заменить сальники внутренних шарниров привода передних колес, нужно слить масло из КПП.
2. Вы можете поменять элементы внутренних шарниров привода передних колес, не снимая при этом КПП с машины.
3. Нельзя отсоединять одновременно оба привода передних колес. Если вы это сделаете, произойдет смещение полуосевых шестерней внутри коробки дифференциала, и провести обратную установку приводов будет невозможно.

Стоимость сальника коробки передач не может быть одинаковой для всех вариантов. Она будет зависеть от того, какой именно это будет элемент: первичного вала, правого или левого ШРУСа. Например, узлы ШРУСов находятся в легкой доступности для специалиста.

Среднее время замены сальника левого или правого ШРУСов составляет около 4 часов. Чтобы заменить элемент первичного вала, может понадобиться больше суток. Это связано с тем, что доступ к нему более сложный, необходимо предварительно снимать коробку, что более трудозатратно. Поэтому цена замены сальников коробки будет выше, чем установленных на ШРУСе.

Диагностика утечки масла через сальники коленвала

Для определения номинального расхода масла принимают значение, прописанное в мануале (инструкции по эксплуатации) к автомобилю. Если двигатель изношен (пробег более 100 тысяч километров) расход масла на угар умножают на 1,5. Если во время работы из выхлопной трубы выходит сизый или черноватый дым, расход масла умножают еще на 2. Если расход масла за контрольное время или пробег превышают вычисленные значения больше чем на 50 процентов, скорее всего, присутствует протечка сальника.

Чтобы убедиться, что дело действительно в сальнике, заглушите и охладите двигатель (температура ОЖ не выше 40 градусов), после чего откройте крышку радиатора и осмотрите  жидкость. При наличии густых масляных разводов обмакните в жидкость палец или чистую щепочку и понюхайте. Если ОЖ пахнет моторным маслом, возможно, повышенный расход масла связан с утечкой в систему охлаждения. Чтобы проверить, так это или нет, заведите и прогрейте двигатель, затем извлеките масляный щуп. Если он покрыт эмульсией, проблема в утечке масла в систему охлаждения. Если масло чистое, без признаков эмульсии, скорее всего, проблема в грязной канистре, из которой наливали ОЖ.

Убедившись, что проблема не в системе охлаждения, осмотрите двигатель. Возможно, в блоке или головке блока цилиндров (ГБЦ) трещина, через которую уходит масло. Также проблема может быть в слабо затянутых гайках или болтах, в результате чего протекают прокладки. Если все нормально, осмотрите трамблер и бензонасос (на карбюраторных двигателях). Следы масла под ними укажут на возможную утечку. Отмойте их с помощью очистителя двигателя, подтяните гайки крепления, при необходимости замените прокладки. Если это не устранило повышенный расход масла, скорее всего, проблема в одном из сальников.

В первую очередь проверьте шестеренку (или шестерни на двух-трехвальных ГРМ) на утечку масла. Если под ними сухо, проблема в сальнике коленчатого вала. Осмотрите пространство под двигателем. Возможно, для этого придется приподнять переднюю часть автомобиля (для машин, у которых мотор сзади, соответственно заднюю). Не забудьте подложить противооткатные упоры под задние колеса и используйте подставки. Подробней о безопасном подъеме автомобиля с помощью домкратов читайте в статье Замена и восстановление амортизаторов.

При обнаружении следов масла, определите, какому месту мотора они соответствуют. Если масло спереди двигателя, осмотрите шкив коленчатого вала, утечка масла через передний сальник всегда оставляет следы вокруг шкива. Не обнаружив следов под передним сальником, проверьте прокладку поддона. Проведите по ней пальцем – следы масла говорят об утечке. Если передний сальник и поддон не пропускают масло, утечка идет через задний сальник.

Неисправности

Даже с учетом того, что уплотнитель коленчатого вала устойчиво выдерживает высокие температуры, материал износостойкий, ресурс его ограничен. Чтобы понять, когда необходима замена сальника коленвала, следует учитывать, что качественные оригинальные детали служат не более 200 тысяч километров. При этом нужно сказать, что выйти из строя элемент может по ряду причин.

Среди причин можно выделить несвоевременную замену масла и фильтра, а также перегрев мотора. В масле, которое долго не меняли, содержится грязь, пыль, продукты износа деталей двигателя. Уплотнитель находится в постоянном контакте с маслом. Грязное масло становится причиной образования царапин и задиров на поверхности уплотнителя. Затем со временем царапины увеличиваются, а кромка сальника в месте контакта с коленчатым валом начинает пропускать смазочную жидкость.

Что касается перегревов, сальник рассчитан на работу при высоких температурах, но и у него есть предел. По причине сильных перегревов изделие деформируется, теряется эластичность, и оно больше не может обеспечивать достаточную герметичность. Образуются течи масла. В таком случае необходима срочная замена сальника коленвала, иначе все масло вытечет.

Что делать в таких случаях?

Как сказано выше, одной из вероятных проблем может быть некорректная установка элемента. В частности если внутренняя сторона резинки загнута, то именно через нее может и протекать жидкость. Таким образом, элемент нужно только менять, несмотря на то, что он относительно новый.

Замена заднего сальника

Произвести демонтаж коробки переключения скоростей (воспользуйтесь для этого мануалом по эксплуатации вашего транспортного средства).
Затем возьмите отвертку или любой другой предмет с острым наконечником, подойдет и обычный нож. Демонтируйте вышедший из строя сальник. При этом будьте осторожны с рабочей поверхностью.
Очистите поверхность коленчатого вала

Обратите внимание, делать это можно только ветошью. Некоторые «умельцы» очищают коленвал наждачной бумагой

Этого делать ни в коем случае нельзя, поскольку так коленчатый вал быстрее выйдет из строя.
Установите новый сальник на место старого.
Произведите монтаж коробки передач.

Замена переднего сальника

1. Демонтируйте блок шкивов согласно инструкции по эксплуатации авто.
2. Затем вам нужно будет снять кожух с зубчатого ремня ГРМ.
3. Сделав это, снимите сам резиновый ремень.

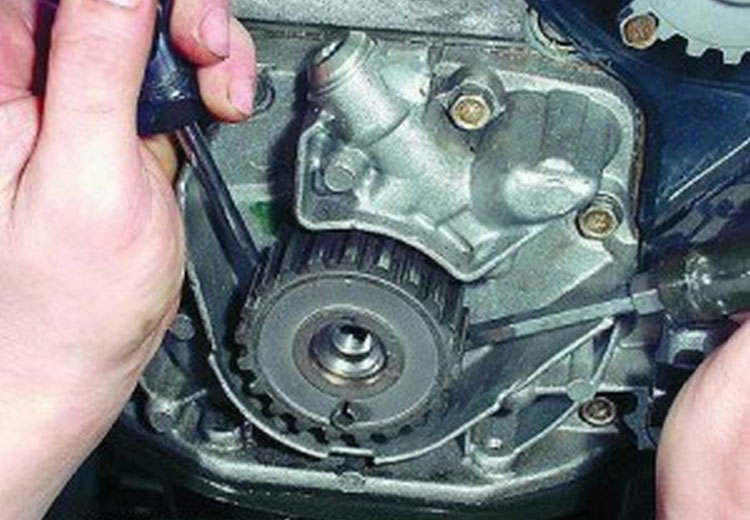

4. После этого демонтируйте приводной зубчатый шкив.
5. Только после этого вы увидите сальник: его нужно заменить. Не забывайте о правильной установке элемента .
6. Заменив его, соберите все в обратной последовательности.

Эксплуатация качественного моторного масла

Использование качественной смазывающей жидкости — это первое, что нужно сделать после того, как вы удалили вышедший из строя сальник. Также нужно будет промыть сам ДВС авто:

1. Под днищем транспортного средства найдите пробку для слива моторного масла.
2. Слейте отработанную жидкость для ДВС в тару.
3. Закрутите сливную пробку, откройте капот и открутите крышку заливной горловины.
4. Залейте в двигатель промывочную жидкость.
5. Закрутите крышку заливной горловины и запустите двигатель: вам следует проехать на нем как минимум 10 километров. Чем больше — тем лучше, поскольку промывка должна полностью пройти по всей системе и максимально прочистить ее компоненты от отложений и нагара.
6. После этого слейте отработанную промывку и залейте новое моторное масло. Не забудьте поменять фильтр.

Если проблема течь расходного материала из-под сальника коленвала заключалась именно в эксплуатации некачественного масла, то с его заменой проблема должна устраниться.

Диагностика утечки масла через сальники коленвала

Для определения номинального расхода масла принимают значение, прописанное в мануале (инструкции по эксплуатации) к автомобилю. Если двигатель изношен (пробег более 100 тысяч километров) расход масла на угар умножают на 1,5. Если во время работы из выхлопной трубы выходит сизый или черноватый дым, расход масла умножают еще на 2. Если расход масла за контрольное время или пробег превышают вычисленные значения больше чем на 50 процентов, скорее всего, присутствует протечка сальника.

Чтобы убедиться, что дело действительно в сальнике, заглушите и охладите двигатель (температура ОЖ не выше 40 градусов), после чего откройте крышку радиатора и осмотрите  жидкость. При наличии густых масляных разводов обмакните в жидкость палец или чистую щепочку и понюхайте. Если ОЖ пахнет моторным маслом, возможно, повышенный расход масла связан с утечкой в систему охлаждения. Чтобы проверить, так это или нет, заведите и прогрейте двигатель, затем извлеките масляный щуп. Если он покрыт эмульсией, проблема в утечке масла в систему охлаждения. Если масло чистое, без признаков эмульсии, скорее всего, проблема в грязной канистре, из которой наливали ОЖ.

Убедившись, что проблема не в системе охлаждения, осмотрите двигатель. Возможно, в блоке или головке блока цилиндров (ГБЦ) трещина, через которую уходит масло. Также проблема может быть в слабо затянутых гайках или болтах, в результате чего протекают прокладки. Если все нормально, осмотрите трамблер и бензонасос (на карбюраторных двигателях). Следы масла под ними укажут на возможную утечку. Отмойте их с помощью очистителя двигателя, подтяните гайки крепления, при необходимости замените прокладки. Если это не устранило повышенный расход масла, скорее всего, проблема в одном из сальников.

В первую очередь проверьте шестеренку (или шестерни на двух-трехвальных ГРМ) на утечку масла. Если под ними сухо, проблема в сальнике коленчатого вала. Осмотрите пространство под двигателем. Возможно, для этого придется приподнять переднюю часть автомобиля (для машин, у которых мотор сзади, соответственно заднюю). Не забудьте подложить противооткатные упоры под задние колеса и используйте подставки. Подробней о безопасном подъеме автомобиля с помощью домкратов читайте в статье Замена и восстановление амортизаторов.

При обнаружении следов масла, определите, какому месту мотора они соответствуют. Если масло спереди двигателя, осмотрите шкив коленчатого вала, утечка масла через передний сальник всегда оставляет следы вокруг шкива. Не обнаружив следов под передним сальником, проверьте прокладку поддона. Проведите по ней пальцем – следы масла говорят об утечке. Если передний сальник и поддон не пропускают масло, утечка идет через задний сальник.

Замена переднего сальника коленвала

Замена любой детали или узла транспортного средства всегда проходит в два этапа: снятие старого износившегося модуля и установка нового. Сальники коленвала не будут исключением. Подобный ремонт не обойдётся без молотка с отвёрткой, однако перед тем, как приступить к работе, нужно запастись необходимым инструментом для совершения следующих процедур: снятие привода газораспределительного механизма, извлечение крышки головки блока цилиндров. Сам процесс замены для переднего сальника состоит из трёх шагов.

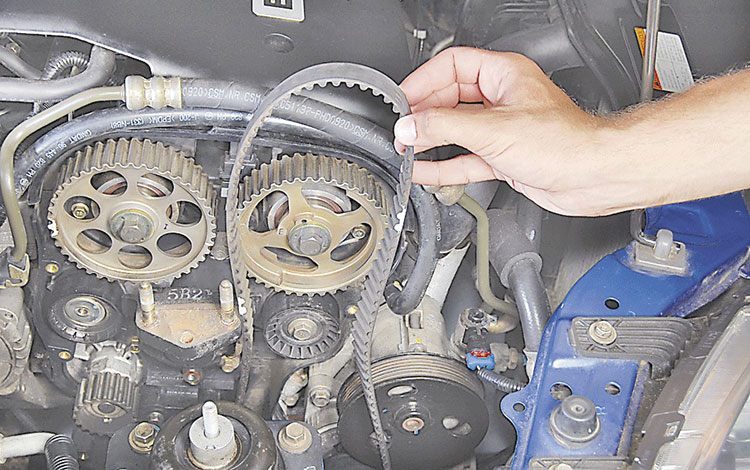

ШАГ 1. Первоочерёдно снимается ремень газораспределительного механизма со всех шкивов. После этого с помощью двух плоских отвёрток поднимается шкив зубчатого типа, который нужно снять с носка коленвала.

Занимающемуся ремонтом автолюбителю не стоит забывать про шпонку, которую нужно извлечь с помощью отвёртки для того, чтобы она не затерялась.

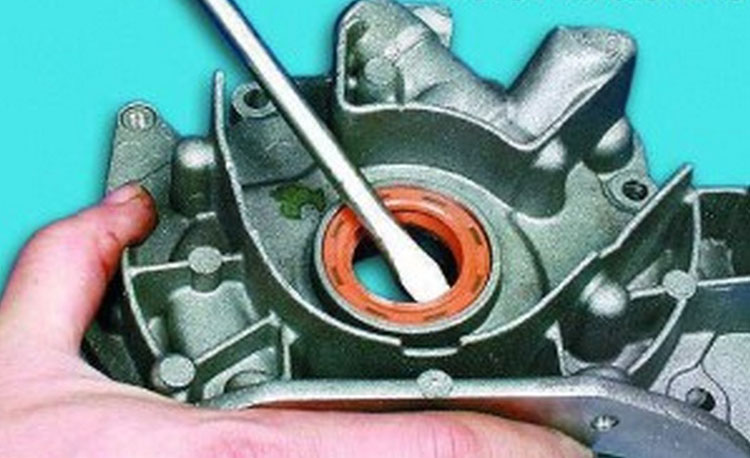

ШАГ 2. Используя отвёртку извлекается износившийся элемент с крышки, после чего она смазывается моторным маслом. Для нового сальника необходима такая же обработка рабочей жидкостью.

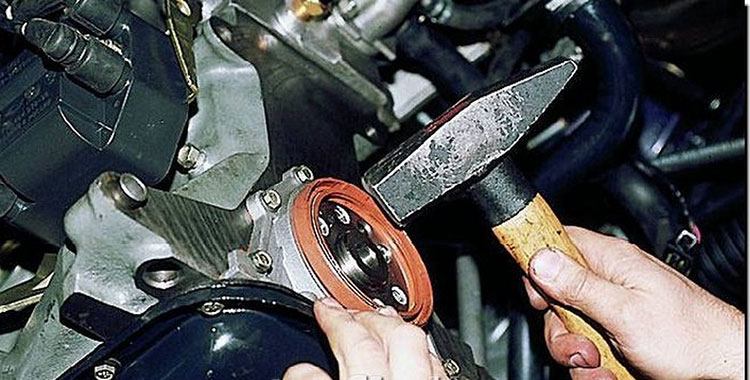

ШАГ 3. Занимающийся ремонтом автолюбитель должен запрессовать новый сальник в нужное место с помощью трубы определённого диаметра или оправки. Поле этого повторяется в обратном порядке всё, что указано в первом шаге.

Когда необходимо менять уплотнители

Прямым показанием для замены уплотнителей коленчатого вала на ВАЗ-2114, ВАЗ-2106 и других автомобилях отечественного производства является их разрушение и течь масла в области шкива к/в или в районе держателя задней его части. Также процедуру производят при сопутствующих работах, к числу которых можно отнести замену маховика, замену коленчатого вала, замену сцепления и прочее подобное.

Стоит заметить, что сам по себе ремонт манжеты не занимает много времени. Практически весь объем работ представлен разборкой и демонтажом агрегатов, скрывающих под собой необходимые детали. В среднем работа по удалению и обратному монтажу переднего элемента занимает 1-2 часа, заднего – 5-8 часов, если работа производится в гаражных условиях. Специалисты автосервиса выполняют ее в течение 2-3 часов.

Как проводится замена заднего сальника коленвала

Процедура замены заднего сальника коленвала требует демонтажа многих узлов. Вам придется демонтировать коробку переключения передач, одновременно внимательно осматривая все узлы. Для выполнения этой операции поставьте машину на подъемник или смотровую яму. Зафиксируйте с помощью упоров колесо и после этого приступайте к работе.

Совет. Желательно, чтобы при демонтаже коробки вам кто-то помогал, так как это непростая и трудоемкая процедура. При работе сразу начинайте сортировать болты, чтобы последующая сборка не превратилась в сплошное мучение. Болты и мелкие детали от каждого узла помещайте в отдельную коробочку или на отдельный чистый лист. На каждом из них сделайте соответствующую подпись.

Где установлен элемент?

Данный уплотнительный элемент установлен в той области блока цилиндров, где коленчатый вал выходит наружу. В обыкновенных автомобилях, где двигатель расположен продольно, а процесс распределения газов осуществляется при помощи цепного привода, сальник устанавливают перед опорным подшипником в щите коленвала. В случае переднеприводных автомобилей, где мотор расположен поперечно, а в механизме газораспределения используется ремень, элемент находится в блоке цилиндров, так как в конструкции мотора щит отсутствует.

Внутри картера двигателя смазка находится под определенным давлением. За счет этого давления сальник постоянно прижимается к деталям, которые он должен уплотнять. Так мотор надежно защищен от утечек масла.
