Неисправности и ремонт блока предохранителей ваз 2106

Замена предохранителей на ВАЗ 2106

В силу различных причин возникает необходимость замены, установки новых «перемычек». Процедура обновления не сложная, но требует внимательности со стороны ремонтника.

Чтобы установить новый предохранитель (далее — модуль) необходимо:

• Провести визуальную диагностику с целью идентификации поломки. Порой ошибочное мнение о неисправности того или иного механизма;
• После того, как обнаружен неисправный модуль, глушим двигатель, снимаем клемму с аккумулятора. Это необходимо для предотвращения короткого замыкания в цепи;

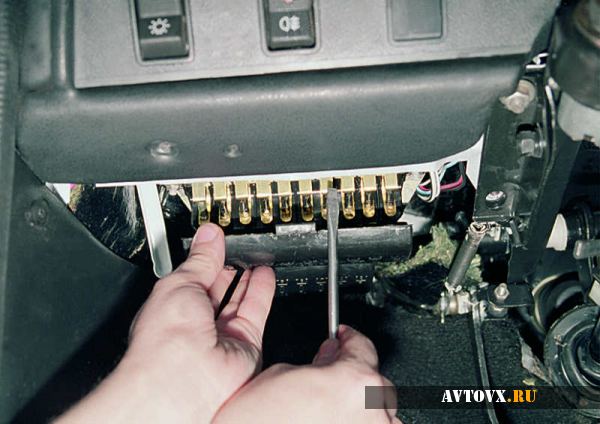

• Отверткой с плоским наконечником аккуратно поддеваем верхнюю прижимную пластину, извлекаем неисправный модуль;
• На его место вставляем новый, предварительно отжав отверткой прижимную пластину.

Если под рукой нет необходимого инвентаря, используйте нож, пластиковую карту, прочие предметы обихода.

Приведенный порядок действий актуальный для Блока предохранителей старого образца. Начиная с 1999 года в продаже появились пластиковые платформы нового образца.

Изделие стало компактным, однорядным, вместо двух рядов, расположенных друг над другом. Количество модулей осталось прежним – 16, из списка исключены зарезервированные позиции, которые не несли никакой «ценности».

Несколько советов по предохранителям ВАЗ 2106

Чистота посадочных гнезд. Я думаю тут все понятно, чем чище посадочное гнездо предохранителя, тем меньше сопротивление в этой цепи и как следствие меньше нагрев. При грязных контактах предохранитель нагревается и оплавляется, возможна кратковременная потеря контакта, что довольно опасно, например в случае со светом
Соответствие номиналов предохранителя рекомендациям производителя

Также довольно важно не только содержать в чистоте контактные группы, но и использовать предохранители тех номиналов, которые рекомендует производитель. Игнорирование этих требований грозит выходом из строя электрооборудования в сети ил еще хуже — пожаром.
Ни в коем случае не заменять предохранитель в ВАЗ 2106 или в другом автомобиле на так называемый «жучок», монету, шуруп и прочие вещи

Я думаю вы и сами понимаете, что до пожара тут не далеко.
Сработал предохранитель. Это довольно частая ситуация и тут не нужно поспешных решений, сначала необходимо узнать, какую цепь защищает этот предохранитель (ниже приведен список защищаемых цепей и номеров предохранителей для ВАЗ 2106, для других моделей надеюсь скоро будет). Затем попробовать вспомнить, понять что могло вызвать КЗ, очень не рекомендуется вставлять на место сгоревшего предохранителя новый, если не была устранена причина перегорания старого предохранителя. Если вы нашли причину, то устраните ее, заизолируйте провода, вставьте новый предохранитель.
Плавятся предохранители. Если расплавляется токопроводящий участок, то это понятно, скорее всего КЗ. А вот если плавится пластмассовая вставка, то это сигнал плохого контакта в гнезде или перегрузка цепи защищаемой этой плавкой вставкой.
Дополнительному потребителю — свой предохранитель! Не стоит цеплять много сторонних потребителей (магнитола, подогрев и пр.) на один предохранитель!

Типы предохранителей, используемых в ВАЗ 2106

Практическое применение нашли предохранители ВАЗ 2106, фото которых представлено на нашем интернет-ресурсе. Если говорить об их стоимости, то цена сильно разнится из-за разницы материалов их изготовления. В любом случае, стоимость набора предохранителей различного типа не превышает 200-250 рублей.

«Классика» этой модификации первых годов выпуска оснащается панелью предохранителей устаревшего типа, где установлены пластмассовые плавкие предохранители с токопроводящей накладкой из цинкового сплава, надежность которых невысока. При увеличенной нагрузке колодка предохранителей подлежит усиленному нагреванию, что может привести к оплавлению элементов. Это, с одной стороны, создает предпосылки к возгоранию транспортного средства, а с другой размыкает действующие электрические цепи.

Для улучшения данной ситуации требуется модернизировать старые предохранительные элементы и установить евро модели, которые будут смонтированы на базе колодки предохранителей от «Волги» ГАЗ 31110. Основное преимущество в том, что применены ножевые предохранители на ВАЗ 2106 с более надежным крепежом. К их преимуществам относятся меньшие габариты и повышенная термоустойчивость, что исключает нагревание системного блока.

Кроме того, контакт становится значительно лучше. При установке предохранителей нового образца необходимо ввести обновленные обозначения предохранителей, промаркировав цветные провода по местам их прежнего крепления. Они будут отличаться и по номиналу. Так, в ВАЗ 2106 предохранитель дальнего света требует установки предохранительного устройства с силой тока в 15 А, а предохранитель на сигнал имеет номинал силы тока в 10 А. Если в ВАЗ 2106 горят предохранители, то модернизация необходима, а она включает также монтаж перемычек между предохранительными устройствами.

Подключение таких элементов перемыкания необходимо провести по аналогу подключения блока устройств от ВАЗ 2101, а сами элементы обеспечить изолирующей защитой. Чтобы подключить корректно флажковые предохранители, схема должна иметь следующий вид:

Тогда система энергообеспечения будет надежно защищена от режима КЗ. Таким образом, истинное назначение предохранителей ВАЗ 2106 будет соответствовать защитным свойствам системы энергообеспечения автомобиля.

Тонкости и нюансы, о которых должен знать автолюбитель

• Расположение и номер модуля указан на крышке БП;
• Перед заменой модуля проверяйте оборудование, которое к нему подключено на исправность;
• Если модуль цел, а оборудование исправно, но ток не поступает, вероятнее всего повреждение в цепи электрического питания;
• Зажигание, реле активации электрического мотора вентилятора не защищены предохранителями;
• Если вместо оригинального модуля установить с меньшим номинальным током, то вероятнее всего, перегорит плавкая вставка. Это не является дефектом, а признаком того, что не соответствуют показатели напряжения;
• Установка модуля с большим номинальным током увеличит вероятность выхода из строя оборудования, которое закреплено за данным модулем;
• Категорически запрещено использовать фольгу в качестве проводника вместо БП;
• Если предохранитель с аналогичной силой тока тот час перегорел, значит в системе большие проблемы с напряжением. Обратитесь в СТО для проведения диагностических работ.

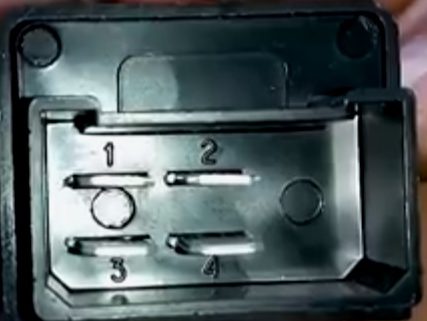

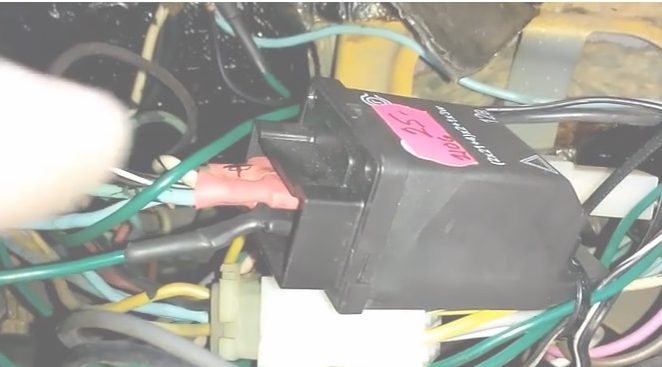

Переход с электромагнитнотеплового реле на электронное.

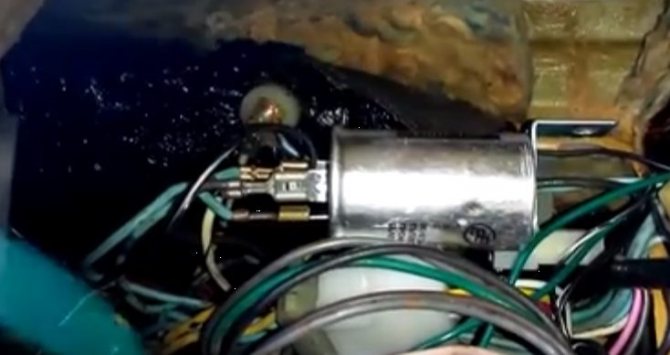

Вот такой «бочонок» находится под приборной панелью автомобиля. Это электромагнитнотепловое реле. Ввиду краткосрочной работы (1-2 месяца) рекомендуется его заменить на электронное. По прошествии этого времени он начинает гореть, либо его замыкает.

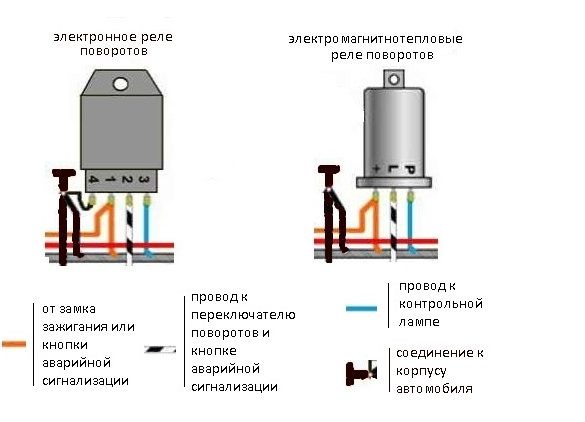

Далее приведены этапы его замены:

• отсоединяем клеммы контактов;
• обозначаем каждый провод маркером, либо используем краску для выделения разными цветами;
• контакт №1 электронного реле подсоединяем к проводу со знаком х;
• контакт №2 электронного реле подсоединяем к проводу со знаком L;
• контакт №3 электронного реле подсоединяем к проводу со знаком P;
• контакт №4 это масса, выводим его на отдельный провод.

Все эти работы необходимо проводить при использовании термоусадки.

Большую популярность набирает замена в указателях поворота ламп накаливания на светодиоды ввиду того, что лампы накаливания по сроку службы и светоотдаче намного уступают светодиодным светильникам.

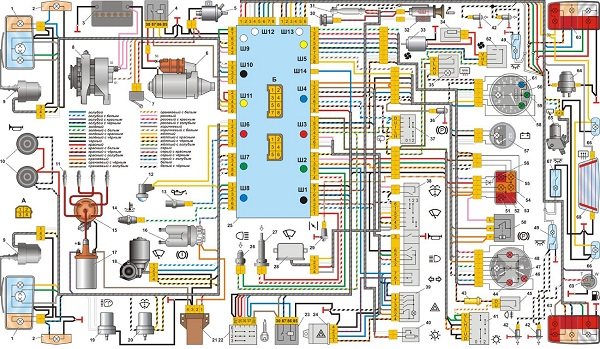

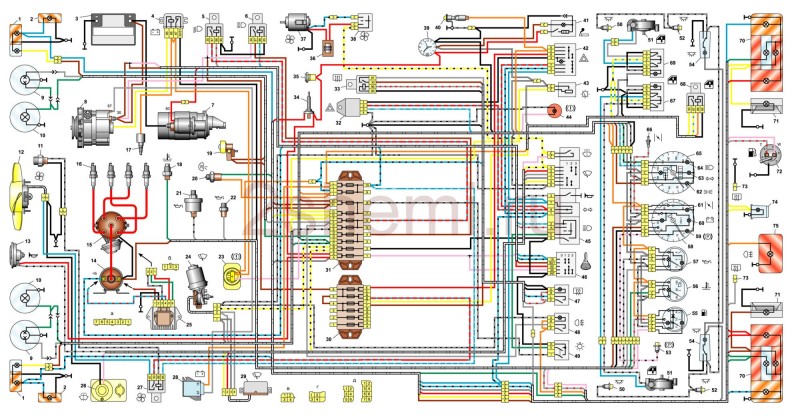

Схема электрооборудования ВАЗ-2106 (новая)

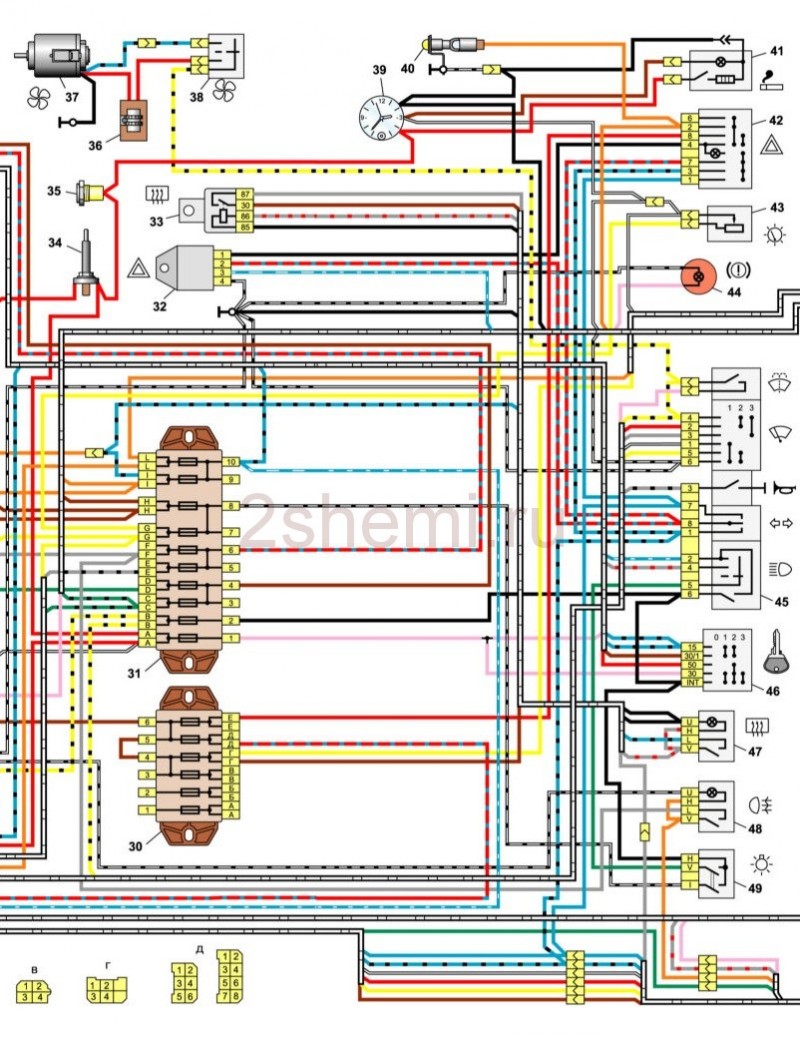

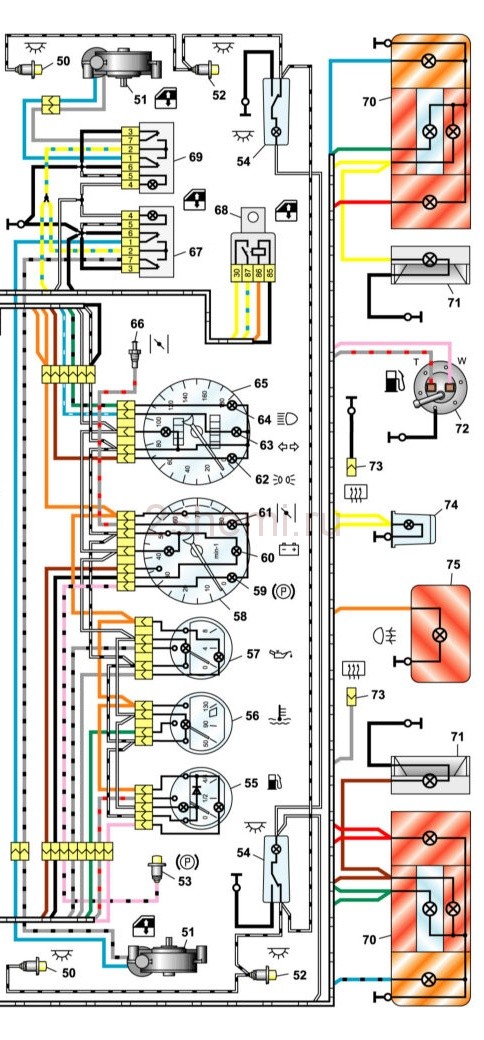

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 — передние фонари;
2 — боковые указатели поворота;
3 — аккумуляторная батарея;
4 — реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 — реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 — моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 — электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр VAZ-2106;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

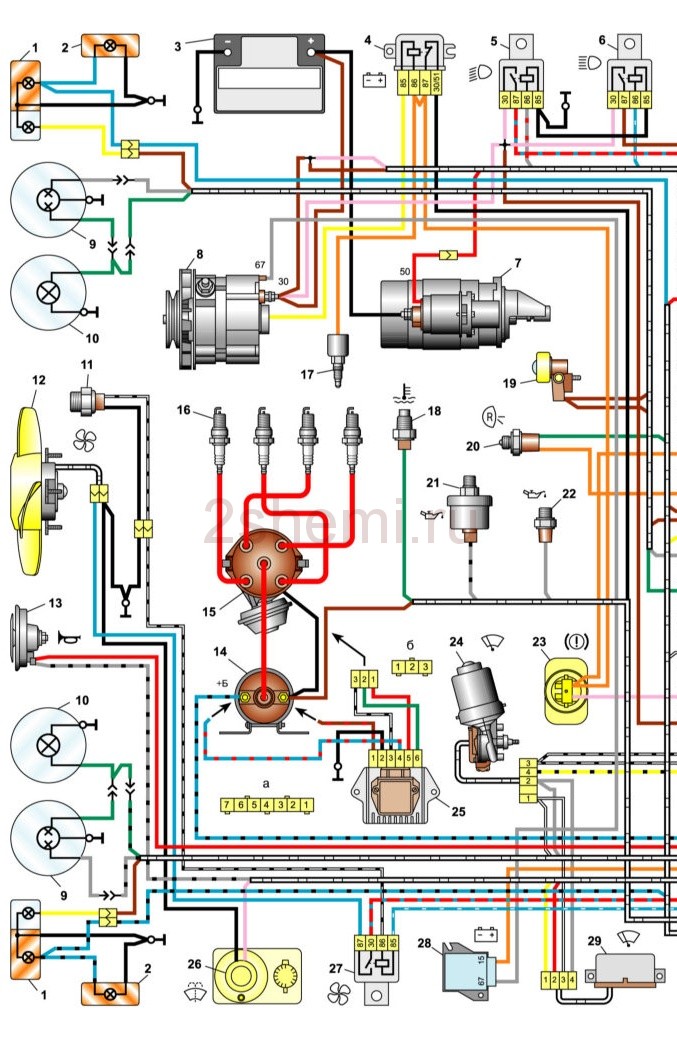

Электросхема ВАЗ-2106 карбюратор — полный вид:

Другой вариант схемы VAZ-2101

Наружное освещение

1 – Фары 21012 – подкапотная лампа;3 – аккумуляторная батарея;4 – генератор;5 – выключатель света заднего хода;6 – блок предохранителей;7 – контрольная лампа наружного освещения в комбинации приборов;8 – лампа освещения вещевого ящика;9 – лампа освещения комбинации приборов;10 – штепсельная розетка для переносной лампы;

11 – выключатель освещения приборов;12 – выключатель наружного освещения;13 – выключатель стоп-сигнала;14 – выключатель зажигания;15 – выключатели плафонов, расположенные в стойках передних дверей;16 – выключатели плафонов, расположенные в стойках задних дверей;17 – плафоны;18 – лампа освещения багажника;19 – задние фонари;20 – фонарь освещения номерного знака;21 – фонарь света заднего хода

Включение фар 2101

1 – фары VAZ 2101;2 – аккумуляторная батарея;3 – генератор;4 – блок предохранителей;5 – переключатель света фар;6 – выключатель наружного освещения;7 – выключатель зажигания;8 – контрольная лампа дальнего света фар в комбинации приборов

Указатели поворота

1 – подфарники VAZ 2101;2 – боковые указатели поворота;3 – аккумуляторная батарея;4 – генератор;5 – выключатель зажигания;6 – блок предохранителей;7 – реле-прерыватель указателей поворота;8 – контрольная лампа указателей поворота;9 – переключатель указателей поворота;10 – задние фонари

1 – звуковые сигналы;2 – аккумуляторная батарея;3 – блок предохранителей;4 – выключатель звуковых сигналов;5 – генератор VAZ 2101.

1 – генератор VAZ 2101;2 – аккумуляторная батарея;3 – выключатель зажигания;4 – переключатель стеклоочистителя;5 – реле стеклоочистителя;6 – моторедуктор стеклоочистителя;7 – термобиметаллический предохранитель;8 – выключатель стеклоочистителя, расположенный в насосе омывателя стекла;9 – блок предохранителей.

1 – генератор VAZ 2101;2 – аккумуляторная батарея;3 – выключатель зажигания;4 – блок предохранителей;5 – переключатель отопителя;6 – добавочный резистор;7 – электродвигатель вентилятора отопителя.

Замок крепится на вал рулевого управления. Часть цепей питания, которые защищены предохранителями, подключены напрямую к аккумулятору, независимо от положения ключа:

• плафон салона;
• звуковой сигнал;
• прикуриватель;
• стоп-сигнал.

Читать далее: Все о зажигании на УАЗ порядок установки схемы зажигания с трамблером

Для корректировки напряжения, которое вырабатывает генератор, в цепи предусмотрен реле-регулятор. В его обязанности входит контроль напряжения на выходе из генератора, и при падении показаний реле подает сигнал на контрольную лампу, находящуюся на панели приборов. При малом напряжении зарядки АКБ может разряжаться раньше времени, не успевать дозарядиться, что может вывести ее из строя. При слишком высоком зарядном напряжении электролит в АКБ может закипеть, что тоже ни к чему хорошему не приведет.

Части предохранительного модуля и правила их использования

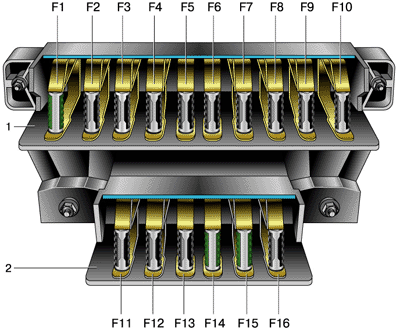

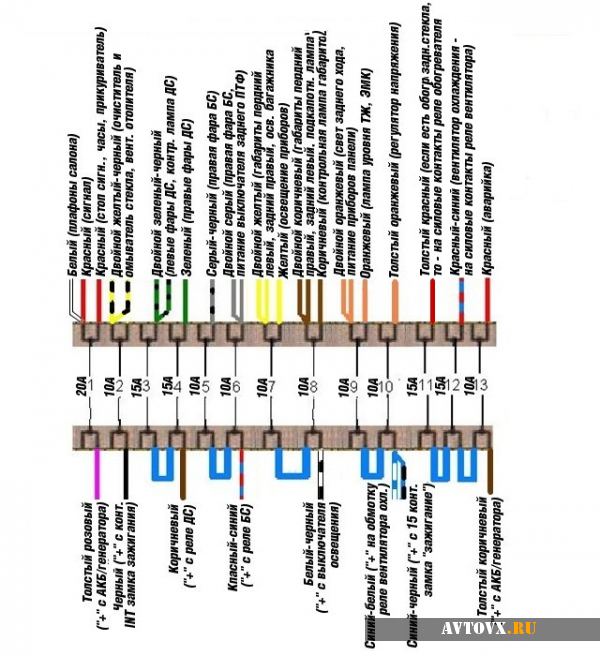

Схема блока предохранителей модели 2106 ВАЗ довольно простая: две линейки с предохранителями (отсутствуют монтажные платы, сопротивления, диоды и прочие). Вся конструкция крепится к корпусу автомашины с помощью двух гаек. Практически все цепи схемы электрооборудования этого автомобиля защищены плавкими предохранителями номиналами 8 ампер и 16 ампер. Однако есть и незащищенные электроприборы, например, втягивающее реле у стартера.

Обычный предохранительный блок — это совокупность устройств по защите электрической системы автомашины, собранная в единый модуль. В авто он находится справа, внизу панели приборов с водительской стороны, рядом с рукояткой открывания пространства под капотом. Грамотное подключение данного элемента проводят по предварительно размеченной последовательности подключения (схема) на новом блоке предохранителей, ставящемся при ремонте или замене.

Условия правильной эксплуатации предохранительного модуля машины следующие.

1. При замене неисправных элементов новыми следует строго соблюдать идентичность параметров (силы тока 8 или 16 А). Нестандартные элементы могут стать причиной поломки электроприборов.
2. Недопустимо устанавливать самодельные («жучки»), перемычки или нестандартные детали вместо вышедших из строя «родных» элементов, так как такая замена может привести к короткому замыканию в цепи и даже спровоцировать пожар.
3. Необходимо периодически производить чистку контактов предохранителей и их посадочных гнезд. Чем чище контакты, тем меньшее сопротивление в защищаемой цепи, и тем меньше нагрев самого плавкого предохранителя. Загрязненные контакты приводят к перегреву защитных элементов и их посадочных гнезд. Пластиковая конструкция предохранительного блока со временем может расплавиться, вывести из строя полностью весь блок, и схема электропитания ВАЗ 2106 не будет функционировать.
4. Если произошло расплавление или выгорание какого-либо элемента, перед заменой необходимо выявить причину замыкания и устранить неисправность.
5. При расплавлении плавкой нити в предохранителе речь идет о замыкании. Когда плавится пластик корпуса — это может быть проблемой контакта или перегрузки цепи.
6. Если на автомашину устанавливают дополнительные потребители энергии, то для них нужен свой контакт.
7. Разумно будет запастись заводскими наборами деталей и элементов с различными характеристиками силы тока.

Важно! Перед проведением любых работ, связанных с заменой или ремонтом электрооборудования, необходимо отключать минусовую клемму аккумулятора. В противном случае возможно замыкание и поломка важных элементов

Чтобы автомобиль исправно функционировал, следует уделять профилактическое внимание модулю предохранителей. Хотя бы пару раз в году следует прочищать контакты от пыли и загрязнений

Желательно проделывать эту процедуру в зимний период, когда в цепи самое высокое напряжение.

Схема предохранителей ВАЗ 2106: проще не придумаешь

Схема предохранителей ВАЗ 2106 действительно относится к самым простым среди прочих, разработанных АвтоВАЗ.

Это ещё не «чёрный ящик», а всего лишь две линейки, на которых закреплены предохранители.

В свою очередь, крепится блок к корпусу посредством двух гаек, благодаря чему замена предохранителей ВАЗ 2106 занимает не больше двух минут, даже при полном отсутствии опыта подобной работы.

Однако есть и одна особенность, которую необходимо иметь в виду: слабость «лапок», удерживающих предохранители (они легко разгибаются, что приводит к пропаданию контакта с предохранителем), а также в неудобстве его крышки.

Впрочем, решается эта проблема путём замены всей схемы предохранителей ВАЗ 2106, а точнее, монтажного блока с «линейки» на более современный. Соответственно, в дальнейшем можно использовать более надёжные вилочные предохранители.

Если же не заменить линейку, то можно столкнуться с двумя проблемами.

Если зажим удерживающих предохранитель пластинок ослабляется, то предохранитель перестаёт срабатывать при скачке напряжения, но его температура повышается, а в результате именно предохранитель может спровоцировать локальное возгорание. Либо же, нагреваясь от плохого контакта, предохранитель портит посадочное гнездо, которое также в этом случае подлежит замене.

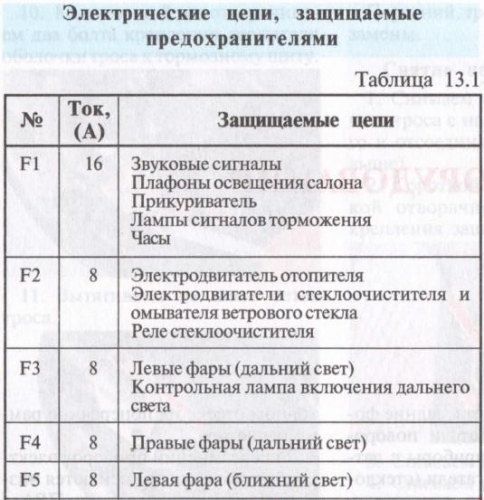

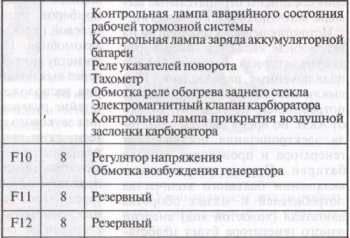

Обозначения предохранителей на схеме традиционны и ничем не отличаются от других моделей АвтоВАЗа – сам предохранитель обозначается литерой F, его номер обозначает конкретную «зону ответственности», а буквенно-цифровой код в скобках означает допустимое напряжение, измеряемое в амперах, которое данный предохранитель способен пропустить в рабочем режиме. Превышение этого показателя приведёт к быстрому перегоранию предохранителя, то есть, плавкий элемент быстро расплавится и цепь прервётся.

При замене перегоревшего предохранителя следует учитывать эту самую допустимую мощность, чтобы защитить более дорогостоящие и ценные узлы автомобиля.

Если же максимальной мощности, предлагаемой производителем, вам недостаточно (например, через прикуриватель вы планируете подключать достаточно мощные приборы и дополнительное оборудование), придётся не просто установить предохранитель с большим показателем допустимой мощности, но и заменить его основание.

Так, если на ВАЗ 2106 предохранитель дальнего света (обозначаемый как F3 (8А), модернизировать под более яркие фары, придётся усилить и всю цепь, иначе перегорать будет уже не предохранитель, а другие , куда более дорогостоящие элементы.

Карбюраторный ДВС

На большинстве классических моделей ВАЗ с карбюратором установлена контактная система зажигания КСЗ. С 1987 года автомобили стали комплектовать бесконтактной системой зажигания. Двигатель для ВАЗ 2104 был создан на основании силового агрегата ВАЗ 2103, а соответственно, использовалась электросхема ВАЗ 2103.

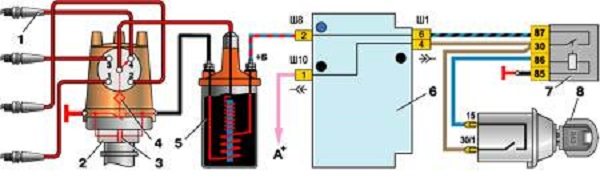

Классическое зажигание

КСЗ включает в себя распределитель (2), катушку (5), свечи (1) высоковольтные провода, и соединительные провода. В систему входит также конденсатор (3), реле (7), кулачок прерывателя (4), монтажный блок (6), выключатель (8).

На машинах с КСЗ устанавливается распределитель 30.3706-01. Он находится с левой стороны блока цилиндров в передней его части. Благодаря ему прерывается цепь первичной обмотки и распределяется высокое напряжение по свечам в требующейся последовательности. Распределитель состоит из регуляторов опережения зажигания, распределителя импульсов высокого напряжения, прерывателя с контактами.

В качестве катушки зажигания используется Б-117А с разомкнутым магнитопроводом. Она находится в моторном отсеке и крепится на левом брызговике с помощью двух гаек. Устройство служит для преобразования низковольтного тока в высоковольтный. Установленные свечи зажигания А17ДВР служат для воспламенения топливно-воздушной смеси в цилиндрах силового агрегата.

Установлен выключатель типа ВК347, имеющий противоугонное устройство. Принцип действия противоугонки: при вынимании ключа из замка в положении «Стоянка», выдвигается запорный стержень, который блокирует вал руля, заходя в специальный паз.

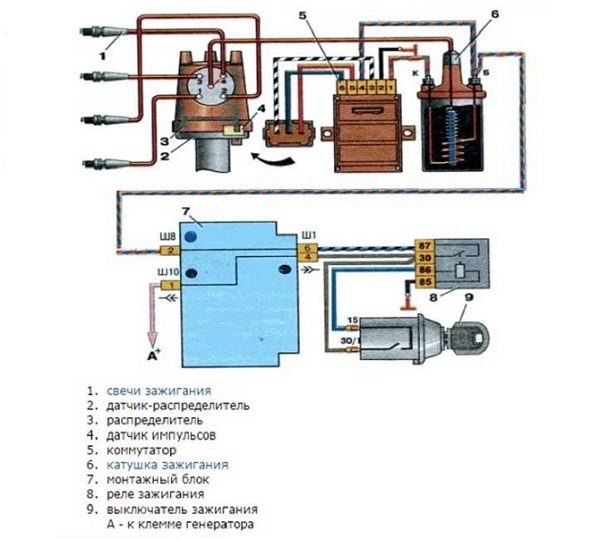

Электронное зажигание

В конструкцию бесконтактной системы зажигания входит:

• распределитель (трамблер);
• датчик;
• коммутатор, управляющий системой;
• высоковольтная катушка;
• свечи зажигания ;
• соединительные и высоковольтные провода.

На ВАЗах с БСЗ установлен распределитель 38.3706-01, его месторасположения совпадает с распределителем КСЗ. Катушка состоит из двух обмоток. Одна соединения с реле замка зажигания, а вторая через высоковольтный провод с распределителем.

С помощью проводов малого сечения катушка и распределитель соединены с коммутатором, который отвечает за своевременную подачу искры. Коммутатор преобразует импульсы датчика в импульсный ток, который поступает на первичную обмотку катушки. Катушка также расположена в моторном отсеке, как и катушка КСЗ.

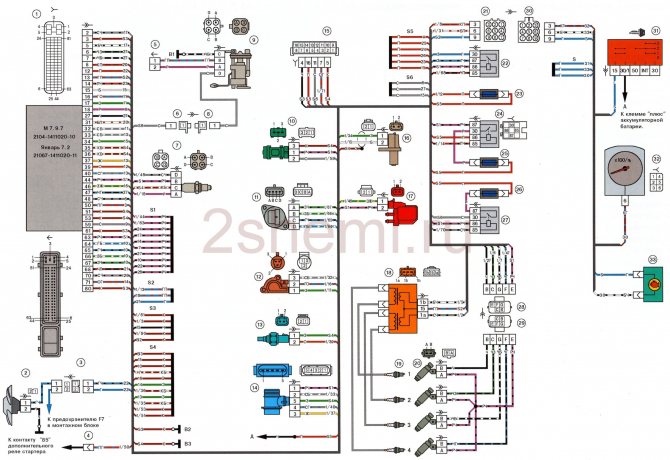

В инструкции по эксплуатации находится электросхема ВАЗ 21043 карбюратор с описанием основных компонент, входящих в нее.

Схема электрооборудования ВАЗ 2104

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Реле и предохранитель стеклоочистителя

Предохранители ВАЗ-2106 защищают цепи питания управлением электромагнитных реле. Одно из основных – это реле стеклоочистителя, питается через предохранитель F2. С его помощью дворники работают не постоянно, а прерывисто. Намного эффективнее проводить управление слаботочными цепями, нежели силовыми. Располагается реле под приборной панелью, в левой части салона автомобиля. Замена производится в таком порядке:

1. Демонтируйте уплотнитель на отбортовке стойки водительской дверцы.
2. Подденьте обивку и снимите ее.
3. Выньте держатели, установленные в боковой части. Держатели обязательно при монтаже установить новые.
4. Отогните шумоизоляцию.
5. Отсоедините колодку с проводами реле от основного жгута. Разъем располагается в нижней части приборной панели.
6. Выкрутите два самореза, которыми крепится корпус реле к кузову.

Сняв старое реле, установите на его место новое. Работа выполняется в обратной последовательности. Если замена предохранителей ВАЗ-2106, отвечающих за работу стеклоочистителя, не помогла, то обязательно проверьте целостность проводов и реле.

Руководство по демонтажу и замене

Прежде чем приступить к замене предохранительных устройств, расположенных в основном блоке, необходимо выключить зажигание и клеммы от аккумуляторной батареи под капотом.

Процедура замены осуществляется так:

1. Найдите место установки устройства. На пластиковой накладке блока имеются фиксаторы, на них следует нажать. Сняв накладку, вы сможете увидеть схему, нанесенную на обратную сторону, здесь указывается месторасположения и назначение всех применяемых элементов.
2. Затем нужно выявить, какое устройство вышло из строя и подлежит замене. Иногда определить поломку можно визуально – сам компонент может быть перегоревший, иногда в нем явно видна оборванная нить.
3. Под крышкой девайса вы увидите пинцет, его можно использовать для снятия устройства. При отсутствии пинцета можно взять пассатижи.
4. Извлеките выгоревший элемент и замените его на новый, после чего установите на место крышку и подключите клеммы аккумулятора (видео снято и опубликовано каналом AVTOCLUB_22).

Для проверки и замены выполните следующие действия:

1. Сначала вам потребуется крестовая отвертка, используйте ее для снятия двух переключателей, расположенных в средней части консоли, в районе установки аудиосистемы.
2. Используя отвертку, вам необходимо будет отжать два крепления.
3. Затем снимите пластиковую вставку.
4. Теперь вы сможете извлечь корпус предохранителя. Демонтируйте защитную крышку устройства и произведите замену детали на новую.

Снятие и замена блока с компонентами производится так:

1. Для начала откройте моторный отсек своей машины и выполните демонтаж корпуса воздухофильтра. Выкрутите гайки, которые фиксируют корпус, крестообразной отверткой.
2. Затем под девайсом вы сможете увидеть штекер с кабелями, подсоединенными к девайсу, вам нужно отключить его. На самом корпусе изделия нанесена маркировка в цветах, она соответствует цвету подсоединенных разъемов. С учетом этих штекеров можно избежать необходимости маркировки кабелей.
3. После этого следует залезть в салон транспортного средства и снять полочку, которая находится под контрольным щитком. После этого открутите болты, которые держат корпус бардачка.
4. Далее, отключите штекер с кабелями, подсоединенными к разъемам непосредственно устройства. Сделав это, вы сможете увидеть цветную маркировку.
5. Используя гаечный ключ, выкрутите болты, которые крепят сам блок. Учтите – самый крайний винт на корпусе скрыт, поэтому вы не сможете его сразу увидеть.
6. В конце снимите блок с устройствами, теперь девайс можно заменить. Монтаж нового девайса, а также сборка компонентов осуществляется в обратном порядке.

Схема проводки ВАЗ 2106 (инжектор)

1 контроллер 2 электровентилятор системы охлаждения 3 колодка жгута системы зажигания к жгуту левого брызговика 4 колодка жгута системы зажигания к жгуту правого брызговика 5 указатель уровня топлива 6 колодка жгута уровня топлива к жгуту датчика уровня топлива 7 датчик кислорода 8 колодка жгута датчика уровня топлива к жгуту системы зажигания 9 электробензонасос 10 датчик скорости 11 регулятор холостого хода 12 датчик положения дроссельной заслонки 13 датчик температуры охлаждающей жидкости 14 датчик массового расхода воздуха 15 колодка диагностики 16 датчик положения коленчатого вала 17 электромагнитный клапан продувки адсорбера 18 катушка зажигания 19 свечи зажигания 20 форсунки VAZ-2106 21 колодка жгута системы зажигания к жгуту панели приборов 22 реле электровентилятора 23 предохранитель цепи питания контроллера 24 реле зажигания 25 предохранитель реле зажигания 26 предохранитель цепи питания электробензонасоса 27 реле электробензонасоса 28 колодка жгута системы зажигания к жгуту форсунок 29 колодка жгута форсунок к жгуту системы зажигания 30 колодка жгута панели приборов к жгуту системы зажигания 31 выключатель зажигания 32 комбинация приборов 33 табло антитоксичной системы двигателя

Полезное: Схема и распиновка блоков предохранителей автомобилей ВАЗ
