Течет прокладка клапанной крышки лачетти. мифы и реальность

Chevrolet lacetti (замена прокладки клапанной крышки)

Датчик положения распределительного вала Лачетти

4. Отключаем провода от свечей и убираем их в сторону.

5. Дальше нужно снять корпус воздушного фильтра и верхний кожух ГРМ. Ремонт и замена прокладки клапанной крышки audi a6 c5. Но я этого не делаю, он особо не мешает. Просто когда будете ставить крышку на место, кожух ГРМ нужно будет совсем немного оттянуть влево. Срываем старые прокладки, прокладка клапанной крышки reinz ранее замена блока. Теперь разберемся, как выполняется замена свечей на 16 клапанной приоре. Для этого вам потребуется ключ для свечей зажигания, отвертка и ключ с головкой на. Я это делаю без проблем. Если у Вас не получается, тогда снимите этот кожух.

Типичные ошибки при замене прокладки

Несложная, казалось бы, процедура по замене эластичной прокладки у некоторых автовладельцев иногда вызывает затруднения. После установки новой прокладки, течь масла не только не прекращается, но даже становится больше. Ошибки могут быть разными, но самые распространенные из них, такие:

• Использование некачественной прокладки;
• неравномерное нанесение или использование загрубевшего (старого) герметика;
• неравномерное затягивание болтов крышки и, соответственно, ее перекос.

Прежде чем приступить к ремонтным работам, в руководстве по эксплуатации вашего автомобиля (так называемый «мануал») обязательно следует найти схему затяжки крепежа крышки и точно ей соответствовать. При этом следует контролировать усилие затягивания с помощью динамометрического ключа.

Замена прокладки ГБЦ в Москве — цены

1. 18.06.2019
   Сергей:
   Запрос. Сколько стоит поменять прокладку ГБЦ ВАЗ 21120? И антифриз в системе?
   1. Техцентр «Автопилот» Речной вокзал:
      Отечественные авто не обслуживаем
   1. Автоцентр Автосервис в Филино:
      Доброе утро! 8000 руб. вместе с заменой антифриза..цена без учета запчастей
   2. Автоцентр Автосервис в Филино:
      Доброе утро! 8000 руб. вместе с заменой антифриза..цена без учета запчастей
   1. Устрада Авто на Речном:
      Добрый день!
      Цена по работам — 15000р.
2. 28.05.2019
   Эмил:
   Сколько стоит? По временному сокола.
   1. BigAutoDrive_чип тюнинг:
      Здравствуйте. Мерседесами не занимаемся .
   1. Автотехцентр «АвтоЮр»:
      Добрый день!
      Какой двигатель?
   2. Автотехцентр «АвтоЮр»:
      Добрый день!
      Какой двигатель?
   1. ООО ТрансЭнергоСервис:
      Здравствуйте мы занимаемся ремонтом грузовых автомобилей европейского производства
3. 14.04.2019
   Василий:
   Замена прокладки Г Б Ц Хонда аккорд
   1. Ремонт тракторов Рем-Трактор:
      15000 рублей замена прокладки ГБЦ
   1. Автотехцентр Гараж плюс:
      Добрый день к сожалению не поможем не профильный автомобиль
   1. Srt-team автосервис:
      15000р можем начать завтра
      это работа головка и прокладка в стоймость работ не входят
   1. Japancars:
      Здравствуйте Василий.
      Работы
      № п/п Работа Время (н/ч) Цена Стоимость
      1 Замена прокладки ГБЦ 14.<…>.00 <…>
      2 Переборка ГБЦ 5.<…>.<…>.66
      3 шлифовка ГБЦ 1.<…>.<…>.39
      Итого: 21.68 <…>
      Замена прокладки клапанной крышки лачетти

      Стоимость ремонтных работ: <…>

      Запасные части и расходные материалы
      № п/п Орги.Номер Наименование Срок Ед. изм Кол-во Цена Сумма
      1 Прокладка ГБЦ 1-2 раб. дня шт. 1.<…>.<…>.00
      2 Прокладка клапанной крышки шт. 1.<…>.<…>.00
      3 Прокладка колодца свечного шт. 4.<…>.<…>.00
      4 Прокладка впускного коллектора шт. 1.<…>.00 960.00
      5 Прокладка выпускного коллектора шт. 1.<…>.<…>.00
      6 Маслосъемный колпачек (впуск) шт. 8.<…>.<…>.00
      7 Маслосъемный колпачек (выпуск) шт. 8.<…>.<…>.00
      8 Кольцо уплотнительное топливной форсунки шт. 1.<…>.00 150.00
      9 Сальник коленвала передний PNA-003 (43x58x7) шт. 1.<…>.00 650.00
      10 Прокладка глушителя шт. 1.<…>.<…>.00
      11 Масло моторное Shell Helix Ultra 5W40 1л шт. 5.<…>.<…>.00
      12 Фильтр масляный шт. 1.<…>.00 620.00
      13 Прокладка под сливную пробку HON, SUZ шт. 1.000 50.00 50.00
      14 Антифриз готовый 1л. шт. 8.<…>.<…>.00
      15 Формирователь прокладок «Ультра Грей» серый 95г шт. 1.<…>.00 650.00
      16 Очиститель масляных загрязнений шт. 1.<…>.00 250.00
      17 WD-40 100мл Liqui Moly шт. 1.<…>.00 250.00
      Итого: 45.00 <…>

      Стоимость запчастей и материалов: <…>
      Общая стоимость ремонта: <…> РУБ

   2. Japancars:
      Адрес: Москва, Старокоптевский переулок, дом 6
      Телефон: <…>

      Адрес: Москва, Южнопортовая улица, 15 с 23А
      Телефон: <…>

4. 01.10.2018
   Роман:
   Пропадает антифриз из бачка и присутствует белый дым из выхломной, подозреваю прокладку, надо бы посмотреть и поменять если нужно. Ваз калина 1 2009гв
   1. Автосервис Авто-Моторс:
      замена прокладки гбц 8000,00 рублей
   1. ООО»Белый Сервис»:
      Здравствуйте,Вам нужно подьехать к нам на диагностику посмотрим и сделаем точное заключение по поломке
   1. Автосервис Гудзон:
      Добрый день, по Вашему описанию подозрение на прокладку ГБЦ, но возможно и засорение вентиляции картера. В любом случае, точно сможем сказать после диагностики. Стоимость — 500 рублей. Сообщите, что обратились через этот сайт и Вам предоставят скидку — 10%. Так же можно записаться по телефону — <…>
5. 29.03.2017
   Владимир:
   Форд торнео коннект <…>V 1.8 I бензиновый zetek 1.8 диагностика ДВС , замена прокладки ГБЦ и маслосьемных колпачков
   1. Автотехцентр МЭД:
      Добрый день Владимир. Стоимость работ по ремонту составит 15000 рублей. Обращайтесь

Сколько стоит замена прокладки головки блока цилиндров?

Наиболее низкая стоимость на эту операцию для «Жигулей». В этих автомобилях системы двигателя хорошо доступны. Для замены прокладки придется демонтировать небольшое количество узлов. Помимо этого присутствуют шпонки, фиксирующие распределительные валы и цепные звездочки или ременные шкивы в определенном положении. На деталях и узлах нанесены метки, позволяющие собрать их без специальной оснастки.

Цена за работу в мастерской составляет в среднем 2000-2500 рублей. При этом еще 1500-2000 рублей уйдет на покупку запчастей, если конечно не покупать откровенную халтуру, стоящую копейки. Всего за замену прокладки планируем потратить около 4000 рублей.

Примерно в эту же сумму обойдутся работы по замене прокладки головки блока цилиндров на восьмиклапанных двигателях, например, «Восьмерок» и «Десяток». При этом следует понимать один факт, что болты крепления головки – одноразовые. Так как при монтаже они затягиваются определенным моментом, а потом доворачиваются на 90 градусов до начала деформации. Поэтому для повторного использования они уже непригодны.

Цена нового комплекта болтов составляет около 500-800 рублей. Планируемая итоговая стоимость будет составлять около 5000 рублей. Кстати приблизительно такую же сумму потребуют за работу по замене прокладки двигателя на «Ниве».

Если же у вашего автомобиля 16-клапанный мотор, например ВАЗ 2112, то конечная стоимость за работу обойдется на 1000 рублей дороже. Поэтому за все готовьтесь выложить около 6000 рублей.

Еще на 1000 рублей дороже ценятся работы по замене прокладки головки блока цилиндров на бюджетных иномарках с 16-клапанным двигателем. Сама прокладка, например для «Шевроле Лачетти», «Рено Логан», «Шкоды Фабия» может обойтись по стоимости не больше, чем для автомобиля «ВАЗ». Однако комплект болтов обойдется около 2000-2500 рублей. Поэтому в итоге готовимся отдать приблизительно 8000-8500 рублей.

На более дорогие иномарки стоимость по замене прокладки и покупки новых деталей могут сильно различаться. И многое зависит от того, в фирменный сервис вы обратитесь или нет. Например, для автомобиля «Мазда 3» и «Мазда 6» представленные цены колеблются в диапазоне от 4200, до 10500 рублей.

Можно предположить, что нижний предел может быть существенно увеличен за счет различных неполадок, выявленных при разборке. Хотя их там может и не быть, но цену за ремонт вам могут значительно поднять. В любом случае стоимость прокладки для автомобиля «Мазда» будет находиться в районе 2000-2500 рублей, а комплект болтов – 3000 рублей. Итоговую сумму, с учетом плавающей стоимости за работу не составит труда посчитать самостоятельно.

В эту же сумму за комплектующие можно вложиться, приобретая прокладку и болты для шестицилиндрового мотора «BMW 525». Цена работ по замене прокладки ГБЦ для такого автомобиля начинается с 6000 рублей. И может варьироваться в соответствии с формулировкой: «цена ремонта зависит от цены оборудования», а «BMW» никогда не относился к дешевым автомобилям.

В премиальном сегменте цены за работы и запасные части тоже стремятся вверх. Моторы дорогих автомобилей обычно включают множество дополнительных систем, делающих их рабочий цикл наиболее близким к идеалу. Но в то же время все эти новшества не делают современный автомобиль сверхнадежным. Наоборот, машина становятся менее надежной, так как установленные новшества сильно усложняют конечную конструкцию и существенно удорожают ее содержание, обслуживание и ремонт.

Однако рост стоимости расходных заменителей совсем не так велик, как цена самого автомобиля. Например, для «Мерседеса» за замену прокладки головки блока цилиндров на рядном 6-цилиндровом двигателе на специализированных сервисах потребуют от водителя 11160-12660 рублей и примерно 16880 на V-образном. Стоимость деталей, как ни странно, вполне соизмерима со стоимостью аналогичных деталей на более демократичных автомобилях, а вот цена работы на порядок выше.

Диагностика состояния прокладки на Шевроле Лачетти

Течь масла может возникать в следствие перегрева мотора, тогда крышка деформируется и теряет герметичность. Такое встречается редко, а в основном масло сочится из-под крышки и проникает в свечные колодцы просто из-за потери прокладкой эластичности и утраты герметиком своих свойств.

Течь масла возникает в результате потери эластичности прокладки клапанной крышки.

При первых проявлениях следов масла, а тем более, появлении масла в свечных колодцах, нужно не тянуть, а как можно скорее искать новую прокладку.

Огромное множество артикулов

Рынок предлагает около десятка прокладок для крышки двигателей Лачетти, они одинаковые для 1,4 и 1,6-литровых двигателей.

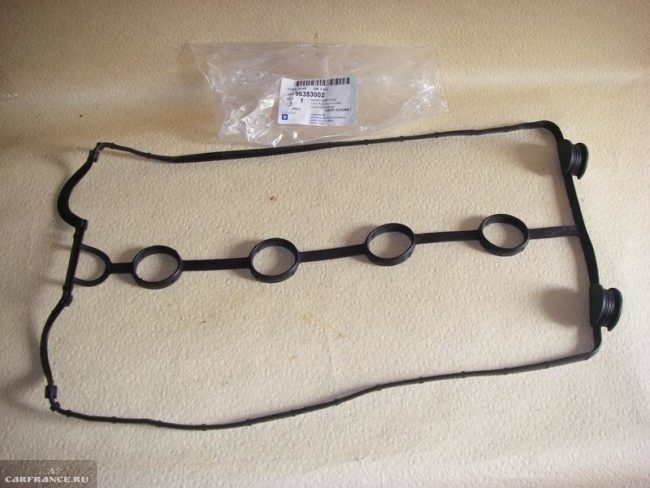

Прокладка клапанной крышки GM 96 353 002.

Зачем нужна прокладка крышки клапанов

Незначительная деталь автомобиля – прокладка под крышку клапанов не способна кардинально изменить технические характеристики транспортного средства либо ухудшить параметры нормального функционирования его двигателя. При этом любой автолюбитель внимательно следит за ее состоянием, заменяя прокладку при первых признаках течи.

Крышка клапанов располагает горловиной, через которую осуществляется добавление в систему моторной смазки. Ее задача – накрывать газораспределительный агрегат машины, с которым она соединяется болтами. Непосредственно прокладка, сделанная из резины, монтируется между элементами крепления и головкой ГРМ.

Подобная ситуация возникает из-за того, что прокладка становится твердой и намного менее эластичной. Это приводит к появлению на ней микротрещин, которые и начинают пропускать масло. Если вовремя не заменить прокладку, двигатель авто снаружи начнет покрывать грязью, очистить которую будет практически нереально. Естественно, стабильности работы «сердцу» ТС грязная корка на его поверхности не добавит.

Замена прокладки клапанной крышки на 8-ми и 16-ти клапанном двигателе ВАЗ самому.

Многие автолюбители сталкиваются с такой проблемой, как утечка масла из под клапанной крышки двигателя. Причиной этого является износ прокладки клапанной крышки. Замена довольно проста и не требует специальных знаний и навыков. Утечка масла сильно портит внешний вид двигателя и конечно же понижение уровня моторного масла в двигателе, что может привести к поломке двигателя. Причиной утечки масла бывают разные факторы: износ прокладки на 8-ми клапанном двигателе, ослабшие болты крепления клапанной крышки, малое количество герметика на 16-ти клапанном двигателе, но одной из главных причин является слишком большой уровень моторного масла.

Типы, конструкция и характеристики прокладок клапанных крышек

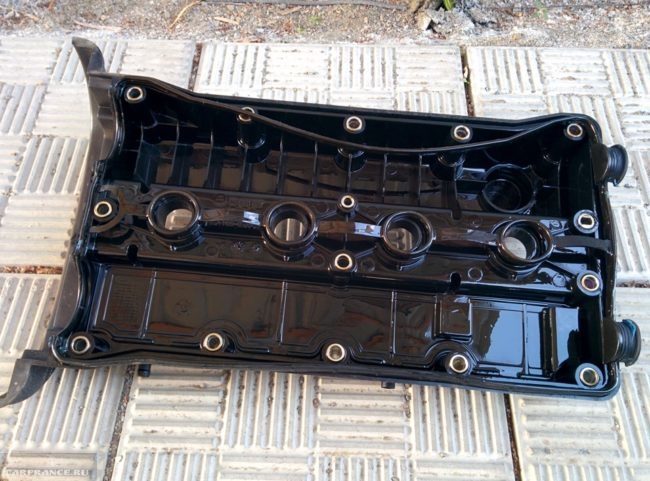

Клапанная крышка с прокладкой и их место в силовом агрегате

Независимо от типа, все прокладки крышки клапанов имеют принципиально одинаковое устройство. Это плоская эластичная деталь, повторяющая форму плоскости прилегания крышки к головке блока цилиндров, и имеющая отверстия под крепеж и другие детали. Прокладка подкладывается под крышку, и за счет своей эластичности уплотняет щель между крышкой и ГБЦ (заполняя микронеровности и компенсируя небольшие отклонения их привалочных поверхностей от плоскости), обеспечивая ее герметизацию.

При этом прокладки могут иметь различную конструкцию:

• Целые (безразрывные) — кольцевая прокладка или прокладка более сложной формы (например, под крышки двигателей с двумя распредвалами на ГБЦ) без разрывов, которая просто устанавливается под крышку;
• Составные — прокладка с разрывами и вставками для герметизации входа распределительного вала или иных деталей;
• Комплектные — кроме основной прокладки в комплект могут входить дополнительные кольцевые уплотнители для свечных колодцев и других отверстий в крышке.

Прокладки клапанных крышек можно разделить на несколько типов по материалу изготовления и применяемости с различными видами ГБЦ.

По материалу изготовления прокладки бывают:

• Резиновые;
• Резинопробковые;
• Паронитовые;
• Картонные.

Первых тип типа изделий изготавливаются на основе термостойкой и маслобензостойкой резины, которая подвергается модификации с помощью добавок и последующей вулканизации.

Резиновая прокладка крышки клапанов

Резиновая прокладка производится из различных сортов резины, она наиболее эластична, однако вследствие недостатков материала изготовления может значительно изменять свои характеристики при перепаде температур (размягчаться при высоких температурах, становиться менее эластичной на морозе) и в целом обладает меньшей долговечностью.

Резинопробковая прокладка крышки клапанов

Резинопробковые прокладки изготавливаются на основе резины, в которую добавлена гранулированная пробка или иные пористые наполнители. Такой материал обеспечивает высокую степень герметизации и вибрационной развязки, однако прокладки из него очень требовательны к качеству установки и монтажа крышки, зачастую они требуют дополнительной обработки жидким герметиком и имеют ограниченный срок службы.

Паронитовые прокладки изготавливаются из паронита — материала на основе резины с различными минеральными добавками, которая в дальнейшем подвергается формовке и вулканизации. Паронит может быть асбестовым и безасбестовым, однако сегодня производители отказываются от использования асбеста в пользу более безопасных материалов. Также прокладки из паронита могут быть обычными неармированными и армированными стальной проволокой, тонкой перфорированной жестью и т.д. Именно паронитовые прокладки крышек ГБЦ сегодня имеют самое широкое распространение вследствие своей высокой надежности, устойчивости к негативным воздействиям и неплохих герметизирующих качеств.

Картонные прокладки изготавливаются из специальных сортов плотной бумаги, прошедших обработку для приобретения устойчивости к маслам, бензину, воде и другим негативным воздействиям. Эти прокладки наиболее дешевы, однако они наименее надежны, поэтому сегодня они используются на самых простых двигателях.

По применяемости прокладки клапанных крышек можно разделить на две группы:

• Для общих ГБЦ — в рядных и V-образных двигателях с общей для всех или одного ряда цилиндров головкой и крышкой;
• Для раздельных ГБЦ — в двигателях с индивидуальными для каждого цилиндра головками и крышками.

Конструктивно прокладки для общих и раздельных головок не отличаются, они только имеют различные размеры под соответствующие крышки.

Прокладки крышки ГБЦ изготавливаются по стандартам автопроизводителей, а также они могут соответствовать отечественным стандартам ГОСТ 481-80, ГОСТ 15180-86 и другим.

Что не поможет если течет прокладка клапанной крышки Лачетти

Теперь о мифических способах, которые якобы решают проблему течи прокладки клапанной крышки.

Первый — болты вытягиваются, удлиняются и тому подобное, что не даёт им полностью притянуть крышку. Везде советуют их менять на новые или подпиливать, делая их короче. Цена одного болта у нас сейчас 15 грн., а их 15 штук! Нужно работать на одни болты. Пока насобирал денег — уже нужно менять)))

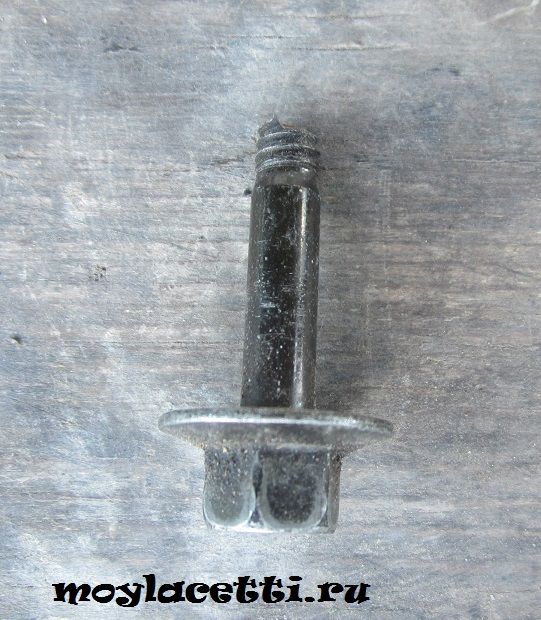

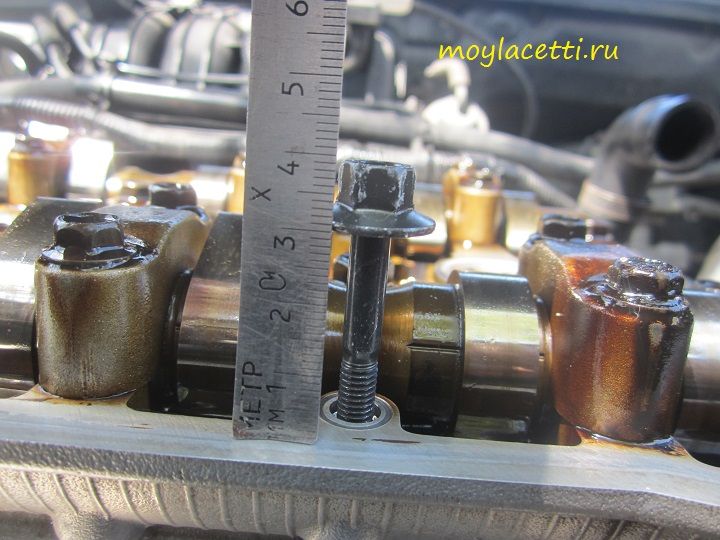

Простые замеры опровергают данный миф. Вот два болта, слева старый (более 100 тыс.км), а справа новый. Оба закрученные с одинаковым усилием 10Нм

Вот старый

А вот новый

Разница всего лишь 1мм, что можно списать на погрешность.

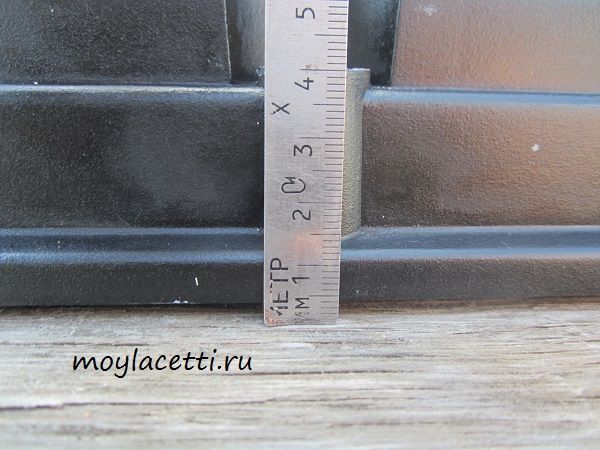

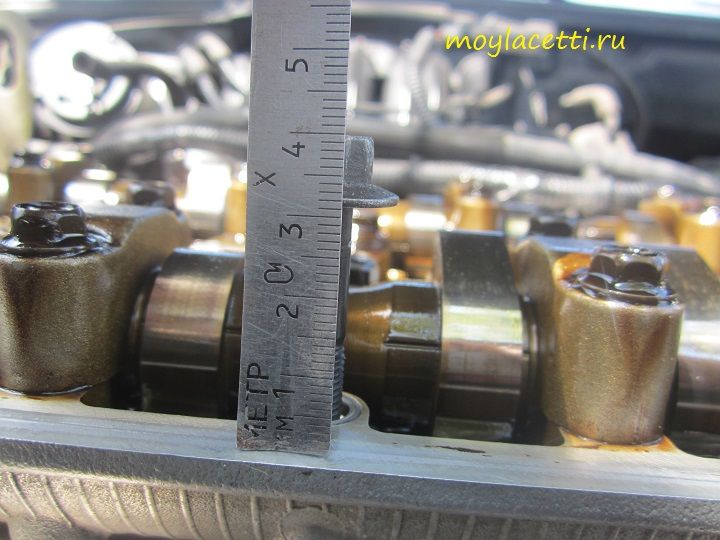

А вот высота втулки крышки клапанов

Это ж как должен вытянуться болт, чтобы не смочь затянуть втулку, которая длиннее его на целый сантиметр!!! Тем более все знают, что эти болты особо и не перетянешь, так как они сразу ломаются.

В общем, миф так и остался мифом.

Второй — прокладку нужно садить на герметик. Кроме больших проблем при повторной замене и возможности забить маслоприемник в двигателе эта процедура больше ничего не принесет. Как показала практика — реальной и ощутимой пользы от применения герметика нет. Был случай, когда я одному человеку менял прокладку на его авто 5 часов! Из них 4 часа я пытался всё аккуратно очистить от герметика, которым ему нагадили при предыдущей замене прокладки. В итоге, прокладка всё-равно потекла, а при замене было потрачено кучу времени и нервов.

Третий — сточить втулки на крышке клапанов, чтобы сильнее прижать прокладку. Честно сказать, я таким кардинальным методом не пытался решить проблему течи, потому что нередки случаи, что после этого крышка лопается и это уже совсем другие проблемы.

Инструменты

Для работы вам понадобится не много инструментов, практически все они имеются в арсенале каждого автолюбителя:

• Шлицевая отвертка;
• Головка на 10;
• Ключ рожковый на 10;
• 2 трещотки, обычная и с динамометром;
• Пассатижи;
• Спирт;
• Герметик.

Статья по теме «Какой герметик лучше для клапанной крышки».

Без динамометра можно в принципе обойтись, но тогда при затягивании вами болтов, крепящих крышку, есть риск их сорвать. Также после снятия проверьте состояние болтов. Если они длиннее, чем полагается, то лучше купить новые. Герметик лучше брать без силикона. Отличить можно по надписи на упаковке. Также учтите, что силиконовый герметик имеет ярко выраженный уксусный запах. Если, вы не смогли найти высокотемпературный герметик без силикона, то лучше тогда обойтись без него.

Что нужно знать о моторе?

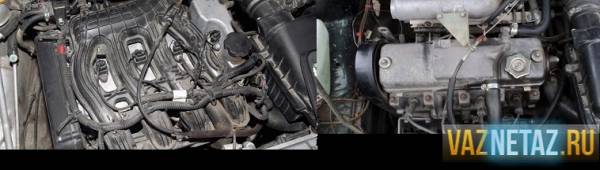

Перед тем, как клапанная крышка ваз 2114 будет снята, а прокладка заменена, стоит поговорить об особенностях мотора. Если вы ничего не знаете о конструктивных особенностях, то оптимальным решением будет обратиться к специалистам. Помните о том, что для проведения подобных работ потребуется определенный инструмент.

Устройство ДВС

№	Номер детали	Наименование запчасти
1	2108-1003298	Гайка
2	2108-1003278-01	Шайба
3	2108-1003277-01	Втулка
3	2108-1003277-02	Втулка
4	2108-1003274	Шпилька крышки
5	2111-1003260	Крышка головки цилиндров
6	2108-1003271	Болт М12х1,25х135
7	2108-1003265	Шайба
8	14328201	Заглушка 10 чашечная
9	14329101	Заглушка 30 чашечная
10	1118-1003011	Головка блока цилиндров
11	2101-1002042	Втулка
12	14329201	Заглушка 36 чашечная
13	10158601	Заглушка 16 сферическая
14	11183-1002011-10	Блок цилиндров
15	14234330	Болт М10х1,25х65
16	2108-1003284-10	Кольцо уплотнительное
17	2111-1003284	Кольцо уплотнительное
18	2111-1003286	Болт
19	2111-1003288-10	Заглушка
20	10725911	Гайка М6 низкая
21	11197773	Шайба 6 пружинная коническая
22	13541221	Шпилька М6х22
23	2108-1003270-10	Прокладка крышки
23	2108-1003270-11	Прокладка крышки головки цилиндров
24	21083-1003020-10	Прокладка головки
24	21083-1003020-11	Прокладка головки
25	2112-3855020	Датчик детонации
25	2112-3855020-01	Датчик детонации
25	2112-3855020-02	Датчик детонации
25	2112-3855020-03	Датчик детонации
26	2101-1002040	Втулка

В частности автолюбителю нужно чтобы под рукой были такие детали, как:

• трещотка с удлинителем;
• головка на 10;
• отвертка с крестообразной насадкой.

Что нужно для замены прокладки клапанной крышки?

Инструмент:

• торцовый ключ на 10 мм
• плоскогубцы или отвертка (зависит от того какие на Вашем Лачетти стоят хомуты)
• желательно динамометрический ключ. Если нет, тогда можно и без него

Материалы:

• Собственно, сама прокладка.
• Герметик. Многие с «пеной у рта» доказывают, что силиконовый использовать нельзя, потому что можно «отравить» датчик кислорода. Это утверждение не совсем соответствует действительности. Силиконовые герметики бывают разные. Поэтому, покупайте тот, на тюбике которого есть надпись:»Безопасный для кислородных датчиков». Либо можно определить по запаху герметика — не должно быть характерного запаха уксуса, а в идеале — не должно быть никакого запаха вообще! Как правило, производители автомобильных герметиков практически уже не производят опасных для датчиков силиконов. Если всё же боитесь использовать силиконовые герметики, тогда возьмите любые другие. Но я остановил свой выбор все-таки на силиконовом герметике — у них масса преимуществ перед альтернативными, начиная от лучшей адгезии и долговечности и, заканчивая высокой степенью эластичности, которая дает возможность применять его также на подвижных конструкциях, не снижая при этом качество заделки стыков. Также прочитайте инструкцию, чтобы после застывания, герметик выдерживал высокую температуру.
• уплотнительные колечки под болты — 15шт. Можно использовать КАМАЗовские, белые из силикона. Я допустим нашёл красные силиконовые колечки. Даже не знаю от чего они, но стоят в разы дешевле оригинальных.
• желательно купить сразу пару болтов про запас, чтобы потом не бегать в магазин снова, так как они очень легко ломаются!
• какое-нибудь моющее средство для мойки клапанной крышки. У меня было вот это. Быстро и удобно.

Внимание! Такие колечки под болты, как у меня, имеют номер 96353007. Они ставились до 2011 года

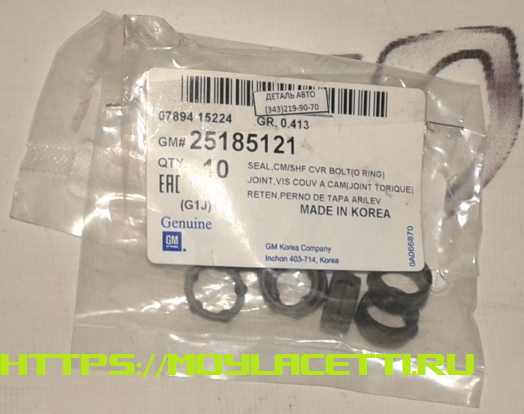

После 2011 года стоят колечки нового образца под номером 25185121. Они не взаимозаменяемы!!! Вот фото колечек после 2011 года.

В период 2011 — 2012 годов могли устанавливаться уплотнители болтов как первого варианта, так и второго. Поэтому перед заказом запчастей лучше проверить, что установлено на Вашем авто.

Как поменять прокладку клапанной крышки

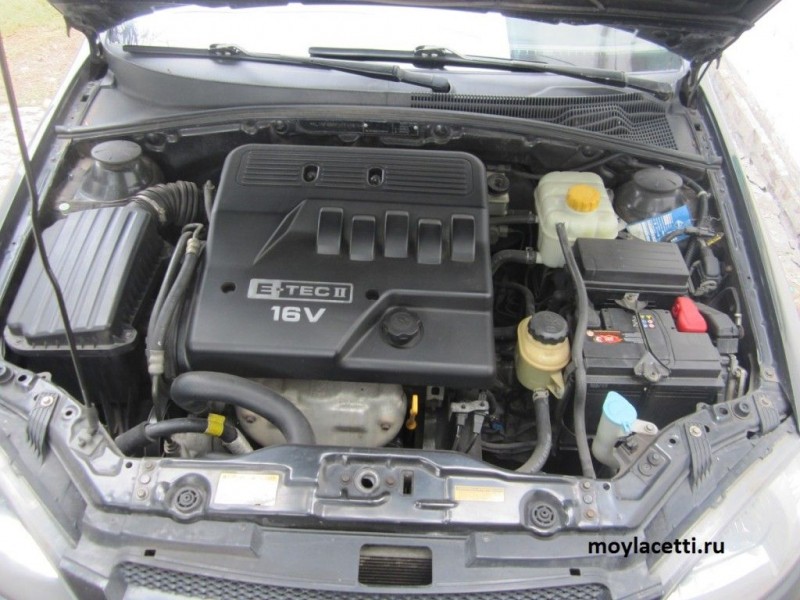

1. Снимаем декоративную накладку двигателя

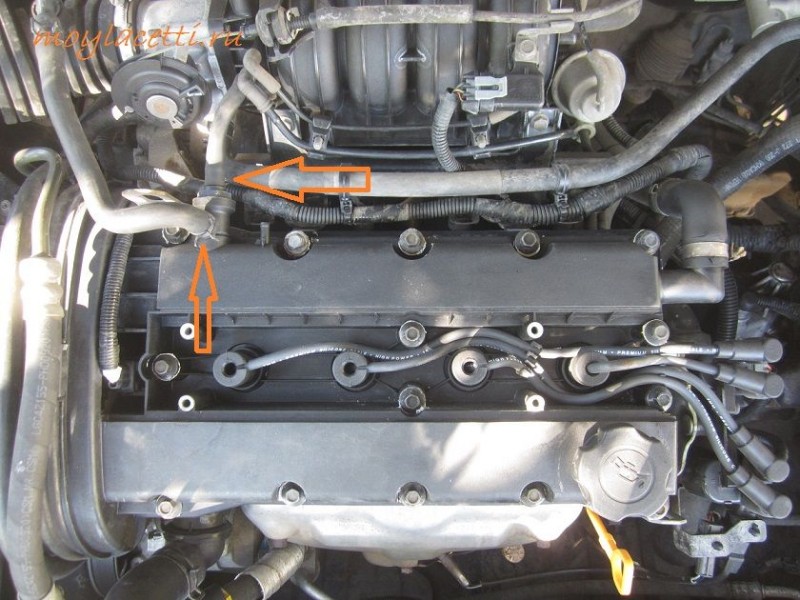

2. Послабляем хомут и снимаем шланг справа…

… и две трубки слева

3. Отключаем колодку проводов от датчика положения распредвалов. Делается это так — отверткой или, если позволяет толщина пальцев, тогда пальцем прижимаем металлический фиксатор, расположенный справа от колодки, к этой самой колодке и вынимаем колодку вверх.

Датчик положения распределительного вала Лачетти

4. Отключаем провода от свечей и убираем их в сторону.

5. Дальше нужно снять корпус воздушного фильтра и верхний кожух ГРМ. Но я этого не делаю, он особо не мешает. Просто когда будете ставить крышку на место, кожух ГРМ нужно будет совсем немного оттянуть влево. Я это делаю без проблем. Если у Вас не получается, тогда снимите этот кожух.

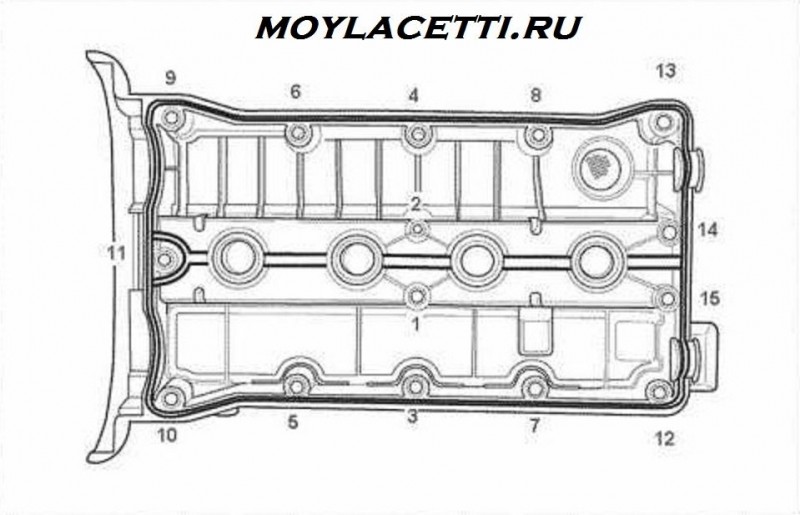

6. Откручиваем торцовым ключом на 10 мм все 15 болтов крепления клапанной крышки и снимаем её с двигателя вместе с прокладкой

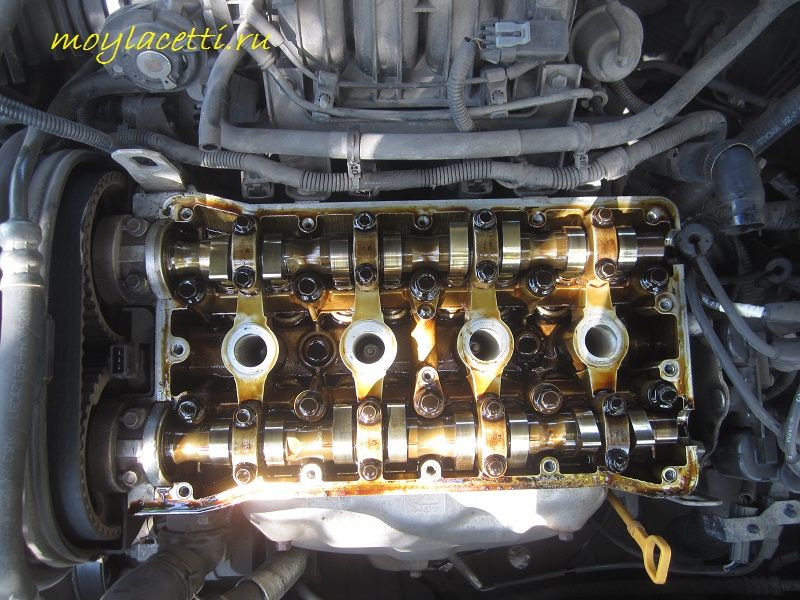

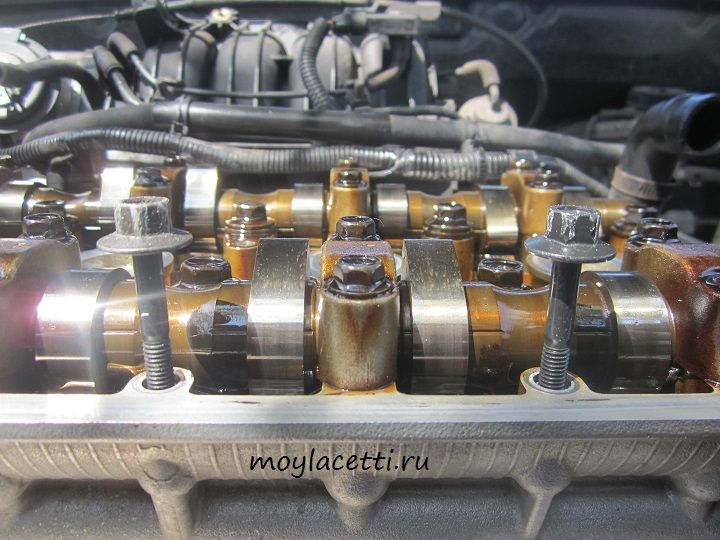

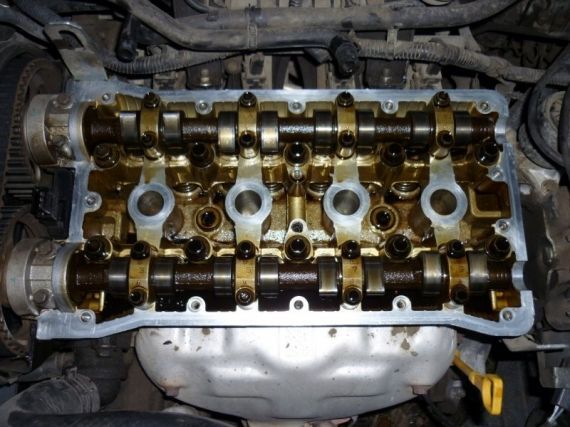

Вид со снятой клапанной крышкой

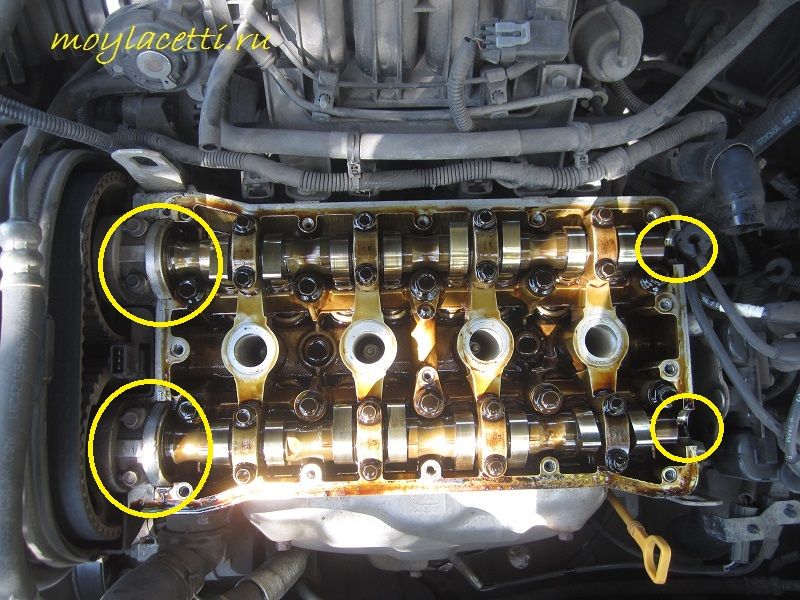

7. Вытираем и обезжириваем места контакта прокладки с двигателем. Попутно смотрим на состояние ремня ГРМ, пока есть доступ.

8. Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку. Особенно пазы в ней и каналы системы вентиляции картера

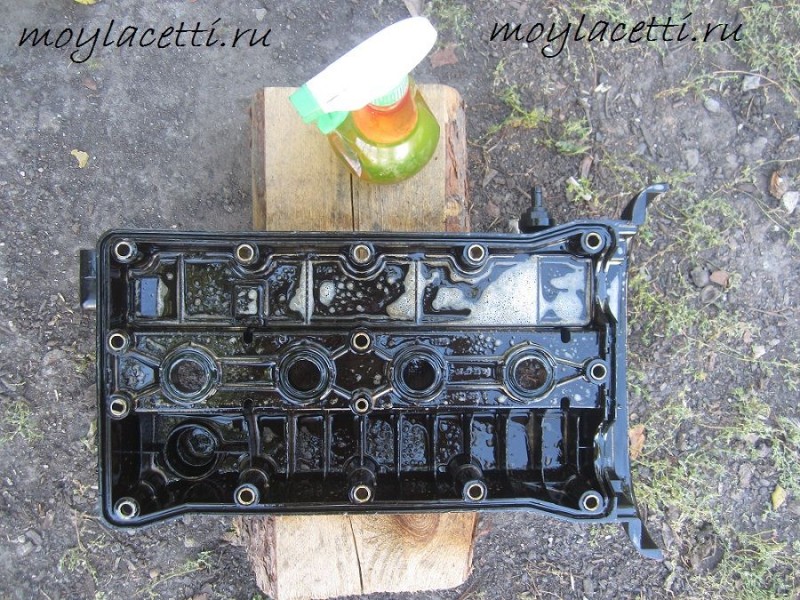

Мойка клапанной крышки

Средство очень хорошее! Вымывает всё быстро, даже не нужно дополнительно обезжиривать.

9. Устанавливаем новые уплотнительные колечки в пазы на клапанной крышке

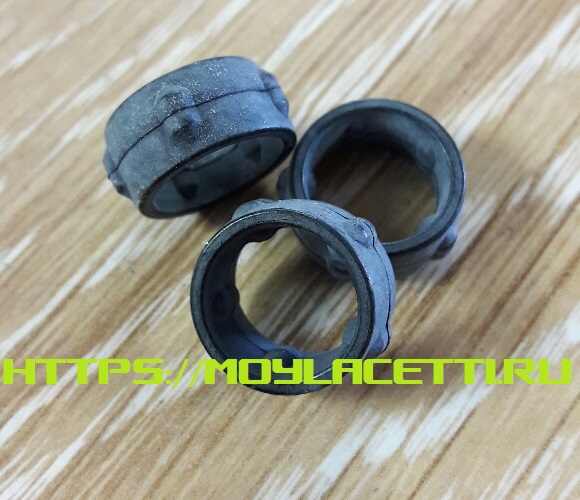

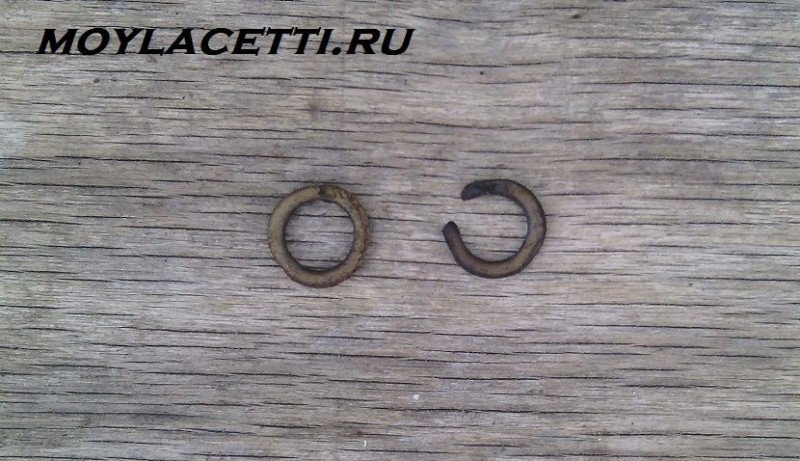

Вот такие изношенные колечки под болты клапанной крышки

Колечки под болты клапанной крышки

10. Берем новую прокладку…

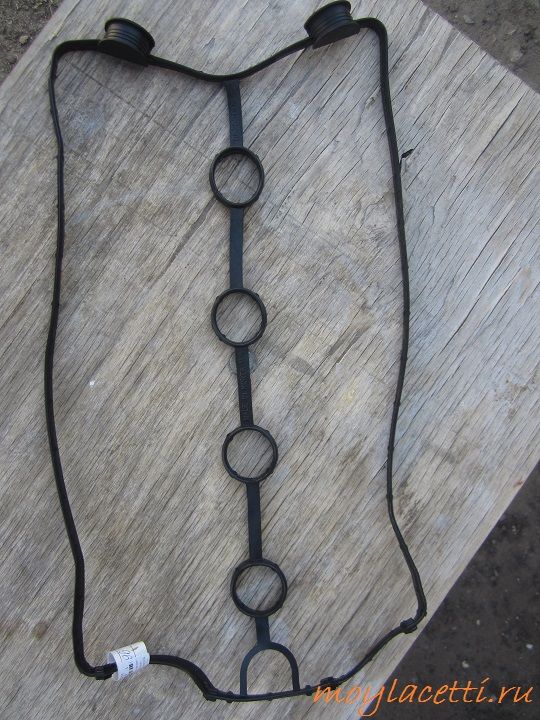

Прокладка клапанной крышки Лачетти

…и вставляем её в пазы клапанной крышки.

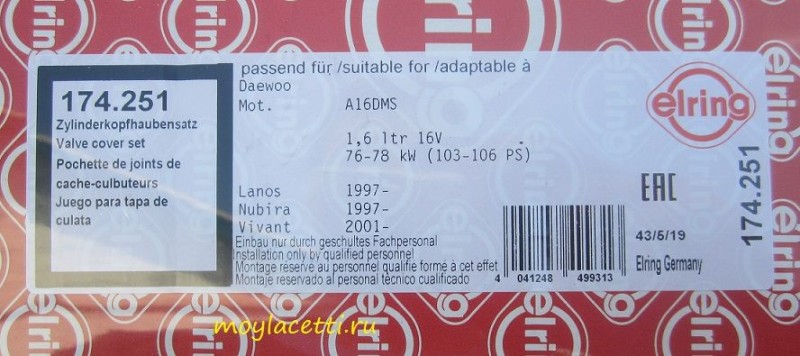

Внимание! Это оригинальная прокладка. Но лучше установить прокладку Elring 174.251

Эта прокладка предназначена для алюминиевых крышек двигателя A16DMS, но на наш двигатель подходит отлично! В конце будет ссылка на статью по этой теме, которую настоятельно советую посмотреть.

11. Наносим НЕМНОГО герметика на проблемные места на изгибах

Места, куда следует наносить герметик для монтажа клапанной крышки

Примечание: Не наносите много герметика! При затяжке болтов, он может «вылезти» внутрь клапанной крышки и, отвалившись, закупорить какой-нибудь канал! Не дай Бог, конечно.

12. Устанавливаем клапанную крышку в сборе с прокладкой на двигатель

Совет: Если при переворачивании клапанной крышки прокладка выпадает из пазов, можете в некоторых местах зафиксировать её солидолом или литолом.

13. Теперь устанавливайте все 15 болтов на место, но не затягивая их, так как затягивать их нужно в определённой последовательности.

14. Самый ответственный момент — затяжка болтов. Если есть динамометрический ключ, тогда будет проще — затягиваем болты с усилием 10Н.м.

Если такого ключа нет, тогда совет — затягивайте болты торцевым ключом одной рукой и получится так , как надо. Тянуть болты клапанной крышки сильно не нужно!

Будьте аккуратней. Представьте ситуацию, когда затянули 14 болтов, а 15-й сломался (ломаются они довольно легко). Тогда Вам нужно заново выкрутить все 14 болтов, снять крышку клапанов и удалить обломыш. А там герметик уже застыл практически… и получается такая ситуация, что врагу не пожелаешь.

Схема затяжки болтов клапанной крышки Шевроле Лачетти

Схема затяжки болтов клапанной крышки Шевроле Лачетти

15. Подсоединяем шланги на место, подключаем высоковольтные провода к свечам зажигания, подключаем колодку к датчику положения распредвалов. Накладку двигателя лучше пока не устанавливать, а пока временно поездить без неё, чтобы проверить нет ли течи масла. После проверки установите её на место.

Как видим, если всё делать аккуратно и, имея всё под рукой, замена прокладки клапанной крышки не составляет труда и не отнимет много Вашего времени.
