Как снять и поставить комбинацию приборов автомобиля газель

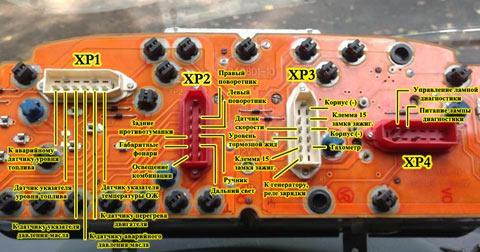

Схема и контакты комбинации приборов Газель

Разъём ХР1

1 Датчик температуры охлождающей жидкости 2 Выбор аварийной температуры охлождающей жидклсти 3 Аварийное низкое давления масла двигателя 4 Датчик давления масла 5 Датчик уровня топлива 6 ———- 7 ———- 8 Открытые двери автобуса 9 ———- 10 Открытые двери салона,капота или багажника 11 ——— 12 ——— 13 Неисправность электронного регулятора тормозных сил (EBD)

Разъём ХР2

1 Аккумулятор 2 Включения ламп сигнализатора поворота правого борта 3 Включения ламп сигнализатора поворота левого борта 4 Включения стояночного тормоза 5 Влючения дальнего света 6 Включения передних противотуманных фар 7 Подсветка КП 8 Включения габаритных огней 9 Включения задних противотуманных фар 10 ——— 11 Включения блокировки межосевого диффиренциала 12 Включения пониженной передачи 13 Тип датчика давления масла

Разъём ХР3

1 Корпус для аналоговых сигналов 2 Зажигание 3 Корпус 4 Высоковольтный вход тахометра 5 Низковольтный вход тахометра 6 Включения ближнего света фар 7 Разряд аккумуляторной батареи 8 Зажигания 9 Низкий уровень тормозной жидкости 10 Датчик скорости 11 Выход спидометра к бортовому компютеру 12 Включения обогрева звднего стекла 13 Неисправность антиблокировочной системы тормозов(ABS)

Разъём ХР4

1 Сигнализатор диагностики(-) 2 Сигнализатор диагностики(+) и включения предпускового подогреваа двигателя(+) 3 Износ тормозных накладок 4 Включения предпускового подогрева двигателя(-) 5 ————- 6 ————- 7 ————- 8 ————- 9 ————— 10 ————- 11 Низкий уровень стеклоомывающей жидкости 12 Низкий уровень охлождающей жидкости 13 Низкий уровень масла в двигателе

Разводка контактов комбинаций приборов семейства 38.3801 в различных вариантах исполнений приведена в таблице:

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Возможные проблемы

Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:

• отдельные датчики или вся панель перестает работать;
• «замерзают» показания приборов;
• датчики врут, показатели неверные.

Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:

1. Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.

Распиновка и комбинация приборов на панели Газели

Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему. В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Внешний вид обновления

Причина, по которой многие водители устанавливают панель приборов Газель бизнес, проста — она выглядит лучше. Вторая причина, почему стоит купить именно этот вариант панели — функционал и увеличенное количество возможностей следить за работоспособностью автомобиля.

Дизайн панели приборов Газели бизнес

Минусом такой панели является то, что на большинстве Газелей придется немножко попотеть при подключении. Схема распиновки устройства идет в комплекте, поэтому с подключением возникнут проблемы в случае, если прежде вы не сталкивались с подобными работами. Также придется добавить несколько клемм, а еще поменять несколько контактов, чтобы все приборы и датчики работали корректно.

Панель «Евро-2»

Еще эту приборку называют «Рижской». Она также устанавливалась на «Волгу», в частности серии «31105». Данный щиток имеет несколько другую конструкцию и внешний вид. Он разрабатывался специально под новую торпеду, с закругленным козырьком. Новых датчиков здесь не появилось, однако изменилось расположение некоторых циферблатов.

Шкала спидометра теперь стала большей в диаметре, а датчики температуры тосола и давления масла объединены в один «колодец». Изменения коснулись и одометра. Если ранее основной одометр был рассчитан на пробег до ста тысяч (после чего обнулялся), то теперь граничная его черта – один миллион километров. Конечно, мало кто встречал «Газели» с подобным километражем, но все же добавление одной цифры значительно облегчило некоторые работы и ТО (не нужно гадать и думать, когда производить замену цепи, и даже капитальный ремонт двигателя). Как говорят отзывы владельцев, новый рижский щиток приборов «Газели» значительно удобнее в эксплуатации. Также здесь не «гуляет» стрелка тахометра и спидометра. Начиная с 2003 года, эти шкалы работают от электрики, а не от тросика. Показания стали более точными.

Впервые такая приборка появилась на автомобилях «Газель Бизнес». Щиток приборов «Газели» старого образца вышел из моды, и все «газелисты» начали устанавливать обновленную панель себе в автомобиль. Такими же переделками занимались и владельцы «Волг». И действительно, новый щиток стал значительно более информативным, удобным и практичным. Да что там говорить, дизайн у него гораздо современней. Как говорят отзывы, с ним интерьер выглядит более свежим и не таким унылым. Как выглядит обновленная приборка на деле, читатель может увидеть на фото ниже.

Но стоит отметить, что данный щиток имеет небольшие отличия в дизайне. Так, на некоторых моделях шкалы приборов имели более темный оттенок. Но на информативность это никак не повлияло – говорят отзывы. Еще одна особенность нового щитка – наличие звуковой индикации. Теперь водитель может услышать характерный сигнал, если:

• Снизился уровень топлива до минимальной отметки.
• Увеличилась температура двигателя до 105 и более градусов Цельсия.
• Не был выключен ручной тормоз. Что примечательно, сигнал срабатывает только тогда, когда машина начала движение со скоростью 2 и более километра в час.

Новая приборка получила большие современные циферблаты. Теперь шкалы спидометра и тахометра находятся в противоположных местах (по сравнению с «Рижской»), а диаметр их стал одинаковым. Слева находится указатель уровня топлива, а справа – датчик температуры охлаждающей жидкости. Но куда пропала индикация напряжения сети и давления масла? Ответ прост – эти данные есть в бортовом компьютере. Он расположен в «колодце» тахометра. По умолчанию здесь показано только время. Но если нажать на кнопку справа, можно переключить режим. Так, водитель может узнать данные с вольтметра и давление масла в режиме реального времени.

Что примечательно, при падении масла ниже 0,2 бара, загорится мигающее окошко с датчиком.

В левой стороне предусмотрен цифровой одометр. Сверху показывает общий, а снизу – суточный километраж. Обнуляется он путем нажатия клавиши слева. Также на панели нового образца есть 20 индикаторов (в том числе АБС и ЕБД), которые загораются в случае неисправности той или иной системы.

Назначение элементов на приборном щитке ГАЗ

1 — вольтметр указывает напряжение в бортовой сети автомобиля ГАЗ; 2 — контрольная лампа системы управления двигателем; 3 — резерв (или контрольная лампа неисправности абс на автомобиле Волга ГАЗ, оборудованном антиблокировочной системой тормозов); 4 — световое табло «STOP». Загорается одновременно с одной из контрольных ламп неисправностей, если дальнейшее движение с этой неисправностью запрещено; 5 — контрольная лампа включения левого указателя поворота. Лампа загорается одновременно с указателями левого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой; 6 — контрольная лампа аварийного падения уровня тормозной жидкости. Лампа горит при падении уровня жидкости (ниже минимально допустимого) в бачке главного тормозного цилиндра. По мере износа накладок тормозных колодок необходимо доливать тормозную жидкость; 7 — одометр (счетчик суммарного пробега); 8 — спидометр указывает скорость авто; 9 — контрольная лампа включения стояночного тормоза. Лампа горит при поднятом рычаге стояночного тормоза и включенном зажигании. 10 — контрольная лампа включения правого указателя поворота. Лампа загорается одновременно с указателями правого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой; 11 — резерв; 12- контрольная лампа не пристегнутых ремней безопасности (устанавливается на часть автомобилей Волга ГАЗ 31105); 13 или 18 — контрольная лампа аварийного падения давления масла в системе смазки двигателя. Загореться лампа должна при включении зажигания и погаснуть после пуска двигателя. Если лампа продолжает гореть после того, как двигатель начал работать, или включается во время работы двигателя, следует немедленно его остановить и проверить уровень масла. Уровень в норме — двигатель неисправен. Для автомобиля с большим пробегом допускается загорание лампы при работе прогретого двигателя на холостом ходу; 14 — резерв (для установки дополнительных контрольных ламп); 15 — указатель уровня топлива. Прибор показывает приблизительное количество топлива в баке. На шкале нанесены деления 0 — пустой бак; 1/2 — половина бака; 1 — полный бак: 16 — контрольная лампа резерва топлива. Лампа включается при остатке топлива в баке менее 8 литров; 17 — указатель давления масла в системе смазки двигателя позволяет оценивать техническое состояние двигателя; 19 — контрольная лампа включения подогрева сидений (для автомобилей ГАЗ 31105 с подогревом сидений); 20 — указатель температуры охлаждающей жидкости позволяет контролировать температурный режим двигателя; 21 — контрольная лампа включения наружного освещения (габаритного света); 22 — контрольная лампа перегрева охлаждающей жидкости включается при повышении температуры охлаждающей жидкости выше допустимого значения; 23 — контрольная лампа включения дальнего света фар. Лампа включается при включении дальнего света фар; 24 — кнопка установки счетчика суточного пробега на ноль. Для того чтобы обнулить показания счетчика, необходимо нажать кнопку; 25 — счетчик суточного пробега автомобиля. Для обнуления показаний счетчика необходимо нажать кнопку установки на ноль (поз. 24); 26 — тахометр. Прибор показывает частоту вращения коленчатого вала двигателя; 27 — контрольная лампа разряда аккумуляторной батареи. Загореться лампа должна при включенном зажигании, и погаснуть — после пуска двигателя. Горение лампы при работающем двигателе может свидетельствовать о неисправности генератора или его цепей.

Схема и контакты комбинации приборов Газель

Разъём ХР1

1 Датчик температуры охлождающей жидкости 2 Выбор аварийной температуры охлождающей жидклсти 3 Аварийное низкое давления масла двигателя 4 Датчик давления масла 5 Датчик уровня топлива 6 ———- 7 ———- 8 Открытые двери автобуса 9 ———- 10 Открытые двери салона,капота или багажника 11 ——— 12 ——— 13 Неисправность электронного регулятора тормозных сил (EBD)

Разъём ХР2

1 Аккумулятор 2 Включения ламп сигнализатора поворота правого борта 3 Включения ламп сигнализатора поворота левого борта 4 Включения стояночного тормоза 5 Влючения дальнего света 6 Включения передних противотуманных фар 7 Подсветка КП 8 Включения габаритных огней 9 Включения задних противотуманных фар 10 ——— 11 Включения блокировки межосевого диффиренциала 12 Включения пониженной передачи 13 Тип датчика давления масла

Разъём ХР3

1 Корпус для аналоговых сигналов 2 Зажигание 3 Корпус 4 Высоковольтный вход тахометра 5 Низковольтный вход тахометра 6 Включения ближнего света фар 7 Разряд аккумуляторной батареи 8 Зажигания 9 Низкий уровень тормозной жидкости 10 Датчик скорости 11 Выход спидометра к бортовому компютеру 12 Включения обогрева звднего стекла 13 Неисправность антиблокировочной системы тормозов(ABS)

Разъём ХР4

1 Сигнализатор диагностики(-) 2 Сигнализатор диагностики(+) и включения предпускового подогреваа двигателя(+) 3 Износ тормозных накладок 4 Включения предпускового подогрева двигателя(-) 5 ————- 6 ————- 7 ————- 8 ————- 9 ————— 10 ————- 11 Низкий уровень стеклоомывающей жидкости 12 Низкий уровень охлождающей жидкости 13 Низкий уровень масла в двигателе

Разводка контактов комбинаций приборов семейства 38.3801 в различных вариантах исполнений приведена в таблице:

Назначение элементов на приборном щитке ГАЗ

1 — вольтметр указывает напряжение в бортовой сети автомобиля ГАЗ;
2 — контрольная лампа системы управления двигателем;
3 — резерв (или контрольная лампа неисправности абс на автомобиле Волга ГАЗ, оборудованном антиблокировочной системой тормозов);
4 — световое табло «STOP». Загорается одновременно с одной из контрольных ламп неисправностей, если дальнейшее движение с этой неисправностью запрещено;
5 — контрольная лампа включения левого указателя поворота. Лампа загорается одновременно с указателями левого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой;
6 — контрольная лампа аварийного падения уровня тормозной жидкости. Лампа горит при падении уровня жидкости (ниже минимально допустимого) в бачке главного тормозного цилиндра. По мере износа накладок тормозных колодок необходимо доливать тормозную
жидкость;
7 — одометр (счетчик суммарного пробега);
8 — спидометр указывает скорость авто;
9 — контрольная лампа включения стояночного тормоза. Лампа горит при поднятом рычаге стояночного тормоза и включенном зажигании. 10 — контрольная лампа включения правого указателя поворота. Лампа загорается одновременно с указателями правого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой;
11 — резерв;
12— контрольная лампа не пристегнутых ремней безопасности (устанавливается на часть автомобилей Волга ГАЗ 31105);
13 или 18 — контрольная лампа аварийного падения давления масла в системе смазки двигателя. Загореться лампа должна при включении зажигания и погаснуть после пуска двигателя. Если лампа продолжает гореть после того, как двигатель начал работать, или включается во время работы двигателя, следует немедленно его остановить и проверить уровень масла. Уровень в норме — двигатель неисправен. Для автомобиля с большим пробегом допускается загорание лампы при работе прогретого двигателя на холостом ходу;
14 — резерв (для установки дополнительных контрольных ламп);
15 — указатель уровня топлива. Прибор показывает приблизительное количество топлива в баке. На шкале нанесены деления 0 — пустой бак; 1/2 — половина бака; 1 — полный бак:
16 — контрольная лампа резерва топлива. Лампа включается при остатке топлива в баке менее 8 литров; 17 — указатель давления масла в системе смазки двигателя позволяет оценивать техническое состояние двигателя;
19 — контрольная лампа включения подогрева сидений (для автомобилей ГАЗ 31105 с подогревом сидений);
20 — указатель температуры охлаждающей жидкости позволяет контролировать температурный режим двигателя;
21 — контрольная лампа включения наружного освещения (габаритного света);
22 — контрольная лампа перегрева охлаждающей жидкости включается при повышении температуры охлаждающей жидкости выше допустимого значения;
23 — контрольная лампа включения дальнего света фар. Лампа включается при включении дальнего света фар;
24 — кнопка установки счетчика суточного пробега на ноль. Для того чтобы обнулить показания счетчика, необходимо нажать кнопку;
25 — счетчик суточного пробега автомобиля. Для обнуления показаний счетчика необходимо нажать кнопку установки на ноль (поз. 24);
26 — тахометр. Прибор показывает частоту вращения коленчатого вала двигателя;
27 — контрольная лампа разряда аккумуляторной батареи. Загореться лампа должна при включенном зажигании, и погаснуть — после пуска двигателя. Горение лампы при работающем двигателе может свидетельствовать о неисправности генератора или его цепей.

Возможные проблемы

Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:

• отдельные датчики или вся панель перестает работать;
• «замерзают» показания приборов;
• датчики врут, показатели неверные.

Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:

1. Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.

Распиновка и комбинация приборов на панели Газели

Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему. В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.

Панель «Евро-2»

Еще эту приборку называют «Рижской». Она также устанавливалась на «Волгу», в частности серии «31105». Данный щиток имеет несколько другую конструкцию и внешний вид. Он разрабатывался специально под новую торпеду, с закругленным козырьком. Новых датчиков здесь не появилось, однако изменилось расположение некоторых циферблатов.

Смотреть галерею

Шкала спидометра теперь стала большей в диаметре, а датчики температуры тосола и давления масла объединены в один «колодец». Изменения коснулись и одометра. Если ранее основной одометр был рассчитан на пробег до ста тысяч (после чего обнулялся), то теперь граничная его черта – один миллион километров. Конечно, мало кто встречал «Газели» с подобным километражем, но все же добавление одной цифры значительно облегчило некоторые работы и ТО (не нужно гадать и думать, когда производить замену цепи, и даже капитальный ремонт двигателя). Как говорят отзывы владельцев, новый рижский щиток приборов «Газели» значительно удобнее в эксплуатации. Также здесь не «гуляет» стрелка тахометра и спидометра. Начиная с 2003 года, эти шкалы работают от электрики, а не от тросика. Показания стали более точными.

Назначение панели

Панель приборов выполняет одну функцию — информационную. На небольшом участке в торпеде авто размещены все приборы с показателями о работе автомобиля, это одновременно хорошо и не очень. Пока водитель ищет индикатор, показатель оборотов, он отвлекается от дороги, создавая условия для аварийной ситуации. Тем не менее, большинство пользователей Газели со временем привыкает к внешнему виду панели и уже интуитивно осматривают тот или иной ее участок для получения информации.

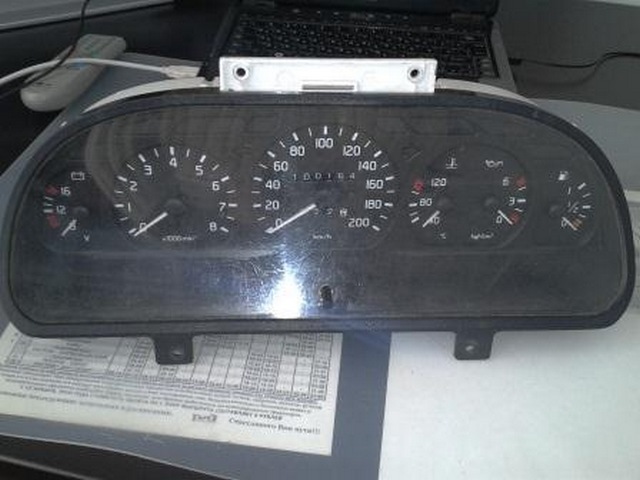

Стандартная панель на большинстве модификаций Газели выглядит как 3-5 круглых циферблатов в окружении нескольких сигнализаторов. Основные датчики — спидометр и тахометр большие. Спидометр расположен всегда по центру, так как это основной прибор, на который ориентируется водитель. В тройку больших приборов входит чаще всего температурный датчик охлаждающей жидкости. Остальные циферблаты это или количество бензина, или заряд аккумулятора, реже — количество масла. Все показатели, которые необходимы водителю тоже могут выглядеть как сигнальные лампочки. Их индикаторы загораются время от времени. Размещены приборы компактно, друг-другу не мешают.
