Предохранители и реле монтажного блока ваз 2107 (2105, 2104)

Переход с электромагнитнотеплового реле на электронное.

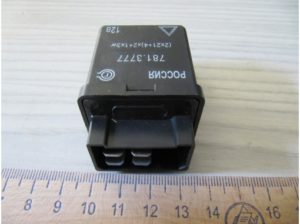

Вот такой «бочонок» находится под приборной панелью автомобиля. Это электромагнитнотепловое реле. Ввиду краткосрочной работы (1-2 месяца) рекомендуется его заменить на электронное. По прошествии этого времени он начинает гореть, либо его замыкает.

Далее приведены этапы его замены:

• отсоединяем клеммы контактов;
• обозначаем каждый провод маркером, либо используем краску для выделения разными цветами;
• контакт №1 электронного реле подсоединяем к проводу со знаком х;
• контакт №2 электронного реле подсоединяем к проводу со знаком L;
• контакт №3 электронного реле подсоединяем к проводу со знаком P;
• контакт №4 это масса, выводим его на отдельный провод.

Большую популярность набирает замена в указателях поворота ламп накаливания на светодиоды ввиду того, что лампы накаливания по сроку службы и светоотдаче намного уступают светодиодным светильникам.

Проверка и замена реле

Очень важную роль в исправности работы системы играют реле, которые выполняют периодически операции по включению или выключению необходимых функций в автомобиле.

Электромагнитное реле состоит из катушки, на которую подаётся питание по цепи и замыкающих контактов.

Для выполнения проверки его работоспособности, следует выполнить ряд последовательных операций:

1. Отключается от АКБ провод массы в автомобиле.
2. Реле легко вытаскивается руками.
3. Проводится визуальный осмотр контактов, очищаются от окислений, проверяется надёжность штыревых креплений.
4. Проверка работоспособности выполняется с помощью подачи питания 12В на обмотку с помощью двух отрезков проводов.
5. При поступлении питания должна сработать катушка и замкнуться контакты, которые можно проверить с помощью мультиметра в режиме позвонки или измерения сопротивления.
6. В случае не работоспособности, следует заменить реле на новое.

Назначение устройства

Изначально следует отметить, что повороты функционируют не так, как прочие световые приборы на автомобиле. Они работают в прерывистом режиме, что обеспечивается посредством такого изделия, как реле(прерыватель) поворотов ВАЗ-2107.

Следует также отметить и тот факт, что помимо прерывистого режима работы, реле поворотов издают звуковые сигналы в виде щелчков, которые помогают водителю. По этим щелчкам водитель понимает, что устройство функционирует в данный момент.

Помимо того, что прерыватель отвечает за функционирование световой сигнализации, необходимой для маневров, так он еще и позволяет им работать в режиме аварийки. На ВАЗ-2107 применяется электронное реле, частота мигания ламп которого зависит от настройки электронной схемы. Выше представлено фото современного электронного реле поворотов, которое используется на автомобилях ВАЗ-2107.

Диагностика неисправностей поворотников

Если однажды поворотники перестают функционировать, то это говорит о том, что пришло время провести диагностику автомобиля. Для этого нет необходимости ехать на СТО, а можно выполнить все в домашних условиях. О том, что механизм перестал функционировать, говорят следующие признаки:

• При включении поворотники горят, но при этом не происходит их мерцание. Такой вид поломки связан непосредственно с выходом из строя реле. Для исправления неисправности требуется заменить прерыватель.
• Ускоренное или замедленное мерцание поворотников. Ускоренное мерцание говорит о том, что перегорела спираль одной из ламп. Медленное мерцание свидетельствует о том, что в схеме подключена минимум одна лампа большей мощности, чем рекомендуется. Многие автомобилисты с появлением современных светодиодных ламп стремятся установить их на авто. При установке светодиодных ламп в поворотники наблюдается слишком быстрое их мерцание, это связано с их низкой потребляемой мощностью.
• Устройства вовсе не функционируют. Причина может заключаться в неисправности реле, предохранителя, подрулевого переключателя или кнопки включения аварийки. Схема подключения выполнена так, что питание поворотников проходит через кнопку включения аварийки. Если кнопка неисправна, то и повороты не будут функционировать.

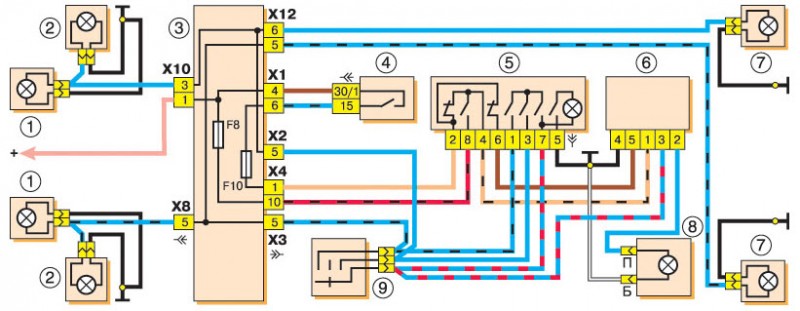

Для наглядности представим схему указателей поворотов и аварийки для семерки. В нее входят:

1. блок-фары с лампочками указателей поворота;
2. указатели поворота расположенные на передних крыльях авто(боковые);
3. монтажный блок;
4. замок зажигания;
5. кнопка аварийки;
6. рассматриваемое реле;
7. лампочки поворотников расположенные в задних фонарях;
8. лампочка на панели приборов, сигнализирующая о включении поворотов;
9. подрулевой переключатель.

Где найти реле на ВАЗ-2107

Где же находится устройство, отвечающее за прерывистое функционирование сигнала поворотов? Располагаться релюшка может в двух местах на ВАЗ-2107: в монтажном блоке пли за приборной панелью.

В карбюраторных «семерках» изделие находится за приборной панелью в салоне автомобиля, а в инжекторных – на монтажном блоке, который находится под капотом. Конструктивно прерыватель представляет собой коробочку с контактами снаружи. Изделие не подлежит ремонту, поэтому при выходе из строя требуется осуществить его замену.

Особенности замены прерывателя

Если обнаружено, что реле поворотов вышло из строя, то требуется осуществить его замену. Изделие, находящееся в монтажном блоке требуется поддеть и демонтировать. Если оно неисправно, в чем обязательно требуется убедиться, то вместо него следует установить новое. Так осуществляется замена для инжекторных “семерок”. Выполнить же замену на карбюраторных «семерках» намного сложнее. Процесс замены выглядит так:

• Нужно снять приборную панель, поддев ее при помощи отвертки.
• После этого пробуем вытянуть ее на незначительное расстояние, если имеется такая возможность. Если длина проводов не позволяет вывести панель на некоторое расстояние, то соединения следует разъединить.
• Отвинтить трос привода спидометра.
• Найти визуально реле, и отсоединить от него контактные провода.
• Также от него отсоединяем «массу» после чего устройство демонтируем.
• Вместо старого прерывателя поворотов следует установить новое реле.
• В завершении собрать и подключить все демонтированные детали в порядке обратном снятию.

Подводя итог, следует отметить, что прерыватель является одним из важнейших узлов каждого автомобиля, и необходимо следить за его исправностью. От него напрямую зависит безопасность дорожного движения.

Монтажный блок предохранителей на ВАЗ 2107

Монтажный блок является важным элементом электрической схемы, так как именно в нем собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ 2107, и большинство плавких предохранителей, защищающих основные электрические цепи от короткого замыкания и перегрузки. Располагается он в подкапотном пространстве с левой стороны, непосредственно на металлической перегородке между отсеком двигателя и кабиной. Следовательно, замена перегоревшей вставки требует остановки автомобиля.

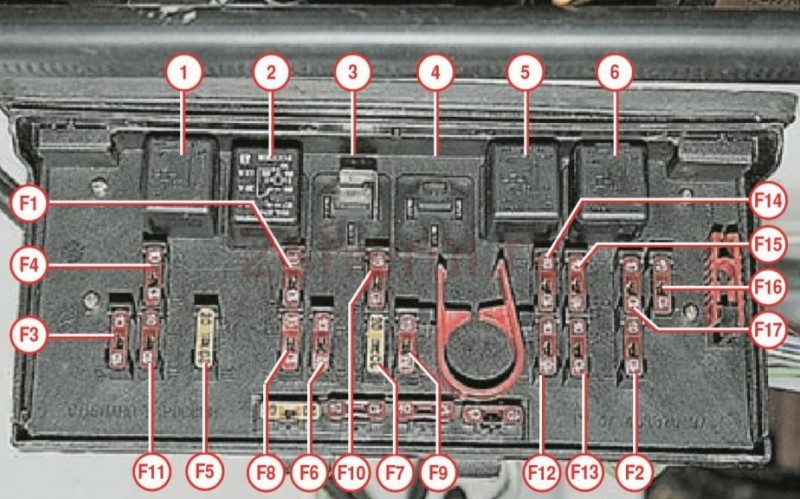

На фото представлена схема расположения всех элементов монтажного блока: реле управления электрическими и электронными элементами; предохранителей. Следует отметить, что в ВАЗ 2107 используются предохранители стандартных номиналов, различающихся по цвету: номинал 7,5А обозначен коричневым цветом; 10А отличается красным; 15А синего цвета; 20А изготавливают желтого цвета. Благодаря цветовой маркировке замена плавких предохранителей значительно облегчается. Схема элементов монтажного блока

1. Управление обогревателем заднего стекла.
2. Управление электроочистителями и двигателем омывателя фар (при их наличии).
3. Управление звуковых сигналов (вместо реле установлена заглушка).
4. Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (в новых моделях ВАЗ 2107 не используется).
5. Управление электролапами дальнего света фар.
6. Управление электролампами ближнего света.

Кроме этого, внутри монтажного блока содержатся специальные пинцеты, при помощи которых производится замена реле и предохранителей. Очень удобно иметь их под рукой, рядом с заменяемыми деталями. Остальное пространство занимают защитные плавкие вставки, обозначенные на фото цифрами от 1 до 17, с буквой F впереди. Ниже приведена схема плавких предохранителей монтажного блока и перечень защищаемых ими цепей. Она справедлива и для монтажного блока старого образца. Благодаря новой конструкции реле, их замена так же не составляет особого труда.

№	Что защищает	Номинальный ток
1	Защищает цепи: ламп в фонарях заднего хода; вентилятора печки; обогревателя (контрольная лампа включения и реле управления), насоса омывателя и дворника заднего стекла.	10
2	Защита дворников лобового стекла.	10
3	В резерве
4	В резерве
5	Электронагреватель заднего стекла.	20
6	Цепи прикуривателя, разъема включения переносной лампы, часов на приборной панели.	10
7	Предохранитель вентилятора системы охлаждения и сигнала.	20
8	Цепи управления поворотников в режиме «аварийки».	10
9	Защита цепей «противотуманок» и реле напряжения генератора для ряда моделей ВАЗ.	10
10	Контрольные лампы приборной панели.	10
11	Цепи включения ламп «стопов».	10
12	Цепи правой фары дальнего света.	10
13	Защита левой фары дальнего света и контрольной лампы.	10
14	Защита цепей габаритного света фар (передний левый и задний правый), освещения заднего номера, лампы освещения моторного отсека.	10
15	Защита цепей габаритного света фар (передний правый и задний левый), освещения разъема прикуривателя, бардачка.	10
16	Правая лампа ближнего света фар.	10
17	Левая лампа ближнего света фар.	10

Схема подключения разъемов монтажного блока с указанием номеров предохранителей, расцветки проводов и другой полезной информации, приведена на следующем рисунке:

Преимущество новых предохранителей, используемых в автомобиле ВАЗ 2107 инжектор в том, что в отличие от аналогичных вставок старого образца, они не страдают пропаданием контакта из-за ослабления разъема. Состояние плавкой вставки хорошо просматривается через окошко в верхней части предохранителя. Замена предохранителей осуществляется при помощи специального пинцета, о котором упоминалось выше. Если же его нет, замена выполняется с применением небольших пассатижей, так как вручную вытянуть их крайне проблематично.

Схема расположения элементов монтажного блока старого образца имеет следующий вид:

Эта схема позволит легко разобраться с подключением тех или иных элементов ВАЗ 2107, даже не имея специальных навыков. В центре схемы изображен монтажный блок, от которого подключены все остальные элементы. Следует отметить, что для автомобилей старого образца принципиальная схема несколько отличается.

Во избежание неприятных ситуаций, связанных с перегоранием предохранителей в дороге, настоятельно рекомендуется возить с собой запасной комплект. Автолюбители знают, что автомобили ВАЗ 2107, как, впрочем, и другие, более ранние модели, страдают необоснованным перегоранием плавких защитных вставок.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Расположение и схема БП

Расположение предохранителей ВАЗ 2107 с карбюратором или инжектором одинаково. Монтажный блок с плавкими вставками находится в моторном отсеке с правой стороны по ходу движения автомобиля. Блоки предохранителей изготавливались в двух вариантах, старого и нового образца, и их выбор также не зависит от системы питания машины.

Описание электрооборудования карбюраторного и инжекторного двигателя несколько отличается. Это связано с тем, что работой инжектора управляет бортовой компьютер.

Старого образца

Монтажные блоки старого образца включают в себя 17 предохранителей и 6 электромагнитных реле. Количество последних может быть другим, это зависит от комплектации автомобиля. Плавкие вставки установлены в один ряд, имеют цилиндрическую форму, удерживаются подпружиненными контактами. Такое соединение ненадёжное, так как прохождение больших токов через предохранитель приводит к нагреву плавких вставок и пружинных контактов. В такой ситуации происходит деформация контактных ножек, поэтому приходится периодически вынимать защитные элементы, чтобы подогнуть или почистить окислившийся контакт.

Плавкие вставки, электромагнитные реле и другие компоненты установлены на двух печатных платах, которые расположены одна над другой и соединены перемычками. Такую конструкцию назвать удачной нельзя, так как это затрудняет выполнение ремонта БП. Сложности могут быть, если понадобится разъединить платы, что под силу не всем водителям. Такая необходимость появляется, к примеру, при перегорании дорожки печатной платы. Неполадка возникает, если неправильно поменять перегоревший плавкий элемент и установить предохранитель, рассчитанный на больший ток.

Блок предохранителей ВАЗ 2107

Жгуты проводов подключают к БП через разъёмы. Для того чтобы не ошибиться при подключении, они имеют разные цвета. Задняя часть БП выступает в вещевой ящик, где подключают разъёмы щитка приборов, заднего жгута проводов.

Схему предохранителей ВАЗ 2107 можно посмотреть на рисунке ниже.

Схема блока предохранителей

Нижняя часть БП находится в моторном отсеке, где также имеются разноцветные разъёмы. Для изготовления корпуса БП используют пластическую массу. Его крышка прозрачная и имеет обозначение мест установки реле и предохранителей, их номинальный ток.

Нового образца

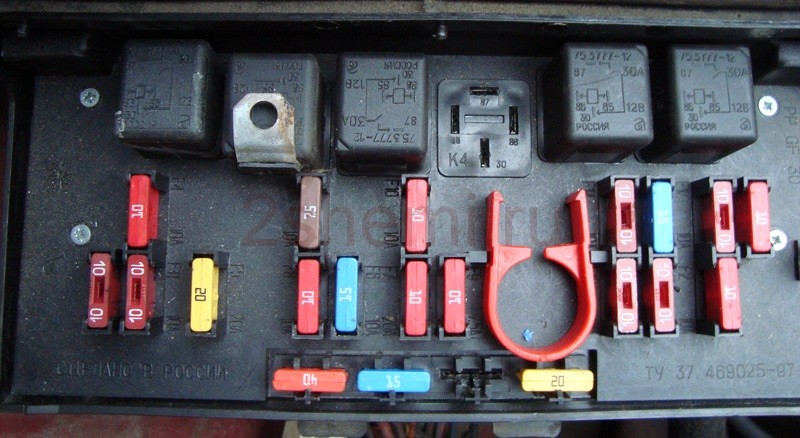

В блоке предохранителей нового образца плавкие вставки стали ножевыми, что повышает надёжность БП. Если в старой конфигурации предохранители были расположены в один ряд, то теперь они установлены в два ряда. Внутри корпуса блока нового образца теперь только одна печатная плата, извлекать и ремонтировать которую стало проще.

Блок новой конструкции

Количество плавких вставок, как и в старом блоке, 17 штук. Электромагнитных реле может быть также установлено 6, но в большинстве конструкций блоков с предохранителями используют всего 4 штуки. Вместо остальных реле, применяют перемычки.

Ниже представлено видео пользователя UidTrim о распиновке предохранителей.

Расшифровка

Рассмотрим более подробно назначение и номинал плавких вставок для блоков предохранителей ВАЗ 2107 двух конструкций. Для устройств старого образца они предохранители обозначены цифрами от 1 до 17, а для нового — символами от F1 до F17.

Отдельного защитного элемента в монтажном блоке автомобиля ВАЗ 2107, который отвечает за магнитолу, нет. Чаще всего её подключают к часам или прикуривателю.

Ниже представлена расшифровка реле в мон­тажном блоке ВАЗ 2107.

Инжектор

Электросхема моделей с инжектором имеет дополнительный блок плавких вставок и реле, который устанавливают в салоне машины под вещевым ящиком со стороны пассажира.

Распиновка этого блока будет такова:

1. F1 обеспечивает работоспособность основного реле автомобиля, его номинальный ток равен 7,5 А.
2. F2 отвечает за работу электронного блока управления двигателем, ток равен 7,5 А.
3. F3 рассчитан на ток силой 15 А, обеспечивает работоспособность электродвигателя топливного насоса.

Там же установлены три электромагнитных реле:

• К1 — главное реле;
• К2 — реле, которое включает электрический топливный насос;
• К3 — реле, включающее электродвигатель вентилятора в системе охлаждения силового агрегата.

Замена реле поворотников ВАЗ 2107

Конструкция реле не предусматривает возможности его ремонта. При обнаружении неисправности необходимо выполнить замену детали.

Если реле находится в монтажном блоке, для его замены достаточно выполнить простые действия:

• открыть крышку монтажного блока;
• поддеть отверткой и извлечь старое реле;
• установить новое реле;
• закрыть крышку монтажного блока.

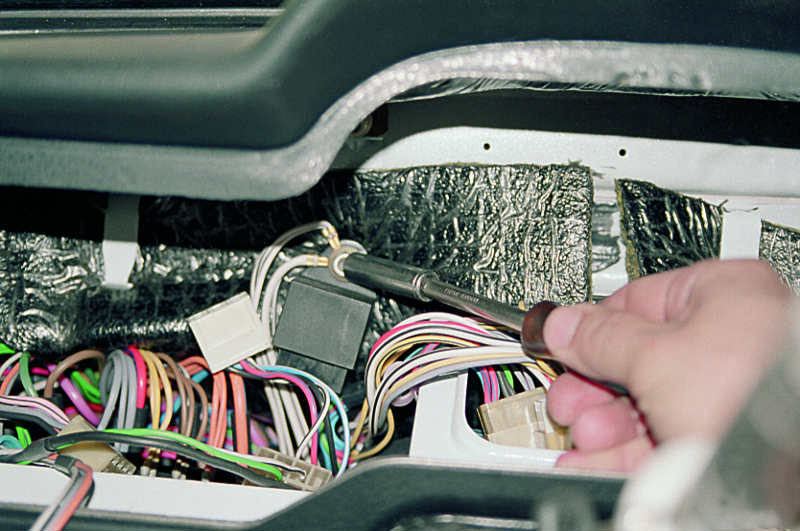

Если реле находится за приборной панелью, заменить его намного сложнее. Во избежание замыкания лучше отсоединить провод “массы” от аккумулятора. Замена реле поворотников выполняется следующим образом:

• Открутить и снять кнопку (рукоятку) счетчика суточного пробега.
• Демонтировать декоративные ручки с рычагов управления отопителем салона.

• Снять декоративную заглушку с самореза крепления приборной панели.
• Выкрутить саморез.
• Отщелкнуть крепления приборной панели, поддев ее отверткой.
• Отщелкнуть колодки проводов с панели приборов.
• Вручную открутить трос спидометра.
• Демонтировать приборную панель.
• Отстыковать клеммы проводов от реле поворотом.
• Открутить гайку крепления реле.
• Подключить клеммы проводов
• Установить реле на место и затянуть гайку крепления.
• Подключить клеммы проводов к приборной панели.
• Прикрутить к приборной панели трос спидометра.
• Установить панель на место, защелкнув крепления.
• Закрутить саморез, фиксирующий приборную панель.
• Установить декоративные ручки на рычаги управления отопителем.
• Прикрутить рукоятку счетчика суточного пробега.
• Установить декоративную заглушку на саморез.

После этого необходимо подключить провод массы к АКБ. Замена реле поворотников на этом завершена.

Работу указателей, а также их мигание при маневре обеспечивает реле поворотов. В модели 2107 оно представляет собой электронное устройство, сконструированное на полупроводниках. Помимо них, в конструкции прибора применяется электромагнит, который размыкает и соединяет контакты по определенной схеме.

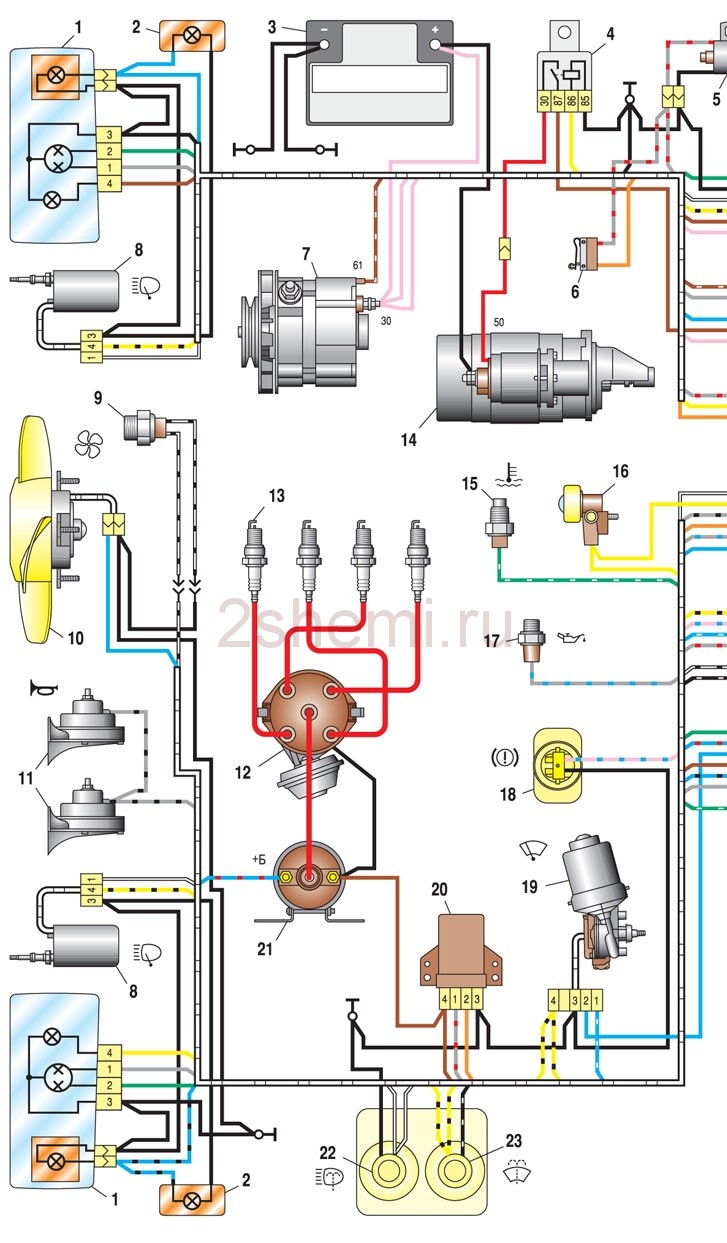

Схема электрическая ВАЗ-2107 карбюратор

Электрическая схема ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701

1. блок-фары
2. боковые указатели поворота
3. аккумуляторная батарея
4. реле включения стартера
5. электропневмоклапан карбюратора
6. микровыключатель карбюратора
7. генератор 37.3701
8. моторедукторы очистителей фар *
9. датчик включения электродвигателя вентилятора
10. электродвигатель вентилятора системы охлаждения двигателя
11. звуковые сигналы
12. распределитель зажигания
13. свечи зажигания
14. стартер
15. датчик указателя температуры охлаждающей жидкости
16. подкапотная лампа
17. датчик сигнализатора недостаточного давления масла
18. датчик сигнализатора недостаточного уровня тормозной жидкости
19. моторедуктор очистителя ветрового стекла
20. блок управления электропневмоклапаном карбюратора
21. катушка зажигания
22. электродвигатель насоса омывателя фар *
23. электродвигатель насоса омывателя ветрового стекла
24. монтажный блок
25. реле очистителя ветрового стекла
26. реле аварийной сигнализации и указателей поворота
27. выключатель сигнала торможения
28. выключатель света заднего хода
29. реле зажигания
30. выключатель зажигания
31. трехрычажный переключатель
32. выключатель аварийной сигнализации
33. штепсельная розетка для переносной лампы **
34. переключатель вентилятора отопителя (печки)
35. дополнительный резистор электродвигателя отопителя (печки)
36. лампа сигнализатора включения обогрева заднего стекла
37. лампа сигнализатора недостаточного уровня тормозной жидкости
38. блок сигнализаторов
39. электродвигатель вентилятора отопителя (печки)
40. лампа освещения вещевого ящика
41. выключатели плафонов на стойках передних дверей
42. выключатели фонарей сигнализации открытых передних дверей ***
43. фонари сигнализации открытых передних дверей ***
44. соединительная колодка
45. прикуриватель
46. часы
47. выключатель освещения приборов
48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
49. указатель уровня топлива
50. лампа сигнализатора резерва топлива
51. спидометр
52. лампа сигнализатора включения указателей поворота
53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
54. лампа сигнализатора заряда аккумуляторной батареи
55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
56. комбинация приборов
57. эконометр
58. выключатели плафона на стойках задних дверей
59. указатель температуры охлаждающей жидкости
60. тахометр
61. лампа сигнализатора включения стояночного тормоза («ручника»)
62. лампа сигнализатора недостаточного давления масла
63. лампа сигнализатора включения дальнего света фар
64. лампа сигнализатора включения наружного освещения
65. вольтметр
66. выключатель сигнализатора включения стояночного тормоза («ручника»)
67. выключатель наружного освещения
68. выключатель обогрева заднего стекла с лампой подсветки
69. выключатель заднего противотуманного света с сигнализатором включения *
70. предохранитель цепи противотуманного света
71. плафон ****
72. задние фонари
73. датчик указателя уровня и резерва топлива
74. колодки для подключения к элементу обогрева заднего стекла *
75. фонари освещения номерного знака 2107

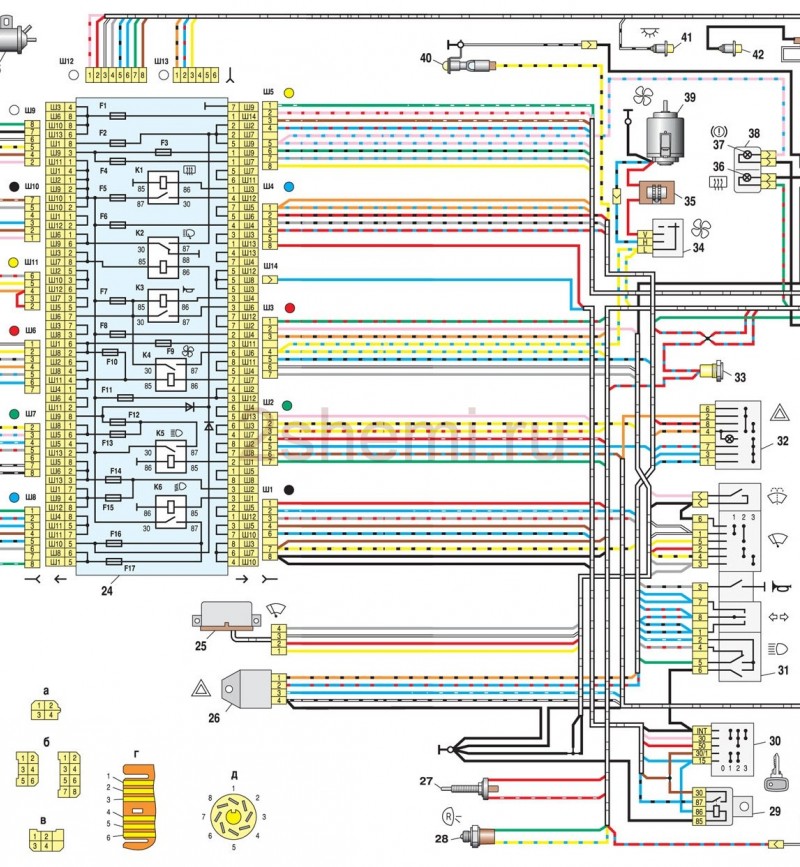

Электросхема ВАЗ-2107 карбюратор — полный вид:

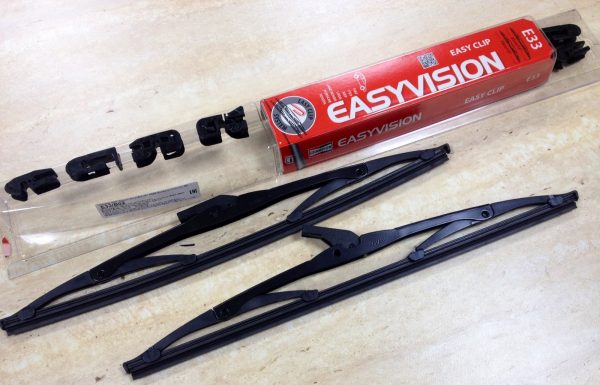

ДВОРНИКИ ВАЗ 2107

Эксплуатация автомобиля происходит в разных климатических и дорожных условиях. Для безопасного и комфортного передвижения водитель должен иметь хорошую видимость дорожной обстановки, т. е. лобовое стекло всегда должно находиться в чистоте. Стеклоочистители (дворники) лобового стекла обеспечивают его механическую очистку от загрязнений и осадков, улучшая видимость и повышая уровень безопасности. Возможные неполадки этого механизма и способы их устранения рассмотрим более детально.

ПРИНЦИП РАБОТЫ

Работа дворников довольно проста и состоит из следующей последовательности действий:

1. Водитель выбирает необходимый режим работы стеклоочистителей подрулевым переключателем.
2. Посредством моторчика весь механизм очистки ветрового стекла приводится в действие.
3. Дворники движутся по стеклу влево и вправо с выбранной скоростью, очищая поверхность.
4. Когда в работе механизма больше нет необходимости, подрулевой переключатель возвращается в исходное положение.

Схема включения дворников и омывателя ветрового стекла ВАЗ 2107: 1 — термобиметаллический предохранитель; 2 — моторедуктор очистителя ветрового стекла; 3 — электродвигатель омывателя ветрового стекла; 4 — монтажный блок; 5 — выключатель омывателя в трёхрычажном переключателе; 6 — переключатель очистителя в трёхрычажном переключателе; 7 — реле очистителя ветрового стекла; 8 — выключатель зажигания;

СОСТАВЛЯЮЩИЕ

Стеклоочиститель ветрового стекла состоит из таких основных элементов:

• механизм рычагов (трапеция);
• электромотор;
• реле;
• щётки.

ТРАПЕЦИЯ

Одним из немаловажных элементов в механизме стеклоочистителя является трапеция. Практически на всех автомобилях эта деталь одинакова, а разница заключается лишь в способах крепления, размерах и форме элементов. Функционирование трапеции состоит в передаче вращательного движения от электродвигателя к дворникам, а также в обеспечении синхронного движения последних для качественной очистки стекла. Трапеция состоит из тяг, корпуса и шарнира.

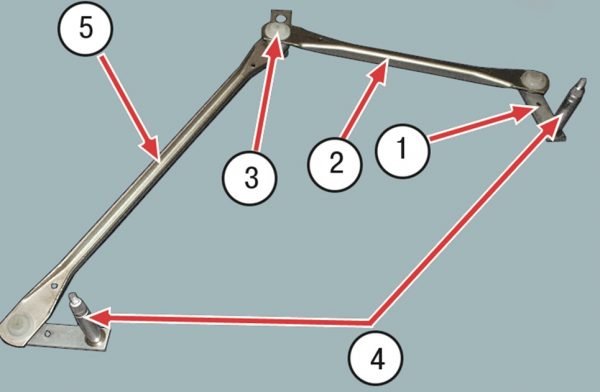

Конструкция трапеции: 1 — кривошип; 2 — короткая тяга; 3 — шарнир тяг; 4 — валики механизма стеклоочистителя; 5 — длинная тяга

МОТОРЧИК

Электродвигатель стеклоочистителей ВАЗовской «семёрке» выполнен единым узлом с редуктором и является одним из основных звеньев рассматриваемого механизма. Моторчик состоит из статора с постоянными магнитами и якоря с удлинённым валом, на конце которого нарезан винт. Назначение этого узла — обеспечивать движение щёток по ветровому стеклу. Устройство считается надёжным и выходит из строя очень редко.

РЕЛЕ ДВОРНИКОВ

На классических «Жигулях» очиститель лобового стекла имеет два режима работы — быстрый и прерывистый с интервалом 4–6 секунд. Именно для обеспечения прерывистой работы предназначено реле-прерыватель РС 514. Включение дворников с задержкой используется во время мелкого дождя, когда слишком частая работа стеклоочистителей не требуется, а при полностью выключенном механизме стекло постепенно покрывается мелкими каплями осадков и нуждается в очистке. В общую проводку изделие подключается посредством четырёхконтактного разъёма. На ВАЗ 2107 реле-прерыватель расположено с водительской стороны на левой боковине под пластиковой обшивкой.

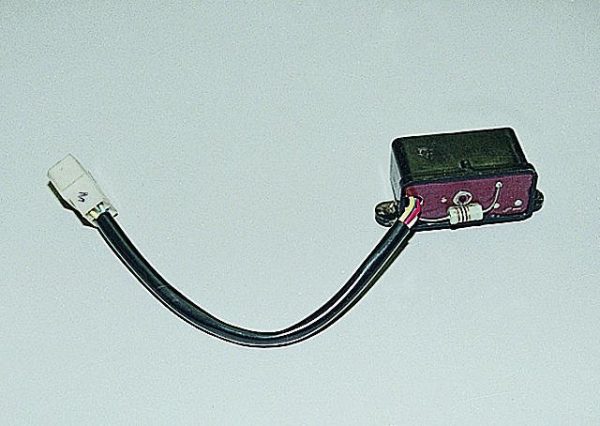

Реле дворников обеспечивает прерывистый режим работы механизма

ЩЁТКИ

Практически на всех легковых автомобилях используется две щётки стеклоочистителей ветрового стекла. На «семёрке» с завода устанавливаются элементы длиной 33 см. Поставить можно и более длинные щётки, но на электромотор будет возлагаться большая нагрузка, что приведёт не только к более медленной работе механизма, но и к возможному выходу моторчика из строя.

На ВАЗ 2107 с завода устанавливаются щётки длиной 33 см

Схема предохранителей и реле 2107

На более новых “семерках” установлен блок с 17 предохранителями и 6 реле. Предохранители ВАЗ 2107 на “новом” блоке защищают такие электроцепи и приборы:

1. Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.
2. Электромотор передних дворников.
3. Резервное гнездо.
4. Резервное гнездо.
5. Питание электрообогрева заднего стекла.
6. Часы, прикуриватель, питание розетки “переноски”.
7. Сигнал и вентилятор радиатора.
8. Лампы указателя поворотов в режиме “аварийки”.
9. “Противотуманки” и реле, регулирующее напряжение бортовой сети.
10. Лампы панели приборов.
11. Лампы стоп-сигнала.
12. Правая фара дальнего света.
13. Левая фара дальнего света, контрольная лампа дальнего света.
14. Габаритные огни (задний правый, передний левый), освещение номера и подкапотного пространства.
15. Габаритные огни (задний левый, передний правый), лампы освещения “бардачка” и прикуривателя.
16. Ближний свет (правая лампа).
17. Ближний свет (левая лампа).

Реле блока выполняют такие функции:

1. Реле обогрева заднего стекла.
2. Реле очистителя и омывателя фар.
3. Реле сигнала.
4. Реле электровентилятора системы охлаждения.
5. Реле дальнего света.
6. Реле ближнего света.

Блок предохранителей ВАЗ 2107 (инжектор) не отличается от блока на карбюраторной “семерке”. Инжекторные модели просто оборудованы дополнительным блоком реле и предохранителей, устанавливаемым в салоне под “бардачком”. Блок включает три реле — “главное”, реле бензонасоса и реле вентилятора.

Замена реле поворотников и аварийной сигнализации (+ Видео)

После обнаружения любых из перечисленных неисправностей, обязательно следует замена реле указателей поворота. В зависимости от модификации (карбюратор или инжектор), расположение реле-прерывателя может заметно отличаться. Карбюраторные автомобили ВАЗ 2107 подразумевают монтаж реле за приборной панелью в салоне автомобиля. Однако, начиная с инжекторного двигателя, реле может располагаться в монтажном блоке в подкапотном пространстве.

Для того, чтобы снять реле, находящееся в монтажном блоке – достаточно просто поддеть его и потянуть вверх. После этого, на его место устанавливается новый элемент.

В случае с реле, находящимся за панелью дела обстоят намного сложнее. Перед снятием реле необходимо поддеть приборную панель с помощью отвертки и снять ее. Если позволяет длина проводов, то можно оттянуть ее на некоторое расстояние, но если они слишком короткие, рекомендуется вытащить штекеры и открутить трос привода спидометра. Панель отложите в сторону, а от реле отсоедините контактные провода. Теперь открутите «массу» от прерывателя и снимите его. На место старого реле установите новое и вставьте в него контактные провода. После этого, проведите сборку приборной панели и установите ее на штатное место. На этом замена реле поворотников завершена.

Это все, что необходимо знать о реле поворотников.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя. Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла. Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания. Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20
