Ремкомплект для ремонта или замены рулевой рейки лада калина

Порядок подтяжки рейки на Калине

Теперь нам нужно подлезть рукой под рулевую рейку в том месте, где на фото отмечено желтым кружком, только под низом, с внутренней стороны

и нащупать там резиновый колпачок, который необходимо извлечь, чтобы ключ лучше надевался:

Как видите на фото выше, удачно вынуть мне его не удалось, он лопнул пополам при изъятии, так как сидел довольно плотно. Постарайтесь такого не повторить. Далее, берем специальный ключ, о котором я упоминал выше:

И пробуем подлезть рукой под рейку Калины, чтобы вставить его в нужное отверстие — оно показано ниже, сфотографировал снизу, чтобы более понятно было, как все это выглядит:

Не стоит сильно подтягивать рулевую, так как вы можете переусердствовать и тогда при поворотах, рейку может закусывать, что небезопасно для вождения. Лично на моем примере, пришлось сдвинуть гайку примерно на 30 градусов. И этого вполне хватило, чтобы все стало нормально. Сразу же проверьте после выполнения данной процедуры, не возникают ли проблемы при поворотах руля до упора.

Теперь никаких стуков по щебню нет. Дорога как раз сегодня попалась хорошая для диагностики(при выезде из гаражей — сплошной щебень), вроде бы тишина. Другой вопрос — на сколько этого хватит? Посмотрим. Буду держать в курсе событий!

Евгений, возможно дело не в рейке. Сам недавно менял рейку, грешил что ее убило всю, но после замены все тот же стук. Потом думал может опорник стучит, но тоже нет. В итоге оказалось, что стук идет из электроусилителя. Проверить это легко. Снимаешь пластик с рулевой колонки, внизу справа блок управления эур, снимаешь с него питающую фишку и пробуешь проехать. Если все глухо, то дело в эуре. У меня было именно так. В конечном итоге эур сдох, сейчас езжу без него.

Здравствуйте! Спасибо за классный сайт! По поводу подтяжки рейки хочу сказать, что это бессмысленно. Год назад летом подтягивал рейку, стук пропал, уехал на калине на север в тайгу на год 5500 км. от Волгограда (машина кстати показала там себя хорошо) и как туда доехал стук появился вновь. Приехал домой этим летом поменял рейку полностью, через неделю стук появился снова. Так я и не знаю как быть с этой проблемой(((

Здравствуйте!Автору огромное спасибо за блог очень помогает в ремонте. Хочу задать один вопрос. Когда на ходу поворачиваю руль влево слышу стук что может быть за неисправность?

Привет! Может пригодится. Тоже в сервисе пытались подтянуть эту гайку, но эффекту не дало — стучало в другом месте — в самой рейке. Определилось путем подергивания рулевых рычагов — стучал тот что с правой стороны. Пришлось перебирать рейку и менять детали из ремкомплекта — оказалось — сильный износ пластмассовой опорной втулки рейки в которой скользит рейка из-за отсутствия смазки. Кроме того в небольшую дырочку в пыльнике попадала вода и сама рейка серьезно поржавела — зачистили наждачкой и густо промазали все графитовой смазкой.

Демонтаж и разбор электроусилителя

Перед тем, как снять усилитель, нужно демонтировать все подрулевые переключатели. Снимите накладку рулевой рейки и демонтируйте устройства, не забыв отключить разъемы от питания.

Как убрать ЭУР своими руками:

1. Сняв переключатели, нужно будет произвести демонтаж нижней поперечины приборной панели. Для этого вам необходимо нажать на крепления, с помощью которых фиксируется разъем с проводами, а затем отключить проводку от управляющего модуля. Когда эти действия будут выполнены, можно будет отключить разъем от выключателей.
2. Кронштейн системы закреплен при помощи гаек, вам нужно будет их открутить гаечным ключом.
3. После этого рулевую рейку нужно будет аккуратно опустить вниз. Чтобы сделать это, вам нужно будет найти болт, крепящий кардан к валу усилителя. Данный болт необходимо выкрутить, но при откручивании нужно будет зафиксировать гайку, это позволит предотвратить ее проворачивание. Когда болт будет извлечен, крепление надо будет разжать, после чего промежуточный вал аккуратно демонтируется. На данном этапе рекомендуем отметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, поскольку его выполнение позволит предотвратить возможные проблемы с установкой в дальнейшем. В том случае, если метки на валах не будут соответствовать, это может стать причиной неполадок в работе усилителя. При демонтаже будьте аккуратны и не повредите проводку, поскольку это также приведет к неработоспособности ЭУР.
4. Когда узел будет демонтирован, его надо будет разобрать и заменить вышедшие из строя элементы. Дальнейший монтаж производится в обратном порядке (автор видео — Мурзик Белый).

Читать также: Чем оттереть скотч от кузова автомобиля

Как произвести регулировку зазора

Аккуратно засуньте руку в пространство под рулевой рейкой «Приоры» и попробуйте накинуть специальный ключ на грани гайки. Затяжка производится по часовой стрелке

Но обратите внимание на то, что рейка располагается в перевернутом положении, поэтому сначала можно решить, что затяжка должна происходить в сторону против часовой стрелки

Желательно подтягивать гайку на 25-30 градусов, не более. После этого обязательно проверьте, как вращается рулевое колесо. Не должно быть закусываний и рывков. Обязательно прислушайтесь к тому, чтобы не было стуков и иных шумов во время вращения руля. Убедившись, что рулевая рейка подтянута и это сделано правильно, можно осуществлять сборку агрегата и устанавливать на место аккумуляторную батарею. И не забудьте про заглушку – если ее не установить, то внутрь обязательно попадут посторонние предметы, пыль и вода.

Советы по эксплуатации

Полноценная замена и ремонт — ряд действий, для осуществления которых нужно обладать не только специальными знаниями, но и немалым количеством свободного времени, поэтому если у автовладельца нет ни первого, ни второго, предпочтительнее отправиться на ближайшую станцию техобслуживания.

Ремонт рулевой рейки лучше доверить специалистам СТО

При этом чтобы не стать их постоянным гостем, следует знать некоторые секреты по эксплуатации рулевой рейки, которые могут значительно продлить срок её службы.

• Настоятельно не рекомендуем «прыгать» на автомобиле по бордюрам, а также разъезжать на большой скорости по рельсам, поскольку каждая такая поездка становится причиной появления трещин на самой рейке, а также деформации вала, входящего в состав рулевого механизма.
• Не рекомендуется часто выкручивать рулевое колесо до упора. Конечно, в этом случае будет очень сложно продемонстрировать свои возможности маневрирования, но это позволит существенно увеличить срок работы одной из самых важных деталей машины.
• Внимательно следите за состоянием защитных пыльников, которые обязательно должны сохранять свою герметичность. Замена пыльников в несколько раз дешевле замены всей рейки.
• Стоит также следить за уровнем и состоянием гидравлической жидкости, поскольку её уменьшение или изменение цвета связано с наличием проблем в гидравлической системе автомобиля, что может обернуться поломкой рейки.

Время от времени нужно проходить полноценное ТО, что позволит заблаговременно устранить неисправности, которые могут стать причиной необратимых последствий, травмирования себя, своих близких и других участников движения. А также в случае выявления проблем в работе автомобиля лучше не рисковать и как можно быстрее отправиться в ближайший автосервис.

Как добраться до механизма регулировки рейки

Чтобы можно было все выполнить без подъемника и ямы, необходимо выполнить следующие действия для того, чтобы достать регулировочную гайку. Отсоединяем аккумулятор и аккуратно снимаем обе клеммы.

Затем приподнимаем пластмассовую подставку, откручиваем под ней еще 4 болта.

Сдвигаем эту металлическую площадку чуть вперед, чтобы она отсоединилась от корпуса воздушного фильтра.

Вы можете ее отодвинуть немного назад, чтобы получить еще больше доступа к рулевой. Это будет выглядеть следующим образом:

Теперь надо подлезть рукой под агрегат там, где отмечено желтым кружком (см.фото), только с внутренней стороны, под низом,

и нащупать там резиновый колпачок. Его необходимо извлечь, чтобы лучше надевался ключ.

Как видите, удачно вынуть его не получилось, при изъятии он лопнул пополам, поскольку сидел довольно плотно. Такого постарайтесь не повторять. Далее, берем ключ, о котором я говорил выше.

Теперь пробуем подлезть рукой под рулевую, чтобы вставить его в необходимое отверстие — оно показано на фото ниже, чтобы было более понятно, как подтянуть рулевую рейку на Калине.

Не стоит сильно ее подтягивать, поскольку вы можете переусердствовать, и тогда рулевую при поворотах может закусывать, что небезопасно. Лично на моем примере я сдвинул гайку на 30 градусов. И этого мне хватило, чтобы все стало работать нормально. Обязательно проверьте после выполнения этой процедуры, не возникают ли проблемы при повороте руля до упора. Если стуков нет, то регулировка рулевой рейки ВАЗ 2110 завершена. Сегодня мне попалась хорошая дорога для диагностики, вроде бы тишина. Но насколько всего этого хватит? Ну что ж, буду держать Вас в курсе событий!

Подтяжка рулевой рейки Калины со снятием

Потребуется

: специальный ключ для рулевой рейки Калины (подходит от ВАЗ 2110), снять рулевую рейку вместе с тягами (усами).

Закрепляем рулевую рейку в тисках, подложив бруски, чтобы она не шевелилась. Берем руками за тяги рейки (усы) и пошатыванием их, определяя величину люфта. Теперь, чтобы убрать люфт в рулевой рейке Калина следует воспользоваться специальным ключом. Вставляем его и поворачиваем его против часовой стрелки примерно на 10-15 градусов, после чего снова пошатываем усы руками. Если при очередной проверке люфт рейки остался, тогда подтягиваем рейку опять на 10-15 градусов. Так делаем до тех пор, пока люфт в рейке не исчезнет вообще.

Выработка в каждом случае разная, поэтому какого-то определенного момента затяжки не существует

Обратите внимание, что перетягивать рулевую рейку тоже нельзя, в противном случае руль будет тяжело вращать. После того, как рулевая рейка отрегулирована, нужно закернить гайку упора, обмяв резьбу картера

Кстати, так выглядит инструкция по регулировки рейки из сервисного руководства: Проверка зазора между упором рейки и гайкой упора

Снимите рулевой механизм с автомобиля.
Установите рейку в среднее положение, которое определяется размером (87±0,25) мм от оси шестерни до торца рейки. С помощью специального приспособления нагрузите рейку силой Р = (500±20) Н, или (51±2) кгс, на расстоянии 84 мм от оси шестерни в направлении к упору рейки.
Максимально допустимый зазор между упором и гайкой составляет 0,2 мм. Максимально допустимое перемещение Х рейки, замеренное через относительное перемещение нажимного пуансона 1, не должно превышать 0,16 мм.

Как подтянуть рулевую рейку на Калине без снятия

Несмотря на то, что в руководстве по ремонту ВАЗ 1117, 1118, 1119 написано, что для регулировки рулевого механизма его следует демонтировать, народные умельцы для экономии времени и сил подтягивают рейку прямо на машине. Самый удобный способ добраться до регулировочного болта — снизу, используя смотровую яму.

Регулировочная гайка снизу, поэтому если смотреть на нее снизу, то подтягиваем рейку по часовой стрелке, если получится добраться до нее сверху, тогда против часовой. Для определения люфта рейки используем не руки, а рулевое колесо. В остальном процесс выглядит аналогично.

Если даже после регулировки снова на Калине гремит рулевая рейка, тогда ее следует заменить на новую, либо попробовать отремонтировать.

А Вы знаете, чтобы рулевая рейка прослужила дольше, следует вовремя менять пыльники.

Рулевая рейка Калина должна служить, по заверению производителя, 10 лет без поломок. Однако весьма специфические российские дорожные условия вносят в этот срок серьезные коррективы, заставляя автовладельцев периодически проводить такую процедуру, как регулировка рулевой рейки. Кроме того, разнообразные дорожные ямы и выбоины становятся причиной частых поломок системы рулевого управления Лада Калина, что заставляет владельцев данного автомобиля нести дополнительные расходы.

Снятие рулевой рейки Калины

Потребуется: головки «на 10», «на 13», «на 15», «на 17», «на 27», накидной ключ «на 19», пассатижи, монтажная лопатка, молоток, плоская отвертка.

В салоне отвернуть гайку и снять болт крепления нижнего карданного шарнира к валу-шестерне рулевого механизма (рулевой рейки), используя головку «на 13». Если болт будет проворачиваться, удерживайте его ключом «на 13».

В моторном отсеке:

1. Отвернуть гайку верхнего крепления кожуха рулевой рейки с помощью головки «на 10».
2. Отвернуть 2 гайки крепления кожуха рулевой рейки, снизу автомобиля головкой «на 10».
3. Снять кожух.

Вывешиваем переднюю часть автомобиля и снимаем колеса.Чтобы снять рулевую рейку без рулевых тяг, их следует отсоединить:

1. Снять стопорную пластину болтов крепления рулевых тяг, поддевая ее отверткой. Затем отвернуть 2 болта крепления рулевых тяг к рейке.
2. Отвернуть гайки крепления скоб рулевой рейки к щитку передка, используя головку «на 13».
3. Сдвинуть рулевую рейку вперед, выводя вал-шестерню из отверстия щитка передка.
4. Снять рулевую рейку Калины вместе с тягами.

Чтобы снять рулевую рейку вместе с рулевыми тягами, тогда нужно отсоединить наконечники рулевых тяг от поворотных рычагов амортизаторных стоек, для этого:

1. Снять шплинт, используя пассатижи.
2. Отвернуть не полностью гайку крепления шарового пальца, используя накидной ключ «на 19».
3. Ослабить затяжку стяжного болта наконечника рулевой тяги с помощью головки «на 17».
4. Выпрессовываем шаровый палец из рычага, вставив монтажную лопатку между поворотным рычагом и наконечником, отжимая наконечник от рычага, и нанося удары молотком по торцу поворотного рычага.

1. Отвернуть гайку крепления шарового пальца до конца.
2. Вывести шаровый палец из отверстия поворотного рычага.
3. Разжать паз наконечника рулевой тяги с помощью отвертки.
4. Отвернуть наконечник, удерживая регулировочную резьбовую втулку ключом «на 27». Считаем количество оборотов, для того, чтобы при установке завернуть наконечник на такое же количество оборотов. При этом сохраняем положение резьбовой втулки на рулевой тяге. Это поможет приблизительно сохранить прежний угол схождения колес.

Снимаем рулевую рейку Калины вместе с тягами:

Необходимый инструмент

Теперь рассмотрим, какой инструмент понадобится Вам для самостоятельного ремонта рейки. Этот список не менее важен, чем список запчастей, ведь если у Вас не окажется правильного ключа, то ремонт может остановиться на самом интересном месте.

Начнем с самого экзотического и самого важного ключа, от которого ремонт рейки зависит целиком и полностью. Он понадобится Вам в тот момент, когда рейка будет уже снята с машины и перевернув ее Вы увидите гайку упора рейки

Готовясь к ремонту, я засунул фотоаппарат под рейку и сделал пару снимков. И вот что я увидел. Так выглядит гайка упора рейки (вид снизу):

Ключ рейки рулевого механизма бывает двух видов: для рейки 2108 и для рейки 2110. Для рейки 2108 это простой восьмигранник на 17, он нам не подходит. Наш вариант – это восьмигранник на 24, с углублением в центре, именно так выглядит ключ для гайки упора рейки 2110. Скажу сразу, вот такой вариант НЕ покупайте ни в коем случае:

Гайка упора сидит в корпусе довольно плотно, кроме того резьба ее замята при сборке, чтобы она не откручивалась. Такой ключик не способен открутить эту гайку, при первой же попытке он разваливается на части:

Чтобы при снятой рейке не метаться, в поисках решения, сразу покупайте более надежный ключ, в котором нет хлипких сварных соединений. Мне повезло, и в ближайшем магазине я приобрел вот такой добротный ключик, рукоять которого вкручена в головку:

Теперь рассмотрим второй, не менее важный для ремонта рейки, ключ. Мы не станем разбирать детали подвески, и тем самым нарушать ее геометрию. Просто открутим рулевые тяги от рулевой рейки, а при сборке установим их на место, поэтому регулировать развал после ремонта нам не понадобится. Однако рулевые тяги крепятся к рейке довольно мощными болтами, открутить которые обычным ключом Вам вряд ли удастся. Для этого нужна мощная головка на 15 мм и ключ с длинной рукояти около метра.

В моем распоряжении был шарнирный вороток с рукоятью 40 см и полуметровый кусок стальной трубы, послуживший удлинителем.

Третий ключ, который, по моему глубокому убеждению, обязателен для ремонта рейки – это ключ-трещотка, которым несравнимо удобнее откручивать и закручивать гайки крепления рейки к кузову. Дело в том, что гайку нужно прогнать почти по всей длине шпильки, а работать при этом приходится «на ощупь» – места там очень мало. С трещоткой все 4 гайки крепления рейки к кузову, Вы открутите и закрутите за 5 минут, а без нее можно провозиться и час.

Для трещотки необходимо приготовить головки на 10 и на 13, а головка на 15 должна подходить к упомянутому выше воротку. Так же пригодятся накидные ключи на 10 и на 13 (для снятия АКБ и площадки под ней), домкрат, острый нож (срезать хомуты), пара перчаток, фонарь, средних размеров плоская и крестовая отвертки для откручивания стальных хомутов. Для работ в районе педалей понадобится фонарь, а для снятия и установки рейки мне очень пригодилась большая монтировка.

Монтировка, или что-то подобное – просто обязательны, если Вы будете устанавливать рейку без напарника. Я хотел было позвать соседа по гаражу, но осилил данную операцию сам. Однако, вытирая пот со лба, сразу скажу – дело это непростое и лучше позвать соседа заранее.

Вот список использованного в ремонте инструмента:

• • Спецключ для гайки упора рулевой рейки 2110
  • Большой шарнирный вороток (для головки на 15)
  • Ключ трещотка средний (для головок на 10 и на 13)
  • Головки на 10, 13 и 15
  • Накидные ключи на 10, 13 (не обязательно).
  • Нож
  • Отвертка плоская и крестовая
  • Домкрат
  • Фонарь
  • Большая монтировка

Ремонт, цена

Подтяжка — это достаточно простой и быстрый путь, но часто это бывает только частичное, временное решение проблемы. Ведь появление люфта может быть вызвано разными причинами — может быть повреждён пыльник, могут протечь прокладки и мало ли что ещё, то есть велика вероятность, что рулевая рейка работает насухую. В этом случае есть риск, что через небольшое время после подтяжки она может просто заклинить. Поэтому дефектовка рейки будет весьма кстати, хотя бы внешний осмотр, он позволит убедиться в том, что не повреждены пыльники и гофрированный кожух.

Если есть подозрения на необходимость ремонта, взвесьте, сможете ли вы осилить его самостоятельно. Приготовьтесь к тому, что целый день вам придётся провести в интересных позах, к тому же для выполнения некоторых операций вам понадобится помощник. А знаете ли вы, как установить рейку так, чтобы руль встал ровно? Если нет, то рискуете попасть на повторную работу по установке.

Альтернатива — СТО. За ремонт с вас там возьмут в районе 3500 рублей, 200 рублей стоит ремкомплект и ещё 200 уйдёт на пыльники и прочее.

Самый лёгкий вариант — купить новую рейку, это в комплекте с тягами порядка 6000 рублей, есть, конечно, рейки с наворотами ( короткоходные, спортивные и пр.), эти стоят порядка 10000 рублей, выбор за вами.

Любите и уважайте вашу рулевую рейку и она ответит вам тем же!

Снятие рулевой рейки Калины

Перед тем, как снимать рулевую рейку с Калины, я загнал машину в гараж капотом к дверям, и немного сместил переднюю часть вправо, оставив слева свободное пространство, чтобы без проблем вынуть рейку через проем в арке левого переднего колеса. В идеале, слева от переднего левого колеса должен быть хотя бы метр свободного пространства.

Руль сразу поставьте прямо. Переднее левое колесо можно сразу приподнять, хотя можно сделать это и позже. Необходимым является только поднятие левого переднего колеса, а нужно это для того, чтобы достать рейку через проем между аркой колеса и моторным отсеком. Теперь открываем капот, отверткой ослабляем хомуты воздуховода между воздушным фильтром и двигателем, снимаем воздуховод, а свободные теперь отверстия, на время ремонта, затыкаем чистой тряпкой. Далее снимаем аккумулятор (накидные ключи на 10 и на 13 мм) и площадку под аккумулятором (ключ на 13 мм).

Внимание! Чтобы не сломать ключ-трещотку, не рекомендуется срывать с его помощью сильно затянутые болты!

Когда площадка откручена, оказывается, что к ней снизу прикреплены два провода. Их необходимо освободить, а поможет нам в этом ключ на 10 мм. Вот как выглядит крепление уже без проводов:

Чтобы не повредить провода и разъемы РХХ и ДПДЗ, их рекомендуется сразу отсоединить.

Теперь очень важный момент! Прямо сейчас обработайте 4 шпильки крепления рейки к кузову «вэдешкой» или керосином — пусть резьба отмокает. Может оказаться, что гайки прикипели (приржавели) и тогда Вы без труда можете свернуть шпильку, вырвав ее из кузова. В этом случае Вам обеспечена настоящая проблема, по сравнению с которой обычный ремонт рейки – просто цветочки. Кстати, если есть возможность, облейте эти гайки «вэдешкой» или керосином еще за пару дней до ремонта.

Для удобства работы, откручиваем верхнюю гайку крепления термозащиты к кузову, а саму термозащиту слегка отгибаем в сторону двигателя.

Вот теперь можно снимать стопорную пластину с болтов внутренних наконечников рулевых тяг. Этот стопор предотвращает откручивание болтов. Вставляем плоскую отвертку между стопором и соединяющей болты пластиной и сдвигаем пластину со шляпок болтов.

Когда стопор с болтов снят, можно их откручивать, вот здесь-то нам и пригодится мощный ключ с длинной рукоятью и с головкой на 17 мм. Лично мне удалось сдвинуть болты с места, лишь усилив рукоять полуметровой стальной трубой. После откручивания болты надо вынуть, а рулевые тяги просто положить вниз на термозащиту.

Продолжаем демонтаж рейки с автомобиля. В первую очередь закляните в салон, под педали

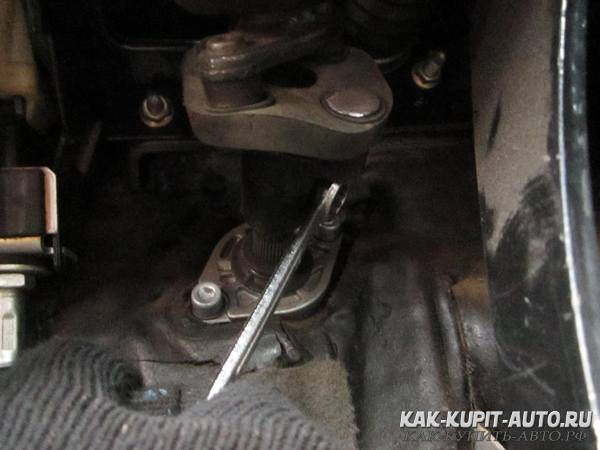

Пока руль стоит прямо, обратите внимание, где находится болт фланца и как расположена проточка на валу, рулевой рейки. Именно так распложены болт и проточка при прямом положении руля, именно так их надо будет поставить при установке рейки на автомобиль

Рекомендую сделать отметки на валу и фланце, например маркером, и даже сфотографировать их. Позже все это поможет Вам установить рейку так, чтобы при движении по прямой руль находился в среднем положении.

Теперь поверните руль на четверть оборота вправо и накидным ключом на 13 мм полностью открутите, и достаньте из отверстия болт фланца рулевой рейки

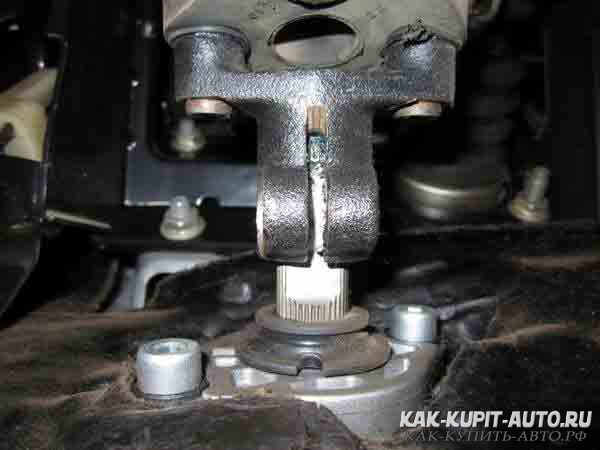

Еще раз обратите внимание на положение прорези фланца и проточки на валу рулевой рейки. При сборке надо будет вернуть их в исходное положение

Внимание! Теперь самый ответственный момент. Вы должны открутить гайки с четырех шпилек, которые крепят рулевую рейку к перегородке между салоном и моторным отсеком, но сделать это надо очень аккуратно

Не забывайте: шпильки очень слабо держатся за кузов и даже при небольшом усилии могут отломиться.

Еще раз обработайте резьбу керосином или WD-40 и начинайте откручивать гайки ключом-трещоткой, при этом держа ключ буквально двумя пальцами. Надеюсь, Вам удастся сдвинуть с места, а затем и открутить все гайки, не повредив ни одну из шпилек. Если же Вы переусердствовали, то Вам придется найти болт, аналогичный шпильке, но подлиннее, просверлить отверстие в салон и вставить его изнутри. Возвращаемся в салон и мощной отверткой выдвигаем вал рулевой рейки из фланца.

Рейка должна отсоединиться от рулевой колонки и вывалиться в моторный отсек, если этого не происходит, то ей можно слегка помочь: в моторном отсеке, используя монтировку, отжать рейку от моторного щита.

Доставать рулевую рейку будем через проем над левым колесом, поэтому левую переднюю часть автомобиля необходимо поднять домкратом. Колесо откручивать не надо, да и поднимать высоко тоже нет необходимости, главное, чтобы проем оказался выше колеса. Вытаскиваем рулевую рейку вот таким образом:

Когда требуется регулировка рулевого механизма в Калине всех годов выпуска

Как ремонтировать рулевой механизм? Все что потребуется, так это регулировка рулевой рейки. На обычной Лада Калина отрегулировать рейку можно без проблем самостоятельно, а вот на спортивной версии авто не все так просто, и скорее придется обратиться к специалистам.

Причины, которые могут побудить ремонтировать рулевой механизм:

• Когда втулка изношена сильно в месте где она стыкуется с рулевыми тягами и непосредственно рейкой;
• Крепеж рулевой рейки ослаб;
• Плохо отрегулированы зацепления пары;
• Сильный износ шестерни;
• Сильны износ рулевых реек.

Непосредственно подтяжка рулевой рейки в большинстве своемтребуется, дабы убрать или хотя бы сократить люфты, имеющиеся в системе управления направлением движения авто.

Такая манипуляция заметно поможет повысить управление машиной при разнообразных погодных и даже дорожных условиях. Подтянуть рейку в некоторых случаях требуется если она была изначально неправильно настроена. В таком случае требуется ослабить затяжку винта, которым и выполняется регулировка. После этой манипуляции руль начинает двигаться легче, и управление автомобилем становится нормальным.

Помимо регулировки, когда выявлены затруднения в работе механизма, его можно смазать. У российской Лада Калина имеется как и у любого другого авто руководство эксплуатации, в котором указано, как правильно осуществить смазку и как подтянуть рулевую рейку. В таком официальном руководстве вы найдете описание устройства самой рейки, а также рекомендованный заводом тип используемой смазки.

А вот самостоятельно каждый сможет устранить стуки и даже люфты, при необходимости ослабить или же подтянуть рейку. В данном случае вам не потребуется демонтировать рулевой механизм. Однако, если вы понимаете, что не справитесь, то лучше получить консультацию у специалиста. Или следовать строго по инструкции, которую мы приведем ниже.

Рулевая рейка ЛАДА Калина: ремонт

После осмотра конструкции, исходя из характера повреждений, осуществляем следующие действия по ремонту.

Если причиной стало ослабление прижимной пружины рейки – необходимо подтянуть пружину, установив корректный зазор между рулевой рейкой и шестерней вала.

В этом случае рейка фиксируется в среднем положении, достается резиновая заглушка, в отверстие регулировочной гайки упора помещается индикатор (до упора рейки). Регулируем вал-шестерню, проверяя индикатором, чтобы длина перемещения упора не превышала 0,5 мм.

Если же проблема в электроусилителе — необходимо подтянуть зажимную гайку. Если вы осуществляете подобный ремонт без демонтажа рейки, в идеале, нужно загнать авто на яму. Подтягиваем гайку снизу по часовой стрелке, сверху – против часовой.

Закончив все необходимые действия, проведите профилактический осмотр сальника и смазку рулевых тяг, пыльников и др. элементов.

Всего просмотров: 447 За сегодня: 2

• Peugeot
  • 206
  • 307
  • 308
• Renault
  • Duster
    • Двигатель и его системы
    • Кузов и система отопления
    • Трансмиссия
    • Общее
    • Тормозная система
    • Подвеска
    • Электрика
  • Kaptur
    • Двигатель и его системы
    • Кузов и система отопления
    • Общее
    • Подвеска
    • Тормозная система
  • Logan
    • Двигатель и его системы
    • Общее
    • Кузов и система отопления
    • Подвеска
    • Тормозная система
    • Трансмиссия
    • Электрика
  • Megane
    • Двигатель и его системы
    • Комплектации
    • Кузов и система отопления
    • Топливо и ГСМ
    • Тормозная система
    • Трансмиссия
    • Ходовая
    • Электрооборудование
  • Symbol
• Lada
  • Granta
    • Двигатель и его системы
    • Общее
    • Кузов и система отопления
    • Электрика
    • Тормозная система
    • Подвеска
    • Трансмиссия
  • Largus
    • Двигатель и его системы
    • Кузов и система отопления
    • Общее
    • Подвеска
    • Тормозная система
    • Трансмиссия
    • Электрика
  • Kalina
    • Двигатель и его системы
    • Кузов и система отопления
    • Общее
    • Подвеска
    • Тормозная система
    • Трансмиссия
    • Электрика
  • Vesta
    • Двигатель и его системы
    • Общее
    • Тормозная система
  • Priora
  • 2112
    • Двигатель и его системы
    • Кузов и система отопления
    • Общее
    • Подвеска
    • Тормозная система
    • Трансмиссия
    • Электрика
  • 2114
    • Двигатель и его системы
    • Кузов и система отопления
    • Общее
    • Подвеска
    • Тормозная система
    • Трансмиссия
    • Электрика
• Fiat
• Chevrolet
  • Aveo
  • Cobalt
  • Lacetti
  • Lanos
  • Niva
• Сервисы
  • Проверка комплектации по ВИН-коду Ситроен и Пежо
  • Код разблокировки магнитолы
  • Вопрос специалисту!
  • Расчёт окупаемости газового оборудования
  • Составление договора купли-продажи
• Эксплуатация
• ПДД
• О проекте

CarFrance.ru » Lada » Kalina » Подвеска » Ремонтируем рулевую рейку с электроусилителем на Лада Калина своими руками

Установка рейки

Через проем левого колеса возвращаем рулевую рейку в моторный отсек, устанавливаем на свое место уплотнитель и начинаем самую сложную операцию – установку рейки на автомобиль.

В идеале, один человек должен прижимать рейку к моторному отсеку, в то время как другой будет соединять ее с фланцем рулевого вала. Я делал без помощника, поэтому слегка наживил гайки крепления рейки к кузову и прижимал рейку к кузову вот таким рычагом:

Не без труда я установил вал рулевой рейки и фланец в исходное положение (рисунок слева), но это во второй раз, а в первый я неверно совместил рейку и червячный Вал (рисунок справа).

После первой сборки рейки, болт фланца при прямом положении руля не вошел в выемку на валу, поэтому, пытаясь его закрутить, я еще и повредил на нем резьбу. Пришлось заменить болт, а рейку еще раз перебрать.

Как только ось и шлицы вала рулевой рейки у Вас будут совмещены с фланцем рулевой колонки, Вы можете прикручивать рейку к кузову. Здесь нам снова поможет ключ-трещотка, но помните, что прилагать излишнее усилие – недопустимо. Держите ключ, буквально двумя пальцами.

Когда вал станет на свое место, при повернутом на 45° вправо руле, выглядеть все это будет примерно вот так:

Чтобы фланец полностью наделся на вал рулевой рейки, можно взяться за рулевое колесо и толкнуть его от себя. Получится вот так:

После этого, надо закрутить стяжной болт фланца, но сделать это надо рукой, без использования ключей, чтобы не повредить резьбу болта, если он почему-то не попал в выемку на валу.

Резьбу стяжного болта очень легко повредить, поэтому закручивать его надо без использования ключа – руками


Признаюсь, сам я этого не предусмотрел, а потому запортил этот болт и поехал покупать новый. Ездить без этого болта, по идее, нельзя, но я заменил его более тонким ботом с гайкой и так доехал до магазина, а вообще, с рулевым управлением лучше не шутить. Если что, покупайте болт крепления шаровой опоры от классики – он точно подойдет.

Итак, если Вы толкнули руль от себя, то между рулем и накладкой рулевой колонки не останется зазора. Так оставлять нельзя, потому что при поворачивании руля, все это добро будет скрипеть.

Сейчас болт должен от руки легко вкрутиться во фланец, примерно, до такого состояния.

Напоминаю: ключом пока затягивать не надо. Все делаем руками в перчатках. Теперь, когда болт закручен, но еще не затянут, тянете руль на себя, он выдвинется примерно на сантиметр и возникнет зазор:

Отлично! Теперь можно затягивать болт накидным ключом на 13 – резьбу Вы теперь не повредите.

Итак, к этому моменту, рейка у Вас уже прикручена к кузову. Рекомендую Вам, выступающую резьбу четырех шпилек крепления к рейки к кузову, слегка смазать литолом. Это позволит избежать проблем при будущем возможном демонтаже рулевого механизма.

Если руль повернут, то возвращаем его в положение «прямо» и прикручиваем к рейке рулевые тяги. Большие болты на 17, которыми тяги крепятся к рейке, затягиваем тем же «метровым» ключом и достаточно сильно.

Сверху надеваем стопорную пластину. Сделать это надо обязательно, иначе болты могут и открутиться.

Теперь самое время еще раз проверить рейку на стуки. Для этого надо взяться за рулевую тягу и подергать ее вверх-вниз. Если все хорошо, то при такой проверке не должно быть никакого стука, рулевые тяги должны быть абсолютно неподвижны.

Далее прикручиваем термозащиту, подключаем разъемы РХХ и ДПДЗ, устанавливаем площадку под аккумулятор и фиксируем к ней снизу два провода, а на площадку устанавливаем саму АКБ. Не забыв вынуть тряпки (если они были), устанавливаем воздуховод между воздушным фильтром и двигателем, затягиваем все хомуты отверткой.

Рулевой механизм

Рулевой механизм реечного типа является самым распространенным узлом управления транспортным средством для легковых авто. Главные детали такого механизма — это шестеренка и рулевая рейка.

Шестерня крепится на вал рулевого колеса и находится всегда в зубчатом зацеплении рейкой. При вращении руля, вращается рулевая колонка, вращается шестеренка, закрепленная на ней, шестерня приводи в движение рейку, которая толкает рулевые тяги и поворачивает колеса.

Схема рулевого реечного механизма1-чехол; 2-владыш; 3-пружина; 4-палец шаровый; 5-шарнир шаровый; 6-упор; 7-рейка рулевая; 8-шестеренка.

Как видно по схеме, конструкция механизма рулевого управления автомобилем проста, но она чувствительная к вибрациям во время движения по неровной дороге.1-наружный наконечник рулевой тяги; 2-резьбовая втулка; 3-внутренний наконечник рулевой тяги; 4-защитный колпак правый; 5-рулевой механизм; 6-вал-шестерня; 7-картер рулевого механизма; 8-защитный колпак левый; 9-стопорная пластина болтов крепления рулевых тяг; 10-соединительная пластина; 11-труба картера.

Реечный рулевой механизм устанавливают на переднеприводные авто. На автомобиле Лада Калина рулевая рейка помещена в алюминиевый корпус (картер). Шестерня здесь применяется косозубая и, соответственно, на рейке зубья имеются косые зубья. Угол поворота руля 720 градусов, то есть 2 полных оборота: один оборот на право до упора, второй оборот налево до упора.

На рулевых механизмах для машин Ваз Лада Калина устанавливаются рулевые реечные механизмы с разным передаточным числом.

Для обычных автомобилей устанавливается рулевое устройство с передаточном числом 4,02.

Износ деталей рулевого механизма увеличивается, если нет защиты от пыли, воды и грязи. В Калине детали рулевого устройства защищены сверху капотом, снизу поддоном, но при эксплуатации в агрессивной манере, вода, соли, грязь все же попадают на рулевую колонку.
