Наконечник рулевой тяги

Винтовые съемники.

Усилие в таких видах съемников создается за счет ввинчивания болта в их корпус: корпус инструмента надевается на проушину шаровой опоры, болт упирается в палец и при закручивании выпрессовывает тот из его посадочного места.

Данные виды съемников достаточно компактны, поэтому считаются универсальными, то есть подходящими к любому авто, хотя наиболее популярны такие механизмы среди обладателей ВАЗов.

Рассмотрим, как сделать съемник шаровых опор своими руками на примерах винтовых вариантов.

Вариант №1 – винтовой разжимной.

1. Возьмите 7-сантиметровый 4-х или 6-гранный прут с гранями под ключ на 17 либо 19.
2. С помощью сверлильного танка сделайте внутри его корпуса отверстие и нарежьте резьбу под болт М8.
3. Вкрутите данный болт в подготовленное для него отверстие. Съемник готов.

Как он работает, объясним на примере выпрессовки верхней шаровой опоры «семерки».

1. Выкручиваем стопорную гайку. Выкручиваем, но не снимаем.
2. Между пальцами опор устанавливаем сделанный съемник, болт в нем закручен до упора и упирается шляпкой в палец, который нужно выпрессовать.
3. Берем 2 ключа: одним удерживаем корпус съемника, вторым раскручиваем его болт. Раскручиваем до тех пор, пока палец опоры не выпрессуется с гнезда.

При необходимости демонтажа нижней шаровой, все действия проделываются аналогичным образом, только с перевернутым съемником.

Вариант №2 – винтовой Г-образный.

1. Возьмите 15-17-сантиметровый круглый металлический прут с диаметром 10 или более мм. С помощью тисков и молотка согните его буквой «Г» (длина короткого плеча должна ровняться 5 см).
2. На длинном плече заготовки нарежьте резьбу и подберите к ней гайку.
3. Возьмите металлическую пластину толщиной в полсантиметра и прорежьте в ней отверстие под палец опоры по технологии съемника-клина (она будет приведена ниже).
4. На утолщенной части клина, напротив прореза, сделайте отверстие под Г-образную заготовку и вденьте в нее длинную часть прута, только после этого накрутите на «усовершенствованный» прут гайку. Сильно не закручивайте – клиновидная пластина должна иметь хороший ход.

1. Вставьте пластину в щель между проушиной и опорой. Короткое плечо Г-образного элемента при этом должно упираться в палец.
2. Начните закручивать гайку и делайте это до тех пор, пока палец не будет выдавлен.

Вариант №3 – винтовой съемник шаровых опор, изготовленный из уголка.

1. Возьмите 7-8-сантиметровый металлический уголок, толщиной в полсантиметра, можно чуть меньше.
2. С одной из сторон сделайте распил, этим распилом инструмент будет крепиться к проушине.
3. Из пластин металла, равных по толщине металлу уголка, вырежьте 2 одинаковых треугольника и приварите их по бокам уголка.
4. Возьмите гайку на 17, подберите к ней длинный болт, приварите к этой гайке с двух сторон проставки, они в будущем помогут расположить болт съемника на одной оси с пальцем опоры.

Далее всю эту конструкцию приварите к уголку перпендикулярно прорезу так, чтобы отверстие гайки находило прямо напротив пропила.

1. Вкрутите болт в зафиксированную гайку и осуществите отжим пальца по технологии, описанной выше (в других видах винтовых съемников).

Как видите, для создания съемника шаровых опор можно использовать практически все подручные материалы, главное, понять принцип работы, в помощь вам чертеж:

Выбор рулевых наконечников

40–50 тыс.км – это отметка, на которой обычно стоит произвести замену рулевых наконечников, так как они являются расходным материалом. Иногда качество наконечников оставляет желать лучшего, из-за чего их замену приходиться проводить раньше запланированного ТО, особенно в отечественных автомобилях.

Так, на автомобилях ВАЗ замена рулевых наконечников производится каждые 15–20 тыс.км, но периодичность замены так же зависит от производителя запчастей. Существуют ремонтируемые наконечники, но их ремонт требует большого опыта и квалификации, и выполняются исключительно профессионалами.

Чрезвычайно важно заменять рулевые наконечники попарно! Замена лишь с одной стороны не допустима, так как данные элементы выходят из строя почти одновременно. Комплект ключей и специальный съёмник – это то, что необходимо при замене рулевого наконечника

Съёмник позволяет отделить наконечник от ступицы. Если его нет, то часто автовладельцы просто ослабляют гайку, которая скрепляет наконечник и ступицу, а затем сильными и резкими ударами молотка выбивают наконечник. Но существует риск повреждения элементов подвески и кузова

Комплект ключей и специальный съёмник – это то, что необходимо при замене рулевого наконечника. Съёмник позволяет отделить наконечник от ступицы. Если его нет, то часто автовладельцы просто ослабляют гайку, которая скрепляет наконечник и ступицу, а затем сильными и резкими ударами молотка выбивают наконечник. Но существует риск повреждения элементов подвески и кузова.

Предназначение и конструктивные особенности

Данная деталь выполняет важнейшую функцию – передачу двигательного усилия в цепочке «рулевая колонка-управляемые колеса» между деталями с изменяемым углом соприкосновения. Поэтому наконечник рулевой тяги выполняется в виде шарнирного элемента, имея в конструкции подвижные части. Зависимо от типа и особенностей автомобильной системы управления, в одной машине встречается от четырех до шести наконечников.

Рулевые наконечники в подавляющем большинстве автомобилей отличаются предельной простотой, что обеспечивает высокий уровень их надежности. В целом, данная деталь состоит из восьми основных частей, это:

• корпус, в который встроена полуось;
• шаровый палец, на котором нарезана резьба;
• вкладыш, чаще всего из тефлона, предназначенный для фиксации и ограничения перемещения шарового пальца;
• крышка, которой закрывается корпус устройства, что предотвращает попадание внутрь мусора, способного повредить наконечник;
• чехол из неопрена, который защищает механизм от посторонних предметов со стороны пальца;
• кольцо, с помощью которого чехол фиксируется на пальце;
• пружина, которой чехол крепится к корпусу;
• гайка для пальца.

Практически все рулевые наконечники имеют одинаковую конструкцию, различаясь преимущественно размерами и материалами, из которых изготавливаются их детали.

Особенности эксплуатации наконечников рулевых тяг

Если вы хотите, чтобы качество и состояние рулевого наконечника было положительным, уделяйте ему особое внимание, потому что, если он начнет разрушаться, связь рулевого управления и колес может потеряться, а во время езды это является недопустимым. В процессе работы наконечник испытывает постоянную нагрузку

На него с разных сторон воздействуют различные силы. По этой причине рекомендуется производить регулярный осмотр наконечников

В процессе работы наконечник испытывает постоянную нагрузку. На него с разных сторон воздействуют различные силы. По этой причине рекомендуется производить регулярный осмотр наконечников.

Если вы ощутили, или вам кажется, что рулевые наконечники износились или получили в процессе эксплуатации какую-либо неисправность, прислушайтесь к работе нижней части вашего автомобиля. О том, что с ними происходит что-то не то, сигнализируют следующие симптомы: происходит биение руля, увеличивается свободный ход рулевого колеса, изменяются усилия в момент поворота руля и т.д. То есть, невооруженным глазом можно заметить, что симптомы нарушения рулевой тяги напрямую отражаются на рулевом колесе.

Причинами неисправностей могут стать: разрыв пыльника и проникновение в шарнирное соединение жидкости или грязи. Смазка медленно выходит сквозь прореху в пыльнике и вымывается жидкостью, а грязь, попадая в шарнир, действует как абразив и сокращает ресурсы узла.

В качестве материала защитного кожуха выступает морозоустойчивая резина, имеющая хорошую эластичность.

При обнаружении нарушения целостности защитного чехла наконечника нужно непременно избавляться от этой неисправности – заменяйте пыльник и не дожидайтесь, пока деталь будет уже изношена.

Когда вы снимете рулевой наконечник для того, чтобы его восстановить или заменить, после чего, устанавливая его на место, выполните проверку заводских характеристик схождения или развала колес, потому что все проделанные манипуляции с наконечниками сбивают общие настройки.

Advertisement

Особенности замены наконечников рулевых тяг на Ладе Калине

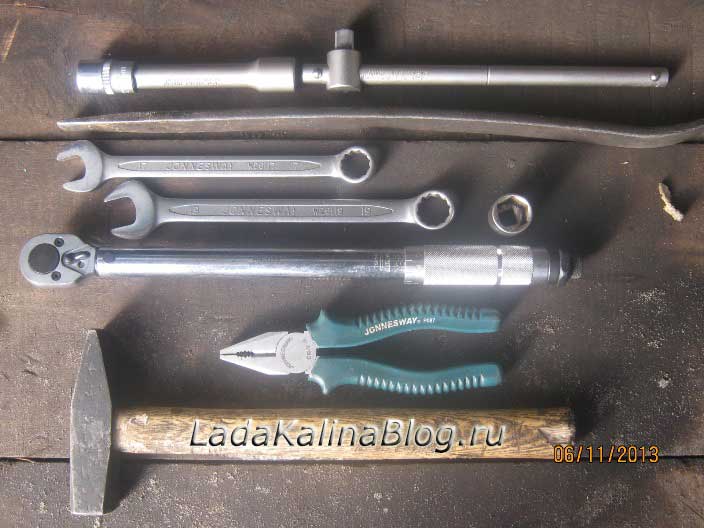

Для начала приведу перечень инструментов, который понадобится для выполнения данного вида ремонта. Сразу скажу, что от руководства, которое написано «Третьим Римом» эта информация немного отличается, наверное они ошиблись. Вот что нужно:

• Баллонный ключ
• Домкрат
• Рожковые ключи на 17 и 19
• Плоскогубцы
• Динамометрический ключ (при затяжке)
• Монтировка и молоток (вместо съемника, если такового нет)

Для тех, кто любит все смотреть в живую, решил сделать видео ролик, где наглядно все показал:

А ниже будет представлен пошаговый фото отчет по проделанной работе, если вдруг видео не будет отображаться.

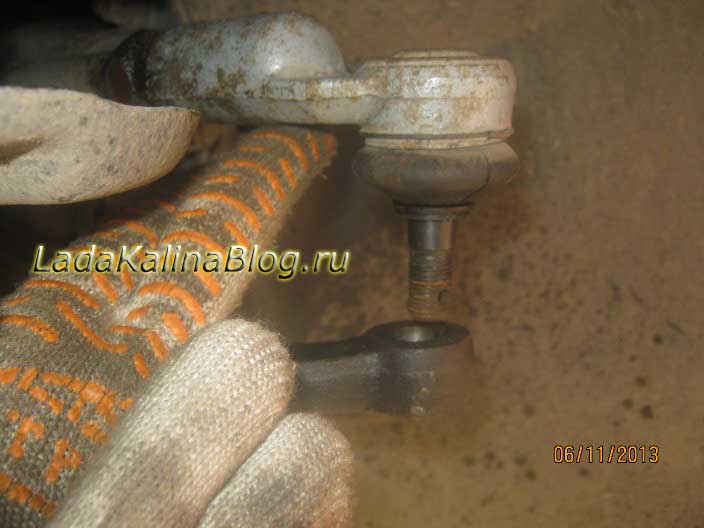

Сначала срываем болты крепления колеса и поднимаем машину домкратом, ту сторону, где собираемся ремонтировать. Затем снимаем колесо и обязательно наносим проникающую смазку на все резьбовые соединения наконечника: на палец и болт стяжки. Еще один момент, при выполнении процедуры с левой стороной, выворачиваем руль вправо до конца, соответственно при замене справа — выкручиваем до упора влево. Так удобнее будет работать.

Затем откручиваем стяжной болт, не обязательно до конца, главное, чтобы резьба стала свободнее. Находится этот болт в месте, которое показано на фото:

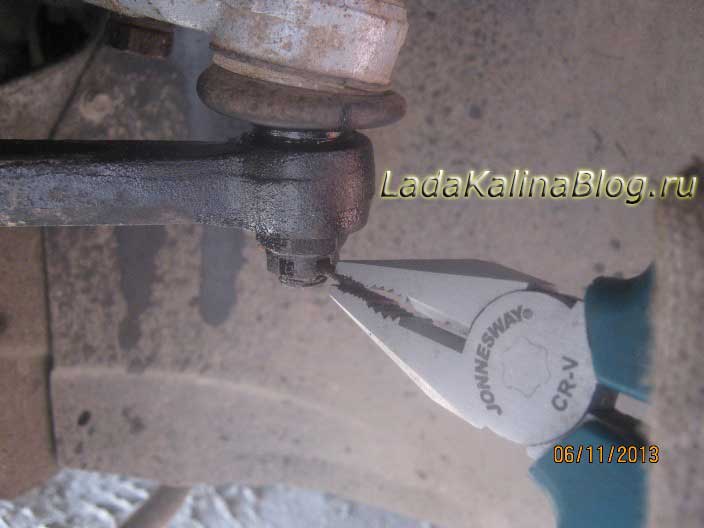

Затем выпрямляем шплинт нижний гайки наконечника, и плоскогубцами вынимаем его:

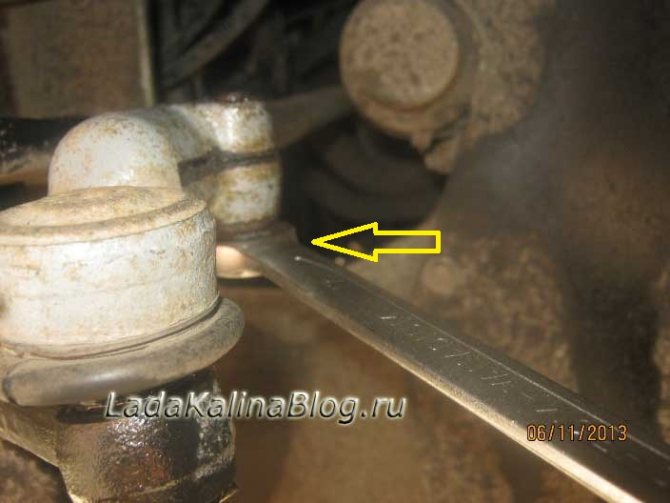

После чего можно откручивать гайку накидным ключом или рожковым:

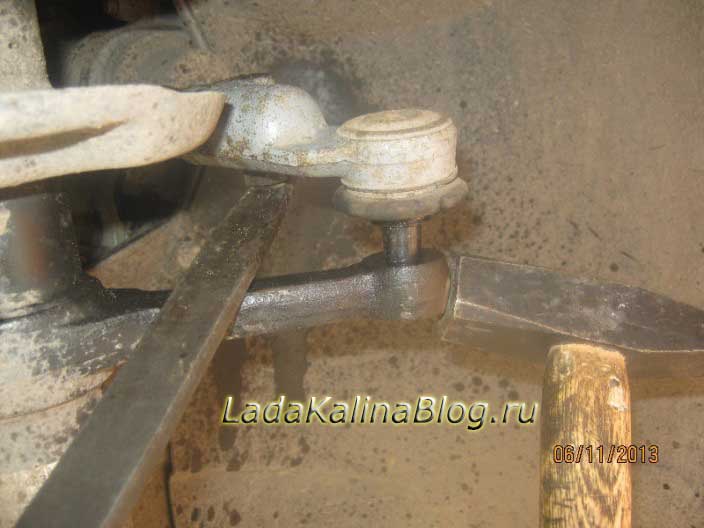

Далее берем монтировку, если нет специального съемника, и вставляем ее между поворотным рычагом стойки и наконечником. Нажимаем посильнее, как бы стараясь приподнимать наконечник вверх и в это время молотком бьем по поворотному рычагу именно в том месте, где сидит палец. Более наглядно это показано на фотографии:

После нескольких сильных ударов молотка и под воздействие рычага от монтировки, рулевой наконечник должен выскочить из отверстия поворотного рычага, что и показано уже выше.

Затем берем за наконечник и поднимаем его вверх, тем самым окончательно освобождая:

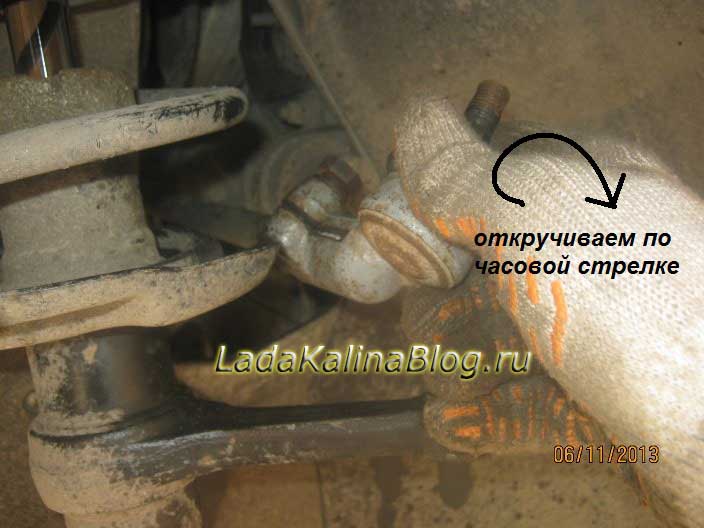

Теперь можно его выкручивать из рулевой тяги

Обратите внимание, что крутить необходимо по часовой стрелке

У меня получилось 23,5 оборота слева и 21,5 оборот с правой стороны. У вас данные могут отличаться.

Результат проделанной работы получился следующий:

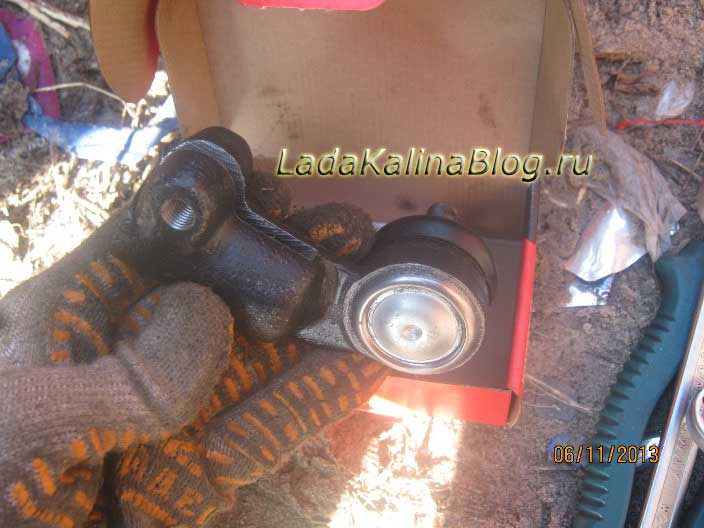

Теперь берем нужный в данном случае новый наконечник (правый и левый отличаются!) и закручиваем его против часовой стрелки с тем количеством оборотов, которое было при отворачивании.

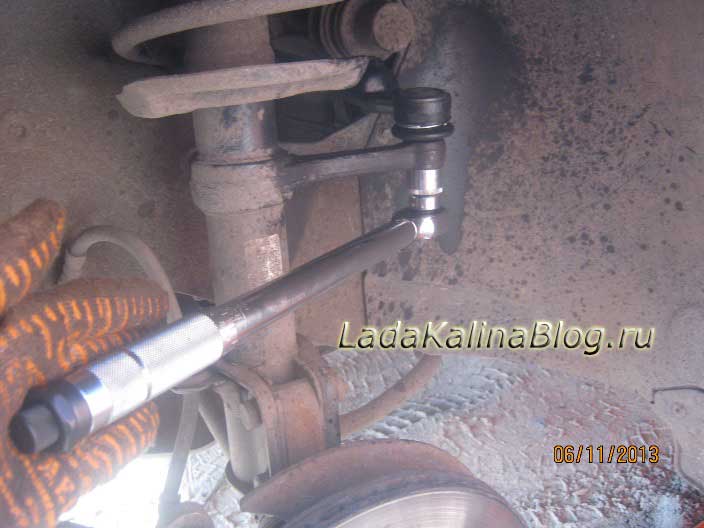

Закручиваем на место стяжной болт, а вот гайку крепления наконечника к поворотному рычагу стоит затягивать с определенным моментом. В очередной раз мне пригодился мой динамометрический ключ Ombra, который довольно долго лежал без дела. Момент затяжки этого соединения должен быть в пределах от 27 до 33 Нм. Я завернул до 70 Нм по руководству от Третьего Рима, за что им «огромное спасибо», косяки на каждой странице в ихней книге! После чего пришлось ослаблять, когда проверил в других источниках.

Не забываем вставить контрящий шплинт в отверстие пальца и загнуть его края. Вот и вся замена, конечный результат которой показан на картинке ниже:

Трапеция Ваз 2107, замена рулевых тяг и наконечников (Видео)

Рулевая трапеция ВАЗ 2107 (совокупность рулевых тяг и наконечников) обеспечивает поворот передних колес, передавая усилие от рулевого редуктора поворотным кулакам. Поломка рулевых наконечников и тяг трапеции может привести к аварии, поэтому необходимо контролировать их состояние и своевременно производить замену. Для этого можно обратиться на специализированную СТО или выполнить работу самостоятельно. Как определить, исправны ли рулевые наконечники и каким образом проводится их замена? Этим вопросам посвящена статья.

Где находится трапеция ВАЗ 2107

Рулевые тяги и наконечники находятся внизу моторного отсека (скорее под ним), ближе к перегородке между салоном автомобиля и подкапотным пространством. Чтобы увидеть рулевые наконечники, подсоединенные к поворотному кулаку, нужно вывернуть руль до упора.

Рулевая трапеция состоит из средней и двух боковых рулевых тяг, а также шести рулевых наконечников (шарниров).

Признаки неисправности рулевой трапеции ВАЗ 2107

Определить, что рулевые наконечники ВАЗ 2107 изношены можно по таким признакам:

• увеличенный люфт руля;
• стуки в рулевом управлении;
• ускоренный или неравномерный износ покрышек.

Причиной последнего также могут быть погнутые рулевые тяги. Кроме этого, их деформация приводит к уводу автомобиля с прямой траектории.

Похожие явления наблюдаются при износе других элементов передней подвески и неправильно отрегулированных углах развала и схождения колес. Поэтому прежде чем менять тяги и наконечники, необходимо убедиться, что причина кроется в них. Чтобы проверить наконечники и рулевые тяги ВАЗ 2107, необходимо обеспечить доступ к авто снизу — поднять на подъемнике либо установить над смотровой ямой.

Осмотр лучше начать с рулевых наконечников. Проверить состояние пыльников, которые не должны иметь разрывов и трещин. Допустимый люфт шарниров наконечников — 1,5 мм. Если слышны стуки, когда наконечник дергают вверх и вниз, он подлежит замене.

В отличие от наконечников, рулевые тяги практически не изнашиваются. Они могут лишь погнуться в результате аварии или при сильных ударах в подвеску (например, при попадании автомобиля в дорожную яму на значительной скорости).

Необходимые инструменты

Чтобы поменять рулевые тяги или трапецию в сборе, понадобятся такие инструменты:

• набор накидных или рожковых ключей;
• пассатижи;
• съемник для рулевых тяг.

Последний пункт крайне важен. Без съемника демонтировать рулевые тяги если не невозможно, то крайне тяжело. Есть несколько типов съемников, позволяющих демонтировать рулевые наконечники. Лучше приобрести универсальный съемник, позволяющий снимать рулевые и шаровые наконечники на автомобилях различных марок.

Замена рулевых тяг ВАЗ 2107

В зависимости от количества наконечников и тяг, подлежащих замене, следует определиться — покупать и менять детали отдельно или заменить рулевую трапецию в сборе. Трапеция ВАЗ 2107 в сборе устанавливается проще и обходится дешевле, чем покупка деталей по отдельности.

Работы надо проводить, подняв машину на подъемнике или установив на смотровую яму. Тяги с левой и правой стороны меняются примерно одинаково. Порядок замены такой:

• Поднять автомобиль домкратом (если работа ведется на подъемнике) и снять переднее колесо, расположенное с той стороны, с которой будет производиться замена тяги.
• Выпрямить и вытащить шплинт, предотвращающий откручивание гайки рулевого наконечника.
• Ключом на 22 открутить гайку, фиксирующую палец рулевого наконечника.
• Установить съемник рулевого наконечника.
• Проворачивая гайку или болт съемника (в зависимости от конструкции) выдавить палец рулевого наконечника из поворотного кулака.

• Расшпринтовать и выкрутить гайку второго пальца наконечника.
• С помощью съемника или молотка выпрессовать второй палец из промежуточного шарнира.
• Снять рулевую тягу.
• Установить новую тягу.
• Затянуть и зашплинтовать гайки на пальцах тяги.

Таким образом производится замена рулевых тяг ВАЗ 2107. При замене трапеции в сборе достаточно отстыковыть тяги от поворотных кулаков колес и рычага рулевого редуктора, что займет меньше времени и потребует меньше усилий.

Рулевые наконечники крепятся к тягам через специальные втулки, позволяющие регулировать их длину. Таким образом устанавливается угол схождения передних колес. При замене рулевых тяг или трапеции этот угол непременно будет нарушен. При установке новых тяг и наконечников надо позаботиться о том, чтоб их длина соответствовала старым. Для этого необходимо измерить их параметры перед демонтажем. Это позволит минимизировать нарушение угла схождения колес и спокойно доехать до СТО, где специалисты на специальном оборудовании проведут тщательную регулировку.

semerkavaz.ru

Какому пыльнику рулевого наконечника отдать предпочтение

Для произведения осмотра стоит загнать свой автомобиль на эстакаду или же смотровую яму. Вполне можно обойтись и использованием домкрата, если доступа к смотровой яме нет. Последовательность действий такая:

1. Тряпкой очистите детали от грязи;
2. Осмотрите места крепления;
3. Внимательно осмотрите пыльник рулевого наконечника. Покрытый трещинами пыьник однозначно нужна менять;
4. Попросите помощника прокрутить рулевое колесо и наблюдайте работу наконечника. Если он переместился по длине оси пальца на расстояние большее чем 1,5 миллиметра, то можно говорить о наличии люфта.

Если рулевой наконечник имеет люфт, то его нужно заменить как можно скорее. Пыльники являются расходными материалами, так что при наличии малейших повреждений их можно смело менять на новые.

Отметим также, что первичную диагностику можно проводить не только на приподнятом автомобиле, но и при снятых или вывешенных колесах. Это справедливо для проверки шаровых опор, стабилизатора и подшипников. Однако для получения полной картины все равно стоит внимательно осмотреть днище авто и элементов рулевого управления в частности.

Отдельный вопрос: как же выбрать пыльник наконечника? Если уточнить совместимость пыльника со своим автомобилем, что, опять же, проще всего пользуясь возможности всемирной паутины, то остается лишь выбрать материал изделия и отдать предпочтение конкретному производителю. О материалах стоит знать следующее:

• Резина дешевый и износостойкий материал. Сегодня с ней научились работать практически все производители. Вы можете взять недорогой отечественный пыльник и с ним отъездить около 40 тысяч километров (иногда выходит и больше). Резина имеет тенденцию к затвердеванию на морозе и плохо показывает в себя в северных широтах – начинает трескаться, что отрицательно сказывается на эксплуатации наконечника рулевой тяги;
• Полиуретан жестче и долговечнее резины. Далеко не на все автомобили поставляются полиуретановые втулки и пыльники. Если у вас относительно новый зарубежный автомобиль, то производством полиуретановых пыльников наконечников и ШРУСов точно занимается несколько европейских компаний.

Пыльник рулевого наконечника можно найти в каталогах практически всех производителей комплектующих рулевой системы, но есть одна загвоздка: отдельно пыльник продается редко – только в комплекте с наконечником. Сложнее всего найти отдельно пыльники Lemforder, а проще всего – Febi и Mobis.

Процедура замены отдельных элементов рулевого управления не представляет собой ничего сложного и занимает в среднем 20 минут. Эту же работу можно доверить мастеру, который наверняка справится еще быстрее. Однако если вы решились заменить наконечник самостоятельно, то придерживайтесь следующего алгоритма:

1. Поднимите автомобиль или оставьте его над смотровой ямой;
2. Открутите болты, соединяющие колеса с подвеской автомобиля;
3. Ослабьте гайку штыря (пальца), при этом оставив его на резьбе;
4. Наденьте съемник, с которым будет проще выдавить палец;
5. Избавьтесь от гайки и выньте палец;
6. Снимите контргайку, находящуюся на рулевой тяге авто;
7. Снимите наконечник;
8. Остается отметить место расположения имеющейся рулевой тяги, подсчитать кол-во оборотов, которые делает корпус старого наконечника.

Теперь нужно установить новый рулевой наконечник. После установки новой запчасти управление автомобилем станет надежнее, проще и намного безопаснее. После замены категорически рекомендуется пройти процедуру сход-развала на ближайшей станции – специалисты единогласно согласились с тем, что эта процедура после замены является обязательной.

Читать далее: Краткий обзор babyliss 2736e || Краткий обзор babyliss 2736e

Реставрация элементов рулевого механизма не рекомендуется. Дело в том, что автолюбителю будет сложно проконтролировать соблюдение заводских параметров и трезво оценить стоимость реставрации. Проще купить новые запчасти и самостоятельно их установить. Замену пыльников также легко произвести самому без помощи мастера.

Процесс замены рулевых наконечников. Вступление и инструменты

К выполнению работ по замене рулевых наконечников необходимо подойти ответственно, ведь езда с неисправными наконечниками может привести к печальным последствиям

Также следует обратить внимание и на крепления самих наконечников к поворотным кулакам

Крепления наконечников к поворотным кулакам бывают двух типов:

• устанавливаемые шпилькой вниз в поворотный кулак — закрытого типа (с закрытым внешним корпусом, не имеющего гайки сверху);
• устанавливаемые шпилькой наверх — открытого типа (с внешним корпусом, оснащенным фиксирующими гайками).

В зависимости от того, какой тип наконечников установлен на автомобиле будет варьироваться и набор необходимых инструментов. Так, для наконечников закрытого типа, устанавливаемых шпилькой вниз в поворотный кулак, потребуется специальный съемник, работая которым наконечник можно будет легко «выдавить» из поворотного кулака. Некоторые умельцы обходятся без съемника, орудуя молотком, но от подобных манипуляций лучше воздержаться.

Итак, для замены выполнения работ потребуется следующий набор инструментов:

• домкрат;
• балонный ключ;
• набор рожковых ключей и торцевых головок;
• смазка WD-40 или другая аналогичная;
• корщетка;
• съемник (для наконечников закрытого типа);
• молоток (на всякий случай).

Процесс замены рулевых наконечников. Выполнение работ

В первую очередь повторяем манипуляции указанные выше (как при диагностике наконечников), а именно — домкратим автомобиль с необходимой стороны и вывешиваем колесо. Затем балонным ключом откручиваем колесо и снимаем его, доступ к наконечнику, рулевой тяге и кулаку свободен.

Теперь используем корщетку и тщательно очищаем места крепежных гаек на тяге и наконечнике, после чего наносим на них смазку WD-40 или любой другой жидкий ключ. Выжидаем несколько минут и начинаем откручивать гайку со стороны рулевого тяги.

ВНИМАНИЕ ! Для откручивания стопорящей гайки на рулевой тяге нужно дополнительно зафиксировать её вторым ключом (на тяге есть отдельное несъемное крепление для этого). Гайку, стопорящую рулевой наконечник следует открутить ровно на 1-1.5 оборота и запомнить её месторасположение

Это необходимо, чтобы установить новый наконечник и соблюсти хотя бы примерные показатели сход-развала.

Далее — в зависимости от типа наконечников откручиваем фиксирующие их гайки. С наконечниками открытого типа, устанавливаемыми шпилькой вверх все просто. Достаточно только отвернуть крепежную гайку, после чего путем постукивания молотком по шпильке и небольшого покачивания поворотного кулака извлекаем шарнирную часть наконечника. После чего остается лишь открутить сам рулевой наконечник с рулевой тяги.

На наконечниках закрытого типа (с гайкой снизу) процесс извлечения шарнирной части из поворотного кулака очень похож: сначала немного отвинчиваем гайку и в это месте (между гайкой и кулаком) вставляем язычок съемника. Нижней частью съемник упирается в саму шпильку и во время его закручивания происходит как бы выдавливание наконечника из кулака. Если же съемника нет, то гайку необходимо открутить полностью, после чего с помощью молотка начать покачивать и выстукивать поворотный кулак, постепенно вытягивая шарнирную часть из кулака. Как только наконечник будет извлечен из кулака — откручиваем его от тяги, на этом процедура завершена.

Теперь остается лишь установить новые наконечники на место, однако перед этим необходимо измерить их длину (относительно старых). Руководствуясь полученными размерами наконечников следует подтянуть или наоборот — ослабить фиксирующую наконечник гайку на рулевой тяге. В остальном процесс установки новых рулевых наконечников абсолютно идентичен их снятию: повторяем все в обратном порядке и закручиваем все гайки. Процедура окончена, после этого необходимо отправится на стенд и выполнить манипуляции по сходу-развалу.

Как проверить наконечник рулевой тяги

Самостоятельная проверка рулевых тяг заключается в осмотре деталей системы управления на подъемнике или в яме. Предварительно узнать о проблемах с рулевыми наконечниками можно по стуку, возникающему при поворотах руля в стороны на ровном участке дороги.

Осмотр рулевых наконечников и проверка тяги включает в себя:

• Визуальный осмотр деталей на предмет отсутствия деформаций.
• Проверка защитных чехлов шарового шарнира наконечника (отсутствие трещин, через которые может попадать пыль, вода, грязь).
• Определение люфта наконечников – движение по оси пальцев не должно превышать 1.5 мм.

Если вы не знаете, как проверить рулевые наконечники на вашем автомобиле, у вас отсутствует возможность надлежащей диагностики, то лучше обратиться в специализированный автосервис.
