Установка магнитолы в ладу гранту

Демонтаж штатной магнитолы в Гранте люкс

Отличие гранты люксовой комплектации: установленная с завода ММС (мультимедийная система). Это устройство на 2 din.

Чтобы снять штатную акустику гранты:

• берем нож или пластиковую лопатку для демонтажа акустики и отсоединяем декоративные накладки справа и слева от магнитолы. Снимать не обязательно;
• в просвете между накладкой и панелью находим фиксатор головного устройства. Их два с обеих сторон. Отжимаем отверткой;
• вынимаем ГУ на себя.

Подробно все описано в видео:

Замена штатной ММС в Гранте

Процесс – после снятия акустики ставим новую систему.

Сложности:  возможно, придется допилить крепления новой системы под ВАЗовские. Плюс нужна правильная рамка. Заводская рамка ММС может не подойти.

Когда покупаете новое ГУ для машины нужно купить и рамку под него специально для Гранты. Иначе останутся дыры в панели.

Каков функционал магнитолы?

То, что присутствует штатная магнитола в отечественной машине Лада Гранта Люкс и в Калине-2, причем устройства непрерывно совершенствуются. Особенностью магнитолы является ее глубокая посадка в штатное место, что сопровождается незначительными трудностями при ее извлечении. На большом монохромном дисплее отображается удобный интерфейс.

Отзывы владельцев свидетельствуют о наличии в качестве софта операционной системы на базе легендарной «Windows», потенциальные возможности которой увеличиваются путем прошивки. Доступно создание рабочего стола по образу бытового компьютера и подключение паутины интернета. Для этого следует применить 3g-модем.

Если потребуется ввести данные, то манипуляция может быть реализована посредством экранной клавиатуры. Собственной памяти недостаточно, поэтому для удовлетворения постоянно растущих запросов владельцев рекомендуется воспользоваться в качестве носителя SD-картой. Этот недостаток заключен в перечень причин, в связи с актуальностью которых, большинство автолюбителей отдают предпочтение выбору заграничного аппарата.

Для магнитолы Лада Гранта доступна удобная опция коммутации с мобильным телефоном. Это позволяет совершать звонки без необходимости доставать телефон из кармана. Требуется только активировать конкретную кнопку на дисплее устройства. Это своего рода расширенна функция «hands-free».

Не лишен приятных особенностей и радиоприемник. Если запрограммировать новостную волну, то устройство автоматически переключится на нее с любого другого канала во время начала вещания программы обозначенной тематики.

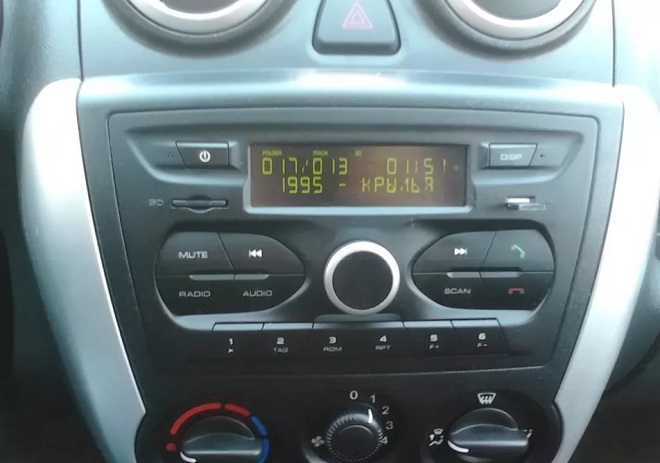

В стандарте LADA Granta магнитола с интегрированным в нее ЖК-дисплеем, способна поддерживать такие форматы файлов, как:

• устаревший «MP3»;
• «WMA»;
• «WAV»;
• видео-файлы, поддерживающие расширение «WMV».

Иные особенности штатной мультимедиа

Общие ощущения владельцев, у которых в авто штатная магнитола, носят позитивный характер. Дисплей обладает информативностью и отменно читается. Сенсорная клавиатура функционирует без нареканий. Сама штатная магнитола способна на добротное воспроизведение звуковых программ с карт «micro-SD». Однако применение USB-форматных носителей может вызывать сложности.

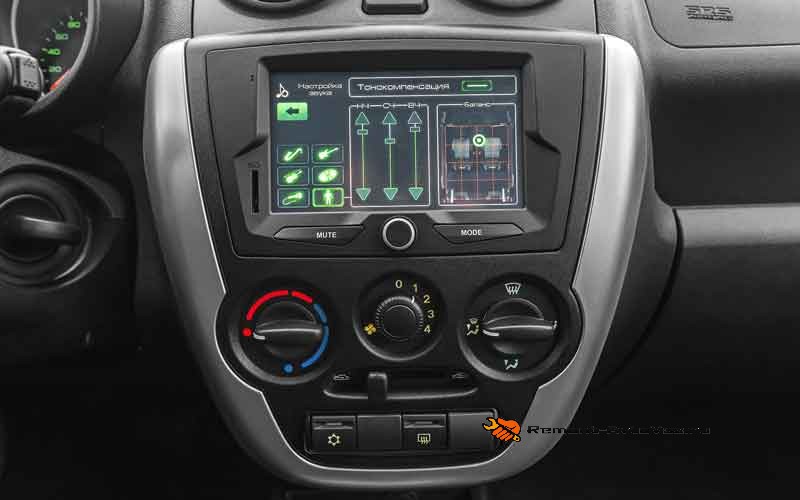

Также в устройстве присутствуют приятные опции:

• эквалайзер;
• активируемый режим повторного воспроизведения;
• случайная последовательность проигрывания треков («Random»).

Мультимедиа LADA Granta способна поддерживать изображения в 5 вариантах форматов, что позволяет без проблем просматривать фото. Но выполнить корректные настройки опции «телефон» с первой попытки под силу не каждому. Эта функция будет удобна занятому владельцу, вынужденному вести телефонное общение, даже находясь в дороге.

Штатные динамики LADA Granta многих разочаровывают, поскольку даже на 45-процентном уровне громкости издают характерные для перегрузки басами хрипы. Некоторых пугливых меломанов настораживают скачки громкости при переходе в режим «радио».

Вот перечень недостатков, которые спровоцировали многих «Грантаводов» на приобретение альтернативного варианта магнитолы. Сегодня на место устаревшего штатного устройства «2190» претендует прогрессивный вариант «2191». Новый девайс порадует:

• улучшенным звуком;
• интерфейсом для коммутации с камерой заднего обзора;
• навигационным комплексом;
• интегрированным для подключения сабвуфера входом.

Установка 1 din магнитолы в Гранту стандарт и норма

Что нужно для установки магнитолы в ВАЗ 2190:

• сама магнитола – она же головное устройство;
• плоская отвертка;
• прямые руки.

В статье рассматриваем только установку ГУ. Как поставить колонки читайте здесь.

Аббревиатуры и обозначения в тексте:

• ГУ – головное устройство;
• ММС – мультимедиа система;
• DIN (дин) – установочный размер для акустики в автомобиле.

Пошаговая инструкция по установке головного устройства

Потребуется:

1. узкая плоская отвертка либо пластиковая лопатка для монтажа акустики;
2. 1-din магнитола с рамкой.

Посадочное место в Гранте рассчитано на 1 din. Для работы с большими размерами на 2 дин потребуется выпилить перегородку и поставить декоративную рамку.

Шаг 1. С помощью плоской отвертки демонтируем пластиковую заглушку места магнитолы. Для этого аккуратно поддеваем ее по краям и тянем на себя.

Заглушка места для магнитолы, установленная с завода.

Шаг 2. С обратной стороны заглушки есть крепление для разъемов ISO. Там две колодки: питание музыки и провода на динамики.

При подключении колодки не перепутаешь – у них крепления разной формы. 8 проводов у колодки на динамики. Второй разъем силовой.

Шаг 3. Если нужно, подключите к ISO переходник для вашей магнитолы. Обычно он идет в комплекте.

Если переходник не нужен, переходим к шагу 4.

Если для акустики нужен переходник, он идет в комплекте. Пример на картинке.

Шаг 4. Снимаем бардачок. Придерживая зажимы для бардачка в верхнем положении, с усилием опускаем бардачок вниз.

Преодолевая сопротивление, тянем крышку на себя – бардачок снят.

Снять перчаточный ящик на Гранте просто, когда знаешь, где находятся его фиксаторы.

Шаг 5. Лезем с фонариком под панель в районе ног переднего правого пассажира. За войлоком сверху находим толстый черный провод – на его конце штекер заводской антенны.

Протягиваем штекер к месту установки магнитолы.

Здесь ищем провод антенны.

Шаг 6. Устанавливаем металлические салазки для магнитолы. Отверткой загибаем крепления салазок сверху и снизу для надежности крепления.

Эти крепежи фиксируют салазки в проеме панели.

Шаг 7. Подсоединяем разъемы питания, динамиков, антенны к магнитоле. Вставляем ее в салазки до конца. Крепим декоративную пластиковую рамку.

Если планируете ставить усилитель, нужно предварительно протянуть под панелью провода и подвести их к месту установки ГУ.

Что делать, если длины проводов и антенны не хватает

Чтобы обойтись без удлинения проводов, придется помучиться:

1. Суем руку под панель в районе бардачка;
2. Ставим магнитолу в салазки, подводим к штекерам;
3. Вслепую подсоединяем питание, разъем на динамики, провода на усилитель, антенну.

Минусы метода: тратим много времени, процесс муторный и неудобный. Наверняка обдерем запястье.

Плюс: не нужно наращивать провода, которые затем будут мешать установке ГУ, упираясь в заднюю стенку.

Если после установки акустики начал свистеть ремень генератора — решение проблемы здесь.

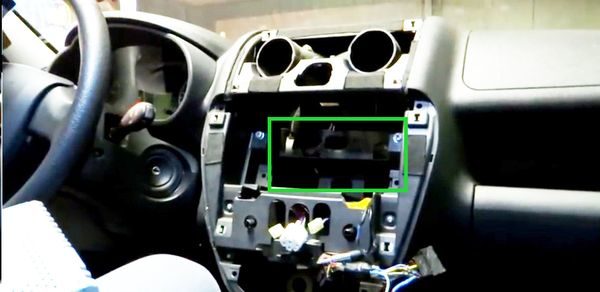

Как видно, сразу за ГУ в Гранте идет вертикальная перегородка, которая сильно мешает при установке вслепую.

Если магнитола болтается в салазках и дребезжит

Бывает, акустика слабо держится в салазках, хотя те сидят крепко. Решаем проблему:

1. используя ключи для демонтажа (идут в комплекте с ГУ) снимаем магнитолу;
2. берем небольшой кусок вибропласта (фольга на смоляной основе) и проклеиваем им салазки изнутри сверху или снизу – так мы обеспечим полное прижимание магнитофона к салазкам без лишних вибраций;
3. еще раз отверткой прожимаем все крепления салазок: какие-то могли быть недожаты;
4. ставим акустику обратно и проверяем – все лишние вибрации при тряске должны исчезнуть.

Вибропласт помогает не только при шумоизоляции машины.

Как установить головное устройство на автомобиль, имеющий базовую комплектацию?

Поскольку Лада Гранта в базе не оснащена музыкальной аппаратурой, а на борту установлена лишь кнопочная магнитола, обоснованно возникает вопрос: как штатная магнитола монтируется в салон? В действительности это более простая процедура, чем может показаться сразу. Возникновение проблем во время монтажа исключено, поскольку для штатного аппарата на панели Лада Гранта уже предусмотрено посадочное место вне зависимости от уровня оснащения.

Приобрести устройство можно в торговой сети или на интернет-сайте, где реально отыскать улучшенную версию, оснащенную навигационным комплексом с подробной картой РФ. Не забываем дополнительно купить люкс-панель. Хотя мультимедиа без проблем встанет и в штатную панель, но внешний облик будет не так красив. Цена на данный девайс достигает 2,5 тыс. руб.

Далее следует установка магнитолы. Конструктивная особенность посадочной ниши в панели Гранты не предусматривает необходимости прокладки дополнительной проводки.

1. Первым действием будет снятие пластикового кармана в проеме аудиосистемы. Выполняется это с помощью плоско-профильной отвертки. Открывается доступ к нескольким разъемам, которые подразумевают подключение магнитолы.
2. С головного устройства демонтируем рамку и фиксируем ее в месте расположения кармана.
3. Далее переходим к подключению. Для этого соединяем пару разъемов и устанавливаем устройство в посадочную нишу.
4. После этого можно установить громкоговорители в передние дверные карты. Процедура предполагает необходимость демонтажа дверных обивок с ручками отпирания и регулировки положения стекол. Используя специальный шаблон, приступаем к выпиливанию посадочных отверстий.

Крепление динамиков к картам выполняем посредством саморезов. Кабели от громкоговорителей вставляем в предназначенные для этого входные разъемы на тыльной панели авто-магнитолы. Декоративные дверные панели устанавливаем на прежние места и оцениваем звучание, предоставляемое штатным головным устройством. Таким образом, происходит подключение магнитолы.

Штатная аудиоподготовка

На примере своего Универсала хотел бы написать немного о штатной аудиоподготовке Лады Калины. Насколько мне известно сейчас на всех автомобилях, начиная с комплектации «норма», имеется аудиоподготовка, которая включает в себя:

• Штекеры для подключения магнитолы

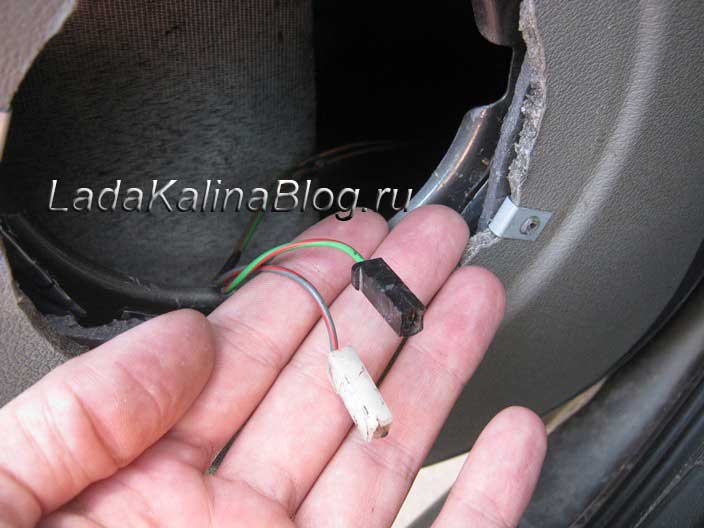

• Провода для передних колонок
• Провода для задних колонок

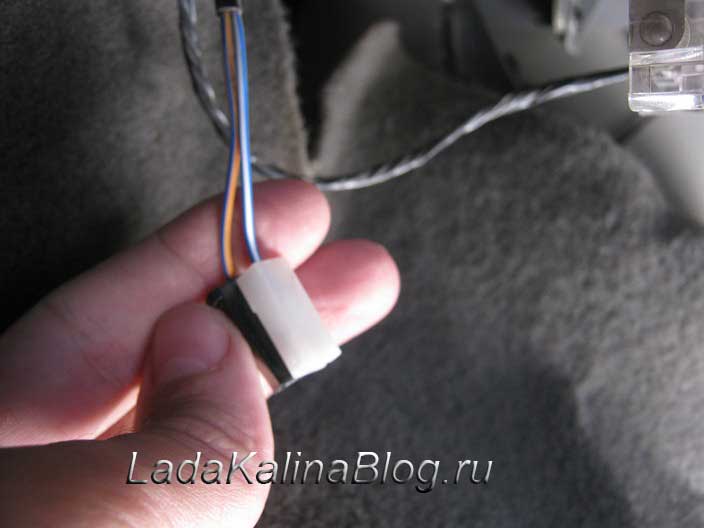

Теперь все с фотографиями и более подробно опишу ниже. Итак, штекеры для подключения магнитолы находятся под заглушкой ниже блока управления отопителем. Если извлечь эту заглушку, то там будут два разъема серого и коричневого цвета.

Магнитолы подключается очень просто, серый цвет — вверх, коричневый — вниз. Что касается проводов в передних дверях, то чтобы до них добраться, нужно снять обшивку передней двери. Ниже на примере показаны выводы уже в прорезанной под колонку обшивке двери:

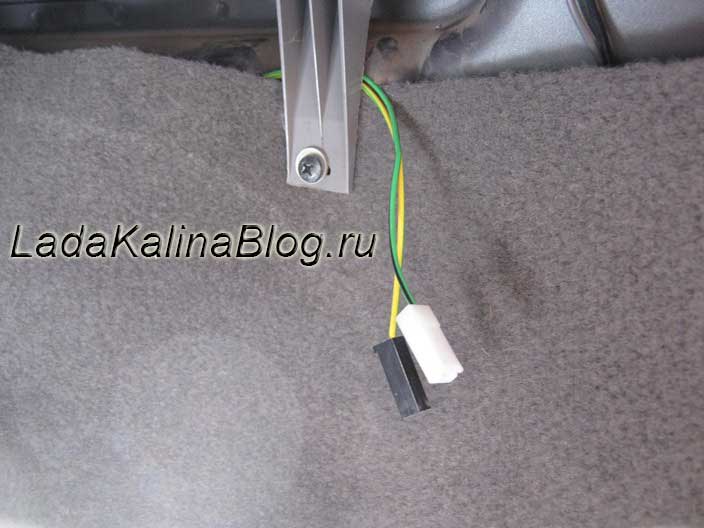

А вот задние сначала пришлось немного поискать, с левой стороны провод нашелся быстро, так как находился возле плафона освещения багажника:

А правый находится под обшивкой багажника, приклеенный скотчем к металлу задней арки, соответственно сначала придется поискать его рукой под обшивкой или же вообще ее снять. Вот на примере уже выведенные провода:

Многие калиноводы писали, что у них даже на «норме» никаких проводов нету, но я убедился в обратном. Для примера, моя Калина Универсал 2011 года выпуска. Провода задние пробовал подключать к колонке, все отлично работает, музыка льется. Так что установить музыку со штатной аудио-подготовкой проще простого.

Аудио, видео и фото

Магнитола поддерживает аудио форматы: MP3, WMA и WAV. Во время воспроизведения мелодии на дисплее показывается информация об альбоме, исполнителе и обложка (если есть). Регулировать оттенки звучания можно с помощью эквалайзера (есть 6 запрограммированных установок Jazz, Rock, Voice и.т.д.). Качество звука не плохое, достаточно чистое, без слышимых срезов верхов или низов.

ММС поддерживает только один видео формат: WMV с разрешением 320*240px. Для воспроизведения видео файлов придется воспользоваться конвертером, например, Xilisoft Video Converter Ultimate. Воспроизвести видео без конвертации, например, в разрешении 720p не получится, картинка будет тормозить, а звук отставать от видео, сказывается недостаточно мощный процессор.

Обзор ММС Лада Гранта (люкс) и Лада Калина 2 (норма)

Обзор ММС Лада Калина 2 (люкс) и Лада Приора (люкс)

Магнитола способна открывать фотографии, поддерживаемые форматы: JPEG, .JPG, .JPE, .BMP, GIF, .PNG. Для пример, фотография разрешением 1400х800px размером 1Мб будет открываться около 1 секунды, а снимок 1978х3456рх размером 7Мб — целых 9 секунд.

Стоит отметить, что после покупки автомобиля, антенна идет в подарок. Установить ее придется самостоятельно.

Как выполнить перепрошивку

• Приобрести SD-карту, отформатировать в формате FAT, exFAT;
• На официальном сайте производителя бесплатно скачиваем прошивку;
• Сохраняем данные в корневом каталоге SD-карты;
• Вставляем SD-карту в разъем на магнитоле, запускаем, ждем окончания обновления;
• Включаем, выключаем модуль;
• Настраиваем новый интерфейс под себя.

При некорректной установке прошивки потребуется дополнительная калибровка экрана с помощью CAN-шины. Сделать это самостоятельно невозможно, только в условиях СТО. После успешной перепрошивки доступно:

• графический эквалайзер;
• просмотр фото, картинок, видео;
• улучшенное качество звучания;
• возможность установки навигационного комплекса.

Недостатки штатной магнитолы

• Устаревшая прошивка с «коробки»;
• Не все опции изначально доступны;
• Необходимость в периодическом обновлении программного обеспечения;
• Кнопочный интерфейс.

Недостатки и проблемы аудиосистемы в Ладе Гранта

1. Как можно заметить в списке характеристик, магнитола не поддерживает чтение компактных дисков, на этот случай даже не предусмотрен разъем. Нельзя сказать, что это огромная оплошность, но некоторое неудобство данное решение вызвать все же может.

2. Функция Bluetooth работает достаточно медленно, а при передаче большого количества информации может вовсе зависнуть.

3. Ценители чистого звука в авто, отмечают несоответствие выдаваемой звуковой мощности магнитолы и предусмотренных для этого 13 дюймовых динамиков. Для наилучшего эффекта звучания не редко требуется замена динамиков, которые попросту не вытягивают.

4. Плохое качество видео при воспроизведении, особенно трудности с форматом AVI 720.

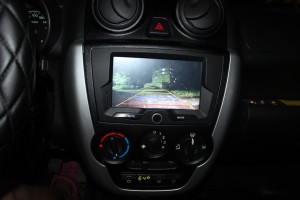

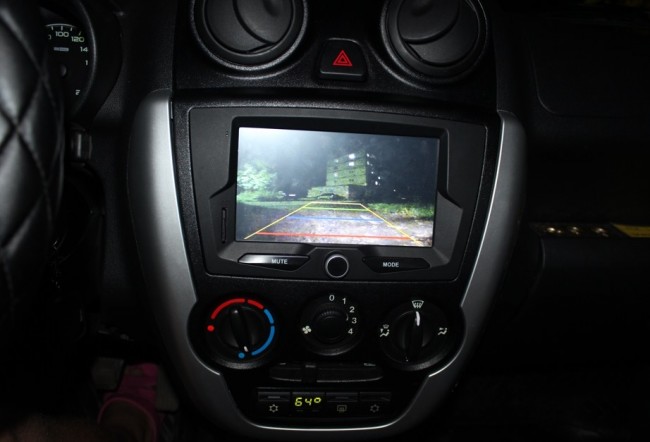

5. Не смотря на встроенный видеовход, подключение камеры заднего вида невозможно. Однако, данная проблема успешно нашла решение в прошивке для магнитолы.

Технические характеристики:

Основные
Операционная система	Android 8.1.0
Процессор CPU	4 ядра
Платформа	Spectrum 8141E
Экран
Диагональ	7 дюймов
Разрешение	1024×600
Матрица	TFT
Тип экрана	Сенсорный
Память
Внутренняя память	16 ГБ
Оперативная память	1 ГБ
Поддержка USB	Есть, 2 входа USB выводятся в бардачок
Поддержка MicroSD	Есть, разъем на лицевой панели
Звук
Усилитель звука	TDA 7850 MOSFET class AB (Hi-Fi класс по соотношению сигнал/шум)
Эквалайзер	Есть 3-полосный + DSP 15-полосный
Выходная мощность	4x45W (пик)
Поддержка внешнего усилителя	4xRCA ЛП+ПП+ЗЛ+ЗП
Радио
Модуль	NXP TEF6686
Сохранение станций	Есть
Навигация
GPS/Glonass антенна	Есть (выносная)
Поддержка навигационных программ	Есть (Яндекс.Карты, Яндекс.Навигатор, Navitel и пр. с Play Market)
Голосовой набор адреса	Есть (при подключенном интернете)
Функция пробок	Есть (при подключенном интернете)
Интернет
Wi-Fi	Есть
Слот под SIM	Есть (опционально)
Камера переднего/заднего вида
Поддержка камеры заднего вида	Есть
Поддержка камеры переднего вида	Есть
Поддержка обновременной работы камер	Есть (опционально, необходим блок переключения камер)
Поддержка оригинальной камеры заднего вида	Есть (необходимо уточнять перед покупкой)
Мультимедиа
CD/DVD	Нет
Bluetooth — громкая связь	Есть
Bluetooth — воспроизведение музыки	Есть
Bluetooth — книга контактов	Есть
USB	Есть (выводится в бардачок)
MicroSD	Есть (на лицевой панели)
Поддержка форматов	MP3 / MPEG4 / WMA / JPEG / MP4 / MOV / AVI / MKV и тд
Микрофон	Есть встроенный + внешний
Поддержка TV-тюнера	Есть

Комплектация:

• Автомагнитола Farcar LY832
• Крепление в посадочном месте
• GPS/GLONASS Антенна
• RCA тюльпаны
• Микрофон
• 2 USB разъема
• Инструкция
• Гарантийный талон

Как установить

Установку магнитолы на Гранту следует делать в то штатное гнездо, которое предусмотрено производителем. После этого происходит монтаж колонок и дополнительных деталей. Наличие заводского коммуникационного жгута обеспечивает максимально быстрое и легкое подключение.

Автомагнитола

Если выбрано головное устройство стандартных размеров, процесс установки магнитолы в Ладу Гранту состоит из следующих шагов.

Чтобы вывести фиксаторы из фронтальной рамки, необходимо подцепить карман-заглушку за его кромки.
Штекеры электропроводки осторожно отсоединяют.
Корпус перчаточного ящика нужно откинуть. Ограничители хода, установленные вверху задней стенки, выводят из сцепления с приборной панелью.
Крышку демонтируют — для этого ее осторожно нужно потянуть на себя.
Для протягивания кабеля к проигрывателю следует приподнять напольное декоративное покрытие в автомобиле, которое расположено рядом с сиденьем пассажира.
Штатные салазки, необходимые для установки головного устройства, устанавливают с использованием отгибаемых элементов.

Акустика

После того как удалось установить магнитолу в штатный разъем, требуется установка колонок. В автомобилях Лада Гранта лифтбек с базовой комплектацией предусмотрена штатная проводка для акустики. Она проложена под декоративной обшивкой дверей.

Расположить колонки стоит в дверях. Для этого в металлическом каркасе дверей на Лада Гранта уже есть отверстия диаметром 16 см. Однако в обшивке предусмотренных для этого отверстий нет — автовладельцу нужно будет сделать их самостоятельно. При этом диаметр отверстия в обшивке должен равняться размеру диффузора.

После установки кольцо динамика следует закрепить на обшивке с помощью винтов. Верх закрывают декоративной сеткой.

В ходе установки могут возникнуть некоторые сложности. Когда автовладелец решил поставить колонки, у которых диаметр не превышает показатель 13 см, нужно будет “нарастить” недостающую плоскость. При выборе передних динамиков для Lada granta liftback мастера советуют отдавать предпочтение тем моделям, у которых металлическая решетка и пластиковая рамка имеют минимальный выступ над поверхностью двери. В противном случае могут возникнуть сложности с открыванием вещевого ящика.

Задние динамики автолюбитель может выбрать компактные или увеличенные. В последнем случае их встраивают в полку багажного отделения. Защищают диффузоры при таком расположении оригинальные сетки — их предлагает автозавод.

Процесс перепрошивки

Наибольшей популярностью у автомобилистов пользуется прошивка штатной магнитолы Гранты. На звук это не оказывает никакого влияния, но добавляет некоторые возможности, которыми не обладает стандартный интерфейс. Например, появляется удобная сенсорная клавиатура, вызываемая из целого ряда программ, и возможность выхода в интернет. Для того чтобы перепрошить медиа-систему, потребуется SD-карта с применением форматирования FAT, можно пользоваться такой же картой, но отформатированной в exFAT.

https://youtube.com/watch?v=AM02w_hDBaA

Сначала надо скачать прошивку, предварительно тщательно поискав ее в Интернете. Проще ее найти на тематических автофорумах. Скачав, копируем нужные файлы в корневую директорию карты, записав их предварительно на флешку. После устанавливаем карту в слот на магнитоле и перезагружаем ее. После того как заполнится шкала статуса перезагрузки, можно будет пользоваться расширенным интерфейсом. Стоит отметить, что, чтобы вернуться к таким функциям, как радио и Bluetooth, нужно извлечь SD-карту с альтернативным меню и перезагрузить систему снова.

Также на автомобильных форумах можно найти умельцев, экспериментирующих с прошивками, не убирающими радио и некоторые другие режимы из меню. Есть информация, что они каким-то образом научились считывать и расшифровывать данные с подходящей к ММС KAN-шине. Прошивка также может потребовать калибровки экрана, прежде чем вы начнете работать с альтернативным меню. Следуйте инструкции, и все пройдет быстро и просто.

Замена Штатной ММС Калина 2 Люкс

Сперва заказал в аламаре переходную рамку для 2DIN ну и в довесок еще мелочевки, вроде накладки на задний бампер :. Потом заказал магнитолу в DNS: www. Вот неплохой обзор этой шайтан-машины: club. И в феврале всё это безобразие было уже на руках, но теплого гаража не было…Пришлось обращаться через знакомых и теплый бокс был оплачен К этому моменту я уже подозревал, что не всё так просто… Дело в том.

Разбираемся, как установить навигацию в штатную магнитолу лада гранта. Сходу охото сказать и о электронном подключении магнитолы. Сейчас при установке магнитолы нет необходимости в том, чтоб пробрасывать провода для питания магнитолы и для динамиков, все это заходит в стандартную аудиоподготовку машины. Как подключить магнитолу в машине инструкция по монтажу.

Установка устройства на авто стандартной комплектации

Так как Лада Гранта лишена музыкальной аппаратуры в стандартной версии, сам по себе возникает вопрос: как установить штатную магнитолу в салон автомобиля с начальной комплектацией? Оказывается, что это гораздо проще, чем на автомобилях десятого семейства и более ранних моделях. Никаких проблем при установке не будет, поскольку место для магнитолы в Гранте предусмотрено независимо от комплектации и система устанавливается штатная.

Купить такую можно в автомагазинах и на интернет-сайтах, в некоторых продается даже улучшенная версия со встроенной навигационной системой и полной картой России. Дополнительно необходимо приобрести люкс-панель. Мультимедийная система встанет и в стандартную, но будет не так красиво смотреться. Стоимость девайса — около 2500 руб. В Гранте ниша магнитолы сделана так, что никаких дополнительных проводов тянуть не нужно.

Первое, что потребуется сделать, при помощи плоской отвертки снять пластиковый карман на месте проема аудиосистемы. За ним — несколько разъемов, в них-то и нужно подключать стереосистему. Снимаем рамку крепления с магнитолы и закрепляем на месте кармана. После этого приступаем непосредственно к подключению: достаточно соединить два разъема и поставить устройство на место. Существует способ установки динамиков и на передних дверях.

Естественно, перед этим демонтируются кожухи дверей вместе с ручками и регуляторами положения стекол. Далее по специальным шаблонам выпиливаются отверстия под динамики. Сами колонки в проделанных отверстиях закрепляем с помощью саморезов. Провода от динамиков вставляются в специально предназначенные входы стереосистемы. Теперь можно поставить обшивку дверей на место и оценить звук, который дает штатная магнитола Гранта. Все работы выполняются только с отключенным минусом аккумулятора.

Итог

Не каждая минимальная комплектация авто сегодня порадует наличием штатной магнитолы. Если все же таковое устройство присутствует в базе, далеко не факт, что оно способно порадовать информативностью интерфейса и качеством звучания. Если в вашей версии авто кнопочная магнитола, то как удалось выяснить из статьи, установка магнитолы более современной, а также последующее подключение магнитолы не сложное дело, главное ко всему подходить правильно.

Не обзавелась ролью исключения в этом списке и модель LADA Granta. Ведь тенденция современного автомобиля предполагает возможность владельца выполнять захватывающие меры по улучшению и тюнингу своего «железного коня», и не стоит расстраиваться, ведь кнопочная магнитола легко заменяется на современную.
