Краткий курс масляных фильтров

Как не ошибиться с выбором

Неоригинал — потенциальная угроза долговечности двигателя

И хотя многие производители недорогих фильтров стараются копировать технологии изготовления оригинальных очищающих устройств, получается это у них зачастую плохо. Не тот клей; не та бумага или не так сложена гармошкой; некачественная резина в обратном клапане; негерметичный перепускной клапан или, наоборот, срабатывающий только при превышении критического давления. Такие фильтры плохо справляются со своими обязанностями, не выхаживают положенного ресурса, способны нанести огромный вред дорогостоящему силовому агрегату.

Перепускной клапан — защитник от опасного повышения давления масла

Особо хочется сказать о роли перепускного клапана. Основная его задача — направить поток масла мимо фильтра, чтобы тем самым не допустить критического подъёма давления масла в системе смазки двигателя. В итоге защищаются от повреждения сальники, прокладки, уплотнения. Повышенная опасность исходит от холодного масла — у него очень низкая вязкость — и от очень грязной фильтрующей гофры, которая препятствует свободному прохождению масла сквозь забитую загрязнениями бумагу. Впрочем, проблему холодного пуска мотора помогает решать и байпассный клапан, вмонтированный в масляный насос.

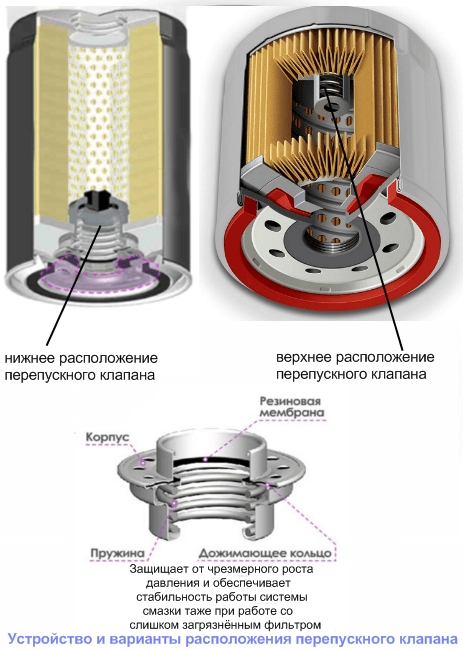

Расположение перепускного клапана

У многих фильтров очистки масла перепускной клапан находится на верхней стороне (противоположной торцу с установочной резьбой). Практика показала, что это не самое удачное расположение. При пуске силового агрегата густое масло попадает в масляную систему, обходя фильтр очистки масла. Для этого клапан пропускает смазку сразу в центральный канал, проходящий внутри стальной трубки с отверстиями, и при этом омывается загрязнённый торец фильтрующего элемента. Производители масляных фильтров исправили этот недочёт, и стали размещать перепускной клапан внутри канала внизу (вблизи торца с резьбой вкручивания фильтра в блок цилиндров). Месторасположения регулирующего устройства можно увидеть, посмотрев внутрь резьбового отверстия. Если клапан хорошо заметен — он находится внутри фильтра над торцом фильтрующего элемента. Если видна только пружина — он расположен внутри фильтрующего элемента

В оригинальных масляных фильтрах настройке срабатывания перепускного клапана уделяется особое внимание, поэтому обеспечивается надёжная гарантия защиты двигателя от непредвиденного повышения давления

У дорогих моделей автомобилей в масляном фильтре нет ни обратного, ни перепускного клапана. Защита от избыточного давления и дренажа масла вмонтирована непосредственно в масляную систему двигателя. Поэтому покупать для таких престижных автомобилей продукцию непроверенных исполнителей недопустимо, затратно, очень рискованно.

О взаимозаменяемости масляных фильтров для бензиновых двигателей и дизелей

Марка масел, смазочные свойства и кинематические характеристики карбюраторных движков и дизелей сильно отличаются друг от друга. Поэтому регулировки перепускных клапанов, а также и свойства резины дренажных (обратных) клапанов различны. Хотя установочная резьба у большинства фильтров одинаковая — устанавливать масляный фильтр от бензинового мотора на дизель (и наоборот!) — недопустимо.

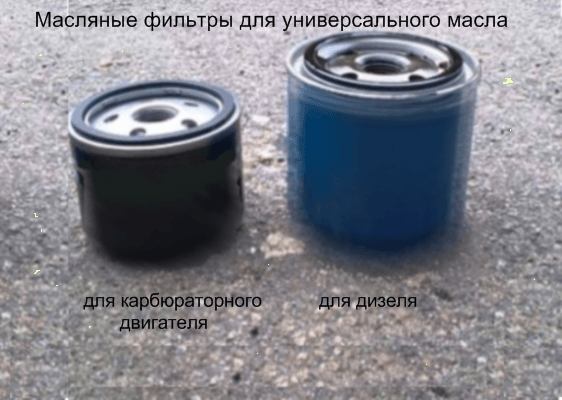

Размеры масляных фильтров для бензинового двигателя и дизеля

Если же применяется универсальное масло для обоих типов движков, то различие между фильтрами заключается только в размерах. Для бензинового двигателя используется фильтр меньшего размера, а у дизеля — большего. Связано это с тем, что при сгорании дизельного топлива образуется много сажи. В этом случае установка от дизельного двигателя на бензиновый движок возможна, от карбюраторного на дизель — нет.

Причины неисправности масляного насоса

Причину по которой маслонасос вышел из строя может определить диагностика. Есть как минимум 8 основных неисправностей масляного насоса. К ним относится:

• Забитая сеточка маслоприемника. Она находится на входе в насос, и в ее функции входит грубое фильтрование моторного масла. Как и масляный фильтр системы, она постепенно забивается мелким мусором и шлаком (часто такой шлак образовывается в следствии промывки двигателя различными средствами).
• Неисправность редукционного клапана масляного насоса. Обычно выходит из строя входящие в его конструкцию поршень и пружина.
• Износ внутренней поверхности корпуса насоса, так называемого «зеркала». Возникает по естественным причинам в процессе эксплуатации мотора.
• Износ рабочих поверхностей (лопастей, шлицов, осей) шестерен масляного насоса. Случается как со временем долгой эксплуатации, таки из-за редких замен (очень густого) масла.
• Использование грязного или неподходящего моторного масла. Наличие мусора в масле может быть по разным причинам — неаккуратная установка насоса или фильтра, использование некачественной смазывающей жидкости.
• Небрежная сборка насоса. В частности, допущено попадание различного мусора в масло или насос был неправильно собран.
• Падение уровня масла в картере двигателя. В таких условиях насос работает с избыточной производительностью, из-за чего перегревается и может преждевременно выйти из строя.
• Грязный масляный фильтр. Когда фильтр очень забит насосу приходится прилагать значительные усилия для прокачки масла. Это приводит к его износу и частичному или полному выходу из строя.

Вне зависимости от причины, вызвавшей частичный выход из строя масляного насоса, необходимо выполнить его детальную проверку и при необходимости сделать ремонт или полную замену.

Способ №5.

Предполагает использование для снятие масляного фильтра самодельного инструмента, принцип действия которого аналогичен специальному цепному съемнику, но для начала этот инструмент нужно сделать.

Возьмите небольшой отрезок велосипедной цепи (для автомобилей марки ВАЗ идеальный размер – 30 звеньев) и соедините его в кольцо штатным замком или клепкой. В старой или просто ненужной торцевой головке на 22 или 19 сделайте пропил равный ширине этой цепи и вставьте одно в другое. Для удобства работы в присоединительный квадрат головки вставьте подходящий вам удлинитель или ключ-трещотку и осуществите выкручивание масляного фильтра с помощью данного инструмента против часовой стрелки.

Как открутить масляный фильтр без ключа: 4 способа

Отвертка. Данный способ, пожалуй, самый популярный среди всех, его можно использовать в любом случае, даже когда обычным ключом нельзя подобраться. Принцип прост, берется мощная отвертка, потолще да подлиннее, ею пробивается в фильтре отверстие насквозь, после чего используя отвертку как плечо на фильтр оказывается силовое воздействие. Из-за увеличения силового плеча фильтр очень просто срывается, после чего его можно продолжить откручивать рукой.

Важно:Пробивать корпус масляного фильтра необходимо именно насквозь, пробив лишь одну стенку, после попытки открутить его вы можете буквально разрезать или разорвать корпус фильтра. В итоге, вы лишь усложните себе жизнь

Также учтите то, что масло может быть горячим, попадание даже нескольких капель на кожу может вызвать ожоги, поэтому заранее подготовьте подходящую одежду, очки и перчатки.

Кожаный ремень. Второй вариант при правильном подходе — не менее эффективен и позволяет открутить фильтр без ключа. Более того, данный вариант можно смело считать аналогом специального ключа для снятия масляного фильтра. Принцип такой — берется широкий кожаный ремень или аналогичный кусок кожи, вокруг корпуса фильтра делается петля и затягивается против часовой стрелки. После этого образовавшийся конец используем как рычаг и пытаемся открутить масляный фильтр.

Важно: Корпус фильтра должен быть чистым для того, чтобы ремень не проскальзывал. В ходе всех вышеописанных манипуляций можно поэкспериментировать с разными узлами и количеством петель

Иногда «свой» вариант в паре с «дедовским» дают очень хороший результат. В качестве «лекарства» от проскальзывания можно использовать наждачку. Если нет ни ремня, ни куска кожи можно попробовать использовать веревку в паре с наждачкой.

Газовый ключ. Если в подкапотном пространстве хватает места, то в качестве ключа можно смело использовать так называемый «газовый ключ». Большим газовым ключом захватывается корпус фильтра, после чего происходит откручивание. За счет длинной ручки и возможности зажать корпус откручивание происходит очень просто.

Важно: Используя этот способ, будьте осторожны, из-за сильного давления на корпус он может лопнуть, в итоге вы рискуете раздавить фильтр и облиться горячим маслом. Молоток и зубило

Ну здесь все просто, эти два инструмента у «нашего брата» заложены в мозг на генетическом уровне. Шутка… Все, что не получилось сделать вышеописанными способами, можно выполнить при помощи обычного молотка и зубила. Принцип такой: зубило наставляется под углом в сторону откручивания, молотком ударяем по зубилу, от ударов зубило въедается в корпус и постепенно проворачивает его. После того как вы «сорвете» фильтр, его можно будет открутить вручную

Молоток и зубило. Ну здесь все просто, эти два инструмента у «нашего брата» заложены в мозг на генетическом уровне. Шутка… Все, что не получилось сделать вышеописанными способами, можно выполнить при помощи обычного молотка и зубила. Принцип такой: зубило наставляется под углом в сторону откручивания, молотком ударяем по зубилу, от ударов зубило въедается в корпус и постепенно проворачивает его. После того как вы «сорвете» фильтр, его можно будет открутить вручную.

Важно:В данном случае так же как и в предыдущем, необходимо соблюдать технику безопасности, чтобы не пробить фильтр и не обжечься горячим маслом

В заключение…

Для того, чтобы избежать возможных проблем с откручиванием фильтра, следует соблюдать правила его установки и вовремя производить его замену. При замене фильтра резиновый уплотнитель рекомендуется смазать, а в сам фильтрующий элемент наливается моторное масло. Затягивается фильтр от руки, плотно, но, как говорится, без фанатизма. После установки производится проверка герметичности, если масло не капает значит, все в порядке.

открутить масляный фильтр без ключа

Причины необходимости замены фильтрующего устройства

Демонтаж старого фильтрующего устройства

Необходимость менять масляный фильтр без замены масла возникает в таких ситуациях:

1. Новый маслофильтр оказался бракованным, заметны нарушения в работе фильтрующего элемента. Особенно неприятно, когда неполадки обнаружены после установки нового изделия для фильтрации на автомобиль. В таком случае внутри движка находится смазочный материал, который можно эксплуатировать еще некоторое время, а фильтр необходимо менять.
2. Момент замены моторной жидкости уже наступил, а достать необходимый маслофильтр не удалось. К примеру, фильтр заказан, но доставка опаздывает (ставить дубликатное изделие нет возможности). После доставки нового фильтрующего устройства возникнет необходимость установить его на машину, при этом смену масла выполнять не нужно.
3. Невнимательность. При смене моторной смеси мастер забыл заменить фильтрующее устройство.

Основная проблема, возникающая во время замены маслофильтра без смены моторной смеси — возможность вытекания большого количества масла из движка. Многие автолюбители полагают: выполняя вышеуказанную процедуру, придется докупать большой объем смазочной жидкости. Это ошибочное мнение, если процедуру замены сделать правильно, то можно обойтись минимальными потерями автомасла.

Рекомендуем посмотреть видео о необходимости смены смазочного материала и масляного фильтра:

Вот почему моторное масло и фильтры настолько уникальны.

Наверняка, если вы даже не разбираетесь в устройстве автомобиля, вам знакомо что такое моторное масло и масляный фильтр

Многие из вас также знают какую роль выполняют моторное масло в машине? Но к сожалению, не многие знают, что делает масляный фильтр двигателя? Зачем он нужен и почему так важно выбирать качественные оригинальные фильтры или их качественные аналоги?

Вы не поверите, но масляный фильтр в автомобиле имеет интересное устройство, которое ничего общего не имеет с фильтрами для воды, как думают некоторые автолюбители

Сегодня мы решили подробно поговорить об этом компоненте в автомобиле, которому, к сожалению, владельцы автомобилей часто уделяют не достаточное внимание

Сегодня на рынке существует большой выбор, как моторных масел, так и фильтрующих элементов

И если к маслу большинство из нас относятся внимательно, тщательно выбирая какое масло приобретать, то при выборе масляных фильтров многие считают, что не столь важно какой масляный фильтрующий элемент будет стоять на машине. Ведь для нас главное это масло

Но это ошибка, так как только качественный фильтр может обеспечить вашему двигателю хорошую смазку.

В первую очередь мы хотим отметить, что не все масляные фильтры для двигателя одинаковы. На рынке существует огромное количество брендов, которые выпускают эти фильтрующие автомобильные элементы, в различных исполнениях (разные внутренние элементы и конструкция).

Как правило стоимость фильтра зависит от компании, которая его производит и от его внутреннего устройства. В итоге, чем дороже внутренние компоненты фильтров, тем больше они стоят в автомагазинах.

Вот интересный англоязычный видеоролик, в котором его автор рассказывает нам о различиях современных масляных фильтров для двигателей. Благодаря этому ролику вы сможете узнать, чем отличаются фильтры друг от друга. Если не знаете английский язык включите субтитры и их перевод.

К сожалению, как мы уже сказали, многие автолюбители уделяют внимание масляному фильтру в своем автомобиле недостаточное внимание, считая, что он как фильтр для воды, который можно менять не вовремя. Но фильтр для двигателя намного сложнее, чем фильтр для воды и выполняет в машине важную задачу

Дело в том, что внутри двигателя не должно находится мелких частиц грязи, частиц металла и т.п., которые, попав между трущимся деталями мотора, могут привести к выходу его из строя.

Откуда же в двигатели может появится грязь? На самом деле источников загрязнения двигателя много. Все мы знаем, что внутренние компоненты двигателя состоят из металла. Большинство внутренних деталей силового агрегата механически взаимодействуют друг с другом во время работы двигателя. К сожалению, это приводит к износу деталей и образованию металлической стружки.

Именно для того чтобы уменьшить трение компонентов двигателя и используется моторное масло, которое снижает износ деталей. Но все мы знаем моторное масло не вечно и уже через 5000-15000 км теряет свои защитные свойства и не обеспечивает внутренним компонентам двигателя достаточную смазку.

В итоге в масле начинают образовываться мелкие частицы износа металлических элементов (стружка и т.п.). Появление мелких частиц в масле еще больше способствуют быстрому износу мотора.

Также внутрь двигателя может попадать и грязь, песок. Например, песок может попасть в двигатель из-за поврежденной системы впуска воздуха.

В том числе, грязь в мотор может попасть через масляный щуп, а также из поврежденного, изношенного воздушного фильтра. Особенно вы рискуете загрязнить двигатель если используете неоригинальный подозрительно дешевый фильтр, который произвела мало кому известная компания. Кроме того, грязь также может попасть через воздушный фильтр, который не соответствует заводским размерам.

К счастью для того чтобы защищать двигатель от грязи, песка и частиц металла, в автопромышленности придумали использовать систему очистки моторного масла от различных посторонних фракций. Это и происходит за счет масляного фильтра.

Вот почему вы должны при выборе масляного фильтра отнестись к этому процессу очень серьезно, а также помнить, что нельзя затягивать с плановой заменой этого элемента. И естественно при смене масла не думайте о том, чтобы оставить старый фильтр. Ведь фильтр также не вечен и быстро загрязняется.

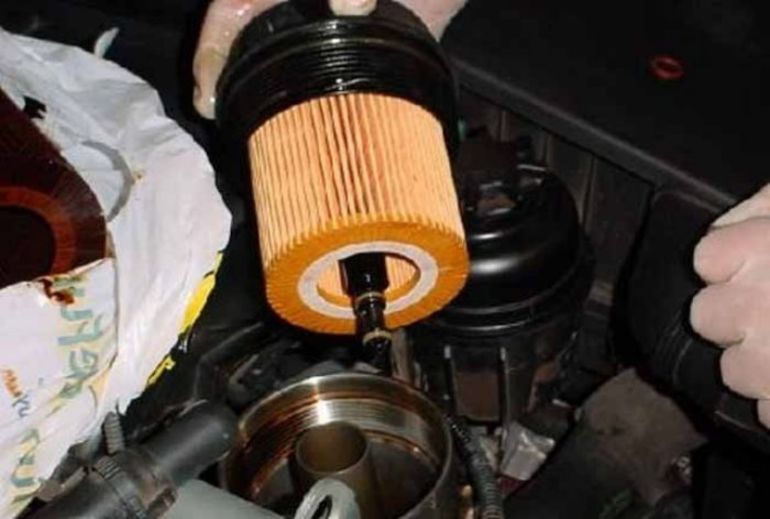

Замена масляного фильтра

Процесс весьма прост. Для самостоятельной замены масляного фильтра вам потребуется просто открутить старый патрон фильтра от двигателя и накрутить на его посадочное место новый фильтр. Предварительно необходимо очистить старый фильтр сухой тканью для исключения попадания грязи в двигатель.

Откручивать фильтр можно специальным инструментом или стандартным газовым ключом. Есть универсальный способ – пробить корпус фильтра отверткой и скрутить в таком виде Способ применяется, если фильтр не поддается откручиванию стандартными методиками.

Откручивая использованный масляный фильтр, нужно, в первую очередь, быть уверенным, что из двигателя полностью слито старое моторное масло. В самом корпусе старого фильтра остаётся небольшое количество масла, которое также может вытечь.

Если фильтр был установлен «на сухо», то при его откручивании могут возникнуть сложности. Фильтр пригорает и не откручивается стандартным съемником. В этом случае можно пробить корпус фильтра отверткой или ухватить его газовым ключом. Помимо этого, можно применить увеличенный рычаг

Важно понимать, что старый фильтр вам уже вряд ли пригодится и корпус его можно деформировать или протыкать. Главное здесь не повредить посадочную резьбу, на которую будет накручен новый фильтр

Устанавливая новый масляный фильтр, необходимо смазать посадочную точку и нижний резиновый клапан небольшим количеством моторного масла. Момент затяжки следует уточнить в руководстве

Важно не перетянуть данное резьбовое соединение, поскольку в этом случае будет подтекать моторное масло. Но и оставить фильтр наполовину раскрученным нельзя

Что нужно для замены масла?

     Для замены масла в двигателе необходимо запастись всеми необходимыми предметами, которые пригодятся в процессе.

    Сюда относятся:

Новое моторное масло. Следует приобретать только такой нефтепродукт, который подходит конкретному автомобилю. В противном случае можно сильно навредить машине. Неправильно подобранное масло может стать причиной возникновения поломок

Нужно обращать внимание на вязкость и другие параметры. Иногда имеет значение время года, зимой и летом в некоторые авто заливаются разные типы масла

Новый масляный фильтр. Его замена должна обязательно проводиться тогда, когда проводится замена моторного масла. В противном случае фильтрующий элемент не сможет выполнять свои функции, в результате чего жидкость будет сильно загрязняться. Работа двигателя со старым фильтром сродни функционированию вовсе без него.

С
ъемник для масляного фильтра.

Воронка.

Тара, куда будет сливаться старое масло. Можно использовать старую канистру или бутылку. Конечно, емкость должна быть соответствующего объема.

     Также рекомендуется запастись тряпками, они точно не будет лишними. Замена масла своими руками – это достаточно грязная процедура.

Последовательность проведения процедуры:

1. Для начала необходимо слить старое масло. Это рекомендуется делать после того, как двигатель поработает несколько минут. Можно просто завести мотор и дать ему прогреться либо недолго покататься на машине. Это необходимо сделать для того, чтобы облегчить слив старого нефтепродукта и максимально слить весь шлак.

2. Под автомобилем необходимо найти сливную пробку. Если возникает проблема с тем, чтобы заглянуть под днище, то необходимо слегка поддомкратить машину. Можно загнать авто на подъемник или яму, если есть возможность.

3. Далее нужно открутить сливную пробку. Пробку следует аккуратно вынуть, после чего жидкость начнет стекать. Нужно дождаться, пока она полностью вытечет. Понять это можно по тому, что струя превратится в отдельные капли. Когда это произойдет, следует сначала руками прикрутить пробку на место, а затем на четверть затянуть ключом.

4. Для более лучшей эффективности замены масла нужно еще снять поддон, промыть его и поставить на место.

5. Следующий шаг – это замена масляного фильтра. В разных автомобилях он установлен в различных местах. Необходимо добраться до фильтра и скрутить при помощи съемника. Перед тем, как установить новую деталь, ее необходимо слегка смазать маслом. Конечно, речь не идет о том, чтобы погружать фильтр в жидкость полностью. Необходимо просто слегка смазать резиновую прокладку элемента. Далее его можно устанавливать на место.

6. Завершающий шаг – залив нового масла. Следует открутить крышку горловины и залить туда нефтепродукт. Делать это рекомендуется через воронку, чтобы избежать разбрызгивания во все стороны. Профессионалы рекомендуют сначала залить чуть меньше масла, чем нужно, примерно на пол-литра. Далее следует завести двигатель и дать ему поработать, чтобы распределить масло по системе. После этого можно измерить уровень и долить недостающее количество. Каждый автовладелец самостоятельно определяет, сколько литров замена масла потребует. Это зависит от модели и марки авто, типа двигателя.

Как часто менять масло?

     Многих автолюбителей волнует вопрос, замена масла в дввигателе через сколько км должна проводиться. Однозначного ответа на этот вопрос нет, так как процедура относится к регулярному техобслуживанию. Для каждого автомобиля устанавливаются отдельные параметры. Их можно узнать, заглянув в сервисную книжку. Обычно масло необходимо менять через 10-15 тысяч пробега. Но этот показатель относится к нормальным условиям использования транспортного средства. Если оно эксплуатируется в суровых обстоятельствах, то и замена жидкости понадобится гораздо быстрее. К тяжелым условиям можно отнести холодное время года, влажный климат, частую смену температуры окружающей среды.

     Одним словом, замену масла можно вполне произвести своими руками, но для этого необходимо придерживаться определенных правил

Важно подбирать подходящий нефтепродукт, чтобы избежать дальнейших проблем с работоспособностью автомобиля

Виды и критерии выбора

Распространенными вариантами деталей являются разборные и неразборные конструкции. В первых можно периодически менять фильтровочный материал, а вторые придется менять полностью по окончании их службы.

Фильтрующие детали имеют сходные черты в обоих механизмах, при этом отличается лишь форма цилиндра. Так, если установлен разборный фильтр, на нем есть специальная крышка, позволяющая произвести быструю замену материала.

Элементы могут отличаться также и способом очистки: механическим, гравитационным, центробежным и магнитным. Механические фильтры могут иметь глубокую или тонкую очистку, при этом первый вариант препятствует распространению крупных загрязнений, а второй удаляет мелкие частицы. Но обо всем по порядку.

Типы элементов по способу очистки

Механические фильтровочные компоненты считаются самыми популярными в практике. При этом механизмы с глубокой очисткой монтируются в картер мотора и не требуют частой замены, а фильтры тонкой очистки убирают мелкие субстанции из масла, образующиеся в процессе его сгорания. Остальные элементы имеют такие характеристики:

1. Гравитационные фильтры (отстойники) имеют другой способ работы. Они убирают мелкие загрязнения посредством силы тяжести, вследствие чего они опускаются в осадок.
2. Центробежные приспособления (центрифуги) применяют центробежную силу, благодаря которой происходит отделение грязи от технической жидкости и ее оседание на стенках фильтра.
3. Магнитные устройства работают еще проще. Любые загрязняющие элементы притягиваются обычным или электрическим магнитом.

Другие существующие модели

Существуют несколько видов фильтров, отличающихся способом смазки. К ним можно отнести полнопоточные, частично поточные и комбинированные модели.

• Полнопоточные выступают самыми простыми в плане сборки. При запуске мотора механизм способен пропустить через себя количество масла, необходимое для оптимальной работы всех систем. Эти модели проводят быструю очистку, но требуют более частой замены.
• Частично поточные способны очистить лишь небольшую долю масла вследствие конструктивных особенностей. Даже при долгом процессе фильтрации моторная жидкость способна сохранить полезные свойства на ощутимый срок.
• Комбинация обоих видов фильтров позволяет получить больше преимуществ от их одновременной работы. Этот ход позволит очистить 90% всего масла с максимальной степенью обработки.

Что касается выбора устройства, необходимо купить модель идентичного размера

В остальном, придется обратить внимание на такие нюансы, как фирма — производитель, наличие стальной пружины натяжения, перепускного клапана, перфорированной трубки, внутреннего шва и антидренажного обратного клапана. Оптимальными вариантами могут стать модели таких брендов, как Flterwerk Mann + Humml GmbH (Mann), Union и SCT

Первая и последняя компании базируются в Германии, а вторая — в Японии.

Устройство системы смазки

На рисунке представлено схематическое устройство компонентов системы смазки с сухим картером, реализованное в Audi RS6. Основные элементы:

1. резервуар для сбора масла со встроенной системой вентиляции картера;
2. модуль масляного фильтра;
3. теплообменник, через который проходит ОЖ и моторное масло (позволяет эффективней поддерживать тепловой баланс двигателя);
4. обратная масляная магистраль из ГБЦ (правый ряд цилиндров);
5. маслоотсекатель;
6. всасывание обратного слива из турбонагнетателя;
7. обратная масляная магистраль из ГБЦ (левый ряд цилиндров);
8. модуль маслонасоса и водяной помпы;
9. дополнительный масляный радиатор.

Набегающий поток воздуха, проходя через соты радиатора, призван охлаждать масло. Но в зимнее время такая работа системы смазки ухудшила бы прогрев двигателя. Поэтому внутри корпуса теплообменника вмонтирован масляный термостат. Своею работою устройство напоминает термостат системы охлаждения двигателя. Его предназначение – перекрывать доступ к радиатору, направляя поток непосредственно в резервуар. При достижении маслом 100ºС термостат открывается. Такая конструкция позволяет быстрее прогреть салон автомобиля, снизить расход топлива и количество вредных выбросов.

Трехсекционный масляный насос

Для понимания принципа работы 3-секционного маслонасоса рассмотрим устройство помпы двигателя W12 от Audi.

Ведущие секции установлены на общем приводном валу, который посредством цепной передачи соединен с коленчатым валом двигателя. Ведомые шестерни свободно вращаются на общей оси. Можно сказать, что в 3-секционном маслонасосе системы смазки с сухим картером работают 3 отдельные насоса. Диаметр звездочки цепного привода позволяет выбирать передаточное число, напрямую влияющее на производительность масляного насоса.

Принцип забора и нагнетания ничем не отличается от работы маслонасоса шестеренного типа. Также в корпус вмонтирован редукционный клапан. Но в отличие от обычных систем с мокрым картером, излишки масла сливаются не в поддон, а попадают непосредственно на сторону впуска маслонасоса.

Схема циркуляции масла

Мы видим, что зоны смазки в двигателе имеют отдельные магистрали обратного слива, через которые масло забирается всасывающими секциями и подается в масляный бак. Давление в системе смазки с сухим картером создается нагнетательным насосом, который закачивает масло из специального бака.

Для обеспечения полного возврата стекающего в поддон масла производительность всасывающего модуля должна быть выше производительности нагнетательной секции. В случае с рассмотренным выше маслонасосом двигателя W12 значения отличаются в 1.5 раза. Также полноценному забору способствуют разделенные маслозаборники для каждой откачивающей секции.

Масляный бак

Одно из преимуществ сухого картера – снижение риска масляного голодания двигателя

Но для осуществления поставленной задачи важно, чтобы нагнетающая секция всасывала из бака масло без пузырей воздуха

В системе сухого картера Audi RS6 применен резервуар специальной конструкции.

Перекачиваемый всасывающей секцией объем попадает в двухпоточную трубку, которая входит в «циклон». При вращении масла в «циклоне» из него испаряются газы. Затем, масло проходит через полость для гашения пены и колебаний (пластины успокоителя). После прохождения пластин поток попадает в отстойник. Пары, а также проникнувшие в полость картерные газы поднимаются к верхней части масляного бака, где находится маслоотделитель и система вентиляции картерных газов.

Среди прочих особенностей устройства сухого картера – расположение в корпусе масляного резервуара щупа, заливной горловины, датчика уровня и температуры.
