Как поменять радиатор печки ваз 2114 (2115) своими руками

Инструкция по снятию и замене

Если необходимо произвести демонтаж отопителя, то нужно будет полностью снимать и разбирать приборную панель. Что касается непосредственно замены радиаторного устройства, то для этого достаточно будет только частично разобрать консоль. Ремонт такого плана — не особо простая затея, однако, если вы наберетесь терпения и сил, то сможете все сделать своими руками. Для выполнения работ вам потребуется стандартный слесарный инструмент, включая отвертки, гаечные ключи, плоскогубцы.

Замена радиатора печки ВАЗ 2114 выполняется следующим образом:

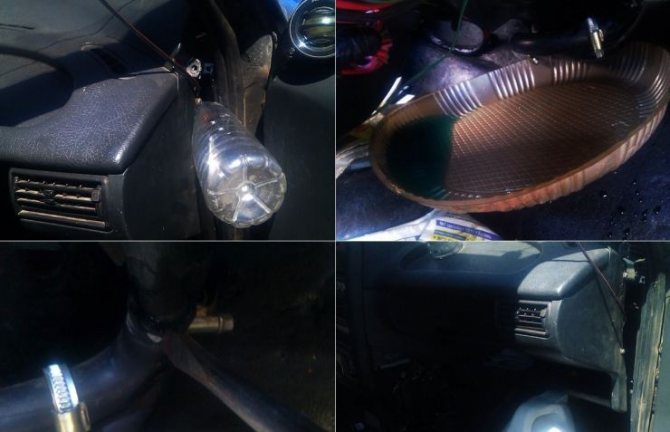

В первую очередь, производится слив антифриза из системы отопления. Для этого нужно выкрутить заливную крышку расширительного бачка и слить расходный материал из основного радиаторного узла в заранее подставленную емкость под сливное отверстие. Когда жидкость из радиатора будет слита, необходимо выкрутить крышку в блоке цилиндров, что позволит слить жидкость и из БЦ. Если вы заметили, что антифриз стал темным, при этом в нем имеется осадок и отложения, то скорей всего, расходный материал уже отработал свой срок службы и его пора менять.
Затем вам нужно демонтировать аудиосистему из центральной консоли. Извлеките рамку, вытащите саму магнитолу и отсоедините от нее разъемы и провода, после чего девайс можно будет демонтировать.
Далее, снимается заглушка и выкручиваются шурупы рамки, которая фиксирует приборную панель — всего вам надо открутить 4 шурупа — два сверху и два снизу. Саму приборку демонтировать необязательно.
Выполнив эти действия, вам нужно будет удалить с управляющего блока системы отопления все рычаги управления и ползунки.
Далее, производится демонтаж защитного кожуха на рулевой колонке, фиксаторы расположены сверху и снизу.
Следующим этапом будет снятие крышки разъема для диагностики, он расположен в центральной консоли, под прикуривателем. Чтобы сделать это, вам нужно выкрутить саморезы, которые фиксируют непосредственно сам разъем, после чего крышку можно без проблем снять. На этом этапе будьте осторожны, чтобы не повредить разъем. Сделав это, можно отсоединить разъем от прикуривателя.
После выполнения этих действий нужно отключить все разъемы и штекеры, которые имеются на центральной консоли. На этом этапе будьте внимательны — все разъемы лучше заранее отметить, в противном случае вы сможете перепутать их во время сборки панели.
Далее, извлекается блок сигнализаторов, для этого нужно выкрутить два шурупа. Таким образом, центральная рамка приборной панели будет свободна, так что можно ее снять. Сделав это, вы сможете добраться до разъема подсветки прикуривателя, его также надо будет отсоединить.
Следующим этапом будет демонтаж вещевого ящика — бардачка. Он крепится на шести саморезах, их нужно выкрутить.
По бокам контрольного щитка имеются фиксаторы — саморезы, их также надо будет открутить. Выкрутите винты, которые фиксируют крепление ЭБУ.
Затем открутите еще несколько саморезов, при помощи которых фиксируется блок регуляторов отопительной системы.
Далее, на передних стойках кузова имеются пластиковые обшивки, их нужно будет демонтировать, для этого, опять же, необходимо открутить саморезы.
Между рулевой колонкой, а также панелью имеется специальный шуруп, его также необходимо выкрутить. Выполнив эти действия, вы ослабили центральную консоль, теперь остается только приподнять ее вверх и в сторону кресел. Полностью снимать консоль необязательно — вам нужно, чтобы ее отодвинутого состояния хватило для того, чтобы извлечь радиатор. Панель нужно зафиксировать сбоку.

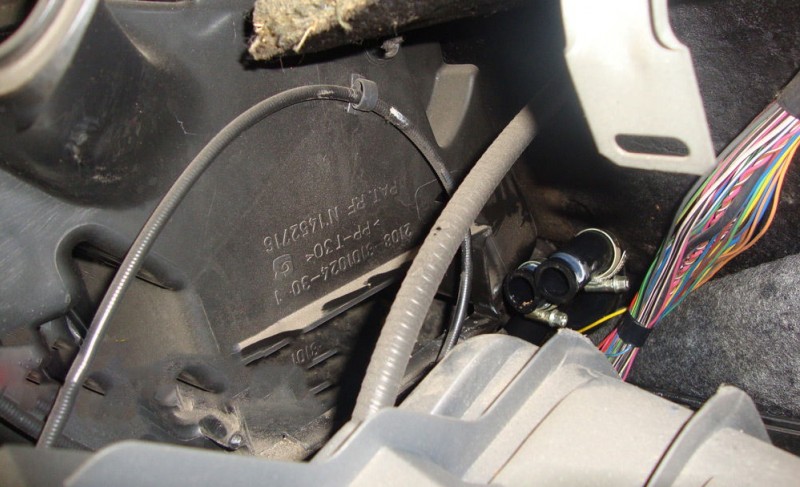

Теперь вам необходимо добраться до хомутов, установленных на шлангах отопительного узла, отверткой ослабьте их. Снимите шланги, но перед этим обхватите их тряпкой, поскольку из них, скорей всего, выйдут остатки антифриза

Обратите внимание на состояние патрубков — если вы видите, что они изношены или сильно забиты, на них есть следы повреждений, то лучше сразу замените их. Непосредственно радиатор фиксируется к корпусу отопителя при помощи трех саморезов — их нужно выкрутить, а само устройство — извлечь

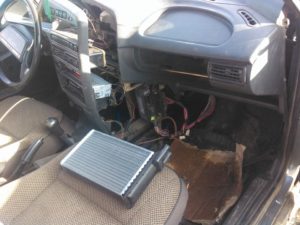

После демонтажа устройство заменяется на новое, процедура сборки осуществляется в обратной последовательности.

Цена вопроса

Цены на радиаторы разные, но они примерно варьируются в одном диапазоне. Стоимость устройств зависит от качества изделия, производителя, а также места, где оно покупается. К примеру, изделия компании Luzar для ВАЗ 2114 в среднем стоят на рынке от 900 до 1300 рублей. Алюминиевые радиаторы от производителя ДААЗ в среднем стоят около 1 тысячи рублей.

 Загрузка …

Особенности обратной сборки

Во время обратной сборки автомобиля после замены радиатора отопителя обратите внимание на следующие нюансы:

Обратите внимание на уплотнитель в области лобового стекла – он должен быть на своем месте.
Корпус центрального сопла должен быть на собственном месте без отклонений.
Проводку располагайте в тех же проемах, где она была до разборки, чтобы не делать лишнюю работу по несколько раз.

Как только сборка завершена, закрутите сливную пробку и залейте новый тосол. Можно использовать и старый, но лучше воспользоваться уже новым расходником. После завершения всех этих работ заведите машину, пока не начнет свою работу вентилятор радиатора.

После этого проверьте все соединения на предмет подтеков. Удостоверьтесь в том, что отопитель и заслонки работают так, как нужно.

Завершающим шагом идет проверка на правильную работу электрооборудования приборной панели.

Если после замены радиатора печки на ВАЗ-2115 все работает, как и прежде, можно считать, что все работы вы выполнили правильно.

В итоге замена радиатора – это дело кропотливое, и если вы чувствуете, что не справитесь, лучше обратиться к специалисту, который сделает все процедуры намного быстрее. Это сэкономит вам и время и нервы.

Диагностика неисправностей печки

Конструкция печки довольно проста. Казалось бы, ломаться здесь нечему. Сломаться полностью отопитель не может, так как его конструкция состоит из независимых друг от друга узлов. Однако некоторые элементы могут выходить из строя достаточно часто. К ним относятся:

• радиатор;
• кран;
• патрубки;
• резистор;
• переключатель режимов.

Неисправности радиатора печки

Основные причины выхода из строя радиатора печки:

• засорение;
• появление течи (разгерметизация).

В первом случае на внутренних стенках трубок радиатора накапливаются отложения. Они могут образовываться в результате:

• длительной эксплуатации радиатора;
• использования некачественной ОЖ;
• попадания в систему охлаждения грязи, продуктов трения, воды и т. п.

Как следствие, в радиаторе печки нарушается или полностью прекращается циркуляция тосола, и поступающий в салон воздух не успевает нормально нагреваться. Зимой в салоне авто будет холодно, а размораживание ветрового стекла станет настоящей проблемой.

Течь в радиаторе может появляться в результате коррозии и рассыхания. Вытекающая из печки ОЖ обычно образует лужу на полу под панелью со стороны пассажирского сиденья. Кроме этого, в салоне появится характерный запах, а на лобовом стекле из-за испарения ОЖ будет образовываться маслянистый налёт, снижающий водителю обзор. Последнее особенно актуально при езде против солнца или ночью, когда встречный транспорт движется с включёнными фарами.

Течь крана печки

Кран печки может выйти из строя по двум причинам:

• закисание запорного механизма;
• рассыхания корпуса устройства.

Если печка долгое время не использовалась, может произойти закисание крана. В этом случае при попытке открыть кран не следует прилагать большие усилия, так как можно повредить сам кран или порвать управляющий тросик.

При рассыхании корпуса течь можно сразу не заметить. Но через некоторое время появятся признаки, аналогичные симптомам течи радиатора (лужа ОЖ на полу, резкий запах в салоне, маслянистый налёт на лобовом стекле).

При неисправном кране печки ОЖ начинает вытекать в салон

Износ патрубков

Тосол из радиатора печки может начать вытекать через подводящие и отводящие патрубки в результате их износа под действием химически активных веществ, входящих в состав ОЖ, и высокой температуры. Кроме этого, патрубки могут быть повреждены при чрезмерной затяжке хомутов, обеспечивающих герметичность соединений.

Всего в системе отопления ВАЗ 2113–15 четыре патрубка — два в моторном отсеке, соединяющих двигатель с краном, и два в салоне, идущих от крана к радиатору печки. Утечка ОЖ может происходить разными путями. В одном случае тосол будет вытекать на защиту двигателя и на улицу, в другом — в салон авто. В любом случае это проявится в виде:

• падения уровня ОЖ в расширительном бачке;
• образования лужи под машиной или в салоне;
• появления в салоне неприятного запаха.

При повреждении патрубков печки ОЖ может начать вытекать в салон

Выход из строя резистора

Резистор печки состоит из двух обмоток и служит для изменения сопротивления поступающего на вентилятор электрического тока. Электродвигатель вентилятора может работать в трёх режимах, которые можно менять с помощью переключателя.

В третьем режиме на вентилятор поступает напряжение, равное напряжению бортовой сети, и он работает на полную мощность. При включении второго режима напряжение снижается за счёт одной из обмоток, сопротивление которой увеличивается примерно до 0,2 Ом. Вентилятор начинает вращаться заметно медленней. И, наконец, в первом режиме сопротивление обмоток увеличивается до 0,8 Ом, и мощность электродвигателя снижается до минимальной.

Основным признаком выхода из строя резистора является работа вентилятора только в третьем режиме. Причиной этого является перегорание одной или обеих обмоток.

При выходе из строя резистора печка работает только в одном режиме

Выход из строя переключателя

Определить причину неработающего отопителя салона можно лишь после проверки каждого его элемента. Иногда может выйти из строя сам переключатель режимов печки. Это происходит довольно редко в результате окисления или разрушения его контактов.

При помощи переключателя изменяют скорость вращения вентилятора

Возможные неисправности отопителя

Если печки не работает, это свидетельствует о том, что система отопления имеет неисправности.

Для автомобилей ВАЗ 2115 характерны такие поломки:

• утечка охлаждающей жидкости, что обусловлено нарушением герметичности системы;
• непроходимость антифриза, может быть связана с наличием воздушной пробки, которая обычно появляется в результате скопления грязи и отложений в патрубках системы.

Если на ВАЗ 2115 не работает отопитель, то в первую очередь это может быть связано с утечкой антифриза. Заметить такую проблему не так легко, поскольку сам радиатор отопителя расположен за центральной консолью и он скрыт от глаз водителя. Из признаков утечки расходного материала нужно выделить снижение антифриза в бачке, а также появление влажных пятен под водительским ковриком. Как правило, попадание охлаждающей жидкости в салон сопровождается появлением неприятного запаха, а на ветровом стекле авто при этом может образоваться жирная пленка.

В том случае, если отопитель не дует из-за непроходимости антифриза, то такую неисправность принято связывать с использованием низкокачественного расходного материала. Либо же попаданием в систему грязи. Кроме того, пробка может появиться из-за долгого использования устройства. Одним из основных симптомов является холодный воздушный поток из воздуховодов. Чтобы проверить поломку, следует потрогать входную и выходную магистраль — при воздушной пробке первая будет горячей, а вторая — холодной (автор видео — канал В гараже у Данилыча).

https://youtube.com/watch?v=GcNZ7y50KQ4

Инструкция по замене патрубков системы охлаждения ВАЗ-2114

В автомобилях отечественных производителей охлаждение двигателя происходит с помощью охлаждающей системы, в ВАЗ-2114 эту задачу осуществляет антифриз. Только при правильном выборе антифриза можно обеспечить эффективную работу системы охлаждения:

1. Заводская антифризовская жидкость хуже, по причине меньшего количества присадок тепловая защита транспортного средства существенно страдает. Антифриз был разработан целенаправленно для охлаждения деталей и составляющих автомобиля, поэтому он отличается исключительной полезностью.
2. Заводская жидкость имеет один большой недостаток – она быстро портит патрубки, что в свою очередь приводит к утечке жидкости и дефектам радиатора.

Убедившись в том, насколько важно использовать качественный антифриз, водитель ВАЗ-2114 принимается менять старую жидкость на новую. При этом уже через пару недель обнаруживается утечка антифриза, в чем дело? Собственник машины не учел, что вместе с антифризом замене подлежат и патрубки, через которые происходит утечка

Практика показывает, что старые шланги абсолютно негодные, антифриз разъедает их очень быстро. Поэтому пора обучиться заменять патрубки, и, наконец, закрыть вопрос о правильной работе системы охлаждения. Как осуществить задуманное, расскажут специалисты СТО.

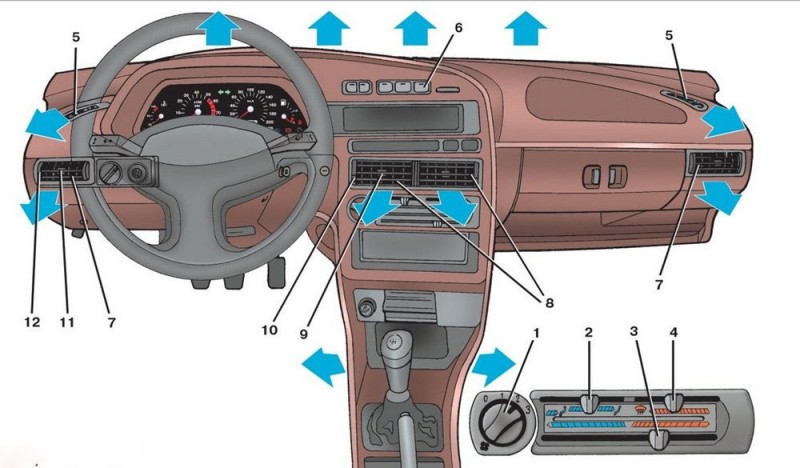

Как провести диагностику работоспособности отопителя ВАЗ-2115

• Включить переключателем 1 первую, после чего вторую и третью скорости.
• При помощи рычага 2 и 4 отрегулировать желаемое направление воздушного потока, а также последний даёт возможность выбрать нужную температуру.

• Неисправный вентилятор — полное отсутствие работы печки.
• Если радиатор всё-таки подаёт признаки жизни, то поломка может заключаться в выходе из строя добавочного резистора или отопитель салона не реагирует на команды переключателя.
• Но также может протечь или прикипеть кран печки, в таком случае его необходимо в срочном порядке заменить.
• Когда же вентилятор работает на полную мощность и температура стоит на максимуме, а двигатель прогрет, то, возможно, дело обстоит в засорении радиатора печки. Чтобы его прочистить или заменить, нужно будет его разобрать.

Как снять печку на ваз 2114

Печка – незаменимый элемент для любого автомобиля, делающий его эксплуатацию зимой удобной и комфортной. Однако она тоже имеет свойство отказывать, и тогда ее необходимо срочно ремонтировать. Обогреватель включает в себя несколько элементов, каждый из которых может выйти из строя. Но для того чтобы заменить моторчик, радиатор, резистор, устройство сначала необходимо демонтировать. Сегодня поговорим о том, как своими руками снять печку на ВАЗ-2114 и зачем это может понадобиться.

Основные проблемы с обогревом

1. Проблемы с термостатом. Их легко диагностировать по побочному эффекту – скорости прогрева или перегрева двигателя. Если термостат заклинит в открытом положении, тогда охлаждающая жидкость будет уходить на большой круг, из-за чего мотор станет греться дольше. И получается ситуация, при которой двигатель работает нормально, вроде полноценно снабжается топливом от инжектора, а греется ужасно долго. Если термостат заклинит в закрытом положении, возникнет обратный эффект (печка также работать не будет).
2. Завоздушивание. Вы залили новую незамерзающую жидкость и заметили, что отопления в авто нет? Возможно, образовалась пробка. Диагностировать неисправность несложно: нужно лишь завести двигатель, дать авто прогреться, дождаться включения вентилятора и потрогать патрубки, подключенные к штуцерам крана. Если на одном из них температура на ощупь будет отличаться – проблему можно считать обнаруженной.
3. Засор радиатора. Особенно часто эта проблема встречается после несвоевременной замены антифриза. Чем дольше старая жидкость находится в системе – тем сильнее она будет откладываться на стенках.

О том, как это сделать, мы далее и поговорим, а также расскажем об основных нюансах, которые нужно учесть, снимая прибор.

Как заменить радиатор печки на ваз 2114

1. Демонтаж передней панели. Опытные автолюбители знают, как сложно это сделать, не повредив при этом корпуса. ВАЗ устанавливает на свою продукцию ужасно хрупкие крепления, ввиду чего их можно легко сломать. Вряд ли кому-то понравятся переключатели, торчащие среди проводов из-за отсутствия приборной панели. Поэтому будьте очень осторожными.
2. Слив незамерзающей жидкости. Перед снятием печки нужно убрать из системы весь антифриз, ведь в противном случае он может пролиться в салон при демонтаже.
3. Отключение магнитолы и электроники. Специалисты рекомендуют пометить отключенные провода соответствующими наклейками, чтобы сэкономить время на поиске соответствий в схеме.
4. Демонтаж рулевой стойки.

Собственно, печка находится прямо перед вами. Дальше нет совершенно ничего сложного. Теперь вы сможете добраться до любого ее элемента, снять его, разобрать и установить на место. Монтаж осуществляется в обратном порядке. Если какие-то моменты остались непонятны для вас – воспользуйтесь видеоинструкцией на нашем сайте и узнайте наглядно обо всех тонкостях разборки.

Принцип работы печки Ваз 2114

Прогретый антифриз поступает через систему охлаждения двигателя в радиатор отопителя, который находится в кожухе, изолированном от моторного отсека и от салона. Горячий радиатор продувается вентилятором, нагнетая в салон теплый воздух. Система воздуховодов оборудована дефлекторами и заслонками для того. чтобы можно было регулировать направление и интенсивность подачи воздуха.

Также конструкцией печки Ваз 2114 предусмотрены разные режимы обогрева. Интенсивность подачи теплого воздуха регулируется при помощи количества оборотов электродвигателя нагнетателя, который установлен возле радиатора печки.

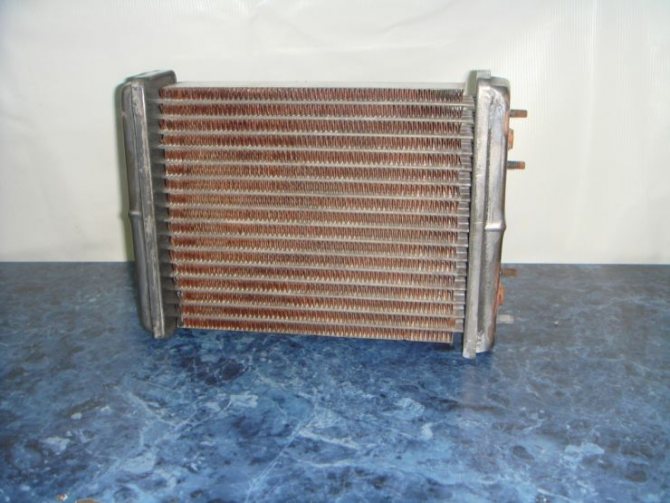

Виды радиаторов печки, устанавливаемых на ВАЗ 2114/15

Производитель устанавливает на ВАЗ 2114/15 собственные алюминиевые радиаторы сроком службы 3–5 лет, по окончании которого радиатор меняют. Выбрать новый теплообменник довольно сложно. На рынке представлен широкий ассортимент радиаторов различных производителей. Безусловно, встречаются подделки.

Радиаторы системы отопления для всего семейства «Самар» имеют каталожные номера 2108–8101060 и 2108–08101060–00 и одинаковые габариты:

• длина — 250 мм;
• ширина — 158 мм;
• высота — 42 мм.

Схема их крепления к кузову также идентична.

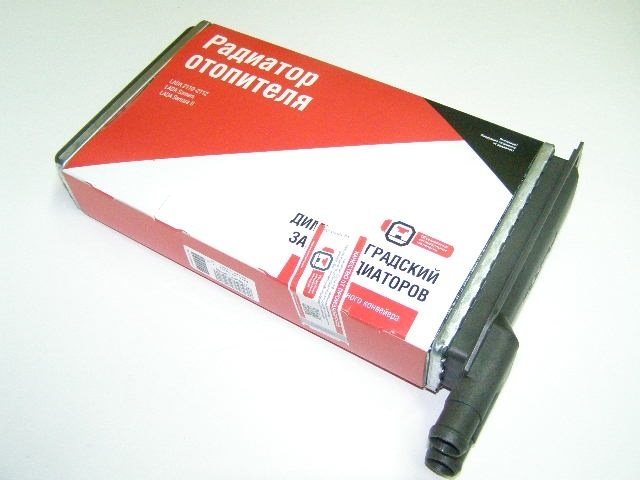

Радиаторы печки ВАЗ 2114/15 выпускаются под каталожными номерами 2108–8101060 и 2108–08101060–00

На ВАЗ 2114/15 могут быть установлены алюминиевые и медные радиаторы, имеющие свои достоинства и недостатки.

Алюминий	Медь
Срок службы, лет	3–4	5–7
Теплоотдача, Вт/мгрд	209,3	389,6
Ремонтопригодность при возникновении течи	Условно ремонтопригоден	Ремонтопригоден
Стоимость, руб.	800–1000	1600–1800

Главными преимуществами медных изделий является больший срок службы, повышенная теплоотдача и ремонтопригодность. Однако стоят они обычно почти вдвое дороже алюминиевых. Технические характеристики радиаторов во многом определяются их производителем.

Радиаторы ДААЗ

Наибольшей популярностью у владельцев ВАЗ 2114/15 пользуются радиаторы производства Luzar, Hola, Craft, «Пекар» и др. Все они находятся в одной ценовой категории и имеют близкие рабочие характеристики.

Радиаторы ДААЗ отличаются высокой эффективностью и длительным сроком службы

Улучшенными параметрами обладают алюминиевые радиаторы ДААЗ. Они имеют срок службы 4–7 лет и цену около 1000 руб. Особенности конструкции таких радиаторов заключаются в большем количестве ламелей (тонких пластин), а это существенно увеличивает площадь теплообмена. Радиаторы ДААЗ — оптимальный вариант для владельцев ВАЗ 2114/15.

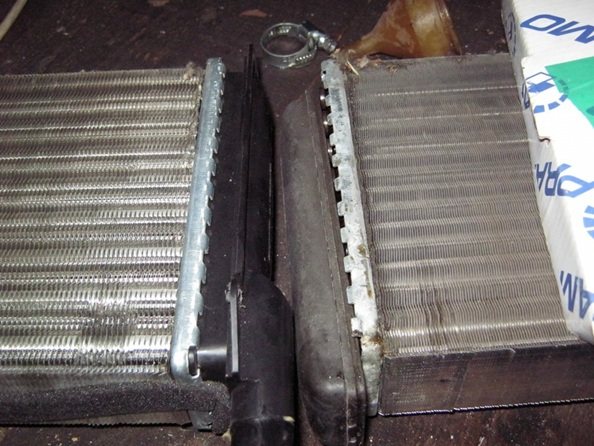

Радиаторы ДААЗ за счёт большего количества ламелей обладают повышенной теплоотдачей

Выбор радиатора

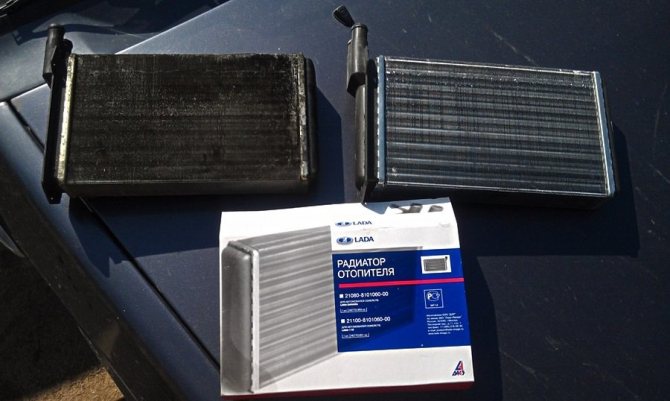

На каком бы автомобиле вы не меняли радиатор отопителя, при покупке нового стоит обратить внимание, на следующие нюансы:

• Насколько часто установлены поперечные пластины;
• На сколько пластины жесткие и крепкие;
• Алюминиевые трубки должны иметь пластмассовые завихрители.

При самостоятельной замене радиатора печки, рекомендуется подходящие к нему шланги смазывать герметиком, тем самым вы продлите жизнь новому радиатору.

Как бы не показалось на первый взгляд, что в замене радиатора своими руками нет не чего сложного, это не так. Это процесс достаточно трудоемкий и требует не мало времени.

Замена радиатора печки ВАЗ-2115 без снятия панели

Чтобы замена радиатора печки ВАЗ-2115 была осуществлена без различных проблем, рекомендуем вам внимательно изучить эту статью.

• Включить переключателем 1 первую, после чего вторую и третью скорости.
• При помощи рычага 2 и 4 отрегулировать желаемое направление воздушного потока, а также последний даёт возможность выбрать нужную температуру.

• Неисправный вентилятор — полное отсутствие работы печки.
• Если радиатор всё-таки подаёт признаки жизни, то поломка может заключаться в выходе из строя добавочного резистора или отопитель салона не реагирует на команды переключателя.
• Но также может протечь или прикипеть кран печки, в таком случае его необходимо в срочном порядке заменить.
• Когда же вентилятор работает на полную мощность и температура стоит на максимуме, а двигатель прогрет, то, возможно, дело обстоит в засорении радиатора печки. Чтобы его прочистить или заменить, нужно будет его разобрать.

Порядок выполнения работы

Замена радиатора печки ВАЗ-2114 без снятия торпеды позволяет сэкономить время, причем для этого не потребуется особых навыков. Сразу оговоримся, что часть торпеды все-таки разобрать придется, но центральная консоль останется на месте, а это самая трудоемкая часть операции. На начальном этапе работы снимается боковая часть панели со стороны пассажира, для этого отверткой необходимо открутить крепящие ее саморезы.

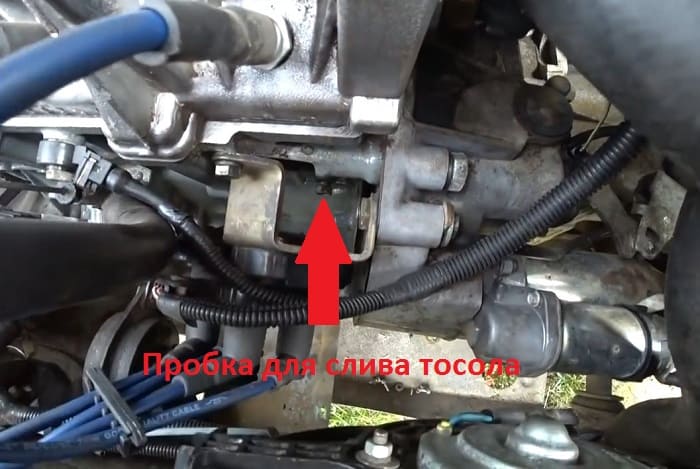

Для слива охлаждающей жидкости необходимо выкрутить болты передней защиты, которая находится под моторным отсеком.  Тосол сливается через специальную пробку, которая находится в блоке цилиндров, для ее выкручивания понадобится накидной ключ на 13.  Чтобы он не разливался по земле или по полу гаража, под машину ставится емкость. Чтобы увеличить скорость вытекания антифриза, можно отрыть крышку расширительного бачка.

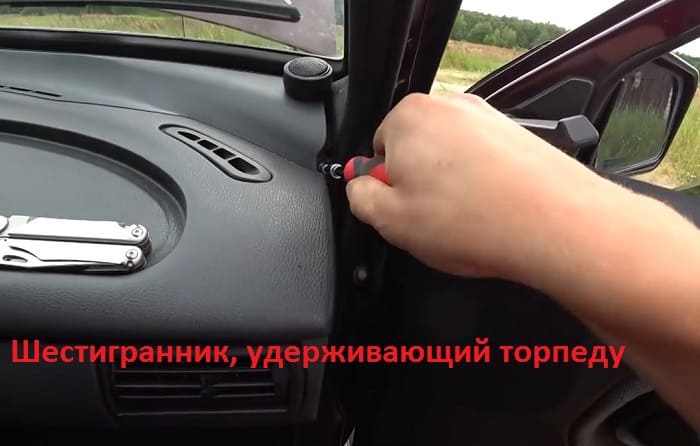

При помощи шестигранника со стороны пассажира выкручивается крепление торпеды, после чего ее можно легко отогнуть.

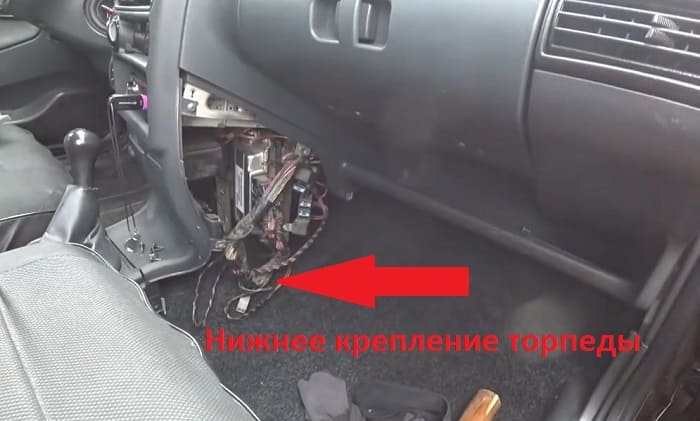

Далее нужно выкрутить еще одно крепление, находящееся со стороны пассажира под нижней частью центрально консоли. После этого торпеду можно легко приподнять, чтобы она осталась в таком же положении, установить под нее упор подходящей длины, достаточно бруска сечением 50х50 мм длиной около 40 см.

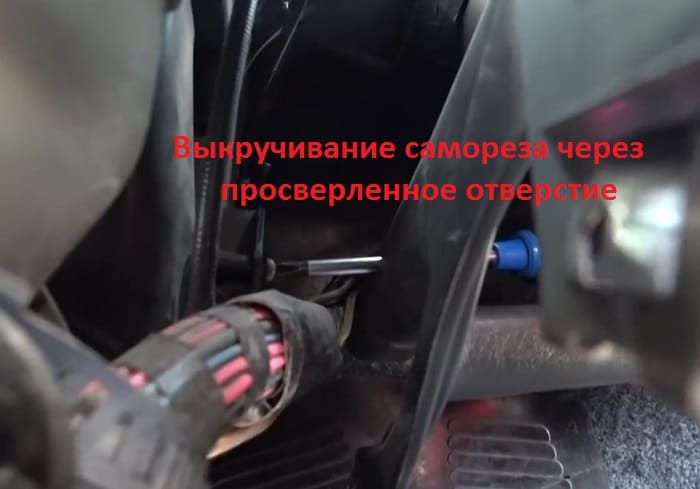

В открывшемся пространстве можно увидеть радиатор отопителя, который крепятся на трех саморезах. Их необходимо выкрутить, чтобы его можно было спокойно извлечь из гнезда. При этом возникнет проблема — за пластиковым корпусом торпеды спрятан еще один саморез, который требуется выкрутить. Чтобы добраться до него в пластмассе целесообразно просверлить небольшое отверстие, через которое можно будет просунуть отвертку. Для этого предварительно нужно вынуть бардачок. Если пытаться отодвинуть торпеду, можно поломать пластмассу и тогда снятие радиатора печки на ВАЗ-2114 превратится в дорогостоящую процедуру.

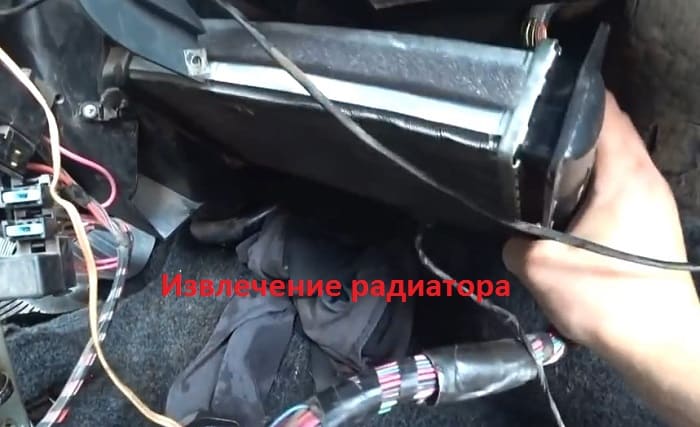

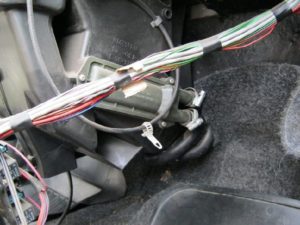

Далее можно приступить непосредственно к демонтажу радиатора отопителя. Для этого снимаются хомуты и отсоединяются патрубки, под которые лучше подложить небольшую емкость или ветошь, поскольку в системе еще остается антифриз, который выльется прямо в салон. После этого радиатор достаётся из посадочного гнезда без всякого усилия. Желательно рассмотреть его, чтобы увидеть, где было повреждение и откуда вытекает тосол, в этом месте появляются коррозионные повреждения и видны потеки, что еще раз подтверждает то, что требуется замена радиатора печки.

Новый радиатор отопителя устанавливается на место без усилий, с этим не должно возникнуть никаких проблем. Он закрепляется саморезами, в том числе, через просверленное ранее в торпеде отверстие. При этом желательно провести ревизию краника, поскольку это еще одно слабое место системы отопления. Он должен быть полностью сухим, а его рычажок легко поворачиваться. Бардачок устанавливается на место, торпеда и снятая боковая панель прикручиваются к креплениям.

Перед тем, как заливать охлаждающую жидкость, требуется проверить, затянута ли пробка на блоке цилиндров, чтобы охлаждающая жидкость не выливалась. Свежий тосол заливается до уровня в расширительный бачок, если в процессе работы уровень упадет, то его придется долить.

Для проведения испытаний нужно завести двигатель и, подождав, пока он прогреется, включить печку. Она должна хорошо греть в разных режимах, а салон оставаться сухим, без пятен выливающегося антифриза с характерным запахом. Первое время рекомендуется периодически поглядывать на пол, чтобы убедиться, что все соединения герметичны, а новый радиатор не бракованный.

Видео: Замена радиатора печки БЕЗ СНЯТИЯ ТОРПЕДЫ

Меняем радиатор печки ВАЗ-2115

Производить замену нужно, когда произошла протечка радиатора отопителя или он забился. В случае если радиатор забился, его можно продуть Кёрхером, но учтите, что он может испортиться под действием высокого давления.

Как разобрать печку и снять радиатор

Для того чтобы снять радиатор, необходимо заранее слить охлаждающую жидкость и разобрать приборную панель. В случае когда охлаждающая жидкость ещё хорошая, её можно после замены вышедших из строя элементов опять залить назад.

Чтобы сэкономить время, можно не снимать панель полностью, а обойтись лишь частичным разбором.

Первоначально вам потребуется снять консоль и бардачок. Для этого отверните крепления панели с левой стороны. После чего оттяните панель на себя и снимите радиатор, но, скорее всего, в одиночку это сделать не удастся и нужно будет обратиться к кому-нибудь за помощью, так как вдвоём работать удобнее.

Открутите крепления панели с обеих сторон и ослабьте кронштейны, идущие от пола (там, где находится ЭБУ), а также снимите полностью бардачок. Отогните панель и при помощи помощника извлеките радиатор.

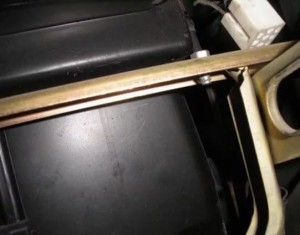

Когда вы доберётесь до радиатора отопителя, отсоедините колодку проводов от электродвигателя печки. После чего вам будет нужно отвернуть две гайки крепления с правой стороны и две гайки слева. После этого ослабьте хомуты, которые держат патрубки, и отсоедините радиатор.

Как поставить новый радиатор печки

Установка производится строго в обратном порядке

Важно также после длительного срока службы произвести параллельную замену хомутов и патрубков новыми, желательно армированными. Замена шлангов на печки ВАЗ-2115 также весьма длительная и кропотливая процедура, так как придётся менять все элементы, иначе толку от частичной замены будет мало

Старые шланги будут со временем выходить из строя и охлаждающая жидкость может начать подтекать.

Последним шагом по сборке будет установка приборной панели и заливание охлаждающей жидкости.

Когда все действия по замене будут выполнены, запустите двигатель и проверьте, как работает отопление, хорошо ли и быстро нагревается. Если тепла долго нет, то, возможно, была не полностью удалена воздушная пробка.

Назначение, расположение и устройство печки ВАЗ 2113–15

В отличие от классических моделей «Жигулей», печка ВАЗ 2113–15 довольно хорошо справляется со своими обязанностями. Если она исправна, в салоне машины всегда будет тепло. Система распределения воздушных потоков также реализована довольно неплохо, поэтому лобовое стекло даже в сильный мороз полностью очищается от наледи за несколько минут.

Назначение отопителя

Основная функция печки — обогрев салона и лобового стекла. Горячий воздух, подаваемый через систему воздуховодов на лобовое стекло, предотвращает его замерзание зимой. В тёплое время года печка используется для принудительной вентиляции салона.

Расположение и устройство печки

Печка ВАЗ 2113–15 расположена в передней части салона под центральной консолью приборной панели. В салон выведены лишь элементы управления отопителем и дефлекторы, через которые поступает воздух.

Отопитель салона ВАЗ 2113–15 закрыт центральной консолью

Печка состоит из следующих элементов:

• кожух;
• радиатор;
• кран;
• подводящий и отводящий патрубки;
• электромотор с цилиндрической крыльчаткой;
• заслонка обдува ветрового стекла;
• управляющая заслонка;
• заслонка обдува ног;
• модуль управления (переключатель режимов, резистор, рычаги управления заслонками).

Принцип работы печки

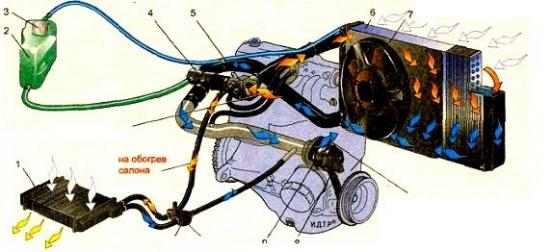

Работа печки основана на теплообмене между нагретой охлаждающей жидкостью (ОЖ) и воздухом, поступающим в салон. Основу конструкции составляет радиатор. Он представляет собой систему трубок, внутри которых циркулирует нагретая ОЖ, подающаяся от силового агрегата. Трубки оснащены тонкими ламелями, позволяющими более эффективно отдавать тепло воздуху.

Радиатор закрыт кожухом, который является корпусом печки. С одной его стороны расположен электрический вентилятор, нагнетающий в устройство воздух. Варьируя скорость вращения вентилятора переключателем, изменяющим сопротивление специального резистора и расположенным на центральной панели, можно регулировать интенсивность поступающего в салон воздушного потока.

Циркулируя между ламелей радиатора, воздух нагревается и по воздуховодам, расположенным в передней части отопителя, поступает в салон. Распределение потоков осуществляется при помощи трёх заслонок, одна из которых (управляющая) регулирует (открывает или закрывает) поступление воздуха в салон, а две другие (обдува ног и ветрового стекла) изменяют его направление.

Основу конструкции отопителя салона составляет радиатор

Печка может быть полностью отключена от системы охлаждения двигателя с помощью крана, перекрывающего подачу ОЖ в радиатор системы отопления.

Замена

Поменять вышедший из строя агрегат не сложно. Придерживайтесь определенных правил и последовательности ваших действий, чтобы добиться желаемого результата.

1. Отключите минусовую клемму с аккумуляторной батареи.
2. Поднимите капот и в подкапотном пространстве отсоедините все крепежные болты, которые удерживают пластиковую накладку.
3. Накладку пока что можно убрать в сторонку, дабы она не мешала работе.
4. Снимите уплотнительную резинку, которая также имеет свое место в подкапотном пространстве.

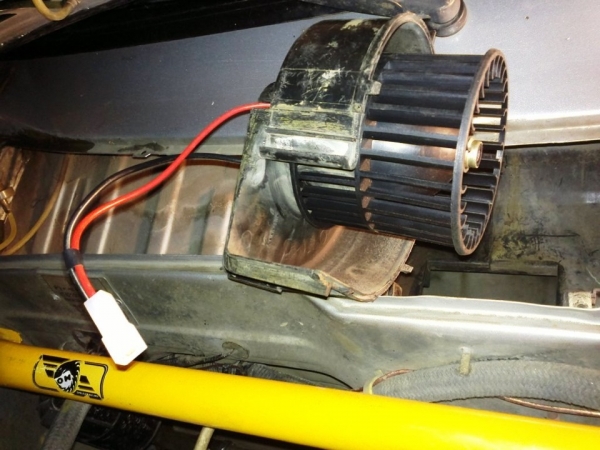

5. Снимите защитный кожух моторчика вашего отопителя. Так вы добрались до искомого объекта и можете приступать к замене.
6. По бокам мотора располагаются два болта, которые удерживают ваш вентилятор.
7. Теперь переходите в салон, снимайте панель со стороны водителя. Там располагается плюсовой штекер, который обязательно отсоединяется.
8. Далее ищите минусовой провод. Он удерживается на одной гайке, которую следует открутить.
9. Отсоединенные провода заводятся в отверстие корпуса вашего автомобиля, пропуская через уплотнительную резинку.
10. Извлеките поврежденный моторчик. Для этого его нужно повернуть и вытащить через правую сторону.

Четко придерживайтесь последовательности обратной сборки, чтобы не допустить ошибок, способных привести к еще более серьезным неполадкам.

Как видите, извлечь устройство не сложно. Изучив состояние мотор-вентилятора, можно сделать вывод относительно необходимости его замены. Порой автовладельцы обходятся простым ремонтом щеток или заменой предохранителей.

Порядок снятия

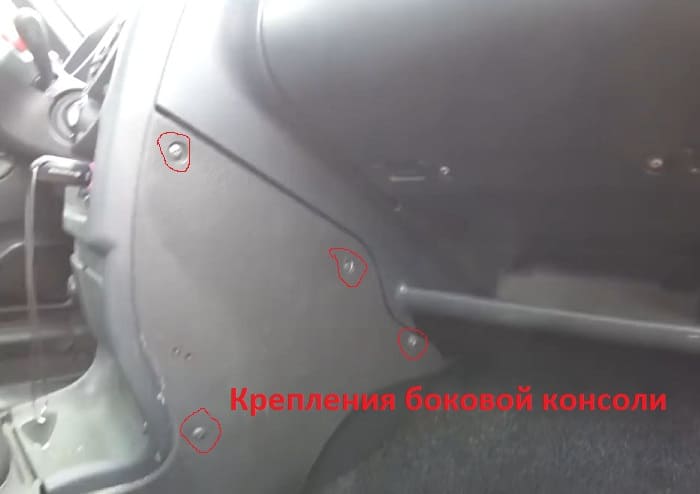

1. Затем в салоне автомобиля под панелью приборов снимаем защитный боковой кожух со стороны правой ноги водителя. Он крепится снизу и сверху на двух саморезах.
2. Теперь отсоединяем провода установка. Размыкаем клемму плюсового провода (обычно он имеет синий цвет), находящуюся там в месте расположения отопителя. Для снятия кольцевой клеммы минусового провода (обычно черного цвета), откручиваем гаечным ключом удерживающую ее гайку, снимаем шайбу и саму клемму. Если вы планируете менять деталь полностью, провода можно перерезать, так как они довольно коротки.
3. В подкапотном пространстве откручиваем два винта, крепящих кожухи, укрывающие деталь, снимаем этот защитный кожух.
4. Откручиваем два винта крепления детали, удерживающие защитный кожух (иногда его называют чулком) с двух сторон.
5. Вытягиваем провода из резинового уплотнителя.

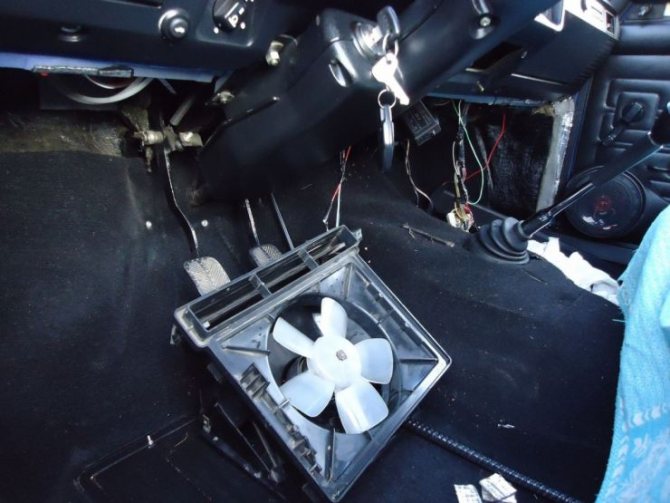

6. Приподнимаем вентилятор и выводим из зацепления с корпусом автомобиля его переднюю опору. Сдвигаем деталь на себя, а затем, поворачивая на 90 градусов в сторону пассажирского сидения до уширения выемки в кузове. Вынимаем деталь наружу.
7. Если внутри скопился мусор или электрический моторчик требует ремонта или смазки, то производим разборку кожухов вентилятора. Для этого освобождаем их защелки и разъединяем части. Теперь извлекаем сам моторчик с крыльчаткой.
8. Сборка детали и установка в автомобиль проводится в обратном порядке.

Наглядно процесс снятия можно увидеть в следующем сюжете: «Как снять вентилятор печки ВАЗ 2115: видеоинструкция».

Очистка системы отопления автомобиля от скопившегося мусора – один из пунктов подготовки автомобиля к зимнему сезону. Этим вы сможете обезопасить себя от неприятностей, возникающих в самый неподходящий момент, тем самым увеличив срок службы деталей отопительной системы.
