Меняем топливный фильтр на хендай солярис

Самостоятельная замена топливного фильтра Хендай Солярис (фото и видео).

Бардачок

Открытый бардачок

Ограничитель справа

Упор-стопор

Второй упор стопор

Откинутый бардачок

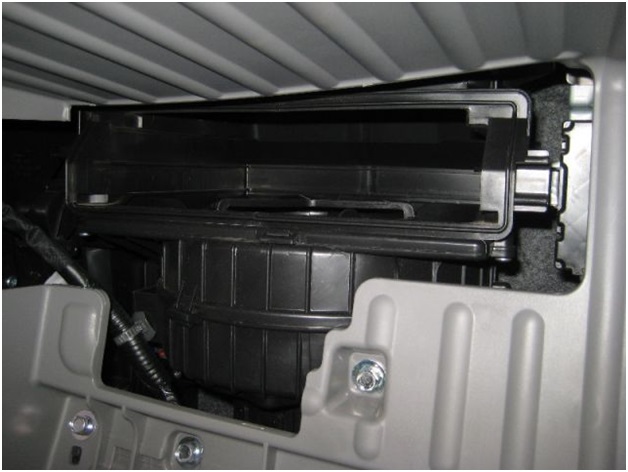

Корпус фильтра

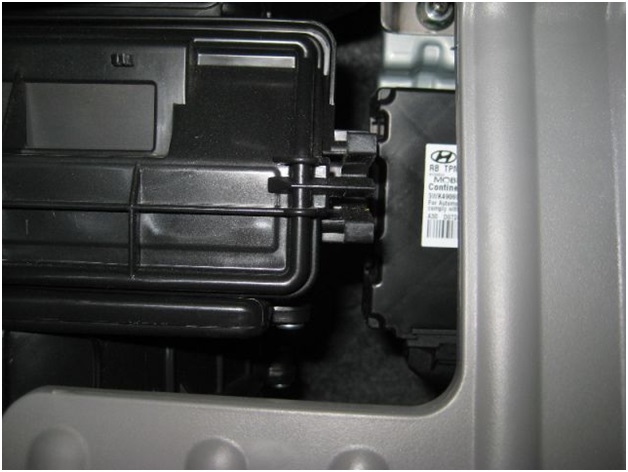

Правый фиксатор

Сжатие фиксатора

Левый фиксатор

Снятие крышки

Крышка

Изъятие сеточки

Фильтр

Изъятие фильтра

Вынутый фильтр

Посадочное место

Новый фильтр

Процесс диагностики не сложный, предусматривает проведение следующих действий:

• Заглушите двигатель, откройте капот.
• Осмотрите топливный контур, убедитесь в отсутствие повреждений.
• Проверьте исправность предохранителя (№17) монтажного блока. Он расположен в моторном отсеке, за аккумуляторной батареей.
• Поместите транспортное средство над смотровой ямой, проверьте герметичность контура, исключите утечку топлива.

Дополнительно проверьте фактический уровень горючего в топливном баке автомобиля.

Монтаж топливного модуля в бак автомобиля произведите в обратной последовательности, при этом не перепутайте топливопроводы подачи и обратки подачи горючего.

Не спешите запускать двигатель. Проверните несколько раз ключ в замке зажигания, заполнив объем топливного модуля. По звуку можно определить, заполнился ли он бензином. После того как звук стал монотонным, можно заводить авто.

https://youtube.com/watch?v=k_yy6PJMcXQ

Не допускайте нестабильной работы топливного насоса, меняйте его при первых признаках неисправности или при пробеге 60 тысяч километров (после 3-х лет эксплуатации авто). Время, когда менять топливный фильтр может быть утрачено, тогда потребуется замена более дорогой детали – топливного насоса.

Самостоятельная замена топливного фильтра Хендай Солярис (фото и видео).

Наша инструкция пригодна для автомобилей Hyundai Solaris с двигателями 1,4 1,6 л., как первого, так и второго поколения.

Когда следует менять топливный фильтр?

Производитель установил регламент — замена топливного фильтра осуществляется раз в 60000 км.. Но, на практике, фильтр лучше менять чаще, так как качество топлива на российских АЗС оставляет желать лучшего.

Засорение топливного фильтра проявляет себя в виде недостатка мощности, провалов при разгоне, снижения максимальной скорости.

Если своевременно не менять топливный фильтр, могут быть проблемы. Однажды, к нам на сервис, попал Солярис, с отказавшим бензонасосом, причина отказа — порыв сетки. Соответственно, грязь попадала в насос, и он изнашивался, причиной прорыва сетки было образование, в баке, конденсата и его замерзание.

На практике — топливный фильтр желательно менять раз в 3 года или 40000-50000 км, в зависимости от того что наступит раньше.

Если вы живёте в крупных городах и много ездите, регламентный срок замены топливного фильтра вас вполне устроит.

Что потребуется для замены топливного фильтра?

Инструменты:

• вороток с удлинителем
• головка на 8 для откручивания кольца топливного модуля.
• головка на 12 для откручивания сиденья.
• канцелярский или обычный нож для подрезания герметика.
• пассатижи для снятия хомутов.
• плоская отвертка для разборки топливного модуля.

Расходные материалы:

• сетка грубой очистки (31184-1R000 — оригинал)
• фильтр тонкой очистки (S3111-21R000 — оригинал)
• герметик для приклеивания крышки (любой, можно даже Казанский)

Примерная стоимость расходных материалов 1500 рублей.

Как осуществляется замена топливного фильтра?

Если вам лень читать, можете посмотреть это видео:

https://youtube.com/watch?v=k_yy6PJMcXQ

Если вам привычнее читать, ниже для вас пошаговая инструкция с картинками:

Шаг 1 — снимаем подушку заднего сиденья.

Для этого откручиваем головкой на 12, крепежный болт. Он расположен по центру и движением вверх приподнимаем подушку сидения, освобождая передние кронштейны.

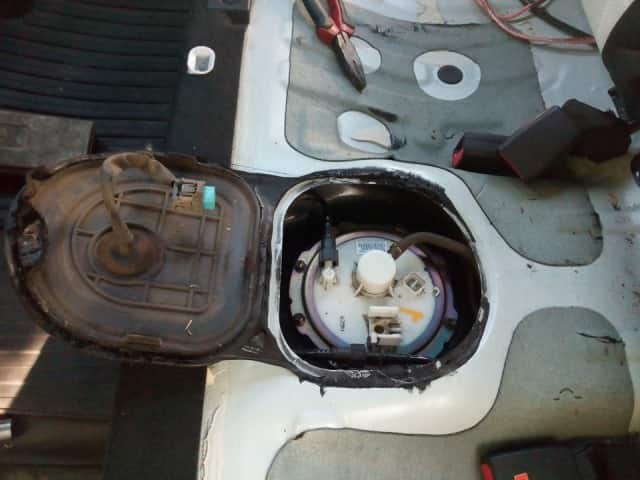

Шаг 2 — снимаем крышку.

Делается это при помощи канцелярского или обычного ножа подрезаем герметик и поднимаем её.

Шаг 3 — убираем грязь.

Это необходимо для того, чтобы после демонтажа топливного модуля, вся эта грязь не попала в бак. Сделать это можно при помощи тряпки, щётки или компрессора.

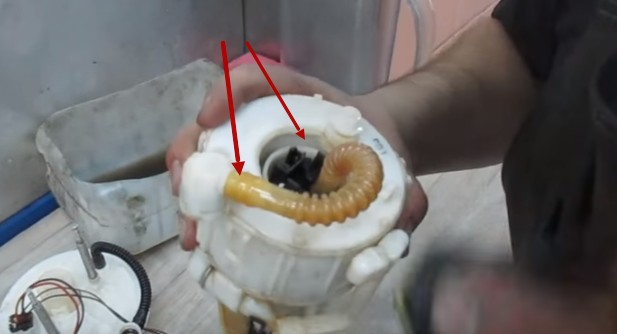

Шаг 4 — вынимаем топливный модуль.

Аккуратно отсоединяем все провода и отщелкивает хомуты топливных шлангов. После этого откручиваем 8 болтов на 8, снимаем стопорное кольцо и бережно извлекаем топливный модуль.

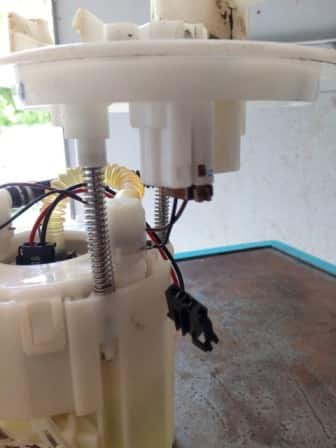

Шаг 5 — обслуживаем топливный модуль.

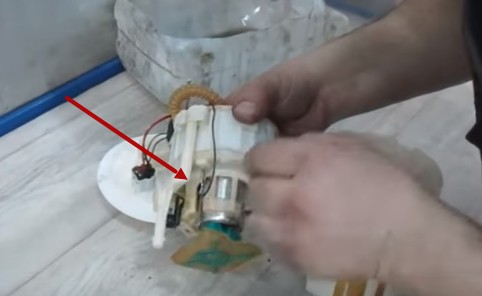

Заменяем фильтр грубой очистки (сеточку на входе в бензонасос), заменяем фильтр тонкой очистки — пластиковую емкость.

ВНИМАНИЕ! Крайне важно, при смене фильтров не потерять уплотнительные колечки. Частая ошибка потеря уплотнительных колец регулятора давления — если забыть установить уплотнительные кольца автомобиль завести не получится, так как топливо не будет поступать в двигатель

Частая ошибка потеря уплотнительных колец регулятора давления — если забыть установить уплотнительные кольца автомобиль завести не получится, так как топливо не будет поступать в двигатель.

Шаг 6 — собираем все в обратной последовательности, приклеиваем на герметик крышку, устанавливаем сидение и наслаждаемся сэкономленные деньгами.

Для понимания степени засора топливного фильтра за 50000 км эксплуатации, можете посмотреть два фото (бумага фильтра с одной стороны и с другой):

Заключение.

Я надеюсь, что прочитав эту статью, вы поняли, что замена топливного фильтра Хендай Солярис (Hyundai Solaris) не представляет сложности.

К сожалению, выполнить эту работу не испачкав руки и не понюхав в бензина, невозможно, поэтому, возможно, имеет смысл обратиться к профессионалам.

При помощи замечательного сервиса «Ремонтиста» , можно подобрать автосервис рядом с домом изучить отзывы про него и узнать цену.

Средняя цена на услугу по замене топливного фильтра на Солярисе на 2018 год — 550руб, среднее время оказания услуги 30 минут.

На этом у меня сегодня всё. Надеюсь, что статья была вам полезной. Если вы хотите ее дополнить или задать вопросы пишите комментарии.

http://dispetcher-gruzoperevozok.biz/zamena-toplivnogo-filtra-henday-solyaris/http://razborov.net/hyundai/zamena-toplivnogo-fil-tra-hyundai-solaris.htmlhttp://zapchasti.expert/toplivnyj-filtr/toplivnyj-filtr-hyundai-solaris.htmlhttp://etlib.ru/report/1424-zamena-toplivnogo-filtra-hendaj-solyarishttp://life-with-cars.ru/bez-rubriki/samostoyatelnaya-zamena-toplivnogo-filtra-hendaj-solyaris-foto-i-video/

Когда нужно менять топливный фильтр на хендай солярис: выявляем все нюансы

Вне зависимости от пробега замена топливного фильтра может понадобиться в следующих случаях:

1. Автомобиль теряет динамику, педаль газа «проваливается», не вызывая ощутимого прироста в тяге.
2. Проработав на холостых оборотах, двигатель может заглохнуть.
3. Чем выше обороты, тем нестабильнее работа мотора. Могут возникать провалы мощности, особенно когда стрелка тахометра переваливает за середину шкалы.
4. При повороте ключа в замке зажигания меняется звук работы бензонасоса. Имеются проблемы в запуске двигателя.
5. Необъяснимо растёт расход топлива при сохранении обычного режима езды.

В автомобиле очень много узлов и агрегатов, и при определённого рода поведении машины довольно сложно вычислить, где же именно кроется неисправность. Когда машина плохо заводится либо глохнет внезапно при переходе на «нейтралку» (а ведь это может быть прямо посреди улицы), первым делом стоит грешить на засорённый топливный фильтр.

Критическое падение разгонных качеств автомобиля говорит о том, что двигателю не под силу тянуть при увеличенном расходе топлива. Придётся лезть под заднее сиденье. И хотя критических поломок при игнорировании регламентной замены произойти не должно, но сам топливный насос рано или поздно выйдет из строя.

Согласно регламенту ТО замена воздушного фильтра Хендай Солярис должна проходить каждые 45 тыс. км пробега (ТО 3). Как показывает практика, фильтрующий элемент засоряется намного раньше. На скорость загрязнения влияют состояние окружающей среды, а также сезон. Летом больше пыли и грязи, а также множество мелких насекомых, которые попадают в воздухозаборник.

Поэтому специалисты рекомендуют проводить замену воздушного фильтра по мере загрязнения, или не менее чем через 7-8 тыс. км пробега. Для определения состояния фильтрующего элемента его нужно периодически осматривать. На Хендай Солярис он расположен под капотом, возле двигателя, в большом черном пластиковом боксе. Для открытия нужно всего лишь отстегнуть две защелки.

Замена фильтра.

Также в периодах между ТО вполне можно сделать очистку фильтрующего элемента самостоятельно, с помощью пылесоса. Больше 2 раз проводить очистку таким образом не рекомендуется, так как фильтр теряет свои эксплуатационные характеристики. Дальше нужно производить замену. Стирать фильтрующий элемент любыми жидкостями категорически не рекомендуется. Верными признаками того, что нужно заменить воздушный фильтр являются потеря мощности двигателя и повышенный расход топлива.

Топливный фильтр на Хендай Солярис: где находится, цена, оригиналы, аналоги, артикулы

Производитель рекомендует обновлять ТФ через 60000 км – каждое четвертое ТО. Интервал подлежит корректировке в сторону сокращения, если автомобиль систематически заправляют некачественным горючим.

Технические параметры ТФ: наружный диаметр 80.0 мм, внутренний диаметр 62.0 мм, длина 59 мм.

Серийный номер / артикул	Цена в рублях
31112-1R000 оригинальный фильтр, который стоит по умолчанию на серийных моделях	От 900 — 950
H70WK13	LF-993M	От 850
WK 8019	FS11004	От 850
30H11	ADG02404	От 850
PP979/2	30-H0-011	От 850
N1330330	PF3907	От 850
J1330515	LF-993M	От 850
FC-H11S	FS11004	От 850
N1330330	PF3907	От 850
H70WK13	WK 8019	От 850
30H11	FS11004	От 850
*стоимость уточните у менеджера на момент покупки

Замена топливного фильтра Hyundai Solaris

Замена топливного фильтра своими руками не потребует какого-либо специального инструмента, здесь главное – это аккуратность. Начать ее лучше всего, когда в баке менее половины уровня бензина – иначе стакан топливного модуля будет слишком заполнен топливом, и при извлечении бензин гарантированно прольется в салон.

Сняв подушку заднего сиденья (выкручиваются болты «на 12», которые можно нащупать между ней и спинкой), можно увидеть пластиковую крышку – подняв ее, мы получим доступ к верхней части модуля бензонасоса. Сняв с него разъем, нужно завести мотор и дать ему заглохнуть, чтобы сбросить давление в магистрали, иначе при снятии патрубка из него ударит струя горючего.

Затем снимаем патрубки с штуцеров крышки. Топливная магистраль имеет быстросъемное крепление – аккуратно надавив на цветные вставки по бокам гнезда, его можно стянуть со штуцера. Главное – не прилагать излишних усилий, иначе поврежденные зубцы фиксатора могут не выдержать давления топлива, и магистраль разгерметизируется на ходу.

Шланг вентиляции удерживается обычным пружинным хомутом – его достаточно сдавить узкогубцами. Патрубок адсорбера просто отщелкивается от фиксатора и сдвигается вбок.

Модуль бензонасоса удерживается металлическим ободком, для демонтажа выкручиваются винты по периметру. Извлекая сборку бензонасоса, придется наклонять ее в сторону, чтобы не повредить поводок датчика уровня топлива – именно в этот момент можно пролить бензин в салон. После извлечения модуля также снимается резиновое уплотнительное кольцо – его стоит снять и протереть, чтобы обеспечить герметичность установки модуля обратно. Иногда оно прилипает к крышке топливного модуля, но при снятии падает в лючок бензобака – стоит быть внимательным, чтобы не вылавливать уплотнение в баке.

От крышки модуля отсоединяется разъем питания бензонасоса, затем патрубок подачи топлива снимается уже с нижней части модуля. Освободив подпружиненные штанги, поднимаем крышку модуля и откладываем в сторону.

Сняв нижнюю крышку с модуля, можно увидеть непосредственно фильтр – в его центр установлен бензонасос, на нем же смонтированы остальные элементы. Для удобства стоит положить рядом старую и новую деталь, последовательно и аккуратно переставляя все элементы со старого фильтра на новый.

После сборки модуля на него устанавливаются нижняя и верхняя крышки, собирается магистраль подачи топлива, подключается разъем питания насоса. Уложив на место уплотнительное кольцо, заводим на место модуль и крест-накрест протягиваем крышку.

Затем на ней защелкивается магистраль адсорбера, подключаются патрубок вентиляции и напорная магистраль. Надежность крепления магистрали можно оценить, несколько раз включив зажигание, чтобы насос успел прогнать из нее воздух и выйти на рабочее давление – не должно быть никаких признаков подтекания бензина под штуцером.

Видео замены топливного фильтра на Хендай Солярис

Замена топливного фильтра на Хёндай Солярис 1,4 — 1,6

Воздушные фильтры для Hyundai Solaris не отличаются в зависимости от объема двигателя. От производителя на устанавливается 281131R100. Цена — от 390 руб. Производитель — компания Mobis, которая является по факту дочерним предприятием Kia{amp}amp;Hyundai, и занимается поставками оригинальных запчастей на конвейер. В продаже также можно встретить оригинальный воздушный фильтр под номером S281131R100. Разницы между деталями нет.

Оригинальная деталь.

Бардачок

Открытый бардачок

Ограничитель справа

Упор-стопор

Второй упор стопор

Откинутый бардачок

Корпус фильтра

Правый фиксатор

Сжатие фиксатора

Левый фиксатор

Снятие крышки

Крышка

Изъятие сеточки

Фильтр

Изъятие фильтра

Вынутый фильтр

Посадочное место

Новый фильтр

На ранних моделях Хендай Солярис вместо салонного фильтра устанавливалась сетка. Артикул изделия — 971330С000. Средняя цена — 680 руб. Она просто служила препятствием для попадания в систему вентиляции крупных частиц мусора и насекомых. С очисткой воздуха от автомобильных выбросов, мелкой пыли, а тем более от неприятных запахов с улицы она не справляется.

Размеры салонного фильтра Хендай Солярис
Длинна	191 мм
Ширина	212 мм
Высота	15 мм

При замене салонного фильтра Хендай Солярис выбирают наиболее популярные заменители:

• AMD FC167C Производитель — корейская компания AMD. Цена — от 150 руб. Фильтр имеет угольный слой, который предназначен для дополнительной фильтрации воздуха. Отзывы покупателей о данной модели фильтра только позитивные. Из недостатков — тонкое угольное напыление;
• TSN 9.7.872 Производитель — компания ТСН Цитрон. Цена — от 140 руб. Хорошее качество исполнения, позитивные отзывы от покупателей. Немного больше оригинального фильтра по углам. Можно легко подогнать под нужные размеры, немного обрезав края, так как он немного больше от оригинального: длина — 196, ширина — 216, высота — 17,5мм;
• Filtron k1329 Цена — 150 руб. Польский производитель Filtron, входящий в состав известного мирового бренда MANN HUMMEL. Имеет качественный, плотный фильтрующий элемент. Хорошо подходит по размерам в установочную рамку. Имеет только позитивные отзывы владельцев Хендай Солярис, но и стоимость соответственно будет чуть выше.

Другие аналоги салонного фильтра на Солярис
Простые салонные фильтры
Производитель	Артикул
AMD	AMDFC167
Mann	CU1828
Fortech	FS-130
NPA	NP41309311
Невский фильтр	NF-6348
SIBTEK	AC0462C
Parts-Mall	PMA043
Угольные салонные фильтры
TSN	97133
TSN	97872
Filtron	K1183
Невский фильтр	NF-6348c
Mitwell	MA2782
Kortex	KC0045S
SCT	SAK279
Avantech	CFC1119

• Помещаем транспортное средство над смотровой ямой.
• Глушим мотор, выключаем зажигание.
• Открываем капот.
• Снимаем силовые клеммы с аккумуляторной батареи.
• Открываем задние двери. Поддеваем фиксаторы, извлекаем заднее сиденье.
• Ключом на «12» выкручиваем гайки диагностического люка.
• Отсоединяем колодки с проводами от модуля бензонасоса.
• Запускаем двигатель, даем ему поработать на холостых оборотах до тех пор, пока не заглохнет.
• Выключаем зажигание.
• Извлекаем модуль бензонасоса с полости топливного бака. Для удобства проведения работ необходимо, чтобы уровень горючего не превышал середину.
• Снимаем резиновое уплотнительное кольцо.
• Откидываем нижнюю часть модуля, извлекаем фильтр грубой очистки.
• Проводим дефектовку подвижных элементов, заменяем новыми при обнаружении недостатков, повреждений.
• Устанавливаем новый очистительный элемент.
• Собираем детали и механизмы в обратной последовательности.

Наша инструкция пригодна для автомобилей Hyundai Solaris с двигателями 1,4 1,6 л., как первого, так и второго поколения.

Доступ к топливному модулю

Перед тем, как приступить к работам, необходимо убрать давление из топливной магистрали и осушить ее, так как будет необходимо отсоединять шланги от топливного блока. Есть два способа это сделать.Первый способ простой , при включенном двигателе из блока предохранителей удаляется тот предохранитель, который стоит в цепи питания насоса и датчика уровня. Насос перестает качать топливо и через пару минут двигатель глохнет. После этого нужно сделать пару оборотов стартером и давление в магистрали стравится.

Другой способ отличается методом отключения питания от модуля

. Для этого начинаем разбирать заднее сиденье. До болта крепления можно добраться в щель между седушкой и спинкой. Откручивается он удлинителем с накидной головкой на «12-ть». После этого держатели подушки вынимаются, и она удаляется из салона, освобождая простор для работы.

Следующая манипуляция

. Необходимо при помощи острого ножа сделать разрез в герметике, который покрывает лючок топливного блока, который нужно открыть. Открывается доступ к модулю и штекерному разъему подачи питания и передачи сигнала от датчика. Теперь, чтобы не искать предохранитель от топливной системы, просто при включенном двигателе штекер выдергивается из гнезда и описанная выше процедура стравливания давления повторяется.

{banner_content}

Топливный фильтр Hyundai Solaris

Начиная с 2001 года подавляющее большинство зарубежных автомобилей оснащаются внутренним топливным фильтром грубой очистки (далее — ТФ). Внешние фильтры уже не практикуют в качестве обязательного штатного оборудования.

Одновременно такое нововведение и хорошо, и плохо, так как снижается качество абсорбции топлива, увеличивается частота проведения технического осмотра машины.

ТФ очищает горючее от всевозможных примесей, мусора, конденсата. Загрязненное топливо сгорает не в полном объеме, что способствует образованию нагара.

Систематическая эксплуатация автомобиля с некачественным горючим приводит к увеличению времени на разгон, повышению расхода бензина, нестабильной работе силового агрегата.

Где находится ТФ: по центру канала под задним сиденьем пассажира. Доступ для профилактики из салона машины, предварительно демонтируйте диагностический люк.

При необходимости своими силами заменить ТФ вовсе не сложно, наличие специальных навыков не требуется. Если не практикуете самостоятельные ремонты, то обратитесь за помощью к специалистам сервисных центров.

Инструкция по замене

Для более подробного ознакомления с процедурой рекомендуется дополнительно просмотреть соответствующую видео инструкцию.

Этап 1 — получение доступа

Для того чтобы выполнить замену детали на автомашине Хендай Солярис, сначала необходимо получить к ней доступ.

1. С помощью головки с удлинителем скручиваем болт на подушке крепления сзади, доступ к которому осуществляется через спинку и подушку последнего сиденья.
2. Подушку снимаем, приподнимая ее спереди и выводя из держателей оба передних крепления.
3. С помощью ножа подрезаем герметик вокруг крышки лючка на модуле, после чего уводим эту крышку в сторону.
4. Отключаем зажигание и сжимаем фиксаторы на колодке жгута проводов.
5. Отключаем проводную колодку от крышки на модуле.
6. Хомут отодвигаем вдоль шланга, после чего сжимаем пассатижами кончики хомута, при помощи которого шланг топливных паров соединяется с адсорбером, и снимаем шланг с крышки.
7. Снимаем со штуцера крышки наконечник. Для этого нажимаем на фиксаторы, располагающиеся на трубке, подающей бензин.
8. Используя восьмимиллиметровую головку, скручиваем болты, при помощи которых крепится прижимная пластина на крышке модуля, и демонтируем эту пластину.
9. Максимально аккуратно, стараясь не задеть поплавок, вынимаем датчик уровня топлива.

Этап 2 — производим замену

В результате этих процедур обеспечивается доступ к модулю, в котором необходимо поменять топливный фильтр. Далее выполняются следующие процедуры.

1. Вынимаем уплотняющее кольцо из резины, обеспечивающее герметизацию фланца отверстия в бензобаке. Снимаем также крышку с топливного модуля.
2. Нажатием на фиксатор проводки датчика уровня топлива в баке отсоединяем колодку от разъема на крышке. Проводку датчика при этом выводим из фиксаторов.
3. Датчик сдвигаем по направляющим в модульном стакане и снимаем, предварительно поддев с помощью шлицевой отвертки.
4. Используя отвертку, поддеваем и вынимаем пружинный фиксатор.
5. С штуцеров на входе и выходе топливного фильтра снимаем наконечник трубки и уплотняющее кольцо.
6. Удаляем наконечник с трубки бензонасоса.
7. Отжимаем фиксаторы на стержневых направляющих и стакан модуля топлива отсоединяем от крышки.
8. Отключаем проводку от помпы.
9. При помощи отвертки со шлицами поддеваем фиксаторы, имеющиеся на корпусе стакана, после чего извлекаем из него топливный фильтр в комплекте с помпой, сетчатым фильтром и регулировщиком давления.
10. Извлекаем из гнезда внутри оболочки фильтра топливную помпу с трубой.
11. Поддев отверткой шайбу, с патрубка удаляем фильтр с сеткой и извлекают саму шайбу.
12. Отсоединяем наконечник массового кабеля и снимаем трубку, через которую сливается топливо.
13. Поддеваем отверткой со шлицами два зажима и демонтируем фиксатор.
14. Вынимаем из топливного фильтра регулятор давления, после чего отсоединяем от него трубку, служащую для слива топлива.
15. Из гнезда в оболочке топливного фильтра вынимаем уплотняющее колечко регулятора давления.
16. Снимаем фильтр, включая расположенные на штуцерах уплотнительные кольца.

Таким образом можно поменять или отремонтировать топливный фильтр, тщательно изучив все нерабочие детали. Сборка топливного фильтра и модуля и их установка осуществляются строго в обратной последовательности. Перед установкой сетчатого фильтра желательно выполнить его тщательное промывание. Стопорная шайба выпрямляется или заменяется новой, причем замена считается более предпочтительным вариантом.

По окончании сборки запускают двигатель и проверяют соединения на герметичность. При обнаружении подтеков тщательно повторяют всю последовательность действий.

Процесс замены

При проведении процедуры замены фильтрующего элемента в автомобиле Hyundai Creta вам необходимо вооружиться: пассатижами, крестовой и плоской отверткой, тюбиком с герметиком и головкой на 12.

Процедура замены топливного фильтра:

Для извлечения заднего ряда сидений требуется выкрутить головкой на 12 два крепежных болта.
После этого снять защитный пластиковый кожух. Стоит помнить, что она закреплена на герметике, поэтому чтобы избежать ее деформации подденьте ее отверткой.
Теперь перед вами «открылся» лючок на четырех саморезах.
Теперь нужно понизить давление в системе. Чтобы это сделать запустите двигатель и отсоедините фиксатор от разъема питания топливного насоса. Протерев или пропылесосив от грязи и песка крышку смело отстыковываем топливопроводные шланги.
В начале, снимите оба шланга подачи топлива, для этого вам пригодятся пассатижи. Зажмите ими фиксирующие защелки и снимите шланг

Помните, что из него скорее всего выльется оставшийся в системе бензин.
Открутите крепежные элементы топливного насоса .
После этого, снимите кольцо и предельно аккуратно вытащите сам фильтр из корпуса.
Постарайтесь не пролить оставшееся в фильтре топливо и не забудьте зафиксировать положения поплавка, определяющего уровень топлива.
Взяв плоскую отвертку, подцепите металлические зажимы и снимите обе трубки, после чего извлеките два разъема.
Осторожно отведя в сторону пластиковую защелку, освободите направляющие. Данный шаг поможет достать их вместе с крышкой.
Вытащить фильтрующий элемент, вместе с насосом из стакана можно только придерживая пластиковые защелки.
Отсоедините провод от минусового канала

Вставьте отвертку между защелками моторчика и кольцом фильтра, тем самым вы сможете отсоединить его.
После произведенных шагов осталось извлечь металлический клапан.
Затем снимите все уплотнительные колечки со старого фильтра, проверьте их целостность и установите клапан на новый фильтр.
Чтобы снять пластиковую деталь придется ослабить защелки, следующим шагом устанавливаем уплотнительные колечки на новый фильтр. На этом этапе можно приступить к процессу сборки.
Для начала установите обратно на фильтр моторчик и подцепите оба топливных шланга металлическими фиксаторами.
После установки моторчика установите фильтр обратно в корпус, он туда войдет только в единственно-верном положении.
Устанавливаем лючок с направляющими, закручиваем крепежные болты и подключаем на место колонку питания.
Теперь насос полностью собран, и его можно поместить обратно в топливный бак. Промажьте контур края защитной крышки герметиком и поставьте ее на место. Выбор изделия

Пошаговая замена

1. Демонтируем заднее сидение. Откручиваем болт на двенадцать по центру сидения.

Чтоб найти болт, нужно немного сжать подушку сидения.

2. Прогреваем феном герметик на крышке бензонасоса. После того как прогрели, снимаем крышку.

3. Отключаем разъем показанный ниже и убираем крышку в сторону

Обратите внимание, для отключения разъема нужно сжать ушки по бокам

4. Вынимаем топливо-провод указанный ниже и убираем в сторону он нам не нужен.

5. Снимаем топливные трубки подачи и обратки.

6. Откручиваем болты крепления прижимной шайбы бензонасоса. Болты под крестовую отвертку.

7. Достаем топливный модуль и аккуратно кладем в емкость чтобы не испачкать кузов бензином.

8.  С помощью плоской отвертки извлекаем две металлических скобы отмеченных ниже.

9. Отверткой поддеваем две защелки и снимаем верхнюю часть топливного модуля.

10. Снимаем штекер питания бензонасоса.

11. Поддеваем пальцами три пластиковых язычка и вытаскиваем бензонасос с фильтром.

12. Отключаем провод массы.

13. Поддеваем два пластиковых язычка крепления бензонасоса и вынимаем его.

14. Поддеваем плоской отверткой крепеж фильтра сеточки бензонасоса и снимаем ее.

15. Далее нужно установить новую фильтр сеточку и собрать все с новым фильтром. Процесс сборки описывать не буду, вся информация в видео уроке.

Какой фильтр лучше поставить на Hyundai Solaris?

На автомобили Солярис ставят 2 фильтра: тонкой и грубой очистки. Оба находятся в едином топливном модуле, помещённом в баке. Производитель советует ставить оригинальные изделия, оснащённые качественными фильтрующими элементами:

• для тонкой очистки горючего детали с каталожным номером 311121R000 или S311121R000 (примерная стоимость — 900 рублей);
• для грубой очистки сетка под номером 311841R000 (цена — 350 рублей).

Также подходят изделия следующих производителей:

• корейского AMD;
• голландского Nipparts;
• швейцарского Finwhale;
• южнокорейского Kross.

Популярные марки: Hyundai Solaris

Процесс замены топливного фильтра

Если у вас достаточно опыта, то процедуру можно выполнить в гаражных условиях с применением элементарного инструмента. Прежде чем приступить, следует узнать, где находится топливный фильтр на Хендай Солярис. Место расположение модуля – внутри топливного бака. Для того чтобы приступить к демонтажу, необходимо приобрести оригинальную запасную деталь согласно каталожного номера.

После этого можно приступать к снятию и разборке, но прежде необходимо извлечь фильтр из топливного бака.

Демонтируйте задний диван, потянув его на себя. Предварительно открутите торцевым ключом гайку на 12, находящуюся между спинкой и тыльной стороной сидения.
Пластиковая защита, находящаяся по левой стороне на днище авто, закреплена специальным герметиком. Для ее демонтажа нужно деликатно разогреть строительным феном область соприкосновения, которая проходит по периметру. Обработайте поверхность специальным спреем, так как между баком и наружной частью кузова всегда скапливается большое количество пыли. Нужно предотвратить попадание грязи внутрь бака.
Открутив три болта, демонтируйте кольцо, удерживающее модуль топливного фильтра.
Отсоедините электрический разъем.
Отсоедините два топливопровода.
Подготовьте емкость для бензина, в которую можно будет поместить топливный модуль. Слейте остатки топлива и удобно расположитесь в светлом месте. Для того чтобы разобрать топливный фильтр понадобится единственный инструмент – плоская отвертка.
Отсоедините топливопроводы, идущие с крышки к фильтрующему элементу, вытащив удерживающие металлические скобы.
Подденьте пластиковые защелки, удерживающие два металлических штыря.
Длины проводов достаточно, чтобы после этого отсоединить электрический разъем от бензонасоса, расположенный внутри топливного модуля.
Отогните три пластиковых язычка и рассоедините узел, в котором расположен бензонасос и фильтр. Перед тем, как поменять топливный фильтр на Солярисе, внимательно изучите новую деталь. Сравнив ее со старым узлом, вы интуитивно поймете, какие элементы и в какой последовательности необходимо демонтировать со старого и установить на новый.
Изнутри раздвиньте два пластиковых язычка и вытащите бензонасос.
При помощи плоской отвертки демонтируйте фильтр грубой очистки, стянув его с оси, на которой он закреплен

Важно не потерять резиновые уплотнители. Оставьте их на старых деталях, а при сборке каждый устанавливайте на новый фильтр и только затем монтируйте узел.
Сборку начните с установки нового фильтра грубой очистки, который идет в комплекте нового фильтра.
Установите в новый фильтр топливный насос, защелкнув его на пластиковые защелки.
Перенесите все детали со старого фильтра на новый.

Разработчиками предусмотрена разборка и установка нового фильтра и топливного насоса. Поэтому все элементы крепятся на защелках. При демонтаже (установке) действуйте деликатно

Особое внимание уделите установке топливных трубок и уплотнительных резинок для предотвращения потери давления в топливной рампе

Монтаж топливного модуля в бак автомобиля произведите в обратной последовательности, при этом не перепутайте топливопроводы подачи и обратки подачи горючего.

Не спешите запускать двигатель. Проверните несколько раз ключ в замке зажигания, заполнив объем топливного модуля. По звуку можно определить, заполнился ли он бензином. После того как звук стал монотонным, можно заводить авто.

Не допускайте нестабильной работы топливного насоса, меняйте его при первых признаках неисправности или при пробеге 60 тысяч километров (после 3-х лет эксплуатации авто). Время, когда менять топливный фильтр может быть утрачено, тогда потребуется замена более дорогой детали – топливного насоса.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:
