Виды неисправностей

Все разновидности неисправностей сцепления, устанавливаемого на Грантах, подразделяются на следующие группы:

  1. Сцепление невозможно полностью выключить. Причины такого рода поломки кроются в неполном ходу педали, в колебаниях и возможных заеданиях в ступице ведомого диска, в наличии короблений и перекосов в нажимном диске, в ослабленных заклепках и неисправностях фрикционных накладок. Кроме того, подобная проблема часто вызывается сбоем функционирования тросика привода, поломкой компенсационного механизма либо нарушениями в механизме, компенсирующем износ накладок ведомого диска.
  2. Невозможно полностью включить сцепление. Эта поломка может возникнуть из-за изношенности фрикционных накладок либо по причине их замасливания. К прочим причинам возникновения данной неисправности относят замасленную поверхность маховика и корзины сцепления и заедание (либо наличие повреждений) на приводе сцепления.
  3. Сцепление работает с рывками. Данное нарушение обусловлено замасленными фрикционными накладками, а также замасленным маховиком и корзиной сцепления, заевшим приводом и поврежденной поверхностью нажимного диска.
  4. Повышение уровня шумности во время включения сцепления вызывается неисправностью демпферных пружин.
  5. Повышение уровня шумности во время выключений сцепления вызывается наличием течи из выжимного подшипника, а также его повреждением либо изношенностью.

Как правило, при провалах педали сцепления и при обнаружении щелкающих и скрипящих звуков во время его работы чаще всего требуется просто заменить тросик привода сцепления. О том, как именно производится такая процедура, будет рассказано чуть ниже.

Последовательность действий при самостоятельной замене сцепления со снятием МКПП Лады Гранты

Демонтаж МКПП (механической коробки переключения передач):

  1. Заезжаем машиной на смотровую яму, устанавливаем противооткатные башмаки, активируем рычаг стояночного тормоза.
  2. Открываем капот, «скидываем» клеммы аккумуляторной батареи АКБ (ключ на «10»).

Снимаем клеммы АКБ

  1. Отверткой послабляем хомуты, снимаем патрубки воздуховода вместе с пластиковым корпусом.

Патрубки воздуховода

  1. В правой части мотора (ключ на «17») выкручиваем два болта, фиксирующих стартер, извлекаем его.

Фиксирующих стартер

  1. Отверткой выкручиваем саморезы, снимаем грязезащитные щитки с левой стороны.

Грязезащитные щитки

  1. Отсоединяем колодку с проводами (задний ход), датчик скорости.
  1. Ключ на «17», скручиваем сливную пробку с МКПП, сливаем отработку в пластиковую ёмкость.

Отработка с коробки передач

  1. Ключ на «10», скручиваем трос привода от вилки. Снимаем кронштейн с МКПП.

Трос привода

  1. Отсоединяем тягу управления КПП от хвостовика шарнира.

Тяга управления

  1. Снимаем растяжку рычага с левой стороны передней подвески.

Растяжка рычага

  1. Головка на «10», выкручиваем болты крышки картера, снимаем крышку.
  2. Ключ на «19», отворачиваем болты, крепления картера и трансмиссии.

Болты крепления

  1. Отводим реактивную тягу от коробки передач.
  2. Выкручиваем и снимаем левый, правый приводы колес.

Привод колес

  1. Головка на «19», послабляем крепления КПП к блоку цилиндров (два болта).
  2. Выкручиваем болты нижнего крепления КПП к блоку цилиндров.
  1. Устанавливаем деревянные (гидравлические) опоры под поддон картера двигателя.

Деревянная опора

  1. Насадкой (Е-14) выкручиваем крепление болтов силового агрегата к кронштейну КПП.

Болты силового агрегата

  1. Вставляем отвертку в проем между картером и блоком цилиндров.

Отвертка между картером и блоком цилиндров

  1. Придерживаем, снимаем тросиковую КПП, извлекаем из-под автомобиля.

Тросиковая КПП

Обзор цен производителей

Производитель артикул Цена (Руб.) Ресурс (Тыс. км)
Комплект дисков LADA 2190-316010001 От 3100 85 — 105
—/— 2190-31601000 —/— —/—
—/— 302050901 —/— —/—
—/— 302052223 —/— —/—
—/— 302052307 —/— —/—
LADA 21810160118001 муфта От 650 80
LADA 21090160119000 направляющая первичного вала От 750 75 — 80
LADA 21010160121500 опора вилки От 150 75 – 95
LADA 21810160120001 вилка От 800 85 – 95
Соединительная пружина вилки и муфты 21010160118800 От 350 85 — 95

*цены актуальны состоянием на 30.10.2018 года.

Рекомендации по выбору деталей и комплектующих

Преобладающее большинство запчастей представлено отечественным производителем. Зарубежные аналоги дороже на 10-17%. Качество изготовления деталей примерно на одном уровне.

С целью недопущения покупки подделки, пользуйтесь услугами официальных представительств, дилерских центров, авторизированных СТО.

Последнее время становится популярным заказ деталей с их последующей установкой непосредственно в мастерских. Преимущества такого выбора в профессиональном монтаже, оперативной доставке, предоставлении гарантии.

Список интернет магазинов, реализовывающих детали (регион Москва, СПБ, Киев)

Название Адрес
1. «Вин — код» вин-код.рф/
2. «Автопитер» https://www.autopiter.ru/
3. «ДвижКом» https://dvizhcom.ru/
4. «БалтКам» https://www.baltkam.ru/
5. «Элит» https://eshop.elit.ua/
6. «Клан» https://klan.com.ua/

Почему ЭСУД определяет ошибку «P0830», пояснение на видео

Хвала автору! Я Тоже жуткий автолюбитель, правда с небольшим стажем…у меня тоже были праворульные, но к сожалению, они не удобны с нашим движением У меня сейчас наверно самая скучная модель тайоты за почти 2 года владения этой машинкой не имела вообще никаких проблем, 1 раз перегорела лампочка в стопе, ну и тормоза с маслом меняла по плану, при том что машине 8 лет, пробег около 150 тыс. разгоняется быстро, едет плавно, маневрена. вместительный багажник и для ее размеров очень удобный и просторный салон, папа на заднем сидении совершенно комфортно себя чувствует, а он у меня крупногабаритный мужчина. после ночи на обдуваемой всеми ветрами стоянке при минус 35 завелась и даже не чихнула ни разу. печка греет отлично, кондиционер охлаждает быстро, расход 6-7 литров 92-го по городу. двигатель 1,5. 106 лошадей,+ при ее размерах влезет в любую дырку на парковке. короче, машина просто отличная. )))

Давно собирался отрегулировать сцепление на своей Гранте. Сделал распечатку вашей статьи. Завтра вооружусь необходимым инструментом и поеду в гараж , чтобы сделать все своими руками пошагово, как описано в статье.

Открываем капот, под воздушным фильтром находится лапка сцепления. На нее одет трос с пластиковым винтом. Слегка нажав на лапку, снимаем трос в бок. Регулируем винт троса и накидываем его обратно на лапку.

При абгоне двигатель ревет чють збросиш абороты выравниваеца

Сцепление под замену! Буксует!

При трогоние присудствуют рывки в чем может быть дело

Диск сцепления под замену

я точил маховик ! и он был кривой. так что одним диском не отделаться

Оборвало тросик сцепления. Пошел купил новый. Поменял. Пока ехал, сцепа была мягкая, случайно на 4 передаче на 90кмч перепрыгнул 3 передачу вместо 5. Но ничего. Спустя час я заметил что при переключении передач у меня машины как будто поддает газу (по звуку) на деле не знаю что это. Педаль сцепления имеет свободный ход, т.е. болтается. И слишком мякая педаль. На гранту могут быть разные тросики сцепления?

Лада Гранта – один из наиболее популярных автомобилей в России, сделанных после 2010 года. Преимуществом автомобиля считается его доступная стоимость, которая для основной массы жителей нашей страны выступает решающим фактором. Кроме того, Гранта является достаточно дешевой в обслуживании, неприхотливой и надежной, чем не могут похвастаться многие другие модели АвтоВАЗ. Гранта считается одной из самых удачных моделей ВАЗ в новейшей истории производителя.

Однако любая машина нуждается в уходе, и Лада Гранта не станет исключением. Сцепление является системой, требующей повышенного внимания в любом автомобиле. Однако рано или поздно с ним также случаются проблемы. В таком случае потребуется замена троса либо же просто повторная регулировка сцепления на Ладе Гранта. Сегодня поговорим об особенностях конструкции автомобиля, а также разберем некоторые методы, которые помогут решить проблему своими руками.

Как отрегулировать сцепление на лада гранта видео

Сцепление – деталь автомобиля, которая отвечает за взаимодействие двигателя и коробки передач.Составные части сцепления, как и большинство деталей автомобиля, находятся под постоянными нагрузками.Несмотря на достаточно большой ресурс работы деталей сцепления, оно нуждается в регулярной проверке и обслуживании.

Основными причинами, при которых возникает необходимость ремонта сцепления, являются повышенный шум при включении сцепления, рывки при работе сцепления,неполное включение сцепления (сцепление «буксует»), неполное выключение сцепления (сцепление “ведет”).Для проверки состояния сцепления сядьте в машину, взведите стояночный тормоз, отключите музыку и прочие устройства издающие шум.Чтобы не мешали внешние звуки, закройте окна и двери.

Прежде всего, понажимайте на педаль сцепления с выключенным двигателем.Педаль должна нажиматься мягко, ровно, без провалов и скрежетов.

Член коллегии адвокатов

Если вы наблюдаете повышенный шум и посторонние звуки, убедитесь что они идут не от пружины возврата педали.Если в вашем автомобиле используется привод сцепления с тросом, шум может исходить от него.

Дополнительная информация о компенсирующем механизме троса сцепления

Механизм компенсации на тросе сцепления Лада Гранта предназначен для того, чтобы трос сцепления всегда находился в натянутом состоянии. Незначительное отклонение компенсирующий механизм либо «выберает», либо добавляет к длине.

Для того чтобы лучше представить конструкцию объединяющую педаль сцепления, вилку сцепления и трос, посмотрите рисунок в статье «Сцепление Лада Гранта и его возможные неисправности»

Комментарии

Дима, если болтается педаль, то одной регулировкой не отделаешься, т.к. тросик сцепления пора менять. Механизм, который крепится к самой педале износился. Отсюда и треск появится может и по регламентной регулировке в 27мм может болтаться педаль. Только что сам поменял тросик и отрегулировал в 27мм и всё стало отоично. Никакого треска и ход приятный, как с салона 😉

Почему ЭСУД определяет ошибку «P0830», пояснение на видео

Хвала автору! Я Тоже жуткий автолюбитель, правда с небольшим стажем…у меня тоже были праворульные, но к сожалению, они не удобны с нашим движением У меня сейчас наверно самая скучная модель тайоты за почти 2 года владения этой машинкой не имела вообще никаких проблем, 1 раз перегорела лампочка в стопе, ну и тормоза с маслом меняла по плану, при том что машине 8 лет, пробег около 150 тыс. разгоняется быстро, едет плавно, маневрена. вместительный багажник и для ее размеров очень удобный и просторный салон, папа на заднем сидении совершенно комфортно себя чувствует, а он у меня крупногабаритный мужчина. после ночи на обдуваемой всеми ветрами стоянке при минус 35 завелась и даже не чихнула ни разу. печка греет отлично, кондиционер охлаждает быстро, расход 6-7 литров 92-го по городу. двигатель 1,5. 106 лошадей,+ при ее размерах влезет в любую дырку на парковке. короче, машина просто отличная. )))

Давно собирался отрегулировать сцепление на своей Гранте. Сделал распечатку вашей статьи. Завтра вооружусь необходимым инструментом и поеду в гараж , чтобы сделать все своими руками пошагово, как описано в статье.

Открываем капот, под воздушным фильтром находится лапка сцепления. На нее одет трос с пластиковым винтом. Слегка нажав на лапку, снимаем трос в бок. Регулируем винт троса и накидываем его обратно на лапку.

При абгоне двигатель ревет чють збросиш абороты выравниваеца

Сцепление под замену! Буксует!

При трогоние присудствуют рывки в чем может быть дело

Регулировка и подмена троса сцепления на Лада Гранта

На автомобиле Лада Гранта сцепление выключается, врубается конфигурацией положения лепестков сцепления. Лепестки отжимаются с помощью подшипника сцепления который перемещается вилкой сцепления. Вилка сцепления, является практически рычагом на оси, приводится в действие железным тросом сцепления. В данной статье приведена информация по подмене и регулировке троса сцепления на автомобиле.

Инструменты нужные для подмены и регулировки троса сцепления: ключ на 8 мм, линейка, отвертка плоская

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Как заменить сцепление на Лада Гранта?

  • На Ладе Гранта процесс стоит начать с подкапотного пространства
  • Под капотом нужно убрать воздушный фильтр и воздуховод, чтобы они не закрывали доступ к коробке передач. Впрочем, снять можно что угодно, лишь Вам было удобно.
  • Теперь откручиваем от двигателя стартер
  • Откручиваем трос сцепления от коробки передач
  • Теперь под автомобилем снимаем защиту двигателя
  • Снимаем крышку картера сцепления. Сливаем масло с коробки передач
  • Отсоединяем рычаги передней подвески от поворотных кулаков, откручиваем реактивную тягу
  • Отсоединяем провод заднего хода и датчик скорости
  • Поочередно достаем из коробки передач ШРУСы. Главное, чтобы шестерни дифференциала не рассинхронизировались. Для этого вставьте в дифференциал специальные заглушки
  • Откручиваем реактивную тягу КПП и кулису. Перед этим надо наметить положение регулировочных болтов, чтобы после ремонта заново не настраивать кулису
  • Если мешает катушка зажигания – снимаем ее
  • Подставляем под коробку передач любую крепкую и устойчивую опору
  • Откручиваем коробку передач от двигателя и снимаем ее
  • Теперь можно открутить корзину сцепления и ведомый диск
  • Меняем их на новые, центруем положение с помощью специального пластикового устройства, которое одевается на коленвал и собираем все в обратном порядке. Для упрощения понимания – смотрите видео по замене сцепления на Лада Гранта своими руками.
  • После сборки регулируем трос сцепления, чтобы свободный ход педали сцепления соответствовал рекомендуемым производителем
  • В процессе данного ремонта можно заменить выжимной подшипник и смазать вилку сцепления. Эти детали находятся на самой коробке передач.

Выжимной подшипник (ВП) – шарикоподшипник, который установлен в специальную муфту с пружиной и перемещается по втулке первичного вала. Деталь служит для нажима на диск сцепления, отвода маховика из зацепления с коробкой передач (КП). Выжимной подшипник (Калина ВАЗ 1118, Приора, Гранта), как и сцепление, периодически выходят из строя после длительного пробега или неправильной эксплуатации, обслуживания. В случае возникновения неисправностей сцепления, для ремонта потребуется снять коробку передач, но существует способ, при котором замена выжимного подшипника Калина производится без демонтажа КПП. Многие владельцы ВАЗ 1118, часто задаются вопросом «Сколько стоит замена выжимного подшипника на Калине?», можно с уверенностью сказать, что в автосервисе данный ремонт обойдется примерно в 3000 рублей. Самостоятельная замена по данной инструкции займет у вас 3-4 часа, поэтому выбор остаётся за вами.

В статье изложено руководство по замене выжимного подшипника сцепления на Ладе Калина со снятием коробки переключения скоростей, а так же показан способ без её снятия. Дополнительно представлена информация по выбору запчастей, номерам, ценам, размерам. Материал сопровождается множественными фотографиями, а так же вспомогательными видео, в том числе по замене сцепления на Калине. Данная инструкция подойдет владельцам автомобилей Лада Приора, Лада Гранта, ВАЗ 2110-2115.

Подготовка к ремонту

Для проведения снятия и следующей за ним замены сцепления приготовьте набор инструментов, состоящий из:

  • кернера;
  • удлинителя;
  • воронки;
  • головок (на 8, 10, 15, 17, 19 и 30 мм);
  • высокой головки (на 13 мм);
  • головок Torx E12 и Torx Е14;
  • крестовой и плоской отверток;
  • плоскогубцев;
  • накидных изогнутых ключей (на 8 и 13 мм);
  • накидных прямых ключей (на 17 и 19 мм);
  • двух регулируемых упоров;
  • металлической щетки;
  • трещоточного ключа;
  • штангенциркуля;
  • подставки;
  • молотка;
  • домкрата;
  • баллонного ключа;
  • динамометрического ключа;
  • центрирующей оправки.

Кроме того, вам потребуется применить определенные детали и расходные материалы. Так, вам понадобится смазка «ШРУС-4», направляющая шпилька М12×1,25 мм, трансмиссионное масло, бруски из древесины, техническая емкость, шланг, ветошь и собственно само сцепление.

Советы, рекомендации и полезные видео по ремонту

1. Придерживайтесь общих рекомендаций по эксплуатации трансмиссии для увеличения срока службы.2. Срок службы 80-100 тысяч циклов нажатий на педаль, не выжимайте и не удерживайте сцепление без надобности.3. Перед установкой производите обильное смазывание нового ВП.4. Съём МКПП длительная по времени операция (2 часа), поэтому рекомендуется сразу произвести дефектовку диска, вилки, маховика, а так же сделать замену тросика по необходимости. 5. Не приобретайте запчасти на авторынке или в других сомнительных торговых пунктах.6. Смотрение полезные видео по ремонту, замене сцепления и не только!

1. СцеплениеЛада Гранта и его возможные неисправности

2. Регулировка и замена троса сцепления на Лада Гранта

3. Операциипо регулировке троса сцепления Лада Гранта

4. Как устранить скрипы и щелчки педали сцепления Гранты

Сцепление Лада Гранта и его возможные неисправности

На автомобиле установлено сцепление от модели Лада Калина. Сцепление представляет из себя маховик, на котором закреплена корзина. Корзина постоянно поджимает диск сцепления, именно за счет этого передается крутящий момент на КПП от двигателя. При нажатии на педаль сцепления, натягивается металлический трос, подсоединенный к вилке сцепления. Лепестки корзины отжимаются, перестают поджимать диск к маховику, при этом крутящий момент от двигателя не передается.

Здесь приведен рисунок лишь для ознакомления, с конструкцией сцепления Лады Гранты.

Сцепление и его привод: 1 — металлический трос привода сцепления; 2 — оболочка троса; 3 — нижний наконечник оболочки троса; 4 — защитный чехол; 5 — поводок; б — рычаг вилки; 7 — направляющая втулка подшипника; 8 — подшипник выключения сцепления; 9 — кожух сцепления; 10 — нажимная пружина; 11 — нажимной (ведущий) диск сцепления; 12 — маховик; 13 — фрикционные накладки ведомого диска; 14 — ведомый диск; 15 — пружина демпфера; 16 — демпфер крутильных колебаний; 17 — ступица ведомого диска; 18 — пружина; 19 — зубчатый наконечник троса; 20 — корпус механизма автоматической регулировки длины троса; 21 — распорная втулка; 22 — кронштейн оболочки троса; 23 — картер сцепления; 24— первичный вал КПП

Сцепление не нуждается в регулировке на протяжении всего срока службы.

Неисправностисцепления Лады Гранта

В таблице ниже, приведены возможные неисправности сцепления автомобиля Лада Гранта и методы их устранения. Более подробную информацию о проводимых операциях по ремонту сцепления машины, смотрите в отдельных статьях категории.

Регулировка и замена троса сцепления на Лада Гранта

На автомобиле Лада Гранта сцепление выключается, включается изменением положения лепестков сцепления. Лепестки отжимаются при помощи подшипника сцепления, который перемещается вилкой сцепления. Вилка сцепления, является фактически рычагом на оси, приводится в действие металлическим тросом сцепления. В данной статье приведена информация по замене и регулировке троса сцепления на автомобиле.

Инструменты необходимые для замены и регулировки троса сцепления: ключ на 8 мм, линейка, отвертка плоская

Процесс замены троса сцепления на автомобиле Лада Гранта

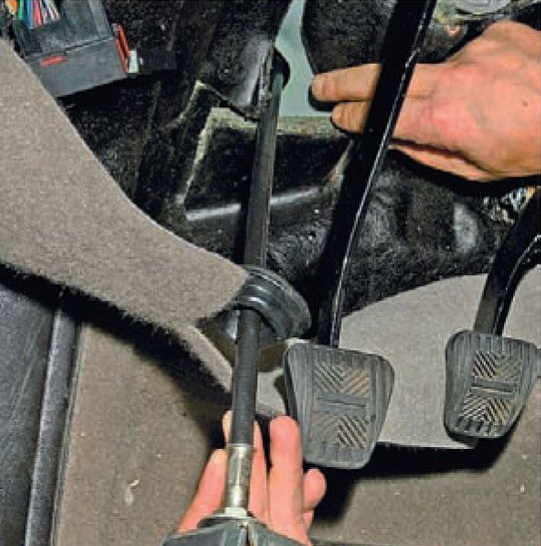

1. Со стороны салона, под панелью приборов (работа для наглядности показана при снятой панели) отверните гайку крепления упора оболочки троса сцепления к кронштейну педального узла и снимите упор со шпильки.

2. С помощью отвертки снимите с стержня педали сцепления стопорную скобу и пластиковый корпус механизма компенсации износа накладок ведомого диска сцепления.

3. В моторном отсеке вытащите из отверстия в перегородке между салоном и моторным отсеком уплотнитель оболочки троса привода сцепления. 4. Потяните трос вперед, то есть по направлению движения автомобиля. Снимите трос с углубления на вилке выключения сцепления (см рисунок ниже).

5. Отверните поводок от наконечника троса, извлеките направляющую втулку оболочки троса из отверстия на кронштейне коробки передач (см рисунок ниже) и демонтируйте трос с автомобиля. Извлеките его из отверстия в перегородке.

Муфта сцепления (подшипник выжимной) ВАЗ – 2190 Гранта в сборе

Уважаемые покупатели, во избежание ошибок при отправке муфты сцепления, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля, привод переключения передач.

На автомобилях Лада Гранта/Калина установлено однодисковое сцепление сухого типа с центральной нажимной пружиной. Привод выключения сцепления — тросовый, беззазорный, с механизмом автоматической регулировки длины троса.

Выжимной подшипник является одним из основных элементов в конструкции корзины сцепления, предназначенной для выжима пружины корзины сцепления и кратковременного прерыванияпередачи крутящего момента с маховика коленчатого вала двигателя напервичный вал КПП. Предохранения элементов трансмиссии от перегрузок и гашения колебаний.

Выжимной подшипник (муфта выключения сцепления) представляет собой подшипник, у которого одна сторона выполнена в виде нажимной площадки круглой формы соизмеримой с диаметром расположенных в выжимных пружин.

Выжимной подшипник располагается на выступающем из коробки передач первичном вале. Крепиться подшипник не на сам вал, а на защитный кожух вала. Подшипник в действие приводит «коромысло» или вилка привода, которая нажимает на оправку подшипника, имеющую специальные выступы.

1 — направляющая втулка выжимного подшипника; 2 — первичный вал коробки передач; 3 — поводок троса; 4 — вилка выключения сцепления; 5 — втулка оси вилки; 6 — нажимной диск в сборе (корзина); 7 — ведомый диск; 8 — маховик; 9 педаль; 10 механизм автоматической регулировки длинны троса; 13 — муфта (выжимной подшипник); 15 — кронштейн установленный на картере коробки передач; 14 — нижний наконечник оболочки троса; А — расстояние смещения наводка, проверяемое при установке троса (27 мм)

Сцепление состоит из корзины (нажимного диска в сборе) и ведомого диска. Корзина представляет собой стальной кожух, в который установлены нажимная пружина и нажимной диск.

Нажимной диск закреплен в кожухе на трех парах упругих пластин. Со стороны кожуха диск поджимается нажимной пружиной диафрагменного типа.

Корзина сцепления Лада Калина, Гранта ВАЗ-2190 прикреплена шестью болтами к маховику и закрыта алюминиевым картером. Между нажимным диском и маховиком установлен ведомый диск.

К двум сторонам ведомого диска приклепаны фрикционные накладки. Для гашения крутильных колебаний в момент включения сцепления в ведомый диск встроен демпфер с шестью цилиндрическими пружинами. Ступица ведомого диска входит в шлицевое зацепление с первичным валом коробки передач.

Педаль сцепления подвешена на оси и крепится к кузову через кронштейн. Верхняя часть педали выполнена как двуплечий рычаг. На конце рычага выполнен палец, к которому присоединен трос привода выключения сцепления.

Соединение выполнено через специальный храповый механизм, регулирующий длину троса. Поэтому в процессе эксплуатации автомобиля не требуется регулярно проверять и регулировать рабочий ход педали. Этот механизм также обеспечивает отсутствие зазора в приводе выключения сцепления.

Элементы сцепления изготавливаются из высококачественных материалов с использованием современных технологий и в соответствии со стандартами качества.

Другие артикулы товара и его аналогов в каталогах: 21810160118001.

ВАЗ 2190, Калина 2, Датсун.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить выжимной подшипник сцепления на автомобиле Лада Гранта.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Как регулируется сцепление?

Итак, как правильно проводится регулировка сцепления? Сцепление у современного модельного семейства «ВАЗ» трос сцепления, в конструктивном узле вместе с которыми, присутствуют храповые механизмы. Данные тросы не предусматривают наличие зазора, что в теории не предполагает необходимости в регулировке. Однако производитель назойливо рекомендует выполнять периодические регулировочные процедуры на данном механизме.

Для выполнения регулировочного действия на указанных автомобилях, в том числе Лада Гранта следует запастись линейкой (также подойдет штангенциркуль) и отверткой.

Последовательность манипуляций выглядит таким образом.

Открываем капот Лада Гранта и устанавливаем трос сцепления в исходную позицию. Для этого перемещаем его нижний край в направлении вперед до упора. Перемещая трос, можно ощутить усилие, создаваемое возвратной пружиной. Не обращаем на этот аспект должного внимания и продолжаем данную манипуляцию. Взяв линейку или тот же штангенциркуль, выполняем замер расстояния. На фото четко обозначен отрезок, подлежащий замеру: между началом вилки и поводком троса. Для корректного замера потребуется удержать трос в неподвижном и определенном положении. Идеальным результатом замера будет значение в 27 мм. Когда потребовалась регулировка сцепления, то фактический параметр будет отличаться от заявленного эталона. Для достижения потребного значения (27 мм) вращаем поводок троса. Завершив данное действие, заводим тросовый наконечник в паз вилки, после чего отпускаем удерживаемый элемент

Обращаем внимание на отсутствие зазора. На этом процедура завершается. Теперь переходим к многократному нажатию на педаль, дабы удостовериться в корректном функционировании узла

Выполнив комплекс нажатий, еще раз измеряем расстояние вдоль троса и, при появлении расхождений, выполняем повторное регулирование

Теперь переходим к многократному нажатию на педаль, дабы удостовериться в корректном функционировании узла. Выполнив комплекс нажатий, еще раз измеряем расстояние вдоль троса и, при появлении расхождений, выполняем повторное регулирование.

Потребность в регулировке троса на Лада Гранта, Калинах или Приорах имеет место вне зависимости от его состояния (новое или уже отработавшее определенную величину ресурса).

Когда возникает потребность в регулировке?

В таковых случаях:

  • при появлении рывков со старта, носящих постоянный характер;
  • когда попытка включить передачу сопровождается ударом;
  • если запала педаль.

Это наиболее яркие симптомы, свидетельствующие о потребности в регулировке. В идеальном варианте уровень расположения педали должен совпадать с тормозом. В таком случае величина полного хода педали составляет 125 – 135 мм. Практика свидетельствует о возможном превышении хода до 160 мм.

Для правильной регулировки педального узла потребуется запастись двумя гаечными ключами подходящих параметров.

  1. Ослабляем контргайку, удерживающую трос. Она расположена со стороны подкапотного пространства.
  2. Теперь посредством ключа вращаем вторую контргайку для достижения корректного зазора.
  3. По завершении процесса первую гайку обязательно затягиваем с требуемым моментом.

Напоминаем, что следует прикладывать усилия по достижению единого уровня в педальном узле (автор ролика — Time R).

Инструкция по замене троса сцепления

Какое лучше поставить сцепление на Ладе Калине, Гранте или Приоре — зависит от финансовых возможностей.

Но для начала давайте разберемся с тем, как лучше произвести замену троса на этих авто:

  1. Сначала нужно выкрутить гайку тросика кронштейна, установленную под панелью приборов авто. Гайка выкручивается с помощью ключа на 8, после чего демонтируется упор с кронштейна.
  2. Далее, следует отсоединить стопорную скобу, установленную на так называемом пальце, затем отсоединяется сам корпус устройства компенсации, для этого воспользуйтесь отверткой. Также нужно снять пластиковую втулку с пальца педали. Произведите визуальную диагностику устройства на предмет механических повреждений или износа. Если они имеются, то втулку нужно поменять, заранее обработав ее солидолом.
  3. Теперь необходимо демонтировать уплотнитель тросика, установленный в отверстии щитка (как видно по фото, он находится в подкапотном пространстве Лады Гранты или Калины). Наконечник тросика следует потянуть по ходу его передвижения, после чего он извлекается из паза на вилке.
  4. С помощью ключа на 17 нужно выкрутить гайку, которая крепит наконечник тросика к кронштейну на КПП. Используйте еще один гаечный ключ для того, чтобы не допустить проворачивание наконечника элемента.
  5. Теперь нужно демонтировать наконечник троса, затем сам элемент нужно извлечь из отверстия. Трос можно полностью демонтировать.
  6. После этих действий можно приступить к монтажу нового устройства. Для правильной установки элемент для начала нужно пропустить в отверстие щитка. Устройство компенсации износа на Ладе Гранте или Калине необходимо зафиксировать на пальце, заранее обработав саму втулку устройства смазочным материалом.
  7. Вам необходимо закрепить трос на педали и установить ранее извлеченное уплотнение. Также произведите монтаж наконечника элемента в кронштейн трансмиссии, полностью закрепите фиксирующую гаечку. Не забудьте навинтить поводок. Монтаж нового элемента должен быть произведен путем перемещения нижнего наконечника вперед до конца. Сам наконечник должен удерживаться в таком положении, в это время нужно правильно замерять расстояние, о котором мы говорили вначале статьи, между поводком и вилкой. Путем вращения поводка следует выбрать оптимальное значение.
  8. Непосредственно перед монтажом поводка, его также необходимо будет смазать. В частности, речь идет конкретно о плоскости, контактирующей с вилкой.
  9. Завершающим этапом будет выжимание педали до конца несколько раз Сделав это, вам опять необходимо будет замерить расстояние между вилкой и поводком. Если оно составляет больше или меньше 2.7 см, то следует произвести его регулировку.

Запрос вернул пустой результат.

Как устроено сцепление

Устройство сцепления на ВАЗ-2190 с тросовой коробкой является довольно простым и понятным для опытного автолюбителя. Как только вы откроете капот, вы наверняка сразу же заметите трос. Он удерживается с помощью втулки

Обратите внимание на вилку сцепления, через которую пропущен наконечник, а на нем располагается специальный пластиковый поводок. Этот самый поводок можно накрутить на наконечник либо же, наоборот, скрутить

Соответственно, будет регулироваться и натяжка троса.

Перед началом работы вам обязательно понадобится демонтировать фильтр. Он будет мешать вам, поэтому временно его устраняем. Делается это достаточно просто:

  1. Снимаем клемму «минус» с аккумулятора.
  2. Отключаем разъем ДМРВ, адсорбер и стяжку крепления. Все эти элементы нам сейчас не нужны.
  3. Чтобы убрать фильтр, нужно будет вытащить опоры из специальных отверстий. Теперь конструкцию можно убрать.

Итак, когда фильтр снят, пришла пора приступать к основным работам. Найдите визуально вилку и наконечник. Постарайтесь вытащить наконечник с помощью плоскогубцев (не забудьте перемотать изолентой).

Снятие сцепления

Замена любой детали начинается с демонтажа старой. При выполнении данной манипуляции машину требуется поставить на подъемник, после чего производится демонтаж коробки передач. Затем следует прокернить имеющиеся на маховике пометки, а болты, закрепляющие сцепление, откручиваются, маховик в это время рекомендуется придерживать отверткой. Далее корзина сцепления снимается с маховика мотора совместно с ведомым диском.

Заключительный этап работы – снятие выжимного подшипника. Для начала подденьте концы пружины, удерживающей его, плоской отверткой, а затем демонтируйте деталь с направляющей втулки. Далее снимается сам подшипник и муфта, затем следует снять и держащую его ранее пружину.

Замена троса сцепления Гранта:

1. В салоне под панелью приборов ключом на 8 мм отверните гайку крепления кронштейна оболочки троса к кронштейну педального узла.

2. Крестовой отверткой подденьте пружинную скобу и выньте ее из проточки пальца педали сцепления.

3. Снимите проушину корпуса механизма автоматической регулировки длины троса с пальца педали сцепления и выведите верхнюю часть троса из кронштейна педального узла.

4. В моторном отсеке, потянув трос вперед, достаньте поводок троса из паза рычага вилки выключения сцепления.

5. Вращая против часовой стрелки, свинтите поводок с резьбового наконечника троса.

6. Снимите с наконечника троса резиновый защитный чехол.

7. Достаньте наконечник оболочки троса из отверстия кронштейна на коробке передач.

8. В салоне из отверстия в щитке передка достаньте уплотнительный чехол троса и вытяните трос в салон.

Примечание:

Перед заменой троса проверьте состояние пластмассовой втулки на пальце педали. Изношенную втулку замените новой и нанесите на палец пластичную смазку.

9. Замена троса сцепления Гранта. Последовательность установки.

– проденьте трос через отверстие в щитке передка из салона в моторный отсек;

– установите уплотнительный чехол в отверстие щитка передка;

– наденьте механизм автоматической регулировки длины троса на палец педали и закрепите его;

– наверните на резьбовой наконечник троса пластмассовый поводок, так чтобы торец наконечника троса оказался заподлицо с торцом поводка;

– заведите поводок в паз рычага вилки выключения сцепления;

– отрегулируйте привод сцепления.

10. Для регулировки сцепления вытяните трос за резьбовой наконечник вперед до упора, преодолевая усилие пружины педали сцепления, и удерживайте трос в таком положении.

11. Штангенциркулем измерьте расстояние от торца пластмассового поводка до рычага вилки выключения сцепления, которое должно составлять 27 мм.

12. При необходимости вращением поводка добиваемся требуемого расстояния. При снятии нагрузки (отпускании троса), поводок должен прилегать к рычагу вилки без зазора.

13. Нажмите педаль сцепления три раза для срабатывания механизма автоматической регулировки длины троса. Полный ход педали не должен превышать 146 мм.

14. Установите на место корпус воздушного фильтра.

Замена троса сцепления Гранта закончена Поздравляем!

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

На автомобилях ВАЗ применён трос сцепления с автоматической регулировкой. Сам автомат – это отдельный узел, который закреплён возле педалей. Щелчки или треск при работе автомата можно считать нормальным явлением. А вот если педаль стала проваливаться и сцепление выключается не полностью, то автоматика уже не поможет – нужно уменьшать длину троса принудительно. Для этих целей предусмотрен наконечник с резьбой. То есть, регулировка сцепления на Ладе Гранте может производиться вручную. Рассмотрим все шаги подробнее.

Как может щёлкать педаль сцепления? Узнайте из видеоролика.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
