Меняем задние тормозные колодки на рено дастер своими руками

Процесс замены

Для самостоятельной замены тормозных колодок на Renault Duster понадобится следующий набор инструментов:

• новый расходный материал;
• отвертка, имеющая широкий плоский наконечник;
• шестигранный ключ на 6 мм;
• пассатижи;
• домкрат для поднятия автомобиля;
• подставки опорные;
• монтировка, молоток и другие подобные инструменты.

Самостоятельная замена расходного материала поможет сэкономить денежные средства, ведь тогда придется потратиться только на сами накладки.

Теперь можно приступить к ослаблению крепежных гаек. Перед этим кузов автомобиля следует приподнять. Гайки должны быть ослаблены не менее, чем на 3 оборота. Сразу все колеса демонтировать не нужно. Сначала для замены передних колодок снимаются передние колеса, а потом, когда они будут установлены на место, снимаются задние, или наоборот.

Домкрат необходимо устанавливать в соответствии с инструкцией, которая находится в руководстве использования автомобиля. После снятия колес автомобиль должен находиться на заранее приготовленной опоре, так как полностью полагаться на домкрат нельзя — этого требует техника безопасности. Автомобиль надо зафиксировать со всех сторон.

Полностью снять гайки с колес можно только тогда, когда автомобиль уже приподнят домкратом. Колеса снимаются легким потягиванием их на себя. Диски из легких сплавов фиксируются при помощи специальных шпилек. Перед заменой колеса их необходимо прочистить металлической щеткой и смазать. Прочистить и смазать нужно также место крепежа диска.

Берется заранее приготовленный накидной ключ необходимого размера, и с его помощью демонтируются болты суппорта. Суппорт служит для начала замедления движения колеса еще до прижатия его тормозными накладками. Сцепление с дисками происходит при помощи давления, обеспеченного гидравликой.

Суппорты крепятся одним или 2-4 болтами, которые бывает совсем непросто снять. Для облегчения данного процесса необходимо распылить на крепежные болты специальное средство — WD-40.

Находясь под давлением, суппорт может легко вылететь во время отворачивания болтов. Поэтому сначала нужно проверить их давление. Если давления нет, то суппорт будет легко двигаться вперед и назад. Но даже в этом случае нужно соблюдать предельную внимательность при откручивании болтов.

Затем необходимо снять шайбы, которые располагаются между болтами и поверхностью. При обратной сборке они обязательно должны быть установлены на место. Когда суппорт будет снят, его нужно подвесить на проволоку, чтобы он не давил на тормозную трубку, с которой он соединен.

Теперь можно приступать к демонтажу колодок. Крепятся они специальными зажимами, на которые придется надавить. В некоторых случаях приходится прилагать усилия, чтобы колодки вышли из посадочного места. Поэтому следует быть очень осторожным, чтобы не повредить тормозной шланг. После снятия накладок обязательно нужно протестировать тормозные диски — на них не должно быть механических повреждений. При их наличии диски лучше тоже заменить.

Теперь можно приступать к установке новых расходных материалов. Во избежание скрипа при эксплуатации заднюю часть колодок перед установкой необходимо смазать. Новые колодки должны быть установлены так же, как и старые. При необходимости придется добавить тормозную жидкость.

После этого необходимо установить на свое место суппорт, зафиксировав его болтами. При его установке на диск необходимо соблюдать аккуратность. Теперь устанавливаются колеса, каждый крепежный болт которых должен быть надежно закручен перед опусканием колеса на землю.

Для установки колодок на свои места следует 20-25 раз нажать на тормоз. Автомобиль в это время должен находиться на нейтралке.

Протестируйте новые колодки. Для этого проедьте на машине с небольшой скоростью и затормозите. Если торможение было нормальным, то скорость можно увеличить. Таким образом скорость постепенно должна увеличиваться до 50 км/ч. Можно попробовать затормозить на заднем ходу. Все эти процедуры будут способствовать корректной установке колодок на свои места, а водитель сможет убедиться, что он все сделал правильно.

Первое время при езде нужно вслушиваться в звуки. Небольшой скрип при торможении допускается — его вполне могут издавать новые расходники. А если слышен настоящий металлический скрежет, то это может означать, что расходники установлены наоборот. В этом случае потребуется их переустановка. Будьте внимательны!

Как поменять задние колодки Duster 4х4

Порядок замены:

• Опустите ручник, зафиксируйте автомобиль.
• Проверьте уровень тормозной жидкости, если он находится на отметке MAX, следует выкачать часть жидкости.
• Ослабьте колесные болты.
• Поднимите заднюю часть автомобиля.
• Выкрутите колесные болты, демонтируйте колесо.
• Сведите колодки. Для этого просуньте отвертку в левое верхнее посадочное место колесного болта. Нащупайте там храповую гайку регулятора зазоров. Далее вращайте её отверткой снизу-вверх.
• Открутите два винта крепления барабана к ступице. Воспользуйтесь головкой TORX 40. Часто данные винты прикипают, для решения этой проблемы используйте ударную отвертку.

• Снимите барабан.

• Демонтируйте при помощи отвертки верхнюю стяжную пружину. Для этого подцепите её за крючок крепления с колодкой.
• Такую же процедуру проведите с нижней стяжной пружиной.
• Подденьте отверткой и снимите пружину регулятора зазоров.
• Пассатижами выкручивайте чашку задней колодки, до того момента пока наконечник стойки не совместится с пазом чашки.
• Освободите отверстие в щите механизма, достаньте чашку, пружину и наконечник стойки.
• Отведите колодку в сторону.
• При помощи отвертки отделите наконечник стояночного тормоза от рычага колодки.
• Снимите колодку и пружину наконечника троса.
• Далее по аналоги с пунктом 12 открутите чашку передней колодки.
• Снимите переднюю колодку вместе с распорной планкой регулятора зазоров предварительно демонтировав пружину.
• Проверьте тормозной цилиндр на наличие протечки. Следует задефектовать все элементы. Непригодные к эксплуатации требуется заменить (440265341r-артикул ремкомплекта)
• Очистите тормозные элементы от пыли и грязи.
• Смажьте посадочные места чашек и храповой механизм специальной смазкой.
• Установите новые колодки в обратной последовательности.

Интересное по теме: Форд Фокус: дергается при разгоне, провалы. Что делать и как бороться с плохим бензином

Рено Дастер замена передних тормозных колодок

Чтобы самостоятельно осуществить всю процедуру понадобятся как минимум: пассатижи, ключ-шестигранник под номером «7», шлицевая прямая отвертка, а также новый комплект замены. Весь процесс не то что бы сложный, но весьма трудоемкий и ответственный, так что не стоит заниматься этим, на ночь глядя.

Вот из каких этапов состоит замена у Renault Duster:

• Снятие колеса.
• Снятие пластиковых колпаков.
• Выкручивание крепежных болтов.

Снятие пружины фиксирующего механизма.

• Вытягивание узла из диска.
• Очистка места установки.
• Установка внешней колодки на диск.

Закладывание другой в тормозной узел.

Закрепление суппорта на диске.

Выполнение сборки (в обратной последовательности).

За эти десять этапов осуществляется смена лишь на одном колесе. Кстати, описанный метод актуален не только при снятии и замены передних тормозных колодок, но и в случае, если пора менять задние колодки. Каждый этап имеет свои нюансы, которые лучше осветить.

Правильно выбрать стойку.

Оригинальная стойка амортизатора имеет артикул 543028126R. При выборе новой детали лучше всего приобретать оригинальные аксессуары. Они рассчитаны на эксплуатации с определенной моделью авто, поэтому будут показывать оптимальные характеристики жесткости, что необходимо для комфортного передвижения.

При выборе аналогов необходимо учитывать, прошли эти детали сертификацию или нет. Это позволит быть уверенным в том, что при установке не возникнет никаких трудностей, а деталь прослужит максимально долго.

Одним из распространенных вариантов среди аналогов является продукция Bilstein. Модели этой марки недорогие и имеют увеличенный шток, что позволяет дополнительно увеличить клиренс на 2,5-3 сантиметра.

Помимо этого, существуют другие модели от известных производителей.

Цена за оригинальные детали довольно высока. Но такие аналоги, как Каяба обойдутся еще дороже. Поэтому большинство владельцев Рено Дастер склоняются в пользу оригинальной продукции.

На автомобиле 4×2

Поддев отверткой…

…снимаем защитный колпак подшипника ступицы.

Головкой «на 36» отворачиваем гайку подшипника ступицы.

Снимаем тормозной барабан в сборе с подшипником.
Дальнейшие операции по замене колодок сходны с операциями на автомобиле 4×4 (см.
выше).
После установки тормозного барабана гайку подшипника ступицы затягиваем предписанным моментом (см. Приложения).
Желательно устанавливать новую самоконтрящуюся гайку, но если ее нет, то можно использовать старую гайку.
Раздвигаем губки тисков на 10–15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью и основанием.

Осторожно наносим удары по наружной фаске гайки молотком, сминая ее.
Фаску нужно смять в трех местах

«Восстановленная» гайка.

Когда менять колодки, признаки износа

Конструкция тормозного механизма Рено Дастер Полноприводный Renault Duster имеет заднюю независимую многорычажную подвеску, передниприводная версия комплектуется торсионной полузависимой балкой. Вследствие этого есть различия в расположении и креплении троса ручника к колодкам

Важно учитывать, что задние колодки на Дастер 4х2 и 4х4 отличаются механизмом привода тормозов ручного тормоза. Минимально допустимый внутренний диаметр тормозного барабана составляет 229,5 мм, а новый барабан имеет номинал 228,5 мм

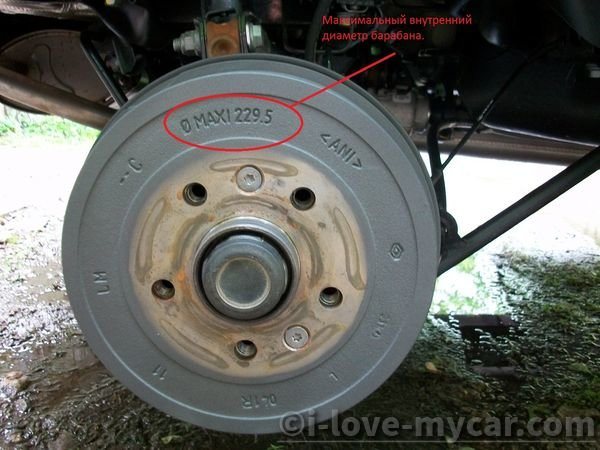

Максимальный диаметр указан на барабане Регламентно производить замену следует раз в 60 тыс. км. Однако стоит учитывать, что износ колодок зависит не от указаний производителя, а от качества колодок, степени износа тормозного барабана, нашего стиля вождения. Поэтому пробег не будет показателем износа. Основные признаки изношенных задних колодок:

1. Снижение эффективности торможения.
2. Шум, скрип при торможении.
3. Большой рабочий ход рычага ручника.
4. Вибрации при нажатии педали тормоза, хотя это скорее говорит об износе тормозного барабана.

Интересное по теме: Лучшие свечи для Хендай Солярис. Выбор и замена своими руками

Чтобы определить износ надо измерить толщину фрикционной накладки тормозной колодки включая основание. Толщина новой колодки составляет 4.9 мм. Максимально допустимый износ 3.5 мм. При показателях ниже 4мм необходима оперативная замена.

Важно произвести замену всех четырех элемент обоих колес. В противном случае при торможении машину может повести в сторону

Замена колодок на переднеприводном Дастере

В модификации с трансмиссией 4х2 сзади используется торсионная балка с измененными барабанными механизмами. Снимаем колеса и сводим колодки жалом отвертки, затем требуется демонтировать металлический защитный колпачок, расположенный на ступице. Под заглушкой находится центральная гайка, которая отворачивается с помощью головки размером 36 мм. Кожух с запрессованным подшипником качения стягивается с колодок. Дальнейшие действия идентичны процедуре обслуживания задних тормозов на Рено Дастер с полным приводом.

При обратной сборке рекомендуется установить новую центральную гайку, которая затягивается динамометрическим ключом с моментом 175 Н*м. Элемент автоматически фиксируется на резьбовой оси, устанавливать шплинты или деформировать кромку не требуется. Если новой гайки нет, то работоспособность самофиксации восстанавливается деформированием имеющейся фаски молотком. Деталь укладывается на тиски с разведенными на 12-15 мм губками с упором на грань, а затем фаска сминается в 3 точках.

Замена задних тормозных колодок на Renault Duster 4х4

• Файлы
• Двигатель
• Модель автомобиля: Duster

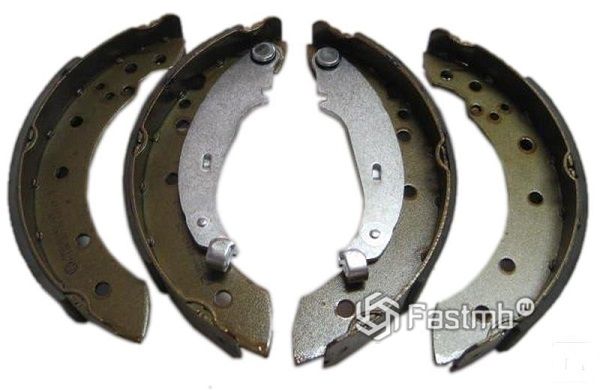

Код оригинальных колодок

• Для полноприводной версии (4х4) — 440607493R
• Для переднеприводной версии (2х4) — 7701210109

Стоимость запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

Ремкомплект пружин для задней тормозной системы

Для переднеприводной версии (2х4) — 7701205518

Максимальный износ задних колодок (накладки) — не менее 2 мм.

Передних — 6 мм

Тормозные колодки меняются только комплектом на одной оси. То есть, либо все задние, либо все передние. Либо, все вместе.

Как поменять задние тормозные колодки на Renault Duster

— если уровень жидкос­ти в бачке с тормозной жидкостью находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачать из бачка часть жидкости.

— снимаем задние колеса

— на фото показана замена на полноприводной модификации Duster (для варианта 4х2 процедура отличается)

— перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора – автомобиль должен быть расторможен

— снимаем заднее колесо и надежно фиксируем автомобиль. Чтобы снять барабан, колодки нужно свести, для этого плоской отверткой через резьбовое отверстие в ступице вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки:

Для наглядности операция показана со снятым барабаном. Храповую гайку на левом и на правом колесах вращаем за зубцы снизу вверх

Ключом Торкс T-40 отворачиваем два винта крепления тормозного барабана к ступице

Снимаем тормозной барабан. Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра.

С помощью отвертки, выводим из зацепления с колодкой крючок верхней стяжной пружины и снимаем её

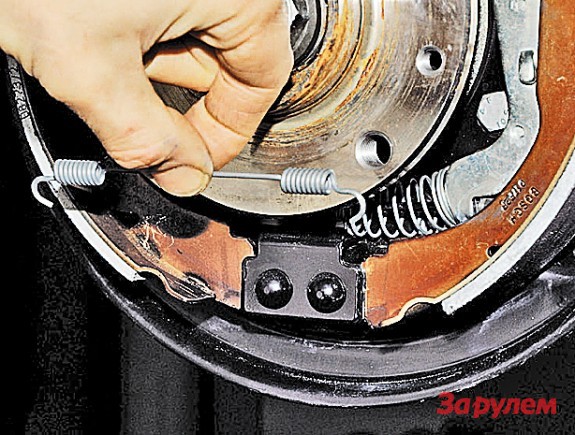

Далее снимаем нижнюю пружину

Снимаем пружину регулирующую зазоры

Поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Аналогично снимаем опорную стойку передней колодки.

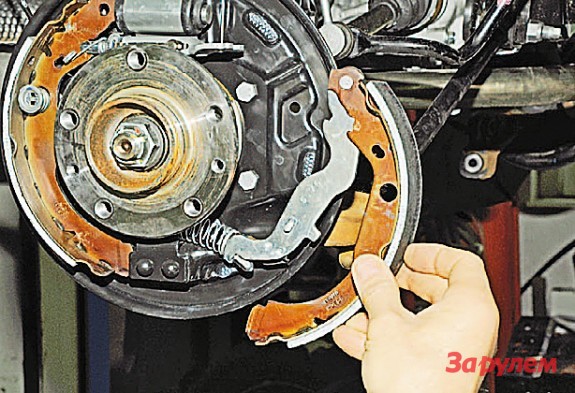

Отводим от тормозного щита заднюю тормозную колодку.

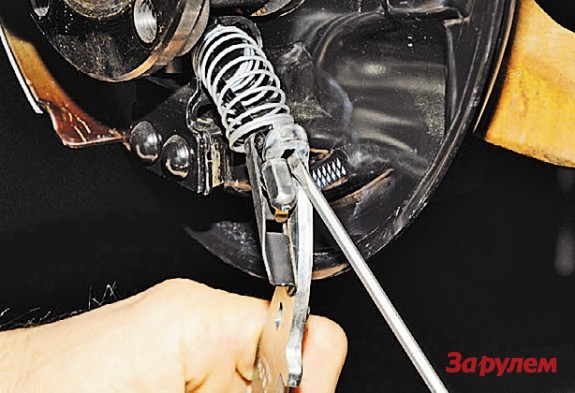

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки.

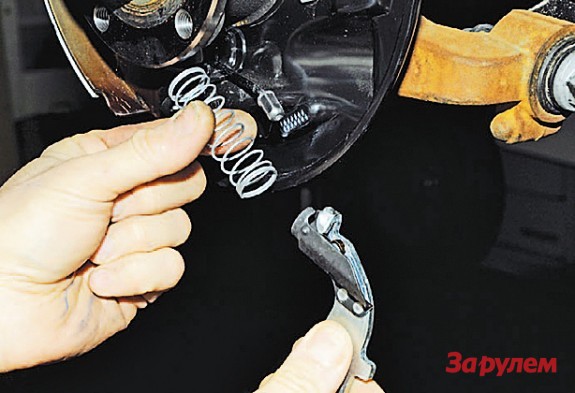

Снимаем колодку и пружину наконечника троса

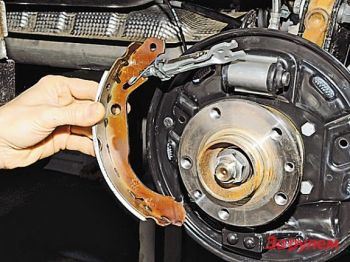

Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их. Проверяем техническое состояние деталей и очищаем их.

Очищаем все механизмы внутри барабана.

На резьбовые соединения наносим специальную смазку (для тормозных суппортов)

Если какие-то пружины пришли в негодность, заказываем ремкомплект и меняем все на новые. Код в начале материала.

Далее устанавливаем механизм автоматической регулировки зазора, руками ввернув наконечник ((резьба на наконечнике распорной планки и храповой гайке – правая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

http://ruauto99.ru/2017/05/zamena-zadnix-kolodok-reno-daster-instrukciya-s-foto/http://www.zr.ru/content/articles/815867-zamena-kolodok-tormoznyx-mexanizmov-zadnix-koles-renault-duster/http://vseoduster.ru/remont-daster/vybor-i-zamena-zadnih-tormoznyh-kolodokhttp://www.dusterok.ru/remont/kak-zamenit-zadnie-kolodki-na-reno-dasterhttp://renault-drive.ru/base/renault-duster/podveska/zamena-zadnih-tormoznyh-kolodok-na-renault-duster-4h4.html

Пошаговая инструкция для полноприводных авто

Замена накладок производится комплектом, запрещается использовать элементы с разной толщиной фрикционного слоя. При неравномерном износе наблюдается уход машины в сторону при торможении.

Перед тем, как поменять колодки, проверяется количество жидкости в бачке. Уровень доводится до отметки Max (например, при помощи резиновой спринцовки или медицинского шприца). При монтаже новых накладок излишки жидкости могут вытечь в моторный отсек.

Алгоритм действий при замене колодок:

1. Установить автомобиль на ровную площадку и заглушить двигатель.
2. Зафиксировать машину противооткатными упорами и отпустить вниз рычаг парковочного тормоза.
3. Поднять кузов домкратом и установить под порог стальную страховочную стойку.
4. Отвернуть болты и снять колесо со ступицы.
5. Сдвинуть колодки к центру при помощи отвертки с плоским жалом, которая просовывается внутрь барабана через каналы для болтов колесного диска. В устройство механизма автоматической корректировки зазора входит распорная вставка с храповым колесом. Жало отвертки перемещается снизу вверх, уменьшая длину планки и отводя накладки от рабочей поверхности тормозного механизма. Работа регулировочного узла показана в видео, снятом владельцами машины Renault Duster.
6. При помощи головки Torx 40 открутить 2 винта, расположенных на фронтальной части барабана.
7. После того, как болты откручены, необходимо потянуть на себя металлический кожух. Если снятие детали затруднительно, то необходимо дополнительно свести колодки. После демонтажа крышки категорически запрещается нажимать на педаль тормоза, поскольку происходит выдавливание поршней из тормозного цилиндра.
8. Отстегнуть жалом отвертки или губками плоскогубцев кончик верхней пружины от металлического каркаса передней колодки.
9. Вынуть противоположный крючок пружины из отверстия в задней накладке.
10. Демонтировать по аналогии нижнюю пружину.
11. Снять дополнительный эластичный элемент, поддерживающий зазор между фрикционной накладкой и рабочей поверхностью барабана.
12. Утопить и провернуть плоскогубцами штампованную шайбу, удерживающую накладку на опорной штанге.
13. Вытащить стержень с противоположной стороны барабанного механизма.
14. Снять по аналогичной методике фиксатор передней накладки.
15. Сдвинуть от щита заднюю колодку, что позволит демонтировать наконечник троса, идущего к рычагу ручного тормоза.
16. Удалить колодку и пружину, установленную на металлическом наконечнике троса.
17. Удалить переднюю колодку, которая снимается вместе с дистанционной пластиной и механизмом регулировки.

Сборка механизма

Пружины и регулятор положения очищаются от слоя пыли, поврежденные детали необходимо заменить на элементы из состава ремонтного комплекта. Промытый винтовой механизм и храповик покрываются слоем смазки, устойчивой к воздействию высокой температуры. При обратной сборке планки следует учитывать разнонаправленную резьбу в левом и правом отверстиях. Регулятор крепится на передней накладке, которая крепится опорным стержнем. Задняя колодка фиксируется на тросе, а затем ставится фиксатор и регулировочные пружины.

С поверхности кожуха стальной щеткой удаляется слой пыли (от износа накладок и металлической поверхности), если высота бортика превышает 2-3 мм, то рекомендуется заменить деталь. После сборки узла производится корректировка положения колодок.

Для настройки необходимо нажать на педаль тормоза, а затем 4-5 раз поднять рычаг парковочного тормоза до упора (с нажатой кнопкой храповика). При каждом подъеме срабатывает храповик, который отводит колодки к рабочей поверхности.

Корректность настройки проверяется по количеству щелчков, нормой считается проворачивание колеса на 7-8 зубьев. Регулировка прекращается после прекращения щелчков в механизмах. Затем проверяется уровень рабочей жидкости в бачке, при снижении объема производится доливка.

Замена передних колодок

Алгоритм достаточно прост. Но требует специального «инструмента» — Г-образного шестигранника. Включает в себя процесс следующие основные этапы:

• автомобиль устанавливается на домкрат, снимается колесо;

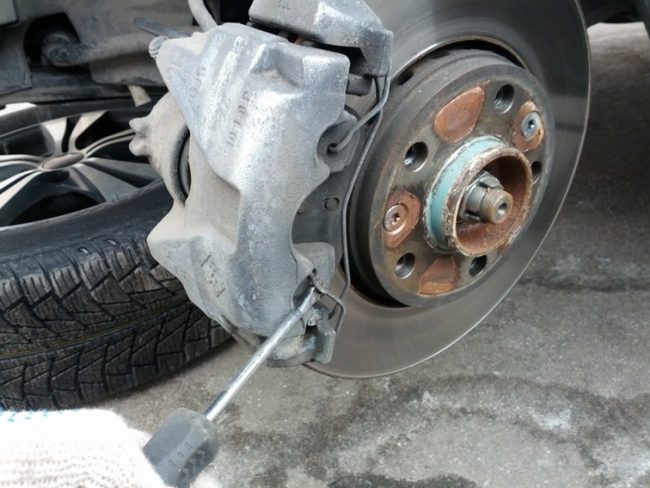

• при помощи шлицевой отвертки необходимо отжать колодку от диска – таким образом поршень задвигается внутрь;

снимаются пластиковые колпачки – они закрывают колодцы для крепления суппорта;

• через колодец суппорт при помощи шестигранника на 7 откручивается;
• снимается скоба, которая фиксирует положение суппорта;

далее суппорт тянется от диска, внешняя колодка остается на диске – внутренняя отсоединяется.

Колодки аккуратно вытаскиваются, вставляются новые. После чего сборка производится в обратной последовательности.

Замена задних тормозных элементов

Задние тормозные колодки Рено Дастер меняются в случае износа барабана, или по достижению толщины меньше двух миллиметров. Перед заменой, следует проверить состояние жидкости, и если она близка к максимальной отметке, то нужно откачать часть шприцом, чтобы вовремя замены она не вытекала.

Прежде чем приступать к замене автомобиль нужно снять со стояночного тормоза, после этого снимаем колесо, и демонтируем барабан, сжав колодки между собой. Чтобы их сжать и снять барабан нужно взять обычную отвертку и засунуть ее в отверстие для болта, которая предназначена специально для фиксации колеса. Когда колесо зафиксировано, находим храповую гайку, которая располагается между барабаном и механизмом управления зазором колодки, и снизу вверх проворачиваем ее, так чтобы длина в распорном приспособлении становилась меньше.

Процесс замены

Последовательность замены деталей на машинах с моторами объемом 1,5 и 2,0 л:

1. Подготовить домкрат, страховочную опору и баллонный ключ. Для демонтажа суппортов и извлечения изношенных накладок требуется ключ для внутренних 6-гранников размером 7 мм.
2. Открыть капот, затем открутить крышку компенсационного резервуара с тормозной жидкостью.
3. Поднять переднее колесо, установить под порог опору, затем отвернуть болты крепления диска к ступице.
4. При помощи отвертки аккуратно отжать поршень тормозного суппорта до упора. Жало вставить в овальную щель на боковой кромке суппорта. Затем, используя инструмент как рычаг, отвести внутреннюю колодку.
5. Удалить защитные резиновые колпачки, под которым расположены болты крепления суппорта.
6. При помощи ключа ослабить затяжку винтов, которые затем выкручиваются из отверстий.
7. Жалом отвертки снять пружинную скобу, регулирующую положение подвижной части суппорта относительно диска.
8. Снять внешнюю часть механизма вместе с внутренней накладкой, внешняя остается на направляющих неподвижной секции суппорта.
9. Уложить снятый узел поверх диска, затем извлечь старые накладки.
10. Удалить металлической щеткой и сжатым воздухом скопившуюся пыль, затем вставить в цилиндр новую внутреннюю колодку. На внешней части детали предусмотрена металлическая скоба (“корона”), фиксирующая элемент на поверхности поршня. На машинах с тормозными дисками диаметром 269 мм подобный фиксатор не предусмотрен.
11. Надеть на направляющие внешнюю накладку, которая отличается от противоположной колодки отсутствием “коронки”.
12. Установить суппорт на место, затянуть винты и смонтировать защитные заглушки.
13. Поставить на место колесо и провести аналогичные манипуляции на другой стороне автомобиля Дастер 4х4.
14. Проверить уровень рабочей жидкости в компенсационном бачке, который затем закрыть крышкой.

Выбор колодок

Настоящие колодки для Рено Дастер производятся фирмой Ferodo. Стоить такой комплект может до 4 000 рублей

Обратите внимание на номер изделия, он должен соответствовать следующему значению — 440603905R

Но в продаже можно найти и неплохие аналоги. Например, большой популярностью в России пользуется продукция компании HI-Q. Стоят они несколько дешевле оригинала — до 3 500 руб. Артикул изделия — Sangsin Brake HP1390.

Корейские колодки еще дешевле — от 1 500 руб. Езда с ними становится более размеренной. Артикул — Sangsin Brake SP1390.

Есть и другие фирмы, производящие тормозные колодки для Renault Duster. Среди них можно выделить следующие бренды: Renault, Bosch и белорусские тормозные накладки для экстремальной езды — Fenox.

Важно: необходимо сверить уровень жидкости в резервуаре

В Renault Duster после установки узла на место необходимо восстановить количество жидкости в баке. Кроме того, необходимо проверить герметичность всех частей, которые соединяются. Закрываем крепежные болты тормозного узла защитными заглушками.

Перед выездом необходимо произвести прокачку системы, нажав несколько раз на педаль. Это позволит вернуть поршень на свое место.

Вначале эффективность торможения будет несколько низкая из-за того, что фрикционная поверхность новых колодок пока не полностью притерта к поверхности тормозного диска. Через небольшой промежуток времени система восстановиться полностью.

Характерные признаки выхода из строя тормозов

Главные признаки, говорящие о поломке тормозов кроссовера:

• значительное увеличение степени хода тормозной педали в педальном узле, с периодическими провалами, излишней упругостью;
• потеря курсовой устойчивости и уход в сторону паркетника при торможении;
• резкое увеличение дистанции тормозного пути;
• мгновенное срабатывание тормозных дисков и барабанов, блокировка колес скачками;
• биение колес при выполнении торможения;
• посторонние шумы (свист, визг) тормозов.

Основные работы

Технический центр «Гвардейский» выполняет как регламентированные, так и текущие работы, связанные с диагностикой и ремонтом тормозной системы. В обязательном порядке каждые 15 тысяч километров пробега проверяются:

• тормозная жидкость и ее уровень в системе, наличие подтеков в местах соединения;
• гидравлический привод тормозной системы, тормозные шланги и трубки, их степень износа и состояние;
• тормозные диски Рено Дастер и колодки тормозные Рено на колесах спереди.

Отметим, что замена тормозной жидкости регламентирована французским автопроизводителем через 90 тысяч километров пробега или три года эксплуатации, в зависимости от того, какое событие наступит первым. Проверка, очистка, а при необходимости и замена колодок задних колес осуществляется через каждые 15 тысяч километров пробега.

Конструкционные особенности – общая схема

Тормоза на Renault Duster гидравлического типа, с двумя контурами, разделенными диагонально (один контур отвечает за колеса левое спереди и правое сзади, второй за правое переднее и левое заднее). Контуры работают одновременно, поломка одного контура не критична и ведет к частичной потере эффективности торможения, но без критического отказа тормозной системы во время движения. В этом случае немедленно надо обращаться в наш технический центр.

Основные элементы тормозной системы, которые проверяются при визуальной диагностике:

• тормозные механизмы всех четырех колес;
• педальный узел с педалью подвесного типа;
• усилитель вакуумного типа, снижает усилие на педаль, находится под капотом, неразборный, при поломке нашими автослесарями выполняется замена узла;
• главный тормозной цилиндр с бачком гидравлического привода сверху для долива и регулирования уровня жидкости при помощи датчика;
• тормозные трубочки и шланги;
• блок ABS (АБС – антиблокировочной системы) с датчиками скорости вращения колес спереди (находится в ступичном узле) и сзади (у полноприводных модификаций в ступичном узле, у переднеприводных на щитке тормозного механизма).

Принцип работы основан на том, что при плавном нажатии на педаль тормоза начинает работать поршень цилиндра, в результате формируется давление в тормозной системе, передавая усилие на тормозные механизмы колес спереди и сзади.

Прайс-лист на запчасти от 10.01.2019

Это интересно: Какое масло заливать в ГУР Форд Фокус 2 — артикулы

Пошаговый порядок замены 4х4

Перед тем как приступить к замене задних тормозных колодок, откройте бачок с тормозной жидкостью под капотом, и если её уровень близок к отметке MAX, то заблаговременно откачайте её с помощью шприца.

Обратите внимание!

• Первым делом, надежно фиксируем автомобиль на земле и снимаем колёса, которые с завода идут 14-го радиуса.
• Для того, чтобы демонтировать барабан, колодки между собой нужно сжать.

Чтобы свести их, и освободить барабан, необходимо плоскую отвёртку поместить в отверстие предназначенное для болта фиксации колеса.

Далее на ощупь нужно найти храпововую гайку в механизме управления зазором колодок и барабана, и поворачивать её снизу-вверх, уменьшая длину в распорном приспособлении.

Гайка находится в верхней части тормозного барабана.

Для наибольшей наглядности предлагаем вам фотографию устройства без барабана.

Так должно выглядеть положение отвертки внутри барабана.

Замена тормозных колодок на полноприводном автомобиле

1. С помощью ключа TORX-40 откручиваем два винта, которые крепят барабан к ступице.

   Необходимо открутить всего 2 болта.

2. Демонтируем барабан.

   После того, как колодки сведены и болты откручены, барабан легко снимется с посадочного места.

3. После того как барабан снят, можно увидеть всю конструкцию тормозного механизма:

   Тормозной механизм заднего колеса автомобиля «Рено Дастер» 4×4 со снятым барабаном: 1 — опорная стойка; 2 — чашка пружины; 3 — прижимная пружина колодки; 4 — передняя колодка; 5 — верхняя стяжная пружина; 6 —распорная планка с регулятором зазоров; 7 — колесный цилиндр; 8 — задняя тормозная колодка; 9 — пружина регулятора; 10 — рычаг привода стояночного тормоза; 11 — трос стояночного тормоза; 12 — нижняя стяжная пружина; 13 — тормозной щит.

4. Первым делом, при помощи отвёртки или плоскогубцев убираем из мест установки пружину сверху.

   Для того, чтобы снять пружину, достаточно поддеть лишь одну из сторон.

5. Стягиваем и убираем её.

   Снятую пружину необходимо заменить.

6. Точно так же поступаем со стягивающим элементом снизу.

   Эту пружину также стоит менять.

7. При помощи отвёртки поддеваем и удаляем пружину управляющую регулятором зазора.

   Аккуратно поддев отвёрткой, пружина легко выйдет из посадочного места.

8. С помощью плоскогубцев выворачиваем чашку и пружину опорной стойки до того момента, когда отверстие в чашке совместятся с наконечником стойки.

   Опора легко выйдет когда опорная стойка будет находится ровно относительно отверстия.

9. Убираем все отделившиеся элементы: чашку, пружину и опорную стойку из отверстия в щите механизма.

   Эти детали не меняются, их необходимо просто отложить в сторону.

10. Убираем в сторону колодку.

    Старые колодки необходимо просто выбросить.

11. При помощи отвёртки вынимаем наконечник стояночного тормоза от рычага колодки.

    Снимать трос следует аккуратно, дабы не повредить оплётку.

12. После этого, снимаем тормозной элемент,наконечник у троса и пружину.

    Отсоединённые элементы откладываем в сторону.

13. Далее, спереди убираем тормозную колодку, предварительно отсоединив пружину, и следом за ней планку на храповом механизме.

    Снятый храповый механизм прицепляем к новым тормозным колодкам.

Перед установкой новых колодок проверяем на наличие протечек тормозной цилиндр, а также очищаем всю поверхность от пыли и грязи. Далее очищаем всю резьбу на наконечнике разборной планки и гайки, смазываем храповый механизм смазкой.
