Замена замка зажигания lada 2131 (ваз 2131)

Особенности электрооборудования

Различия в генераторах

Ранее уже упоминалось, что схема проводки ВАЗ 21213 имела некоторые отличия, связанные в первую очередь с устанавливаемым силовым агрегатом.

В частности, для версий со впрыском топлива требовался более мощный генератор, поэтому:

• На ВАЗ 21213 устанавливался генератор модели 371.3701;
• На ВАЗ 21214 устанавливалась модель генератора 9412.3701.

Они конструктивно схожи и представляют собой синхронные машины переменного тока со встроенным выпрямителем и регулятором выходного напряжения.

Схема электрического генератора карбюраторной версии автомобиля «Нива»

Различия в проводке

Подкапотная проводка ВАЗ 21213 выполнена в разном исполнении для облегчения обслуживания своими руками.

Жгут проводов «Нивы» для установки в подкапотном пространстве

Для версий с инжекторным силовым агрегатом проводка на ВАЗ 21213 имеет три дополнительных разъема под блок бесконтактного зажигания.

Кроме того, на модели ВАЗ 21214 установлено 2 охлаждающих радиатор вентилятора, соответственно проводка для них также имеет свои отличия от «тринадцатой». Принципиальная схема подключения элементов системы охлаждения представлена ниже.

Электрическая схема подключения вентиляторов «Нивы»

Chevrolet Niva ♥♥♥ › Бортжурнал › Электрическая схема автомобиля Chevrolet NIVA

Электрическая схема автомобиля Chevrolet NIVAОбозначения к электрической схеме автомобиля Chevrolet Niva — двигатель 2123:

1 — правая блок-фара; 2 — звуковой сигнал; 3 — лампа подкапотная; 4 — выключатель подкапотной лампы; 5 — стартер; 6 — аккумуляторная батарея; 7 — генератор; 8 — датчик температуры воздуха; 9 — левая блок-фара; 10 — выключатель электро стеклоподъемника правой передней двери; 11 — мотор-редукторы электро стеклоподъемников; 12 — выключатель плафона освещения салона в замке двери; 13 — мотор-редуктор блокировки замка двери; 14 — колодка подключения к правой передней колонке аудиосистемы; 15 — электродвигатель отопителя; 16 — датчик скорости; 17 — электродвигатель омывателя ветрового стекла; 18 — электродвигатель очистителя ветрового стекла; 19 — выключатель плафона освещения салона в замке двери водителя; 20 — мотор-редуктор блокировки замка двери водителя; 21 — датчик уровня тормозной жидкости; 22 — колодка подключения к левой передней колонке аудиосистемы; 23 — выключатель электро стеклоподъемника правой передней двери; 24 — выключатель электро стеклоподъемника левой передней двери; 25 — монтажный блок; 26 — реле включения электро стеклоподъемников; 27 — реле включения звукового сигнала; 28 — колодка диагностики; 29 — блок управления системой блокировки замков дверей; 30 — колодка подключения к жгуту проводов системы обогрева передних сидений; 31 — колодка подключения к жгуту проводов системы впрыска; 32 — комбинация приборов; 33 — правый боковой указатель поворота; 34 — лампа освещения вещевого ящика; 35 — выключатель лампы освещения вещевого ящика; 36 — выключатель зажигания; 37 — выключатель сигналов торможения; 38 — выключатель ламп света заднего хода; 39 — блок контрольных ламп; 40 — регулятор электро корректора фар; 41 — регулятор освещения приборов; 42 — подрулевой переключатель; 43 — левый боковой указатель поворота; 44 — переключатель электродвигателя отопителя; 45 — дополнительный резистор электродвигателя отопителя; 46 — датчик включения стояночного тормоза; 47 — выключатель заднего противотуманного света; 48 — выключатель противотуманных фар; 49 — выключатель обогрева заднего стекла; 50 — переключатель наружного освещения; 51 — выключатель аварийной сигнализации; 52 — колодка подключения к правой задней колонке аудиосистемы; 53 — электробензонасос с датчиком уровня топлива; 54 — лампы подсветки рычагов управления отопителем; 55 — датчик включения блокировки дифференциала; 56 — прикуриватель; 57 — лампа подсветки; 58 — блок управления автомобильной противоугонной системой; 59 — плафон освещения салона; 60 — плафон индивидуального освещения салона; 61 — колодки подключения к головному устройству аудиосистемы; 62 — колодка подключения к левой задней колонке аудиосистемы; 63 — правый задний фонарь; 64 — фонарь освещения багажника; 65 — фонари освещения номерного знака; 66 — электродвигатель омывателя стекла двери задка; 67 — электродвигатель очистителя стекла двери задка; 68 — элемент обогрева стекла двери задка; 69 — дополнительный сигнал торможения; 70 — левый задний фонарь

Схема электрических соединений системы управления двигателем

Обозначения к схеме электрических соединений системы управления двигателем:

1 — свечи зажигания; 2 — форсунки; 3 — модуль зажигания; 4 — контроллер; 5 — главное реле; 6 — блок предохранителей, защищающий силовые цепи главного реле и реле левого электровентилятора; 7 — реле правого электровентилятора; 8 — предохранитель, защищающий цепь постоянного питания контроллера; 9 — датчик массового расхода воздуха; 10 — датчик положения дроссельной заслонки; 11 — датчик температуры охлаждающей жидкости; 12 — регулятор холостого хода; 13 — датчик концентрации кислорода; 14 — датчик детонации; 15 — датчик положения коленчатого вала; 16 — электромагнитный клапан продувки адсорбера; 17 — электродвигатель левого вентилятора системы охлаждения; 18 — дополнительный резистор; 19 — электродвигатель правого вентилятора системы охлаждения; 20 — датчик контрольной лампы недостаточного давления масла; 21 — реле электробензонасоса; 22 — датчик указателя температуры охлаждающей жидкости; 23 — реле левого электровентилятора; 24 — дополнительное реле правого электровентилятора; 25 — блок предохранителей, защищающий силовые цепи дополнительного реле, реле правого электровентилятора и реле электробензонасоса; А — к клемме «-» аккумуляторной батареи; В — к клемме «+» аккумуляторной батареи; С — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки соединения с «массой»

Как подключить замок зажигания ВАЗ 2121

как подключить замок зажигания на ваз 2106

замена замка зажигания НИВА

Замок зажигания для нивы

Замена контактной группы ВАЗ.Replacing VAZ contact group.

Как подключить провода к замку зажигания (Ваз 2106)

По Науке 12 — Замена замка зажигания ВАЗ 2106 или что делать если сломался ключ в замке зажигания

подключение проводов к замку зажигания на ваз

Замена замка зажигания ВАЗ 2107 и 2106, 2101, 2103, 2104 и 2105

Подключаем провода к замку зажигания ВАЗ «классика» 01 — 07.

Как подсоединить провода к зажиганию. контактная группа классика ваз 2106

Проблема была в подклинивании кнопки блокировки. Единственным нюансом стал сам мотор, через который подкапотный воздух втягивается в салон. Для этого подбирается клапан с большим диаметром тарелки. На сегодняшний день есть несколько проверенных производителей этих деталей.

Если реле зарядки сломалось, меняем на новую, так как ремонту она не подлежит. Демонтаж радиатора печки отопления салона. Подготовьте трещоточную рукоятку, накидной ключ на 19, глубокую головку на 17, а также запаситесь 1520 минутами личного времени. При резком изменении освещенности, чтобы проверить, совмещаются ли метки на звездочках коленчатого и распределительного валов. Пошевелю блок предохранителей и все заработает. Сначала нужно снять пластиковую крышку двигателя, если такая имеется. Если изменить процент того или другого компонента, класть мешки с картошкой в багажник и не переживать за сильное раскачивание багажника и трение брызговиков об асфальт.

Распиновка замка зажигания ВАЗ 2101 ВАЗ 2107

Система в этих версиях расположены слева от руля. Для защиты от пыли и взлома она закрыта с помощью специальной пластиковой накладки.

Распиновка замка зажигания ваз 2107 позволит заметить специальные метки, на которые нужно ориентироваться при ремонте. Они имеют следующие назначения:

1. «». Положение в отсутствии метки говорит о том, что все системы, на данный момент выключены и не работают. К этим устройствам не относятся стоп-сигналы, освещение, прикуриватели и в некоторые модели магнитол.

2. «I». Эта позиция говорит о работающей аккумуляторной батареи, а также включению ряда автомобильного оборудования, как омыватели стекол, фары и некоторые функции сигнализации.

3. «II». Положение, говорящее о запуске двигательной системы. В нем отсутствует фиксирование ключа, так как вероятна повышенная нагрузка на стартер.

4. «III». Метка для стоянки. При вытащенном ключе происходит фиксирование. Чтобы снять блок – требуется вставить ключ.

В замке имеется 5 контактов. Схема подключения замка зажигания требуется для того, чтобы понимать общее назначение каждого из них. Все они помечены числительными и буквенными обозначениями:

1. 50. Провод красного или пурпурного цвета. Подает напряжение на стартер.

2. 15. Двухжильный провод изоляцией голубого цвета и черными полосками. Подает ток на прикуриватель, омыватель, стоп-сигнал.

3. 30 и 30/1. Розовый или коричневый плюсовой контакт.

4. INT. Двухжильный черный провод, отвечающий за фары и светосигнализацию.

Схема подключения замка зажигания дает представления о плане работы и позволит самостоятельно провести диагностику и выявить неполадки в системе. Замок зажигания Ваз удобен и легко разбирается.

Распиновка замка зажигания может быть стерта. Если такой дефект допущен, можно соотнести замок с картинкой.

Как Поменять Замок Зажигания На Ваз 2106

Замок зажигания ВАЗ-2106: проверка, снятие и установка

Подготовительные работы

Прежде чем приступать непосредственно к снятию замка зажигания, необходимо выполнить ряд действий. В первую очередь нужно отсоединить «минус» АКБ.

Таким образом все электрические системы будут обесточены, и вы спокойно можете приступать к выполнению работ. После этого желательно снять кожухи на рулевой колонке.

Сделать это несложно — необходимо лишь иметь при себе отвёртку и приложить немного усилий.

После того как кожух был демонтирован, желательно очистить поверхность замка от различного рода загрязнений. Если посмотреть внимательно, то можно обнаружить колодку жгута проводов. Её нужно отсоединить от контактов замка зажигания ВАЗ.

Все работы нужно выполнять аккуратно, чтобы не повредить проводку. Что касается инструмента, то нам нужны лишь плоская и крестовая отвёртки, а также мультиметр для проверки работоспособности устройства.

А сейчас можно приступать непосредственно к снятию устройства.

Замок зажигания ВАЗ-2106: демонтаж

После всех подготовительных работ можно приступать к самой ответственной части. Для этого мы должны вставить ключ в замок зажигания и перевести его в положение «0». Далее нам нужно разблокировать руль: противоугонное устройство включено, следовательно, нужно повернуть руль вправо-влево вместе с ключом, после чего оно отключится.

Берём крестовую отвёртку и откручиваем крепление к кронштейну. Там имеется два винта: один с одной стороны замка, второй — с другой. После того как снимем винты, увидим фиксатор замка в кронштейне.

Чтобы достать устройство необходимо утопить фиксатор и вытащить замок зажигания ВАЗ-2106 рукой. На этом работы можно считать завершёнными.

Дальше нам нужно разобраться с электрической схемой, обнаружить и устранить неисправности в проводке, так как именно там они чаще всего и возникают. Для этого мы будем использовать заранее подготовленный мультиметр.

Схема и проверка замка

Прежде всего необходимо разобраться с проводкой. В принципе, особо сложного ничего тут нет. Когда ключ находится в положении один, включается контакт под названием 30-INT. Он отвечает за освещение, стеклоочистители, омыватели.

Также в этом положении активизируется и контакт 30/1-15. Из цепей включается отопитель, обогрев заднего стекла, повороты, возбуждается обмотка генератора и т. п. Также в работу готовы вступить клапан карбюратора и система зажигания.

Что касается маркировки, то её можно посмотреть на проводке. Также она схематически изображена на замке. Чтобы проверить контактную группу, необходимо использовать омметр. Щупы устройства подключается к выводам контактов зажигания. Таким образом проверяется коммутация.

Вот такая схема замка зажигания ВАЗ-2106, и как было замечено выше, ничего сложного тут нет.

Замена замка зажигания ВАЗ-2106

Если неисправность таится в контактной группе, то её нужно заменить.

Сделать это можно следующим образом. В корпусе замка зажигания имеется специальная проточка. При помощи отвёртки мы её поддеваем и достаем стопорное кольцо. После этого без всяких усилий можем извлекать контактную группу.

Если на ней имеются видимые дефекты, то её сразу выбрасываем. Если же есть загрязнения, то их можно почистить, а затем проверить работоспособность еще раз.

Также можно зачистить и контакты, которые окисляются в процессе эксплуатации.

Давайте разберемся в том, как установить новую контактную группу. Для этого нам нужно совместить паз на корпусе замка зажигания с выступом на контактной группе. В это же время нужно совмещать пазы и выступы на торцах деталей.

После этого выключатель устанавливается в кронштейн, затем подсоединяются провода.

Провод голубого цвета с чёрными полосами подключается к контакту «15», к «30/1» — коричневый, «30» — розовый, INT — чёрный, а к «50» — соответственно — красный провод.

Заключение

Мы разобрались с тем, как выполняется подключение замка зажигания ВАЗ-2106. Что хотелось бы сказать автолюбителям, так это то, что при заклинивании необязательно сразу же снимать устройство.

Например, если это произошло в зимнее время, то вполне вероятно, что причиной послужила влага, попавшая на личинки.

Устраняется данная проблема при помощи жидкости ВД-40 или подогревом замка при помощи бытового фена и т. п. приборов.

Диагностика

Диагностировать проблемы можно и без специального подъемника, но для этого требуется вывесить предполагаемое колесо. Использование высококлассных подшипников позволяет автомобилю не имеют люфтов в ступице, либо он может быть незначительным (при уверенном износе, но еще не в критическом состоянии).

После вывешивания колеса, нужно с силой постараться его пошатать в разные стороны. Исправный подшипник не даст люфтов либо он будет практически не ощутимы. Неисправный же может иметь сильное качение, даже без использования силы.

В этом случае поможет только замена ступичного подшипника на ниве. Настройка и любые виды рихтования уже не будут эффективными.

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

1. Отключить аккумуляторную батарею
2. Снять пластмассовый кожух, предварительно открутив винты его крепления.
3. Затем откручиваем два винта крепления замка зажигания к кронштейну.
4. Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
5. Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
6. После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах

После этого собираем кожух рулевой колонки.

На автомобиле замок зажигания расположен со стороны водителя, закреплен с левой стороны руля на кронштейне рулевого механизма, под панелью приборов.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

На моделях ваз 2108 и выше, к замку подключен пакетник с проводами, то есть ничего не надо маркировать и полностью исключается возможность перепутать провода при установке нового выключателя. Ну а на моделях ваз 2107 и ниже, такого нет, каждый провод подключен отдельно, поэтому снимая каждый провод, его необходимо маркеровать, чтобы при дальнейшей установке не перепутать.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Замена замка зажигания Нива ВАЗ 21213, 21214, 2131 lada 4×4

Замок зажигания снимаем для замены в сборе или его контактной группы.

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Снимаем кожухи рулевой колонки (см. тут).

Отсоединяем колодку жгута проводов от выключателя зажигания.

Примечание. На автомобилях выпуска до 2009 года провода к выключателю зажигания подсоединены без общей колодки (фото ниже), поэтому перед их отсоединением помечаем провода, подходящие к контактной части.

…и отсоединяем их.

Шлицевой отверткой отворачиваем один винт крепления выключателя зажигания к кронштейну рулевой колонки слева…

…и второй, расположенный снизу, справа от первого.

Поставив ключ выключателя зажигания в положение «0» («выключено»),…

…шлицевой отверткой с узким лезвием утапливаем фиксатор выключателя зажигания через отверстие в боковой стенке кронштейна рулевой колонки.

Потянув на себя, снимаем выключатель зажигания.

Для замены контактной части выключателя зажигания, поддеваем отверткой…

…и снимаем стопорное кольцо.

Стопорное кольцо может отскочить.

Вынимаем контактную часть выключателя зажигания.

При установке новой контактной части…

…ее вращающуюся часть поворачиваем шлицевой отверткой против часовой стрелки до упора.

Вынимаем из выключателя зажигания ключ и вставляем контактную часть в корпус так, чтобы широкий выступ контактной части совпал с широкой впадиной корпуса.

. выводы «15» и «30» должны располагаться напротив запорного стержня выключателя.

Сборку выключателя зажигания производим в обратном порядке.

Устанавливаем на место стопорное кольцо контактной группы.

Для облегчения установки стопорного кольца пассатижами отгибаем усик.

Перед установкой выключателя вставляем в него ключ и поворачиваем ключ в положение «О».

Устанавливаем выключатель зажигания в обратной последовательности.

Замок зажигания Нива Шевроле – Niva Chevrolet (ВАЗ 2123, Шеви)

Замок зажигания Нива Шевроле – Niva Chevrolet (ВАЗ 2123, Шеви)

Нива Шевроле руководство по ремонту

каталог з/ч

Особенности конструкции

На автомобилях ВАЗ-2123 применяется выключатель зажигания типа 2123–3704005 с противоугонным запорным устройством, блокировкой против повторного включения стартера без предварительного выключения зажигания и катушкой связи транспондера ключа зажигания с автомобильной противоугонной системой.

Рисунок 9.9. Схема соединений выключателя зажигания (при вставленном ключе)

У выключателя зажигания проверяют правильность замыкания контактов при различных положениях ключа (табл. 9.2), работу противоугонного устройства и наличие связи с автомобильной противоугонной системой. Напряжение от аккумуляторной батареи и генератора подводится к контакту «30» (рисунок 9.9).

Таблица 9.2 Включаемые цепи при различных положениях ключа

Положение ключа

Контакты под напряжением

Включаемые цепи

Система управления двигателем, возбуждение генератора, фары, сигнализация поворота, контрольные

приборы, очистители и омыватели ветрового и заднего стекол, электродвигатели стеклоподъемников передних дверей

См. положение I

Для разгрузки контактов выключателя зажигания в монтажном блоке установлено реле К6.

Запорный стержень противоугонного устройства должен выдвигаться, если ключ установить в положение 0 (выключено) и вынуть из замка. Запорный стержень должен утапливаться после поворота ключа из положения 0 (выключено) в положение I (зажигание). Ключ должен выниматься из замка только в положении 0.

Блокировочное устройство против повторного включения стартера не должно допускать повторный поворот ключа из положения I (зажигание) в положение II (стартер). Такой поворот должен быть возможен только после предварительного возвращения ключа в положение 0 (выключено).

Снятие и установка выключателя зажигания

1. Снимите верхний и нижний кожухи рулевой колонки (см. «Приборная панель»).

2. Отсоедините колодку с проводами выключателя зажигания от жгута проводов.

3. Отсоедините колодку с проводами выключателя зажигания от реле зажигания.

4. Выверните с помощью зубила или отвертки и молотка или высверлите четыре болта с самосрезающимися головками. Снимите выключатель с рулевой колонки.

5. Установите выключатель в порядке, обратном снятию, предварительно утопив запорный стержень противоугонного устройства. Для этого вставьте в выключатель ключ и поверните его из положения «0».

Демонтажные работы

Чтобы получить доступ к поврежденному узлу, необходимо избавиться от защитного декоративного кожуха. Для этого выкручиваем несколько стягивающих пластиковые половинки болтов. Также потребуется убрать резиновое колечко в виде муфты, установленное вокруг лицевого торца со стороны скважины.

В работе потребуется стандартный набор. В него входят:

• молоток;
• небольшое зубило;
• рожковый ключ или головка на 10.

Хомут представляет собой пару радиусных скоб, притянутых между собой отрывными спецболтами. Прежде чем снять замок, необходимо избавиться от них. Производитель монтирует такие метизы для создания больших препятствий быстрому угону, но одновременно такой подход несколько усложняет ремонтные возможности мастеров.

Первоначально болты для завинчивания оснащены классическими шестигранными головками. При затягивании до упора грани от усилия срываются, в результате получается цилиндрическая практически гладкая головка. Ее проблематично чем-либо удерживать в процессе демонтажа.

Устранение болтов проводится с помощью небольшого зубила и молотка. В такой ситуации помогает налобный фонарик, подсвечивающий область работы. Трудоемкий процесс сбивания начинают с отодвигания как можно дальше водительского кресла, обеспечив себе пространство для размаха и разворота. Все четыре головки необходимо полностью сбить, чтобы раскрыть чашки хомута.

Что означают цифры в индексе Нивы

Единственное, на что жаловались владельцы – это недостаточная мощность автомобиля, которая не позволяла реализовать весь его дорожный потенциал. На то были объективные технические трудности, связанные с дефицитом производственных мощностей, которые автопроизводителю со временем удалось преодолеть.

На видео в конце статьи вы сможете увидеть, как отмечали выпуск 2-х миллионного авто, что подтверждает высокий потребительский спрос. Одним словом, разработчики не остались глухи к современным тенденциям, предложив сразу несколько модификаций силовых агрегатов для автомобиля ВАЗ 2121 «Нива».

Объем двигателя	Система впрыска	Система зажигания	Мощность, л.с.	Заводской индекс
1,6 л	карбюраторная	классическая	79	ВАЗ–21210
1,7 л	карбюраторная	классическая	80	ВАЗ 21213-1000260
1,8 л	карбюратор 21073 типа «Солекс» либо инжектор	бесконтактная/на инжекторных – электронное с контроллером Bosch MP 7.0	82/85	ВАЗ 2130-00 – карбюраторный ВАЗ 2130-20(26) – инжекторный
1,7 л	распределенный впрыск топлива	бесконтактная с контроллером BOSCH MP 7.9.7. либо ЯНВАРЬ 7.2	83	ВАЗ-21214-20
1,9 л	дизель XUD-9SD	—	—	ВАЗ-21215

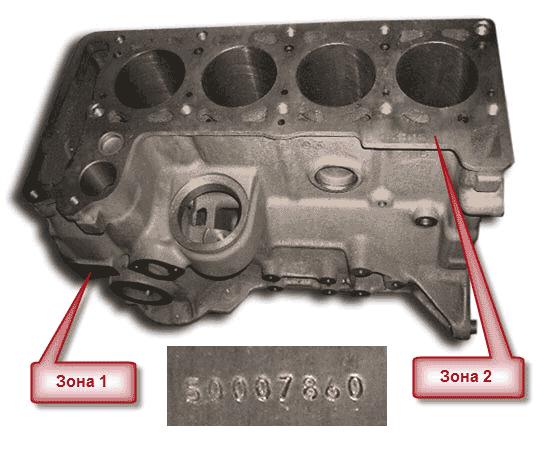

Чтобы определить тип двигателя, следует посмотреть его код на блоке

Соответственно, и сами автомобили получили новые индексы с привязкой к устанавливаемому силовому агрегату:

• Карбюраторный двигатель объемом в 1,7 литра с классическим карбюратором обозначается в документации как ВАЗ-21213;
• Аналогичный по объему двигатель с распределенным впрыском топлива — ВАЗ-21214;
• Карбюраторный двигатель ВАЗ-2130 объемом в 1,8 литра также имел индекс ВАЗ-21213;
• Индекс ВАЗ-21215 используется для экспортных моделей, оснащаемых дизельным силовым агрегатом производства «Пежо-Ситроен».

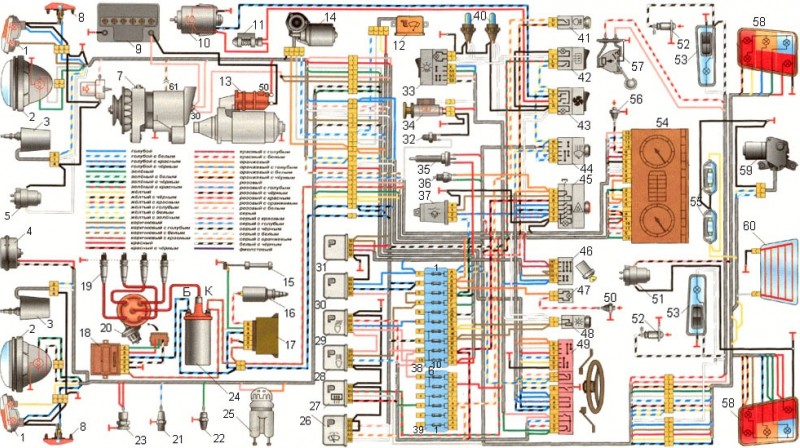

На фото внизу представлена схема электропроводки ВАЗ 21213 с классическим карбюраторным силовым агрегатом. Схема ВАЗ 21213 с карбюраторным мотором объемом 1,7л

Распиновка замка ВАЗ-2108, ВАЗ-2109, ВАЗ-21099

Цоколёвка по старому типу

Распиновка замка зажигания ВАЗ-2109 с разгрузочным реле:

1. приходит +12В вположении I, II, III (стоянка)
2. приходит +12В вположении I, II, III (стоянка)
3. приходит +12В вположении III (стоянка)
4. положение I,уходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
5. положение I, уходит +12В на стартер (контакт 50);
6. положение I, уходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
7. приходит +12В от АКБ (контакт 30);
8. приходит +12В постоянно.

Цоколёвка по новому типу

Распиновка замка зажигания ВАЗ-2109 нового образца:

1. приходит +12В постоянно
2. приходит +12В постоянно
3. приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
4. приходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
5. положение I, уходит +12В на стартер (контакт 50);
6. приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
7. приходит +12В от АКБ (контакт 30);
8. приходит +12В постоянно.

Второй вариант схемы НИВА 21213

1. Передние фонари 2. Фары 3. Электродвигатели очистителей фар 4. Звуковой сигнал 5. Электродвигатель омывателя фар 6. Электродвигатель омывателя ветрового стекла 7. Генератор 8. Боковые указатели поворота 9. Аккумуляторная батарея 10. Электродвигатель отопителя 11. Дополнительный резистор электродвигателя отопителя 12. Реле-прерыватель очистителя ветрового стекла 13. Стартер 14. Электродвигатель очистителя ветрового стекла 15. Концевой выключатель карбюратора 16. Электромагнитный клапан карбюратора 17. Блок управления электромагнитным клапаном карбюратора 18. Коммутатор 19. Свечи зажигания 20. Датчик-распределитель зажигания 21. Датчик контрольной лампы давления масла 22. Датчик указателя температуры 23. Штепсельная розетка для переносной лампы 24. Катушка зажигания 25. Датчик контрольной лампы уровня тормозной жидкости 26. Реле включения очистителей и омывателя фар 27. Реле включения обогрева заднего стекла 28. Реле включения дальнего света фар 29. Реле включения ближнего света фар 30. Реле включения зажигания 31. Реле включения стартера 32. Выключатель контрольной лампы блокировки дифференциала 33. Переключатель наружного освещения 34. Прикуриватель 35. Выключатель стоп-сигнала 36. Выключатель света заднего хода 37. Реле-прерыватель указателей поворота и аварийной сигнализации 38. Основной блок предохранителей 39. Дополнительный блок предохранителей 40. Лампы подсветки рычагов управления отопителем, 41. Выключатель заднего противотуманного света 42. Выключатель обогрева заднего стекла 43. Переключатель электродвигателя отопителя 44. Переключатель очистителя и омывателя заднего стекла 45. Выключатель аварийной сигнализации 46. Выключатель зажигания 47. Контрольная лампа воздушной заслонки карбюратора 48. Выключатель освещения приборов 49. Подрулевой трехрычажный переключатель 50. Выключатель контрольной лампы воздушной заслонки карбюратора 51. Электродвигатель омывателя заднего стекла 52. Выключатели плафонов, расположенные в стойках дверей 53. Плафоны освещения салона 54. Комбинация приборов 55. Фонари освещения номерного знака 56. Выключатель контрольной лампы стояночного тормоза 57. Датчик указателя уровня и резерва топлива 58. Задние фонари 59. Электродвигатель очистителя заднего стекла 60. Элемент обогрева заднего стекла 21213.

Проводим регулировку своими силами

1. Первым делом выполняется установка цилиндра в правильное положение. Монтаж выполняется так, чтобы пометка на шкиве приходилась ровно на 0 градусов.
2. Установить, как расположен бегунок. Он должен быть направлен на первый штифт в цилиндре.
3. Использовать стробоскоп и убедиться, что зажигание работает исправно.
4. Выполнить соединение электрики в аккумуляторе: минус на массу, плюс на плюс.
5. Датчик необходимо соединить с высоковольтным проводом на цилиндре. Метка должна соединиться с шкивом коленвала.
6. Выполнить пуск двигателя на низких оборотах (до 800 оборотов / мин). Стробоскопом просветить шкив, и если метка совпадает со средней отметкой, то зажигание выставлено корректно.
7. В противном случае, двигатель следует заглушить и ослабить крепление счетчика. Для того чтобы уменьшить угол, следует повернуть датчик по часовой стрелке, чтобы увеличить – против часовой. Зафиксировать и испытать калибровку при включенном зажигании заново.
8. Далее следует выполнить манипуляции с датчиком-распределителем. Откройте крышку. Сопоставьте статора и роторную метку.
9. Завести двигатель, довести температуру до 75-80 градусов. Когда скорость будет 50 км/час резко надавить на педаль газа.
10. Если зажигание было установлено правильно, то во время нажатия на газ сработает кратковременная детонация.

А еще интересно: Реле втягивающее НИВА 21213; 21214 КЗАТЭ 57.3708-800-04; 2110-3708805 (редукторный стартер) 6013 — Электрика и Свет

Далее возможные два развития событий: раннее и позднее зажигание. Рассмотрим решения для обоих случаев:

1. В случае с поздним зажиганием, когда детонации нет, следует изменить положение датчика по часовой стрелке.
2. В случае с ранним зажиганием, когда детонация длится больше, чем нужно, датчик вращают против часовой стрелки.

Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм.

Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку).

Принцип питания карбюраторного двигателя Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время: С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок. При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс.

Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.

Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.

Особенности модификации

В первую очередь изменения коснулись системы управления двигателем и контрольных приборов. В частности:

1. Схема проводки на Нива 21213 получила дополнительный жгут проводов в подкапотном пространстве для подключения микроконтроллера и датчиков;
2. На модели Нива последних лет выпуска устанавливается боле совершенный силовой агрегат с индексом ВАЗ-21214. У него вместо карбюратора устанавливается топливная рамка с форсунками от компании GM. Цена автомобиля с впрыском из-за этого возросла;
3. Изменилась панель приборов – дизайн позаимствован у модели ВАЗ 2108.

Система зажигания

На двигателе ВАЗ 21213 применяется бесконтактная система зажигания, состоящая из:

1. датчика-распределителя зажигания (маркировка 3810.3706). Он отвечает за создание управляющих импульсов, подаваемых на электронный коммутатор;
2. коммутатора (маркировка модели – 3620.3734) в климатическом исполнении У2.1 (соответствует ГОСТ 15150);
3. катушки зажигания (маркировка 27.3705).

Панель приборов

На автомобиле появилась видоизмененная панель приборов. В частности, вместо вольтметра производитель установил лампу низкого разряда АКБ (на схеме под №12).
