Замена замка зажигания

Как работает включатель зажигания ВАЗ 2110

Расположен замок слева рулевой колонки. Корпус замка скрытый пластиковым кожухом, обзору доступен лишь прорезь для ключа, а провода находятся снизу.

Вместе с поворотом ключа проворачивается и контактный диск, что приводит в действие электрические цепи.

Замки зажигания имеют такие положения:

• «Выключен». Маркировка «0».
• «Зажигание». Маркировка «I».
• «Стартер». Маркировка «II».
• «Блокировка». Маркировка «III»

Вставлять и вынимать ключ нужно с «I» или «III» положения.

Из состояния «Блокировка» в маркировку «Выключено» выполняется замыкание электрического поля в структуре машины (дополнительные приборы, свет, печка)

Положение «Стартер» — самопуск и двигатель приводится в рабочее состояние. Когда мотор запустился, нужно переключить на маркировку «Зажигание».

Чтобы выключить двигатель, нужно провернуть ключ на лево, маркировка «Выключено».

Смена замка зажигания ВАЗ 2110 пошагово

1. Открывается капот автомобиля, с аккумулятора снимается отрицательная клемма.
2. Снятие и установка замка зажигания. замена личинки замка зажигания

   Открывается нижняя часть кожуха на рулевой колонке.
   На фото указан ход работы с замком ВАЗ 2109, но конструктивно эти замки аналогичны с десятой моделью. Отличие составляет электрическая схема контактной группы, о замене которой речь пойдёт ниже.

3. Аккуратно, с помощью зубила, ослабляются крепёжные болты замка (это болты с отрывными головками).

4. Ключ зажигания устанавливается в замок, а затем поворачивается в рабочее положение «I». После этого фиксатор, блокирующий рулевой вал, оказывается в замке.
5. Теперь болты выкручиваются и неисправный замок снимается (если с выкручиванием возникают проблемы, головки болтов аккуратно срубаются зубилом).
6. На его место ставится новый замок, закрепляется скобой в нужном положении, после чего фиксируется новыми болтами.
7. После установки нового болта проводится проверка работы механизма блокировки рулевого вала. Для этого рулевое колесо поворачивается на полный оборот, до срабатывания фиксатора-защёлки. Если срабатывания фиксатора не наблюдается, крепёжные болты на замке ослабляются и он сдвигается вверх или вниз так, чтобы фиксатор точно попадал в паз рулевого вала при полном обороте рулевого колеса.
8. После настройки фиксатора и установки замка в правильное положение его крепёжные болты крепко затягиваются ключом на 10, причём затягивание производится до тех пор, пока отрывные головки крепёжных болтов не сломаются.
9. К замку подключаются контакты, нижняя часть защитного кожуха рулевой колонки устанавливается на место.

Замена контактной группы замка зажигания ВАЗ 2110

А вот все неисправности электрического характера следует искать в контактной группе. Причем совсем необязательно менять весь замок полностью. Проблем может быть много, поскольку практически все потребители завязаны на контактной группе замка, и если не пользоваться приведенной схемой, можно запросто запутаться. Для проверки работоспособности контактной группы придется при помощи мультиметра прозванивать каждый контакт. Нагруженные контакты могут иногда подгорать, в этом случае достаточно будет их просто зачистить алмазным надфилем. Проверить контактную группу более простым способом, можно, сняв массу с аккумулятора и демонтировав нижний кожух рулевой колонки. Если отключить разъем от замка зажигания и проверить каждый контакт омметром, то исправная контактная группа не будет коротить ни на одном из них.

Причины замены

Произвести замену всего замка или только контактной группы нужно в зависимости от характера поломки и сложившейся с вашим автомобилем ситуации. Потому рассмотрим варианты, когда замена может все же потребоваться.

Причина замены	Ваши действия
Была попытка угона, в результате которой цельность замка была нарушена	В этом случае можно заменить только контактную группу и личинку, поскольку сам замок скорее всего цел. Меньшие затраты и необходимая эффективность ремонта. Хотя специалисты советуют приобрести сразу новый замок и поставить его
Были утеряны ключи, запасной отсутствует	Пытаться отыскать мастера, который выточит вам точно такой же ключ, как был ранее, нет смысла. Придется приобретать замок и устанавливать его на свой автомобиль
Проблемы с контактами или контактной группой	Проверить, действительно ли проблема в этом, не сложно. Выключите аккумулятор, отсоединив минусовую клемму, затем снимите кожух под рулевой колонкой, и проверьте провода на наличие сопротивления. Переключайте поочередно ключ в положения 1,2 и 3, замеряя при этом сопротивления. Если омметр показывает «ноль», тогда с замком действительно проблемы и требуется замена
Появилось желание усовершенствовать замок	Часто автовладельцы меняют стандартный ЗЗ на более современный, оснащенный подсветкой. Он стоит не дорого, зато им удобно пользоваться в темное время суток. Не приходится нащупывать гнездо для ключа

При проверке контактной группы обязательно отключайте минусовую клемму с аккумулятора, иначе произойдет короткое замыкание, и менять придется далеко не только ЗЗ.

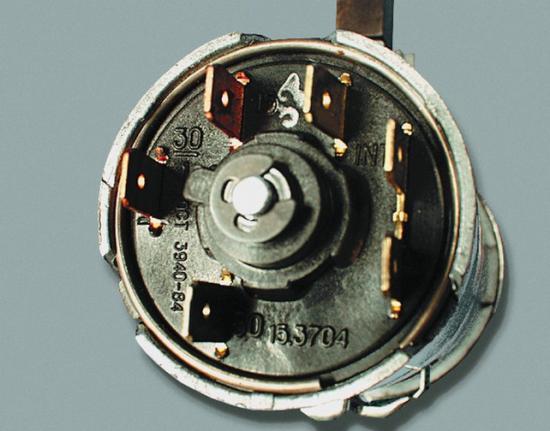

Распиновка на фото

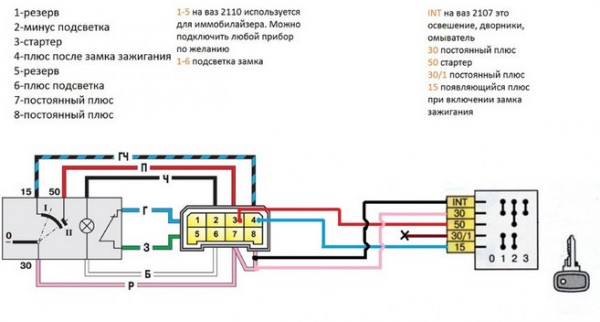

Схема и распиновка

Первым делом познакомьтесь со схемой замка, схемой подключения проводов, что позволит лучше понять особенности распиновки ЗЗ.

Как вы видите, распиновка включается в себя 8 элементов. Что каждый из них означает, и за какие функции отвечает? Будем разбираться.

1. Питание микровыключателя датчика вставленного ключа (+12Вольт).
2. Питание на массу при открывании дверей со стороны водителя.
3. Источник питания, подающий ток на стартер (+12Вольт, 50 контакт на схеме).
4. Источник на +12Вольт. Активируется после включения зажигания. Питание дополнительное оборудование, такое как видеорегистраторы, часы и пр. (контакт 15 на схеме).
5. Источник на +12 Вольт. Срабатывает при вставленном ключе. Идет на 5 контакт.
6. Источник питания +12Вольт. Активируется подсветка личинки ЗЗ.
7. Источник на +12Вольт от аккумулятора (на схеме контакт 30).
8. Не активен.

Проводка

Проверка и замена контактной группы

Когда возникают проблемы с запуском «десятки», сразу менять замок не обязательно — первым делом проверьте контакты разъема. Для этого возьмите фишку и, поворачивая ключ во все 3 положения, «прозвоните» каждую из пар контактов, расположенных в ней, при помощи омметра.

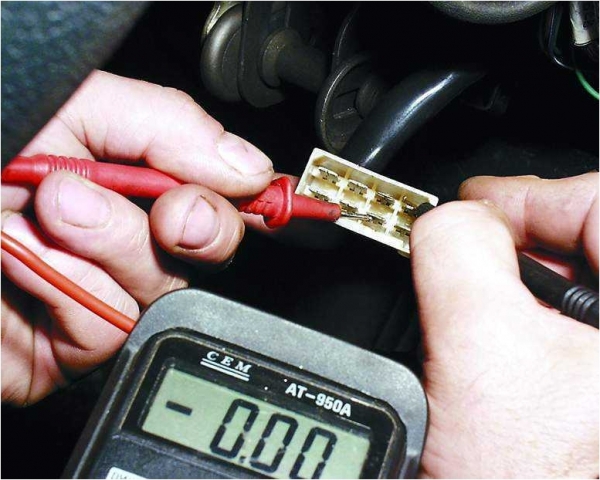

Проверяйте контакты разъема сразу, как возникают проблемы с зажиганием

Соответственно, при замыкании тестер должен показывать нулевое сопротивление — 0 Ом в каждом из положений. Если с контактами возникают проблемы, рекомендуется осмотреть непосредственно контактную группу и в случае необходимости заменить ее.

Замена контактной группы предусматривает произведение следующих действий:

1. Отсоедините штекер, идущий на лампу подсветки.
2. Применяя отвертку, отогните 3 фиксирующие защелки пластмассовой крышки и снимите ее с замка зажигания.
3. Чтобы получить доступ к контактной группе, отогните еще 2 защелки.
4. Осмотрите пластину световода на предмет черного налета и прочих отложений. В случае их присутствия придется немного поработать наждачной бумагой мелкой фракции. Если это не даст результата — замените пластину.
5. Под ней вы обнаружите три контактные пластины, которые часто со временем окисляются, в результате чего «барахлит» контактная группа. Их зачистка производится той же наждачной бумагой. Если коррозия сильно повредила контакты, придется заменить контактную группу, для чего потребуется отпаять провод от каждой из пластин.
6. Замена личинки замка зажигания

Обычно вопросом замены личинки замка «десятки» автолюбители начинают задаваться в следующих случаях:

• была попытка угона автомобиля с механическим повреждением замочной скважины выключателя зажигания;
• был утерян либо поврежден ключ зажигания;
• наблюдается сильный износ личинки замка, заедание и т.д.

Но замена личинки — дело весьма опасное, ведь присутствует высокий риск того, что полная разборка замка повлечет за собой его неправильную сборку. Кроме того, в продаже новых запчастей отдельно личинку замка вы не встретите, а потому специалисты в таком случае рекомендуют сразу приобретать выключатель в сборе.

Каталожный номер замка зажигания «десятки» — 2110-3704005 или KZ-881. Средняя цена составляет 800-900 руб., отдельно контактной группы — 180-200 руб.

Одной из наиболее частных причин невозможности завести ВАЗ 2110, 2111 или 2112 может быть выход из строя замка зажигания. Этот узел коммутирует или рассоединяет группы контактов электрической цепи, приводя в действие или выключая двигатель. При неполадках в нем, водитель просто не сможет привести в действие автомобиль. Замена замка зажигания ВАЗ 2110, 2111 и 2112 – операция несложная, вполне можно сделать ремонт своими руками. Но перед тем как починить узел, целесообразно ознакомиться с его схемой. Она аналогична на всех вышеназванных моделях ВАЗ.

Нюансы замены замка зажигания

Вам наверняка известно, что просто так неисправности замка зажигания ВАЗ 2110 не обходят никого стороной. В первую очередь, стоит сказать о том, что замок зажигания 2110 является основным устройством в системе запуска автомобиля. Если двигатель не будет работать, то ни одна машина, ни за что не сдвинется со своего положения. Во-вторых, благодаря этому устройству, работает противоугонное действие, а в случае неисправности устройства запуска двигателя,может произойти кража транспортного средства. Хоть это случается и редко, но все же достаточно «профессионалов» на сегодняшний день, которые способны завести машину, даже если устройство запуска двигателя выйдет из строя. Более того, завести автомобиль можно и без ключа к замку зажигания.

Особенность замка зажигания в ВАЗ-2110 в том, что он обустроен устройством от угона и ему характерно свойство, которое способствует блокировке повторного запуска стартера, исключая необходимость выключать зажигание. Ключ можно будет вытащить из замочной скважины только тогда, когда он будет стоять на нулевом положении. Когда ключ будет вытянут, то вместе с ним будет выдвинут стержень, который отвечает за работу противоугонной системы. С переключения с позиции 0 на 1 этот стержень уберется и контакты замкнутся. Когда автомобиль находится в заведенном состоянии, то можно пользоваться электроприборами, например отопительной системой или проигрывателем. Все эти устройства находятся под напряжением.

Ошибки инжектора ВАЗ

Ошибки могут относиться к любым деталям автомобиля:

• Датчики. Чаще всего страдают температурные датчики, которые могут чересчур перегреться;
• Форсунки. В основном проблемы наблюдаются из-за обрыва в цепи, в результате чего они не могут вовремя загораться. Отсюда появляется еще одна проблема – пропала искра, поэтому двигатель не заводится;
• Двигатель. Самая частая ошибка – перегрев. Чаще всего из-за повышенной маслянистости свечи также перегреваются, поэтому искра не появляется. Как результат – двигатель не издает признаков жизни;
• Клапаны. Они также могут быть чересчур грязными, что и приведет к их закрытию, поэтому они не будут пропускать топливно-воздушную смесь;
• Вентиляторы. Если они работают неправильно, то машина перегревается.

Фото инструкция по замене личинок

После того, как обшивка двери снята необходимо при помощи плоской отвертки отсоединить тягу от личинки. Вставляем между ними отвертку:

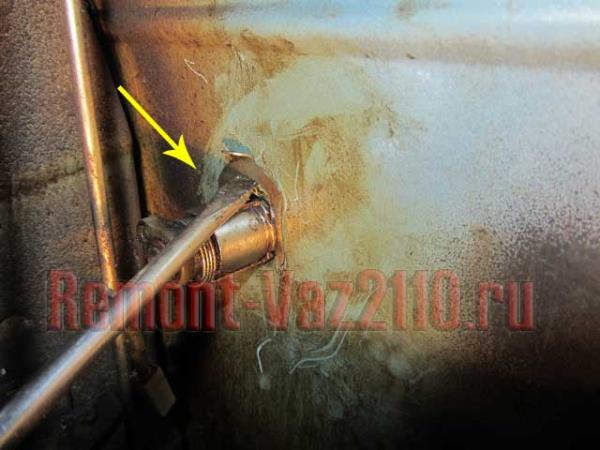

И слегка проворачиваем ее по кругу, чтобы отсоединить тягу от цилиндра:

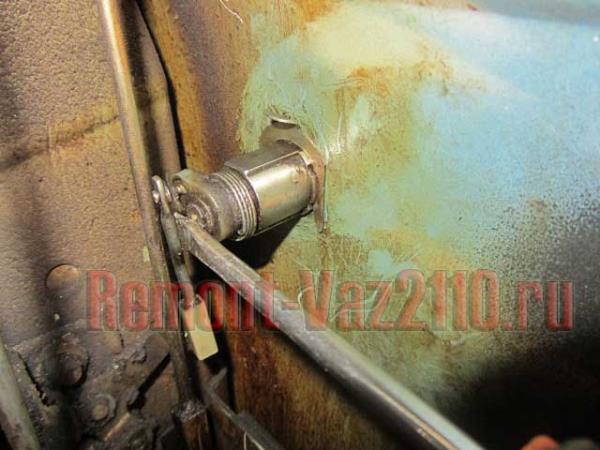

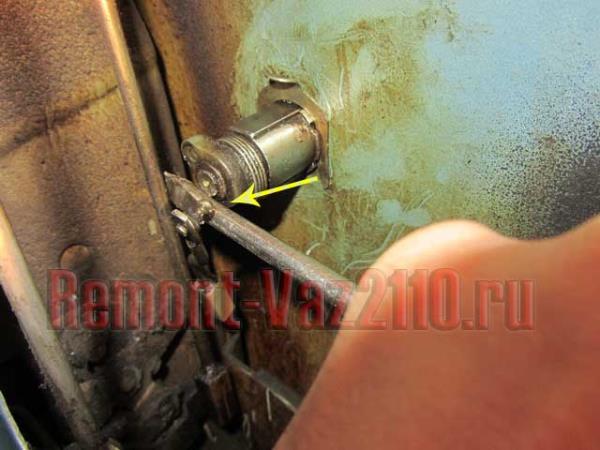

После этого берем плоскую отвертку и с ее помощью поддеваем металлическую пластину-фиксатор. Наглядно это показано на фото ниже:

И окончательно вытаскиваем ее при помощи плоскогубцев:

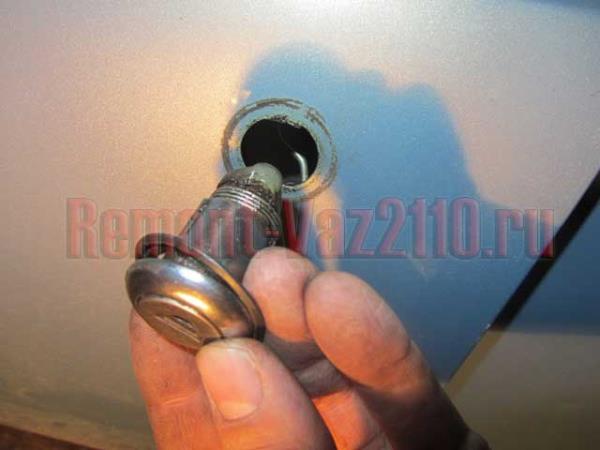

Теперь с наружной стороны двери можно без проблем вынимать всю конструкцию личинки замка в сборе, как это наглядно показано на фотографии ниже.

Вот и вся работа. Установка личинки происходит в обратной последовательности.

Цена комплекта личинок вместе с замком багажника составляет порядка 550 рублей за все. Лучше конечно, менять все, чтобы не носить с собой огромную связку ключей.

В результате неисправности наружного или внутреннего замка двери на автомобилях ВАЗ 2110-2112, могут возникнуть проблемы как с открыванием, так и с закрываем дверей машины. Замки менять — это не самое приятное занятие, особенно это касается внутреннего, но все же ниже я опишу эту процедуру.

Если рассматривать конкретно эту процедуру, то можно вполне обойтись одной крестовой отверткой. У меня под рукой мощной отвертки не оказалось, поэтому я воспользовался битой и держателем в воротком.

Итак, чтобы показать весь процесс замены наиболее наглядно, я решил снять видео ролик по выполнению данной работы.

Установка новой личинки

Чтобы поменять сердцевину замка из-за механической поломки, снимите его с автомобиля, как это описано выше. Дальше следуйте такому алгоритму:

1. Вставьте в прорезь ключ и открутите «крестовой» отвёрткой 3 винта, стягивающие 2 половины корпуса замка.
2. Разъедините корпус, удерживая его ключом кверху. Если при разборке держать замок в другом положении и не вставить ключ, то внутренности высыплются наружу и вы не поймёте, как их нужно собирать обратно. При этом может потеряться шарик с пружинками.
3. Извлеките блокировочный механизм, состоящий из двух подпружиненных деталей, вытащите саму пружину.
4. Вынув ключ, аккуратно извлеките сердцевину, чтобы не потерялся шарик с пружинкой (стоит сбоку личинки).

Чтобы разобрать корпус, надо открутить 3 винта

Перед заменой со старой личинки необходимо снять возвратную пружину, поскольку в комплекте с новой сердцевиной она не продаётся. Пружинка стоит внутри детали с задней стороны во взведённом состоянии, в таком же виде её нужно установить на новую личинку. Также не забудьте достать тонкую пружинку из отверстия, куда вставляется шарик.

Из нижней части корпуса выглядывает язычок блокировочного механизма

Личинку надо вытащить так, чтобы не растерять детали

При установке сердцевины нужно переставить в отверстие пружинку для шарика и вложить деталь в корпус. Затем задвинуть личинку до упора, одновременно вставив шарик в гнездо. После чего остаётся лишь собрать блокировочный механизм и скрутить корпус винтами. По окончании проверьте работоспособность замка зажигания поворотом ключа в разные положения.

Отбрасывающую пружину из старой сердцевины нужно переставить в новую

Замена замка зажигания на ВАЗ-2112

Замена всего узла займёт от силы час-полтора, а цена нового замка зажигания на ВАЗ-2112 в пределах 1 000 рублей.

Иногда можно сэкономить и поменять только контактную группу. Тогда замена своими руками и покупка отдельно контактной группы обойдётся в триста рублей от силы.

Снятие

О причинах поломки замка и возможных неисправностях можно говорить долго, но если стоит задача снять замок, то это можно сделать за полчаса, если следовать довольно простому алгоритму действий, но для начала стоит прислушаться к простому совету:

любые работы с электричеством требуют обязательного отключения аккумулятора. Первое правило безопасности — снять минусовую клемму с АКБ или же отключить тумблер массы, если таковой есть.

Только после этого можно приступать к работе. И ещё — очень не помешает организовать приличное освещение. Работа в районе рулевой колонки всегда связана с теснотой и недостатком света. Потратив несколько минут на организацию хорошего освещения, мы сэкономим кучу времени и нервов во время работы.

Кроме штатного набора ключей и отвёрток в работе пригодится молоток и зубило. Лучше найти два молотка для компенсации ударного усилия, а пока снимаем замок в таком порядке:

1. Для доступа к замку зажигания будет необходимо снять декоративный пластиковый кожух, а делать это удобнее при опущенной до упора рулевой колонке. Рычаг механизма регулировки находится прямо под рулём.
2. Теперь можно снимать кожух, а для этого нужна отвёртка с крестовым шлицом. Выкручиваем все саморезы, аккуратно демонтируем пластиковый кожух.
3. После удаления кожуха открывается доступ к проводке. В первую очередь нужно отключить контактную колодку контактной группы замка зажигания.
4. С целью защиты от угона, сам корпус замка крепится к рулевому валу стальным хомутом. При установке, как правило, болты обламываются, поэтому по-человечески их открутить не получится. Вот для этого нам и понадобится молоток и зубило. Замок прикручен не болтами, а шпильками. Скорее всего это сделано в противоугонных целях. И, если Ваш новый замок оснащен именно болтами, то не пугайтесь, современные угонщики просто проворачивают личинку.
5. Теперь придётся попадать острым зубилом прямо по шляпкам болтов, причём наносить удары нужно по направлению против часовой стрелки. Лучше, если в этот момент помощник поддержит второй молоток с противоположной стороны рулевого вала. Таким образом удастся избежать лишних вибраций и лишней ненужной нагрузки на рулевую колонку.
6. После нескольких ударов зубилом болты должны поддаться и начать выкручиваться. Теперь их можно подцепить плоскогубцами, круглогубцами или подобным инструментом.

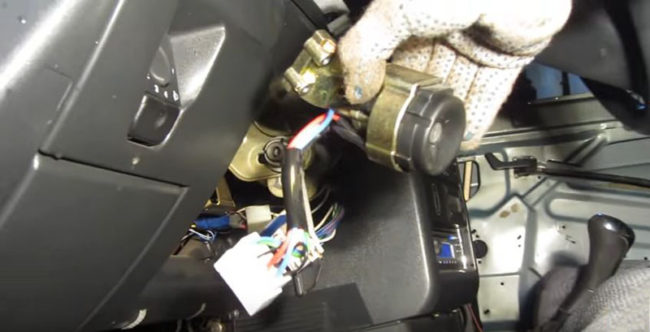

7. Как только болты выкручены, замок зажигания в сборе можно снимать с рулевой колонки для ремонта, диагностики или полной замены.

Установка нового замка зажигания

Независимо от того, ставим мы новый замок или же отремонтированный старый, придётся покупать четыре хитрых болта со срывающимися головками.

Конечно, можно установить и простые болты, но так мы значительно упростим жизнь угонщику, если он позарится на наш автомобиль. Если мы установим правильные одноразовые болты, то просто так открутить замок у него не получится, вспомните, сколько шума мы наделали, пока выбивали болты.

В остальном процесс установки нового замка зажигания на автомобили ВАЗ десятого семейства достаточно прост:

1. Устанавливаем корпус замка с контактной группой в сборе на рулевой вал и прижимаем его планкой. Наживляем болты.
2. Накидным ключом или головкой с воротком закручиваем болты до упора.
3. Перед тем, как отламывать головки, необходимо отрегулировать положение рулевого колеса так, чтобы рулевой вал фиксировался в положении ключа в замке против метки «I». Если этого не происходит, руль вращается свободно и вал не блокируется, необходимо выставить замок таким образом, чтобы защёлка зашла в паз на валу.
4. После окончательного закрепления на валу головки должны отломаться. По крайней мере, этого нужно от них добиться.
5. Ещё раз проверяем работоспособность механизма блокировки, подсоединяем контактную колодку, подключаем минусовую клемму АКБ и проверяем работоспособность замка зажигания в сборе. Если все в порядке, можно устанавливать декоративный кожух.

Демонтаж

Если предыдущие мероприятия показали, что требуется вмешательство в конструкцию замка зажигания, работа в любом случае будет начинаться с демонтажа устройства.

Для этого у нас есть специальная пошаговая инструкция.

1. Для начала отключите от аккумуляторной батареи вашего ВАЗ 2110 минусовую клемму. Так вы обеспечите безопасность себе и сохранность всей проводки. Сами знаете, какие последствия бывают от короткого замыкания.
2. Далее снимается кожух на рулевой колонке. Так удается получить доступ к замку.
3. Если вы чувствуете, что поворотные переключатели вам будут мешать в процессе работы, лучше их сразу снять. Работа не на пару минут, потому все раздражители стоит убрать в сторонку.
4. Вооружившись зубилом и молотком, открутите крепежные болты с круглыми шляпками. Не перепутаете, они одни такие там. Старайтесь проделывать данную операцию максимально аккуратно, чтобы не сбить головку болта.
5. Теперь берите в руки пассатижи и извлекайте болты.
6. Вставьте ключ в замок зажигания и поверните его в положение ноль. Таким образом вы отключите противоугонную систему.
7. Следующая на очереди скоба, на которой удерживались снятые ранее болты и непосредственно сам замок зажигания.
8. Сделайте пометки на проводах контактов с помощью маркеров разных цветов. Иначе вы можете легко их перепутать во время обратной сборки.
9. Зачастую требуется выполнить не полную замену замка, а только частичный ремонт. К примеру, поменять лампочку подсветки личинки, либо исправить неполадку микропереключателя.
10. Разъедините разъемы, за счет которых функционировал выключатель зажигания.
11. Для замены лампы подсветки отсоедините соответствующие разъемы, а затем с помощью пассатижей извлеките лампочку.
12. Для замены контактов следует с помощью отвертки отжать специальные защелки.
13. С помощью фигурной отвертки откручиваются три винта, после чего можно достать стержень.
14. Возьмите обычную отвертку, плоскую, чтобы отжать фиксаторы, и демонтировать микропереключатель.
15. Далее на место демонтированных элементов вставляют новые.

Проверка состояния

Установка

Теперь, когда все предварительные ремонтные работы были проведены, есть два варианта:

• Установить полностью новый замок зажигания с проводами и контактами, поскольку старый непригоден к дальнейшей эксплуатации;
• Вернуть на место прежний замок, поскольку ремонт дал свои плоды.

Перед установкой обязательно купите специальные болты, оснащенные отрывными головками. Они разработаны с целью не допустить кражу вашего автомобиля.

Вне зависимости от варианта, последовательность установки замка идентична.

• Вставьте ключ в замок зажигания, после чего поверните его на позицию один.
• Зафиксируйте скобу на рулевой колонке, а затем верните на места крепежные болты.
• Извлеките ключ из замка и убедитесь, что блокировка вала работает должным образом. Если это новый замок, проблем возникнуть не должно. Если же речь идет об отремонтированном старом, могут возникнуть неприятности, поскольку в действительности лучше не скупиться и сразу поменять ЗЗ на устройство хорошего качества.
• Если все заработало как следует, тогда можно завершать установку замка путем закручивания специальных болтов, которые оснащаются отрывными головками.

Приобретайте только качественные замки, у проверенных поставщиков. Сегодня на рынке внушительное количество подделок, в которых используются материалы и комплектующие сомнительного качества. Из-за них можно серьезно пострадать и даже лишиться автомобиля.

На данный момент стоимость нового замка зажигания составляет порядка 20-25 долларов. Это небольшие затраты, но порой просто необходимые. Делать ли ремонт самому или доверять автомобиль СТО — выбор лично каждого.

 Загрузка …

Неисправности стартера и причины их появления

Агрегат не крутит маховик из-за многих факторов. Ниже будут рассмотрены дефекты в иммобилайзере, вытягивающем реле, инжекторе, а также в проводке автомобиля. Иногда ремонта бывает не достаточно, в этом случае требуется замена устройства.

Неисправный инжектор

В штатном исполнении ВАЗ 2110 не комплектуются инжекторами, но их можно поставить отдельно. Водители выбирают эти устройства по многим причинам: снижения расхода горючего, отсутствие необходимости прогревать мотор в холодное время, повышение мощностных характеристик.

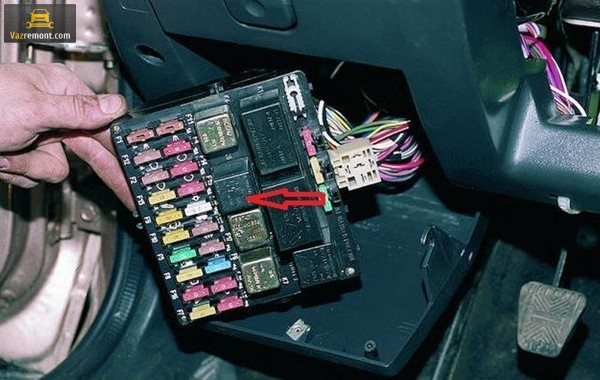

Стрелка указывает на реле стартера

Если стартер работает плохо, то необходимо проверить инжектор, который может барахлить из-з плохого бензина. Это и есть единственные недостаток инжектора – ему требуется качественное топливо. Также стоит проверить, соблюдается ли схема подключения.

Поломка обгонной муфты

При поломке обгонной муфты двигатель заводится и отлично работает. Но когда автомобиль останавливается, повторно завести мотор не удается, он щелкает, но не заводится. В таком случае нужно подождать, пока силовая установка остынет, а только потом сновать пытаться завести.

Также в этом случае стоит осмотреть проводку, которая идет от муфты. Иногда замена поврежденных проводов позволяет решить проблема, когда двигатель щелкает, но не заводится. Еще один признак неисправной муфты – это самопроизвольно включающаяся магнитола.

Втягивающее реле

Сев за руль, автомобилист вставляет ключ и проворачивает, в работу включается бензонасос, загорается приборная панель, но при дальнейшем повороте насос вместе с панелью отключается, а стартер не крути. В такой ситуации скорее всего «виновато» втягивающее реле.

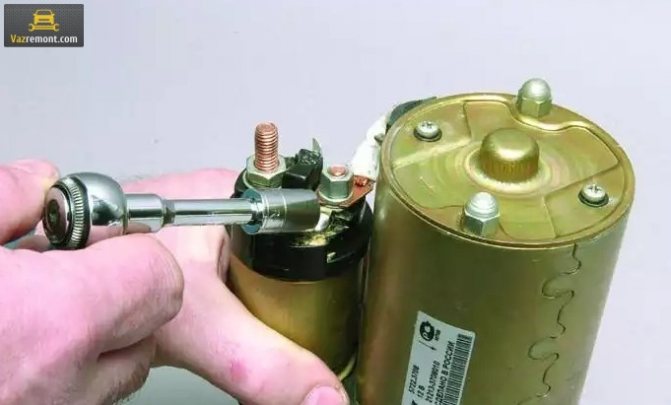

Демонтаж втягивающего реле

В первую очередь нужно проверить, идет ли на него напряжение. Если идет, то стоит проверить сам замок или сигнализацию, которая может замыкать цепь. Если же все элементы работают по отдельности, а вместе не запускаются, то стартер не крутит из-за втягивающего реле.

Плохой контакт

В этом случае стартер заводится после нескольких попыток, но при этом щелкает. Такая проблема появляется из-за поврежденных контактов. Осмотр нужно начинать с аккумуляторной батареи. Если клеммы окислены, то нужно прочистить их.

Если это не помогло, то следует проверить контакты стартера, ведь когда они окислены, устройство плохо крутит или вообще не запускает коленчатый вал в работу. Если же стартер отказывается работать, но при этом запущен иммобилайзер, то неисправность в нем. Здесь своими руками убрать дефект не получится – нужно ехать в автосервис. Теперь читатели знают, сколько стоит и почему не работает стартер, выполнять работу своими руками стоит только в том случае, если есть опыт работы с проводкой.

Инструкция по снятию элемента

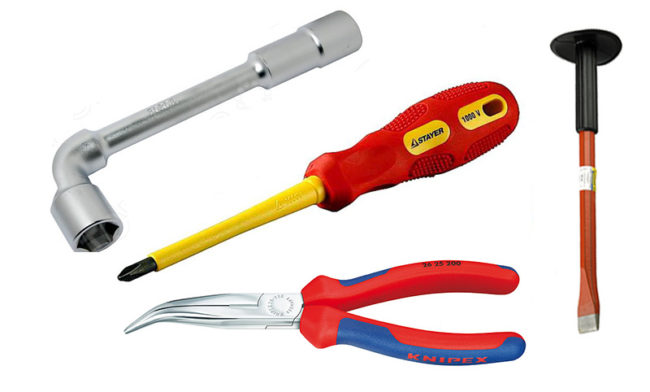

Для разборки необходимо подготовить нехитрый набор инструментов:

• головка размером 10 мм и вороток с трещоткой;
• отвёртка крестообразная;
• узкое зубило (ширина 5—8 мм);
• молоток;
• круглогубцы с зауженными загнутыми концами.

Инструмент для замены замка зажигания

Чтобы успешно поставить новый или отремонтированный замок на место, желательно приобрести 4 специальных болта крепления с резьбой М6 с размером шляпки 10 мм, длина — 20 мм. Их особенность — головки, отрывающиеся ключом при определённом моменте затяжки. После отрыва головок на поверхности остаются полукруглые шляпки, которые гораздо сложнее открутить неподготовленному человеку. Но вам при разборке придётся это сделать.

Перед началом работ аккумулятор нужно отключить

Как и любое мероприятие, связанное с вмешательством в электрическую часть автомобиля, демонтаж замка зажигания начинается с отключения «минусовой» клеммы аккумуляторной батареи. Дальше действуйте в таком порядке:

1. «Крестовой» отвёрткой выверните саморезы, скрепляющие между собой 2 половинки пластмассового обрамления рулевой колонки.
2. Ручку, фиксирующую положение руля при регулировке, опустите до упора вниз и снимите пластиковые панели. Отсоедините колодку замка зажигания и аккуратно разрежьте ленту, соединяющую ваш пучок проводов с общим жгутом. Чтобы не цепляться в процессе работы за подрулевой переключатель, его тоже можно выдернуть из разъёма.

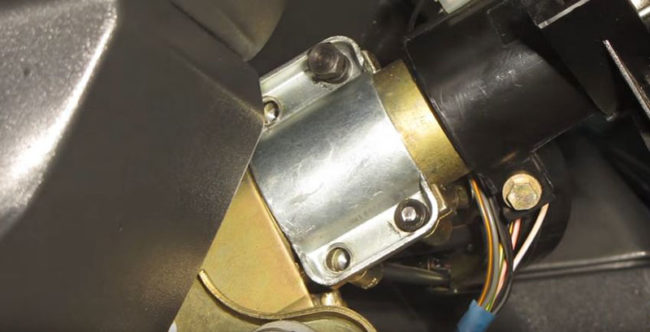

3. На металлическом кожухе рулевой колонки вы увидите крепление замка, состоящее из двух хомутов. Они стянуты 4 болтами с оторванными головками (видны с левой стороны). Наставляя зубило на полукруглые шляпки, ударами молотка поочерёдно ослабьте затяжку этих болтов.
4. Пользуясь круглогубцами, а потом и руками, выкрутите все 4 болта и снимите замок зажигания.

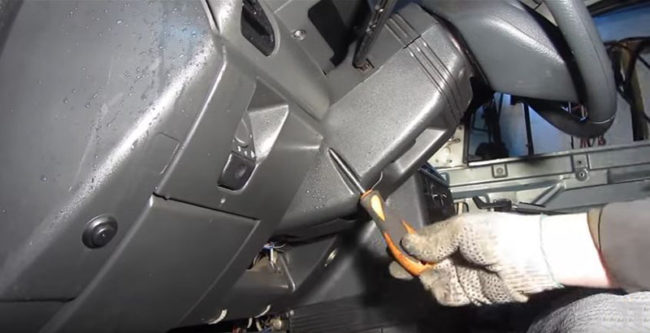

Раскручивание пластикового кожуха рулевой колонки

Болты с целыми головками можно открутить ключом

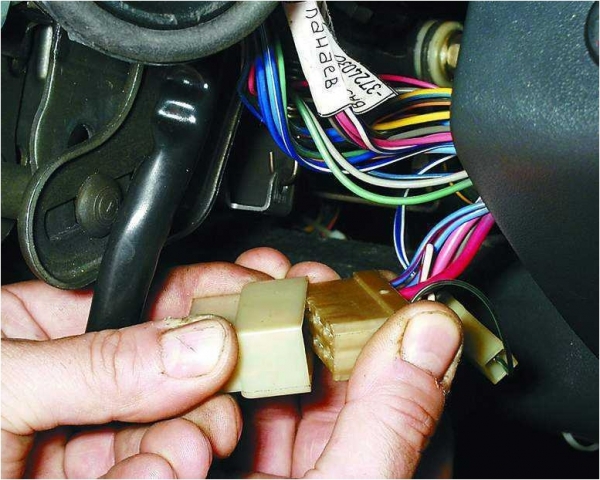

На этапе отсоединения разъёмов появляется возможность проверить работоспособность контактной группы путём замеров сопротивления, как было описано в предыдущем разделе. Если же вы снимаете замок по причине утери ключей и хотите ехать дальше, то после демонтажа нужно сделать следующее:

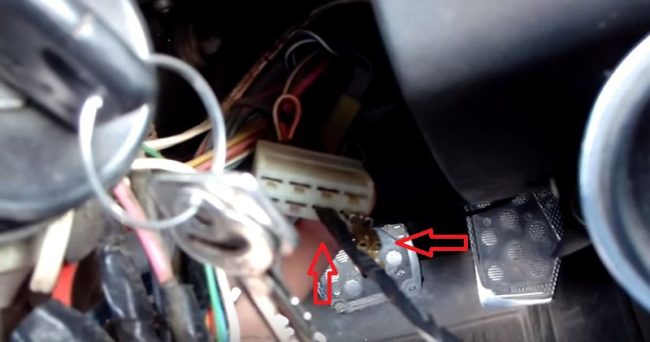

1. На колодке «мама», оставшейся висеть после отключения замка, найдите контакты с толстыми проводами фиолетового и синего цвета (последний — с чёрной полосой).
2. Соедините эти клеммы любым проводником, после чего включится зажигание.
3. Толстый красный провод ведёт к стартеру. Для запуска его контакт нужно временно соединить с установленной перемычкой. Когда двигатель завёлся, красный провод нужно отключить.

Так в колодку вставляются перемычки, чтобы завести двигатель без ключа

После откручивания креплений и отключения проводов замок легко снимается с машины

Сборка производится в обратной последовательности, но с учётом таких предостережений:

• не затягивайте болты крепления, пока точно не выверите положение замка на кожухе, чтобы облицовочная пластиковая панель спокойно встала на своё место;
• перед окончательным зажатием болтов убедитесь, что фиксатор защёлкивается при повороте руля, в противном случае откорректируйте положение замка;
• момент затяжки должен быть таков, чтобы головки новых болтов оторвались и остались круглые шляпки.

При установке и затяжке болтов их головки должны оторваться

Если вы считаете, что специальный крепёж не препятствие для угонщиков, то можете вкрутить обычные болты с резьбой М6 и аккуратно их зажать.
