Байпас в системе отопления: что это такое
Содержание:
Установка на насосе

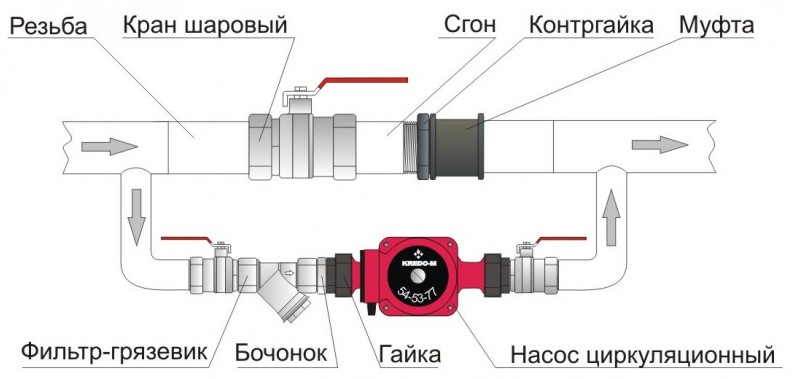

Байпас для циркуляционного насоса с шаровым краном
Для чего нужен байпас в системе отопления на участке, где установлен электрический насос? Точнее будет сказать, что насос устанавливается прямо на нем. Такое практикуется, когда в гравитационный контур, тот в котором циркуляция осуществляется самотеком, ставится электрический нагнетатель. Он увеличивает скорость потока и тем самым КПД контура становится выше. Это связано с тем, что при более высокой скорости теплоноситель доходит до крайнего радиатора с меньшими теплопотерями.
Вариантов установки байпаса для циркуляционного насоса два:
- на новый контур;
- на уже имеющийся контур.
Разницы в монтаже нет никакой
На что нужно обратить внимание, так это на наличие запорной арматуры на центральной магистрали между патрубками обвода. Это нужно для того чтобы теплоноситель проходил через байпас для циркуляционного насоса, а также чтобы не создавался обратный поток. Чтобы понять почему, рассмотрим поэтапно, как это работает:
Чтобы понять почему, рассмотрим поэтапно, как это работает:
- когда работает насос, то он придает теплоносителю ускорение;
- вода из обвода попадает в магистраль и начинает двигаться в обоих направлениях;
- в одну сторону (нужную) она уходит беспрепятственно, а во второй стороне наталкивается на обратный клапан;
- клапан закрывается и тем самым препятствует циркуляции в обоих направлениях.
То есть вода после насоса давит на тарелку клапана сильнее, чем до него, так как скорость теплоносителя за насосом будет выше. По задумке при отключении насоса теплоноситель перестает давить на обратный клапан и не перекрывает его. Это позволяет воде циркулировать самотеком по магистрали, не заходя в обвод.На практике байпас для отопления с обратным клапаном работает не так, как от него требуется.
Поэтому перед тем как установить байпас в систему отопления с обратным клапаном нужно понимать, что по факту, установка насоса на обводе не будет иметь никакого смысла. С таким успехом его можно было бы ставить прямо на магистраль, при этом сознательно отказаться от возможности использования контура обогрева автономно. Нужен ли байпас в системе отопления в таком случае? Получается что, нет.
Если же вместо обратного клапана поставить обыкновенный шаровый кран, то вы сами сможете управлять вектором циркуляции воды по контуру. Давайте рассмотрим, как сделать байпас в систему отопления, на котором будет установлен насос. В такой схеме он состоит из отдельных элементов:
- патрубки с резьбой, которые ввариваются в магистраль;
- шаровые краны – устанавливаются с обеих сторон;
- уголки;
- фильтр грубой очистки – ставиться перед насосом;
- две американки, благодаря которым насос можно снять для проверки или ремонта.
Если вы делаете байпас в системе отопления своими руками, важно соблюдать правильное расположение на нем насоса. Ось крыльчатки должна находиться горизонтально, а крышка клеммной коробки смотреть вверх. Если при правильной установке крышка клеммной коробки смотрит вниз, то ее расположение можно изменить, открутив четыре болта на корпусе
Такое расположение необходимо чтобы был свободный доступ к клеммам, отвечающим за подсоединения питания, а также чтобы исключить попадание на них теплоносителя в случае появления утечки
Если при правильной установке крышка клеммной коробки смотрит вниз, то ее расположение можно изменить, открутив четыре болта на корпусе. Такое расположение необходимо чтобы был свободный доступ к клеммам, отвечающим за подсоединения питания, а также чтобы исключить попадание на них теплоносителя в случае появления утечки.
Правильный монтаж
Монтаж байпаса радиатора требует наличия запирающей арматуры
При установке байпаса на радиатор отопления строго придерживаются требуемого соотношения диаметров, а также руководствуются следующими правилами:
- обходную магистраль монтируют на максимально возможном удалении от вертикального участка трубопровода, как можно ближе к отопительной батарее;
- на участке подачи между байпасом и радиатором устанавливают регулирующее запорное устройство (шаровой кран или термостатическую головку). Установка дополнительного вентиля на выходе из отопительного прибора понадобится, если вы решили обезопасить себя на случай его повреждения;
- обводную магистраль изготавливают из отрезка трубы и тройников на месте, а её монтаж выполняют как сваркой, так и посредством резьбовых соединений.
Соблюдение следующих рекомендаций поможет установить обходной контур на отопительный агрегат:
байпас монтируют на обратном трубопроводе, что позволяет избежать перегрева циркуляционного насоса
С этой же целью врезку параллельного контура выполняют на удалении от котла;
располагая обходной участок в горизонтальной плоскости, исключают образование воздушных пробок при включении системы отопления, что особенно важно при использовании помп «мокрого» типа;
диаметр труб байпаса выбирают равным присоединительному размеру циркуляционного насоса;
фильтр механической очистки монтируют перед помпой, если ориентироваться по направлению потока жидкости.
Конструкция байпаса не представляет сложностей
Немаловажным вопросом является герметизация соединений. В работе лучше отдать предпочтение не быстромонтируемой фум-ленте, а традиционно надёжной пакле и сантехнической пасте. Кроме всех прочих достоинств, именно последнее сочетание материалов позволит при необходимости отвернуть соединение обратно.
Инструкция
Соблюдая правильную последовательность действий, можно избежать ошибок в работе и проблем с функционированием системы во время эксплуатации
Особенно важно соблюдать порядок выполнения сварочных работ, поскольку высокий нагрев связан с опасностью повреждения пластиковых элементов шаровых кранов.
- Слейте теплоноситель из отопительной системы.
- При помощи угловой шлифмашины вырежьте отрезок трубы на участке обратной магистрали. Его размер должен соответствовать длине сгона с установленным шаровым краном, а расстояние до отопительного агрегата принимают равным 0.5 — 1м.
- Воспользовавшись сварочным аппаратом, по обе стороны от места врезки вварите угловые элементы конструкции.
- К обеим сторонам магистральной трубы приварите короткий и длинный резьбовые участки сгона.
- Смонтируйте сгон и установите центральный вентиль.
- Установите шаровые краны, перекрывающие поток теплоносителя через байпас.
- Соблюдая направление движения жидкости, на одном из вентилей смонтируйте фильтр-грязевик. Место его установки выбирают до центробежного насоса по ходу движения теплоносителя.
- Воспользовавшись крепёжными элементами из комплекта поставки насоса, смонтируйте его на байпас.
- Закачайте теплоноситель в систему отопления.
- Включите обогрев и откройте все запирающие устройства участка байпаса. После этого осмотрите все соединения на предмет протечек.
- Закройте центральный шаровой кран и включите центробежный насос. Не забудьте развоздушить рабочее пространство помпы.
- Проверьте эффективность работы системы на всех скоростных режимах.
После проведения осмотра всех тепловых агрегатов и резьбовых соединений отопительной системы, её можно считать работоспособной и пригодной к дальнейшей эксплуатации.
Не греет батарея в частном доме
Причиной тому, что не греют батареи в частном доме, может быть ряд факторов. Мы можем рассмотреть вопрос только в общем. Есть разные причины и не всегда они очевидны. Порой такая мелочь, как неисправный краник или засоренный дымоход может стать камнем преткновения. Несмотря на это, безвыходных ситуаций не бывает, главное, определить причину, почему не греет батарея в частном доме, все остальное дело техники.
Недостаточная мощность котла
Если плохо греют батареи в частном доме, то одна из причин может таиться в котле отопления. В своем доме практически со 100% вероятностью можно утверждать, что контур обогрева автономный. Значит, стоит котел. Это может быть:
Почему плохо греют батареи в частном доме? Причиной может быть неправильно подобранная мощность котла. То есть не хватает ему ресурса, чтобы обогреть необходимое количество жидкости. Первый звоночек к тому, что мощность подобрана неправильно – это постоянная работа отопительного прибора, без отключений.
Хотя в этом случае теплообменники хоть немного, но нагреются. А если вода в них совсем холодная, то значит, котел сломался или не может включиться. У современных агрегатов есть требование к минимальному давлению в системе. Если это требование не выполняется, то он не включится. Помимо этого, есть система автоматики и безопасности.
Возьмём, к примеру, газовый котел. В нем стоит датчик, который контролирует, чтобы все газы уходили в дымоход. Возможен вариант, что дымоход или какой-нибудь патрубок отводящий дым засорился. В любом случае, датчик пошлёт команду на блок управления и тот не даст котлу включиться.
Проблемы с самими батареями
Не греют батареи в частном доме что делать? Если проблем с котлом не обнаружилось и он работает правильно, то причину того, почему батареи холодные нужно искать в самом контуре. Возможные варианты:
- завоздушивание;
- загрязнение;
- недостаточное давление;
- неправильная разводка труб;
- неправильное подключение теплообменников.
Если холодные батареи, значит, нужно проверить все вышеуказанные факторы. Более предметно о том, что делать, если не греют батареи мы уже писали. Специфика частного дома в том, что все характеристики можно контролировать самостоятельно.
Затем убедитесь, что в трубах и теплообменниках нет грязи. Как это сделать? Придётся спускать воду с холодных батареи в частном доме. Что делать известно, надо открутить один торец (нижний) в батарее и подставить сосуд побольше. Если польется черная вода, то думать нечего – это загрязнение. Нужно промывать контур до чистой воды. Иногда с радиаторов вместе с водой вытекает густая жижа. Это грязь, собравшаяся в обильном количестве.
Какие еще могут быть причины, почему холодные батареи в частном доме? Если проблема не в воздухе и не в загрязнении, значит, нарушена циркуляция. Это может быть из-за низкого давления. Вообще, в автономном контуре давление теплоносителя не превышает двух атмосфер. Если у вас стоят новые батареи, то смотрите в их паспорт. В современных теплообменниках требования к рабочему давлению выше, чем в советских образцах
Обращайте на это внимание
Нарушение циркуляции теплоносителя
Отдельно рассмотрим нарушение циркуляции теплоносителя из-за неправильной разводки труб и обвязки теплообменников, вследствие чего батареи холодные. В своем доме вы вольны выбирать метод разводки труб. Это может быть:
- двухтрубная система отопления;
- однотрубная система отопления.
Так повелось, что раньше многие отдавали предпочтение однотрубной системе отопления, она же «Ленинградка». Считалось, что она проще и дешевле, но на самом деле это не так. К тому же в этой схеме очень сложно регулировать температуру теплообменников по мере их отдаленности от котельной. Чем дальше от котла, тем больше секций должно быть. Поэтому не редкость, что не греет последняя батарея в частном доме. Теплоноситель течет по одной трубе. В такой схеме нет обратки.
Получается, вода попадает в теплообменник, остывает там и опять вовлекается в общий поток. Соответственно, после каждого радиатора общий поток становится холоднее. Перепад увеличивается по мере отдаления от нагревательного элемента. В итоге, к крайнему теплообменнику вода может прийти почти холодной.
В двухтрубной системе могут быть допущены ошибки в обвязке:
- неправильно установленная запорная арматура;
- неправильное подключение теплообменника (бывает три вида: сбоку, снизу, диагональное);
- неправильно подобран диаметр отводов.
Схема установки перемычки в систему
Правильным вариантом установки перемычки в систему считается монтаж байпаса в обязательной связке с запорными кранами на входе и выходе теплоносителя из батареи. Практика показывает, что вполне резонно, кроме кранов после байпаса устанавливать регулятор температуры. Но здесь нужно сделать акцент на то, что такой регулятор разумно устанавливать в новых системах, в которых нет необходимости вызывать специалистов для очистки батарей, а сам отопительный сезон проходит без осложнений и аварий.
Другое дело, когда батареи греют слабо, котельная не справляется с подачей теплоносителя. В таких случаях появляется соблазн установить кран на байпас, сделав его регулируемым, и просто перекрыв перемычку, направить весь поток в батарею, сделав ее на 2-3 градуса горячее. Для опытного теплотехника сделать это обычно не представляется делом большого труда – летом обычно отключается стояк, спускается вода и врезается кран. Но с этого момента, необходимо помнить, что уже при включении подачи тепла в квартирах на нижних этажах разница в температуре будет ощущаться намного острее. В этом случае необходимо быть готовым к тому, что при первом обходе коммунальщики обнаружат врезку крана и потребуют убрать его. Официальной причиной такого требования будет нарушение теплового баланса здания, даже если и до этого котельная работала плохо, а батареи были чуть теплыми. Но закон будет на стороне коммунальщиков, так что такое усовершенствование придется не только демонтировать, но и, скорее всего, заплатить за восстановление системы здания.
Как видно, правильная установка байпаса в системе многоквартирного дома дело весьма хлопотное. Конечно, если есть опыт работы с газосварочным оборудованием и знание расположения запорной арматуры отопления во всем доме, то перекрыть стояк и установить батарею может быть делом обыденным, но даже в этом случае, рекомендуется обратиться к профессионалам, отвечающим за систему отопления дома.
Примеры использования байпаса
Пример #1 — регулировка теплоносителя
Функциональным предназначением байпаса является возвращение в стояк избытка теплоносителя из батареи отопление, когда посредством ручного или автоматического терморегулятора изменяется его количество. Другими словами через байпас теплоноситель транспортируется параллельно запорной и регулирующей арматуре. Без наличия этого элемента невозможно производство ремонта батареи, когда отопительная система находится в рабочем состоянии. Также байпас ускоряет процесс наполнения или опорожнения системы.
Вот таким образом байпас может быть внедрен в отопительную систему
Пример #2 — работа системы без электричества
Монтаж байпаса в систему отопления особенно актуален при устройстве современных отопительных систем, подразумевающих использование циркуляционных насосов. Люди, впервые сталкивающиеся с монтажом отопления, часто задают вопрос мастерам или консультантам в магазинах: «Как система будет работать, если пропадет электричество?». Ведь все привыкли, что стандартный напольный котел, эксплуатируемый в былые годы, не был связан с электричеством. А оснащение отопительной системы циркуляционным насосом делает ее энергозависимой.
Вот именно, в таких ситуациях и приходит на выручку байпас. Его роль при этом очень проста – в момент отключения электроэнергии в сети, потребитель должен перекрыть краны подачи теплоносителя на насос и открыть кран на центральной трубе. Кстати, это может произойти в автоматическом режиме, если использован байпас с клапаном. Эти простые манипуляции переводят отопительную систему в режим естественной циркуляции.
Установка приборов на байпасе должна выполняться по направлению к теплоносителю в такой последовательности:
- фильтр;
- обратный клапан;
- циркуляционный насос.
Важно заметить, что введение байпаса в стояк возле циркуляционного насоса должно выполняться с задействованием запорных клапанов. А сам элемент лучше установить горизонтально
В этом случае система будет защищена от скопления воздуха.
Схематические изображение обводной трубы, вмонтированной в отопление
Пример #3 — реанимация однотрубного отопления
Да, однотрубная система отопления на сегодня является морально устаревшей, но ее еще довольно часто можно встретить в зданиях советской постройки. Причем, бывают такие чудеса, когда подобное отопление функционирует очень эффективно и в квартирах зимой, просто жарко. Исправить ситуацию также поможет установка байпаса. В этой работе в принципе ничего сложного нет, но все же стоит соблюсти некоторые условия:
- Байпас должен располагаться на максимальном удалении от вертикального участка трубы, то есть как можно ближе к батарее.
- Обводную трубу можно изготавливать непосредственно на месте монтажа – потребуются труба, тройник и производство сварочных работ. А можно такой элемент приобрести в готовом виде и выполнить монтаж на резьбовых соединениях.
- Входное отверстие радиатора и байпас должны быть разделены регулировочным вентилем или радиаторным терморегулятором.
Установив такой прибор вы получите банальный «регулятор температуры в доме».
Устройство с ручным управлением
Данный байпас в системе отопления – не что иное, как обыкновенный обводной патрубок с шаровым краном. Такие краны лучше всего подходят для отопления. В открытом состоянии шаровые краны не снижают просвет в трубопроводе. Для циркуляции жидкости-теплоносителя нет никаких серьезных препятствий.
Наличие запорной арматуры делает возможной регулировку количества жидкости, которая будет проходить через обводной путь. Если кран полностью перекрыть, то поток теплоносителя будет двигаться по основному пути.
Если рабочие детали в шаровом кране прикипают друг к другу, то такие приборы устанавливать в систему отопления не стоит. Но если он уже установлен, то периодически необходимо его эксплуатировать – поворачивать, даже если это не нужно.
Байпасы такого плана рекомендуются для установки только в индивидуальных отопительных системах частных домов. Применять запорную арматуру на обводных перемычках в многоэтажках строго запрещается
Иногда по неосторожности можно перекрыть доступ теплоносителя к другим жильцам
Что касается области применения таких регулируемых отводных решений, то они широко используются при подключении радиаторов к однотрубным магистралям отопления, а также в качестве обвязки гидравлического насосного оборудования.
Обвязка батарей
При самостоятельном монтаже системы обязательно учитывайте требования, предъявляемые к элементам отопления, в частности байпаса. Зачастую его устанавливают в местах крепления радиаторов.
Далее рассмотрим вопрос применения байпаса в системе отопления более тщательно.
Радиаторы обвязываются по простой схеме
Зачем нужен байпас
Раньше при строительстве и обустройстве дома использовалось однотрубное отопление. Это значительно упрощало выполнение работ, а также снижало затраты. При этом в элеваторном узле устанавливались два коллектора, отвечающие за подачу и обработку теплоносителя. Дальше отопление разрабатывалось по разным схемам:
- Верхняя подача. От коллектора до верхнего этажа шла труба. По этому стояку теплоноситель подавался вверх. После этого он опускался вниз, проходя через все радиаторы.
- Нижняя подача. В этом случае теплоноситель начинает подаваться в радиаторы уже при поднятии вверх. Такое последовательное подключение приборов имеет характерные недостатки.
Как в первом, так и во втором случае подключение выполнено последовательно. При возникновении неполадки на каком-то оборудовании, придется отключить систему полностью.
Решается проблема включением в систему специальных труб-перемычек. При необходимости радиатор кранами отсекается от основной системы, не нарушая ее работу. Это дает возможность беспрепятственно провести ремонт батареи.

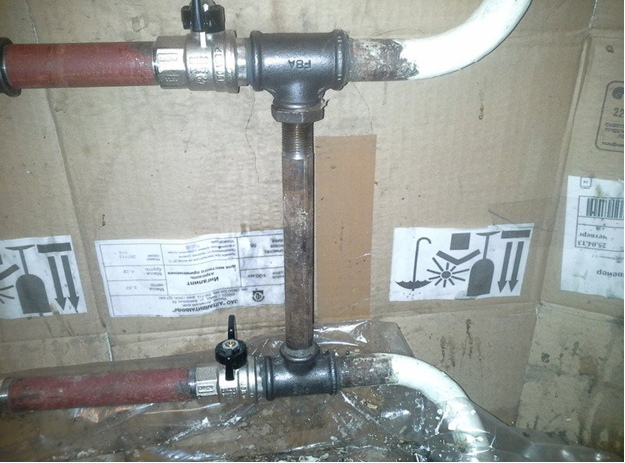

Перемычка устанавливается ближе к батарее
Это не единственная причина использования перемычки в отоплении. Нагрев помещения осуществляется радиаторами. При наличии байпаса с вентилями, хозяева квартиры имеют возможность самостоятельно провести регулировку подачи теплоносителя. Таким образом, контроль температурного режима в доме не составляет труда.
Труба перевязки имеет различную форму
Монтаж байпаса
Чтобы провести монтаж отопления, необходимо обладать определенными знаниями и навыками. При этом учитывается способ сборки трубопровода. Для этого используют резьбовое и фитинговое соединение, а также спайку труб. Обладание такими навыками упростит выполнение работ. При этом стоит учесть важные правила и рекомендации специалистов:
- На промежутке между стояком и байпасом не используются вентили. В противном случае циркуляция теплоносителя нарушается.
- На вертикальной трубе стояка перемычка монтируется в непосредственной близости к батарее. При этом предусматривается место для установки запорной арматуры. Вентили монтируют с двух сторон радиатора.
- Не стоит устанавливать вентили на байпасе без необходимости. Если установить краны на перемычке, произойдет разбалансировка схемы. В автономной системе частного дома это позволяет перенаправить поток. В многоэтажном строении указанный вариант малоэффективен и является нарушением норм.
- Важным является размер труб. Диаметр вставки на два размера меньше сечения стойка. Патрубки, отходящие к радиаторам, применяются на размер меньше. В горизонтальной схеме соотношение размеров несколько иное.
Соблюдение размеров труб и патрубков обеспечит нормальную работу системы, согласно законам гидравлики. Особенности монтажа напрямую зависят от типа используемого материала. Если речь идет о металлическом трубопроводе, то достаточно просто приварить перемычку и установить краны.
Монтаж осуществляется по-разному
Использование полипропиленовых или металлопластиковых труб предусматривает применение специальных фитингов. Байпас можно соорудить самостоятельно из трубы нужного размера или приобрести уже готовую деталь.
Насос часто устанавливают на перемычке
Конструкции механизма
Вообще, в конструкцию байпаса могут входить следующие элементы:
- Труба.
- Циркуляционный насос.
-
Вентили. Вентилей должно быть два. Различают несколько разновидностей вентилей для обходной трубы, которые будут рассмотрены ниже:
- Краны с подвижным штоком. Внутренний просвет трубы при использовании таких кранов перекрывается резиновой шайбой. Особенностью кранов этого типа является то, что они ремонтируются без особого труда. Недостатком представителей этого типа является то, что внутренний просвет таких кранов меньше номинального в два раза, что способствует потере теплоносителя.
- Краны шарового типа. Этот тип кранов перекрывает просвет с помощью металлического шарика, который имеет просвет определенного просвета. При полном открытии крана внутренний просвет не меньше номинального, поэтому потеря теплоносителя отсутствует. Однако, и у этого типа есть недостаток – при долгом неиспользовании шарик прикипает к уплотнителю, вследствие чего ручка крана просто не поддается силе.
-
Запорная арматура. Запорная арматура представляет собой вентиль на прямой магистрали. Если она отсутствует, то вода, подгоняемая насосом на байпасе, поступает в прямую магистраль, а затем обратно в перемычку. Так и будет кружиться по одному маленькому контуру. Поэтому нужен вентиль, который будет препятствовать току теплоносителя к насосу. При выборе этого вентиля, также можно отметить следующие два варианта:
- Шаровой кран. Характеристики таких кранов рассмотрены выше.
- Обратный клапан. В его устройство входит металлический шарик, который способен закрывать приход под давлением воды, так что человеческого вмешательства здесь не требуется. При включении насоса, под давлением воды, клапан самостоятельно закроется, обеспечив тем самым правильную работу системы.
Монтаж
байпас в однотрубной системе
байпас на линии сетевого насоса
Существуют 2 варианта установки байпаса совместно с насосом, обеспечивающим циркуляцию воды в одиночном трубопроводе: на новый или старый контур. Разницы между ними ни при монтаже ни при работе отопления нет.
При монтаже байпаса совместно с насосом, необходимо соблюдать следующие правила:
- Во-первых, на главном контуре посреди обводных патрубков обязательно нужно устанавливать перекрывающие трубу элементы. Это позволит теплоносителю течь через обвод с насосом, без эффекта обратного течения.
- Во-вторых, крайне принципиально верно размещать насос на обводной конструкции: ось крыльчатки обязана располагаться в горизонтальной позиции, а крышка с клеймами быть направленной вверх. Если есть нестыковки, крышку можно перекрутить, отвернув четыре крепления на корпусе насоса. Такое позиционирование клейм решает 2 задачи: облегчает к ним доступ для подключения и при протечке снижает вероятность попадания на них жидкости.
- В-третьих, в качестве запора нужно монтировать только шаровой кран, и никак не обратный клапан.
Потому что с клапаном контур начнет функционировать так:
- Работающий насос ускоряет течение воды в контуре.
- Теплоноситель через обвод течет в магистральный трубопровод в противоположные стороны.
- По эффективному вектору она идет без ограничений, а по обратному задерживается обратным клапаном.
- Он автоматически перекрывается и не дает нормально циркулировать воде по двум патрубкам.
Таким образом, создается повышенное давление теплоносителя на тарелку клапана именно после насоса, потому что скорость потока за ним всегда быстрее. По идее, когда насос выключается, теплоноситель уже не воздействует на клапан, который в этом случае не перекрывается.
Это дает возможность жидкости двигаться самотеком по магистральному трубопроводу, не попадая в обвод. Но в действительности, байпас с клапаном функционирует не так как нужно.
Проблема в том, что тарелка клапана генерирует чрезмерное сопротивление сопоставимое целому метру трубы. В условиях гравитационного контура, вода не сможет его преодолеть, и ее циркуляция прекратится полностью.
Прежде чем монтировать обвод в сочетании с обратным клапаном, нужно знать, что на самом деле монтаж насоса на нем не даст никаких преимуществ.
В том случае, если клапан заменяется стандартным шаровым краном, появляется возможность направлять вектор течения воды в контуре.
байпас с насосом
Для того, чтобы установить в отопительный контур байпас с насосом, потребуется следующий набор деталей:
- ввариваемые магистраль патрубки с резьбой;
- монтируемые с двух сторон шаровые краны;
- уголки;
- устанавливаемый перед насосом фильтр предварительной очистки;
- пара американок, для демонтажа насоса на техобслуживание и ремонт.
- Установка перед радиатором. Какое значение имеет. Правила монтажа: как устанавливать.
Перед радиатором обводной элемент устанавливает на случай, если внутри него вода по каким-либо причинам перестанет циркулировать, тогда по обводу ее циркуляция во всем остальном контуре продолжится, несмотря на неисправность одного из элементов.
Он выполняет следующие функции:
- Обеспечивает непрерывное движение теплоносителя по главной магистрали отопления.
- Позволяет регулировать температуру воды в радиаторах.
В системах отопления с одним главным контуром, вода в нем циркулирует, последовательно отдавая тепло 1, 2 и последующему радиаторам. Таким образом, с прохождением через каждый следующий радиатор, тепловая энергия воды уменьшается, а значит, первый элемент отопления будет нагреваться значительно лучше чем последний.
Монтаж байпаса в отоплении позволяет смешивать горячий теплоноситель, из магистрали идущий напрямую с меньшими потерями энергии с тем, который заходит в радиаторы и теряет ее, что позволяет частично компенсировать эти потери прямо на ходу, не дожидаясь его возвращения непосредственно к теплогенератору.
Устройство байпаса:
Правила монтажа:
- Вертикальный монтаж предусматривает подключение радиатора к стояку при помощи пары патрубков. Байпас замыкает их между собой и монтируется перед батареей.
- Между магистральным трубопроводом и обводным элементом не нужно устанавливать какие-либо запоры, это исключает как человеческую оплошность, так и вероятность прекращения циркуляции в случае ее неисправности.
- В горизонтальной однотрубной системе обвод фиксируется в горизонтальной плоскости прямо перед батареей. А для обеспечения циркуляции необходимо выбрать оптимальный его диаметр, по соотношению с магистралью и патрубками.
Виды байпаса в системе отопления.
Нерегулируемая обводная труба
Стандартная труба без добавочных элементов. Течение теплоносителя по такой трубе проходит в свободном режиме. Байпасы данного типа обычно применяют при установке батарей. При монтаже данного вида обводной трубы стоит помнить о том, что жидкость из двух труб выберет ту, у которой больше диаметр (меньше гидравлическое сопротивление). Соответственно диаметр трубы вертикального байпаса не может превышать диаметр основной трубы.
При устройстве горизонтального байпаса его диаметр обычно равен диаметру главной трубы. Патрубок, идущий к отопительному прибору должен быть уже. Здесь действует закон о том, что среда с высокой температурой стремится наверх, благодаря меньшему удельному весу.
Байпас с ручным управлением
Это труба с вмонтированным в неё шаровым краном. Выбор именно данного типа крана обусловлен тем, что в открытом положении он абсолютно не мешает току жидкости, а следовательно не оказывает дополнительного сопротивления. Подобный тип обводной трубы удобен в плане регулировки количества жидкости, идущей через неё. Стоит отметить то, что составные внутренние части шарового крана могут прикипать друг к другу. В следствие этого его нужно иногда просто проворачивать, для профилактики. Основное использование данный вид байпасов нашёл при монтаже батарей 1-но трубной магистрали и при обвязке гидронасосов.
Автоматический байпас
Нашёл применение в обвязке насоса гравитационной отопительной системы. Жидкость в подобной системе практически всегда циркулирует без участия устройства для перекачивания. В данном случае электронагнетатель монтируется в систему для повышения скорости тока теплоносителя. Благодаря этому уменьшаются потери тепла и увеличивается общий коэффициент полезного действия системы. Жидкость в подобном типе байпаса перенаправляется автоматически. Когда теплоноситель проходит через прибор, обводная труба автоматически закрывается. Во время остановки насоса из за различных причин (поломка, отключение питания и др.) жидкость перенаправляется в байпас. Существует несколько типов автоматических байпасов:
Инжекционный автоматический байпас
В основу инжекционного автоматического байпаса положен принцип гидроэлеватора. На главной магистрали устанавливается насосный узел расположенный на более узкой трубе обводки. Концы обводной трубы частично заходят в главную магистраль. Поступление жидкости во входной патрубок создаётся за счёт возникновения около него области разряжения. Эта область возникает за счёт насосного узла. Из выходного патрубка теплоноситель выходит под давлением с ускорением. За счёт этого обратное течение жидкости исключается. В том случае, если насосный узел не работает, вода самотёком идёт через байпас.
