Ваз 2110 как проверить датчик положения коленвала

Что такое датчик положения коленвала на вазе

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра. 19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Блок управления выявляет кратковременный сбой в системе синхронизации и пытается пересинхронизировать процесс управления. В случае невозможности восстановления режима синхронизации (отсутствие контакта на разъеме ДПКВ, обрыв кабеля, механические повреждения или излом задающего диска) система выдает на панель приборов сигнал об ошибке, зажигая аварийную лампу Check Engine. Двигатель при этом заглохнет и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

  • Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
  • Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
  • Управление системой зажигания.
  • Управление системой изменения фаз газораспределения;
  • Управление системой абсорбирования паров топлива;
  • Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Таким образом, ДПКВ обеспечивает функционирование силового агрегата, с высокой точностью определяя работу его двух основных систем — зажигания и впрыска топлива.

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

Проверка на ВАЗ 2110

Омметром (мультиметром).

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Scania Multi 6.8.2.0 05.2011

Чтобы было более наглядно, рассмотрим каждый способ проверки датчика коленвала на примере нескольких авто.

Первым будет ВАЗ-2110, на котором используется индукционный тип устройства.

Итак, двигатель на «Десятке» забарахлил и есть все предположения, что это произошло из-за датчика коленчатого вала. Под руками есть мультиметр, который может работать в режиме омметра.

Этого вполне достаточно, чтобы произвести проверку на сопротивление обмотки.

Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее — проверить наличие зазора между ним и диском синхронизации.

Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению работоспособности.

Если с зазором все в порядке, до демонтируем устройство с авто.

На ВАЗ 2110 оно находится на крышке масляного насоса.

Перед этим лучше нанести метки положения ДПКВ.

Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.

Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.

После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.

При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Для других авто этот показатель может быть другим, поэтому лучше перед замером поинтересоваться о номинальном напряжении датчика в технической документации авто.

Если значение сопротивления ниже или выше указанного диапазона – датчик неисправен и подлежит замене.

Это самый простой способ проверки ДПКВ, однако он и самый неточный. Он может лишь дать частичное представление о состоянии устройство, хотя и этого иногда вполне достаточно.

Осциллографом.

Самым же точным для проверки является способ, в котором используется осциллограф. Поэтому рассмотрим, как производится проверка датчика на ВАЗ-2110 при помощи данного прибора.

При такой проверке ДКПВ снимать не нужно, и все замеры производятся прямо на авто.

Перед проведением проверки, нужно правильно произвести подключение осциллографа к машине. Обычно у данного прибора имеется один зажим и два щупа.

Зажим нужно присоединить к массе двигателя, то есть к любой металлической составляющей мотора.

Один щуп устанавливается параллельно к клемме вывода сигнала датчика. Второй щуп же подключается к выводу 5 на разъеме подключения сканера.

После подключения следует перевести прибор в режим «Inductive Crankshaft».

После этого уже запускать двигатель. Если же он не запускается, то нужно будет вращать коленчатый вал стартером, чтобы осциллограф снял показания.

После этого уже по полученной осциллограмме можно оценить работоспособность датчика. Любые нарушения в его работе повлияют на изображение осциллограммы, и это будет хорошо видно.

Признаки и причины неисправности

Выше уже указывались симптомы, свидетельствующие о необходимости проверки датчика скорости. Главные признаки неисправности — отсутствие показаний на спидометре, повышение «прожорливости» мотора, сбои в работе двигателя на ХХ, ухудшение динамики и т. д.

О поломке датчика может свидетельствовать остановка мотора при движении, выход из строя электроусилителя рулевого колеса или повышение чувствительности ДУТ (к примеру, для Лада Калина).

Распространенные причины выхода датчика из строя:

  • нарушение целостности контактов;
  • окисление в местах соединений;
  • обрыв цепи;
  • расплавление изоляции;
  • износ тросика спидометра и т. Д;
  • сильная вибрация устройства;
  • попадание грязи;
  • перепады температуры;
  • Другие причины.

Если игнорировать проблемы, возникают сбои в работе мотора, повышается износ его элементов.

Как правило, причиной проблем являются загрязненные контакты, которые стоит почистить и обработать «Литолом».

При обрыве в электрической цепи повреждение нужно искать возле разъема подключения. В этом месте провода наиболее подвержены перегибу и поломке. Иногда изоляция повреждается в месте монтажа коллектора выпуска.

При действии высоких температур изоляция может повредиться, что приводит к замыканию проводов.

При длительной эксплуатации изнашивается тросик спидометра, на котором со временем появляются трещины и разрывы, что приводит к выходу из строя контроллера.

Не менее распространенная причина поломки датчика скорости — разрыв цепи, поэтому до замены устройства нужно убедиться в его исправности.

Для начала стоит отбросить питание и изучить контакты с позиции загрязнения. После зачистки поверхность обрабатывается смазкой Литол.

В процессе проверки замерьте сопротивление в заземляющей цепи, оно должно равняться одному Ому.

При анализе неисправности нужно учесть следующее:

  1. Если контроллер исправен и шестеренка целая, возможно, на устройство не поступает питание или в сети имеется КЗ.
  2. В показаниях на приборной панели участвует ЭБУ и ABS, поэтому нужно проверить целостность провода, идущего от спидометра до блока. Бывает, что и сама приборная панель выходит из строя.
  3. На машинах с тросиковым приводом причина неисправности часто скрыта в старом масле на шестерни или изношенном квадрате на конце тросика.

Перед заменой датчика, убедитесь, в чем причина неисправности. Алгоритм действий такой:

  • достать трос из коробки, прокрутить его и посмотреть на реакцию спидометра;
  • проверить электрическую часть указателя скорости;
  • если напряжение не поступает, нужно убедиться в целостности предохранителей;
  • вынуть датчик скорости, установить тросик в КПИ и проехать небольшое расстояние (при отсутствии данных на спидометре можно говорить о поломке ДС).

Выяснение причины неисправности требует комплексного подхода, как и проверка датчика (о ней пойдет речь ниже).

Также читайте про признаки неисправности датчика массового расхода воздуха.

Неисправности датчика

О неисправностях датчика коленвала могут свидетельствовать следующие симптомы:

  • неожиданно останавливается работа двигателя;
  • двигатель работает неустойчиво во время холостого хода;
  • заметны явные пропуски искр;
  • заметно снижается мощность двигателя, особенно на подъемах;
  • обороты двигателя самопроизвольно повышаются или снижаются;
  • при различных динамических нагрузках заметно появление детонации;
  • сложности с запуском двигателя и многое другое.

Все вышеперечисленные примеры, взятые отдельно или вместе, свидетельствуют о том, что датчик пора менять. Чтобы полностью удостовериться в том, что обязательно нужна замена датчика коленвала на ваз 2110 или других моделях, нужно провести тестирование.

Тест датчика на работоспособность

Проверить датчик можно несколькими способами. Каждый из методов подразумевает наличие определенных приборов. Рассмотрим два основных способа проверки, которые дают точные результаты.

После снятия датчика, а как это сделать, будет подробно описано ниже, нужно его тщательно осмотреть. Визуальный осмотр поможет определить состояние сердечника, контактной колодки и самих контактов. Если заметны бывают на датчике следы от грязи, не дающие провести нормальный осмотр, следует их удалить при помощи тряпочки, намоченной в спирту или бензине. Также чистыми должны быть всегда контакты

Кроме того, при демонтаже нужно обратить особое внимание на расстояние между сердечником датчика и диском. Если оно не близко к значению 0,6-1,5 мм, значит датчик, скорее всего, имеет дефекты. Если же все в норме, это вовсе не означает, что датчик рабочий

Только омметр позволит определить наличие явных неисправностей в работе датчика коленвала. Замерять данным прибором следует сопротивление обмотки датчика синхронизации. Нормальное значение, выведенное омметром, должно быть равным 550-750 ом. Чтобы не сомневаться, рекомендуется заранее уточнить в инструкции по эксплуатации автомобиля точные параметры, которые в зависимости от производителя могут быть разными. Если значение, данное замером омметра, будет отличаться от указанных, значит с датчиком проблемы.

Если же все в норме, это вовсе не означает, что датчик рабочий. Только омметр позволит определить наличие явных неисправностей в работе датчика коленвала. Замерять данным прибором следует сопротивление обмотки датчика синхронизации. Нормальное значение, выведенное омметром, должно быть равным 550-750 ом. Чтобы не сомневаться, рекомендуется заранее уточнить в инструкции по эксплуатации автомобиля точные параметры, которые в зависимости от производителя могут быть разными. Если значение, данное замером омметра, будет отличаться от указанных, значит с датчиком проблемы.

Другой вариант проверки подразумевает более объемное тестирование. Для его проведения понадобится наличие следующих инструментов:

  • вольтметра;
  • измерителя индуктивности;
  • мегаомметра;
  • сетевого трансформатора.

При измерениях, проводимых данным способом, температура воздуха должна быть равна 20-22 градусам. Что касается сопротивления обмотки, то его измеряем методом, описанным выше.  Итак:

  • Чтобы определить индуктивность обмотки датчика оборотов коленвала нужно будет применить измеритель индуктивности. Он покажет, как работает индуктивная катушка, емкость и сопротивление. Значение нормальной индуктивности должно быть равным 200-400 мГц.
  • Сопротивление изоляции проверяется уже при помощи мегаомметра. При напряжении 500 В данный показатель не должен превышать 20 Мом.

Примечание

Если вдруг в процессе ремонта датчика коленвала произойдет неосторожное намагничивание диска синхронизации, придется использовать уже для тестирования сетевой трансформатор.. Исходя из тех результатов, которые дают приборы, можно выяснить точно, работает датчик или нет.. Исходя из тех результатов, которые дают приборы, можно выяснить точно, работает датчик или нет.

Исходя из тех результатов, которые дают приборы, можно выяснить точно, работает датчик или нет.

Где расположен датчик положения коленвала?

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра.

19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

  • Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
  • Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
  • Управление системой зажигания.
  • Управление системой изменения фаз газораспределения;
  • Управление системой абсорбирования паров топлива;
  • Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

Данный комплектующий элемент располагается в кронштейне, который установлен в центральной области шкива на приводе генератора. Как правило, на большинстве современных автомобилей он установлен не впритык, а с зазором 1-1.5 мм около конструкции самого зубчатого шкива.

Для удобства отсоединения и регулировки ДПКВ к нему подсоединяют 50-70 см провод, который имеет необходимые разъемы для ключей. Для выставления и корректировки положения необходимо только регулировать шайбу, закрепленную над посадочным гнездом самого элемента. Регулировка шайбы может производиться как вами самостоятельно, так и специалистами в автосервисе – в любом случае она позволит избежать скорой поломки цилиндров двигателя и значительно снизить расход топлива.

Датчик положения коленвала

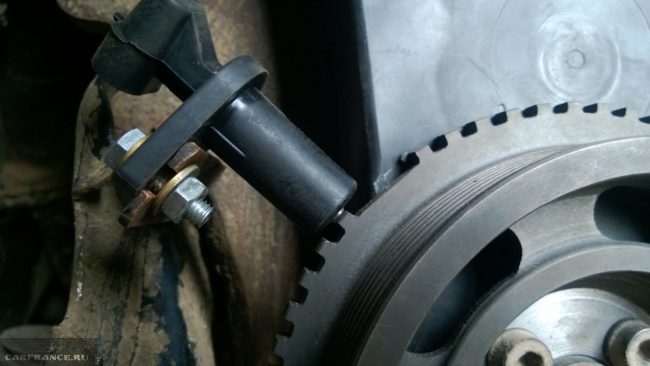

Расположение датчика положения коленвала

При появлении неисправностей в датчике коленчатого вала бортовой компьютер автомобиля лишается возможности выставить ряд необходимых для работы системы зажигания характеристик:

  • Подсчитать количество необходимого для впрыска топлива;
  • Выявить нужный момент для впрыска;
  • Поменять угол поворота распределительного вала;
  • Определить, произошло зажигание или нет (актуально для бензиновых моторов).

Замена фишки и распиновка ДПКВ ВАЗ 2110

С течением времени происходит износ проводов, идущих на фишку ДПКВ. Расположен в нижней части двигателя и недалеко от переднего колеса, в результате на ДПКВ и его фишку попадает и оседает грязь, снег, масло, химические агрессивные среды в виде соли, что ведет к медленному окислению проводов на фишке и в последствии к их обрыву. Так как провода от фишки совмещены в единый жгут, то при его замене предусмотрена ремонтная фишка с выступающими двумя проводами длиной 15 см.

Удалив поврежденную фишку, устанавливают новую на «скрутку». Точки скрутки изолируют использованием термоусадки или изоленты.

Из приведенной ниже схемы видно, что распиновка их не сложная и два провода непосредственно соединяются с контактами входа сигнала в блоке управления, проходя по всей длине жгута. Полярность соединения сигнальных проводов датчика с блоком управления должна соблюдаться. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ необходимо просто поменять местами провода и проверить работоспособность, запустив двигатель.

Описание датчика положения коленчатого вала

Где находится датчик положения вала, каков его принцип работы, за что отвечает и для чего нужен ДПКВ, что влияет на его работу и каким должно быть сопротивление устройства? Для начала разберем описание девайса.

Место расположения, назначение и устройство

Датчик ПКВ также часто зовется контроллером синхронизации. Благодаря этому регулятора управляющий модель автомобиля может синхронизировать работу ГРМ, что позволяет обеспечить правильную работу силового агрегата в целом. С помощью ДПКВ блок управления может определить момент, при котором высоковольтный разряд подается на свечи зажигания и осуществляется впрыск горючего в тот или иной цилиндр.

Многих автовладельцев интересует вопрос — где стоит ДПКВ? Если вы хотите точно узнать, где расположен контроллер, то лучше обратиться к сервисной книжке по эксплуатации вашего транспортного средства. Место расположения может отличаться, но в большинстве случаев контроллер монтируется на кронштейне, неподалеку от шкива привода генераторного узла.

Что касается конструктивных особенностей, то устройство ДПКВ следующее:

  • чувствительный компонент, выполненный в виде намагниченного металлического сердечника;
  • цилиндрический корпус, который обычно изготовляется из пластмассы или алюминия;
  • основание устройства с фланцем, а также отверстием для фиксации;
  • выход для подключения к бортовой сети машины;
  • связующий провод в эмалированной изоляции.

Для того, чтобы не допустить негативного воздействия на устройство, обмотка ДПКВ герметизируется компаундом. Непосредственно синхронизирующий диск коленчатого вала оснащается 58 зубчиками, которые установлены по окружности устройства на одинаковом расстоянии между собой. Расстояние между зубцами составляет 6 градусов. Два зубчика на валу отсутствуют — они используются для определения начального положения коленвала. С помощью этих зубчиков система генерирует сигналы синхронизации.

Принцип работы

Как работает девайс? Когда коленвал проворачивается, на механизм воздействуют его зубья, что приводит к изменению магнитного поля. В результате этого появляются импульсы напряжения. От ДПКВ синхронизирующий сигнал подается на блок управления, таким образом предупреждая модуль о том, какая частота и положение самого вала. Именно этот принцип является основанием для расчета момента времени, который потребуется для активации модуля зажигания, а также топливных форсунок.

В случае, если ДПКВ будет отправлять неверные импульсы, это приведет к нарушению цикличности подачи топливовоздушной смеси и зажигания. Соответственно, такая проблема станет причиной некорректной работы силового агрегата или невозможности его запуска в принципе (автор видео о диагностике — канал Resta).

Возможные неисправности: признаки и причины

Контроллер частоты вращения оборотов или работает нормально, или не работает совсем. Если устройство выходит из строя, на контрольном щитке должен загореться индикатор Чек Энджин.

По каким симптомам можно определить поломку ДПКВ:

  • снизилась динамика при движении транспортного средства;
  • на холостом ходу обороты силового агрегата могут то увеличиваться, то падать, происходит это произвольно;
  • в целом на холостых мотор может работать нестабильно, возможно троение двигателя;
  • стук «пальчиков» или детонация — обычно проявляется при динамичной нагрузке;
  • силовой агрегат транспортного средства заводится с большим трудом, при поломке ДПКВ он может вовсе не завестись.

Разумеется, приведенные выше симптомы могут свидетельствовать о неисправностях в работе других узлов и механизмов. К примеру, троение двигателя и снижение его мощности может быть обусловлено неполадками в работе топливного насоса или засорением топливного фильтра. Поэтому для определения поломки контроллера нужно не только знать признаки, но и уметь проверить датчик (видео обнародовано на канале Lty D).

Проверка датчика доступными средствами

Прямо на двигателе можно контролировать напряжение при включении зажигания (двигатель не заводим). В режиме измерения постоянного тока напряжение на контактах должно быть 2,5 В. Далее надо переключить мультиметр в режим переменного тока и поднести к датчику металлический предмет: например, плоскую отвертку. Исправный сенсор покажет изменение напряжения.

На снятом датчике можно измерить сопротивление. Исправная обмотка элемента Холла имеет сопротивление 550–750 Ом.

Если результаты измерения не соответствуют норме — потребуется замена датчика. Для этого необходимо отсоединить разъем и открутить один крепежный болт.

Маркировка и взаимозаменяемость деталей

Инжекторные двигатели 2111 АвтоВАЗ устанавливает, начиная с 1994 года, на широкий ряд своих моделей с литерой i в маркировке:

  • 2108 и 21083;
  • семейство 2109 (включая 21093 и 21099);
  • 2114 и 2115;
  • 2110–2112.

На всех таких машинах конструкция датчика коленвала аналогична ВАЗ-2109, поэтому ошибиться при его покупке затруднительно.

Деталь имеет номер по заводскому каталогу 2112–3847010–04. При маркировке на внешнюю поверхность наносят обычно не этот номер, а артикул изделия. Он может различаться в зависимости от производителя, но наиболее распространены детали, выпущенные костромским заводом «Пегас» с маркировкой 30.3847 (191–3837).

Варианты датчиков коленвала на ВАЗ-2114

Датчик положения коленчатого вала

Рассматривая вопрос неисправности датчика коленчатого вала, стоит обратить особое внимание на возможные варианты данной детали. По техническим данным завода изготовителя существует несколько изделий, которые можно различить по конструктивным особенностям и принципу действия:

  • Индуктивный . Внутри изделия располагается металлический стержень, который окружен магнитом. Все изделие имеет медную обмотку, которая выведена к проводам подключения. Когда рядом с датчиком находится металлическая деталь, на стержне появляется импульс, уходящий к ЭБУ.
  • Датчик холла расположенный внутри датчика коленчатого вала . Когда металлическое изделие присоединяется к нему, его состояние меняется.
  • Частотные . В данном случае, электронный блок управления посылает определенный импульс, и когда к датчику подходит металлическая деталь, частота этого импульса меняется, чем дает сигнал ЭБУ.

Признаки неисправности

Месторасположение датчика коленвала возле маховика

Признаков неисправности датчика положения коленчатого вала не так и много. Как показывает практика, во многих случаях, проблемы с изделием вызываются тем, что на нём налипает грязь или налет, который не дает считывать данные, или делает эту операцию некорректной.

Итак, рассмотрим основные признаки неисправности ДПКВ:

Схематическое обозначение расположения датчика коленвала относительно маховика

  • Нестабильный режим на холостом ходу.
  • Плавают обороты. Это будет видно по показаниям тахометра на приборной панели. Выглядеть это будет так: автомобиль набирает обороты, а потом они резко падают в одном и том же режиме работы.
  • Потеря мощности.
  • Провалы при разгоне.
  • Автомобиль заводятся очень плохо.

При этом стоит демонтировать датчик и провести ему диагностику. Ее можно сделать простым способом – мультиметром, или при наличии осциллографа – этим прибором.

Наглядный пример расположение датчика относительно маховика

Также, кроме признаков неисправности стоит рассмотреть причины, по которым датчик положения коленчатого вала может выйти из строя:

  • Деформация или разрушение корпуса.
  • Короткое замыкание, которое привело к повреждению обмотки.
  • Износ.

Методы диагностики

При демонтированном датчике, можно провести диагностические операции, которые точно определят, состояние изделия и его работоспособность. Итак, рассмотрим, методы диагностики ДПКВ:

  1. При помощи мультиметра . При этом необходимо замкнуть разъемы подачи питания на сопротивление. Нормальный показатель должен составлять 500-700 Ом.
  2. Второй способ, также предусматривает использование мультиметра . На нем устанавливается показатель 200 милливольт, а к сердечнику датчика подноситься металлический предмет. Если датчик исправный, то на мультиметре будет видно колебание показателей.
  3. При помощи осциллографа . Этот прибор показывает самый точный результат со всех способов диагностики. Тест проводится в разных режимах: на 800 оборотах (то есть на холостых), 2000 и по нарастающей до 6000. В зависимости от результата на экране, можно установить причину неисправности.

Осциллограмма проверки датчика коленвала

Обзор датчика

За что отвечает контролер: синхронизация фаз впрыска горючего, подача электронного импульса для воспламенения топлива в полости камеры сгорания. От точности работы измерительного прибора зависит своевременность подачи горючей смеси в цилиндры.

ДПКВ реагирует на проход каждого из зубьев коленвала, установленного на шкиве привода генератора. Угол наклона зубьев составляет 6°. Все зубья расположены на равноудаленном расстоянии.

Последние два зуба срезаны, образуя впадину. Она необходима для центрирования шкива в положении верхней мертвой точки (ВМТ).

Где находится контролер: на крышке масляного насоса в моторном отсеке. Доступ к оборудованию для проведения профилактики из-под низа, предварительно демонтировав металлическую защиту поддона картера.

Признаки неисправности датчика коленвала:

  • Двигатель не запускается;
  • Запуск двигателя осложнен;
  • Работа на холостых оборотах нестабильная;
  • Внезапное падение мощности мотора;
  • Детонация;
  • Пассивная динамика разгона;
  • Увеличенный расход горючего;
  • При незначительных нагрузках систематические переключения на пониженный ряд передач.

Указанные симптомы являются признаками ряда других поломок

Крайне важно провести комплексную диагностику с применением цифрового оборудования

Название / каталожный артикул Цена в рублях
ВАЗ-2110-2112 AU000080 От 350 — 400
402.3847 От 350 – 400
191.3847 От 350 – 400
2112-3847010-04 От 350 — 400
2112-3847010 От 350 – 400
476438 От 350 – 400
ЭМИ 2112-3847010 (16 клапанов) От 350 – 400
АСТРО 402.3847 От 350 – 400
АВТОТРЕЙД ВАЗ-2110-12 От 350 — 400

Технические характеристики ДПКВ:

  • Диапазон сопротивления обмотки: 570 – 750 Ом;
  • Индуктивность обмотки: 250 мГц;
  • Минимальная амплитуда напряжения датчика: 0.3В;
  • Максимальная амплитуда напряжения датчика: 225В;
  • Габариты: 30x45x69 мм;
  • Масса: 52 грамма.

Пошаговая инструкция по самостоятельной диагностике

Для проверки состояния ДПКВ нам понадобится мультиметр. Измерительный прибор имеется в наличии у многих автолюбителей. При отсутствии его можно приобрести в любом автомагазине. Цена доступная.

  • Из-под днища машины отсоединяем клеммы с датчика.
  • Подводим концевики к контактам;
  • Включаем мультиметр, выставляем положение регулятора на «сопротивление»;
  • Проводим фактические замеры;
  • Сопоставляем полученные данные со стандартами. Если стрелка тяготеет к бесконечности – контролер исправный. Если к «нулю» — поломка. В норме показания должны составлять 550-750 Ом.

В зависимости от итогов диагностики мастер принимает решение о целесообразности дальнейшей эксплуатации оборудования.

Причины преждевременного износа ДПКВ

  • длительная эксплуатация без проведения промежуточной профилактики;
  • брак при изготовлении;
  • стороннее механическое повреждение;
  • попадание внутрь песка, грязи, металлической стружки;
  • обрыв датчика зубьями коленвала;
  • повреждение ДПКВ в ходе ремонтных работ;
  • короткое замыкание в бортовой цепи.

Когда менять датчик?

Он со временем засоряется, ведь находится внизу, и на его лицевой стороне появляется грязь. Снимите его с автомобиля и аккуратно щёткой очистите лицевую часть датчика от грязи. Если не помогло, произведите замену датчика на новый.  В противном случае мощность снизится значительно и детонация при разгоне будет (подробности здесь: «Описание детонации двигателя подробно»). Однако, не меняйте датчик не проверив его, ведь подобные симптомы относятся к другим датчикам (например, сбитые фазы ГРМ, шпонки плохо закрепляются на места, натяжной ролик не справляется).

Как проверить датчик коленвала ВАЗ 2110?

По признакам неисправности можно косвенно определить, какой именно элемент в системе вышел из строя. Неисправностям ДПКВ свойственны следующие симптомы:

  • Снижение показателей мощности;
  • Светящийся индикатор «Чек двигателя» на приборной панели;
  • Неустойчивая работа двигателя на холостом ходу;
  • Либо мотор вовсе не заводится.

Проверить датчик очень просто. Достаточно иметь под рукой отвертку и мультиметр. Но сперва необходимо добраться до устройство. Расположено оно не в совсем удобно месте. Ищите его возле шкива генератора. Теперь непосредственно инструкция по проверке:

  1. С помощью ключа снимаем датчик.
  2. Визуально оцените состояние устройства (если ли повреждения или нет).
  3. Предварительно очистите от грязи.
  4. Переключаем мультиметр в режим работы «Омметр».
  5. Осуществляем замер на его выходах.

Нормальным показателем сопротивления согласно нормам завода-изготовителя считаются показатели в районе от 550 до 750 Ом. При любых серьезных отклонениях ДПКВ стоит в обязательном порядке заменить. Он может быть поврежден, либо произошло нарушение функционирования диска синхронизации.

Машина 1,6 16 кл начала сильно троить, поменял свечи, проверил катушки, РХХ, напругу на фишках, везде было в норме, ремень ГРМ то же проверил. А на следующий день машина вообще не завелась, даже схватывать не стала, просто крутила стартером и всё, не заводилась. Взял фишку от ДПКВ и проверил напругу, было на 2 проводах 2,5 В постоянного тока, должно же быть ноль! Откуда в проводах, в двух! которые идут к ДПКВ напряжение 2,5В при неработающем двигателе? Ключ зажигания был в положении 1. Когда ключ зажигания в положении 0, напруга в проводе к ДПКВ 0,3В

Как я понял постоянный ток к ДПКВ, не дает нормально работать ДПКВ и поэтому машина не заводится

Где искать источник утечки тока?

Вернуться к началу

алекс спб

Так сам дпкв менял?

Добавлено спустя 31 секунду:

Добавлено спустя 19 секунд:

Добавлено спустя 29 секунд:

Чек гаснет при начале прокрутки? _________________

Вернуться к началу

Игорь8787

алекс спб писал(а):
Так сам дпкв менял?

Добавлено спустя 31 секунду:

Добавлено спустя 19 секунд:

Добавлено спустя 29 секунд:

Чек гаснет при начале прокрутки?

ДПКВ я не менял, топливо брызгает после прокрутки вала стартером из рампы, чек не наблюдал

Он постоянно горит и иногда моргает, когда она ещё ехала, сейчас когда машина неподвижная он горит просто, а во время прокрутки не обращал внимание

Вернуться к началу

алекс спб

Вернуться к началу

Игорь8787

алекс спб писал(а):
Обрати,должен при стартере гаснуть Иначе не видит дпкв

Поменял я ДПКВ, и нет не завелся, даже не схватывалось, во время завода ЧЕК горел, чууууть моргнул. Напряжение то же 2,48 на 2 проводах идущих к ДПКВ. Свечи затопило прилично после завода. Снял мозги, версия bosch 21124-1411020-30. Без мозгов промерил напрягу на проводах, ожидаемо 0. Что дальше делать ума не приложу. Мозги менять? Или в проводах дело? Откуда именно 2,48 вольта, может с какого то провода попадает напряжение?

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
