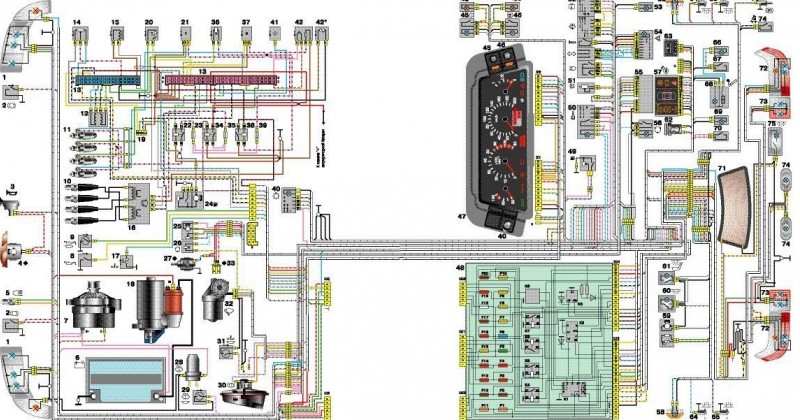

Развернутая схема проводки ВАЗ 2114 с первого взгляда приводит в замешательство: ловишь себя на мысли, что разобраться в этой «паутине» обычному смертному не дано. Но пара минут сосредоточенного рассматривания «карты сокровищ» — и общий принцип системы уже становится ближе. Возможно, электрика — не тот вопрос, который требует всепоглощающего изучения, но выяснить и устранить причину погасшей лампочки или же заменить самостоятельно пару проводов труда не составит.

Фактически однопроводная схема ВАЗ 2114 построена так, что выводы минусовых контактов замыкаются непосредственно на кузов. При работе с электрикой также стоит иметь в виду, что все элементы, за исключением некоторых, например, подзарядки генератора авто, замыкаются на плавкие предохранители.

Скорее всего, возникшая проблема может быть решена банальной заменой предохранителя. Однако сначала все же стоит выяснить и устранить проблему, приведшую к перегрузке.

Конструкция электропроводки автомобиля

Общую схему проводки ВАЗ-2114 можно разбить на несколько составляющих:

1. Система наружного освещения.
2. Система зажигания.
3. Топливоподача.
4. Управление двигателем (датчики, исполнительные механизмы и ЭБУ).
5. Запуск двигателя (стартер).
6. Питание (аккумуляторная батарея и генератор).
7. Системы дополнительного оборудования – дворники, омыватель, печка, подогрев зеркал, сидений и стекол, прикуриватель и т. д.

Абсолютно все цепи, которые подключаются к аккумуляторной батарее, защищены плавкими вставками (предохранителями). Установлены они в монтажном блоке под капотом (как и на предшественнице, ВАЗ-2109).

Коммутация происходит с помощью электромагнитных реле. Они позволяют избавиться от протекания большого тока по кнопкам при включении мощных потребителей. Причина – при прямой коммутации высоких токов происходит разрушение кнопок и подгорание контактов. В этом плане электромагнитные реле намного надежнее.

Электрооборудование ваз 2114 инжектор. Основные поломки приборов.

Возможно, причина в повреждении комбинации приборов, поломке самого датчика или, что самое частое, в повреждении проводов. Датчик и комбинация подлежит замене, а состояние проводов необходимо тщательно проверить, при необходимости устранить их повреждения.

Нарушена работа контрольных ламп

Возможно, что лампа попросту перегорела, поврежден ее датчик, окислились провода или недостаточный плотен контакт. Провода, датчик и саму лампу необходимо заменить, а контакты можно подогнуть, чтобы обеспечить плотный прижим.

Если вы обнаружили неисправность в работе электрики в вашем автомобиле, не пытайтесь устранить ее самостоятельно. Обратитесь к профессиональному автоэлектрику. При выборе автомастерской не ориентируйтесь только на цену, изучите рынок, прочитайте отзывы и примите осознанное решение. Мнимая экономия может в последствии вылиться в более серьезный ремонт и, соответственно, более существенные финансовые затраты.

Надеемся, что в этой статье вы нашли ответы на интересующие вопросы и схема электрооборудования 2114 стала доступнее для понимания.

Электронный блок управления

Очень сложной оказывается схема проводки ЭБУ ВАЗ-2114, так как к нему подсоединяется большое количество датчиков и исполнительных механизмов.

1. Корпус из пластика и металла.
2. В основе схемы находится микроконтроллер.
3. Ко входам микроконтроллера произведено подключение датчиков через согласующие устройства.
4. К выходам контроллера подключены усилители сигнала, электронные ключи и реле.

Микроконтроллер позволяет подавать сигналы на исполнительные механизмы, в зависимости от того, как работает двигатель. В памяти ЭБУ заложен алгоритм работы всех систем. Причем схема проводки ВАЗ-2114 (инжектор) 8 клапанов отличается от V16, так как немного больше параметров нужно для управления двигателем.

Схема стартера ВАЗ 2114

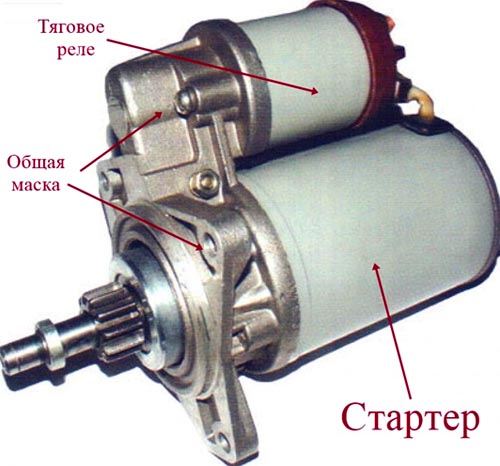

Стартером в автомобиле принято называть устройство, запускающее вращение вала, который перемещает цилиндры в ДВС. По сути, это электродвигатель, преобразующий электрическую работу в механическую.

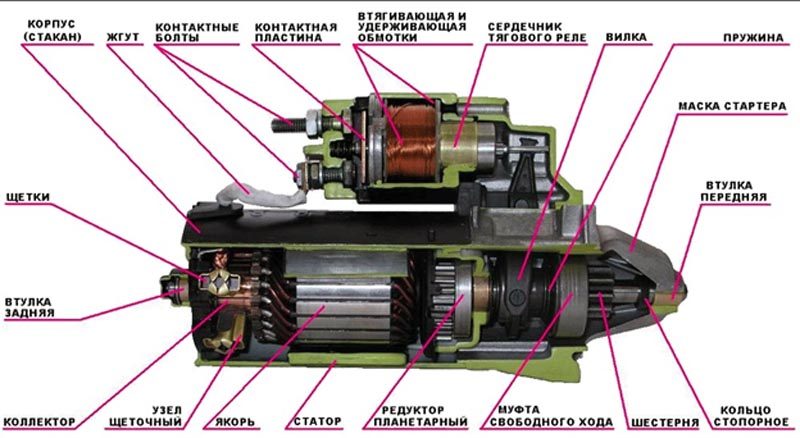

Корпус стартера состоит из маски и стакана. Под маской располагаются стопорное кольцо и шестерня. Внутри стакана размещается якорь и 4 магнитных башмака, или сердечника, между которыми образуется магнитное поле. Эти магнитные сердечники образуют статор двигателя. Якорь – это вал с сердечником из электротехнической стали.

В пазы сердечника вставлены рамки, которые и будут вращаться под действием образуемого башмаками электромагнитного поля. Рамки своими концами соединяются с коллектором, к которому подведены 4 угольные щетки:

• две положительные – от аккумулятора;
• две отрицательные, подведенные к массе и замыкающие цепь;

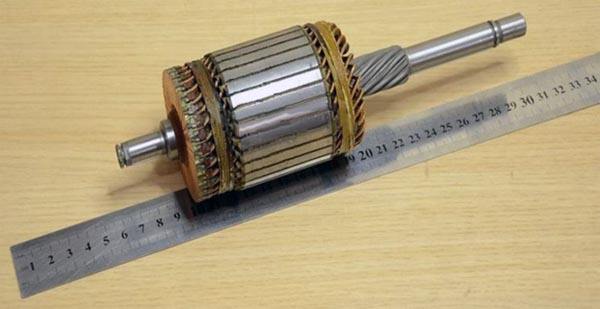

Щеточный узел вмонтирован в заднюю закрывающую крышку корпуса. Пружинки, прижимающие щетки стартера к коллекторному узлу якоря, припаяны к щеткодержателям.

В задней крышке стартера размещается подшипник якоря, выполняющий функцию опорной втулки.

Основные отличия электрооборудования

Подробная схема электрооборудования и проводки к инжектору на 8 или 16 клапанов с описанием идет в комплекте с машиной. Как известно, «Четырка» является более модернизированной версией легендарной «Девятки». Соответственно, модель 2114 имеет определенные новшества, которые также затронули и электрическую схему проводки. Первые модели «Четырок» производились в период с 1997 по 2000 гг., на тот момент они оснащались карбюраторными моторами от 2108.

Более новые версии стали оборудоваться системой управления мотором, а также усовершенствованным зажиганием, что также внесло свои коррективы в электросхему, в частности:

1. В подкапотном отсеке появился новый жгут с проводкой, который соединяется с модулем зажигания. Данный узел предназначен для более качественной передачи электрического импульса на свечи.
2. Также зажигание стало комплектоваться коммутатором, в результате чего схема электрики была дополнена еще одним жгутом.
3. Помимо этого, в электропроводку была добавлена еще одна цепь, с помощью которой клапан адсорбера подключался к контроллеру системы впрыска.

Моторный отсек

Теперь вкратце рассмотрим описание электроцепи в моторном отсеке.

Для того, чтобы двигатель транспортного средства мог нормально функционировать на бедной топливовоздушной смеси, автомобиль оснащается:

• электронной системой управления двигателем, контролирующей оптимальную работу силового агрегата;
• принудительной системой впрыска топлива в определенный цилиндры;
• использованием более усовершенствованной системой зажигания, позволяющей обеспечить более высокую мощность.

В результате использования модернизированной системы зажигания, схема ее работы также претерпела изменения. Для воспламенения топливовоздушной смеси, особенно, если она обедненная, зажигание должно выдавать более мощную искру, которая поступает на свечи через высоковольтные провода. По высоковольтникам искра поступает в цилиндры в тот момент, когда поршень находится в ВМТ (верхней мертвой точке). Использование такой схемы во многом возможно благодаря применению модуля.

В целом принцип работы подкапотной проводки состоит в следующем:

• для образования переменного тока применяется генераторное устройство, которое восполняет заряд АКБ и питает все оборудования машины во время езды;
• ток поступает на управляющий модуль, где впоследствии он преобразуется в постоянный;
• затем он передается на обмотки модуля зажигания;
• на вторичной обмотке происходит генерирование высоковольтного разряда, который по проводам поступает на свечи.

Салон

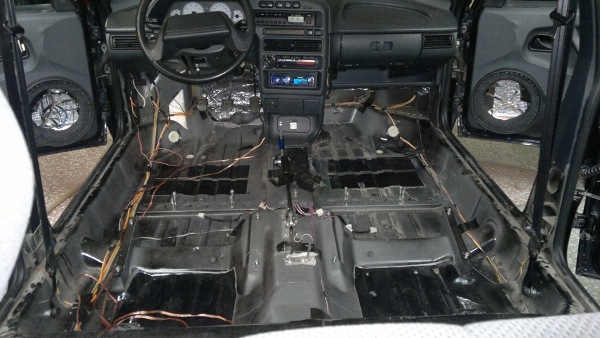

В салоне транспортного средства подпанельная проводка также претерпела изменения, что в основном связано с установкой новой торпеды и приборной панели:

• в верхней части торпеды больше нет вещевого ящика, он расположен чуть ниже;
• установлен более совершенный контрольный щиток;

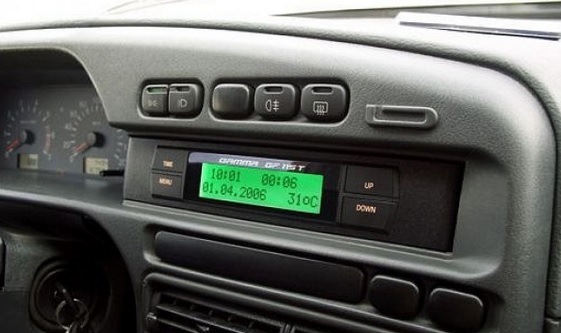

• на торпеде производитель установил бортовой компьютер, позволяющий определить и при необходимости отрегулировать основные параметры авто.

Благодаря таким новшествам и замене старых составляющих салона на более новые, электросхема также изменилась:

• в нее был добавлен новый жгут с проводами, использующийся для подключения бортового компьютера;
• также в схему был добавлен контроллер температуры за бортом автомобиля, он располагается перед радиаторным узлом;
• появилось новое реле вольтметра;
• кроме того, дополнительно устанавливается жгут с проводами для управления электрическими стеклоподъемниками.

Схема проводки ВАЗ 2114 инжектор — монтажный блок

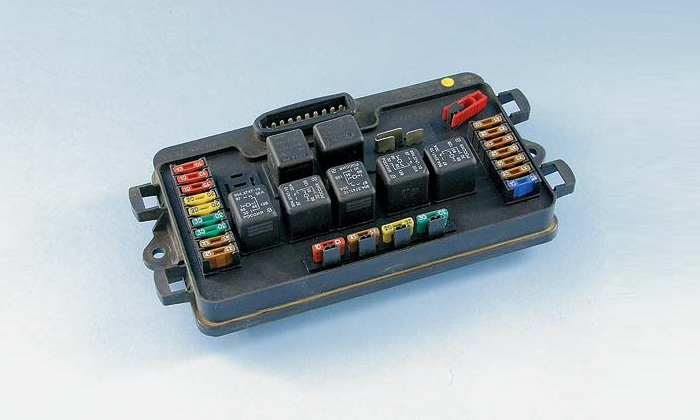

Схема проводки монтажного блока ВАЗ 2114 инжектор 8 клапанов с полным описанием

К1 — реле включения очистителей фар; К2 — реле-прерыватель указателей поворота и аварийной сигнализации; К3 — реле стеклоочистителя ветрового окна; К4 — реле контроля исправности ламп; К5 — реле включения стеклоподъемников; К6 — реле включения звуковых сигналов; К7 — реле включения электрообогрева заднего стекла; К8 — реле включения дальнего света фар; К9 — реле включения ближнего света фар; F1-F20 — плавкие предохранители; Х11 — выводы колодки жгута проводов. Цепь питания систем впрыска защищена плавкой вставкой, изготовленной из провода сечением 1 мм. Мощные потребители (стартер, фары) подключены к схеме проводки ВАЗ 2114 инжектор через реле.

F1 (10A) — Очистители фар. Реле включения очистителей фар (контакты). Клапан включения омывателей фар.

F2 (10A) — Указатели поворота и реле-прерыватель аварийной сигнализации. Контрольная лампа аварийной сигнализации.

F3 (10A) — Задние фонари (лампы стоп-сигнала). Плафон освещения салона.

F4 (20A) — Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла. Штепсельная розетка для переносной лампы.ё

F5 (20A) — Электродвигатель вентилятора системы охлаждения двигателя и реле включения (контакты). Звуковой сигнал и реле его включения.

F6 (30A) — Электростеклоподъемники передних дверей. Реле включения электроподъемников.

F7 (30A) — Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла.

F8 (7.5A) — Левая противотуманная фара.

F9 (7.5A) — Правая противотуманная фара.

F10 (7.5A) — Левая фара (габаритный свет). Левый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя.

F11 (7.5A) — Правая фара (габаритный свет). Правый задний фонарь.

F12 (7.5A) — Правая фара (ближний свет).

F13 (7.5A) — Левая фара (ближний свет).

F14 (7.5A) — Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.

F15 (7.5A) — Правая фара (дальний свет).

F16 (15A) — Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампа света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа давления масла. Контрольная воздушной заслонки. Указатель температуры охлаждающей жидкости.

Инструкция по замене и подключению высоковольтных проводов

Замена высоковольтных проводов — процедура не из сложных, справиться с ней сможет каждый.

Осуществляется она так:

1. Сначала отключается зажигание и аккумуляторная батарея. Открывается капот авто.
2. Далее, вам нужно будет отсоединить высоковольтники от модуля зажигания. Учтите один момент — порядок подключения в данном случае очень важен. Если он не будет соблюден при замене это приведет к неполадкам в работе двигателя.
3. После этого остальные концы выоковольтников отсоединяются от свечей зажигания, установленных в двигателе.
4. Затем подключаются новые кабеля, опять же, с соблюдением порядка подключения. Кабеля нужно соединить с модулем зажигания и свечами, после чего подключается аккумулятор, и производится проверка правильности выполненных работ.

Особенности

Автомобили ВАЗ 2114 имеют множество новшеств по сравнению с 2109, в частности, это касается электропроводки.

Будь то инжектор или карбюратора, схема электропроводки в ВАЗ 2114 находится в:

• салоне транспортного средства;
• в моторном отсеке;
• сзади кузова авто.

Следует отметить, что карбюраторные ВАЗ 2114 выпускались только с 1997 по 2000 годы, тогда они оснащались карбюраторами от ВАЗ 2108.

Но новые двигатели имеют более мощную систему зажигания, соответственно, схема управления электрооборудованием также характеризуется определенными особенностями, к примеру:

1. Появился новый жгут для подключения к клемме модуля зажигания. Этот компонент через высоковольтные провода (ВВ) подает сигналы на свечи.
2. Был добавлен еще один жгут, обеспечивающий монтаж коммутатора.
3. Появилась дополнительная проводка, предназначенная для подключения клапана адсорбера к контроллеру системы впрыска.

Схема проводки и оборудования 2114

Многие автовладельцы ВАЗ 2114 по ошибке полагают, что благодаря модулю зажигания можно не использовать катушку. По факту же это устройство оснащено двумя катушками и двумя коммутаторами. Одна из катушек передает сигнал на первый и четвертый цилиндры, а вторая — на второй и третий.

Система оборудования автомобилей ВАЗ 2114 с двигателем инжектор претерпела определенные новшества не только из-за добавления нового электрооборудования, но и в результате модернизации авто в целом:

• есть возможность монтажа устройства подогрева боковых зеркал;
• можно осуществить подключение системы обогрева передних сидений;
• автовладельцы ВАЗ 2114 могут установить ПТФ и т.д.

Моторный отсек

Чтобы ВАЗ 2114 с двигателем инжектор мог работать на обедненной горючей смеси, машина оборудуется:

• принудительной системой впрыска бензина в каждый отдельный цилиндр;
• подключением улучшенной системы зажигания, характеризующейся более высокой мощностью;
• добавлена ЭСУД — система управления инжекторным двигателем.

Дисплей БК на торпеде авто

Как известно, для поджигания обедненное горючей смеси должна быть более мощная искра, передающаяся по высоковольтным проводам ВВ. По ВВ инжектора ВАЗ 2114 искра передается тогда, когда поршень расположен в верхней мертвой точке. Такая схема управления и подключения по высоковольтным проводам была реализована благодаря монтажу модуля.

Принцип функционирования устройства следующий:

• для выработки переменного электрического тока используется генератор;
• ток переходит на блок управления, где преобразуется в постоянный;
• далее, ток поступает на обмотки катушек в соответствии со схемой управления;
• вторичная обмотка начинает генерировать высокое напряжение для передачи по высоковольтным проводам ВВ;
• затем уже, по тем же высоковольтным проводам ВВ напряжение переходит на свечи зажигания.

Салон

Что касается салона, то производитель в ВАЗ 2114 произвел замену центральной консоли, которая имеет определенные различия:

• в верхней части больше нет вещевого ящика, он установлен ниже;
• была произведена замена приборной панели;
• в ВАЗ 2114 появился бортовой компьютер.

Диагностика сопротивления мультиметром

В результате таких изменений и замены старых элементов на новые в ВАЗ 2114 с двигателем инжектор изменилась и схема управления и подключения проводки:

• появился еще один жгут для подключения бортового компьютера;
• добавился датчик контроля уровня температуры за окном, который монтируется перед радиатором;
• было добавлено реле вольтметра.

Помимо этого, в схему управления была добавлена еще одна колодка проводов для управления стеклоподъемниками.

Схема проводки ВАЗ 2114 инжектор — монтажный блок

Схема проводки монтажного блока ВАЗ 2114 инжектор 8 клапанов с полным описанием

К1 — реле включения очистителей фар; К2 — реле-прерыватель указателей поворота и аварийной сигнализации; К3 — реле стеклоочистителя ветрового окна; К4 — реле контроля исправности ламп; К5 — реле включения стеклоподъемников; К6 — реле включения звуковых сигналов; К7 — реле включения электрообогрева заднего стекла; К8 — реле включения дальнего света фар; К9 — реле включения ближнего света фар; F1-F20 — плавкие предохранители; Х11 — выводы колодки жгута проводов. Цепь питания систем впрыска защищена плавкой вставкой, изготовленной из провода сечением 1 мм. Мощные потребители (стартер, фары) подключены к схеме проводки ВАЗ 2114 инжектор через реле.

F1 (10A) — Очистители фар. Реле включения очистителей фар (контакты). Клапан включения омывателей фар.

F2 (10A) — Указатели поворота и реле-прерыватель аварийной сигнализации. Контрольная лампа аварийной сигнализации.

F3 (10A) — Задние фонари (лампы стоп-сигнала). Плафон освещения салона.

F4 (20A) — Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла. Штепсельная розетка для переносной лампы.ё

F5 (20A) — Электродвигатель вентилятора системы охлаждения двигателя и реле включения (контакты). Звуковой сигнал и реле его включения.

F6 (30A) — Электростеклоподъемники передних дверей. Реле включения электроподъемников.

F7 (30A) — Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла.

F8 (7.5A) — Левая противотуманная фара.

F9 (7.5A) — Правая противотуманная фара.

F10 (7.5A) — Левая фара (габаритный свет). Левый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя.

F11 (7.5A) — Правая фара (габаритный свет). Правый задний фонарь.

F12 (7.5A) — Правая фара (ближний свет).

F13 (7.5A) — Левая фара (ближний свет).

F14 (7.5A) — Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.

F15 (7.5A) — Правая фара (дальний свет).

F16 (15A) — Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампа света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа давления масла. Контрольная воздушной заслонки. Указатель температуры охлаждающей жидкости.

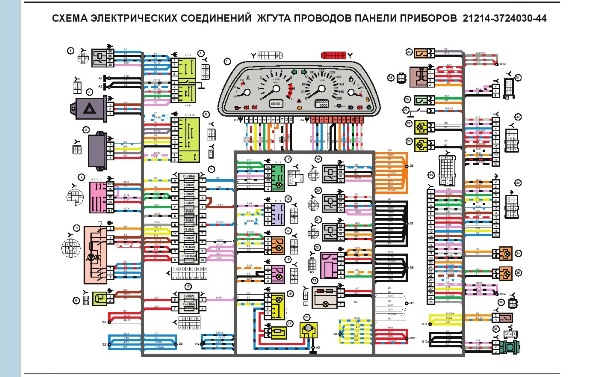

Приборная панель ВАЗа имеет электронную комбинацию, а также удобно расположенную подсветку. Лампы освещаются изнутри, что является особенностью 14 – ой “Лады”.

За счет панели приборов водителю известна вся нужная ему информация, каков запас и расход бензина, километраж и т. д. Панель должна быть легкой в управлении с четким обзором значков, шкалы, датчика и индикаторов.

В каком состоянии находятся автомобильные системы, отвечающие за безопасность на дороге, скорость движения, остаток пути до намеченного объекта, рациональная работа двигателя и расход бензина, работа ходовки и электрооборудования – все это должно быть отражено на панели управления.

Обязательными на панели должны быть лампы сигнальные, приборы для управления оборудованием. Всего на панели насчитывается 19 обозначений.

Основные неисправности

Если с высоковольтными проводами ВВ или проводкой в целом происходят неисправности, это отразится:

• на функционировании двигателя — агрегат не сможет работать на полную мощность;
• на функционировании оборудования;
• на работе оптики и прочих систем.

В целом неисправности проводки делятся на несколько типов — поломки системы зажигания и датчиков. В зависимости от типа определяется и порядок диагностики. Чтобы порядок был правильным, изначально нужно разобраться в типе неисправности.

Поломки зажигания

Признаки неисправностей схемы управления инжектора, которые помогут определить порядок действий:

• потеря мощности мотора;
• появление провалов в мощности при нажатии на газ;
• неустойчивые холостые обороты;
• некорректная работа одного либо нескольких цилиндров.

Порядок выявления поломки начинается с диагностики наличия искры ВВ проводов:

• включается зажигание;
• с ВВ провода первого цилиндра необходимо демонтировать наконечник;
• наконечник нужно поднести к металлу, но не прижимать (расстояние между наконечником и металлом — около половины см);
• затем включается стартер и вы проверяете, есть ли искра, аналогичная операция повторяется со всеми свечами (автор видео — Домашний автомастер. Ремонт автомобилей.).

При отсутствии искры нужно искать проблемы в , порядок действий следующий:

• диагностируется катушка;
• проверяется модуль;
• затем нужно проверить блок управления.

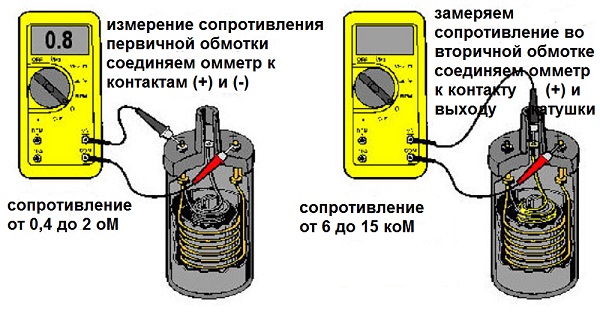

В этом случае измеряется сопротивление. Для диагностики сопротивления катушки используется тестер. Вам необходимо произвести замер сопротивления первичной, а также вторичной обмоток. Уровень сопротивления должен соответствовать норме, если сопротивление неправильное, возможно, потребуется замена обмоток.

Что касается диагностики модуля, то она также производится с помощью тестера — вам нужно замерить сопротивление на парных ВВ проводах. Уровень сопротивления должен составлять 5.4 кОм. Если сопротивление другое, то вы нашли причину поломки.

Поломки датчиков

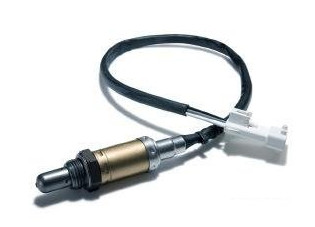

Как известно, автомобили этой модели оборудованы множественными датчиками, выход из строя которых также может стать причиной нестабильной работы двигателя. Поскольку проводка в моторном отсеке может привести к проблемам в работе агрегата, перед тем, как менять датчики, нужно попытаться пошевелить колодки и разъемы. Возможно, проблема заключается именно в плохом соединении.

Большую часть регуляторов можно проверить с помощью тестера, как правило, о выходе из строя датчиков сообщает лампа Чек на контрольном щитке. Что касается таких регуляторов, как холостого хода и массового расхода воздуха, то об их выходе из строя вы сможете узнать после диагностики, которая производится методом отключения. В том случае, если мотор вовсе не заводится, нужно проверить датчик коленчатого вала.

Особенности конструкции

Начинающему автолюбителю рекомендуется изучить работу инжекторного двигателя. В инжектор входит система, которая производит впрыскивание бензина. Ознакомившись с устройством, не придется обращаться в сервисный центр по поводу незначительных неполадок, а ликвидировать их дома самому. Подача горючего считается распределительной, потому что в каждый цилиндр бензин впрыскивается с помощью определенной форсунки.

В основу ВАЗ 2115 положена модель ВАЗ 21099. В новой машине в отличие от прежней поменялась форма капота, задние и передние бамперы, новая конфигурация передних крыльев, а также улучшенная аэродинамика кузова. На крышке багажника разместили спойлер — антикрыло. Внешнюю отделку оформили элементами из пластмассы, поскольку металлические разъедались коррозией. Для добавочной безопасности модель дополнили сигналом торможения и задней светотехникой.

Благодаря помещенному под капотом инжекторному узлу питания, управляемому электроникой, схема электрооборудования ВАЗ 2115 значительно отличается от 99 модификации.

Несущий конструктив кузова машины сварной, металлический, целостный. Привод представляет переднее поперечное размещение. У него коробка передач 5-ступенчатая, передние колеса подключены к приводу. Двигатель вмещает объем 1,5 л и является четырехцилиндровым, бензиновым, четырехтактным и рядным. Системы распределительного впрыскивания горючего управляются с помощью электроники.

Под задними сиденьями, за днищем, находится бак с топливом. Из находящегося в нем бензонасоса поставляется бензин. Уровень давления в нем не должен падать ниже 3,2 бар.

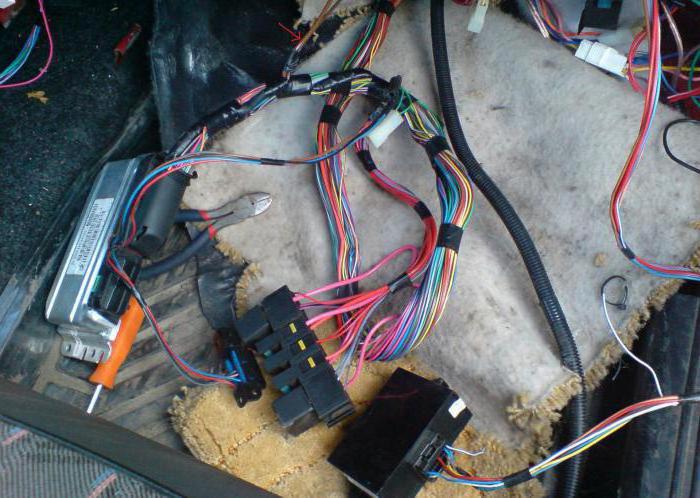

Скрытая салонная подторпедная проводка соединяет расположенное оборудование. Монтажный блок помещен в моторный отсек. В его состав входят мощные потребители: дворники, фары дальней подсветки, стартер. Все они с помощью промежуточного реле соединены с бортовой сетью.

Проверка электрической цепи

В случае неработоспособности (отсутствие подачи топлива) электросхема бензонасоса ВАЗ 2114 требует проверки. Алгоритм действий следующий:

• При включении зажигания должен быть слышен щелчок реле, если его нет, то либо неисправно реле, либо нарушен контакт;
• При нормальном срабатывании проверяют целостность предохранителя, а в случае его перегорания заменяют на исправный с номиналом 15 А;
• Исправность реле можно проверить, замкнув кусочком провода гнезда, к которым подходят провода серого и розового цветов.

При нормальной работе в салоне должен быть отчетливо слышен звук двигателя насоса. Если неисправность не устранена, необходимо обеспечить доступ к насосному блоку, который расположен под задним сиденьем с правой стороны. Подняв сиденье, и отогнув обшивку, можно увидеть лючок, который крепится двумя саморезами. Сняв люк, получаем доступ к бензонасосу. Далее проверяем таким образом:

• Отсоединяют фишку от блока;
• Проверяют омметром целостность черного провода с серой полосой. Его сопротивление должно быть близким к нулю.
• Подсоединяют вольтметр к серому и черному с серой полосой проводам. При включении зажигания вольтметр должен показывать напряжение аккумуляторной батареи.

Если напряжение сильно занижено, то причин при исправном проводе массы две:

• Подгорание контактной группы реле;
• Обрыв провода питания.

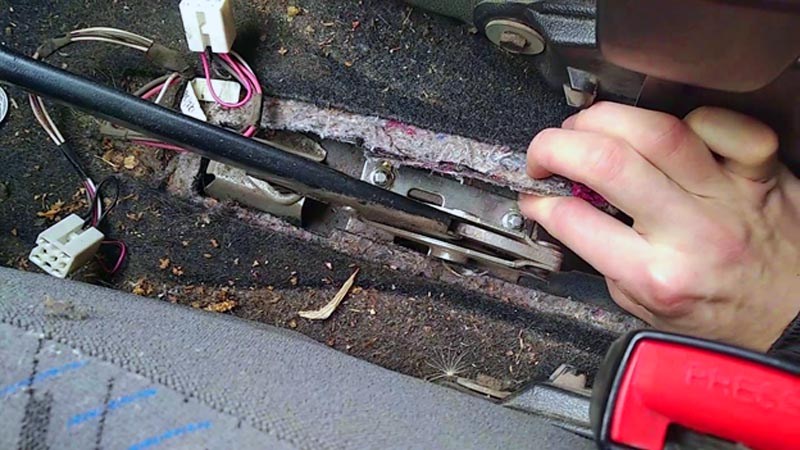

Реле проверяют установкой перемычки, а провод прозванивают омметром при выключенном зажигании. Для этого потребуется отрезок любого проводника длиной около двух метров. Дополнительный провод подключают в гнездо реле к клемме с серым проводом. Второй конец провода подключают к одному из щупов вольтметра. Вторым щупом касаются гнезда с серым проводом на фишке жгута насоса. Как и в случае с проводом массы, сопротивление должно быть близким к нулю. Практика показывает, что наиболее частой причиной отказа работы является ненадежное крепление провода массы к кузову автомобиля. Для доступа к креплению нужно снять облицовку консоли вблизи рукоятки стояночного тормоза. Клемма провода прикручена к корпусу при помощи самореза. В результате неполной затяжки контакт ослабевает и подгорает. Следует выкрутить саморез, тщательно очистить место контакта и надежно закрепить клемму.

Система зажигания и схема подключения стартера

Схема электропроводки ВАЗ включает модуль системы зажигания ВАЗ, состоящий из двух высоковольтных трансформаторов и двух электронных блоков управления. Они находятся в прочном пластиковом корпусе, из которого выведены 4 провода высокого напряжения. Имеют соединение, которое создает синхронный проход искры, попадающей в цилиндры силовой установки.

Модуль зажигания ВАЗ 2114 состоит из двухискровой катушки и относится к блочному типу. Замок зажигания включает реле, которое подает сигнал на контроллер. Последний является управляющим органом системой впрыска для запуска бензонасоса. Он соединен с фильтром очистки гибким шлангом. После этого бензин подается к топливной рампе, от которой горючее поступает к форсункам.

Распиновка замка зажигания ВАЗ заключается в нем самом. Он имеет противоугонное устройство. При включенной подсветке гнезда замка и запущенном двигателе запорное противоугонное устройство блокирует повторное включение стартера ВАЗ.

Схема подключения стартера состоит из:

• самого стартера;
• генератора;
• батареи аккумуляторной;
• выключателя зажигания;
• двух реле.

Двигатель для ВАЗ 2114 инжектор тоже четырехтактный, является рядным с агрегатом в 8 клапанов. У него распредвал находится наверху. Функционирует на бензиновом топливе, оборудован 4 цилиндрами. Его охлаждение производится специальным раствором жидкости. Двигательный отсек вместил в себя мотор, расположенный перпендикулярно направлению движения.

Схема электропроводки ВАЗ имеет электронику, управляющую системой впрыска. Она работает на низком напряжении, поэтому очень легко может быть повреждена от электростатических разрядов. Чтобы этого не произошло, не надо прикасаться к элементам схемы на платах и к штекерам ЭБУ.

Ремонт датчика кислорода

Начнем с неисправностей кислородного датчика, и схема проводки ВАЗ 2114 на инжектор окажет нам при этом посильную помощь. Если не знаете, для чего нужна схема, прочтите данную статью. Наиболее частыми причинами его поломок бывает разрыв цепи или образование нагара на рабочей поверхности.

А следствия, которые сказываются из-за его поломки, выглядят примерно так:

• уменьшение мощности мотора;
• увеличенный расход топлива;
• провалы во время разгона;
• троение и т.п.

Определить возможную неисправность в этом датчике не всегда удается легко. Компьютер выдает сигнал ошибки тогда, когда произошел разрыв в цепи. Но дело может быть в степени его чувствительности.

Внешний вид датчика

Для проверки своими руками нам понадобится тестер:

1. Подключим его «минус» к двигателю, а на контакт «В» закрепим плюсовую клемму.
2. При включенном зажигании тестер будет выдавать 12 вольт, иначе это будет означать, что разряжается аккумуляторная батарея или произошел обрыв в цепи питания.
3. Еще одной причиной может стать неисправность блока управления, что сразу подтверждается бортовым компьютером.

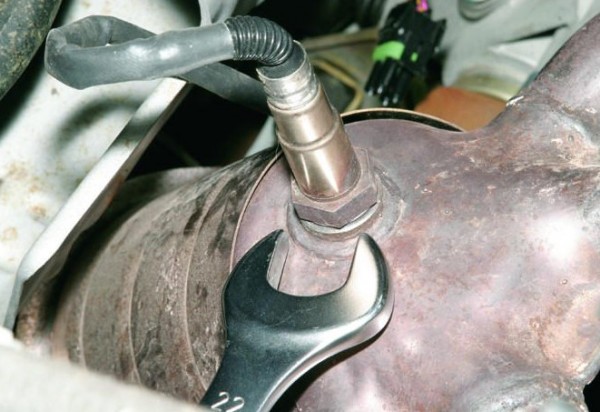

Для того, чтобы точно проверить свой датчик кислорода (см. фото), понадобится обогащение или обеднение топливной смеси с одновременными замерами его показателей. В любом случае, эксплуатация датчика не должна превышать 100 000 километров, после чего его следует менять в любом случае, поскольку это будет связано с лишними затратами на горючее.

Место установки датчика

• Если компьютер указывает на следующую ошибку, как «низкий уровень сигнала», это будет значить, что смесь слишком богатая.
• Если уровень сигнала высокий, значит смесь чересчур обедненная.

Порядок действий по замене

Инструкция по замене регулятора не покажется чересчур сложной, особенно если вы воспользуетесь нижеприведенными советами:

• необходимо поставить машину на яму и снять защиту двигателя;
• отключаем датчик кислорода, как описывалось выше, с разъединением разъемов;
• снимаем датчик гаечным ключом на «22».

Датчик ставится в обратном порядке (см. видео). После закручивания подсоединяется разъем. На патрубок системы охлаждения датчик пристегивается хомутом, после чего можно ставить защиту.

При помощи регулятора холостого хода происходит автоматическая регулировка и стабильность поддержания оборотов двигателя во время остановки машины. В основе его шаговый электромоторчик, оснащенный конусной иглой. Устанавливают его сверху корпуса дроссельного узла, поблизости от датчика дросселя. Крепится при помощи пары винтов.

Как только вы запускаете зажигание, происходит выдвижение штока, и он упирается в калибровочный раструб дроссельного патрубка. Тот алгоритм, что заложен в работу датчика, рассчитан на возврат клапана в исходное состояние.

Электропроводка ВАЗ 2114 работает таким образом, что прогретый двигатель означает расположение регулятора на отметке в диапазоне 30-50 шагов. Исходя из места нахождения штока, будет меняться и объем воздуха, который поступает сквозь калибровочное отверстие.

Как только шаг будет уменьшаться, то шток будет втягиваться. Отдельный ход может составлять до 250 шагов. Если понадобилась замена датчика, и вы приобретаете новый, то не забывайте измерить расстояние между фланцем и головкой штока, которое должно равняться 23-м миллиметрам.
