Схема электропроводки ваз 2107 инжекторная проводка

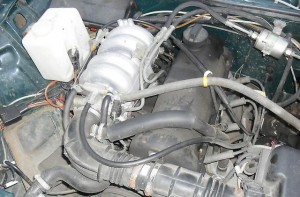

↑ Инжекторный двигатель ВАЗ-2107

С 2006 года пошел выпуск автомобилей с системой распределенного впрыска на двигатель. Четырехцилиндровый аппарат имеет предел мощности в 76 «лошадей».

https://youtube.com/watch?v=Cl2z54TRios

Воздушно-топливная смесь подается индивидуально на каждый цилиндр посредством собственной форсунки. Задача распылителя состоит в преобразовании жидкого состояния топлива в газообразное, что обеспечивает рациональное смешение с воздухом.

Расход топлива ВАЗ-2107 инжектор

Сравнительная характеристика по расходу горючего

Двигатель 1.6 литра	Расход по трассе, л/100 км	Расход по городу, л/100 км	Смешанный цикл, л/100 км
карбюратор	6,9	10,2	Около 9
инжектор	7,3	9,7	Около 9

При превышении нормы давления (300 мПа) идет автоматический сброс излишков топлива в бензобак. ЭБУ выдает команды на работу форсунок синхронно с работой цилиндров на фазы открытие/закрытие.

Доза впрыска горючего зависит от времени открытого состояния форсунки. Временной период устанавливается на основе данных с датчиков, определяющих массовый расход топлива и положение дроссельной задвижки.

Инжекторный вариант «семёрки» адаптирован под российские условия эксплуатации. Хоть эта модель уже не выпускается, в свое время она заслужила признание у отечественных автолюбителей.

Чистка и профилактика налета в системе

Устройство инжектора очень чувствительно к крупным включениям в бензине. Если вы используете дешевую марку топлива, будьте готовы скоро менять форсунки. Так что первое, что стоит сделать для своего бензонасоса ВАЗ, — изменить марку топлива. Система питания ВАЗ 2107 должна стать чище, возможность образования налета в системе все же не исключается. Поскольку горючая жидкость в каналах изредка застаивается, а иногда даже замерзает, то скорую поломку можно предотвратить только одним способом — регулярной чисткой.

Примерно каждые 35-40 тыс. км нужно проводить профилактические очистные работы топливной системы. Своими руками нужно промывать каналы. От качества чистки будет зависеть работоспособность двигателя. Если эту процедуру проводить нерегулярно, то вскоре с одной форсункой можете распрощаться и искать новую, а затем придется менять и остальные элементы бензонасоса ВАЗ.

В 4-цилиндровых типах инжекторных двигателей наблюдается разная интенсивность засорения форсунок. В районе 2 и 3 цилиндра всегда повышенная температура, поэтому накопление осадка там происходит быстрее.

Профилактическим средством в таких случаях считается специальная примесь полиэфирамина. Она предотвращает скопление гари в течение длительного времени.

ВАЗ 21074 карбюратор — обзор модели

«Седьмая» серия ВАЗ вышла с заводского конвейера в 1982 году. «Семёрка» являлась версией «люкс» предыдущей модели ВАЗ 2105, которая, в свою очередь, была разработана на базе автомобиля Fiat 124. То есть можно говорить о том, что корни отечественного автомобилестроения уходят в итальянский автопром.

Одна из самых массовых моделей АвтоВАЗа — это 21074

Где находятся номер кузова и номер двигателя

Любой автомобиль, выпускаемый на Волжском автозаводе, в обязательном порядке получает несколько идентификационных номеров. Так, главнейшими из них считаются номер кузова и номер мотора.

Номер двигателя — это своего рода паспорт конкретной модели, ведь по нему можно идентифицировать машину и проследить всю историю «четвёрки» с самого начала. Номер двигателя на ВАЗ 21074 выбивается на левой стенке блока цилиндров, сразу же под трамблёром.

Данные выбиваются на металле шаблонными цифрами

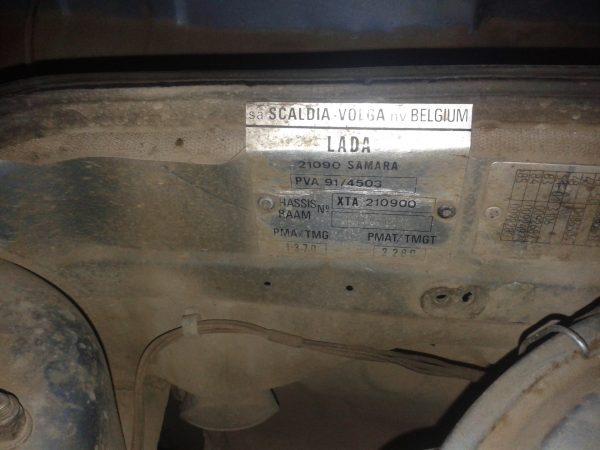

Все остальные паспортные данные автомобиля можно найти на алюминиевой табличке, расположенной на нижней полочке коробки воздухопритока. Здесь выбиваются следующие параметры:

• наименование модели;
• номер кузова (индивидуальный для каждого ВАЗ);
• модель силового агрегата;
• информация по массе транспортного средства;
• вариант исполнения машины (комплектация);
• маркировка основных запасных частей.

Табличка с основными данными на авто крепится на все модели ВАЗ на коробке воздухопритока

Лада 2107 Кориандр › Бортжурнал › Шейвинг подкапотки «Clean look»

Всем привет, появилось немного времени чтобы выложить наконец то запись о своей последней доработке еще в начале Августа. Началось все с того, что мне не нравился беспорядок и грязь под капотом, особенно после суровой зимы в Ярославле, к весне все начало ржаветь, почему именно после Ярославля? потому что зимой поливают дороги реагентами, и весь снег который попадал в подкапотку, таял и оставлял свои следы в виде ржавчины.

С начало думал просто вымыть подкапотку и не парится, но меня это не устраивало и я решил сделать что то необычное.Облазив много форумов, я заметил что многие делают Шейвинг подкапотки, пересмотрев много вариантов, с убиранием расширительного бачка, или просто с убиранием проводки, в плоть до полного шейвинга с завариванием все отверстий и переноса тормозных элементов в салон, было решено сделать самый оптимальный для меня, с отдельным цветом от кузова, а именно бежевого. Приступил к разборке подкапотки, срубил место под аккумулятор, зачистив всю ржавчину до металла приступил к сварке ненужных отверстий, далее приступил к шпаклеванию, чтобы убрать все следы сварки и неровностей, а после следовала сборка и прокидывание проводки в крыльях, вся проводка помещена в гофру и прикреплена к самому верху арки, аккумулятор в багажник на место запаски в специально сваренное для него место, закрытого типа с вентиляцией на улицу, чтобы в салон не попадали его пары, после всей сборки и покраски некоторых элементов, запустил двигатель, проверил всю работоспособность электроники, и как не странно все работало как и должно.Для повседневной езды с капотом, пришлось оставить черепаху с нуливиком т.к капот с квадратным нулевиком не зарывается из за того что он выше чем черепаха, да и из за поднятой балки.Теперь подкапотка выглядит намного свежее чем была.

Неисправности инжекторных двигателей ВАЗ 2107

Неисправности инжекторного двигателя ВАЗ 2107 дают о себе знать проявлением следующих проблем:

• Работа двигателя становится неустойчивой и не стабильной; • Повышается в разы расход горючего; • Увеличивается количественное содержание углекислого газа в выхлопе; • При нажатии на педаль газа появляются провалы; • Падает мощность двигателя, двигатель перестает «тянуть».

Для поиска неисправностей системы впрыска требуется специальное оборудование. Например, чтобы определить правильность работы датчиков и ЭБУ двигателя и определить коды ошибок, требуется специальное программное обеспечение с компьютером, тестер. По этой причине диагностику и ремонт «семерки» инжектор нужно проводить на профессионально оснащенных СТО. Частой причиной неисправностей инжекторов является засор самих форсунок.

Неисправности инжекторных двигателей ВАЗ 2107

Неисправности инжекторного двигателя ВАЗ 2107 дают о себе знать проявлением следующих проблем:

• Работа двигателя становится неустойчивой и не стабильной;
• Повышается в разы расход горючего;
• Увеличивается количественное содержание углекислого газа в выхлопе;
• При нажатии на педаль газа появляются провалы;
• Падает мощность двигателя, двигатель перестает «тянуть».

Для поиска неисправностей системы впрыска требуется специальное оборудование. Например, чтобы определить правильность работы датчиков и ЭБУ двигателя и определить коды ошибок, требуется специальное программное обеспечение с компьютером, тестер. По этой причине диагностику и ремонт «семерки» инжектор нужно проводить на профессионально оснащенных СТО. Частой причиной неисправностей инжекторов является засор самих форсунок.

Принцип работы

Двигатель внутреннего сгорания предназначен преобразовывать тепловую энергию в механическую. Процесс преобразования происходит в блоке цилиндров при сгорании горючего состава. Подготовка и доставка смеси бензина с воздухом в камеру сгорания цилиндра осуществляется по-разному.

В моторе с внешним смесеобразованием смесь готовится в карбюраторе. Горючее смешивается с воздухом и по всасывающему коллектору через впускной клапан попадает в камеру сгорания. Оно поджигается свечой зажигания и сгорает, расширяя газ, приводя в движение поршень.

В моторе с инжекторной установкой процесс происходит иначе. Топливно-воздушная смесь готовится во всасывающем коллекторе непосредственно перед входом в камеру сгорания.

В момент открытия впускного клапана форсунка открывается и распыляет бензин. Он смешивается с воздухом, попадает в камеру сгорания и в определенный момент поджигается свечой. От выделенного тепла газ расширяется и давит на поршень. Происходит рабочий ход.

На ВАЗ 2107i установили мотор с системой распределенного впрыска, т.е. в каждый цилиндр подается топливо индивидуально через собственную форсунку. Форсунок четыре по количеству цилиндров.

Управляет форсунками, а точнее всей системой, электронный блок управления (ЭБУ). Судя по его функциональным возможностям и объему выполняемой работы, его можно назвать бортовым компьютером. Все данные с электронных и механических датчиков поступают в блок, обрабатываются и дают команду исполнительным механизмам выполнять определенные действия.

Принцип работы следующий. Из бензобака через фильтр топливный насос подает бензин в топливную рампу, далее на форсунки. Внутри рампы при помощи регулятора поддерживается постоянное давление 300 мПа. Если давление повышается, то излишки горючего сбрасываются в бензобак через отсечку автоматически.

ЭБУ подает сигнал открытия и закрытия форсунок в той очередности, в какой работают цилиндры, при этом руководствуясь показаниями с датчика положения коленчатого вала.

Количество топлива, проходящего через форсунку, зависит от периода времени, в течение которого она находится в открытом состоянии. Время рассчитывается блоком управления при помощи информации, поступающей на него с датчика массового расхода топлива и датчика положения дроссельной заслонки.

Это принципиальные параметры, при которых может действовать двигатель, но для правильной и четкой работы агрегата электронный блок управления снимает дополнительные показания:

• с температурного датчика охлаждающей жидкости для регулирования процесса горения топливно-воздушной смеси;
• с вольтметра для определения напряжения, чтобы четко установить время начала и конца работы форсунок;
• с тахометра для определения частоты вращения коленчатого вала;
• с катализатора для определения состава отработанных газов.

ЭБУ также управляет топливным насосом, регулятором холостого хода и системой зажигания.

Где находится номер двигателя

Каждая модель транспортного средства, выпущенная на заводе, оснащается мотором с личным номером. Так, номер двигателя на «семёрке» — это его идентификационный номер, по которому можно установить принадлежность украденного автомобиля и его историю.

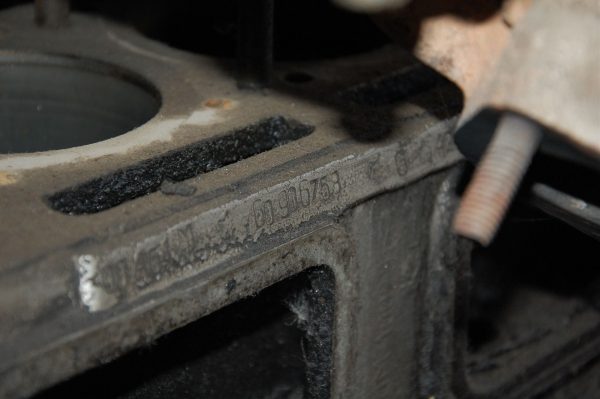

Номер двигателя выбивается на блоке цилиндров с левой стороны, сразу же под трамблёром. К тому же номер дублируется и в сводной таблице, которая крепится снизу от корпуса воздухопритока. На металлической пластинке выбиваются такие данные об авто, как модель, номер кузова, модель и номер двигательного агрегата, комплектация и т. п.

Номер выбивается с левой стороны на блоке цилиндров

Преимущества и недостатки ВАЗ 2107i

Преимущества

С внедрением инжекторных силовых установок на ВАЗ 2107 автолюбители, несомненно, почувствовали положительную разницу по сравнению с карбюраторными моторами:

• расход бензина уменьшился, мощность стала больше при одинаковом объеме двигателей, соответственно, кпд выше за счет более качественного смесеобразования;
• при помощи бортового компьютера достигнуты стабильная и ровная работа на холостом ходу, легкий запуск двигателя при отрицательных температурах;
• система зажигания неприхотлива, не требует частой настройки и профилактики (отсутствие движущихся частей и контактов);
• в системе выхлопа установлен катализатор, контролирующий уровень вредных выхлопных газов, эти данные используются ЭБУ для корректировки приготовления топливно-воздушной смеси оптимальной пропорции (меньше загрязняет внешнюю среду);
• не производится ручное регулирование системы газораспределения, для этого существуют гидронатяжитель цепи и гидрокомпенсаторы зазоров клапанов. Двигатель стал тише работать;
• возможность установки газового оборудования последнего поколения.

Недостатки

Наряду с достоинствами всегда имеются недостатки, также и в случае с инжекторной «Ладой» седьмой модели. Вот несколько из них в сравнении с карбюраторными аналогами:

• в связи с размещением дополнительного оборудования в подкапотном пространстве двигательного отсека затруднен доступ к некоторым узлам и механизмам;
• катализатор очень уязвим, он установлен под днищем кузова, где небольшой просвет и его легко можно повредить при езде по бездорожью и дорогам с глубокой колеей;
• наличие форсунок требует высококачественный бензин, иначе грозит засорением топливной системы;
• при поломке системы топливоподачи требуется ремонт на станции технического обслуживания, где имеется специальное оборудование и специалисты.

Характеристики модели – удобство и практичность

В инжекторной модели установлен мотор объемом 1,6 л. Конструкция авто улучшена гидрокомпенсаторами, которые делают работу двигателя намного тише. Задний привод автомобиля делает его устойчивым на дорогах, особенно в зимнюю пору года, когда на улице гололед. В целом, этот автомобиль очень удобен для наших дорог и практичен. Карбюраторная модель имела очень большой расход топлива, в инжекторном авто эту проблему устранили.

Конструкция ходовой части ВАЗ 2107 также делает машину практичной и выносливой в условиях бездорожья. Авто имеет независимую переднею подвеску, а задняя часть содержит прочную балку. Отремонтировать эту модель автомобиля смогут на любом СТО. Особенно радует цена ВАЗ 2107, она существенно ниже стоимости других моделей ВАЗ. Доступность запчастей к авто этой марки также радует владельцев, потому как их без особого труда можно купить в любом автомагазине.

Расшифровка обозначений

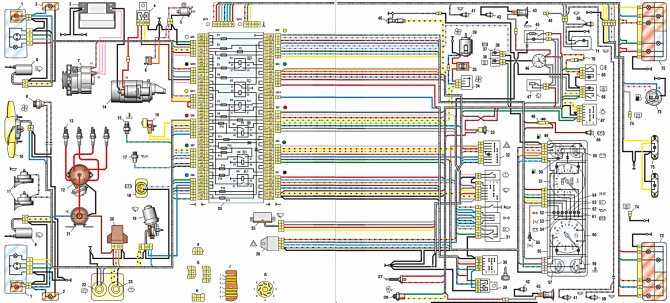

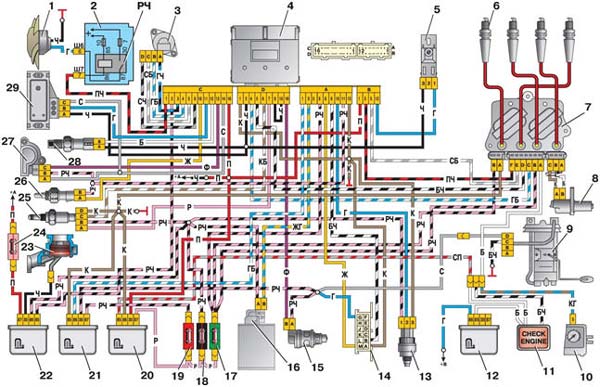

Схема электропроводки содержит следующие обозначения:

• 1 – мотор привода вентилятора радиатора;
• 2 – колодка монтажного блока;
• 3 — датчик холостого хода;
• 4 – ЭБУ мотора;
• 5 – потенциометр;
• 6 – комплект свечей зажигания;
• 7 – БУ зажигания;
• 8 – электронный датчик положения коленвала;
• 9 – электробензонасос;
• 10 – показатель количества оборотов;
• 11 – лампа контроля исправности электронных систем и тормозной системы;
• 12 – реле управления системы зажигания;
• 13 – датчик спидометра;
• 14 – специальный заводской разъем для считывания ошибок при помощи БК;
• 15 – жгут форсунок;
• 16 – электроклапан адсорбера;
• 17, 18, 19,20 – блок предохранителей для ремонта монтажного блока, защищающих цепи системы впрыска;
• 21 – электронное реле управления бензонасосом;
• 22 – электронное реле управления системой подогрева выхлопного коллектора;
• 23 – система подогрева выхлопного коллектора;
• 24 – плавкий предохранитель, защищающий цепь подогревателя;
• 25 – электронный датчик воздуха;
• 26 – датчик контроля температуры ОЖ;
• 27 – электронный датчик воздушной заслонки;
• 28 – температурный датчик воздуха;
• 29 – датчик контроля давления и лампа недостаточного давления масла.

Как поменять диодный мост ВАЗ 2107

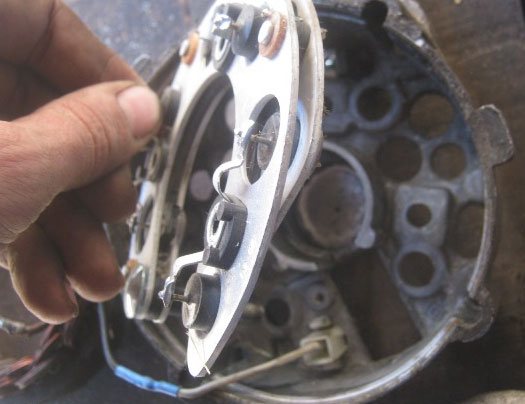

Для того, чтобы поменять диодный мост (подкову), требуется открутить три винта, удерживающие обмотки статора.

Перед принятием решения о замене диодного моста, лучше с помощью мультиметра прозвонить диоды. В случае, когда один из диодов пробит (сопротивление близко к нулю), лучше поменять подкову целиком на новую. Самостоятельный ремонт диодного моста возможен при наличии соответствующих диодов, но не неэффективен, так как цена на него невысока.

Если обмотки статора почернели, то это значит, что в процессе эксплуатации они сильно перегревались и требуется замена статора.

После произведения ремонта, сборка и монтаж в автомобиль делается в обратной последовательности. Установив ремень генератора, выполняется его натяжение и фиксация с помощью гайки. Натягивая ремень используйте монтажку, вставляя ее между генератором и блоком двигателя. Так же поступают когда проводилась замена ремня генератора ВАЗ 2107.

Далее подключаются клеммы проводов к аккумуляторной батарее в последовательности: положительная, затем отрицательная.

По окончании монтажных работ производится пробный запуск двигателя и измерение параметров заряда АКБ. В случае соответствия параметров ремонт считается выполненным. Полная замена генератора ВАЗ 2107 проводится только при значительном повреждении его или по желанию при отсутствии запчастей. Цена нового генератора находится в пределах от 3.000 до 5.000 рублей.

3 Некоторые особенности электрооборудования ВАЗ 2107

Диагностика и ремонт инжектора ВАЗ 2107 проводится либо самостоятельно, при наличии специального прибора, либо делается в специализированном сервисе. Это вызвано тем, что электросхема инжектора ВАЗ 2107 достаточно сложная, поэтому самостоятельный поиск неисправностей и ремонт электронной системы провести иногда затруднительно без специального оборудования. По сравнению с карбюраторной версией двигателя электросхема инжектора отличается несколькими параметрами, среди которых необходимость постоянного давления в системе питания, которое создается специальным электрическим насосом. Кроме того, смесь топлива и воздуха осуществляется непосредственно в цилиндре, а впрыск топлива контролируется электронной системой.

Электросхема инжекторного двигателя состоит из множества дополнительных элементов, среди которых датчик холостого хода, датчик положения дросселя, топливный насос, модуль зажигания и т. д.

Какой двигатель можно поставить на ВАЗ 2107 вместо штатного

Некоторые автолюбители, которые привыкли модернизировать машины своими руками, решают заменить установленный мотор на более продуктивный. Как и любой другой автомобиль, «семёрка» может быть переделана и оснащена двигателем от другого авто, однако следует соблюдать ряд правил:

1. Двигатель для замены должен точно соответствовать габаритам и весу штатного устройства. В противном случае могут наблюдаться проблемы с эксплуатацией нового мотора.
2. Новый двигатель должен стыковаться с имеющейся трансмиссией.
3. Нельзя сильно завышать мощность нового силового агрегата (не более 150 л.с.).

Карбюраторный силовой агрегат считается предпочтительным средством оснащения заднеприводной «семёрки»

Моторы от других моделей ВАЗ

Разумеется, первым делом владельцы «семёрки» обращают своё внимание на двигатели других моделей ВАЗ. Оптимальный вариант (чуть мощнее и долговечнее) — это карбюратор с ВАЗ 2114

Он полностью соответствует габаритам карбюратора ВАЗ 2107, однако является более современным и продуктивным устройством. К тому же установить мотор с ВАЗ 2114 можно практически без всяких переделок — единственные проблемы могут возникнуть с РПД, однако они легко решаемы.

Более современный аналог двигателя «семёрки» идеально впишется в конструкцию 2107

Двигатели от иномарок

На ВАЗ 2107 можно поставить и двигатель от импортного автомобиля. Идеально подходят для замены силовые агрегаты с марок Fiat и Nissan. Всё дело в том, что прародителем ВАЗовских моторов были двигатели марки Fiat, они же послужили основой для разработки двигателей Nissan.

Поэтому движки с этих иномарок можно установить на «семёрку» без каких-либо переделок и доработок.

Мотор от иномарки может быть установлен на ВАЗ 2107 без каких-либо неприятных последствий для конструкции автомобиля

Роторный двигатель

В истории АвтоВАЗа был такой период, когда некоторые модели авто (в том числе и «семёрка») оснащались роторно-поршневыми двигателями. Изначально такие установки отличались высокой продуктивностью, однако комплектация ВАЗ 2107 с такими моторами имела множество недостатков:

• высокие тепловые потери, в связи с чем расход топлива был выше, чем на обычных карбюраторных моделях ВАЗ;
• проблемы с охлаждением двигателя;
• необходимость частого ремонта.

Сегодня роторные моторы устанавливаются только на модели Mazda, поэтому при желании можно приобрести такой силовой агрегат на разборках или в официальных магазинах Mazda

Дизельные моторы

Автолюбители, чтобы сэкономить на топливе, иногда меняют бензиновые силовые агрегаты на дизельные. На ВАЗ 2107 тоже можно провести такую процедуру. Опять-таки, для замены лучше взять моторы от Fiat и Nissan. Дизельные двигатели экономичнее бензиновых, но требуют повышенного внимания от автолюбителя, так как очень капризны в плане обслуживания.

На сегодняшний день нельзя рассматривать дизельные моторы как более экономичные, так как стоимость солярки превышает цены на АИ-92, АИ-95

Таким образом, карбюратор ВАЗ 2107 изначально рассчитан на типовые нагрузки и небольшой срок службы до необходимости ремонта. Однако сам ремонт считается более простой и доступной процедурой, нежели, например, капремонт инжекторного мотора. К тому же нюансы конструкции «семёрки» дают шанс владельцам установить двигатели с других моделей авто, чтобы получить то качество работы, которое необходимо.

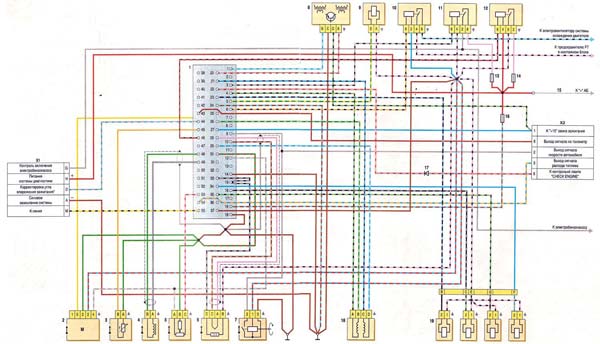

Принципиальная электрическая схема

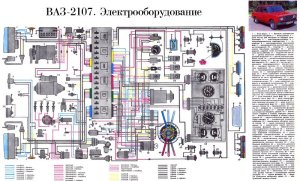

Принципиальная электрическая схема блока реле и предохранителей, увеличенная:

Электрическая схема блока реле и предохранителей ВАЗ 2107

Данная схема полезна в случае, когда отказ цепей электропитания автомобиля не связан с неисправностью предохранителей и реле, а заключается в перегорании дорожек или обугливании контактных зон в блоке предохранителей и реле. Для ремонта блока требуется высокая квалификация. Иногда расходы по ремонту не оправданы. Рациональнее произвести агрегатную замену блока (целиком) хотя цена достаточно высока (около 2500 р).

Хотя приведена для автомобиля с контактным зажиганием, но она практически идентична инжекторному варианту.

Трансмиссия

Сцепление	однодисковое, сухое, с гидравлическим приводом выключения и центральной диафрагменной пружиной
Коробка передач	механическая, четырех- или пятиступенчатая, трехходовая, трехвальная, с синхронизаторами на всех передачах переднего хода
Передаточные числа на передачах:
первой	3,67
второй	2,10
третьей	1,36
четвертой	1,0
пятой	0,82
заднего хода	3,53
Карданная передача	двухвальная, с промежуточной опорой и эластичной муфтой
Главная передача	гипоидная
Передаточное число главной передачи	передаточное число — 3,9 или 4,1
Дифференциал	конический, двухсателлитный

Проверка диодного моста при помощи лампочки

Естественно мультиметр имеется не у каждого автовладельца и поэтому нужно знать, как проверить генератор транспортного средства подручными средствами? Для этого нужно два куска электрического провода и автомобильная лампа. Сама проверка подразумевает следующие несложные действия:

1. Снимается защитный кожух генератора и на минусовую клемму аккумуляторной батареи подключается пластина диодного моста.
2. Провод от одного конца лампочки подключается к плюсу аккумуляторной батареи, а вторым нужно поочерёдно прикасаться к клеммам оставшихся диодов и к местам подключения обмотки стартера.
3. Если на любом выводе диода лампа загорается, значит, этот элемент вышел из строя и его нужно поменять.

В некоторых случаях может потребоваться проверка диодного моста на обрыв, для чего нужно провести следующие манипуляции:

1. Провод от минусового контакта лампочки подсоединяется к минусу аккумуляторной батареи и в аналогичной последовательности с проверкой на пробой диодов, проводится их тестирование. Единственное что в такой ситуации лампочка должна постоянно гореть.
2. Если в процессе проверки на любой из клемм диодов лампочка не загорелась или её свет очень тусклый, то произошёл обрыв детали и её придётся поменять.

Выявить, почему возникают неисправности в диодном мосту генератора можно самостоятельно в условиях гаража. При этом потребуется обычный тестер, который есть практически у каждого автолюбителя или автомобильная лампочка с двумя проводами.

Что предстоит сделать

Фактически работы по переоборудованию автомобиля займут у вас не более 3-4 часов.

Алгоритм будет следующий:

1. Демонтаж старого оборудования;
2. Подсборка узлов перед установкой;
3. Непосредственная установка и отладка системы впрыска.

Работы по демонтажу

Операции выполнять в строгой последовательности:

1. Отключаем аккумуляторную батарею и снимаем ее с автомобиля;
2. Сливаем из системы охлаждающую жидкость;
3. Отсоединяем топливный шланг от карбюратора и заглушаем его, не допуская вытекания бензина;
4. Отсоединяем корпус воздушного фильтра;
5. Демонтируем карбюратор;
6. Ослабляем хомут выхлопной трубы и откручиваем выпускной коллектор;
7. Снимаем впускной коллектор;
8. Откручиваем переднюю крышку мотора, освобождая доступ к шкиву коленчатого вала;
9. Снимаем вентилятор радиатора.

Как проверить подачу питания на форсунки

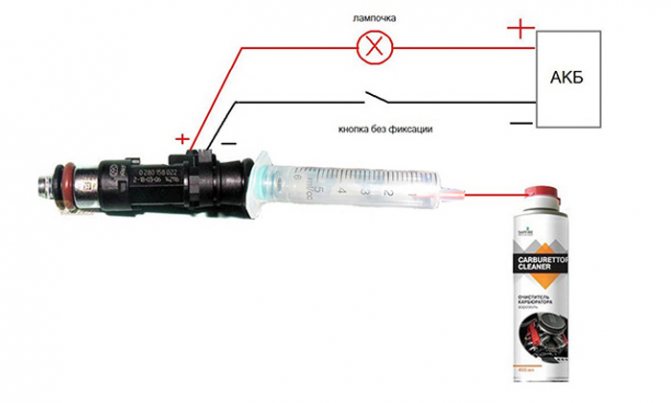

Указанную проверку производят в том случае, если сами форсунки исправны, но какой-либо из инжекторов не работает при включении зажигания.

• для диагностики от инжектора отключается колодка, после чего к АКБ нужно подключить два провода;
• другие концы проводов крепятся к контактам форсунки;
• затем нужно включить зажигание и зафиксировать наличие или отсутствие вытекания топлива;
• если горючее течет, тогда данный признак указывает на проблемы в электрической цепи;

Еще одним из диагностических приемов является проверка инжектора при помощи мультиметра. Данный способ позволяет измерить сопротивление на форсунках не снимая их с двигателя.

1. Перед началом работ необходимо выяснить, какой импеданс (сопротивление) имеют форсунки, установленные на конкретном автомобиле. Дело в том, что встречаются инжекторные форсунки как с высоким, так и с низким сопротивлением.
2. Следующим шагом станет выключение зажигание, а также сбрасывание минусовой клеммы с АКБ.
3. Далее потребуется отключить электрический разъем на форсунке. Для этого необходимо использовать отвертку с тонким концом, при помощи которой нужно отщелкнуть специальный зажим, расположенный на колодке.
4. После отсоединения разъема переводим мультиметр в нужный режим работы для замера сопротивления (омметр), подключаем контакты мультиметра к соответствующим контактам форсунки для измерения импеданса.
5. Сопротивление между крайним и центральным контактом форсунки с высоким импедансом должно быть в рамках от 11-12 до 15-17 Ом. Если на автомобиле применяются форсунки с низким сопротивлением, тогда показатель должен быть от 2 до 5 Ом.

Если замечены явные отклонения от допустимых норм, тогда форсунку нужно демонтировать с двигателя для подробной диагностики. Также возможна замена форсунки на заведомо исправную, после чего оценивается работа двигателя.
