Перегорел предохранитель: причины и способы устранения

Схема предохранителей Матиза

На машине 2007 и других годов производства используется стандартная электросхема оборудования. На крышках блоков присутствует обозначение и расшифровка на русском языке каждого элемента в отдельности.

Предохранитель поворотов

У Matiz расположен в салонном блоке под номером 4. Также здесь имеется и соответствующее реле R11. Замена деталей выполняется в стандартном порядке при помощи специализированных щипцов.

Предохранитель бензонасоса

Соответствующий предохранитель установлен под капотом. Вставка F4 передает питание на цепь замыкания реле R5, установленного рядом. Найти релюшку просто. При активации зажигания она характерно щелкает.

Предохранитель стартера

Указанная деталь в большинстве модификаций монтируется в салонной части блока под номером F14. Отдельные комплектации имеют измененную схему. Здесь за возбуждение стартового устройства отвечает деталь №08.

Магнитола

Питание от замка зажигания осуществляется через предохранитель F6. Некоторые автолюбители при монтаже более производительной акустики переносят питание напрямую от аккумуляторной батареи.

Вентилятор охлаждения

Единственный вариант охлаждения радиатора Матиз защищен через предохранитель Ef15 основного блока, расположенного под капотом.

Предохранитель дворников

Каждый из них запитан отдельным элементом. В стандартной цепи это 8 и 9 для левой и правой стороны. Реле системы всего один и это вставка №12 салонного модуля.

Стеклоподъемники

Пятый предохранитель салонного блока подает питание на систему электрических подъемников дверных стекол. Релюшки мотор-редукторов устанавливаются в дверях.

Предохранитель кондиционера

Компрессорная установка агрегата управляется через F14 подкапотного модуля. Отдельно следует рассмотреть реле. Устройство режимов работы кондиционирования питается выключателем №3, а цепь электрической муфты через №10.

Предохранитель центрального замка

Устройство получает питание через собственную вставку, смонтированную отдельно. Его следует искать рядом с кнопками выключения или под приборной панелью, в зависимости от года выпуска и модификации авто.

Стеклоочиститель

Предохранитель омывателя лобового стекла расположен под номером 9 в салонном модуле. Реле стеклоомывателя ветрового стекла находятся в моторном отсеке возле резервуара с соответствующей жидкостью.

Дальний свет

Указанный режим активируется через предохранители 8 и 9 подкапотного блока. Выключатели находятся возле оптических элементов.

Предохранитель генератора

Общий для нескольких цепей №4 моторного блока отвечает и за питание приборов установки. Когда плавкий элемент постоянно сгорает, следует проверить регулятор напряжения, установленный на крыле машины.

Аварийка

Сигнализация более сложна чем кажется. За питание кнопки отвечает элемент F12. Подача напряжения к релюшке проходит через предохранитель 3. Выключатель смонтирован в стандартной проводке под номером 11 и работает параллельно с поворотами.

Предохранитель зарядки

Защитное оборудование аккумуляторной батареи устанавливается в непосредственной близости от нее. Это необходимо по причине облегчения доступа к деталям.

Предохранитель габаритов

Система питается от разных элементов, что обусловлено требованиями современного автомобилестроения. Здесь это детали 12 и 13 подкапотного блока. Изготовитель сэкономил – релюшка устанавливается всего одна R9.

Часы

Получают напряжение от двух элементов. В стандартной проводке это предохранительные вставки аварийки. Подсветка поступает от общей линии освещения доски.

Сигнализация

По умолчанию в монтажном блоке отсутствуют защитные вставки противоугонной сигнализации авто. Это обусловлено требованием системы безопасности, монтируемой на машине в стоке, если подобная включена в комплектацию.

Предохранитель зажигания

От элемента №2 подкапотного модуля подается питание на личинку замка. Если постоянно горят контакты, следует проверить именно его. Катушка зажигания запитана от генератора.

Простейший способ проверки регулятора напряжения генератора

Самый простой метод проверки регулятора состоит в замере мультиметром напряжения на аккумуляторных клеммах. Однако стоит сразу оговориться, что приведенный далее алгоритм не дает 100% вероятности выхода из строя именно регулятора. Возможно, вышел из строя непосредственно генератор. Но преимущество данного метода заключается в том, что он прост, и не нужно выполнять демонтаж устройства из машины. Итак, алгоритм проверки регулятора напряжения генератора мультиметром таков:

• Выставить тестер в режим измерения постоянного напряжения на предел около 20 В (зависит от конкретной модели, главное, чтобы он максимально точно показывал значения до 20 В).
• Запустить двигатель.
• Измерить напряжение на клеммах аккумулятора в режиме холостого хода (1000. 1500 об/мин). При исправном регуляторе и генераторе значение должно находиться в пределах 13,2. 14 В.
• Увеличить обороты до значений 2000. 2500 об/мин. В нормальном состоянии электросхемы соответствующее напряжение вырастет до 13,6. 14,2 В.
• При увеличении оборотов до 3500 об/мин и выше напряжение не должно превышать 14,5 В.

Если в процессе проверки значения напряжения очень отличаются от приведенных, то, скорее всего, у машины неисправен регулятор напряжения. Помните, что напряжение не должно падать ниже 12 В и не должно повышаться более 14,5 В.

Как было указано выше, регулятор может быть отдельный или совмещенный с генератором. В настоящее время практически на всех иномарках, да и на большинстве современных отечественных машин устанавливаются совмещенные реле. Это обусловлено спецификой их работы и экономией места.

Расположение предохранителей

Первое, с чем придется столкнуться автолюбителю при попытке проверить состояние предохранителей или заменить их, – поиск предохранительного блока. Дело в том, что выяснить, где предохранитель расположен, задача нетривиальная. В разных моделях машин блок с предохранителями расположен в разных частях салона или даже под капотом. Иногда количество предохранителей сильно возрастает, и производитель авто ставит по несколько блоков в разных частях машины. Из-за подобного беспорядка предложить универсальную схему или инструкцию для поиска предохранительного блока просто невозможно. Например, в машинах отечественного производства предохранители находятся под капотом (классический вариант расположения для «Жигулей»). В иномарках ситуация сложнее. Предохранители в «Тойоте-Королла» расположены справа от руля на приборной панели. Казалось бы, производители одной страны должны быть схожи в выборе расположения элементов, но на деле все иначе. Предохранители в «Ниссан-Альмера» расположены слева от руля, в небольшом кармане.

Автомобильные предохранители и их классификация

На автомобиле предохранители, в большинстве своем, располагаются в блоках. Чаще всего на машине два или больше блока предохранителей. Один из них находится под капотом или в районе багажного отделения. Он называется основным и включает в себя наибольшее количество предохранителей. Другой блок располагается под передней панелью в салоне, но у всех автомобилей в разных местах. Также предохранители могут отдельно располагаться по всей машине – по 1, 2 или 3 штуки.

Автомобильные предохранители классифицируются по двум параметрам – размер и номинальный ток срабатывания.

Выбирая автомобильный предохранитель, следует обратить внимание на размер:

• Большой (maxi);
• Средний (medium);
• Маленький (mini).

Помимо размера, при покупке предохранителя следует знать его номинальный ток. Чаще всего в автомобилях устанавливаются элементы, которые обладают номинальным током от 5 до 30 А. Проще всего определить ток предохранителя по его цвету, и ниже представлена таблица, в которой указано, как между собой связан цвет и номинальный ток предохранителя.

Проверка сгоревших элементов

Автомобилистам следует разобраться в том, как нужно проверять предохранители в машине. Перегрузка в электросети не всегда приводит к выходу из строя самих предохранителей. Их легче всего проверить, потому обычно диагностику начинают именно отсюда.

Когда электроприбор перестаёт функционировать, далеко не факт, что виной всему защитный элемент. Тут наиболее правильным и рациональным решением будет проверка состояния устройства, отвечающего за неисправный прибор в машине.

Очень полезным инструментом в процессе диагностики станет карта предохранителей. На всех современных авто она располагается непосредственно на крышке предохранительного блока.

Существует несколько основных методов проверки:

• визуальный;
• способ замены;
• мультиметром.

Наиболее простым считается способ путём замены. Нужно лишь на место потенциально неисправного устройства установить новый предохранитель. Но справедливо считать эту методику идентичной визуальному осмотру. Ведь по внешним аспектам проще определять, чем менять подряд каждый из расположенных в блоке предохранителей.

Визуальная проверка

Начнём с того, как понять, сгорел ли в машине предохранитель, отталкиваясь сугубо от внешнего вида элемента. Этот метод считают самым верным, поскольку визуально многим довольно легко убедиться в том, что произошёл обрыв легкоплавкого компонента.

Для проверки потребуется извлечь элемент, подвести к свету и внимательно на него посмотреть. Опытному автомобилисту не составит труда узнать и понять, сгорел предохранитель в его машине или нет. Новички понимают это не сразу, что вызывает несколько больше вопросов касательно того, как получить точный ответ.

Изношенный предохранитель идентифицировать не сложно. Это проявляется в виде оборванной проволоки (легкоплавкий сплав) или обгорелых следов. Подобные симптомы указывают на то, что электроцепь разорвалась, и предохранитель нуждается в замене.

Подобный метод проверки актуален для тех предохранителей, которые изготавливаются на основе стекла или прозрачного пластика. Таких в легковых автомобилях большинство.

Но у способа есть также существенный недостаток. Проверка выполняется человеком, без применения каких-либо приборов. В некоторых случаях, особенно у новичков, визуальный осмотр не даёт 100% гарантии правильного диагноза. Потому намного правильнее и эффективнее проверять предохранители, используя мультиметры.

Проверка мультиметром

Это отличный способ, как можно определить в машине сгоревший предохранитель. Подобным методом вычислять может каждый, поскольку ничего особо сложного в процедуре нет. Единственным условием является наличие мультиметра. Можно проверить также и обычным тестером, но мультиметром в дальнейшем удаётся решить ряд других вопросов. Это более универсальный прибор. Имея в руках автомобильный мультиметр, следует детальнее разобраться в том, как самостоятельно проверить потенциально перегоревший предохранитель.

С помощью такого устройства выполняется проверка 2 методами:

• по напряжению;
• по сопротивлению.

Начнём с методики, которая предусматривает проверку состояния по напряжению. Здесь требуется выполнить следующие процедуры:

• включить измерительный прибор в режиме проверки напряжения;
• включить электроцепь машины, где имеются проблемы;
• проверить параметры напряжения на одном выводе защитного элемента, а затем на втором;
• если напряжения на одном из выводов нет, устройство сгорело, и его требуется заменить.

Способ предельно простой, за что и ценится автомобилистами. Достаточно буквально пары минут, чтобы убедиться в работоспособности предохранителя или подтвердить факт его выхода из строя.

Но в определённых ситуациях проверять по напряжению не очень легко. В основном это касается предохранителей, отвечающих за работу клаксона и дверного замка. Тут на помощь приходит альтернативный метод.

Если по каким-то причинам проверка по напряжению вам не подходит, воспользуйтесь способом диагностики по сопротивлению.

• мультиметр переключается в режим измерения Ом. Это единицы сопротивления;
• выводы измерительного прибора соединяются с выводами предохранителя;
• если на экране ноль, элемент вышел из строя и нуждается в замене.

И тут ничего сложного нет, потому с поставленной задачей легко справится даже начинающий автомобилист, который лишь недавно приступил к самостоятельной эксплуатации транспортного средства.

Фактически для проверки нужно только немного свободного времени и хороший мультиметр с соответствующими режимами измерения. Купить прибор не сложно, зато его возможности огромные в плане самостоятельной диагностики автомобиля.

Советы по выбору качественного предохранителя для автомобиля

Рекомендуется выбирать предохранители для автомобиля с учетом следующих рекомендаций:

покупать продукцию знакомых брендов, в качестве которых уверены;
такой же подход соблюдайте при выборе места покупки, чтобы продавец всегда предлагал оригинальную продукцию, а не внешне похожие детали неизвестного происхождения;
обращайте внимание на толщину или ширину легкоплавкой вставки, одинаковые для всех номиналов – подделка;
если, несмотря на все признаки, появились сомнения в качестве предохранителей, испытайте один из них коротким замыканием, подключив к аккумулятору (он должен в кратчайший срок сгореть).

Предохранитель не должен обладать большим сопротивлением, вызывать чрезмерную потерю мощности и создавать помехи работе оборудования. В то же время для надежного выполнения защитных функций вставка не должна быть массивной, чтобы успеть отключить нагрузку от источника питания за короткий интервал времени.

Перечисленные параметры противоречат друг другу, и приемлемое соотношение достигнуто в продукции брендов, давно присутствующих на рынке. Постоянно держите в автомобиле запас предохранителей различных номиналов.

Описание

Протектор серии BR термальный прибор ответа температуры автоматический и температура, настоящее двойное защитное оборудование также. Когда жара произведенная увеличивая температурой от защищенных приборов передаст элементу двух-металла, и достижению значения температуры запланированного движения, элемент двух-металла двинет немедленно так как контакт будет переключен и цепь будет отрезана. Когда температура уменьшит к расклассифицированному значению температуры переместит, биметаллический элемент возвратит в свое начальное состояние, двигая контакт будет закрыт и цепь будет дальше.

Протекторы серии BR термальные соединены сразу последовательно в основной цепи различных моторов которые под 0.5hp, трансформаторами, выпрямителями тока, электротермическими приборами которые под 1KW и etc, как защищая оборудование.

По мере того как датчик переключателя температуры, его можно приложить к управляемой схеме различных приборов. Усиливать продукт случая может вытерпеть давление причиненное пластиковым моделированием. Его можно приложить во встроенной установке в пластмасс-закрытые моторы.

Это автоматический перевод. (просмотреть оригинал на английском языке)

Стоит помнить перед работой

Нужно помнить — что предохранители стоят в электрической цепи, поэтому нужно соблюдать меры предосторожности:

• Автомобиль должен быть «заглушен»
• Зажигание нужно выключить
• Аккумулятор должен быть установлен и клеммы должны быть накинуты, иначе не будет «питание» электрической цепи
• Не перемыкайте контакты одного предохранителя с другим, мультиметром.

Что хочется добавить в заключении, ребята – два первых метода доступны всем, то есть банально вытащить и посмотреть, а вот третий с тестером … купите его, реально полезная вещь в автомобиле, если решили постигать его сами, просто не заменим!

Сейчас смотрим подробное, но полезное видео.

Надеюсь вам помог, искренне ваш АВТОБЛОГГЕР.

(10 голосов, средний: 4,90 из 5)

Похожие новости

Как проверить генератор на машине, не снимая. Мультиметром и без.

Обгонная муфта генератора. Что это такое и для чего нужна. Важны.

Что такое OBD2 и причем тут ELM327? Как ими пользоваться в машин.

Электрический плавкий предохранитель

— это радиокомпонент, выполняющий защитную функцию. Предохранитель защищает электрическую цепь и её элементы от перегрева и возгорания при протекании сверх допустимой силы тока.

Каждый плавкий предохранитель имеет внутри себя проводок определенного диаметра. Через этот проводок течет электрический ток по всей цепи. Если каким-то образом в цепи возникает большая сила тока, то этот проводок просто-напросто сгорает. Чем тоньше провод, тем на меньшую силу тока рассчитан предохранитель.

Как проверить предохранитель мультиметром

Итак, вот наш пациент. Первым делом, мы можем уже визуально увидеть, что тонкий проводок предохранителя целый. Но в некоторых случаях это все равно ни о чем не говорит, так как проводок может сгореть прямо у самого края предохранителя.

Для точного определения работоспособности предохранителя, мы будем использовать мультиметр. Ставим его крутилку на значок прозвонки

и прикладываем щупы к предохранителю

В результате мультиметр выдает нам сопротивление 0 Ом и звуковой сигнал “пиииииииип”. Это означает, что предохранитель целый.

Сгоревший предохранитель покажет нам на мультиметре единичку

Сопротивление бесконечно большое, никакого звукового сигнала типа “пиииииииииииииип” мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

Как проверить предохранитель с помощью батарейки и лампочки

Если у вас нет мультиметра, то этот способ будет более предпочтительней. Для этого нам понадобится батарейка и маломощная лампочка накаливания. Батарейка и лампочка должны подходить к друг другу. Если у вас батарейка на 1,5 Вольта, то и лампочка тоже должна быть на 1,5 Вольта. Смотрим рисунки:

В первом случае у нас предохранитель в обрыве, следовательно, лампочка не горит. Во втором случае предохранитель оказался целым. В этом случае лампочка уже будет гореть.

Как проверить предохранитель с помощью батарейки и языка

Если у вас нет лампочки, то здесь индикатором целостности предохранителя будет служить ваш язык. Для этого достаточно собрать вот такую схему

Если предохранитель целый, то кончик языка будет пощипывать. Если же сгоревший, то вы ничего не почувствуете.

Заключение

Некоторые умельцы восстанавливают предохранители припаяв новый провод. Но… это чревато конечно же последствиями. Провод может быть и толще, и тоньше, и может выгореть в самый неподходящий момент или наоборот, когда вся аппаратура, защищаемая предохранителем, будет уже гореть ярким пламенем.

Поэтому, в таких ситуациях проще купить сразу готовый набор предохранителей и не заниматься самодеятельностью. Я находил на Алиэкспрессе вот такой неплохой набор

Стоит помнить перед работой

Нужно помнить — что предохранители стоят в электрической цепи, поэтому нужно соблюдать меры предосторожности:

• Автомобиль должен быть «заглушен»
• Зажигание нужно выключить
• Аккумулятор должен быть установлен и клеммы должны быть накинуты, иначе не будет «питание» электрической цепи
• Не перемыкайте контакты одного предохранителя с другим, мультиметром.

Что хочется добавить в заключении, ребята – два первых метода доступны всем, то есть банально вытащить и посмотреть, а вот третий с тестером … купите его, реально полезная вещь в автомобиле, если решили постигать его сами, просто не заменим!

Сейчас смотрим подробное, но полезное видео.

Надеюсь вам помог, искренне ваш АВТОБЛОГГЕР.

(10 голосов, средний: 4,90 из 5)

Похожие новости

Как проверить генератор на машине, не снимая. Мультиметром и без.

Обгонная муфта генератора. Что это такое и для чего нужна. Важны.

Что такое OBD2 и причем тут ELM327? Как ими пользоваться в машин.

Электрический плавкий предохранитель

— это радиокомпонент, выполняющий защитную функцию. Предохранитель защищает электрическую цепь и её элементы от перегрева и возгорания при протекании сверх допустимой силы тока.

Каждый плавкий предохранитель имеет внутри себя проводок определенного диаметра. Через этот проводок течет электрический ток по всей цепи. Если каким-то образом в цепи возникает большая сила тока, то этот проводок просто-напросто сгорает. Чем тоньше провод, тем на меньшую силу тока рассчитан предохранитель.

Как проверить предохранитель мультиметром

Итак, вот наш пациент. Первым делом, мы можем уже визуально увидеть, что тонкий проводок предохранителя целый. Но в некоторых случаях это все равно ни о чем не говорит, так как проводок может сгореть прямо у самого края предохранителя.

Для точного определения работоспособности предохранителя, мы будем использовать мультиметр. Ставим его крутилку на значок прозвонки

и прикладываем щупы к предохранителю

В результате мультиметр выдает нам сопротивление 0 Ом и звуковой сигнал “пиииииииип”. Это означает, что предохранитель целый.

Сгоревший предохранитель покажет нам на мультиметре единичку

Сопротивление бесконечно большое, никакого звукового сигнала типа “пиииииииииииииип” мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

Как проверить предохранитель с помощью батарейки и лампочки

Если у вас нет мультиметра, то этот способ будет более предпочтительней. Для этого нам понадобится батарейка и маломощная лампочка накаливания. Батарейка и лампочка должны подходить к друг другу. Если у вас батарейка на 1,5 Вольта, то и лампочка тоже должна быть на 1,5 Вольта. Смотрим рисунки:

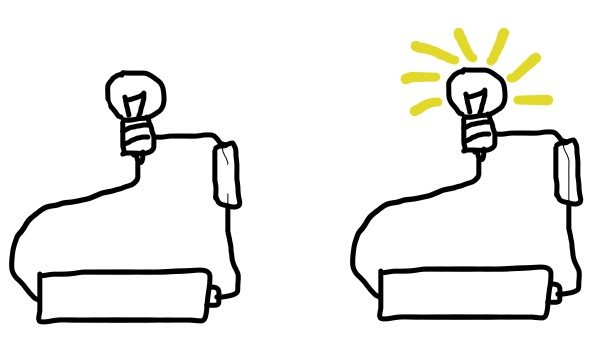

В первом случае у нас предохранитель в обрыве, следовательно, лампочка не горит. Во втором случае предохранитель оказался целым. В этом случае лампочка уже будет гореть.

Как проверить предохранитель с помощью батарейки и языка

Если у вас нет лампочки, то здесь индикатором целостности предохранителя будет служить ваш язык. Для этого достаточно собрать вот такую схему

Если предохранитель целый, то кончик языка будет пощипывать. Если же сгоревший, то вы ничего не почувствуете.

Заключение

Некоторые умельцы восстанавливают предохранители припаяв новый провод. Но… это чревато конечно же последствиями. Провод может быть и толще, и тоньше, и может выгореть в самый неподходящий момент или наоборот, когда вся аппаратура, защищаемая предохранителем, будет уже гореть ярким пламенем.

Поэтому, в таких ситуациях проще купить сразу готовый набор предохранителей и не заниматься самодеятельностью. Я находил на Алиэкспрессе вот такой неплохой набор

Расположение и схема БП

Расположение предохранителей ВАЗ 2107 с карбюратором или инжектором одинаково. Монтажный блок с плавкими вставками находится в моторном отсеке с правой стороны по ходу движения автомобиля. Блоки предохранителей изготавливались в двух вариантах, старого и нового образца, и их выбор также не зависит от системы питания машины.

Описание электрооборудования карбюраторного и инжекторного двигателя несколько отличается. Это связано с тем, что работой инжектора управляет бортовой компьютер.

Старого образца

Монтажные блоки старого образца включают в себя 17 предохранителей и 6 электромагнитных реле. Количество последних может быть другим, это зависит от комплектации автомобиля. Плавкие вставки установлены в один ряд, имеют цилиндрическую форму, удерживаются подпружиненными контактами. Такое соединение ненадёжное, так как прохождение больших токов через предохранитель приводит к нагреву плавких вставок и пружинных контактов. В такой ситуации происходит деформация контактных ножек, поэтому приходится периодически вынимать защитные элементы, чтобы подогнуть или почистить окислившийся контакт.

Плавкие вставки, электромагнитные реле и другие компоненты установлены на двух печатных платах, которые расположены одна над другой и соединены перемычками. Такую конструкцию назвать удачной нельзя, так как это затрудняет выполнение ремонта БП. Сложности могут быть, если понадобится разъединить платы, что под силу не всем водителям. Такая необходимость появляется, к примеру, при перегорании дорожки печатной платы. Неполадка возникает, если неправильно поменять перегоревший плавкий элемент и установить предохранитель, рассчитанный на больший ток.

Блок предохранителей ВАЗ 2107

Жгуты проводов подключают к БП через разъёмы. Для того чтобы не ошибиться при подключении, они имеют разные цвета. Задняя часть БП выступает в вещевой ящик, где подключают разъёмы щитка приборов, заднего жгута проводов.

Схему предохранителей ВАЗ 2107 можно посмотреть на рисунке ниже.

Схема блока предохранителей

Нижняя часть БП находится в моторном отсеке, где также имеются разноцветные разъёмы. Для изготовления корпуса БП используют пластическую массу. Его крышка прозрачная и имеет обозначение мест установки реле и предохранителей, их номинальный ток.

Нового образца

В блоке предохранителей нового образца плавкие вставки стали ножевыми, что повышает надёжность БП. Если в старой конфигурации предохранители были расположены в один ряд, то теперь они установлены в два ряда. Внутри корпуса блока нового образца теперь только одна печатная плата, извлекать и ремонтировать которую стало проще.

Блок новой конструкции

Количество плавких вставок, как и в старом блоке, 17 штук. Электромагнитных реле может быть также установлено 6, но в большинстве конструкций блоков с предохранителями используют всего 4 штуки. Вместо остальных реле, применяют перемычки.

Ниже представлено видео пользователя UidTrim о распиновке предохранителей.

Расшифровка

Рассмотрим более подробно назначение и номинал плавких вставок для блоков предохранителей ВАЗ 2107 двух конструкций. Для устройств старого образца они предохранители обозначены цифрами от 1 до 17, а для нового — символами от F1 до F17.

Отдельного защитного элемента в монтажном блоке автомобиля ВАЗ 2107, который отвечает за магнитолу, нет. Чаще всего её подключают к часам или прикуривателю.

Ниже представлена расшифровка реле в мон­тажном блоке ВАЗ 2107.

Инжектор

Электросхема моделей с инжектором имеет дополнительный блок плавких вставок и реле, который устанавливают в салоне машины под вещевым ящиком со стороны пассажира.

Распиновка этого блока будет такова:

1. F1 обеспечивает работоспособность основного реле автомобиля, его номинальный ток равен 7,5 А.
2. F2 отвечает за работу электронного блока управления двигателем, ток равен 7,5 А.
3. F3 рассчитан на ток силой 15 А, обеспечивает работоспособность электродвигателя топливного насоса.

Там же установлены три электромагнитных реле:

• К1 — главное реле;
• К2 — реле, которое включает электрический топливный насос;
• К3 — реле, включающее электродвигатель вентилятора в системе охлаждения силового агрегата.

Как определить годность предохранителя

Процесс определения дальнейшей пригодности к работе детали следующий:

мультиметр

1. Необходимо взять мультиметр и настроить прибор на измерение силы тока и напряжения.
2. Если деталь повреждена, то нужна другая на замену. По ценовой характеристике обычно данные вещи недорого стоят. В настоящее время не составить трудности приобрести этот элемент, как в магазине, так и заказать по интернету. Единственный нюанс, необходимо уточнить наименование модели.
3. Замена производится в обратной последовательности по отношению к снятию.

В большинстве случаев при прекращении работы стирального агрегата наибольшая вероятность отдается поломке предохранителя.

Совет: при отсутствии в быту мультиметра, можно воспользоваться иным способом, а именно преподнести на свет прозрачную колбочку и рассмотреть наличие в ней тонкой проволочки, если она целая, то предохранитель работоспособен, а если порвана, то это значит, что элемент пришел в негодность.

Дополнительные рекомендации

Перечень деловых советов:

1. Если стиральная машина не так давно приобретена у технического оборудования не закончился гарантийный срок, то не нужно выполнять самостоятельные действия по ремонту, лучшим решением будет обращение в торговую точку, откуда была реализована машина.
2. При отсутствии навыков по ремонту электрической части не стоит экспериментировать, пусть мастера займутся решением этого вопроса.
3. При решении самостоятельно провести ремонтные работы стоит внимательно изучить инструктивный материал производителя.
4. Нельзя допускать к ремонту детей, у них нет знаний элементарной электротехники.

При возникновении каких-либо сомнений следует обратиться в ремонтную мастерскую или вызвать специалиста на дом. В сервисных мастерских обычно имеются в наличии все запчасти, в их числе и предохранители в ассортименте. На выполненные работы предоставляется гарантия.

О безопасности

Перед тем как заменить, или разобрать электрическую часть стиральной машины не нужно забывать и о собственной безопасности. Показатель силы тока в 0,1 ампер и более смертелен для человека.

Поэтому следует выполнять следующие меры:

1. Обесточить техническое устройство.
2. Работу производить в резиновых перчатках и желательно на диэлектрическом коврике. Это необходимо в случае, если в электросхеме осталось остаточное напряжение.
3. Во время работы не соприкасаться с водой. Всем известно, что вода отличный проводник.
4. Поверить все инструменты на наличие трещин, сколов и наклепов металла, чтобы не получить травму.

Как и любую иную работу, разборку электрической схемы и замену предохранителя следует проводить вдвоем.

Проверка реле мультиметром

Главным «симптомом» проблемы с реле является перезаряд или слабый заряд аккумулятора, в результате чего-либо взорвется батарея, либо машина не сможет завестись. Усомниться в работе реле также можно во время диагностики подключенного с его помощью оборудования.

Наконец, косвенным признаком потенциальных неполадок служит наружный налет и уменьшение уровня электролитов, которые в процессе кипения расплескиваются, оставляя характерные следы на кузове и элементах двигателя.

В современных моделях устройство помещается в монтажные блоки, в редких случаях – устанавливается как отдельный прибор, хотя принципы проверки будут одинаковыми в обоих случаях:

1. Питание на управляющей паре. При включении автомобильного оборудования, питающегося с помощью реле, раздается характерный щелчок, сигнализирующий об активации устройства. Если щелчка не слышно, в первую очередь проверяется наличие тока на управляющей группе, для чего применяют простую контрольную лампу или мультиметр. Последний в данном случае предпочтительнее, так как он может уловить крайне низкое напряжение, не замеченное лампой. Для проведения замеров нередко требуется лишь немного вытащить реле из гнезда, коснуться одним щупом тестера любого контакта управляющей группы, а другим – кузовного металла. Отсутствие напряжения говорит о том, что реле не получает тока. Для стабильного функционирования помещенного в корпус реле магнита необходима также «масса», то есть хороший контакт с кузовом. Она проверяется аналогичным образом – путем установки одного щупа на клемму аккумулятора со знаком «плюс», а другого – в разъем монтажного блока.
2. Питание на силовой паре. Когда реле издает щелчки, контакты и сам магнит полностью работоспособны, а, значит, следует удостовериться в наличии тока на этой категории контактов. Один из них всегда находится под напряжением, тогда как на второй оно поступает только после включения реле. Предварительно отключив все элементы, получающие ток от реле, надо найти именно имеющий постоянный ток контакт по аналогии с предыдущим пунктом – с помощью вставки одного щупа тестера в разъем монтажного блока, а второго – к кузову. Если реле функционирует, но напряжение получает только один силовой контакт, следовательно, контактная группа не пропускает ток, виной чему может быть обгорание контактов перемычки. В таком случае лучшим решением будет замена реле на новое. В том случае, когда ни один контакт не покажет напряжения, можно быть уверенным в повреждении силовой линии. Если же один из контактов показывает наличие напряжения, то после включения реле оно должно быть и на втором.
3. Обмотка. На работоспособность реле напрямую влияет состояние обмотки, проверка которой заключается в измерении сопротивления катушки. Обмоткой называют комбинацию катушки индуктивности с намотанной на нее по спирали проволокой. Она имеет свое конкретное сопротивление, рассчитываемое с помощью закону Ома и находящееся в диапазоне 10 – 100 Ом.

Диагностика обмотки нужна затем, чтобы удостовериться в ее целостности и осуществляется следующим образом:

• мультиметр устанавливают в режиме прозвона сопротивлений, когда на панели появляется значок ?, а диапазон ограничивается на уровне 2 кОм;
• один измерительный щуп подсоединяют к гнезду, а второй – к разъему СОМ, после чего касаются выводов реле.

Сопротивление катушки определяется по отклонению стрелки, а диагностика сопротивления контактных групп сначала проводится в автономном режиме, а затем во время подачи напряжения на катушку..

Физический осмотр

НА данный момент, все предохранители делаются с прозрачным пластиковым корпусом, то есть «нить» которая располагается внутри – видна не вооруженным глазом. Если предохранитель перегорел, просто вытаскиваем его из разъема и проверяем, это «визуальный метод»!

Почему он сложный и не всегда применяется — да потому что предохранителей в современных авто, десятки (может доходить до 30 — 40), причем — чем круче авто, тем их больше. И выяснить какой сгорел, визуально нереально!

Они установлены в гнезда и видно только заднюю часть. Тут нужно сочетать схему (первый метод) и физический осмотр. Но есть гораздо более быстрый и достаточно легкий метод проверки, используем мультиметр если он есть.
