Развал-схождение своими руками: пошаговая инструкция

Где сделать смазку болтов сход-развала в Москве?

Чтобы избежать такой перспективы, нужно как можно раньше начинать профилактику болтов регулировки сход-развала. Мы рекомендуем делать проверку болтов на закисание раз в год, при достижении автомобилем пробега 40 — 60 тыс.км. Официальные дилеры данную услугу игнорируют, экономя собственные средства и перекладывая проблему на плечи автовладельца. Апеллируя тем, что смазка регулировочных болтов не прописана в регламентных работах, рекомендованных автопроизводителем. Проблема возникает из-за дорожных реагентов, применяемых в России и часто меняющихся погодных условиях. Помните, что профилактика всегда лучше, чем ремонт!

Процесс обслуживания болтов достаточно простой, но требует определенного опыта, оборудования и расходных материалов. Лучше доверить эти работы специалистам Митсубиси Клуб! Во время смазки болтов развала наши специалисты снимают (если это еще возможно) регулировочные болты, производят их тщательный осмотр, чистят от ржавчины и окалины. Далее обрабатывают регулировочные болты и втулки сайлентблоков специальной грязеотталкивающей смазкой и устанавливают все в обратном порядке.

Внимание! После профилактики всех регулировочных болтов передней и задней подвески (где это необходимо), в обязательном порядке необходимо сделать сход-развал, согласно рекомендациям завода изготовителя

Настройка схождения

Условия такие же, как и в случае с предыдущей регулировкой. Что касается необходимого инструмента, то понадобится мел и телескопическая линейка. Теперь пометки нужно делать не снаружи, а внутри колеса, практически вплотную к колесным дискам. Затем линейка прикладывается двумя концами к меткам. Далее указатель совмещается с нулем на шкале линейки и фиксируется. После автомобиль прокатывают чуть вперед до момента, пока линейка не сместится назад.

Измерения покажут, насколько необходимо настраивать рулевые тяги. Если цифры между колесами стали меньше, то тяги укорачивают. Если разница увеличилась, значит, они удлиняются. Для регулировки длины тяг имеется специальная муфта.

Технология регулировки развал схождения

Регулировка происходит в два этапа. Сначала необходимо выполнить установку угла развала, а затем заняться регулировкой схождения.

Установка угла развала

Чтобы выставить угол развала своими руками необходимо установить машину на ровную площадку (желательно со смотровой ямой), подготовить такие аксессуары, как линейка, шнур-отвес и мел.

Технология регулировки развала колес выглядит следующим образом.

1. Сначала колеса выставляются в строго прямолинейном направлении.
2. На верхней и нижней части покрышки делаются мелом две отметки.
3. К крылу автомобиля прикладывается шнур-отвес, который должен неподвижно свешиваться параллельно плоскости колеса.
4. Теперь необходимо выполнить измерение расстояния от шнура до обода диска. Разница в измерении не должно превышать 3 мм.
5. Следующим действием будет перемещение автомобиля вперед с целью поворота меток на угол 90 градусов. После этого процедура измерения повторяется. Это позволит получить более точные среднеарифметические значения.
6. Для регулировки развала необходимо снять колесо, отпустить болты крепления поворотного кулака и амортизаторной стойки.
7. Теперь в зависимости от данных измерений необходимо сдвинуть поворотный кулак внутрь или наружу.
8. После этого болты закручиваются, колесо устанавливается на место и проводится контрольный замер.

Благодаря таким действиям удастся добиться правильного развала колеса. Для заднеприводных машин допускается погрешности в пределах +1…+3 мм, а для переднеприводных авто этот показатель ограничивается диапазоном -1…+1 мм.

Установка схождения колес

Для регулировки показателя угла схождения требуется телескопическая линейка. Обязательным условием будет наличие ровной поверхности и прямонаправленное положение колес.

1. Работа начинается с установки мелом меток в виде точек на внутренней стороне обеих покрышек (спереди), вплотную к диску.
2. Телескопическую линейку устанавливают таким образом, чтобы концы ее касались точек на шинах, но при этом измерительный инструмент не задевал деталей машины. В таком положении линейка фиксируется и делается замер.
3. После этого автомобиль откатывается вперед так, чтобы телескопическое устройство сместилось назад, не задев никаких элементов подвески.
4. Теперь осталось проверить полученные показания и сравнить их с замером в передней части.
5. Если расстояние между шинами уменьшилось, следует укоротить рулевые тяги. При увеличении расстояния необходимо удлинить тяги. Для регулировки следует предварительно отпустить контргайки, расположенные возле рулевых наконечников. После установки угла схождения не забудьте закрутить гайки.

Проведение простых регулировочных действий своими руками позволит приблизительно выставить развал схождение в домашних условиях. Если после установки колес автомобиль во время движения тянет в одну из сторон, наблюдается плохой «накат», на глазах изнашивается внешняя или внутренняя сторона резины, следует обратиться на станцию техобслуживания для проведения более точных регулировок.

Артикул: 2101-2904225 , артикулы доп.: 21010290422500

Код для заказа: 007736

• С этим товаром покупают
• показать еще

Легковые автомобили / ВАЗ / ВАЗ-21021 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2102-4/podveska_perednyaya-144/#part7727″>Шайба регулировочная 0,5 ммПодвеска / Подвеска передняя

• Легковые автомобили / ВАЗ / ВАЗ-21041 чертеж
• » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2104-5/podveska_perednyaya-115/#part14710″>Шайба регулировочная 0,5 ммПодвеска / Подвеска передняя
• Легковые автомобили / ВАЗ / ВАЗ-21061 чертеж
• » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2106-7/podveska_perednyaya-124/#part21019″>Шайба регулировочная 0,5 ммПодвеска / Подвеска передняя
• Легковые автомобили / ВАЗ / ВАЗ-2120 «Надежда»1 чертеж
• » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2120__nadejda_-245/rychagi_verhnie-127/#part56765″>Шайба регулировочная 0,5 ммПодвеска / Рычаги верхние
• Легковые автомобили / ВАЗ / ВАЗ-21311 чертеж
• » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2131-73/rychagi_verhnie-203/#part64733″>Шайба регулировочная 0,5 ммПодвеска / Рычаги верхние
• Легковые автомобили / ВАЗ / ВАЗ-212131 чертеж

Человеческий фактор

Важно помнить, что главенствующая роль в процессе настройки заключается не в стенде, а мастере, который оказывает услугу. Зачастую автовладелец не знает точно, кто будет регулировать – опытный специалист или начинающий мастер, толком не знающий, что это такое — сход развал

А ведь таких людей, обслуживающих стенд, много. Именно на компьютерных стендах часто работают люди, далекие от знаний теории об углах. Если почитать форумы, то видно, что некоторые автомобилисты ездят регулировать углы на стенд не один раз

Зачастую автовладелец не знает точно, кто будет регулировать – опытный специалист или начинающий мастер, толком не знающий, что это такое — сход развал. А ведь таких людей, обслуживающих стенд, много. Именно на компьютерных стендах часто работают люди, далекие от знаний теории об углах. Если почитать форумы, то видно, что некоторые автомобилисты ездят регулировать углы на стенд не один раз.

Что касается лазерных, то на них работают чаще всего люди, имеющие большой опыт. Чаще такие люди работают сами на себя. Они не могут приобрести дорогой современный компьютерный стенд, но сумеют на старой технике сделать регулировку точнее.

Да и большую часть времени в процессе занимает не сама настройка, а отворачивание закисшего крепежа.

Где сделать сход-развал, каждый волен выбирать самостоятельно, но ситуация на этом рынке сегодня именно такая. Поэтому лучше отдать предпочтение лазерному оборудованию.

Основные регулировки

Если развал колес отрегулирован неверно с одной стороны, то при движении автомобиль будет уносить вбок. Во время прямолинейного движения снимите руки с руля и проследите, куда будет «тянуть» машину. Но перед этим обязательно удостоверьтесь в том, что в шинах одинаковое нормальное давление. В случае наличия неполадок нужно делать развал-схождение своими руками на ВАЗ-2107.

Схождение означает, как расположены относительно друг друга находятся передние колеса при движении по дороге. Но при регулировке проводится замер угла относительно нормального положения. На семерках угол схождения положительный, для переднеприводных моделей он должен быть отрицательным. Это необходимо, чтобы после трогания с места и во время езды передние колеса становились ровно.

Если неправильно выставить развал-схождение колес своими руками, ВАЗ-2107 будет очень быстро «кушать» покрышки

Поэтому следить за углами установок передних колес крайне важно, ведь стоимость самой дешевой покрышки примерно 2000 рублей. А процедура проведения регулировки занимает по времени не более часа

После успешного проведения ремонта вы получите идеальное состояние автомобиля. Машина будет ездить ровно, в сторону больше не будет тянуть, что увеличит безопасность и удобство.

Регулировка углов

Следует понимать, что произвести диагностические и регулировочные работы возможно только на специальном диагностическом стенде, так как особенно на современных автомобилях допуски определяются в минутах и имеют диапазон не более половины градуса, что определить на глазок практически нереально.

На данный момент существует несколько типов диагностических стендов:

• световые;
• лазерные;
• компьютерные.

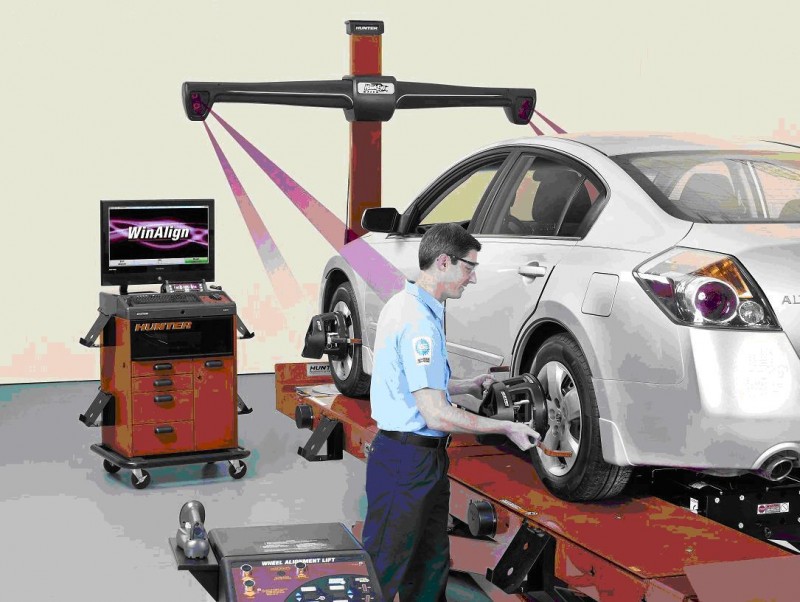

Наиболее точными являются компьютерные стенды, имеющие четыре диагностические считывающие головки, устанавливаемые на каждое колесо, донные которых выводятся на монитор и показывают полную реальную картину положения всех четырех колес

Особенно это важно для диагностики автомобилей с полностью независимой подвеской, у которых на задней оси расположены узлы регулировки схождения и развала

Нередко именно на таких стендах легко определяется перекос поперечных осей и деформация задней балки или чулка моста, что сделать на световом или лазерном стенде весьма затруднительно, а определить осевой перекос автомобиля практически невозможно.

Стоит отметить, что регулировка производится только на технически исправном автомобиле, ходовая часть которого не имеет каких-либо люфтов. Давление в шинах обязательно должно быть установлено в соответствии с техническими требованиями завода изготовителя.

Параметры развал-схождения

Castor – угол, образованный вертикальной линией от точки соприкосновения колеса с дорожным покрытием и линией, соединяющей центры шаровых шарниров. Необходим для самостоятельного выравнивания колес при движении. Кроме того, для того, чтобы не утратить сцепление с дорогой во время поворота, колесо незначительно наклоняется в ту же сторону. Это достигается с помощью правильно отрегулированного кастора. В норме находится в диапазоне от трех до восьми градусов.

KPI – угол, образованный линией, соединяющей центры шарниров и линией перпендикулярной оси вращения самих колес. Необходим для самовыравнивания колес за счет веса транспортного средства. В норме должен быть в пределах 9-12 градусов.

Partial Toe – угол, образованный между линией, проходящей через центр колеса и продольной осью транспортного средства.

Все параметры тесно взаимосвязаны между собой, для полного баланса и безопасности все углы должны соответствовать норме.

Возможны нюансы

Всё вышесказанное можно отнести и к автомобилям с другим типом подвески. Тем не менее, в зависимости от особенностей конструкции ряда элементов, могут быть и существенные отличия. Например:

• Автомобили, где вместо реечного привода установлены редуктор и рулевая трапеция, требуют особого внимания к состоянию втулок и шарнира маятника. Их износ оказывает влияние на регулировку, а выявить его часто можно только при определённом положении деталей.
• На машинах со шкворневой подвеской при регулировке развала, производимого вращением эксцентрика, изменяется и кастер. Его также придётся контролировать.
• У некоторых моделей автомобилей предусмотрена регулировка схождения не только передних, но и задних колёс. В большинстве случаев этот параметр изменяется при вращении соединительной муфты, установленной на соединяющие задние колёса поперечной тяге.
• Если на машине имеется полный привод и установлен неразрезной передний мост, то регулировка развала конструкцией не предусмотрена.

Выполнить работу качественно вы сможете, только зная все эти особенности.

Вас заинтересует эта статья — Ремонт рулевой рейки своими руками автомобиля ВАЗ2114

Дело мастера боится

Разумеется, ваша задача значительно упростится, если вы всё же решитесь потратиться на покупку профессионального оборудования. Не обязательно приобретать сложный стенд с лазерными датчиками и обрабатывающим информацию компьютерным терминалом, подключённым к базе данных, в которой содержатся все необходимые параметры на сотни моделей машин.

Вполне достаточно и относительно недорогого оптического стенда. Отечественный вариант подобного устройства, СКО-1М, можно найти в магазинах по вполне приемлемой, в пределах 60 000 руб., цене. За бывший в употреблении просят и того меньше.

Но тут уж каждый должен решать для себя сам, оправдывает себя такое вложение средств или всё же выгоднее, когда возникнет необходимость, отправляться на станцию технического обслуживания.

Выполнить сход-развал своими руками непросто. То, что выглядит лёгким на словах, на практике требует серьёзных затрат физических и нервных сил. Рассчитывать, что всё получится с первого раза, не стоит. Придётся набраться терпения. Помните, что самое совершенное оборудование для сход-развала не сделает из вас опытного специалиста. Зато в руках мастера даже обычная линейка ПСК-ЛГ способна творить чудеса!

Основные параметры для установки колес

Если автомобилисту необходимо сделать развал схождение колес своими руками, сначала необходимо определить те соединения в подвеске, которые влияют на изменение ориентации покрышек. Многие работы по замене деталей подвески предполагают последующую настройку развала схождения. Например, замена шаровой опоры, рулевых тяг и наконечников, амортизатора не обходится хотя бы без простой проверки основных размеров. Тогда удастся сохранить шины до следующего посещения СТО.

Не стоит заниматься установкой углов колес, если в подвеске автомобиля имеются неисправности. Только после замены всех поврежденных деталей и узлов, можно приступать к регулировке развал схождения.

Показатели развал схождения

Развал и схождение — это два разных параметра.

1. Развалом принято называть угол, соединяющий плоскость вращения колеса и его вертикаль. Положительный развал наблюдается в том случае, когда верхняя часть колеса выступает наружу относительно низа. При отрицательном развале верх направлен внутрь машины.
2. Схождение колес — это угол, который соединяет плоскость вращения колеса и направление его движения. При правильном схождении колеса расположены параллельно или передняя часть колеса несколько повернута внутрь авто.

Важные параметры для управляемых колес

Передняя подвеска имеет ряд отличий вследствие необходимости поворота колес. Здесь имеется несколько дополнительных параметров.

• Важным показателем является продольный угол наклона поворотной оси колеса (кастр). Это угол связывает проекцию на продольную плоскость оси поворота колеса и вертикаль. Правильно отрегулированный кастр отвечает за самопроизвольное выравнивание колес на скорости. Оптимальный показатель продольного угла наклона составляет 6 градусов.
• Поперечный угол наклона соединяет проекцию на вертикаль оси поворота колеса и поперечную плоскость.

Данные параметры обычно не регулируются, они зависят только от исправности деталей ходовой части.

На что он влияет?

Итак, рассмотрим, насколько важно выполнять регулировочные работы, и как развал-схождение влияет на возможности автомобиля в целом

Управление автомобилем во многом зависит именно от отрегулированного, или же наоборот, расходного развала. При правильном положении колес рулить транспортным средством намного легче и удобнее. Если каждое колесо находится в правильном расположении, то машина ведет себя нормально и при управлении не происходит каких-либо несанкционированных изменений направления, руль не выкручивается в сторону.

Безопасность во время управления авто очень зависит именно от того, насколько правильно сделан сход. Также от него зависит устойчивость транспортного средства

А это довольно важно, особенно на больших скоростях и выполнении различных маневров на дороге. Правильный сход колес позволит автомобилю не допускать скольжений и заносов на скользкой трассе, где сцепка колес с покрытием дороги может быть очень плохой

Сход колес очень сильно влияет на расход топлива, а также на износ резины. Дело в том, что при неправильном развале колеса авто, соответственно, расположены неправильно. Таким образом, происходит неравномерный их износ – если одна сторона ее еще целая, то другая стерлась основательно. На такой резине ездить уже не возможно и в результате, испорченную резину можно выбросить.

↑ Угол продольного наклона оси поворота. Что делать если он не соответствует норме?

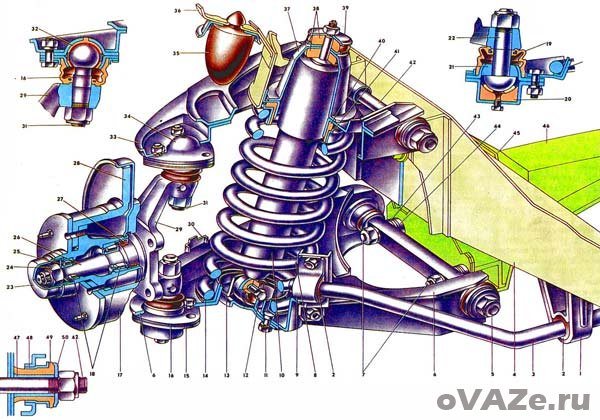

↑ Передняя подвеска:

1. подшипники ступицы переднего колеса;
2. колпак ступицы;
3. регулировочная гайка;
4. шайба;
5. цапфа поворотного кулака;
6. ступица колеса;
7. сальник;
8. тормозной диск;
9. шаровой палец верхней опоры;
10. поворотный кулак;
11. защитный чехол шарового пальца;
12. подшипник верхней опоры;
13. верхний рычаг подвески;
14. корпус подшипника верхней опоры;
15. буфер хода сжатия;
16. кронштейн буфера хода сжатия;
17. опорный стакан амортизатора;
18. подушки крепления амортизатора;
19. шайба подушки;
20. изолирующая прокладка пружины подвески;
21. верхняя опорная чашка пружины подвески;
22. ось верхнего рычага подвески;
23. внутренняя втулка шарнира;
24. наружная втулка шарнира;
25. резиновая втулка шарнира;
26. опорная шайба;
27. регулировочная шайба;
28. дистанционная шайба;
29. кронштейн крепления поперечины к лонжерону кузова;
30. поперечина передней подвески;
31. крепления штанги стабилизатора;
32. подушка штанги стабилизатора;
33. штанга стабилизатора;
34. лонжерон кузова;
35. ось нижнего рычага;
36. нижний рычаг подвески;
37. болты крепления оси нижнего рычага;
38. пружина подвески;
39. обойма крепления штанги стабилизатора;
40. амортизатор;
41. болт крепления амортизатора;
42. гайка крепления кронштейна амортизатора к рычагу подвески;
43. кронштейн крепления амортизатора к нижнему рычагу подвески;
44. нижняя опорная чашка пружины подвески;
45. обойма вкладыша нижней опоры;
46. корпус подшипника нижней опоры;
47. вкладыш обоймы шарового пальца;
48. подшипник нижней опоры;
49. шаровой палец;
50. ограничитель доворота передних колес.

Если при проверке величина угла не соответствует данным, приведенным выше, измените количество регулировочных шайб 27, установленных между осью нижнего рычага и поперечиной.

Углы установки передних колес на УАЗ «Патриот»

Процедуру регулировки схождения колёс проще всего описать на примере известного отечественного внедорожника УАЗ 3163, который имеет название «Патриот».

Для выполнения данной процедуры водители прибегают к следующему алгоритму выравнивания 3 основных параметра:

• Мастер визуально определяет углы установки колес и нужна ли данная операция, либо причина проблемы кроется в чём-то другом. Для этого он при помощи линейки или штангенциркуля замеряет расстояние между краями обода сзади и спереди, а потом сравнивает полученные показатели между собой. Если они отличаются, то колёса имеют неверное схождение.
• Далее при поднятом на подъёмнике авто специалист ослабляет контргайку на сопряжении передних колёс с рулевой тягой и начинает вращать специальный винт, периодически проверяя значение углов.
• Для автомобилей УАЗ «Патриот» угол схождения должен составлять 0°22’±0°07 при эксплуатации снаряженного автомобиля и 0°15’±0°07′, если задействована вся допустимая масса. Схождение дисков во время замеров в идеале должно показывать 3 мм ± 0,9 мм и 2 мм ± 0,9 мм соответственно.

Важно!
Перед тем как начать процедуру, автолюбитель должен быть на 100 % убеждён, что шины не имеют дефектов, грыж, а давление в них одинаково и соответствует нормативным показателям марки. Желательно проверить балансировку дисков и определить, не деформирован ли их металл, так как эти факторы также могут иметь большинство перечисленных выше признаков нарушения движения.

Неравномерный износ покрышек без регулировки схода-развала

Контроль угла развала на передних колесах

Нужно отметить, что углы развала довольно проблематично выставлять самостоятельно, так как имеется немало трудностей. Но проверить, насколько сильно угол отклоняется от нормального положения, можно без особого труда. Для этого нужно действовать по следующему алгоритму:

1. Установите автомобиль на ровной площадке и зафиксируйте его положение, подставив под задние колеса упоры.
2. Сядьте в машину и, вращая руль, добейтесь того, чтобы он стоял ровно. Колеса должны быть параллельны кузову автомобиля.
3. Надавите на амортизаторы 2-3 раза, чтобы подвеска машины заняла нормальное положение. Усилие должно быть примерно 40-50 кг. Операция проводится на всех четырех амортизаторах.
4. Возьмите нитку и зафиксируйте ее на верхней части крыла автомобиля, чтобы она проходила четко через центр колеса. Чтобы добиться вертикального положения, к нижнему концу привяжите грузик. Проводите замер от верхнего и нижнего краев колеса до нитки. Разница значений — это и есть развал колес.

Например, разница — 2 мм. Это означает, что угол развала составляет 20 минут (не градусов). В норме угол должен быть равен 4 градуса и 30 минут. Допустимо отклонение в большую сторону не более чем на 20 минут. Но это в случае, когда машина нагружена массой в 320 кг. Если нет нагрузки, то угол не должен отклоняться более чем на 20 мин. от значения 0 градусов и 5 мин.

Как сделать развал схождение своими руками

Перед тем, как сделать сход развал самому, нужно убедиться в исправности подвески и рулевого управления. Поскольку бессмысленно что-то регулировать, если через несколько дней все опять собьется из-за неполадок в ходовой части

Особенно важно уделить внимание крестовине рулевого вала. Так же важно проверить давление в шинах, оно должно быть оптимальное

В хороших сервисах регулировку делают на специальных стендах, используя современное оборудование, компьютерное вычисление углов. Но можно выполнить сход развал своими руками, без стенда. Для этого понадобится ровная поверхность, которая оснащена ямой или подъемником и набор инструментов:

1. Мел.
2. Линейка или штангенциркуль.
3. Набор ключей.
4. Веревка с отвесом.
5. Телескопическая линейка.

Регулировка развала колес своими руками

Важно чтобы диски были ровные, на согнутых не получится выставить углы точно

Выставляем автомобиль на ровную поверхность, обязательно выравниваем колеса, что бы они смотрели прямо.
Делаем засечки мелом сверху и снизу внешней стороны колеса.
Теперь берем веревку с отвесом и закрепляем ее на крыле так, чтобы она неподвижно свешивалась параллельно плоскости диска и засечек. Для закрепления можно положить груз на нее или закрепить скотчем, изолентой.
Прикладывая линейку или штангенциркуль к ободу сверху и снизу, делаем измерения расстояния от обода до веревки

Важно, во избежание погрешности делать замеры нужно не от покрышки, а от обода.
Для чистоты измерений нужно повернуть колесо так, что бы оно сделало оборот на 90˚. Снова делаем засечки мелом, повторяем замеры.
И опять поворачиваем колесо на 90˚ или на 180˚ от изначального положения, снова делаем замеры

Сильных отличий в замерах быть не должно, в ином случае, у Вас либо проблемы с ходовой частью и регулировка развала схождения колес своими руками тут не поможет. Либо при несильном отклонении 5-7 мм проводиться регулировка. Примерные погрешности должны составлять 1 мм для переднеприводных автомобилей, 1-3 мм для заднеприводных.
Угол развала подбирается под каждую конкретную модель автомобиля и прописан заводом изготовителем.
Снимаем колеса и срываем оба болта крепления кронштейна поворотного кулака.
Двигаем поворотный кулак в нужную сторону, чтобы добиться угла указанного в базе данных по Вашему автомобилю, используя только что сделанные замеры.
Закрепляем кронштейн, ставим колеса на место.

Регулировка схождения колес своими руками

1. Автомобиль устанавливается на ровную площадку, выравниваются передние колеса с задними.
2. Мелом ставим метки на внутренней стороне передних колес вплотную к ободу.
3. Устанавливаем и фиксируем телескопическую линейку так, чтобы ее концы касались меток, но не задевали подвеску и другие детали автомобиля. Подвижную шкалу перемещаем до тех пор, пока 0 не совпадет с неподвижным указателем.
4. Проезжаем на машине до тех пор, пока диски не повернуться на 180˚ или сделают полукруг, линейка должна оказаться на задней стороне колеса. Главное чтобы она ни за что не зацепилась.
5. Смотрим на показатели, передние колеса должны быть направлены друг к другу, а значит расширяться в задней части, нужно подкрутить рулевую тягу ориентируясь на данные представленные заводом изготовителем. Тяга удлиняется, если передняя часть покрышки шире, нежели задняя. А если шире задняя, то ориентируемся по тому, сделать ли ее еще шире или наоборот.

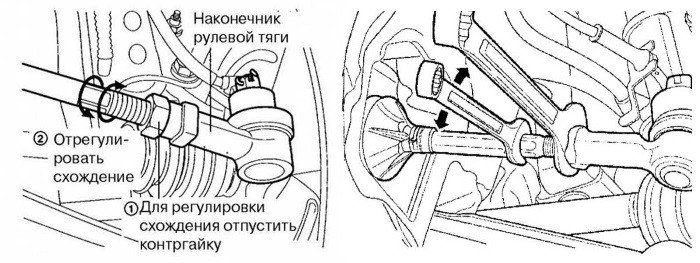

Для регулировки схождения, надо сорвать и ослабить контргайку рулевой тяги. Далее прокрутите рулевую тягу на один оборот и сверьте показания, повторять до тех пор, пока погрешность не станет +-1 мм от оптимального значения. После чего затягивайте контргайку обратно.

Важно следить за пыльником, если он начинает скручиваться, то нужно ослабить муфту на нем и затянуть после завершения регулировки. Таким образом, Вы сделаете схождение колес в домашних условиях

Замер и выставление схождения

Способ сделать развал-схождение самостоятельно

Для измерений понадобится телескопическая линейка и ровная поверхность. Колеса устанавливаются параллельно друг другу. Дальнейший алгоритм регулировки схождения своими руками выглядит следующим образом:

• Мелом наносятся риски с внутренней стороны колеса возле обода диска;
• Линейка закрепляется между колесами таким образом, чтобы она не задевала деталей и узлов подвески;
• Машина прокатывается вперед, телескопическая линейка продвигается назад. Следует следить за закреплением измерительного инструмента;
• Шкала линейки отобразит разницу расстояния.

Допустимое расхождение значений – 1 мм. При превышении требуется корректировка схождения. Производится при помощи регулировки длины рулевых тяг. Если разница измерений носит отрицательный характер, то крепление тяги уменьшается. Если показатель положительный, то длина тяги увеличивается.

После проведенных манипуляций, замеры повторяются. Схождение корректируется до допустимых значений. Если расхождения больше, то процедура повторяется.

Обязательные условия

Наиболее точная проверка возможна только в мастерских на стендах. Но при отсутствии таких атрибутов можно использовать проверенный «дедовский» метод. Желательно устанавливать автомобиль на смотровую яму, так как придется выкручивать гайки и болты подвески, а без нее сделать это проблематично.

При проведении работ внимательно осматривайте всю подвеску, состояние сайлентблоков и шаровых шарниров, наконечников рулевых тяг. Если в них есть люфт, то установка углов колес не принесет никакого результата, и вся работа окажется проделана впустую, машина будет изменять свою траекторию самопроизвольно.

Корректировка показателей схождения и развала с использованием специального оборудования

Опытный мастер может определить неверное схождение колёс при помощи линейки. Этим же инструментом он контролирует и отрегулированные детали на автомобиле. Данные показатели бывают не очень точными, что влияет на идеальный показатель схождения. Для лучшего контроля за выполненной процедурой эксперты рекомендуют использовать специальные приспособления, в частности:

• Высокоточные ручные инструменты для определения расхождения колёс до и после поворота. Они могут представлять собой раздвижные линейки с обычной шкалой или электронным циферблатом, а также для подобных целей подойдёт глубиномер или обычный крупный высокоточный штангенциркуль.
• На крупных станциях технического обслуживания применяются специальные стенды с бегущими роликами и тензорами для автоматического замера угла наклона каждого колеса. Водитель загоняет своё авто на полозья аппарата, после чего барабаны под колёсами приводятся в движение и начинается замер.

Нередко подобные профессиональные стенды сопряжены с подъёмным механизмом и специалисту очень легко произвести регулировку рулевой тяги с повторным контрольным замером всех показателей, не переставляя автомобиль с места на место.

Самые распространённые в последние годы стенды для измерения схождения колёс – это оптические, лазерные и компьютерные устройства, которые в зависимости от потока клиентов стоят в каждом сервисном центре престижных марок авто. Данные устройства после установки на них того или иного авто анализируют положение колёс с участием механика или без него, и показатели отличаются от фактического положения менее чем на 0,01 %, что позволяет отрегулировать положение дисков практически идеально.

Регулировка схождения на «Камазе»
Важно!
Если в распоряжении автолюбителя имеется автомобиль премиум, то при всех его ходовых качествах водитель и его пассажиры будут ощущать даже микронную вибрацию руля и подвески. Это означает, что для регулировки схождения колёс владельцу следует обращаться только в те авторизованные сервисы, которые располагают проверенными компьютерными стендами, дающими максимальную точность

В случае же с грузовыми автомобилями может быть применён и оптический прибор, так как ступицы данных авто выполнены таким образом, что сход-развал имеет незначительный люфт от деформации элементов под нагрузкой.
