Замена втулок маятника ваз 2107 без снятия

Содержание:

Виды маятников на ВАЗ 2104–2107

 При изготовлении маятниковых рычагов используются втулки, и подшипники на них опирается ось рычага. Они предназначены для более долгого срока службы подвижных элементов. Производители считают, что более долговечны втулки, так как в отличие от хрупких подшипников они не подвержены воздействиям, кроме истирания. Все же износу подвержены оба материала. При стертых элементах водитель почувствует большее напряжение руля, чем обычно, становится сложно управлять автомобилем за счет усиления люфта. При наезде на ямку или кочку начинают доноситься посторонние стуки со стороны маятника, усиливается ход рулевого колеса. А если поврежден сам механизм, ослаблены болты, либо перетянута регулировочная гайка, то колесо будет вращаться более туго.

Конструктора пытались сделать маятник герметичным и изолировали внутреннюю полость корпуса двумя резиновыми кольцами, но обычно после прохождения 45–90 тыс. км его приходится менять полностью. Когда автомобиль выезжает на проселочные участки дороги, то вся грязь затягивается во внутрь.

Подшипники качения решают эту проблему, они мало подвержены износу от загрязнений и не требуют дополнительной смазки. Но, к сожалению не все производители поставляют на рынок качественную продукцию.

Ремонт маятника ВАЗ 2107

После снятия узла можно не менять его, а отремонтировать. Ремонт маятника ВАЗ 2107 осуществляется следующим образом:

  • установить маятник в тиски и крепко зажать;
  • при помощи пассатижей вынуть шплинт, предотвращающий самопроизвольное откручивание гайки;
  • отвернуть регулировочную гайку при помощи гаечного ключа;
  • снять шайбу, находящуюся под регулировочной гайкой;
  • при помощи отвертки снять шайбу большого диаметра, находящуюся на оси маятникового рычага;
  • снять одну из втулок и уплотнительное кольцо;
  • снять кронштейн с оси маятника;
  • снят второе уплотнительное кольцо;
  • снять вторую втулку, поддев ее отверткой;
  • проверить состояние деталей (втулок, шайб, уплотнительных коле, оси рычага).

Примечание: недопустимо наличие дефектов рычага. Он не должен быть деформирован. Ось рычага не должна иметь заметной выработки.

Сборка деталей маятникового рычага производится в обратном порядке. Перед сборкой необходимо смазать ось рычага и отверстие под нее «Литолом» или другой консистентной смазкой.

После сборки необходимо отрегулировать затяжку гайки рычага так, чтоб сошка поворачивалась с усилием 1-2 кг*с. Это можно проверить динамометрическим ключом.

Виды маятника

Маятники бывают разных видов:

  1. С использованием втулок, которые более долговечны и не подвержены воздействиям при проезде по плохим дорогам, кроме истирания.
  2. С использованием подшипников, мало подвержены износу от загрязнений и не требуют смазки, еще один плюс, в том, что с подшипниковым маятником легче поворачивается руль.

При выборе запчасти все же необходимо выбирать более качественную, где будут использоваться прочные материалы при изготовлении, ведь чем лучше качественные характеристики, тем дольше прослужит новая деталь и естественно у более качественных маятников выше цена.

1 Тюнинг подвески на автомобиле ВАЗ 2107

Заводская подвеска ВАЗ 2107 слишком мягкая и несовершенная. Как правило, при определенной загрузке багажника и перевозке нескольких пассажиров машина ощутимо просаживается, ощущается перегруз, а в некоторых случаях колеса начинают задевать арки. Именно поэтому после увеличения жесткости и замены некоторых узлов подвески существенно улучшается управляемость автомобиля и общий уровень комфортабельности.

Количество вариантов для тюнинга подвески ВАЗ 2107 зависит от финансовых возможностей и желаний конкретного владельца автомобиля. При солидном бюджете и обращении в тюнинг-мастерскую можно серьезно “прокачать” переднюю и заднюю подвеску и получить на выходе спортивный автомобиль с улучшенными характеристиками. Однако, многие стараются своими руками модернизировать подвеску на ВАЗ 2107, затратив минимальное количество финансов и получив максимальный эффект от проделанной работы.

Трансмиссия – причины отказов

Автомобиль ВАЗ 2107 оборудуется четырех- или пятиступенчатой коробкой передач с механическим переключением и диафрагменным однодисковым сцеплением. Наиболее частые причины поломок трансмиссии:

  1. Износ уплотнительных элементов гидравлического привода и образование выработки в цилиндре.
  2. Поломка выжимного подшипника, разрушение диафрагменной пружины, ведущего или ведомого диска.
  3. Утечка трансмиссионного масла из коробки перемены передач, поломка подшипников, валов, шестерен, синхронизаторов и других деталей.
  4. Поломка узла переключения передач.

Выявление причин неисправности трансмиссии производится по косвенным признакам: появление посторонних шумов и вибрации во время движения автомобиля. Возможны затруднения при включении отдельных передач, рывки и толчки. Ремонт сцепления, привода, КПП и других механизмов трансмиссии связан с необходимостью демонтажа указанных узлов, разборке и проверке всех деталей на соответствие параметрам.

Когда нужно менять маятниковый рычаг

  • В основном после выхода из строя маятникового рычага, из нижней части где он расположен начинают доносится стуки, который особенно будут слышны при наезде на кочку.
  • Кроме стуков так же может быть увеличен свободный ход руля, в народе называемый как люфт.
  • А так же само рулевое колесо может крутиться туго, из-за выхода из строя маятникового рычага.

Обратите внимание!

Все эти признаки относятся к неисправности маятника, но так же они могут возникать при ослабших болтов маятника или же при слишком сильно перетянутой регулировочной гайки, поэтому прежде чем менять маятниковый рычаг на новый, проверьте затяжку болтов и по необходимо либо ослабьте либо подтяните!

Как заменить маятниковый рычаг, он же маятник на ВАЗ 2101-ВАЗ 2107?

Виды маятников на ВАЗ 2104–2107

При изготовлении маятниковых рычагов используются втулки, и подшипники на них опирается ось рычага. Они предназначены для более долгого срока службы подвижных элементов. Производители считают, что более долговечны втулки, так как в отличие от хрупких подшипников они не подвержены воздействиям, кроме истирания. Все же износу подвержены оба материала. При стертых элементах водитель почувствует большее напряжение руля, чем обычно, становится сложно управлять автомобилем за счет усиления люфта. При наезде на ямку или кочку начинают доноситься посторонние стуки со стороны маятника, усиливается ход рулевого колеса. А если поврежден сам механизм, ослаблены болты, либо перетянута регулировочная гайка, то колесо будет вращаться более туго.

Конструктора пытались сделать маятник герметичным и изолировали внутреннюю полость корпуса двумя резиновыми кольцами, но обычно после прохождения 45–90 тыс. км его приходится менять полностью. Когда автомобиль выезжает на проселочные участки дороги, то вся грязь затягивается во внутрь.

Подшипники качения решают эту проблему, они мало подвержены износу от загрязнений и не требуют дополнительной смазки. Но, к сожалению не все производители поставляют на рынок качественную продукцию.

Цена маятника и где купить

Если вы уверены в поломке маятника, то приобрести его можно в любом магазине автозапчастей для русских автомобилей типа ВАЗ, однако не всегда деталь может оказаться в наличии, в этом случае сотрудники магазина могут предложить привезти ее под заказ, в основном это занимает 2-4 рабочих дня.

Цена на деталь в первую очередь зависит от используемых материалов при изготовлении запчасти, еще важно, на каком завод изготавливалась деталь, отзывы о заводе-изготовителе можно узнать у менеджера магазина автозапчастей. Конечно, более подробную информацию о покупаемой запчасти, лучше узнать у специалистов магазина автозапчастей, там все подробно расскажут, и порекомендую необходимую деталь

Замена маятниково рычага ВАЗ 2107, ВАЗ 2104.

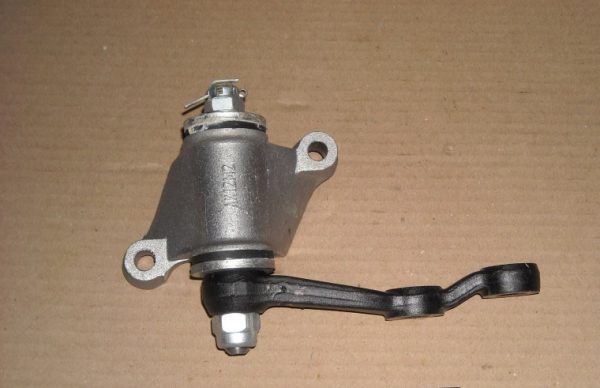

Конструкция маятника для ВАЗ 2104 – ВАЗ 2107

1 — сошка; 2 — корпус кронштейна; 3 — шайба; 4 — регулировочная гайка; 5 — шплинт; 6 — верхняя шайба; 7 — уплотнитель; 8 — втулка; 9 – ось; 10 — нижняя шайба; 11 — контргайка.

Многие владельцы автомобилей ВАЗ 2104 – ВАЗ2107 покупают, делают ремонт и меняют маятник самостоятельно.

Для этого нужно:

Делать это нужно аккуратно, чтобы ни сорвать резьбу и не расплющить корончатую гайку, поэтому лучше навернуть другую гайку.

  • снимаем, путем отвинчивания двух гаек, при этом с другой стороны необходимо надеть разводной ключ, который будет удерживать болт от прокручивания;
  • отвинтить верхнюю гайку;
  • вынуть ось из кронштейна. В кронштейн маятникового рычага при сборке закладываем смазку.
  • втулки должны сидеть в кронштейне плотно, а ось не иметь радиальных люфтов. При износе втулок заменяем их новыми.
  • проверить момент проворачивания оси – путем затяжки или послабления гайки, наблюдать, проворачивая сошку. При проворачивании, сошка должна «ходить» легко и без усилий. Чем легче это усилие, тем меньше это будет передаваться на руль.

С этой задачей конструкции на подшипниках справляются лучше.

  • проверить люфт с обеих сторон;
  • затянуть верхнюю гайку;
  • установить кронштейн на место.

Ремонтировать маятник на автомобиле ВАЗ 2104 – ВАЗ2107 не сложно и не займет много времени, но для уверенности в результате лучше обратиться к профессионалу.

Попытка номер два избавиться от треска со стороны правого переднего колеса увенчалась успехом. Старый маятниковый рычаг был отправлен в отставку, на его место пришел новый.

Вопрос был один: какой брать? Втулковый или подшипниковый. Полазил по форумам, поспрашивал знающих и взял подшипниковый. А на сдачу был приобретен топливный фильтр.

В единственный выходной сразу после девяти часов сидения с удочкой возле воды я поехал в гараж. Очень хотелось есть и спать, поэтому было решено сделать побыстрее идти не по легкому пути. Без ямы, не снимая броняшки и подкрылка (просто отогнуть и то, и другое), в одиночку.

В принципе, ничего сложного и нету. Снял колесо, выпресовал два наконечника (в этом мне помог съемник, про который я писал в прошлый раз), открутил две гайки, снял старый рычаг, поставил новый, закрутил все на место.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

К сожалению, качество отечественных дорог все еще оставляет желать лучше, как и состояние автомобилей после длительной езды по ним. Больше всего от этого страдают, конечно же, подвеска и рулевое управление. Неудивительно, если обнаружится, как в случае на данном видеоролике, что сломался маятниковый рычаг ВАЗ.

Рассматривается такая проблема, как стук при повороте руля на примере автомобиля ВАЗ 2105. При осмотре подвески и рулевых тяг снизу была обнаружена погнутая сошка маятникового рычага.

Замена маятникового рычага начинается со снятия «кастрюли» — корпуса воздушного фильтра. Далее надо открутить корончатые гайки рулевых тяг, вытащить шпильку и отвернуть гайку шарового пальца.

Артикул: 2101-3003080 , артикулы доп.: 095943

Код для заказа: 014452

  • Возможно, вам понадобятся
  • показать еще

Покупают аналоги

  • Легковые автомобили / ВАЗ / ВАЗ-21011 чертеж

    » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2101-3/privod_rulevoiy-164/#part3611″>Рычаг с кронштейномОсь передняя / Привод рулевой

  • Легковые автомобили / ВАЗ / ВАЗ-21031 чертеж

    » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2103-106/privod_rulevoiy-130/#part11672″>Рычаг с кронштейномОсь передняя / Привод рулевой

  • Легковые автомобили / ВАЗ / ВАЗ-21051 чертеж

    » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2105-6/privod_rulevoiy-129/#part18037″>Рычаг с кронштейномОсь передняя / Привод рулевой

  • Легковые автомобили / ВАЗ / ВАЗ-21072 чертежа

    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2107-8/privod_rulevoiy-179/#part25530″>Рычаг с кронштейномОсь передняя / Привод рулевой
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2107-8/privod_rulevoiy-178/#part25500″>Рычаг с кронштейномОсь передняя / Привод рулевой
  • Легковые автомобили / ВАЗ / ВАЗ-21021 чертеж

    » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2102-4/privod_rulevoiy-164/#part8095″>Рычаг с кронштейномОсь передняя / Привод рулевой

  • Легковые автомобили / ВАЗ / ВАЗ-21041 чертеж

    » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2104-5/privod_rulevoiy-129/#part14931″>Рычаг с кронштейномОсь передняя / Привод рулевой

  • Легковые автомобили / ВАЗ / ВАЗ-21061 чертеж

    » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2106-7/privod_rulevoiy-141/#part21305″>Рычаг с кронштейномОсь передняя / Привод рулевой

Сегодня очередная статья серии ««Хрустальные ВАЗы» или типичные поломки отечественных автомобилей» посвящена «классике»: ВАЗ-2101, 2103, 2104, 2104, 2105, 2106 и 2107. Эти машины уже не один десяток лет колесят по нашим дорогам и, несмотря на все недочеты, о которых расскажем, их популярность по-прежнему высока.

Установка нового маятника

Внимание!

Перед тем как устанавливать новый маятник на автомобиль, убедитесь правильно ли он был собран, для этого зажмите маятник в тиски таким образом, чтобы его сошка была направлена строго горизонтально. В таком положении под тяжестью собственного веса сошка должна будет стоять на одном месте, никуда не двигаясь. Она должна будет лишь передвигаться под действием силы в «1-2 кг», приложенной к той части на которую будет устанавливается правый шарнир рулевой тяги, иными словами на кончик сошки как показано на рисунке:

Не нашли интересующую Вас информацию? на нашем форуме.

Рекомендуем прочитать:

  • Ваз 2108 задняя подвеска устройство
  • Раскоксовка двигателя ваз 2114 8 клапанов
  • Ваз 2112 16 клапанов технические характеристики
  • Можно ли в приору заливать 92 бензин, рекомендации производителя
  • Расход бензина ваз 2115 инжектор, город, трасса, смешанный цикл
  • Ваз 2110 троит на малых оборотах
  • Как заменить дефлекторы ваз 2114
  • Сколько бензина остается в баке когда загорается лампочка у ВАЗ 2107, плюс таблица других марок

Установка нового маятника

Внимание!

Перед тем как устанавливать новый маятник на автомобиль, убедитесь правильно ли он был собран, для этого зажмите маятник в тиски таким образом, чтобы его сошка была направлена строго горизонтально. В таком положении под тяжестью собственного веса сошка должна будет стоять на одном месте, никуда не двигаясь. Она должна будет лишь передвигаться под действием силы в «1-2 кг», приложенной к той части на которую будет устанавливается правый шарнир рулевой тяги, иными словами на кончик сошки как показано на рисунке:

Не нашли интересующую Вас информацию? на нашем форуме.

Рекомендуем прочитать:

  • Как снять стартер на ваз 2110, замена стартера, втягивающего, втулок
  • Автозапуск на ваз 2110
  • Замена моторного масла 21074
  • ВАЗ 2110 глохнет на ходу, инжектор 8 клапанов, возможные причины и способы устранения
  • Приборная панель ваз 21214 нива инжектор
  • Как снять тоннель на ваз 2110
  • Как снять топливную рампу на ваз 2112 16 клапанов
  • Ремонт датчика уровня топлива ваз

Виды маятника

Маятники бывают разных видов:

  1. С использованием втулок, которые более долговечны и не подвержены воздействиям при проезде по плохим дорогам, кроме истирания.
  2. С использованием подшипников, мало подвержены износу от загрязнений и не требуют смазки, еще один плюс, в том, что с подшипниковым маятником легче поворачивается руль.

При выборе запчасти все же необходимо выбирать более качественную, где будут использоваться прочные материалы при изготовлении, ведь чем лучше качественные характеристики, тем дольше прослужит новая деталь и естественно у более качественных маятников выше цена.

Цена маятника и где купить

Если вы уверены в поломке маятника, то приобрести его можно в любом магазине автозапчастей для русских автомобилей типа ВАЗ, однако не всегда деталь может оказаться в наличии, в этом случае сотрудники магазина могут предложить привезти ее под заказ, в основном это занимает 2-4 рабочих дня.

Цена на деталь в первую очередь зависит от используемых материалов при изготовлении запчасти, еще важно, на каком завод изготавливалась деталь, отзывы о заводе-изготовителе можно узнать у менеджера магазина автозапчастей. Конечно, более подробную информацию о покупаемой запчасти, лучше узнать у специалистов магазина автозапчастей, там все подробно расскажут, и порекомендую необходимую деталь

Как и где заменить маятник?

После покупки необходимой запчасти, необходимо будет произвести замену старой детали на новую, если вы обладаете достаточными навыками автомеханика, и хорошо разбираетесь в строении автомобиля, то у вас не составит труда произвести замену самостоятельно, тем более для замены запчасти понадобится всего лишь стандартный набор ключей.

В случае, когда вы не представляете, где расположена деталь, и как её собственно поменять, лучше обратиться к профессионалам, в автосервис или же к частному автомеханику. Средняя стоимость замены маятника 300-500 рублей, в зависимости от того к кому вы обратитесь. У частного автомеханика цена будет дешевле, но в специализированном автосервисе вам могут выдать все необходимые чеки на оказываемую услугу, и дать гарантийный талон, в случае если деталь выйдет и строя в определенное время, ее бесплатно заменят.

Как определить неисправность рулевой рейки

Многих, особенно начинающих, автолюбителей интересует вопрос о том, как понять неисправность рулевой рейки? В большинстве случаев сделать это можно, непосредственно, находясь за рулем автомобиля, однако износ втулки или выработка в корпусе диагностируется только при снятии или разборке. Также выявить неисправность можно по вышеописанным признакам.

Как проверить рейку рулевую на неисправность и что делать

Диагностику неисправности рулевой рейки необходимо выполнять, основываясь на признаки которые появляются при эксплуацаии. Для начала опишем диагностику рейки с ГУР.

Гул при повороте

Если при вывернутом в крайнее (или близкое к нему) положение рулевом колесе слышен гул — значит, надо проверять состояние гидро- или электроусилителя и составляющие его рабочей системы. При этом гул может возникнуть даже в случае, если уровень жидкости будет в норме. Проверять нужно состояние лопастей насоса (зачастую со временем производительность насоса снижается), состояние его подшипников, натяжение приводного ремня.

Утечка жидкости ГУР

Регулярная утечка — повод проверить систему гидроусилителя, ее уплотнителей. В частности, если автовладелец вынужден часто доливать жидкость в расширительный бачок системы. При этом сопутствующим симптомом неисправности рулевой рейки будет утечка жидкости из магистрали. Она может стекать прямо на землю под машиной (обычно прямо под расширительным бачком) либо потеки видны на пыльниках рулевых тяг.

Зачастую при утечке жидкости в систему попадает воздух (система «завоздушивается»). Его можно видеть по бурлящей жидкости в расширительном бачке. Как указывалось выше, причиной утечки может быть ржавчина на рейке. Чтобы избавиться от нее в дальнейшем, желательно пользоваться нестандартными пластиковыми хомутами для затяжки пыльников, а их металлическими аналогами, обеспечивающими более высокий уровень герметичности.

Стук при езде в передней оси

На самом деле подобный стук может сигнализировать и о неисправности в ходовой автомобиля, поэтому необходимо выполнить дополнительную диагностику. Стук может быть как по центру так с левой с правой стороны. В лучшем случае стук может сигнализировать о порванном пыльнике тяги, в худшем — о проблемах с тягами, рычагами или другими элементами.

Чтобы точно понять из-за чего возникла такая неисправность лучше снять и разобрать рейку. Ведь самым безобидным может быть попускание регулировочной гайки или износ втулки (когда стук справа), а более серьезной проблемой является износ червячной пары.

Порванный пыльник на тяге

При проверке работоспособности рейки необходимо обратить внимание и на целостность пыльника тяги. В идеале он должен быть целым, а резина эластичной

Если он порвался, и внутрь попала грязь — его нужно обязательно заменить, добавить смазки предварительно удалив с механизмов грязь, влагу, мусор.

Рулевая рейка с электроусилителем

Для локализации неисправностей в электрической рулевой рейки необходимо выполнить проверку следующих элементов.

Разбитые втулки

Чаще всего причиной возникновения гула и/или дребезжания руля при повороте (и даже без него) становятся разбитые втулки. Соответственно, нужно выполнить демонтажные работы и проверить их состояние. Обычно восстановлению они не подлежат. Поэтому можно поступить двумя способами — поменять электроусилитель вместе с рейкой в сборе, либо же купить и использовать ремонтный комплект, состоящий в том числе и из втулок.

Заодно имеет смысл проверить состояние червячной передачи (шестерни). Она выходит из строя гораздо реже, однако, если автомобиль имеет большой пробег — обязательно стоит ее проверить.

Датчики поворота

Проверка работы датчиков крутящего момента осуществляется методом компьютерной диагностики. Тут желательно обратиться за помощью в автосервис. Но, как правило, датчики — это достаточно надежные устройства, поэтому редко выходят из строя. такой датчик начинает “глючить” если пыльник, который установлен над ним, поврежден, и во внутрь попадает влага.

Электропривод руля

В современных ВАЗах с ЭУРом, при значительном пробеге могут наблюдаются проблемы с электродвигателем. Это ощущается по увеличивающемуся усилию на рулевом колесе. Соответственно, в таком случае желательно проверить состояние щеток, подшипников и обмоток электродвигателя.

Аналогично, как и при проверке гидравлической рейки, нужно обратить внимание на состояние пыльника, наконечников, тяг

Рулевое управление ВАЗ 2107

Рулевой механизм ВАЗовской «семёрки» состоит из нескольких узлов, соединённых воедино посредством крепёжных элементов. Эти узлы и составляющие их элементы, как и любая другая деталь автомобиля, со временем изнашиваются и приходят в негодность. На назначении, конструкции, ремонте и обслуживании рулевого управления ВАЗ 2107 следует остановиться более детально.

Назначение

Основная функция, которая возлагается на механизм рулевого управления — обеспечивать движение автомобиля в заданном водителем направлении. На большей части легковых машин траектория движения осуществляется поворотом колёс передней оси. Устройство рулевого механизма «семёрки» довольно сложное, но в то же время обеспечивает беспроблемное управление при разных ситуациях на дороге. На автомобиле установлена травмобезопасная рулевая колонка с карданным валом, который складывается при ударе. Рулевое колесо рассматриваемого механизма имеет диаметр 40 см и для полного поворота колёс необходимо совершить всего 3,5 оборота, что позволяет выполнять манёвры без особого труда.

Из чего состоит

Механизм управления передними колёсами на ВАЗ 2107 выполнен из таких основных элементов:

  • рулевое колесо;
  • вал;
  • редуктор;
  • сошка;
  • трапеция;
  • маятник;
  • поворотные кулаки.

Рулевой вал

Посредством вала вращение от баранки передаётся к рулевой колонке. Вал закреплён при помощи кронштейна к кузову автомобиля. Конструктивно элемент выполнен в виде карданчика с крестовинами и верхним валом. В случае столкновения происходит складывание механизма, тем самым обеспечивается безопасность водителя.

Редуктор

ВАЗ 2107 оснащается червячной рулевой колонкой, которая преобразовывает вращательное движение руля в поступательное движение рулевых тяг. Принцип действия рулевого механизма сводится к следующему:

  1. Водитель поворачивает руль.
  2. Посредством карданных шарниров вал червяка приводится в действие, чем снижается количество оборотов баранки.
  3. Червячный элемент вращается, перемещая двухгребневый ролик.
  4. Поворачивается вторичный вал, на котором зафиксирована сошка, приводящая в движение рулевые тяги.
  5. Трапеция двигает поворотные кулаки, осуществляя поворот колёс в нужную сторону.

Рулевая трапеция

Радиус траектории движения машины при повороте зависит от угла поворота колёс. Поскольку у внешнего колеса радиус больше, чем у внутреннего, то во избежание проскальзывания последнего и ухудшения сцепления с дорожным покрытием, передние колёса должны отклоняться на разные углы.

Для этого и применяется рулевая трапеция. Во время совершения манёвра поперечная тяга механизма под воздействием сошки смещается. Благодаря маятниковому рычагу она толкает и тянет боковые тяги. Поскольку возникает перекос, воздействие на наконечники рулевых тяг оказывается различным, что приводит к повороту колёс на разный угол. Наконечники трапеции с тягами соединяются посредством регулировочных муфт, которые позволяют изменять углы поворота колёс. Детали трапеции между собой соединяются одинаковыми шаровыми шарнирами. Такая конструкция способствует нормальной работе узла даже при движении по плохим дорогам.

Маятниковый рычаг

Маятник рулевого управления «семёрки» необходим для синхронного поворота колёс передней оси без запаздывания. Таким образом, автомобиль способен безопасно проходить повороты. Если же с маятником возникают неисправности, ухудшаются характеристики транспортного средства при совершении манёвров, что может привести к аварийной ситуации.

Поворотный кулак

Основное назначение поворотного кулака (цапфы) – обеспечивать поворот передних колёс в нужную для водителя сторону. Деталь изготавливается из прочной стали, поскольку на неё возлагаются высокие нагрузки. На кулаках также крепятся наконечники рулевых тяг, ступицы, элементы тормозной системы. К рычагам передней подвески цапфа фиксируется с помощью шаровых опор.

Как определить неисправный маятник

Наиболее простейший способ определить неисправность рычага – это прислушаться к наличию стуков во время движения по неровной дороге. Специально въезжать в яму или наезжать на кочку не следует, поэтому можно съехать на обочину и поэкспериментировать

Но это не единственный способ определения неисправности такой немаловажной детали, как маятник

Второй способ определения неисправности маятникового рычага ВАЗ 2107 – это наличие большого люфта рулевого колеса. Определить это достаточно просто, для чего следует покрутить руль в одну и в другую сторону. Но наиболее частым случаем выхода из строя маятника является наличие нагрузки при повороте руля. Но не всегда данные факторы свидетельствуют о том, что виновником является рычаг маятника. Неисправности при таковых признаках могут заключаться в ослаблении болтов или перетяжке регулировочной гайки. Поэтому прежде чем приступать к замене устройства, следует обязательно убедиться в его поломке. Сделать это можно после его демонтажа. Первый признак неисправности детали – это наличие дефектов на его составляющих элементах, поэтому для определения поломки потребуется разобрать механизм.

Установка нового маятника

Внимание!

Перед тем как устанавливать новый маятник на автомобиль, убедитесь правильно ли он был собран, для этого зажмите маятник в тиски таким образом, чтобы его сошка была направлена строго горизонтально. В таком положении под тяжестью собственного веса сошка должна будет стоять на одном месте, никуда не двигаясь. Она должна будет лишь передвигаться под действием силы в «1-2 кг», приложенной к той части на которую будет устанавливается правый шарнир рулевой тяги, иными словами на кончик сошки как показано на рисунке:

Не нашли интересующую Вас информацию? на нашем форуме.

Рекомендуем прочитать:

  • Регулировка клапанов ваз 2110 8 кл своими руками
  • Ваз 2110 проверка дпдз мультиметром
  • Как на ваз 2107 правильно подключить магнитолу
  • ВАЗ 2115 печка не греет
  • Ваз 2114 как настроить сцепление на
  • Как проверить вакуум на ваз 2107, замена, порядок действий, схема
  • Двухконтурное зажигание на ВАЗ, особенности и установка
  • Ваз 2106 как проверить бабину на

↑ Порядок сборки кронштейна маятникового рычага обратный разборке

Если была заменена ось 9, то самоконтрящуюся гайку 11 крепления рычага затяните динамометрическим ключом. Шайба 6 устанавливается выдавками вверх.

После затягивания гайки 4 рычаг в горизонтальном положении не должен вращаться под действием собственного веса.

Маятниковый рычаг (он же «маятник») на ВАЗ 2107 предназначен для одной простой функции – синхронного поворота передних колес посредством рулевого механизма. Именно благодаря ему левое и правое колесо при повороте руля поворачиваются в нужном водителю направлении одновременно, без запаздывания. Это обеспечивает устойчивость автомобиля при прохождении поворотов.

Неисправность маятника ВАЗ 2107 ухудшает характеристики автомобиля при маневрировании и может привести к аварии. Поэтому при первых признаках его неисправности необходимо провести ремонт или замену узла.

Как отремонтировать маятниковый рычаг, он же маятник на ВАЗ 2101-ВАЗ 2107?

Разборка:
1) В начале снимите маятник с автомобиля. (О том как его снять, см. в статье ссылка на которую дана чуть выше, в рубрике: «»)

2) Теперь снятый маятник не снимая при этом с него ничего, установите в тиски и после чего зажмите как показано на рисунке. После чего пассатижами выньте шплинт который будет удерживать гайку от её отворачивания (На фото данный шплинт уже вынут). И после того как шплинт будет извлечён, возьмите гаечный ключ и с его помощью отверните регулировочную гайку.

Примечание!
После снятия регулировочной гайку, обратите своё внимание на расположенную под ней шайбу которую тоже вам придётся снять!

3) Следом когда шайба небольшого размера будет снята, рукой или возьмите отвёртку и вследствие чего уже подденьте шайбу большого размера и после чего так же снимите её с оси рычага.

4) Далее опять же подденьте отвёрткой, но только на этот раз уже одну из основных втулок (Указана синей стрелкой) и тем самым снимите её, а так же снимите уплотнительное кольцо которое под этой втулкой находится находится и которое указано красной стрелкой.

5) Затем возьмите рукой и снимите кронштейн с оси маятникового рычага, а после снятия кронштейна, снимите второй уплотнительное кольцо которое так же указано стрелкой.

Примечание!
Под уплотнительным кольцом расположена ещё одна из основных втулок, которую тоже необходимо снять, подцепив её для этого отвёрткой!

Проверка деталей:
1) После того как вы рычаг разобрали, во-первых проверьте его состояние и состояние его оси на которой располагаются все детали который вы снимали ранее.

Примечание!
На самом рычаге не должны присутствовать различного рода дефекты, а в особенности он не не должен быть погнут. Ось рычага также должна находится в хорошем состоянии и не должна иметь следов видимого износа!

2) Далее так же проверьте состояние всех снятых ранее втулок.

Примечание!
При осмотре втулок, обратите особое внимание чтобы на них не было следов выработки, сильных изогнутостей и т.д. В противном случае, замените втулки на новые!. 3) И в завершение проверьте кронштейн, который снимался с рычага в последнюю очередь, так вот на этом кронштейне не должно быть следов деформации и различного рода трещин

3) И в завершение проверьте кронштейн, который снимался с рычага в последнюю очередь, так вот на этом кронштейне не должно быть следов деформации и различного рода трещин.

Сборка:
1) Сбора маятника производится в обратном порядке разборке, но лишь при сборке учтите одну важную деталь, при помощи консистентной смазки рекомендуется смазать саму ось маятника а именно в тех местах где указано это стрелками. А так же рекомендуется смазать всё той же смазкой, отверстие под эту самую ось маятника в кронштейне как показано на фото справа.

Примечание!
И в завершение отмечу, обязательно при помощи гаечного ключа или при помощи ещё чего либо, затяните регулировочную гайку маятника таким образом, чтобы сошка которая указана стрелкой вращалась под действием усилия в «1-2 кг», которое можно определить при помощи динамометра приложенного на конце сошки!

ПОРЯДОК ВЫПОЛНЕНИЯ РЕМОНТНЫХ РАБОТ

Замена неисправной детали рулевого механизма производится в такой последовательности:

  1. Узел очищаем от загрязнений при помощи щетки, на резьбовые соединения наносим проникающий состав.
  2. Пассатижами вынимаем фиксирующие шплинты и при помощи накидного ключа или головки на «22» откручиваем гайку на пальце.
  3. Тяги рулевые от поворотного кулака отстыковываются с использованием специального съемника. Приспособление надевается на узел сверху и при помощи болта производится выдавливание пальца из проушины.

Производитель автомобиля ВАЗ 2107 рекомендует изношенные рулевые тяги менять комплектом. Ресурс данных конструкционных узлов из одной партии установленных на автомобиле, как правило, одинаков. Замена только одного из них не решает проблемы кардинально пройдет немного времени и процесс ремонта придется повторить в отношении остальных элементов системы.

Ремонт маятника ВАЗ 2107

После снятия узла можно не менять его, а отремонтировать. Ремонт маятника ВАЗ 2107 осуществляется следующим образом:

  • установить маятник в тиски и крепко зажать;
  • при помощи пассатижей вынуть шплинт, предотвращающий самопроизвольное откручивание гайки;
  • отвернуть регулировочную гайку при помощи гаечного ключа;
  • снять шайбу, находящуюся под регулировочной гайкой;
  • при помощи отвертки снять шайбу большого диаметра, находящуюся на оси маятникового рычага;
  • снять одну из втулок и уплотнительное кольцо;
  • снять кронштейн с оси маятника;
  • снят второе уплотнительное кольцо;
  • снять вторую втулку, поддев ее отверткой;
  • проверить состояние деталей (втулок, шайб, уплотнительных коле, оси рычага).

Примечание: недопустимо наличие дефектов рычага. Он не должен быть деформирован. Ось рычага не должна иметь заметной выработки.

Сборка деталей маятникового рычага производится в обратном порядке. Перед сборкой необходимо смазать ось рычага и отверстие под нее «Литолом» или другой консистентной смазкой.

После сборки необходимо отрегулировать затяжку гайки рычага так, чтоб сошка поворачивалась с усилием 1-2 кг*с. Это можно проверить динамометрическим ключом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
