Зачем нужен обходчик иммобилайзера и как его сделать?

Как сделать самостоятельно

1. Подобрать диэлектрический пластмассовый корпус, подходящего размера.
2. В качестве основного реле можно использовать 5-контактное, способное работать в автомобильной сети.
3. Выводы его катушки нужно соединить между собой диодом 1N4001, так, чтобы + 12 вольт приходило на катод диода, а минус от сигналки на запуск ДВС на анод (т. е. в обратной полярности).
4. Нужно разрезать 1 из проводов штатной антенны.
5. К нормально замкнутому контакту реле нужно подсоединить 1 провод от катушки штатного иммобилайзера и 1 конец от антенны обходчика.
6. К нормально разомкнутому контакту подключают 2 конец антенны обходчика.

К оставшемуся свободному контакту подсоединяем 2 провод от штатной катушки. Чип можно вынуть из ключа и вставить в самодельную антенну обходчика, замотав плотно изолентой.

Как работает иммобилайзер

Слово «иммобилайзер» имеет английские корни. В буквальном переводе обозначает «обездвиживатель». На практике это целая электронная система, выполняющая функцию запрета запуска двигателя, если отсутствует чип с уникальным кодом. Чтобы достичь цели, иммобилайзер вмешивается в работу критически важных автомобильных узлов. Чаще всего в защите участвуют системы топливоподачи и зажигания. Иммобилайзер блокирует одну из них или сразу обе.

Рассмотрим подробнее, как работает иммобилайзер. Алгоритмы его работы можно разделить на два типа. Первый просто отключает электропитание важных узлов двигателя. Второй подает напряжение на специализированное устройство, которое непосредственно блокирует работу мотора. Независимо от принципа работы итог один – силовой агрегат автомобиля не функционирует. Причем простые способы отключения иммобилайзера не сработают. Если оборвать провода или разобрать защитное устройство, то система расценит это как попытку взлома и заблокирует авто.

Также иммобилайзеры обладают функцией автоматической активации. Если машина некоторое время не используется, то электроника самостоятельно переводит иммобилайзер в режим защиты от несанкционированного доступа. Время ожидания обычно определяется производителем.

Обычно иммобилайзер состоит из следующих частей:

1. Блок управления. Электронный мозг системы. Принимает сигналы от различных датчиков и выдает команды на отключение или включение механизма защиты.
2. Электромагнитное реле (микроиммобилайзер). Это исполнительный механизм, при помощи которого обычно реализуют обрыв цепи управления зажиганием.
3. Ключ владельца автомобиля. Он содержит микрочип с вшитым паролем. Если блок управления опознал чип как верный, автомобиль заводится. Если же нет – включается блокировка. Пароль закодирован в чипе в виде определенной последовательности сигналов. Кроме чипов, в качестве защитных элементов используется специальная карта.

Существует два основных типа автомобильных иммобилайзеров:

• Контактные — активизируются при помощи ключа, вставляемого в замок зажигания.
• Бесконтактные — вводятся в работу при помощи бесконтактных устройств, которые могут быть в виде карты или транспордера.

Существуют также иммобилайзеры, которые включаются и выключаются при помощи ввода цифрового кода на специальной клавиатуре.

Способ работы иммобилайзера напоминает сигнализацию. Правда есть и ряд очень значимых отличий. Современные системы сигнализации обладают широчайшим списком функций. Например, передают владельцу спутниковые координаты местонахождения автомобиля. Также хозяин получит сообщение в случае попытки взлома машины. Иммобилайзеры таких функций не имеют, выполняя лишь роль блокировки работы мотора и движения авто. Поэтому большой радиус действия им ни к чему. Обычно он измеряется несколькими метрами или даже сантиметрами.

Часто иммобилайзеры выполнены в виде миниатюрных устройств (реле). Кроме того, внешне они маскируются под какие-либо другие детали или приборы. Самый распространенный вариант – реле, напоминающее предохранитель. Устанавливаемое в блок этих самых предохранителей, оно никак не привлекает к себе внимания. А значит, злоумышленнику потребуется неприемлемо много времени, чтобы найти и отключить такое устройство. Если в конструкции авто таких микроприборов используется несколько, то на их поиск и отключение может понадобиться не один день.

Существуют иммобилайзеры, которые производят блокировку мотора с отсрочкой. Это сделано для того, чтобы поставить автоугонщика в крайне невыгодную ситуацию. То есть после вскрытия машина заводится как ни в чем не бывало. Однако, проехав пару сотен метров, автомобиль глохнет, потому что начал действовать иммобилайзер. Злоумышленник оказывается в обездвиженном автомобиле на дороге среди множества машин и людей

Это привлекает внимание само по себе. Выбор у вора невелик: либо как можно быстрее скрыться, либо устранять причину остановки, рискуя быть пойманным.

Как правильно пользоваться

После установки блок требует обучения, без которого не работает.

Понадобится найти сервисную кнопку «сигналки». Если владелец систему охраны устанавливал своими руками, проблем не возникнет. В другом случае потребуется обратиться к установщику или к сервисной книжке для уточнения схемы подключения. Можно от пройти по проводу к месту, где расположена кнопка.

Дальнейшие действия:

1. Выключить зажигание.
2. Войти в режим обучения (для Старлайн нажать 14 раз на сервисную кнопку).
3. В течение 5 секунд включить зажигание.
4. Подождать, пока система обучится и подтвердит это 2 сигналами сирены.

Если их будет 4, то значит, что-то пошло не так. Нужно проверить подключение и повторить процедуру.

Поможет ли аварийная кнопка?

Аварийная или сервисная кнопка напрямую должна открывать доступ к силовому агрегату. Она же позволяет управлять центральным замком. Для доступа потребуется ввести специальный аварийный код, далее включить зажигание и нажать кнопку управления замком. Но этого может быть мало для обеспечения доступа к силовому агрегату. Как обойти иммобилайзер в конкретной системе? Это будет зависеть от конфигурации взаимодействия устройства с пользователем. От него потребуется вовремя нажать на кнопку и удерживать ее в определенные временные интервалы

Здесь важно учитывать и количество миганий индикатора кнопки. Оно должно соответствовать числу кода, к примеру, по достижении которого следует или нажимать, или вновь отпускать кнопку

После завершения сеанса входа блокировка будет снята.

Как отключить иммобилайзер

Важное примечание – отключать ИММО лучше в том случае, если водитель досконально знает свое транспортное средство и процессы программирования. Пригодится также понимание электрической части машины

В целом описать последовательность действий по отключению иммобилайзера просто, так как на любом авто эта операция состоит из похожих действий.

Работа как контактного, так и бесконтактного ИММО строится на следующих принципах:

• считывание кода, содержащегося в чипе, при помощи антенны;
• электронный блок управления сравнивает полученный код с хранящимся в памяти эталоном. Если сигналы совпадают, формируется команда, разрешающая работу мотора. В противном случае двигатель заблокируется;
• далее команду принимает микросхема, управляющая ЭБУ;
• именно программу этой микросхемы и нужно подвергнуть модификации. Точнее удалить данные об иммобилайзере. После чего последний можно просто отключить. В некоторых случаях вместо программирования микросхему заменяют новой.

Важно: перед отключением иммобилайзера нужно лишний раз подумать, нет ли других путей решения задачи. И только когда все варианты устранения неисправности не принесли результата, можно прибегнуть к отключению противоугонной защиты.

Чтобы успешно отключить иммобилайзер, запаситесь следующими приборами и инструментами:

• шуруповерт или крестовые отвертки;
• торцовый ключ на 10;
• персональный компьютер или ноутбук;
• программатор ПАК-типа и программа к нему, которую необходимо скачать из Интернета;
• паяльник и принадлежности;
• изолента.

Успешность отключения ИММО базируется на строгом соблюдении нижеизложенной последовательности действий:

• найти электронный блок управления и отключить от него все разъемы;
• вскрыть корпус ЭБУ, найти на плате нужную микросхему и демонтировать ее;
• при помощи программатора заменить прошивку микросхемы. Новая прошивка не должна содержать информацию об ИММО;
• аккуратно впаять микросхему на место и произвести обратную сборку электронного блока управления;
• теперь ЭБУ не будет посылать никаких команд иммобилайзеру, так как просто не знает о его наличии;
• в самом ИММО нужно отсоединить или перерезать провода, подключенные к контактам 9 и 18;
• обрезанные провода соединить вместе и заизолировать место скрутки. Это позволит работать корректно системе диагностики авто;
• все снятое оборудование установить на штатные места, подключить к ЭБУ все ранее отсоединенные разъемы.

Важно: существует альтернативное решение по отключению иммобилайзера, гораздо менее трудоемкое. Для этого нужно воспользоваться прибором под названием «киллер»

Принцип его работы похож на универсальный ключ. Также широкое применение находят эмуляторы. Использование такого устройства позволяет не только отключить ИММО, но и установить на авто любую сигнализацию от стороннего производителя.

Отечественный автопром оснащается иммобилайзерами с таким же принципом действия, что и импортные устройства. Автомобили ВАЗ (от «Калины» до «Нивы-Шевроле») имеют дурную славу из-за частых отказов электронного блока управления. Именно поэтому отключение иммобилайзера для них очень актуально. Однако сами по себе приборы защиты, устанавливаемые в машинах ВАЗ (импортный Bosch M1.5.4, АПС-6 и устаревший АПС-4, «Январь 5.1.» и VS.1), средние по качеству.

В процессе снижения себестоимости машин ВАЗ ухудшилось качество и надежность отдельных узлов и агрегатов. Затронуло это также иммобилайзер с ЭБУ и их программную начинку. В некоторых моделях авто нужно набрать код ИММО нажатиями на педаль акселератора, если блок управления завис.

В целом же система, состоящая из ЭБУ, иммобилайзера и ключа зажигания, содержащего чип, функционирует таким же образом, как на авто других моделей и марок.

Методы обхода иммобилайзеров системы RFID

Наличие штатного иммобилайзера является основной причиной применения дополнительных средств для его обхода. Удалить его нельзя и поэтому необходимо правильно продумать схему будущего обходчика.

Во время составления схемы обязательно выполняются следующие условия:

• Универсальность подключения и отсутствие негативного влияния на работу автосигнализации;
• Адаптация для конкретной модели иммобилайзера. Обязательно предварительно изучается его устройство;
• Сохранение действия стандартных ключей для запуска зажигания.

Стандартные модели иммобилайзера могут быть установлены в замке зажигания или на клавишах запуска двигателя. Именно там выполняют модернизацию системы.

Модуль обхода иммобилайзера StarLine BP 03

Этот девайс предназначен для штатных устройств, работающих по системе RFID. Обычно такие приборы не позволяют запускать двигатель дистанционно, что, в свою очередь, неудобно сразу по нескольким причинам. Во-первых, вы не можете завести машину из дома, чтобы прогреть ее в зимнюю стужу. Во-вторых, дистанционный запуск двигателя считается более надежным, так как в этот момент вас не увидит потенциальный угонщик.

Для того чтобы решить эти проблемы достаточно установить модуль обхода иммобилайзера Starline, который стоит порядка 500-600 рублей.

Состоит этот полезный девайс из:

• центрального блока;
• рамочной антенны с разъемом и кабелем для подключения;
• антенны в виде проводной петли;
• инструкции.

Важно! Для того чтобы модуль обхода штатного иммобилайзера bp 03 работал потребуется запасной ключ с транспондером. Заказать его можно в дилерском центре вашей марки авто

Для установки bp 03 никаких особых знаний не потребуется, достаточно хоть что-то понимать в электронике и иметь руки, растущие из плеч.

Подключаем обходчик в автомобилях ВАЗ

Допустим, был приобретен модуль «Starline BP-3» или его аналог. Если для сигналки предусмотрен второй, то есть «альтернативный» вариант подключения, вы не сможете использовать указанный модуль в комплекте с ней. Подключив два шнура в разрыв кабеля антенны, вы получите следующее:

• Когда автомобиль заводит сигналка, отключение иммобилайзера действительно происходит;
• В остальное время контур штатной антенны разорван, мотор не заводится.

Если сигналка во время поворота ключа не запускает мотор, просто купите обходчик «BP-5» либо что-то похожее.

Схема для обходчика BP-5

В разрыв кабеля включают шнуры «XS-3». Схема модуля «BP-5» обладает свойством: отключить иммобилайзер при обесточенном обходчике можно ключом в замке. Это – универсальный вариант, но есть и компромиссные.

Первый пример – с разрывом проводов

Чтобы выполнить подключение модуля обходчика, снимите в автомобиле кожух рулевой колонки (удерживается 2-мя саморезами). Затем, выполните действия:

1. Любой из двух тонких проводов, идущих от замка («белый» или «зеленый»), нужно разрезать;
2. От точки разрыва к модулю обходчика ведут двухпроводной шлейф;
3. Шлейф подключают вместо индуктивной рамки, затем устанавливают чип и подключают обходчик к сигналке.

Первый шаг иллюстрируется рисунком:

Установка модуля обходчика в «Гранте»

Если владелец решит отключить сигнализацию, провода шлейфа можно будет замкнуть друг с другом. Этого окажется достаточно. Таким образом, отключение обходчика можно проводить, не разбирая кожух.

В нашем примере в разрыв «зеленого» шнура был включен «серый» проводной шлейф, предназначенный для антенны:

«АПС-6» и BP-3 (не рекомендуется)

Можете пользоваться этой схемой, но она обладает недостатками:

1. Сигналка обязательно должна включать модуль обходчика в момент поворота ключа в замке;
2. Штатный иммобилайзер ВАЗ будет воспринимать только чип, который вы установите внутрь модуля.

Из пункта «2» следует то, что нельзя будет производить программирование иммобилайзера. Можно избавиться от указанных недостатков, для чего устанавливают обходчик «BP-5» («схема 2» из стандартной инструкции). Соответствующая схема приводилась выше.

Гальваническую связь использовать необязательно

Дальше приводятся сведения, требуемые для изготовления обходчика из подручных элементов. Решение, о котором идет речь, тестировалось на автомобиле «Приора» («АПС-6»). Вердикт такой: автозапуск действительно работает, а при желании все можно быстро отключить, не вмешиваясь в проводку авто.

Самодельная рамка-антенна

Дополнительную антенну изготовляют сами:

1. На стержень диаметром 57 мм наматывают слой скотча;
2. Поверх идет намотка витков катушки (50 витков провода ПЭЛ-0,35);
3. Катушку покрывают эпоксидной смолой, припаивают выводы, изолируют.

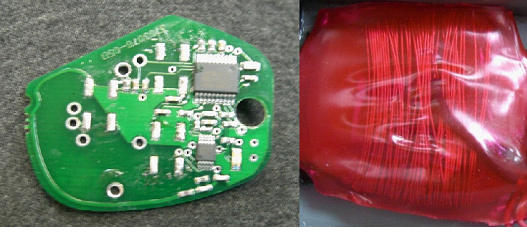

В результате получится то, что показано на рисунке.

Ответная сторона контура содержит 50 витков провода любой марки. Результат выглядит так:

Чип ключа внутри обмотки

Обе катушки замыкаются в контур, размыкаемый контактами реле. Само реле управляется сигнализацией, тут ничего сложного нет.

Помните, что подключая к выходам сигналки любое вспомогательное реле, в параллель с его обмоткой устанавливают диод (катодом к «+12 В»). Иначе электроника выходит из строя.

Допустим, вам нужно произвести программирование не сигналки, а иммобилайзера, для чего модуль обходчика желательно отключить. Тогда, если реле срабатывает при каждом повороте ключа, поступают так:

1. Управляющий выход сигнализации программируется на другую опцию (не на управление обходчиком);
2. Производят действия с иммобилайзером;
3. Снова устанавливают требуемое значение в таблице программирования сигналки.

Эта рекомендация будет бесполезной, если использовать модуль «BP-3», включенный в разрыв штатной проводки. Делайте выводы.

Как устроен иммобилайзер

В состав иммобилайзера помимо ключа с чипом входит большое количество других устройств, образующих единую систему. И нарушение работы любого элемента приводит к отказу всей системы, поэтому рекомендуем прочитать о том как отключить иммобилайзер самостоятельно.

Иммобилайзер состоит из:

• ключа с чипом-передатчиком, генерирующим определенную последовательность импульсов;
• антенны, которая преобразует электромагнитные волны в электрические сигналы;
• приемника, который преобразует сигналы в понятный контроллеру формат;
• контроллера, который является центром всей системы;
• исполнительного устройства, которое по сигналу от контроллера блокирует и разблокирует работу двигателя;
• проводки, по которой поступает электропитание и происходит передача сигналов между блоками.

Обход иммобилайзера типа VATS

Для тех владельцев, автомобили которых защищены блокировкой двигателя типа VATS, предусматривается ключ зажигания с резистором внутри.

Для запуска мотора, технология VATS должна задать определенное сопротивление резистора. Иначе заблокируется не только стартер, но даже и топливный насос.

• изначально определите параметры резистора. Обычно его сопротивление лежит в пределах — 390 — 11800 Ом. Нужно приобрести похожую деталь (допустимое отклонение — 5%);
• определить где находятся провода, которыми подключен VATS. Обычно это два тонких проводника, подводимых к рулевой стойке. Они чаще всего проходят внутри кембрика, белого, оранжевого или черного цвета;
• Ниже приведена схема, посредством которой можно «обмануть» систему VATS. Чтобы подключить обходчик, обрежьте любой провод;

Следует помнить – в продаже существует множество самых разных моделей иммобилайзеров. Есть и бес ключевые обходчики. Это по-настоящему интересные устройства, но, чтобы описать все существующие методы, одной статьи недостаточно.

Беспроводной обходчик

С 2012 года начали появляться беспроводные системы обхода. Не нужен дополнительный чип, чтобы обойти систему. Устройство эмулирует сигнал транспондера, считывает его и принимает как основной. В продвинутых моделях может потребоваться дополнительная работа по установке и программированию устройства. Сначала записываются данные. А потом происходит настройка на специальном оборудовании.

Ведущими производителями беспроводных систем обхода являются компании:

• Fortin;
• StarLine;
• OVERRIDE-ALL и другие.

В некоторых моделях сигнализации уже имеется встроенный эмулятор иммобилайзера, так как без него не будет работать автозапуск и другие дистанционные функции.

Некоторые водители предпочитают просто удалить штатный иммо из системы. Чтобы это сделать, может понадобиться квалифицированная помощь специалистов в сервисе или навыки работы с электрооборудованием. Конечно, это снизит защищенность автомобиля. Также такие действия могут непредсказуемым образом сказаться на работе смежных систем.

Стоит помнить, что автозапуск в какой-то мере делает автомобиль уязвимым для злоумышленников. Также если обходчик иммобилайзера был установлен самостоятельно, то страховая компания может отказать в выплате компенсации при угоне автомобиля. В любом случае установка обходчика – это сложная операция, которую нужно делать с умом.

Какие существуют системы работы штатного иммо

1. RF >

Система VATS считается самой сложной для обхода, так как в процессе производства таких устройств постоянно совершенствуются технологии. Например, шифрование в таких устройствах уже не 40-битное, а 80-битное, в результате чего, обойти такой иммо будет крайне сложно.

Полезно! Для того чтобы произвести отключение штатного иммобилайзера, работающего по системе VATS достаточно определить показатель сопротивления резистора. Обычно оно колеблется в диапазоне 400-11800 Ом. Если вы его определите, то все что останется – это подобрать деталь с таким же показателем.

Сегодня самые популярные устройства оснащены именно такими блоками (VATS), например, иммобилайзер Старлайн i95. Но отчаиваться не стоит, так как та же фирма, которая производит лучшие иммо, на сегодняшний день, занимается изготовлением и самых качественных обходчиков.

Типы устройств

Сейчас существуют три основных типа иммобилайзеров:

1. Защищающие в движении (блокировка двигателя на ходу);
2. Контактные (самые распространенные);
3. Бесконтактные.

Первый тип иммобилайзеров характеризуется большим радиусом действия, благодаря более мощным плате и антенне. Его задача состоит в том, чтобы заблокировать двигатель во время движения автомобиля.

Устройство активно применяется не только различными финансовыми и другими организациями, но и частными лицами.

Суть состоит в том, что, если вместо законного владельца, в результате насильственных действий над ним, оказался другой водитель, можно было бы на большом расстоянии заблокировать двигатель на ходу. Главное, чтобы управляющий брелок остался у хозяина машины.

Правда это же можно делать и мобильными системами через смартфон или системами GPS контроля, к примеру, автомобильными спутниковыми поисковыми модулями.

Второй тип (контактные иммобилайзеры) – предусматривает наличие специальной считывающей платы в замке зажигания и ключа с чипом, в котором прошит уникальный код.

Недостатком таких устройств являет то, что потеря или попадание ключа в другие руки может привести к неприятным последствиям. Поэтому некоторые автовладельцы вынуждены тратиться на установку дополнительных средств защиты, таких, как устройств для сканирования отпечатков пальца или небольшой клавиатуры для ввода кода.

Третий тип — бесконтактные иммобилайзеры. Они более надежные в плане защиты, чем контактные. Дело в том, что основой здесь является специальный чип, который посылает сигнал с небольшого расстояния (до 0.1 метра) на принимающую плату.

Чип может быть вмонтирован в любую не привлекающую внимание вещь, а плата может принимать сигнал через антенну, размещенную в любом месте известном только владельцу авто. Т.е

если чип попал в другие руки, но нужно еще и знать куда его приложить, чтобы завести автомобиль.

Сейчас в комплекте большинства новых моделей автомобилей идут штатные иммобилайзеры. Их устанавливают еще на заводе, а поэтому данные устройства максимально интегрированы в электронику и конструкцию машины.

Но если они не удовлетворяют критериям безопасности автовладельца, можно дополнительно поставить еще один иммобилайзер в качестве противоугонного устройства.

Когда иммобилайзер нужно «перехитрить»

Сегодня, наверное, на каждом прилично защищенном транспортном средстве присутствует система иммобилайзера. Данное устройство призвано блокировать силовую установку автомобиля. Благодаря именно иммобилайзеру, автомобиль не только защищен от угона, но также и более удобен в использовании.

Существуют ситуации, когда нужно обойти защиту, и чтобы не пропала безопасность авто. Возникает вопрос – зачем и когда это нужно? Иммобилайзер нужно «перехитрить» в ряде случаев:

• при угоне автомобиля;
• при поломке защиты или утере брелока, ключей;
• при установке сигнализации с режимом автоматического запуска силовой установки;

Когда на автомобиль устанавливается сигнализация Шерхан, штатный иммобилайзер нужно на некоторое время обойти, чтобы автозапуск мотора стал доступен, но при нужно чтобы не пропала защита транспортного средства, а также другие режимы, которые препятствуют угону и нормальному использованию защитной системы.

Сегодня изобретено сразу несколько методов обхода блокировки двигателя

Когда будет производится установка одной из таких систем, нужно непременно брать во внимание тип запуска мотора. Существуют следующие типы запуска:

• запуск ключом. Тут нужно обойти наличие ключа в щели замка зажигания;

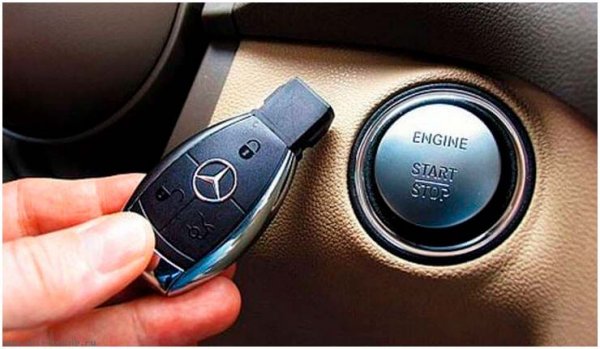

• запуск мотора клавишами Start/Stop. Нужно подключить обходчик к данным клавишам;

И в том и в другом случае необходимо монтировать бес ключный модуль обходчика. Вообще, модуль по обходу системы блокировки двигателя должен соответствовать следующим требованиям:

• схема подключения должна быть универсальной, а контроль иммобилайзером осуществляться сигнализацией;
• число транспортных средств, с которыми сопрягается модуль должно быть максимальным;
• стандартная блокировка двигателя не должна быть полностью отменена. Ее функционал, призванный предотвращать угон, не должен ослабляться;
• стандартный иммобилазер не должен препятствовать использованию каких-либо режимов автомобиля;
• цена должна быть невысокой. В идеальном случае, она меньше чем у чипа с ключом;

Что говорят автовладельцы об отключении иммобилайзера

1. Перерыв в вождении и отключение

«Перед ремонтом иммобилайзера или прошивкой ключа я всегда интересуюсь у клиента предысторией вопроса. То есть интересно, какие причины или действия привели к отказу ИММО.

Проанализировав полученную информацию, выяснил, что наиболее часто возникновению проблем предшествовал сильный разряд аккумулятора. Чаще всего заряд падает ниже 9 Вольт. Очень распространено это явления зимой, но случается и летом. Например, автомобилист уехал в отпуск, оставив авто в гараже. Перед отъездом проверил заряд аккумулятора, он был нормальным. Спустя две недели вернулся и обнаружил, что при попытке запуска двигателя загорается сообщение «иммобилайзер активирован», а также мигает индикатор в виде машины с ключом.

Поэтому рекомендую в случае планируемого долгого планового простоя машины снимать клемму с аккумулятора

Зимой эта предосторожность будет очень актуальной. Все без исключения отказы иммобилайзера случались, когда разряд батареи происходил плавно».

2. Устройство чипа иммобилайзера

«В ключе находится чип, который содержит специальный код. Иммобилайзер обнаруживает чип и считывает код. Поэтому если вдруг ИММО выдает ошибку, то возможны два варианта: вышел из строя чип в ключе либо код, записанный в памяти, поврежден или утерян. Когда сломан чип, можно воспользоваться запасным ключом или обратиться к дилеру за новым, если машина покупалась в салоне. В случае проблем с памятью ЭБУ необходимо восстановить там оригинальный код, совпадающий с кодом чипа».

3. Снятие блокировки иммобилайзера

«Отключение режима Lock mode:

• Выключить зажигание.
• Включить зажигание с зарегистрированным ключом.
• Подождать 5 секунд.
• Выключить зажигание
• Повторить шаги 3 раза.
• Двигатель должен завестись.

Lock mode – это режим блокировки. Он активируется, если было несколько попыток завести мотор с ключом без чипа».

4. Как предотвратить поломку блока иммобилайзера

«Столкнувшись однажды с отказом иммобилайзера, не хочется повторять этот печальный опыт

Поэтому принимаем определенные меры предосторожности. Главная из них – не допускать разряда аккумулятора

Следует также исключить прикуривание от других авто или источников питания, так как чувствительный ЭБУ плохо переносит подобные процедуры».

5. Эффективен ли иммобилайзер против угона

«Для хорошего злоумышленника не составляет трудностей отключить ИММО. Ведь каким-то образом машины угоняют. Были случаи, когда машина, помимо иммобилайзера, оснащалась дополнительными устройствами защиты, однако от угона это не спасло».

Немного о иммобилайзере

Как все знают, завести транспортное средство нелегко, перед этим стоит выполнить проверку ключа в замке зажигания. Таким способом мы подключаем питание оборудования транспортного средства и выполняем замыкание цепи стартера двигателя. Стартер может вращать двигатель, а тот в свою очередь начинает заводиться. Здесь все ясно, не нужно вникать во все это так глубоко. По идентичному способу включаем двигатель, смотрим в рабочем ли состоянии он на большинстве транспортных средств, к примеру, среди ВАЗ 2101 и ВАЗ 2116. А вот многие современные транспортные средства, среди которых почти все немецкие автомобили; ВАЗовские Priora, Granta, Калина, Largus и многие иномарки — имеют кроме механической защиты ключ замка зажигания, еще дополнительный электронный защит — иммобилайзер.

Иммобилайзер является охранной системой транспортного средства, которая останавливает включение двигателя, при этом водитель может обойтись и без оригинальных чипованных ключей. Работа ее ведется следующим образом: при включении ключа в замок подключается зажигание, боротовой ПК транспортного средства начинает считывать код с чипованных ключей. Если код машины и код ключа одни и те же, то бортовой ПК дает возможность включить, в противном случаи двигатель запустить не представляется возможным. Значит, если не иметь под рукой оригинальных чипованных ключей, современные ультрасовременные транспортные средства не смогут завестись.

Как работает обходчик иммобилайзера?

На
всех обходчиках есть небольшие чипы. Чип испускает несильный RF–сигнал. Его считывает
антенна, расположенная в замке зажигания. Она определяет «родной» ключ. Даже
если ключ легко вставится в замок, он все равно будет бесполезен — завести
автомобиль не получится, чип отдаёт неверный шифр.

Запрет
на запуск сработает при использовании дистанционного автоматического пуска — ключ
и транспондер также не будут распознаны. Но бесключевой обходчик может заменить
микросхему связанного с охранной системой. Когда сработает автоматический
запуск, система посредством антенны передаст сигнал на микросхему.

Поэтому такие гаджеты можно назвать обходными только
условно. Скорее, у них совершенно иной принцип получения доступа к мотору.

В
России дело с обходом обстоит намного проще, чем на Западе — у нас применяют
упрощенные системы иммобилайзеров. В Европе и Америке практикуют стандарт VATS,
при котором передаётся дополнительная информация через идентификатор. За счет
этого процедура обхода многократно усложняется.

Чем иммобилайзер отличается от сигнализации?

Несмотря на то, что оба устройства предназначены для противодействия угону, их принцип действия и назначение существенно отличаются:

• Сигнализация оповещает владельца о попытке взлома замков или доступе злоумышленников в салон, багажник или подкапотный отсек. Это делается с помощью звуковых и световых сигналов, а также через брелок (в моделях с обратной связью).
• Иммобилайзер обездвиживает автомобиль и не позволяет угонщику завести мотор, чтобы завладеть машиной.

Справка: в некоторых моделях иммобилайзеров предусмотрен режим противодействия разбойному нападению. В этом случае двигатель глохнет лишь в случае, когда автомобиль удаляется на некоторое расстояние от владельца.

Работа обходчика и установка дистанционного запуска

Каждый ключ, который привязан к штатному иммобилайзеру, имеет маленький чип, транспондер. Транспондер установлен практически во всех ключах, независимо от того, есть на них кнопки, или нет. Его задача — излучать радиочастотный сигнал малой мощности. Такие системы называются RFID, Radio Frequency Identification. Эта система преобладает на нашем рынке, а на американских автомобилях принцип работы иммобилайзеров несколько иной.

На замке автомобиля стоит рамка-улавливатель, которая принимает радиосигнал от ключа, распознает его, и только после этого активируется электронная система управления двигателем, мотор запускается. Существуют системы с бесключевым доступом. Они работают точно по такому же принципу, разница только в том, что сигнал от транспондера в несколько раз усиливается передатчиком, который тоже расположен в ключе.

Элементы конструкции иммобилайзера

Как понять, почему иммобилайзер заблокировал запуск двигателя? Что делать в этом случае? Для начала нужно понять, как он работает и определить его основные конструктивные элементы.

Главная составляющая иммобилайзера – это электронный блок управления. Его функционал обеспечивает микросхема, которая прошита под конкретную программу действий. Микросхема содержит специальный код обмена, который используется при «опросе» ключа автомобиля. Также внутри есть катушка, считывающая информацию с ключа.

Смотреть галерею

Вторым важным элементом является исполнительный механизм, который содержит несколько электромагнитных реле. Как только электронный блок подает команду, коммутирующие механизмы разрывают цепочки сигналов, которые поступают к важных элементам автомобиля. При желании можно подключить дополнительную электромагнитную систему, которая будет блокировать неэлектрические устройства.

Третий элемент – транспондер, который представляет собой запрограммированный чип. Он есть в каждом ключе, который вставляется в замок зажигания. Этот транспондер передает системе автомобиля уникальный код, при распознавании которого блок управления дает разрешение или отказ на запуск двигателя.

Обыкновенный обходчик штатных иммобилайзеров

Чтобы воплотить в реальность функции автоматических либо дистанционных запусков двигателя применяется особая техника, которая известна под названием «обходчик штатных иммобилайзеров». В эту технику укладываем чип, который был извлечен из запасных ключей либо ключа целиком. Кроме того, вы можете сделать дубликат чипа ключа (ее стоимость составит не более 3000 рублей) либо можете оформить заказ на дополнительные ключи у официальных дилеров.

Обходчик иммобилайзера хранится глубоко в транспортном средстве и как-то его можно подключить к автосигнализации и к системам иммобилайзера машины. Считывание чипа имеет место лишь когда он запускается, когда имеется разрешение на автосигнализацию.

Работа обходчика и установка дистанционного запуска

Каждый ключ, который привязан к штатному иммобилайзеру, имеет маленький чип, транспондер. Транспондер установлен практически во всех ключах, независимо от того, есть на них кнопки, или нет. Его задача — излучать радиочастотный сигнал малой мощности. Такие системы называются RFID, Radio Frequency Identification. Эта система преобладает на нашем рынке, а на американских автомобилях принцип работы иммобилайзеров несколько иной.

На замке автомобиля стоит рамка-улавливатель, которая принимает радиосигнал от ключа, распознает его, и только после этого активируется электронная система управления двигателем, мотор запускается. Существуют системы с бесключевым доступом. Они работают точно по такому же принципу, разница только в том, что сигнал от транспондера в несколько раз усиливается передатчиком, который тоже расположен в ключе.
