Как самому найти «подсос» воздуха в карбюратор?

Как найти подсос воздуха и вакуумную утечку

ХОРОШО. У вас проблемы с работой двигателя, и вы хотите проверить где система подсасывает воздух или теряет герметичность, с чего начать?

Сначала найдите вакуумную диаграмму для вашего автомобиля. Вы можете найти копию вакуумной схемы в руководстве по эксплуатации вашего автомобиля, но большинство производителей автомобилей включают схему в моторном отсеке. Поднимите капот и осмотрите переднюю часть моторного отсека, чтобы найти наклейку.

Если вы не можете найти его в своем руководстве или в моторном отсеке, вы можете купить его в отделе обслуживания дилеров. Другим источником является руководство по ремонту вашего автомобиля, которое содержит все виды полезной информации, которую вы можете использовать для обслуживания и устранения неисправностей многих автомобильных систем. Таким образом, вы сделаете хорошие инвестиции.

Диаграмма вакуума показывает различные устройства с вакуумным управлением и их взаимосвязь. Более новые модели автомобилей отображают сходство компонентов и их расположение.

ХОРОШО. Теперь, когда у вас есть схема вакуума для вашего автомобиля, вы можете приступить к поиску неисправностей для потенциальной утечки. Однако, даже если у вас нет диаграммы прямо сейчас, вы все равно можете выполнить следующие шаги.

( Примечание. Если вы пытаетесь обнаружить потенциальную утечку вакуума из-за кода неисправности, который вы получили после того, как загорелся индикатор Check Engine, возможно, ваш автомобильный компьютер корректирует соотношение воздух / топливо для компенсации, поэтому двигатель может не звучать так, как если бы у него были проблемы с производительностью. Если это так, отсоедините датчик положения дроссельной заслонки или датчик кислорода, чтобы заставить компьютер запустить двигатель в режиме «жесткого кода» , чтобы вы могли слышать двигатель – грубый холостой ход. Это облегчит обнаружение источника утечки вакуума во время диагностики.)

Если вы подозреваете конкретное устройство (или несколько), вы можете начать с этого устройства. В противном случае следуйте схеме и начните проверку каждого шланга. Если у вас нет схемы, проверьте каждый вакуумный шланг, когда вы двигаетесь вокруг двигателя. Большинство вакуумных шлангов тонкие и мягкие, за исключением того, что используется на усилителе тормозов, который является более толстым и прочным по конструкции, и, возможно, шланг PCV.

Устранение утечек вакуума требует тщательного визуального осмотра шланга, проверки его правильного подключения и прослушивания контрольного шипящего звука.

Но шум работающего двигателя может сделать невозможным услышать шипящий звук, исходящий от протекающего вакуумного шланга или прокладки. Для этого у вас есть два варианта: вы можете использовать стетоскоп механика, который помогает усилить звуки в вашем ухе, или вы можете использовать длину шланга для той же цели.

Симптомы подсоса воздуха

Принцип работы инжекторного двигателя основан на смешивании топлива и воздуха в точных пропорциях, количество поступаемого воздуха в двигатель определяется датчиком массового расхода воздуха (ДМРВ). Воздух, который не учтен датчиком, а именно тот, что поступает в двигатель после ДМРВ, будет снижать мощность двигателя и вызывать перебои в его работе.

Следует задуматься о проверке двигателя на подсос, если в работе вашего автомобиля есть хоть один из этих симптомов:

• Потеря мощности;
• Увеличенный расход топлива;
• Плохой или затрудненный запуск ДВС;
• Провалы при резком нажатии на педаль газа;
• Двигатель не развивает обороты свыше 3000 об/мин;
• Плавающие обороты на холостом ходу;

Все эти симптомы напрямую связаны с подсосом.

Методы обнаружения неисправности

Как правило, о возможности проникновения воздуха сквозь неплотное соединение вспоминают в последнюю очередь, когда исключены остальные неполадки – выход из строя датчиков, регуляторов и так далее. Между тем существует простой способ найти подсос воздуха – на работающем двигателе медленно закрыть патрубок дроссельной заслонки ладонью. Если мотор не глохнет, то на участке после датчика ДМРВ появилась щель, куда просачивается дополнительный поток.

Чтобы локализовать проблемное место, рекомендуется проверить герметичность тормозного вакуумного усилителя следующим образом:

1. Заведите мотор и дождитесь, пока стабилизируются обороты холостого хода.

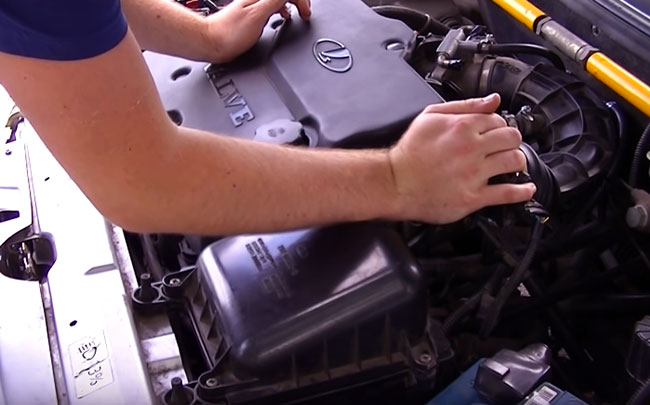

2. Передавите в нескольких точках резиновый патрубок, ведущий от силового агрегата к корпусу усилителя.
3. Если работа двигателя не изменится, то на данном участке подсоса нет. На неисправность укажет повышение оборотов коленчатого вала.

Аналогичным способом проверьте все шланги, отбирающие вакуум от мотора. Если обороты коленвала меняются при сдавливании и последующем отпускании патрубков, ищите ослабленный хомут либо трещину в шланге.

Отыскать подсос воздуха через дроссельную заслонку, коллектор и другие детали двигателя поможет компрессор. Нагнетающий шланг с переходником вкручивается вместо любой свечи зажигания, затем коленчатый вал поворачивается в положение, когда впускной клапан данного цилиндра открыт. Нагнетая воздух под давлением 4–6 Бар, обработайте все стыки мыльным раствором – в проблемной точке сразу появятся пузыри.

Отлично себя зарекомендовал старый «дедовский» метод – поливка соединений горючей жидкостью. Как производится диагностика:

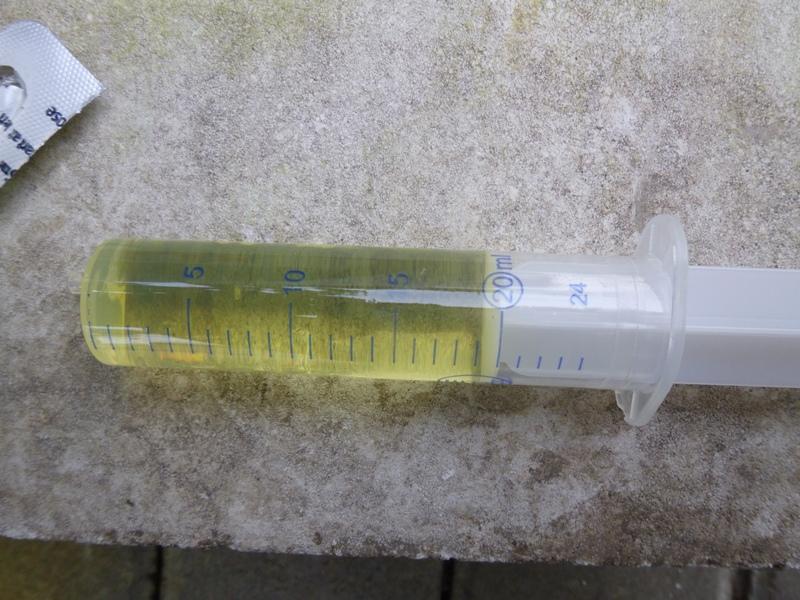

1. Наберите в шприц объемом 20 см3 бензина.
2. Запустите двигатель и обождите, пока холостой ход немного выровняется.
3. Аккуратно поливайте бензином подозрительные точки, выдавливая горючее прямо на прокладки.
4. Если подсос идет через впускной коллектор, то поршни станут втягивать разлитый бензин вместе с воздухом и обороты заметно повысятся. Действуйте аккуратно, чтобы горючее не попало на электропроводку.

Способ поливки одинаково хорошо подходит для проверки коллектора, уплотнений форсунок и прокладки дросселя. А вот проверить заслонки карбюратора шприцем не выйдет, поскольку к ним нельзя подобраться. Чтобы убедиться в наличии выработки и образовании боковых щелей, агрегат придется снять и очистить от сажи стенки камер.

Магистраль, подающую солярку к ТНВД дизельного мотора, проверить сложнее. Здесь подойдет способ с применением компрессора и мыльной пены, но подобное оборудование есть не в каждом гараже. Придется идти по стыкам всей трубки и диагностировать подсос методом исключения. Обливать соединения дизельным топливом бессмысленно – эффект будет незначительный и перемен в работе мотора вы не услышите.

Один из новейших методов диагностики предполагает использование специального устройства – генератора дыма. Подключение производится, как и в случае с компрессором, к свечному отверстию любого цилиндра. После запуска дымогенератора нетрудно отыскать точку проникновения воздуха. Чтобы лучше видеть поднимающиеся струйки дыма, рекомендуется применять галогенную лампу.

Как найти подсос воздуха в коллекторе

На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

Простой дымогенератор из сигареты

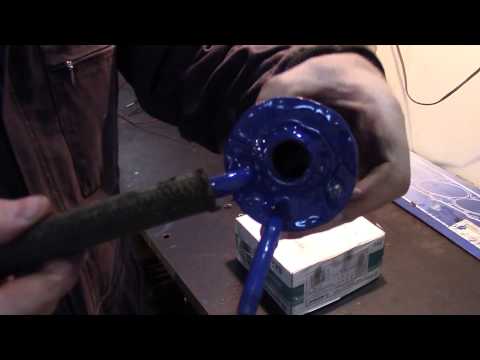

Масляный дымогенератор своими руками

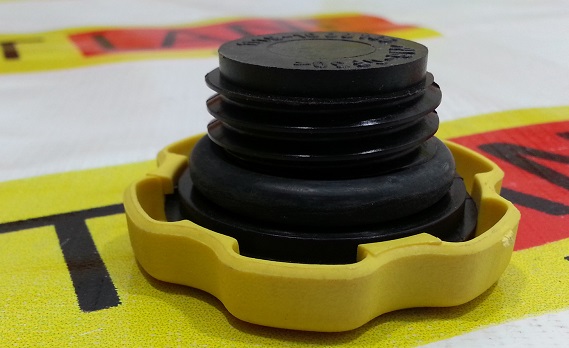

Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.

Поиск подсоса воздуха

Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

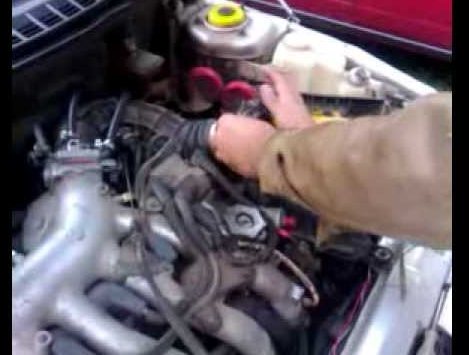

Проверка подсоса воздуха, пережимая шланги

Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.

Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

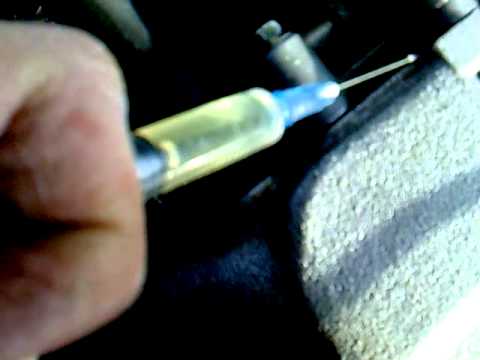

Поиск подсоса воздуха методом пролива бензином

Как обнаружить подсос опрыскиванием

Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.

При поиске подсосов стоит брызгать на:

1. Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
2. Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
3. Соединение ресивера и патрубка дросселя.
4. Прокладки форсунок.
5. Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).

Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.

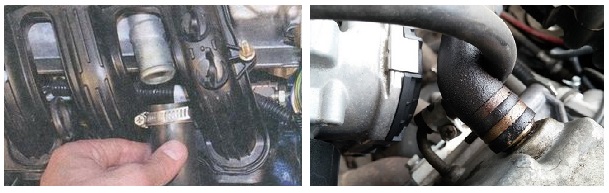

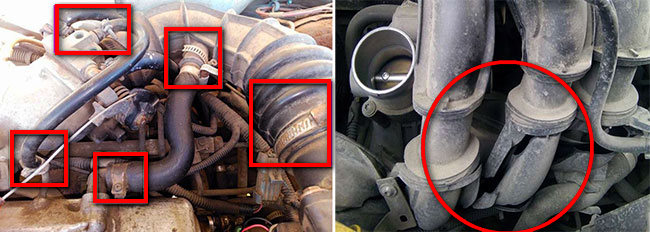

Возможные места негерметичности впускного тракта

Все трубки, шланги вакуумной системы. Чаще всего шланги рассыхаются в местах соединения со штуцерами, трескаются на изгибах

Также подсос неучтенного воздуха может возникнуть вследствие невнимательности, когда после ремонта забывают подключить либо путают местами шланги, сдергивают их со штуцеров по неосторожности.

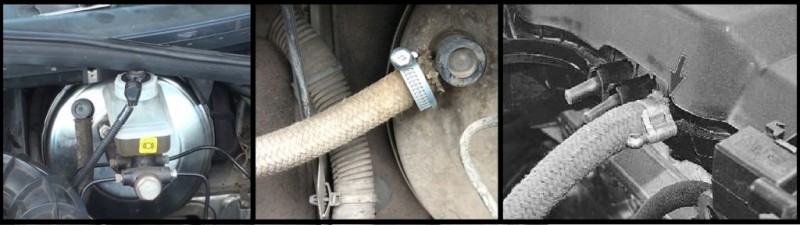

Система вакуумного усилителя тормозов. Подсос воздуха может происходить не только через обратный клапан или шланг, но и через порванную мембрану, разгерметизацию корпуса вакуумной камеры

Мы уже рассматривали, как проверить ВУТ.

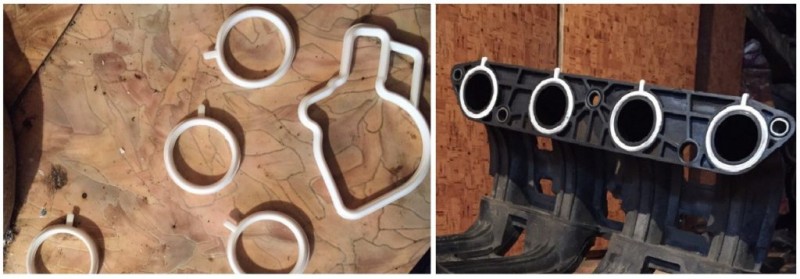

Прокладка впускного коллектора.

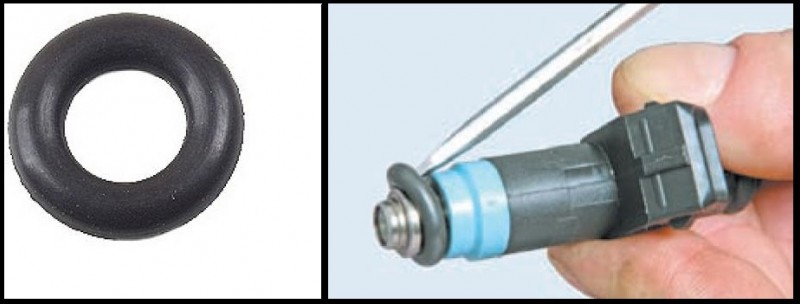

Уплотнительные резинки форсунок.

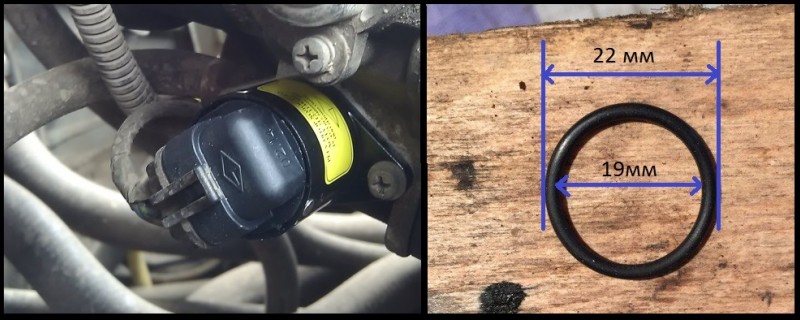

• Уплотнитель РХХ в месте прикручивания к корпусу ДЗ.
• Ось вращения механической дроссельной заслонки. Возникшая на больших пробегах выработка приводит к появлению люфта. Дроссельные заслонки с электропроводом проблемой подсоса неучтенного воздуха в таких местах не страдают.
• Трещина во впускном коллекторе. Довольно типичная проблема для авто с пластиковыми коллекторами.
• Система вентиляции картерных газов. Причиной подсоса становится негерметичность шлангов, трубок, клапана.
• Негерметичность системы вентиляции бензобака.

Применение диагностического прибора

Сканер позволяет определить дополнительные симптомы, свидетельствующие о том, что причина нестабильных холостых оборотов именно в подсосе воздуха, Прибор позволит в реальном времени наблюдать:

• показания лямбда-зонда;
• степень открытия дроссельной заслонки;
• положение регулятора холостого хода;
• желаемые и действительные обороты холостого хода;
• долгосрочные и краткосрочные топливные коррекции.

На видео специалист-диагност поясняет, как именно использовать эти значения для диагностики подсоса воздуха в двигателе.

https://youtube.com/watch?v=8abNP9WN_EU

https://youtube.com/watch?v=v4t4rqSmXG0

Локализируем причину

Рассмотрим основные методы определения причины подсоса воздуха без использования дымогенератора.

• Разбрызгивание очистителя карбюратора вблизи элементов впускного тракта. В состав очистителей входят легко испаряемые и воспламеняемые компоненты. Попадая через место подсоса воздуха в цилиндры, очиститель обогащает топливную смесь. В особо критичных случаях в такие моменты наблюдается кратковременное поднятие оборотов двигателя. Но гораздо достоверней во время теста наблюдать с помощью диагностического прибора за краткосрочной топливной коррекцией. Значения при всасывании очистителя будут подниматься, так как лямбда-зонд зарегистрирует обогащение смеси.
• Разбрызгивание воды. Цель проверки – услышать характерный звук всасывания воды, что обязательно произойдет в месте подсоса воздуха. Для удобства наберите в бутылку воды, предварительно сделав небольшое отверстие в крышке. Обильно полейте места подключения шлангов вакуумной системы, по возможности место стыка блока цилиндров и впускного коллектора. С особой внимательностью проверьте участок после дроссельной заслонки, так как там разряжение и риск появления подсоса выше всего. Но не стоит целиком заливать двигатель холодной водой, а особенно, выпускной коллектор. Резкий перепад температур может привести к его растрескиванию.

Тест дымогенератором

Смысл проверки заключается в подаче во впускной тракт дыма. В местах подсоса воздуха дым будет выходить, что и позволит локализировать негерметичность. Вы можете купить дымогенератор либо соорудить прибор своими руками. В интернете предостаточно различных вариантов конструкции, один из которых показан на видео ниже.

Как дымогенератором найти место подсоса воздуха?

1. Заблокируйте впускной патрубок перед воздушным фильтром. Если этого не сделать давление дыма во впускном тракте нарастать будет медленно.
2. Отсоедините один из доступных шлангов вакуумной системы, вместо него подключите шланг дымогенератора.

С помощью компрессора подайте дым. Когда система полностью заполнится, вам остается наблюдать за местами утечки дыма, которые могут спровоцировать подсос неучтенного воздуха во впускной коллектор.

Подсос воздуха во впускном коллекторе симптомы

Хотя вы с большей вероятностью столкнетесь с утечкой из вакуумного шланга, также могут возникнуть утечки из прокладки впускного коллектора. Если предыдущая проверка не показала, что что-то не так, проверьте впускную прокладку между коллектором и головкой цилиндров, а также прокладку основания, расположенную между впускным коллектором и корпусом дроссельной заслонки или карбюратором.

Для проверки этих прокладок вы можете использовать один из двух простых альтернативных методов:

• Мыльная вода в распылителе.
• Стетоскоп механика или слушать через длинный шланг прикладывая один конец к месту исследования, а второй к уху

Любой из этих методов хорош.

1. Применить аварийные тормоза.
2. Установите вашу передачу на парковку (автоматическая) или нейтральная (ручная).
3. Заблокируйте колеса, чтобы они были безопаснее и не позволяли автомобилю двигаться.
4. Запустите двигатель и дайте ему поработать на холостом ходу.
5. Используйте мыльную воду, немного распылите вокруг впускного коллектора, где он сопрягается с головкой цилиндров и вокруг основания карбюратора или корпуса дросселя. Не забудьте визуально проверить сам впускной коллектор на наличие трещин и разбрызгивать воду в подозрительных местах.
6. Слушайте любые изменения в работе двигателя на холостом ходу.
7. Вы также можете увидеть пузыри на месте утечки вакуума.

Примечание. Чтобы использовать шланг (или стетоскоп механика), наденьте один конец шланга на ухо и переместите другой конец шланга вокруг края прокладки впускного коллектора и прокладки карбюратора или корпуса дроссельной заслонки. Если есть утечка воздуха, вы услышите шипящий звук.

Если вы обнаружили утечку вакуума во впускном коллекторе или в основании корпуса дросселя, сначала попробуйте затянуть крепежный болт впускного или дроссельного корпуса:

• Затягивайте болты постепенно, следуя перекрестной схеме – при затягивании коллектора начните с центра и продолжайте.
• Затяните болты моментом, указанным в руководстве по ремонту автомобиля, с помощью динамометрического ключа.
• Проверьте еще раз на утечку вакуума.
• Если утечка все еще присутствует, вам необходимо заменить прокладку впускного коллектора или прокладку корпуса дроссельной заслонки.
• Следуйте инструкциям в руководстве по ремонту вашего автомобиля, чтобы заменить любую прокладку.

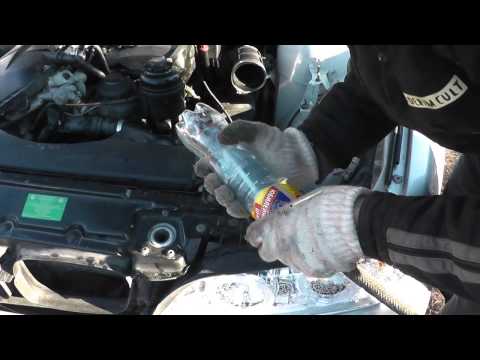

Посмотрите видео ниже, чтобы увидеть, как парень использует воду для диагностики пропуска зажигания на первом цилиндре.

Попадание воздуха в топливную систему

Места подсоса воздуха на карбюраторных двигателях:

1. Регулирующий качество смеси винт.
2. Прокладка под карбюратором не обеспечивает герметичность.
3. Дроссельная заслонка не плотно прилегает.
4. Подсасывать может также через дроссельные оси.
5. Нарушена герметичность диафрагмы демпфера дросселя, экономайзера и пускача.

Места подсоса воздуха в автомобилях с дизельными моторами:

• не герметичные трубки топливной системы низкого давления — от бака до фильтра;
• не герметичные трубки топливной системы низкого давления — от фильтра до ТНВД;
• не герметичны уплотнение приводного вала, а также ось рычага управления подачи солярки или крышка топливного насоса высокого давления (ТНВД).

Дизельные двигатели нового поколения чаще сосут воздух, чем дизель движки старого образца. Это связано с тем, что на старых двигателях использовали латунные трубки, которые обеспечивают надежный долговечный срок эксплуатации. А в новых двигателях устанавливают пластмассовые быстросъемные трубки. Понятно, что срок эксплуатации новых трубок меньше.

На автомобилях с пробегом от 150 тыс. км. износ трубок и колец трубок чаще. За счет вибрации двигателя уплотнительные кольца трубок изнашиваются, а пластмассовые трубки стираются.

Дизельная топливная система может завоздушиваться из-за повреждений как на прямой ветке, так и на обратной.

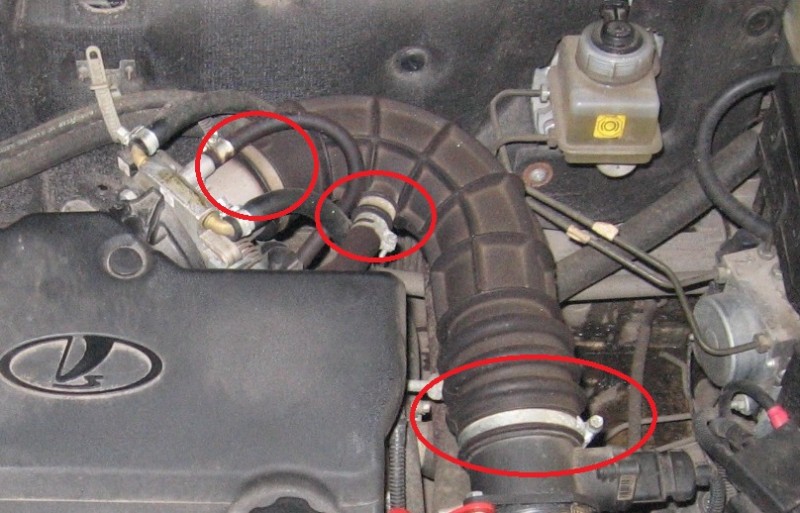

Места подсоса воздуха

К основным местам, через которые может происходить подсос, относится:

• прокладка впускного коллектора;
• прокладка на дроссельной заслонке;
• участок патрубка от воздушного фильтра до дроссельного узла;
• уплотнительные кольца форсунок;
• вакуумный усилитель тормозов;
• вакуумные шланги;
• клапан адсорбера;
• регулятор холостого хода (если он есть).

Отдельно стоит рассматривать места подсос воздуха на карбюраторных двигателях — там нет электроники, и воздух может сосать лишь на вакуумном усилителе или где-то в карбюратор.

Места подсоса (карбюратор)

1. У винта качества топливной смеси.
2. За прокладку под карбюратором – участки с копотью верный признак.
3. Сквозь не плотное прилегание дроссельной заслонки.
4. Через оси дросселей.
5. Нарушения целостности диафрагм демпфера дросселя, экономайзера или пускового.

На машинах с электронным впрыском

Здесь возможных мест для подсоса уже значительно больше. Наиболее безобидный и легко выявляемый подсос воздуха может образоваться сразу за датчиком массового расхода топлива – в растрескавшейся гофре, что идет от воздухомера к дросселю. Если подсос именно в этом месте, это можно назвать удачей, ведь такой дефект может быть выявлен визуально и легко устраняется.

Но воздух может подсасывать не только с гофры, но и из-под прокладки впускного коллектора, и такой подсос иногда можно заметить лишь при демонтаже коллектора, а иногда он не виден даже и после снятия впуска.

Воздух может подсасывать из сорвавшихся с впускного коллектора вакуумных шлангов. И заметить маленький шланчик, выпавший с места своего крепления, тоже может быть очень непросто.

В большинстве случаев подсос можно выявить с помощью генератора дыма. Но не всегда. Это касается подсоса с неисправного клапана вентиляции топливного бака. В этой ситуации неучтенный воздух будет засасываться в место утечки с внутренней магистрали вентиляции топливного бака.

И если уже были заменены уплотнения впускного коллектора и топливных форсунок, проверены все вакуумные шланги, но симптомы подсоса воздуха никуда не уходят, следует проверить клапан вентиляции топливного бака. Ведь если он окислился и заклинил в открытом положении, сквозь него постоянно будет засасываться в мотор неучтенный воздух. Это приведет к обеднению смеси, к потере мощности и неустойчивой работе двигателя.

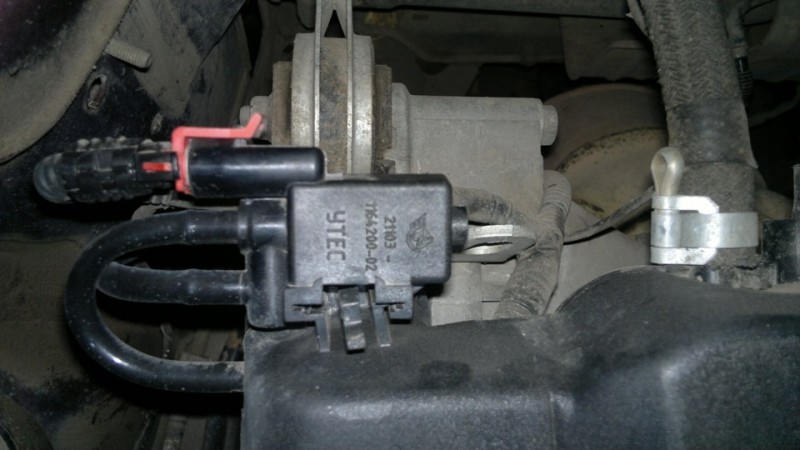

Назначение клапана вентиляции топливного бака в том, чтобы он стравливал лишние бензиновые пары во впускной коллектор, и если он заклинит в закрытом положении, то топливный бак из пластика может даже треснуть (машины с таким дефектом идентифицируются по шипящему звуку в момент откручивания топливной горловины).

Но стравливание происходит лишь эпизодически, с обязательной подготовкой электронным блоком всех систем машин. Поэтому операция не отражается на стабильной работе двигателя. Если клапан заклинил в открытом положении, именно через него и будет подсасывать воздух.

Исправный клапан будет закрыт при неработающем двигателе, так его можно снять и просто продуть. После этого к контактам клапана следует подвести 12-вольтовое питание и просто послушать, производится ли открытие/закрытие клапана. Звуки, указывающие на функционирование клапана при его прямом подключении к аккумулятору говорят о том, что клапан работает нормально и причина не в нем.

Немного о признаках появления неисправности

Силовой агрегат автомобиля является сложной инженерной конструкцией. Если после обнаружения даже небольших отклонений в его работе, следует разобраться с возникшей проблемой и устранить её. Если это оставить без внимания, можно дождаться возникновения больших осложнений, которые повлекут за собой не только значительные материальные затраты, но и моральные издержки, длительный простой машины.

Что происходит в том случае, когда появляется подсос воздуха на ВАЗ 2112, 2114 или других моделях? О появлении такой неисправности может свидетельствовать ряд признаков:

1. Затруднительный пуск двигателя после длительной стоянки;
2. Холостые обороты мотора «плавают»;
3. Теряется мощность двигателя;
4. Возрастает расход топлива.

Плавание оборотов холостого хода может привести к тому, что двигатель остановиться. Если это произошло на перекрёстке, да к тому же мотор плохо заводится, это уже создание пробки, нервозность других участников движения, появляются предпосылки для создания аварийной ситуации. Если автомобиль оборудован силовым агрегатом с карбюратором, попытка отрегулировать холостой ход винтами количества и качества топливной смеси к успеху не приведёт.

Этому мешает появившийся подсос воздуха, идущий мимо каналов холостого хода. Станет заметна потеря мощностных показателей мотора. Автомобиль теряет свою резвость, движение на пониженных скоростях имеет продолжительный период. Движение можно начать только при повышенных оборотах. На машинах с инжекторными двигателями, которые оборудуются датчиками, контролирующими массовый расход топлива, будет замечено появление слишком низких холостых оборотов. Бортовой компьютер может показать сбой лямбда зонда. Обеднённая топливная смесь не позволит получить максимальный крутящий момент, становятся заметны частые пропуски воспламенения смеси в цилиндрах. Движение в привычном режиме приведёт к повышенному расходу топлива.

Последствия подсоса воздуха

Подсос воздуха приведет к попаданию нежелательного воздуха в двигатель там, где этого не предусмотрено. Это снижает производительность двигателя и приводит к неисправности некоторых систем, которые зависят от вакуума.

Поскольку подсос воздуха вызывает неэффективность двигателя, вы заметите, что загорается «Check Engine» на приборной панели. Вы также будете испытывать проблемы с ускорением — это потому, что топливо подается неэффективно в камеры сгорания. Вакуум же используется для того, чтобы привести в действие приводы, датчики или тормоза.

При утечке вакуума некоторые из датчиков могут начать работать неправильно, вынуждая вас на ненужный ремонт.

Это интересно: Замена переднего ступичного подшипника на Шевроле Лачетти — видео

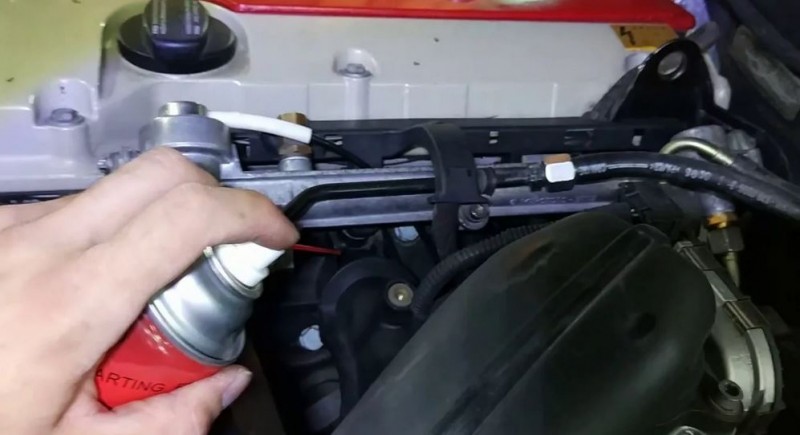

Поиск подсоса воздуха с помощью очистителя карбюратора

Если у Вас нет возможности собрать самодельный дымогенератор, то можно попробовать еще более простой метод поиска подсоса воздуха – с помощью очистителя карбюратора. Метод является не менее эффективным, просто потребуется больше терпения и смекалки. При данном способе, результат, будет зависеть от вашего упорства, так как подсос воздуха, скорее всего, удастся обнаружить не с первого раза и плюс ко всему работы необходимо производить при запущенном ДВС.

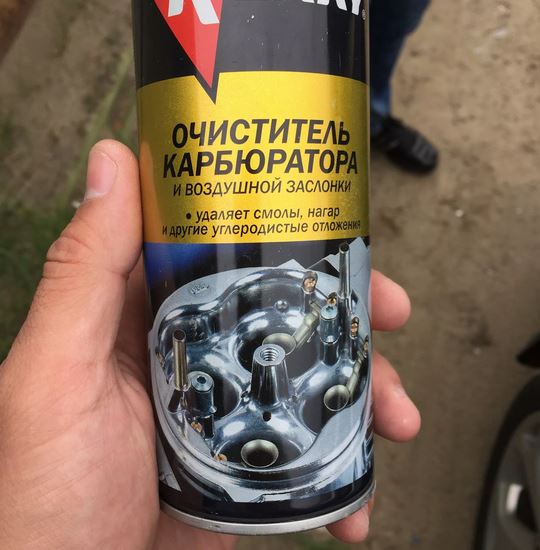

Очиститель карбюратора (карбоклинер)

1. Для начала необходимо купить в автомагазине очиститель карбюратора, либо жидкость “Быстрый пуск” или “Холодный пуск”. В состав этих жидкостей входят эфиры, которые очень легко воспламеняются в ДВС.
2. Прогрейте двигатель до рабочей температуры. На холодном двигателе обнаружить вредоносный подсос не получиться.
3. Как только двигатель прогрелся до рабочей температуры распыляйте очиститель карбюратора на все места, где может подсасываться воздух: все соединительные трубки, дроссельный узел, места стыка впускного коллектора с ГБЦ, места крепления форсунок, места крепления датчиков, в общем надо побрызгать все места где может быть подсос воздуха.
4. Как только очиститель карбюратора попадет на место подсоса воздуха, то у автомобиля моментально изменятся обороты двигателя. Это обусловлено тем, что вместо воздуха в камеру сгорания попадет очиститель карбюратора.
5. Если с первого раза не удалось обнаружить подсос воздуха, то повторите пункт 3 снова. Дело в том, что щель, через которую неучтённый воздух попадает в систему впуска, может быть настолько мала, что обнаружить её с первого раза не удастся. В таком случае не стоит жалеть очиститель карбюратора, проливайте им все места тщательно.

Вот таким простым и дешевым способом можно найти неисправность в системе впуска. Можно еще обнаружить не герметичность в системе при помощи мыльного раствора, но такой способ менее эффективен и со временем теряет свою популярность.

Как только обнаружите дефект в системе впуска, его следует немедленно устранить. Как правильно подобрать и купить нужную деталь я подробно описал в данной статье.

Как найти подсос воздуха?

Существуют разные методы и способы, эффективные и не очень.

Начать следует с того, чтобы на холостом попытаться услышать характерное шипение и понять откуда оно. Но, на «громких» моторах, особенно дизельных, это вряд ли возможно.

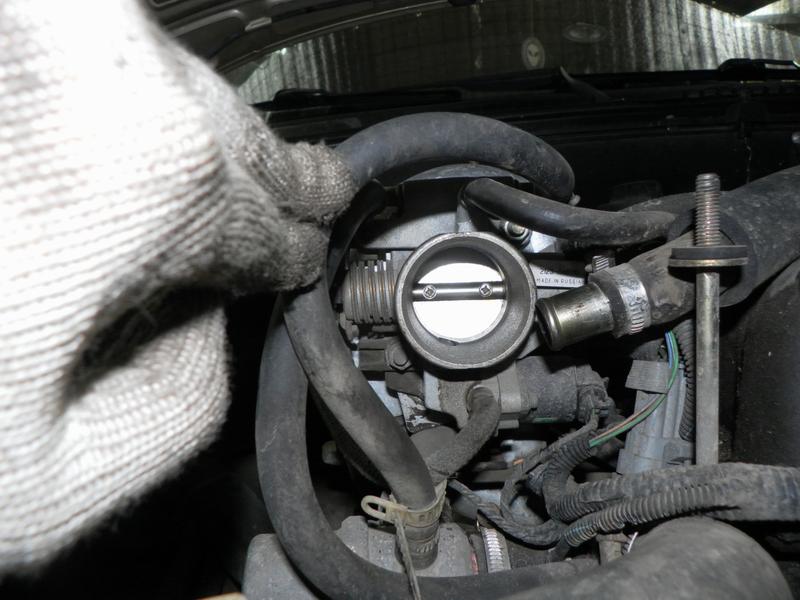

Вариант второй — перекрываем подачу воздуха. Чтобы понять есть ли подсос воздуха в целом, можно сделать довольно быстрый тест. Для этого отсоединяем патрубок воздушного фильтра и на рабочем двигателе закрываем подачу. В идеале мотор глохнет, это значит, что подача воздуха в систему осуществляется исключительно через воздушный фильтр, поэтому перекрыв эту подачу, мотор глохнет. Если же мотор не заглох, значит он берет воздух из других источников, которые предстоит найти и устранить.

Идем дальше, зная, что подсос есть, пробуем найти, где именно. Если это возможно попробуйте поочередно пережимать подачу воздуха, которые идут к впускному коллектору, как правил,о это шланг вакуумного усилителя тормозов, воздушная магистраль клапана адсорбера, а также воздуховод РДТ (регулятор давления топлива).

Смысл следующий, пережимая шланг, работа мотора должна существенно меняться. Если, пережав какой-то шланг, работа мотора улучшилась, скорее всего проблема где-то в этом месте, то есть на стыке или стыках. Логика следующая, если, пережав подачу в конкретном месте, мотор стал лучше работать, скорее всего здесь есть подсос, так как ограничив подачу в этом месте ТВС стала «правильной» и мотор выровнял обороты. Кстати, если подсоса нет в системе, то передавив какой-либо воздушный шланг, мотор должен давиться, глохнуть и работать хуже.

Вариант третий — «проливка» стыков

Если предыдущие варианты ни к чему не привели, придется прибегнуть к «дедовским» методам. Берем шприц, набираем в него WD-40 или жидкость для очистки дросселя, можно даже обычный бензин. Но, ни в коем случае не вода! Заводим движок и начинаем аккуратно обрабатывать возможные места подсоса воздуха, о них рассказал выше (стыки дроссельного узла и патрубка, стыки ГБЦ, впускного коллектора, гнезда форсунок, впускную резиновую гофру и т. д., короче все воздушные соединения, которые могут иметь неплотность). Наносим по стыку жидкость, после чего несколько секунд наблюдаем. Если в каком-то месте будет подсос воздуха, то нанесенная жидкость моментально будет втянута, а вы при этом услышите, как изменилась работа двигателя. ТВС станет богатой и мотор, так или иначе, поменяет свою работу.

Причины завоздушивания

Откуда же может попадать воздух в карбюратор. Как правило, это связано с неплотным закручиванием ЭМ клапана или держателя (на некоторых автомобилях вместо электромагнитного клапана бывает вкручен держатель жиклёра), рассыханием и порчей резиновой манжеты винтов регулирования, повреждением вакуумных трубок и другими причинами.

Рассмотрим всё подробнее.

1. Часто ввиду различных причин ЭМ клапаны выворачиваются и даже теряются. Кроме того, по клапану удаётся отрегулировать стабильные обороты двигателя в режиме ХХ. Если стоит держатель, то он должен быть вкручен на должную глубину. Наконец, на ЭМ клапане имеется свой уплотнитель из резины, который со временем может рассыхать. Следует обязательно проверить его.
2. Оба регулировочных винта оснащаются уплотнительными кольцами. Со временем последние могут больше не держать, тогда отсюда идёт всасывание воздуха.
3. Вакуумные трубки прокладываются от трамблёра до карбюраторного устройства, а также — от ВУ тормозов до впускного коллектора. На такой протяжённой линии нет да случаются пропуски, местами шланги рвутся или образуются дыры. Тем самым, происходит завоздушивание системы.

Кроме того, надо поочерёдно пережимать шланги возле штуцеров карба, и пытаться завести двигатель. Допустим, мотор не заводится из-за сильного завоздушивания. Пережимая шланги, можно добиться перекрытия подсоса, что априори поможет силовой установке завестись.

Особое место в карбюраторной системе занимают прокладки. Их тоже надо проверять на герметичность. Если бреши не заметны внешне, и на слух не слышно звуков подсасывания про прокрутке стартерного устройства, надо подвинтить болтики впускного механизма и смесителя топлива, надеясь на то, что расслаблены прокладки. Затем вновь проверить пуск двигателя.

По моменту затяжки. Рекомендуется крепить фиксаторы карбюраторы силой 13-16 Н.м, а гайки коллектора — моментом 21-26 Н.м. Это означает, что много тянуть не стоит, иначе легко можно повредить резьбу. Крайне опасно переусердствовать на горячем двигателе.

Некоторые специалисты делают так. Покрывают соединения жидкостью ВД-40 или мыльной пеной. Затем наблюдают. Если в пене образуется окно, это и есть место подсоса.

Вообще, затягивать сильно гайки нельзя! Из-за чрезмерной затяжки может легко деформироваться посадочная плоскость карба, и тогда подсос воздуха возникнет по этой причине.

Дефект неровной поверхности выявляют так. Ставят карбюратор, демонтированный с машины, на ровный стол. Плоскость должна быть совсем без выемок и бугров. Лучше, если это будет лист толстого стекла, установленный на стол. Затем надо посмотреть внимательно, имеется ли зазор между поверхностью карба и стеклом. Если да, то это говорит о деформировании.

Места подсоса

На Приоре имеется несколько мест подсоса воздуха и в ходе
проверке необходимо проверять каждое место, дабы исключить его или же наоборот
найти.

Как только Вы выбрали удобный для себя способ проверки, из указанных ваше, можно приступать к поиску места.

Хомуты

Проверка соединений хомутов на впускной гофре возле ДМРВ и дроссельной заслонки, а так же шлангов соединяющих ресивер и ДЗ. Хомуты должны быть хорошо затянуты, а шланги, которые ими зажаты, не должны прокручиваться на штуцерах. Плохие хомуты рекомендуется заменить на новые.

Гофра и шланги

Проверка целостности самой гофры и шлангов. Гофра не должна иметь сколов трещин и порывов, внимательно осмотрите ее при необходимости замените на новую. Шланги не должны иметь трещин.

РХХ (в Приорах без Е-ГАЗ)

Проверка уплотнительного кольца на регулятора ХХ. Проверку кольца необходимо проконтролировать демонтировав регулятор ХХ. Для этого откручиваем два винта под крестовую отвертку и вынимаем РХХ меняем кольцо на новое и ставим обратно.

Крышка

Проверка крышки масло заливной горловины. Довольно часто случается, что уплотнитель крышки затвердевает и имеет трещины при обнаружении подсоса воздуха возле крышки ее необходимо заменить.

Вентиляция картера

Проверка шлангов и хомутов картера малой и большой вентиляции. Со временем шланг вентиляции картера теряет свою эластичность и при колебаниях мотора может сломаться, тем самым пропуская воздух.

Щуп

Проверка герметичности щупа уровня масла в ДВС. Щуп, как и картерный шланг способен потерять эластичность своих уплотнителей, для устранения проблемы необходимо снять щуп, смазать герметиком посадочное место и установить обратно.

Дроссель

Проверка соединения ДЗ с ресивером. Дроссельная заслонка соединяется с ресивером на болтовом соединении, между которым устанавливается прокладка, со временем прокладка может промяться и пропускать воздух.

Кольца ресивера

Проверка уплотнительных колес на ресивере. Довольно распространенная проблема на пластиковых ресиверах. В местах соединения ресивера и к головке блока цилиндров для уплотнения используются резиновые кольца, которые под воздействием высоких температур высыхают и начинают пропускать воздух. Лечится данная проблема только заменой колец.

Кольца форсунок

Проверка уплотнительных колец на форсунках. Уплотнительные кольца форсунок так же как и кольца ресивера подвержены влиянию высоких температур что неблагоприятно сказывается на их физических свойствах. Подсос воздуха из-под форсунок локализуется заменой самих колец на новые.

Абсорбер

Проверка герметичности клапана абсорбера и его трубок. Клапан абсорбера напрямую связан с ресивером. Его трубки выполняются из пластика и в холодное время года, довольно часто случается их облом, что приводит к неизбежному подсосу воздуха.

Вакуумный усилитель

Проверка
шланга вакуумного усилителя тормозов и его герметичности. Вакуумный усилитель
тормозов соединяется с ресивером по средствам шланга. Подсос воздуха может быть
как и в самом усилителе так и в шланге.

Надеямся, наша
статья была Вам полезна. Желаем успехов в поиске подсоса воздуха на Лада
Приора.

Категория: Лайфхаки, Личный опыт, Ремонт
