Датчик холостого хода автомобиля ваз 2109 инжектор

Замена

Для работы вам потребуется:

• Новый регулятор, подходящий для вашего ВАЗ 2114;
• Ветошь;
• Крестовая отвертка;
• Ключ на 13 миллиметров;
• Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

1. Поставьте автомобиль на ровную площадку, включите ручник.
2. Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
3. Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
4. Снимите защитный кожух с силового агрегата.
5. Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
6. Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
7. Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
8. Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
9. Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
10. Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
11. Снимите разъем датчика с клемм.
12. При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
13. Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
14. Достаньте из крепежного гнезда регулятор.
15. Промойте с помощью карбюраторного очистителя весь дроссельный узел.
16. Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
17. Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
18. Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
19. Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
20. Подключите разъем на клеммы устройства.
21. Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
22. Поставьте обратно защитный кожух двигателя.

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

1. Попробуйте промыть старый датчик.
2. Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
3. Далее очистителем обильно обрабатывается шток, игла и пружина.
4. Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
5. Повторно промойте устройство, а затем верните его на место.
6. Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика. Так через клапан не будет подсасываться воздух.

Так через клапан не будет подсасываться воздух.

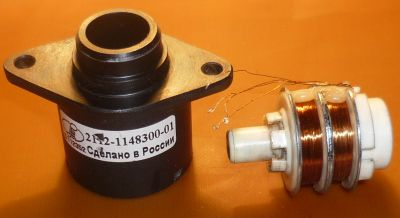

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

 Загрузка …

Замена Регулятора холостого хода — пошаговая инструкция с фото

Как мы уже писали выше, рхх расположен на корпусе дроссельной заслонки. Снимаем декоративную крышку двигателя.

Отсоединяем трубку вставленную в воздуховод как показано на рисунке.

Далее ослабляем хомут и снимаем воздуховод с дроссельной заслонки.

Аккуратно снимаем тросик газа как на фото

Теперь следует открутить дроссельный узел, если у вас получится добраться до датчика и так, то можно дроссель не снимать.

Дроссельный узел закреплен на двух болтах на 13

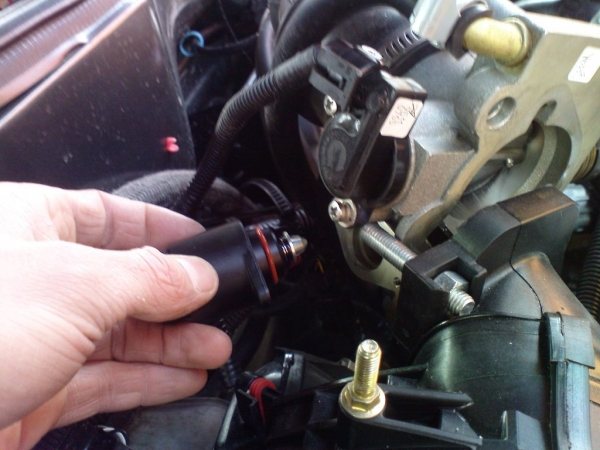

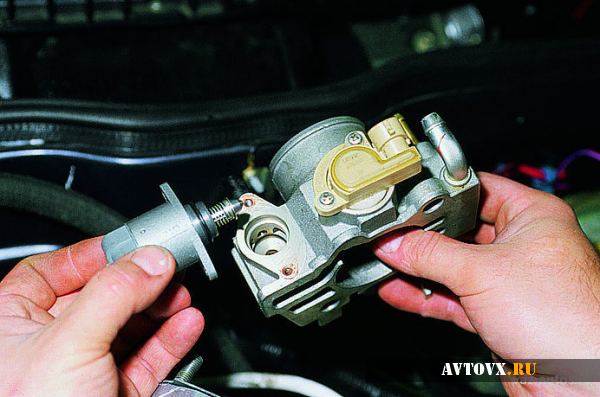

Теперь после снятия дросселя, мы легко можем снять рхх и установить новый.

Прежде чем установить новый рхх, почистите посадочное отверстие. Желательно смазать уплотнительное кольцо маслом

После установки рхх производим сборку в обратном порядке.

Замена

Для работы вам потребуется:

1. Новый регулятор, подходящий для вашего ВАЗ 2114;
2. Ветошь;
3. Крестовая отвертка;
4. Ключ на 13 миллиметров;
5. Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

• Поставьте автомобиль на ровную площадку, включите ручник.
• Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
• Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
• Снимите защитный кожух с силового агрегата.
• Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
• Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
• Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
• Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
• Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
• Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
• Снимите разъем датчика с клемм.
• При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
• Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
• Достаньте из крепежного гнезда регулятор.
• Промойте с помощью карбюраторного очистителя весь дроссельный узел.
• Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
• Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
• Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
• Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
• Подключите разъем на клеммы устройства.
• Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
• Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Расходомер воздуха (ДМРВ)

Одинешенек из самых дорогих сканеров, его поломка крайне неприятна. Он установлен в воздушном большаке сразу за фильтром и оценивает количество воздуха, поступающего в коллектор. На основе его свидетельств ЭБУ дозирует топливо, в режиме холостых оборотов он пропускает около 9 литров в час, на 3 тысячах витков — около 30 л/час.

Неисправности и симптомы

Это один из немногих датчиков, какие не могут резко вызвать явные признаки неисправности, но со временем можно констатировать рослый расход топлива, падение тяги на низах, провалы на высоких витках, могут возникнуть проблемы с холодным пуском. Может загореться лампа СЕ.

Как проверить

Если возникли подозрения в корректности труды ДМРВ, стоит снять клеммный разъем и запустить мотор. Если неженатые обороты вырастут при этом больше 1300 об/мин, возможно, что датчик спрашивает замены. Этот метод не точный, поэтому лучше использовать мультиметр и прочертить простые замеры. Прибор устанавливают на порог измерения 2 В, плюсовой щуп подключают к крайнему правому проводу (пуще всего — жёлтый), минусовой на зелёный провод, через один контакт от плюсового. Вводят зажигание, двигатель не запускают. Мультиметр покажет минимум 0,9 В, максимум 1,04 В. Заключительнее значение уже критичное и если замеры показали большее напряжение, датчик меняют. Будет здоров и внешний осмотр: если на поверхности есть масляный налет, датчик очищают и повторяют проверку.

Замена

Для работы вам потребуется:

• Новый регулятор, подходящий для вашего ВАЗ 2114;
• Ветошь;
• Крестовая отвертка;
• Ключ на 13 миллиметров;
• Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

1. Поставьте автомобиль на ровную площадку, включите ручник.
2. Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
3. Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
4. Снимите защитный кожух с силового агрегата.
5. Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
6. Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
7. Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
8. Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
9. Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
10. Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
11. Снимите разъем датчика с клемм.
12. При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
13. Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
14. Достаньте из крепежного гнезда регулятор.
15. Промойте с помощью карбюраторного очистителя весь дроссельный узел.
16. Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
17. Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
18. Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
19. Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
20. Подключите разъем на клеммы устройства.
21. Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
22. Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

1. Попробуйте промыть старый датчик.
2. Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
3. Далее очистителем обильно обрабатывается шток, игла и пружина.
4. Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
5. Повторно промойте устройство, а затем верните его на место.
6. Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

 Загрузка …

Что может указывать на проблемы с датчиком

Почему-то разработчики не запрограммировали в блок управления работой мотора, функцию проверки и сообщений об ошибке при отказе этого прибора. Поэтому для определения проблем с рхх применимы только внешние проявления в поведении мотора машины. Можно наблюдать такое поведение силового агрегата:

• Появление плавающих оборотов мотора;
• Остановка мотора во время движения транспортного средства;
• Отказ работы двигателя при движении на нейтральной передаче.

Необходимо учитывать при диагностике и тот факт, что такие «симптомы» болезни принадлежат и некоторым другим датчикам силового агрегата.

Также иногда встречаются повышенные обороты на холостом ходу. В этом также может быть виновен этот прибор. Высокие обороты на холостом ходу могут быть вызваны «лишним» количеством рабочей смеси в том случае, когда конусная игла полностью не садится в своё гнездо. Причинами такого явления может стать образование нагара или попадание посторонних мелких частиц в поток воздуха. О том, какие обороты должны быть на холостом ходу ВАЗ 2114, можно узнать из инструкции по эксплуатации машины. Рекомендуется устанавливать обороты холостого хода равными 750-800 оборотов в минуту.

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

• Плавающие обороты на холостом ходу;
• Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
• Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
• Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
• Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Показания

Что означают

На вольтметре менее 12В

Это говорит о том, что вероятнее всего аккумулятор разрядился

На измерителе нет никаких данных

Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя

Вольтметр показывает 12В и более

Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться

Особое внимание при очищении уделяйте игле со штоком

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.

Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.

1. Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.
2. Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
3. Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.

Снятие устройства

1. Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
2. Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
3. Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
4. Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
5. Включите на несколько минут зажигание, а затем выключите его.
6. Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.

Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.

Датчик кислорода

В подневольности от объёма двигателя, на ВАЗ 2115 может располагаться один или два датчика. Лямбда-зонд (он же кислородный датчик) устанавливают в приёмной трубе глушителя (в 1600-кубовых моторах их два). Датчик необходим для оценки количества кислорода в выхлопных газах и регуляции пропорций атмосферы и топлива в рабочей смеси. Чтобы устройство работало корректно, керамический пролетарий элемент должен быть прогрет до 345-360 градусов. Потому в его корпус встроен нагреватель. Датчик кислорода ВАЗ подаёт импульс на ЭБУ в пределах от 0,1 до 0,9 В. В первом случае смешение считается бедной, во втором — богатой.

Симптомы неисправности

Основным сигналом, сообщающим о неисправном лямбда-зонде, будет сообщение об ошибках. Начиная с ошибки Р0130 и заканчивая Р0141 по распорядку, можно делать вывод о неисправности ДК. О неисправности нагревательного элемента произнесут ошибки Р1102 и Р1115. Кроме показаний бортового компьютера о поломке, может произнести завышенный расход бензина. В гаражных условиях этот датчик не испытывают и при фиксации ошибок он подлежит замене.

Описание РЗХ

Теперь предлагаем ознакомиться с основной информацией касательно регулятора заднего хода. Где он располагается, как проверить устройство и произвести его замену? Читайте далее.

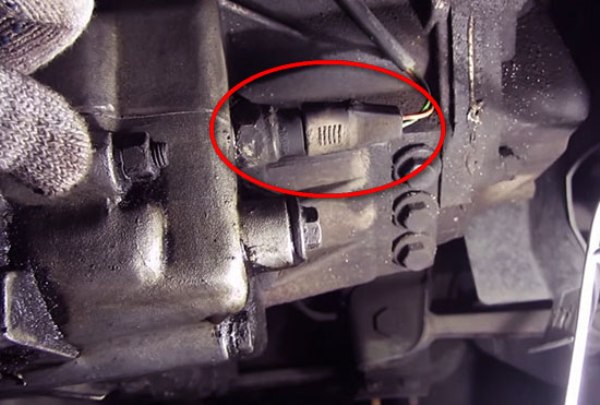

Место расположения и назначение

Основное назначение РЗХ заключается в активации белых лампочек в задних фарах, которые свидетельствуют о том, что транспортное средство начинает двигаться задним ходом. Благодаря этому другие водители знают о том, что автомобиль будет совершать маневр. Правильная работа РЗХ позволяет предотвратить возможное столкновение на дороге. Что касается места расположения, то сам девайс устанавливается на КПП — посмотрев на коробку, вы сможете увидеть два контроллера — скорости и РЗХ.

Принцип работы

Основным компонентом любого РЗХ является концевой переключатель. Когда водитель активирует заднюю скорость, этот переключатель активируется, на него подается питание от аккумулятора. Устройство замыкает электрическую цепь, в результате чего напряжение поступает на источники освещения, которые находятся в задних фонарях. Если водитель отключает заднюю передачу, то концевик отжимается, в результате на лампочку больше не подается напряжение и она тухнет.

Возможные неполадки и методы их устранения

О поломке РЗХ можно узнать по отсутствию света ламп при активации задней передачи. Прежде чем проверять сам датчик, необходимо удостовериться в том, что лампы, установленные в фарах, исправны.

Причин неполадок может быть несколько:

1. Окислились контакты на фарах сзади. При такой проблеме необходимо произвести их очистку, которая, вероятнее всего, поможет решить неполадку. Если контакты сильно повреждены, то их придется менять.
2. Со временем, в условиях работы при вибрациях, регулятор может разболтаться. Если устройство рабочее, то просто закрутите его и проверьте, чтобы оно было надежно установлено.
3. Отсутствует контакт с электрической цепью в самой коробке. Необходимо восстановить контакт устройства, проверить проводку.
4. В некоторых случаях причина кроется в отсутствии контакта между разъемом, а также монтажным блоком с предохранителями. В таком случае нужно проверять все контакты на предмет наличия следов подгораний или повреждений. Если имеет место именно подгорание, то следует узнать причину, по которым в бортовой сети происходят скачки напряжения.
5. В «Четырках» часто бывает такое, что предохранительное устройство в блоке перегорает (речь идет о любых предохранителях), а это способствует нарушению работы цепи контактов. Необходимо произвести проверку всех предохранительных устройств и заменить вышедший из строя элемент (автор видео — канал В гараже у Сандро).

Особенности инжекторной электроники

Начиная с 2001 года тяни модельный ряд Самара-2 комплектовался инжекторными 8- и 16-клапанными двигателями

Несмотря на то что персоной сложностью двигатель второй Самары не отличается, иногда бывает сложно разобраться, выяснить симптомы и вина некорректной работы. Особенно когда под рукой только тестер и комплект ключей. Но возможно все. Поэтому для устранения неисправностей электроники 2115-й необходимо в первую очередь схематически разобраться в принципе работы системы управления двигателем.

В отличие от карбюраторных двигателей, безотносительно все процессы по контролю и регулировке систем двигателя отданы на откуп электронике. Основной элемент управляющей системы — это электронный блок управления двигателем. Он собирает эти о состоянии каждого датчика, делает выводы о режиме работы мотора в реальном поре и регулирует количество топлива и воздуха, подаваемого в камеру сгорания, угол опережения зажигания, даже контролирует степень выброса вредных веществ на выхлопе.

Исключение составляет лишь датчик температуры наружного воздуха, поэтому его мы оставим в покое. На повестке дня — лишь самые важные из них.

Датчик синхронизации

Более часто встречающееся название — датчик положения коленвала. Крайне важный прибор в системе управления. Дело в том, что это единственный датчик, который синхронизирует работу системы впрыска, системы зажигания и газораспределительного механизма, а также многих других периферийных систем. Блок управления должен чётко знать в каком положении находится коленвал и, благодаря ДПКВ, происходит основная синхронизация электроники и железа. Прибор установлен напротив задающего шкива с 58-ю зубьями. Каждый зуб соответствует 6 градусам поворота коленвала, но на задающем шкиве два зуба отсутствуют. Именно этот пропуск и отслеживает датчик коленвала ВАЗ, в момент прохождения пропуска, он посылает импульс на ЭБУ, который в свою очередь, выдаёт порцию топлива и даёт команду системе зажигания на подачу искры.

Симптомы неисправности

Отследить неисправность этого датчика по симптомам довольно сложно, поскольку все они могут свидетельствовать о поломке самых разных датчиков и систем, но основные признаки неисправности будут вести к нестабильной работе мотора или же полному отказу в запуске. Иногда может наблюдаться детонация под нагрузкой или внезапное падение мощности.

Как проверить

Датчик положения коленвала — единственный, отвечающий за синхронизацию работы системы впрыска, системы зажигания и газораспределительного механизма

Проверка датчика положения коленвала проводится измерением сопротивления и проверки наличия импульса. Сопротивление должно быть в пределах 570-740 Ом. Проверяется между контактами в разъеме. Наличие импульса проверятся элементарно — к выводам датчика подсоединяется мультиметр в режиме измерения 200мВ, а возле сердечника несколько раз проводят металлическим предметом. Прибор должен в этот момент зафиксировать скачок напряжения. Если этого не происходит, датчик меняют.

Руководство по замене контроллера заднего хода

Как осуществляется замена датчика заднего хода:

1. Сначала автомобиль следует загнать на яму либо эстакаду. Поднимите рычаг стояночного тормоза, а на коробке передач установите селектор на первую скорость. Это позволит предотвратить возможное скатывание машины.
2. Далее, следует демонтировать защитный колпачок с контактов устройства, от РЗХ нужно отключить контакты. При демонтаже регулятора их коробки передач выйдет часть рабочей жидкости, поэтому под место его монтажа следует подставить емкость для сбора масла.
3. После этого можно приступать к снятию устройства. Обычно его можно демонтировать путем откручивания рукой, но иногда, если регулятор установлен очень плотно, целесообразно использовать гаечный ключ или головку. Размер головки должен составить 22. Если же регулятор сильно прикипел к посадочному месту, то возможно, головкой открутить его не получится. Попробуйте обработать место установки жидкостью WD-40 и подождать несколько минут. Если и это не помогло, то вам придется использовать зубило с молотком для демонтажа, но будьте аккуратны, чтобы не повредить корпус коробки передач.
4. После того, как старый РЗХ будет извлечен, вам потребуется установить новый регулятор место него.
5. Если в ходе замены на картер трансмиссии попала часть жидкости, то ее необходимо удалить, для этого используется сухая ветошь. Очистите также место установки регулятора, поскольку загрязнения может привести к его некорректной работе или неработоспособности.
6. Установите на место разъем подключения, а также защитный колпачок. Если при выполнении замены из КПП вышел значительный объем трансмиссионной жидкости, то в коробку обязательно следует добавить смазки. Учтите, что масло должно быть свежим, а не отработанным, которое вышло из КПП. Если вы заметили, что слитая жидкость слишком грязная и в ней имеются продукты износа, то есть смысл задуматься над ее заменой.

Самостоятельная регулировка холостого хода в карбюраторных «десятках»

Принятый шаблон предельно низкого значения частотных параметров вращения коленвала «движка» равняется 800±50 об/мин, ограничитель имеет заводскую пломбу. При падении значений холостого хода ВАЗ 2110, когда вращением втулки не получается реставрировать показатели тахометра, то следует распломбировать и вывернуть заводской шаблон.

Если холостой ход ВАЗ 2110 «плавает», то винтом количественного состава топливной смеси регулируем нужное частотное значение вращательного момента коленчатого вала, а винтом, меняющим качество смеси, подбираем разрешенную концентрацию угарного выхлопов.

Важно: при надавливании педали газа «движок» реагирует пропорциональным увеличением частотного значения вращения коленвала, а при отпуске акселератора – поддерживать устойчивые обороты в холостом режиме

При движении количественного винта по ходу стрелки часового механизма увеличиваются обороты коленвала, а при регулировке винта качества в том же направлении движения содержание угарного газа в выхлопах становится меньше.

Замена датчика ваз 2114 – 2115

Перед тем, как приступить к замене неисправного датчика необходимо подготовить новый элемент, необходимый инструмент (крестовую небольшого размера отвертку, и ключ на «13»), а также обязательно запастись ветошью и смазочным материалом WD-40, и очистителем для карбюратора.

Процесс замены:

· Нужно установить транспортное средство на ровную площадку, и зафиксировать неподвижно, при помощи стояночного тормоза;

· Обязательно отключить аккумулятор;

· Снять крышку, которая закрывает двигатель, и в то же время является защитным кожухом;

· Снять патрубок воздушного фильтра;

· Очистить, при помощи ветоши, поверхность дроссельного узла, и вокруг него;

· Смазать крепление РХХ WD-40, тогда процесс откручивания пойдет проще;

· Снять датчик, и отключить от него клемму питания.

Процесс установки нового — точно такой же, как и демонтаж, только в обратном порядке. После установки нового РХХ, его необходимо откалибровать. Для того, чтобы это сделать — нужно снова подключить клеммы аккумулятора, а после включить зажигание не более, чем на 10 секунд. ЭБУ сделает самостоятельно калибровку датчика. После этого — узел готов к работе. Машина исправна.

Как самостоятельно отремонтировать датчик холостого хода?

Процедура ремонта устройства заключается в демонтаже регулятора и его очистке. Для выполнения этой задачи потребуется средство WD-40 либо очиститель для карбюраторных двигателей.

Алгоритм действий при ремонте:

1. ВАЗ 2110 ставится на ровную поверхность, чтобы исключить произвольное скатывание. Поднимается рычаг стояночного тормоза.
2. Открывается моторный отсек машины. От клеммы батареи отсоединяется минусовой зажим, это позволит не допустить короткого замыкания при выполнении задачи.
3. Сам регулятор располагается на корпусе дроссельного узла. От него надо отсоединить пластиковую защелку и отключить разъем с проводкой.
4. Берется средство WD-40 или очиститель карбюратора. С помощью жидкости производится очистка всех каналов, для этого струя направляется прямо в них. Можно использовать ватную палочку, обработанную очистителем. Для лучшего эффекта рекомендуется какое-то время подождать после нанесения средства.
5. Используя отвертку с крестовым наконечником, выполняется откручивание двух болтов, фиксирующих регулятор. Устройство снимается. Иногда при демонтаже могут появиться сложности, поскольку болт, который находится рядом с ресивером, может упасть при откручивании. Поэтому рекомендуется сначала открутить левый винт, а потом приступать к выкручиванию правого. При отсутствии креплений, что характерно для некоторых моделей ВАЗ 2110, производится полный демонтаж дроссельного устройства.
6. Производится очистка конусной иглы, а также пружинки регулятора от грязи и сажи. Очистке подлежит и посадочное отверстие устройства, расположенное на дроссельном механизме. После проведения чистки надо просушить устройство и установить его обратно.
7. При дальнейшей установке рекомендуется произвести чистку воздушного канала на дросселе от загрязнений.
8. Регулятор монтируется на место. Запускается двигатель и проверяется работа контроллера. Если после очистки проблема осталась, устройство подлежит замене.

Очистка РХХ своими руками

Как почистить РХХ? Процедура очистки устройства начинается со снятия девайса, об этом мы рассказали выше. Когда устройство будет у вас в руках, сначала его надо очистить при помощи сухой тряпки и жидкости для чистки, которая обычно продается в виде аэрозоля. Как вариант, можно использовать средством WD-40. Кроме самого контроллера, следует также прочистить и посадочное место. Нажмите несколько раз на баллон со средством, при этом струя аэрозоля должна быть направлена на кончик РХХ, который также зовется иглой.

Л учше всего использовать жидкость для чистки карбюраторов.

В зависимости от конструктивных особенностей РХХ, эта игла может быть либо пластмассовой, либо металлический. Очищайте непосредственно иглу датчика, поскольку нельзя допустить попадания жидкости под пружинку, во внутреннюю часть устройства. Если вы все же попали на пружину, то регулятор придется продувать большим объемом воздуха, для этого можно использовать насос либо компрессор. Если жидкость попадет в сам механизм девайса, то может повредить смазку внутри него, а это, в свою очередь, станет причиной быстрой поломки девайса. Выбирайте правильную дозировку средства и сильно не дозируйте жидкость, поскольку из-за этого в дальнейшем придется также чистить свечи зажигания .

Датчик скорости

Измерение скорости на переднеприводных автомашинах ВАЗ ведётся с помощью электроники. В цепь измерения входит датчик скорости и шаговый электродвигатель в спидометре. ДС размещён в верхней части КПП и представляет собой обычный датчик Холла — чем скорее вращается вал датчика, тем сильнее отклоняется стрелка спидометра. Каталожный номер шестиимпульсного прибора — 2111-3843010.

Проверка работоспособности

Проверить датчик скорости ВАЗ 2115 довольно просто. Пригодится только мультиметр и домкрат. К разъемам привода спидометра подключается мультиметр, на домкрате вывешивается переднее колесо, запускается двигатель и подключается передача. При вращении валика датчика должен вырабатываться потенциал в пределах от 1 до 5 В. Рост смыслы потенциала при увеличении частоты вращения должен быть плавным, без рывков и без заминок. В противном случае ДС меняют.
