Как проверить РХХ?

Проверку ДХХ нужно начинать с визуального осмотра. Иногда можно на глаз заметить окисление контактов или повреждение проводки либо самой детали. А чтобы устранить проблему, потребуется зачистить контактные соединения, восстановить целостность проводов или заменить датчик.

Если внешних дефектов не обнаружено, следует выполнить диагностику мультиметром. Удостовериться, что на регулятор поступает напряжение можно так:

• Включить зажигание авто;
• Перевести измерительный прибор в режим вольтметра;
• Минусовую клемму вольтметра установить на корпус мотора;
• Плюсовую клемму устройства присоединить к контакту A регулятора, а затем – к D.

На экране прибора должно высвечиваться значение, равно примерно 12 Вольт. Если оно иное, значит, имеется обрыв проводки. Чтобы проверить сам РХХ, нужно:

• Снять датчик с автомобиля;
• Установить на мультиметре режим омметра;
• Клеммы тестера подключить к контактам A и B детали, а затем – к C и D. Если датчик исправен, прибор покажет 50-53 Ом;
• Подключить омметр к клеммам A и C, B и D. Сопротивление должно стремиться к бесконечности.

Если показания тестера иные, регулятор вышел из строя. При её поломке необходима замена. Продиагностировать и заменить элемент можно своими руками. Обращаться в автосервис с такой неполадкой обычно не требуется.

Маркер неисправности и причины

Многие автовладельцы скажут, что вычислить поломку РХХ на ВАЗ 2115 очень сложно, так как признаки неисправности не всегда указывают на проблемы с регулятором. Тем более нередко предательски молчит блок управления и не сигналист владельцу значком Check Engine. Просто ЭБУ достаточно примитивен и не всегда может определить, в чём именно произошёл сбой. Из-за этого водители грешат на плохое топливо, забитый фильтр, некачественные свечи и прочее. Но благодаря пытливым владельцам «пятнашек», стали известны основные признаки неисправности РХХ:

• мучительный запуск ДВС, особенно зимой;
• плавающие обороты на горячую, в диапазоне 850–1100;
• мотор замирает, если перейти на нейтральную передачу и сбросить газ;
• прошивка скидывает обороты до 800–900 на холодном ДВС (менее 40 °C), не дождавшись полного прогрева.

Перечисленные симптомы с большой вероятностью говорят о проблемах с РХХ. Внутри датчика постоянно происходит движение, поэтому появляется естественный износ. Часто в ходовом винте и роторе. Даже небольшой люфт не позволяет ЭБУ правильно выставить шаги, поэтому топливная смесь получается некорректной, из-за чего мотор работает неправильно. Иногда банально засоряется воздушный клапан, что также негативно отражается на работе топливной системы.

Как проверить

Новый или б/у регулятор холостого хода от ВАЗ 2115 можно проверить. Для этой цели понадобится мультитестер, который следует перевести в омметр. На выходе датчика есть 4 контакта: A, B, C, D. Сначала тестируем A-B (первая обмотка), затем C-D (вторая обм.). Для модели 2112-1148300-02 традиционное сопротивление 51 (±2) Ом, а для 2112-1148300-01 — 53 (±5) Ом. Если снимаемые параметры стремятся к бесконечности, то вероятнее всего в цепи обмоток обрыв.

Порядок замены РХХ на двигателе ВАЗ 2114

Перед тем как заменить регулятор холостого хода ВАЗ 2114 надо подготовить датчик, необходимый инструмент и материалы:

• в качестве прибора на замену можно купить РХХ с маркировкой 2112-1148300-04 «КЗТА» или «омега» 2112-114830. При выборе надо обязательно проверить выход штока иглы на расстояние не больше 23 мм;
• для работы нужна крестовая средняя отвертка, а также ключ на «13»;
• обязательно приготовить ветошь, WD-40 и карбюраторный очиститель.

Перед заменой прибора требуется:

• Установить автомобиль на ровной площадке и поставить его на ручной тормоз.
• Поднять крышку капота и зафиксировать ее в открытом положении.
• Отключить аккумулятор, при замене РХХ это не дежурное, а обязательное условие.
• Снять крышку, которая является защитным кожухом двигателя.
• Ослабив хомут, отсоединить резиновую трубку от патрубка воздушного фильтра, иначе она будет мешать при отсоединении самого патрубка.
• Открутить хомут крепящий патрубок ВФ, отсоединить и отодвинуть гофру патрубка в сторону.
• Ослабить крепежный винт и вытащить тросик идущий от педали газа к дроссельной заслонке.
• С помощью ветоши вычистить поверхность дроссельного узла и вокруг него.
• Смазать гайки крепления ДУ и винты крепления РХХ с помощьюWD-40, для того чтобы они лучше откручивались.
• Открутить две гайки на «13» и снять дроссельный узел целиком.
• Отключить разъем РХХ, сняв его с клемм датчика.
• Если в местах крепления и прилегания РХХ к корпусу ДУ имеется грязь, то ее необходимо удалить, тщательно все протерев приготовленной ветошью.
• С помощью крестовой отвертки открутить два винта, которыми крепится РХХ к ДУ.
• Извлечь клапан из гнезда крепления.
• Дроссельный узел желательно промыть карбюраторным очистителем.
• Приготовленный для замены регулятор установить на дроссельный узел в том же положении, в котором стоял только что снятый прибор.

Резиновую прокладку, которая должна продаваться вместе с датчиком, предварительно смазать моторным маслом.

• Закрутить два винта и убедиться в плотном прилегании РХХ к корпусу ДУ.
• Установить дроссельный узел на место и убедиться в плотном закручивании крепежных гаек.
• Подсоединить разъем к клеммам клапана.
• Закрепить тросик к дроссельной заслонке и подсоединить патрубок ВФ и резиновую трубку, затянув хомуты.
• Установить защитный кожух на двигатель.
• После установки РХХ должен быть откалиброван. Для этого подсоединить клеммы аккумулятора и включить зажигание на десять секунд. Калибровку ЭБУ проделает самостоятельно. После этого РХХ готов к работе.

Признаки неисправности РХХ ВАЗ 2114

Наглядный пример разбор датчика

О возникновении неисправностей в работе регулятора должен сообщать бортовой компьютер авто. В таком случае на дисплее может высветиться одна из ошибок:

• 0507 – большие обороты на холостом ходу.
• 0506 – малые обороты на холостом ходу.
• 0505 – ошибка РХХ.

Но самыми явными признаками неисправности могут стать внешние признаки устройства:

• При небольшом нажатии на газ обороты двигателя сильно «гуляют» или двигатель глохнет.
• Если при движении установить ручку переключения передач в нейтральное положение, мотор выключается.
• Двигатель запускается, а обороты увеличить невозможно.
• На непрогретом двигателе, если включить дополнительное оборудование, обороты резко падают.

Обнаружив один из этих симптомов, вначале нужно проверить работоспособность РХХ, прежде чем в спешке менять его. Сделать это очень просто:

1. Нужно снять устройство, открутив два болта;
2. Подключить разъемы к клеммам регулятора, и легонько приложить палец на конец иглы, без нажима!

При выключении зажигания, прибор должен полностью выдвинуть свою иглу. Если так и произошло – регулятор исправен, если нет, устройство необходимо заменить.

Еще один способ проверить работоспособность РХХ – измерить сопротивление его обмоток, которое должно составлять 53 Ома. Если показатели иные – тогда прибор нужно заменить.

Замена

Для работы вам потребуется:

• Новый регулятор, подходящий для вашего ВАЗ 2114;
• Ветошь;
• Крестовая отвертка;
• Ключ на 13 миллиметров;
• Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

1. Поставьте автомобиль на ровную площадку, включите ручник.
2. Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
3. Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
4. Снимите защитный кожух с силового агрегата.
5. Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
6. Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
7. Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
8. Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
9. Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
10. Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
11. Снимите разъем датчика с клемм.
12. При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
13. Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
14. Достаньте из крепежного гнезда регулятор.
15. Промойте с помощью карбюраторного очистителя весь дроссельный узел.
16. Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
17. Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
18. Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
19. Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
20. Подключите разъем на клеммы устройства.
21. Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
22. Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

1. Попробуйте промыть старый датчик.
2. Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
3. Далее очистителем обильно обрабатывается шток, игла и пружина.
4. Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
5. Повторно промойте устройство, а затем верните его на место.
6. Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

 Загрузка …

Устройство

В 2000 году ВАЗ 2115 эволюционировал. На смену карбюратору пришёл инжектор. В последующие годы, с разницей в 7 лет, «пятнадцатые» модели оснащался 2-я типами двигателей:

• 8 клапанов (1499 см³, 71.6 л.с.);
• 16 клапанов (1596 см³, 80.9 л.с.).

На оба мотора устанавливался шаговый регулятор холостого хода. Это мини-электромотор, выполняющий открытие/закрытие воздушного канала впускного коллектора, регулируя таким образом обогащение или обеднение топливной смеси (по аналогии с болтом на карбюраторе).

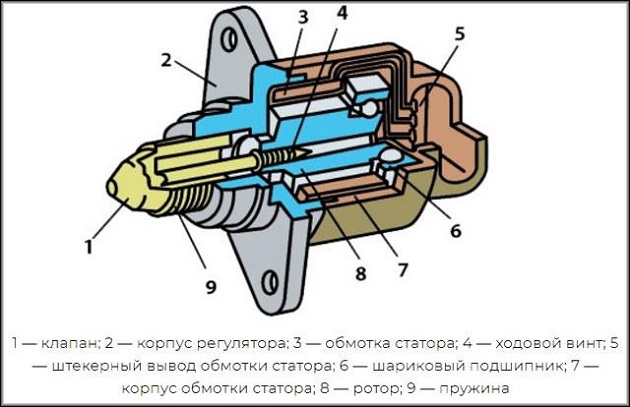

Внутри РХХ есть кольцевой магнит, 2 обмотки и ходовой винт (игла). Под напряжением в обмотках появляется электромагнитное поле, вследствие чего ротор начинает вращаться в одну или другую сторону, выдвигая/задвигая иглу по червячной передаче. На конце иглы стоит клапан, который открывает/закрывает воздушный проток на впускном коллекторе.

Что такое шаг? Это расстояние между коническим запорным клапаном (наконечником РХХ) и впускным коллектором, которое измеряется количеством полных оборотов ротора.

Какой рхх лучше поставить на ваз 2114

Последнее время при первом запуске с утра машина, прежде чем выйти на прогревочные обороты, троила в течение 2-3 секунд. Кроме того, была некоторая нервозность при трогании с места (даже на прогретом автомобиле).

Сделал вывод, что пришла пора посмотреть регулятор холостого хода.

Промывка, поломка и покупка РХХ

Для начала я решил его промыть. Снял, подал на него напряжение и после этого почистил сам регулятор и его посадочное место в дроссельном узле.

После того, обратил внимание что сама игла (шток) регулятора сильно болтается, но решил все равно его пока поставить на место, чтобы в дальнейшем приобрести РХХ производства GM. Видимо на все воля божья, так как после пробной подачи на него напряжения я забылся и не придержал его шток

В результате шток вылетел. Я конечно его собрал и проверил, но его работа меня окончательно расстроила(

Видимо на все воля божья, так как после пробной подачи на него напряжения я забылся и не придержал его шток. В результате шток вылетел. Я конечно его собрал и проверил, но его работа меня окончательно расстроила(

Старый РХХ неизвестного производства

В срочном порядке поехал в более-менее хороший магазин, где приобрёл за 436 рублей обычный регулятор производства московской компании “Группа Омега”. Голограмма имелась, а вот картонной упаковки не было. Был только специальный пакетик, который обычно лежит в картонной коробке. Делать было нечего. Взял его. Этот магазин никогда не подводил. Забрал с витрины. Все регуляторы у них только этого производителя.

Новый РХХ

Установка и результат

Перед установкой смазал резиновое колечко силиконовой смазкой, поставил и завёл. Все заработало просто великолепно! Обороты на прогревочные взлетели до 1800 и по мере прогрева опускались. Прогрелась машина тоже быстрее. Нервозность при трогании тоже пропала. Обороты держит уверенно. Ехать стало приятно.

Дилемма

Единственное меня озадачило, что продавцы сказали нужно брать регулятор только тот, который и стоял. Имеется ввиду две последние цифры номера РХХ (-00, -01, -02, -03, -04). До меня датчик менялся уже не раз, потому установить заводской вариант было нереально. Взял тот, который был похож на мой (на моём этикетка тоже стерлась). Слышал и другую точку зрения, что все регуляторы одного типа (независимо от двух последних цифр) взаимозаменяемы. В любом случае никаких негативных моментов пока не проявилось. Жду с нетерпением завтрашнего утреннего пуска!

Удачи всем!

Признаки неисправности рхх ваз 2114 и правильная замена

Сначала объясню, почему решил выложить запись об этой простой, казалось бы процедуре. С заменой датчика на 1.5i и на калине (движок 1.6i калиновский на 15-ки шел) проблем нет — открутил 2 болта и поменял датчик. Здесь все интереснее — один болт откручивается, второй открутить не выходит из-за того, что ответка заходит туда только под очень неприятным углом.

В итоге пришлось снимать дроссельный узел.

Теперь о причинах замены:

На холостых оборотах машину раз в 2-5 секунд колбасило, шла вибрация по всему кузову сильная. В общем неровно двигатель на холостых работал. Съездил на диагностику — аппарат выдал заключение — датчик положения распредвала на замену. Сказали еще, что дроссельную заслонку не мешало бы прочистить на всякий случай. сказано — сделано. Первые пару дней даже думал, что все хорошо, но увы, оказалось самовнушением. А потом машина начала глохнуть на холостых. Не всегда, но раздражало, приходилось газ держать какое-то время, чтоб не заглохла. И вот, руки дошли до замены.

Вот как оно выглядело:

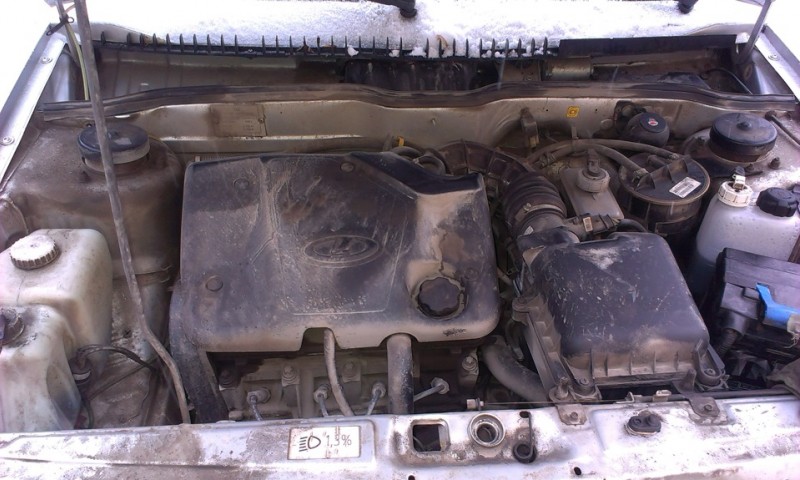

Подкапотное пространство:

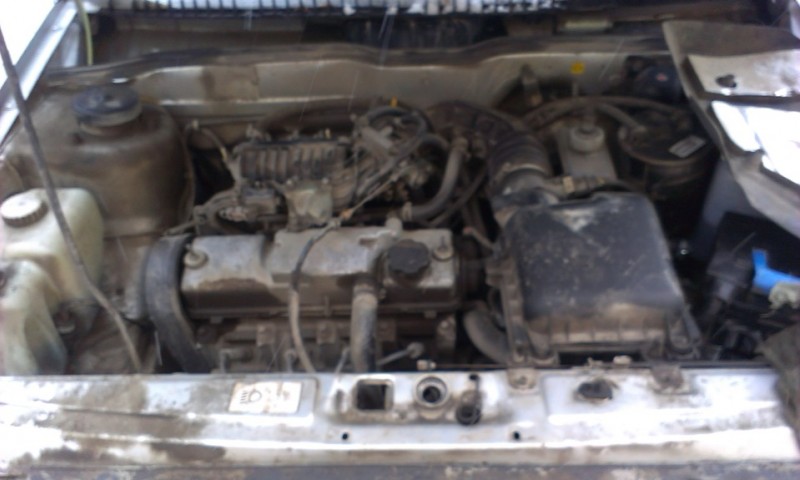

Снимаем крышку:

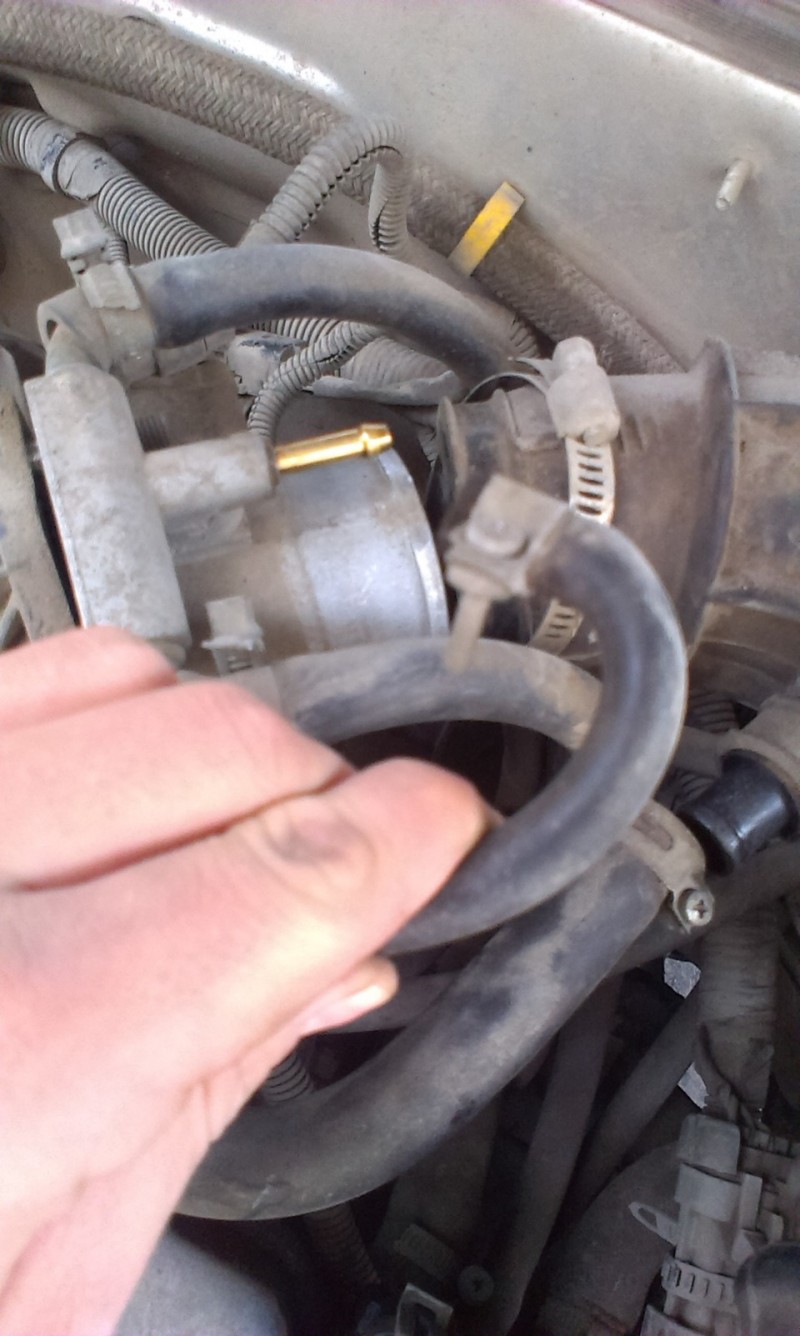

Отцепляем вот эту трубку, она будет мешать:

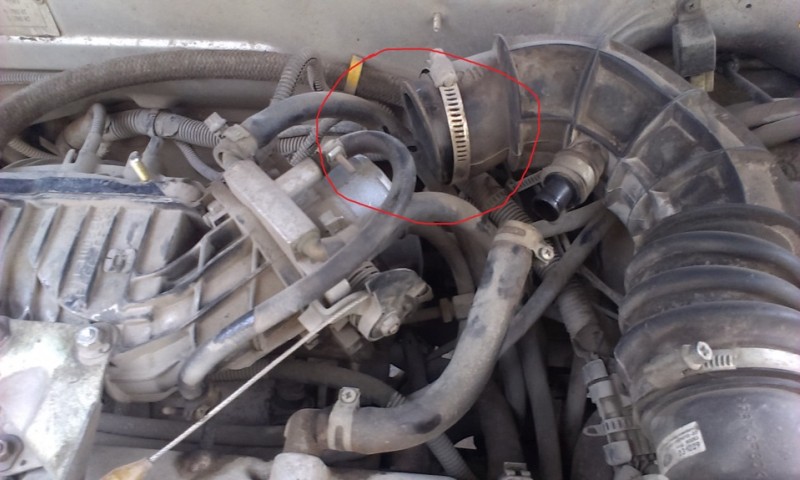

Ослабляем хомут и тоже отцепляем:

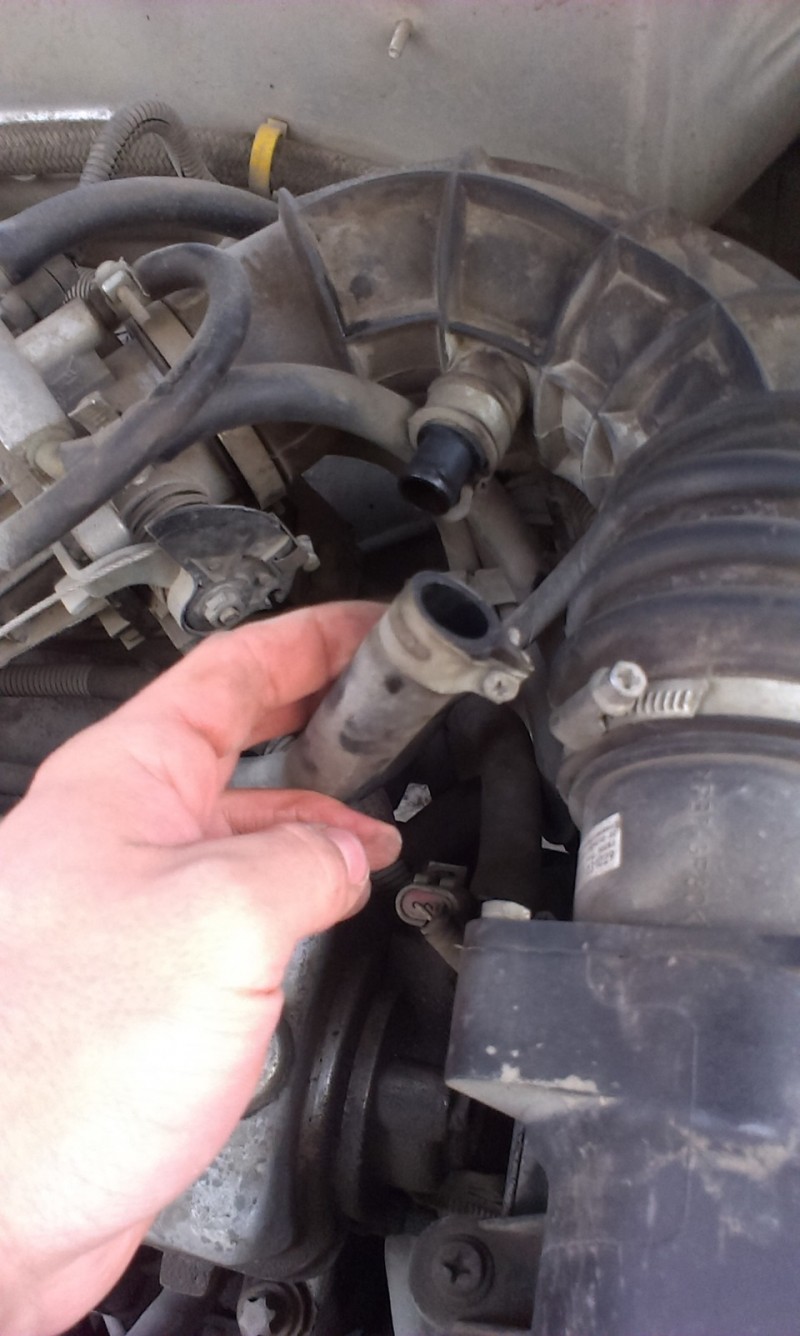

Систему охлаждения не трогаем, а вот это можно отцепить дабы не мешалось:

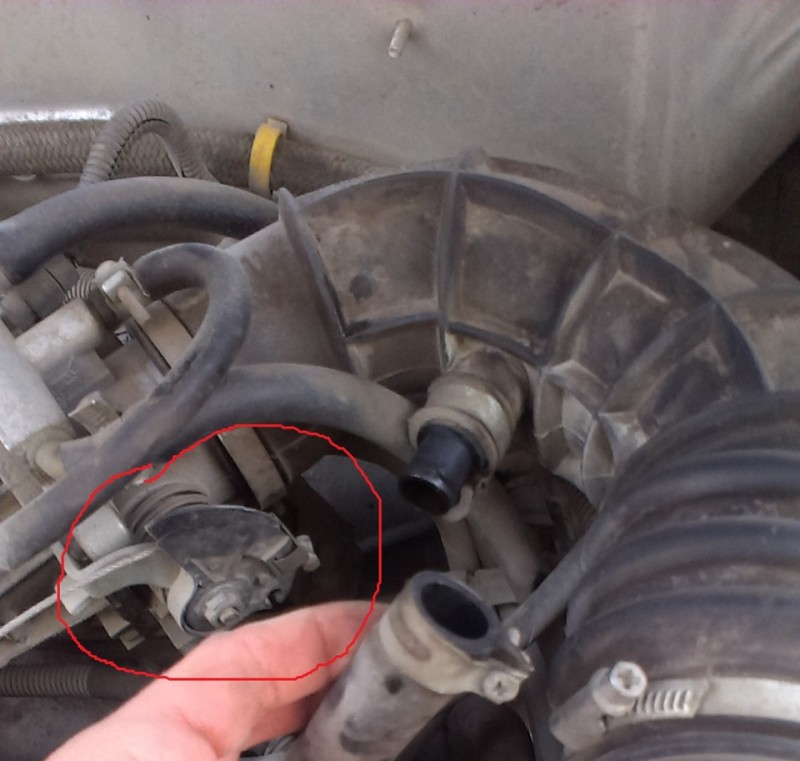

Не забываем скинуть тросик, вот он:

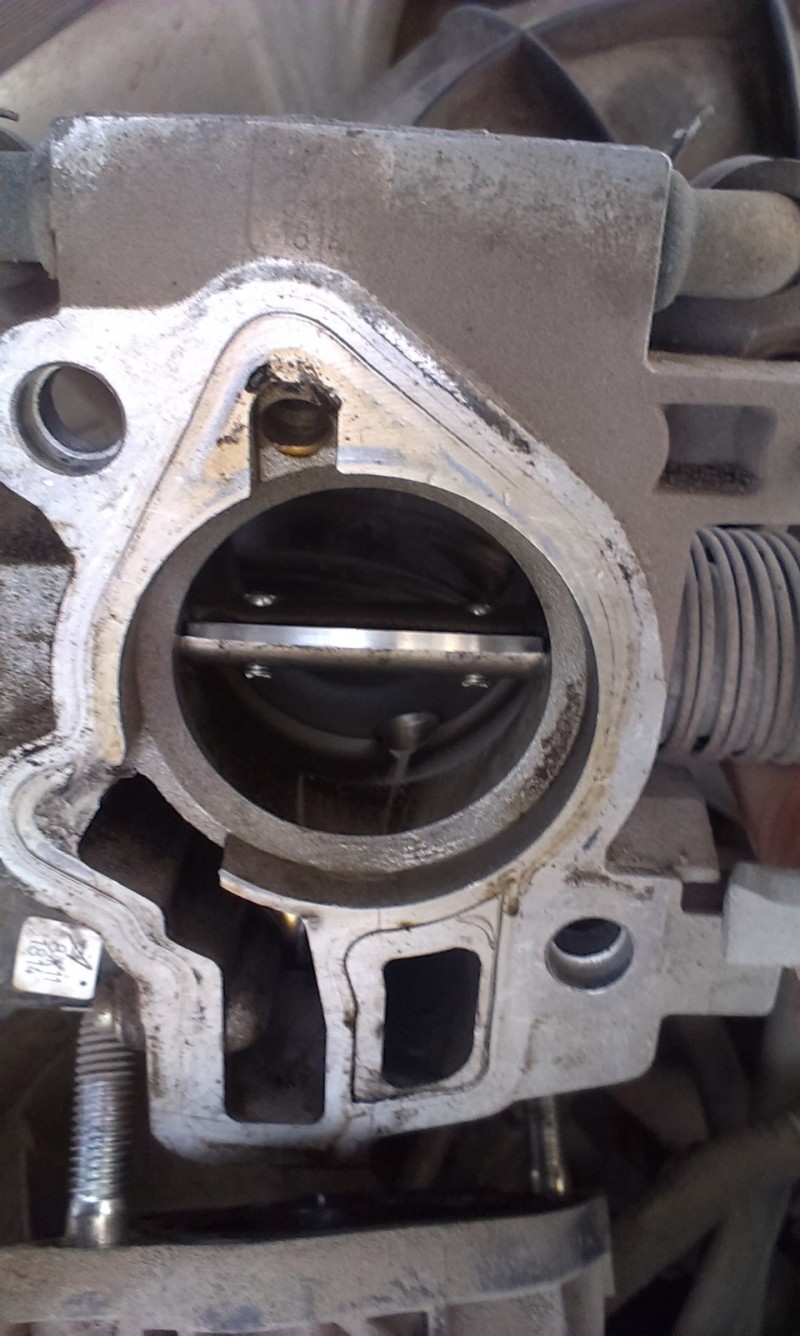

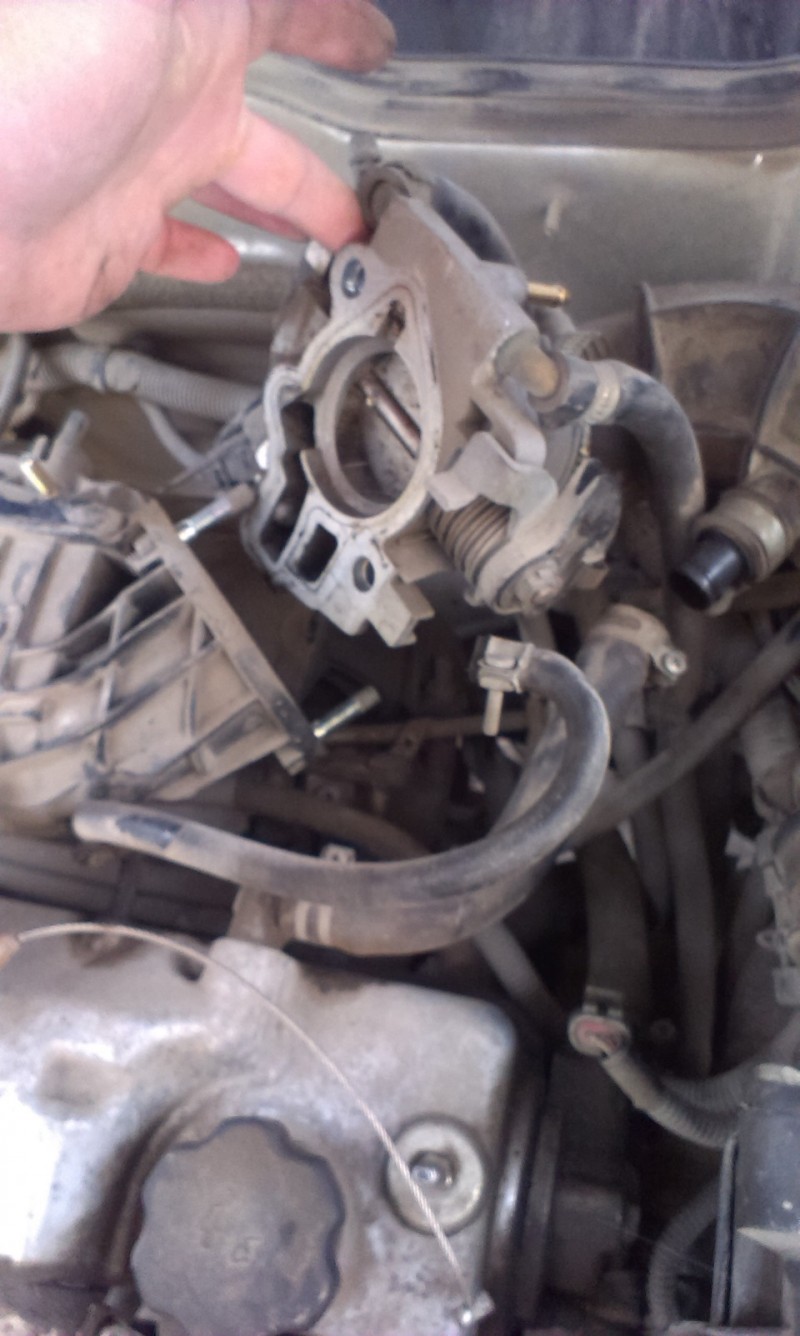

Дальше откручиваем сам дроссельный узел, он сидит на двух болтах на 13. Получаем следующее:

Дроссельную заслонку чистим средством для чистки карбюратора (у меня не было на данный момент, просто стер нагар тряпкой. В принципе там и так было чисто, чистил не так давно)

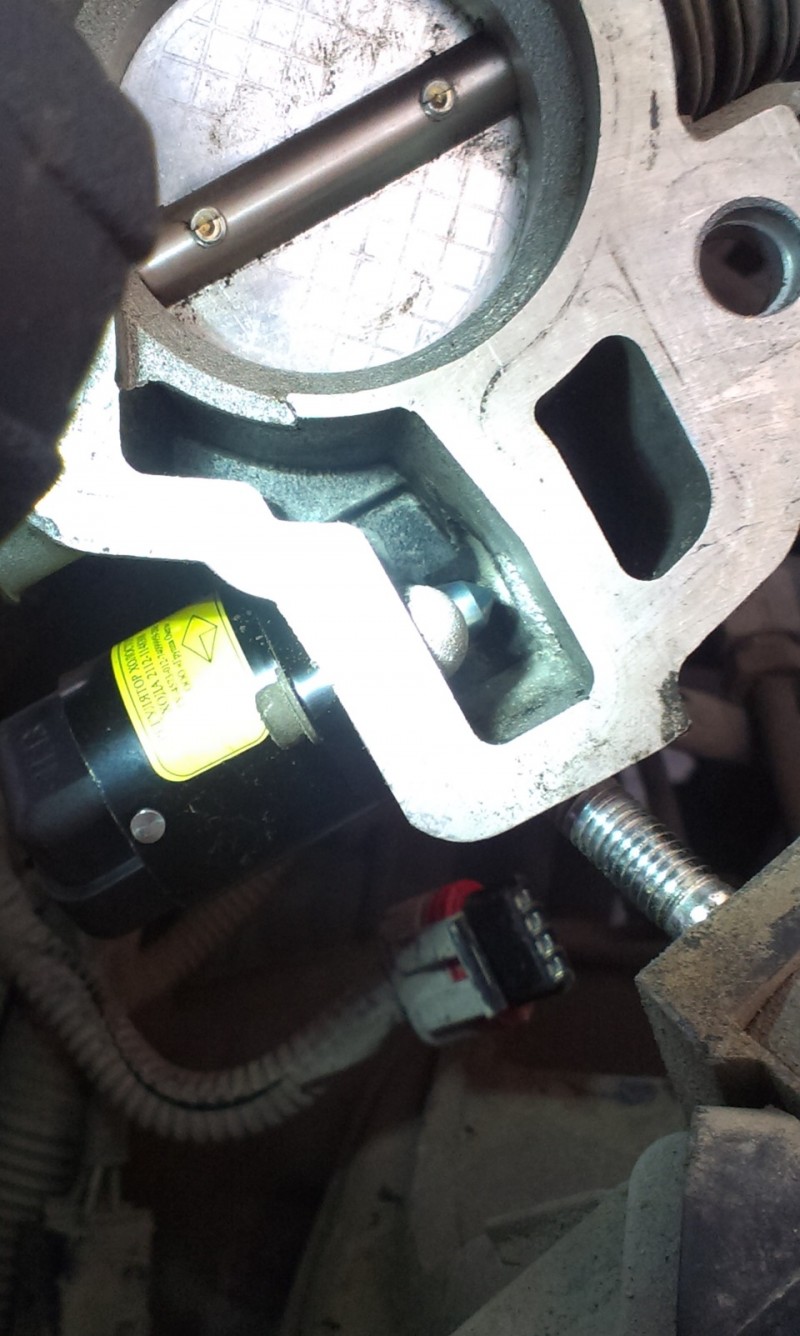

Вот он, наш датчик:

Отключаем от него питание, выкручиваем два болта, достаем датчик. Вот он, красавец:

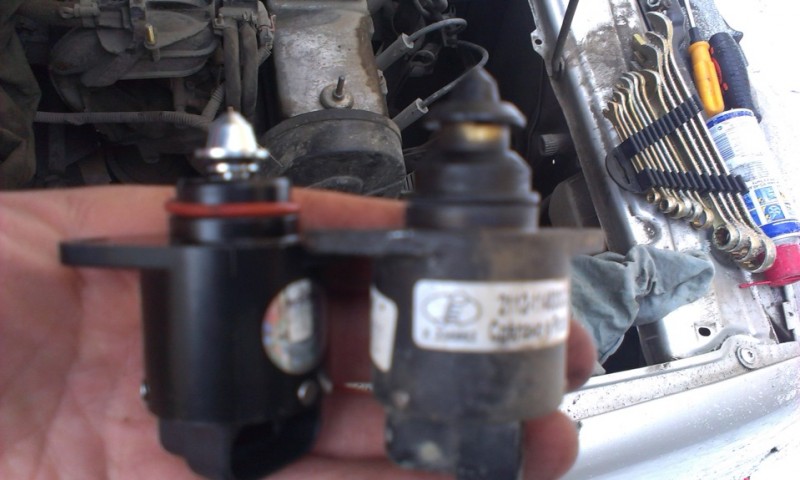

Вот он же, в сравнении с новым. Видно, что они отличаются. Но тем не менее все работает исправно, машину больше не колбасит на холостых оборотах и она не глохнет.

Цена вопроса: 385 ₽
