Датчик холостого хода автомобиля лада приора

Устранение плавающих оборотов

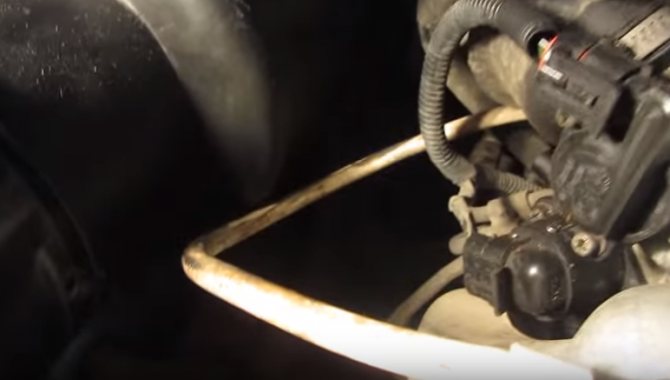

Нужно отсоединить и вывести стопор троса газа из рычага. Данную работу необходимо сделать именно на дроссельном узле. Далее потребуется сделать снятие резонатора и воздушного патрубка. Используя головки и биты ТОРКС Т-25, которые были ранее приобретены, нужно открутить оболочку воздушного фильтра. Чтобы можно было проводить данную работу с максимальным удобством, на выпускном ресивере нужно извлечь провод и все сопутствующие крепления, идущие на дроссельный узел.

Теперь, убрав препятствие с дроссельного узла, открутите все головки болтов, используя для выполнения данной работы головку с трещоткой. Только после этого можно будет снять ДУ и на двух концах дроссельной заслонки удалить резиновые кольца, служащие уплотнителем. Все канавки нужно максимально очистить и произвести на них наматывание ФУМ ленты вкруговую, примерно 15 раз, а на малый патрубок — около 10 раз.

Только после выполнения данной работы можно приступить к полному сбору элементов в единое целое. Также нелишним будет использование хомута при закреплении шланга канала и трубки, ведущей на вакуумный усилитель. Это необходимо для дальнейшего предотвращения подсоса воздуха в соединениях.

Новая Лада: Сообщества›Лада Гранта (LADA Granta)›Форум›Какие тормозные диски на *Норме* 13-е или 14-е?

Чтобы проверить, плавают ли обороты на Лада Гранта, посмотрите на датчик РХХ. Он находится на корпусе дросселя, следовательно, там же, где и датчик, отвечающий за положение дроссельной заслонки. Закрепляется он при помощи двух крепежных винтов. Для того чтобы убедиться в его работоспособности, достаточно будет одного мультиметра.

Если показания автомобиля находятся в норме, он должен составлять приблизительно в пределах 80 Ом. В том же случае, если показатели оказались значительно выше нормы РХХ, необходимо будет в обязательном порядке заменить.

В тот момент, когда происходит непосредственное включение зажигания, шток, который находится на регуляторе, полностью выдвигается и упирается в специально сделанное калибровочное отверстие. Находится оно непосредственно в дроссельном патрубке. После этого датчик начинает отсчитывать шаги до необходимого времени и возвращает по завершении работы клапан в исходное состояние.

Назначение, принцип работы и типичные неисправности датчика ХХ

Такой датчик холостого хода, цена которого не составляет большой суммы денежных средств, в своем составе содержит 2 основных важнейших компонента: шаговый ЭДГ двухполюсного назначения и клапан конусного сечения, которые совмещены между собой. Перемещение клапана (выдвижение или втягивание) происходит по командам электронного блока управления, при этом сечение для прохода воздушной смеси меняется в зависимости от направления движения иглы клапана.

Если игла датчика холостого хода выдвинута максимально вперед, что соответствует нулевому значению шагового индикатора, то смесь не поступает в воздушную магистраль топливной системы. В случае, если игла втягивается, то в топливную систему транслируется воздушный поток, прямо пропорциональный степени открытия иглы и отходу ее от седла клапана.

На нашем интернет-ресурсе размещено фото датчика холостого хода Лада Приора, чтобы неопытный автолюбитель имел представление о внешнем виде и месте размещения данного устройства в силовом отсеке автомобиля.

К дефектам датчика холостого хода Лада Приора следует отнести нижеследующие факты:

• нестабильная работа силовой установки в режиме холостых оборотов;
• спонтанное увеличение или падение мощности мотора;
• отказ агрегата от эксплуатации при выключении скорости;
• отсутствие увеличенных оборотов при запуске мотора «на холодную»;
• падение холостых оборотов при включении дополнительного электрооборудования транспортного средства.

Если при эксплуатации транспортного средства слышны перебои в работе силовой установки в режиме холостого хода, то требуется проведение проверки датчика холостого хода автомобиля Приора для выявления конкретного дефекта.

В Ладе Приора датчик холостого хода является устройством исполнительного типа, которое не интегрировано в бортовую схему ЭБУ автомобиля. Поэтому с помощью бортового компьютера диагностику данного гаджета провести невозможно. В связи с этим, при дефектах датчика холостого хода ВАЗ Приора и транспарант «CHECK ENGINE» не высвечивается на панели приборов.

Однако симптоматика дефектов датчика холостого хода аналогична признакам дефектов другого датчика – позиционирования заслонки дросселя, на дефекты которой как раз и показывает транспарант ошибки в двигательной системе.

Знакомый большинству российских автолюбителей способ проверки датчика холостого хода состоит в следующем:

1. Заглушить силовую установку.
2. Рассоединить контактную колодку от датчика холостого хода.
3. Мультиметром произвести замеры значений сопротивлений обмоток датчика, которые между разъемами А и В, и С и D должны составлять 40-80 Ом.
4. При замере значений сопротивлений между разъемами В и С, А и D электронное измерительное устройство должно сигнализировать об обрыве цепи (показывать значение «бесконечности»). При таких параметрах электрической цепи прибор относится к исправным элементам.

В Ладе Приора датчик холостого хода тестировать штатным мультиметром большого смысла нет. Замеры значений сопротивлений контактов обмоток мало поможет поиску дефекта, ведь основная проблема таких гаджетов состоит в закоксовывании игольчатого контакта, который из-за этого выдает некорректные показания. Приобретать тестер для этой процедуры весьма накладно, поэтому предлагается использование подручных средств, из которых можно изготовить самодельный тестер.

Основой электронного измерительного прибора может послужить трансформатор с выходным напряжением 6 Вольт переменного тока (подойдет компонент от зарядки «мобильника»). При исправности датчика холостого хода при параметрах напряжения 6 В и силе тока 0,6 А лампочка должны выдавать слабый свет, а при дефекте (заедании штока) свечение будет достаточно ярким.

Неисправности датчика фаз ВАЗ 2112 (16 клапанов)

Датчик фаз ВАЗ 2112 16 клапанов, который известен многим автолюбителям как «датчик положения распредвала», представляет собой обыкновенное устройство, способствующее нормальному функционированию работы мотора в автомобиле. Он установлен на всех моделях ВАЗа с 16-ти клапанным мотором. Также его можно встретить на 8-ми клапанных двигателях с показателем нормы токсичности евро-3 и фазированным впрыском топлива.

Принцип работы дачика фаз в системе с фазированным впрыском

Устройство производит передачу импульса на электронный блок управления мотора, который контролирует количество подаваемого топлива и процесс подачи форсункой бензина в цилиндр в момент открытия впускного клапана.

Датчик фаз используется для точного определения циклов работы мотора и четкой формировкой соответствующего импульсного сигнала. Он расположен недалеко от головки блока цилиндра, которая находится со стороны воздушного фильтра на моторе.

Причины неисправной датчика фаз

1. При включении зажигания двигателя начинает около 3-4 секунд вращаться стартер, после чего мотор постепенно запускается в работу и включается чек эйндж. В подобной ситуации, в момент запуска, когда до электронного блока управления (ЭБУ) не доходят никакие показаний с датчика фаз, то система автоматически переключается на работу мотора, основанную на показателях системы зажигания (согласно ДПКВ).

2. Выходит из лада режим самодиагностики транспортного средства.

3. Начинает увеличивать объем расхода топлива.

4. Происходит снижение уровня динамики двигателя. В момент разгона возникают провалы.

5. Начинает гореть лампочка сигнализатора с надписью «CHECK» (Проверить).

В случае неисправной работы датчик фаз на ВАЗ 2112 загорается чек, и система выдает ошибку Р0340 – «Ошибка датчика фазы».

Проверка датчика фаз

Неисправность прибора можно осуществить исключительно с помощью диагностического прибора. Для совершения проверки понадобится выполнить несколько простых действий.

Поставить верхний цилиндр фазового датчика в верхнюю мертвую точку, при этом датчик, отвечающий за расположение коленвала, следует направить на основании двадцатого зубца, отсчитывая от первых двух пропущенных. Если в данном положении в его работе и со шкивом ничего не произошло, переключите ошибку на ЭБУ и проследите, в зависимости от каких обстоятельств она вновь возникнет.

Если в момент холостого хода мотора не возникает подобной ошибки, следует проверить соответствующие соединения и все провода. Для этого достаточно пошевелить клеммами и проводкой, при этом возникновение ошибки свидетельствует о проблемном соединении, а не выходе из строя самого датчика.

Когда ошибку выбило через 15 секунд после того, как был совершен сброс, следует сменить фазовый датчик на новый.

Замена датчика

Для смены неработающего датчика понадобится:

1. Отсоединить клемму. Для этого следует аккуратно открутить два болта, используя ключ на 10.

Совет! Внимательно отвинчивайте болты, чтобы они не упали под машину или попали в генератор вместе с шайбами.

2. Снять датчик и осмотреть его на наличие повреждений механического характера, идущих от шкива распределительного вала.

3. Устранить защитный пластиковый кожух и полностью проверить весь механизм. Если следы от соприкосновения со шкивом отсутствуют, следует поменять лишь датчик и собрать в обратной поочередности.

Своевременное устранение проблемы поможет прослужить вашему транспортному средству гораздо дольше и убережет вас от несвоевременной поломки в момент движения автомобиля в пути.

Последовательность действий при самостоятельной замене датчиков РХХ и ДПДЗ

1. Помещаем машину на ровную платформу, обеспечиваем первоочередные меры безопасности при проведении ремонта.
2. Открываем капот, над мотором проложен воздуховод с ресивером. У Лада Гранта 8-ми и 16-ти клапанной он пластмассовый, в предыдущих моделях Лада он алюминиевый.

Воздухоотвод с ресивером

1. Отжимаем пластиковый фиксатор колодки с проводами.

Пластиковый фиксатор

1. Отсоединяем контакты электронной педали газа.

Контакты электронной педали

1. Крестовой отверткой выкручиваем два винта, фиксирующих РХХ к корпусу дроссельной заслонки.

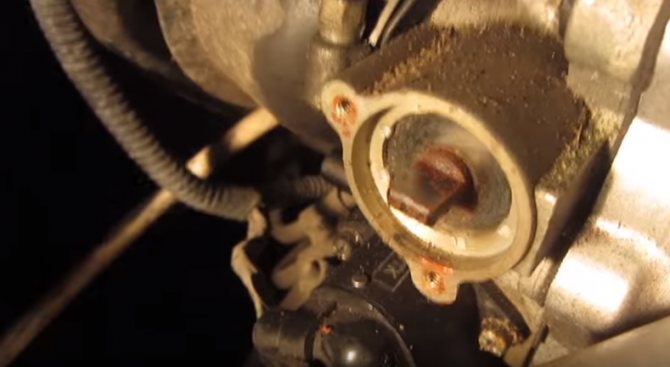

2. Извлекаем РХХ из полости дроссельного узла.

Извлекаем РХХ

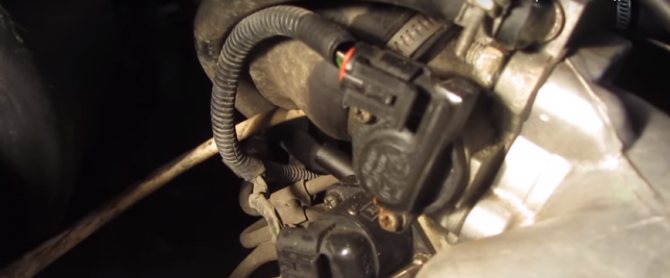

1. Далее приступаем к отвинчиванию ДПДЗ, он установлен несколькими сантиметрами ниже.
2. Отвинчиваем два винта, извлекаем ДПДЗ, отсоединяем колодку с проводами.

Извлекаем ДПДЗ

1. Проводим дефектовку посадочного места РХХ и ДПДЗ. Очищаем ветошью от наслоений ржавчины, задействуем аэрозоль WD–40 по мере необходимости.
2. Поочередно завинчиваем каждый из датчиков, подсоединяем колодки с проводами.
3. Запускаем мотор, проверяем обороты холостого хода.

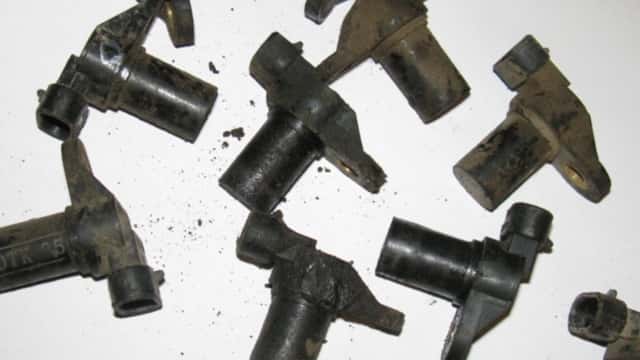

Датчик скорости

Датчик скорости устанавливается на корпусе КПП, предназначен
для измерения скорости автомобиля, и подсчета пройдённого километража. Так же
датчик скорости подает показания для приготовления топливовоздушной смеси при движении
авто. Можно заметить, что когда автомобиль катится на нейтральной скорости, то
обороты ХХ немного выше, чем когда автомобиль стоит на месте. При неисправности
практически всегда загорается лампочка «CheckEngine».

Признаки неисправности датчики:

• Нет повышенных оборотов при движении на нейтральной скорости;
• Спидометр не показывает скорость;
• Не работает одометр;
• Не работает ЭУР;

Причины возникновения неисправностей

Причины, по которым может потребоваться ремонт либо замена ДПДЗ:

1. Закислились контактные элементы. Эту проблему сложно назвать поломкой, но она относится к неисправностям, которые можно устранить. При длительной эксплуатации контакты датчика могут окислиться. Это связано с работой ДПДЗ в условиях перепадов температур и воздействии влаги. Для ликвидации проблемы надо демонтировать контроллер и произвести очистку контактных элементов ваткой, обработанной средством WD-40.
2. Стирание напыления на основании начального отрезка передвижения ползунка. Если резистивная основа удаляется, работа контроллера будет некорректной. Во время передвижения ползунка величина напряжения, которое поступает на управляющий модуль, увеличится. Но в результате стирания этого не происходит, поскольку сопротивление отсутствует. Это приводит к появлению неполадок, иногда происходят сбои в работе управляющего модуля.
3. Повреждение наконечников на устройстве. Если это происходит, то на подкладке образуются заусеницы, что в итоге приведет к поломке остальных элементов. В некоторых случаях контакты продолжат функционировать, но это продлится недолго, тем более что износ подложки увеличится. При подобных проблемах ползунок и резистивный слой откажутся контактировать, что приведет к неработоспособности мотора машины.
4. Поломка ползунка. Данный компонент устройства при длительной эксплуатации изнашивается. В результате он может отойти от необходимой траектории, что приведет к неполадкам.

Новая Лада: Проверка давления в системе питания двигателя

Что это такое

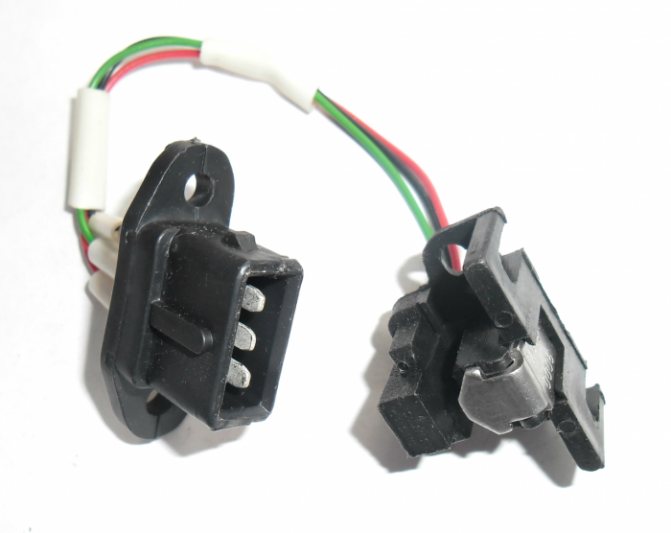

Датчиком Холла называют контроллер, который находится в трамблере и является одним из его ключевых компонентов. Трамблер, в свою очередь, это прерыватель-распределитель.

Располагается датчик Холла (ДХ) непосредственно около трамблерного вала, где крепится специальная пластина магнитопроводящего типа. Внешне она напоминает корону. В этой пластине предусмотрено точно такое же количество прорезей, как число цилиндров в конкретной силовой установке. Потому если у вас машина с 6 цилиндрами, то и прорезей будет ровно 6 единиц. Непосредственно внутри контроллера предусматривается установка постоянного магнита.

Теперь что касается принципа действия. Если немного разбираться в этом вопросе, ничего сложного вы здесь не увидите.

При вращении вала металлические лопасти проходят поочередно через прорези в рассматриваемом контроллере, то есть в ДХ. В результате вращения происходит выработка импульсного напряжения.

Это напряжение, за счет наличия коммутатора, попадает непосредственно на катушку системы зажигания. Здесь происходит процесс преобразования в высокое напряжение. В результате оно оказывается на свечах зажигания. В конструкции ДХ предусмотрено использование сразу 3 различных клемм. Первая служит для соединения с массой, а вторая получает плюс, принимая напряжение номиналом около 6 В. Еще есть третья клемма, с которой уходит импульсный сигнал к коммутатору после преобразования.

Примерно так можно описать принцип работы рассматриваемого датчика.

Симптомы неисправностей

Признаки неполадок, связанные с этим датчиком, могут проявляться по-разному. Порой даже опытные автомастера не могут с первого раза понять, почему двигатель работает с перебоями.

ДХ устанавливаются на целый ряд автомобилей:

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

• Плавающие обороты на холостом ходу;
• Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
• Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
• Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
• Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Показания

Что означают

На вольтметре менее 12В

Это говорит о том, что вероятнее всего аккумулятор разрядился

На измерителе нет никаких данных

Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя

Вольтметр показывает 12В и более

Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться

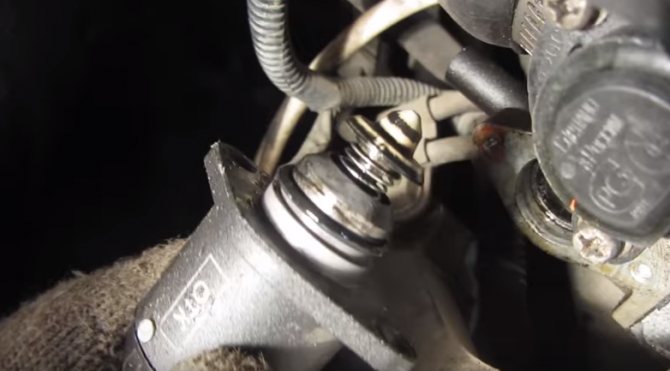

Особое внимание при очищении уделяйте игле со штоком

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.

Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.

1. Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.

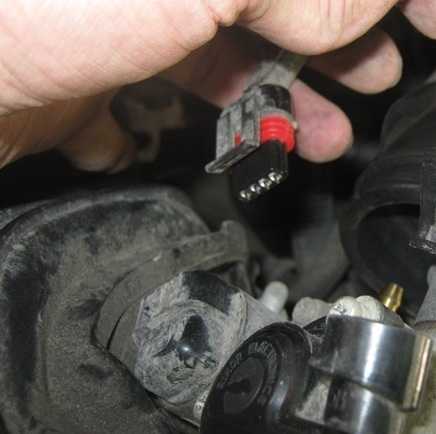

2. Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
3. Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.

Снятие устройства

1. Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
2. Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
3. Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
4. Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
5. Включите на несколько минут зажигание, а затем выключите его.
6. Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.

Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.

Где стоит датчик холостого хода? Устранение неисправностей и принцип работы

Определить в автомобилях ВАЗовской линейки с инжекторным движком, где стоит датчик холостого хода (ДХХ, или регулятор холостого хода, это как кому удобно называть) не составляет большого труда. Хотя на инжекторах датчиков значительно больше (если сравнивать с карбюратором), запутаться в поисках ДХХ тяжело, он всегда расположен вблизи другого датчика, который контролирует угол раскрытия заслонки дросселя.

Где стоит датчик холостого хода на иномарках конкретно пояснить мало кто сможет, но принцип его размещения остается прежний, как и на отечественных автомобилях

На сколько важен этот вопрос можно определить по важности самого узла в правильном и бесперебойном функционировании двигателя

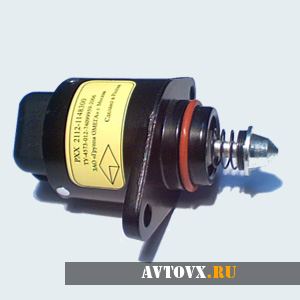

Назначение ДХХ и его конструкция

Любой начинающий автолюбитель определит важность хорошо отрегулированной работы двигателя на холостом ходу при первой же поездке по городу, вернее, после участия в первой пробке или тянучке. С самого названия датчика понятно, что именно от его надежного функционирования зависит слаженная работа инжекторного двигателя

Зимой, когда утренний прогрев двигателя на холостом ходу является обязательным ритуалом, значимость ДХХ уже тяжело переоценить.

Конструктивно состоит всего из нескольких механизмов.

• Штока в форме конусной иглы;
• Дискретного двигателя с электрическим ходом;
• Отжимной;
• Простота конструкции позволяет осуществлять работы замене датчика или его ремонту самостоятельно. Крепиться он всего на двух винтах в зоне дроссельного управления.

Управление датчиком осуществляется из системы централизованного электронного управления. которая отслеживает сигналы всех датчиков, установленных в ключевых точках инжекторного двигателя. Во время работы мотора от датчика, фиксирующего частоту оборотов коленчатого вала, сигнал поступает на центральный процессор, где после его обработки и анализа всех формируется подача управляющего импульса на ДХХ.

Именно система управления принимает решение о направлении движения штока с иглой датчика холостого хода, от которого зависит норма подачи топливной смеси в клапана .

Если говорить о признаках неисправного функционирования датчика холостого хода и его неадекватной реакции на управляющие сигналы, то они таковы:

• На холостом ходу двигатель не имеет плавной динамики и постоянно меняет частоту оборотов;
• Запуск двигателя затруднен даже при полностью выжатой педали «газ»;
• При переключении КПП на «нейтралку» двигатель моментально глохнет;
• При задействовании дополнительного оборудования автомобиля с электрическим питанием (кондиционер, фары, поворотники, обогреватель и др.) скорость оборотов двигателя резко уменьшается.

Не факт. что подобная симптоматика относится исключительно к ДХХ. Другие системы двигателя также могут в таких ситуациях оказывать свое влияние (например, когда засорился топливный фильтр ).

Поэтому, перед принятием решения о ремонте или замене данного датчика необходима полная диагностика систем управления двигателя.

В первую очередь тестируется цепь подачи управляющих сигналов и питания датчика холостого хода. На клеммах соединительной колодки в момент зажигания должно быть напряжение в 12 вольт. Если оно меньше, значит проблемы с аккумулятором. При его полном отсутствии следует проверить целостность подводящих проводов. Если они в порядке, проблема заключается в управляющем блоке.

Если сигнал и напряжение поступают. непосредственно на дроссельном узле, где находится датчик холостого хода, проверяем сопротивление его обмоток. Оно должно находится в пределах диапазона от 50-то до 55-ти Ом. При отклонении показателей в сторону увеличения или уменьшения, необходимо приступать или к полной его замене, или к ремонту.

• Основные неисправности карбюратора на ВАЗ 2107. Все решаемо. Прочитай
• ВАЗ 2109 постоянно глохнет на холостом ходу? Все решаемо — почини сам
• Почему глохнет на ходу ВАЗ 2114? Основные причины и инструкция по ремонту
• Ремонт ВАЗ 21099 инжектор. Основные проблемы и их быстрая починка

Что выбрать?

При замене у многих уже более или менее опытных автовладельцев возникает вопрос, какой регулятор лучше установить. Ведь существует два типа.

Тип датчика

Особенности

Такие датчики обычно устанавливаются заводом-изготовителем. Ресурс такого датчика положения заслонки дросселя составляет по заявлениям около 55 тысяч километров, но на практике приходится менять чаще

Работа такого устройства основана на магнитно-резистивном явлении, применяется элемент Холла. По стоимости он заметно выше первого варианта, однако менять его вряд ли придется. Ресурс огромный, надежность высокая

В погоне за экономией многие забывают про важность качества. А ведь именно оно должно стоять на первом месте при выборе запчастей при ремонте автомобиля

ДПДЗ — важное, но легкое в замене устройство. На операцию по ремонту у вас уйдет не более часа даже при условии, что вы только начинаете постигать прелести самостоятельной починки автомобиля

Но ни в коем случае не затягивайте с ремонтом датчика, иначе это может негативно сказаться на работе двигателя, его ресурсе и стоимости топлива, которое вы будете перерасходовать из-за некорректных данных от датчика на ЭБУ.
